从事工控作业的人员都知道,工业生产和科技的发展都离不开PLC的自动化控制,PLC可以广义的理解为:集中的继电器延伸控制柜,实际的生产应用中,PLC大大的节省了工业控制的成本,加强了设备的集中管理和自动控制,想要学好PLC,首先PLC的基础需要扎实。
1,从PLC 的组成来看, 除CPU ,存储器及通信接口外,与工业现场(5)电源。
3、PLC 开关量输出接口有哪几种类型?各有什么特点?晶闸管输出型:一般情况下,只能带交流负载,响应速度快,动作频率高;晶体管输出型:一般情况下,只能带直流负载,响应速度快,动作频率高;继电器输出型:一般情况下,可带交、直流负载,但其响应时间长,动作频率低。
4、按结构型式分, PLC 有哪几种类型?各有什么特点?(1)整体式:将CPU 、电源、I/O部件都集中在一个机箱内,结构紧凑、价格低,一般小型PLC 采用这种结构;(2)模块式:将PLC 的各个部分分成若干个单独的模块,可根据需要选配不同模块组成一个系统, 具有配置灵活、方便扩展和维修的特点, 一般中、大型PLC 采用这种结构。
模块式PLC 由框架或基板和各种模块组成, 模块装在框架或基板的插座上。
扫描周期与CPU 运行速度、PLC 硬件配置和用户程序长短有关。

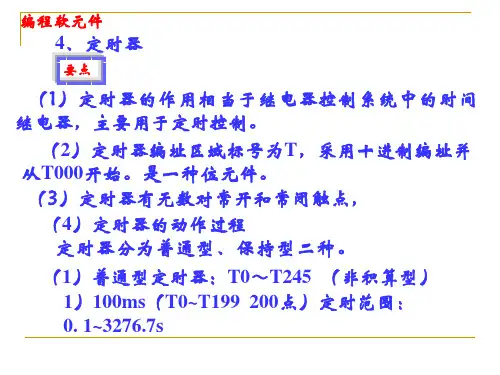

6、 PLC 采用什么方式执行用户程序?用户程序执行过程包括哪些阶(2)工作方式上:PLC 采用串行工作方式,提高系统的抗干扰能力;(3)控制速度上:PLC 的触点实际上是触发器,指令执行的时间在微秒级;(4)定时和计数上:PLC 采用半导体集成电路作定时器, 时钟脉冲由晶振提供,延时精度高,范围宽。
PLC 具有继电器系统不具备的计数功能;(5)可靠性和可维护性上:PLC 采用微电子技术,可靠性高,所具有的自检功能能及时查出自身故障,监视功能方便调试和维护。
8、 PLC 为什么会产生输出响应滞后现象?如何提高 I/O响应速度?因为PLC 采用集中采样、集中输出的循环扫描工作方式,输入端的状态只在每个扫描周期的输入采样阶段才能被读入, 而程序的执行结果只在输出刷新阶段才被送出; 其次PLC 的输入、输出延延迟, 用户程序的长度等均能引起输出响应滞后。
plc基础知识PLC基础知识(一)PLC指的是可编程逻辑控制器,是现代自动化控制系统的重要组成部分。
相比传统的继电器控制系统,PLC具有更高的稳定性、可靠性、灵活性和扩展性。
在工业生产、交通运输、医疗设备等众多领域中,PLC被广泛应用。
1. PLC的基本组成PLC由五个基本部分组成:输入模块、中央处理器(CPU)、存储器、输出模块和编程设备。
其中,输入模块用于输入各种信号,例如传感器信号;中央处理器是PLC的大脑,用于判断输入信号状态并控制输出设备;存储器用于存储用户编写的程序和数据;输出模块用于控制输出设备,例如电机、液压和气动执行机构等;编程设备用于编写和修改PLC程序。
2. PLC的工作原理PLC的工作原理是基于输入信号的状态来判断输出信号的状态。
当输入信号满足一定的逻辑条件时,中央处理器会根据用户编写的程序控制输出模块输出相应的信号。
PLC输入信号一般为数字信号,包括开关量、计数器、计时器等。
开关量指的是只有两种状态(开/闭)的信号,如开关状态、按钮状态等;计数器是一种输入信号,用于产生数值输出,表示一定时间内某一事件的出现次数,例如计数器在生产线上用于计数已经通过的产品数;计时器也是一种输入信号,用于产生时间输出,例如在生产线上用于控制某一步骤的持续时间。
3. PLC的应用领域PLC被广泛应用于各个领域,例如工业自动化控制、交通运输、楼宇自控、空气调节、能源与环境等。
在工业自动化控制领域中,PLC可以用于控制整个生产线,通过检测控制整个流程,提高生产效率和品质。
在楼宇自控领域中,PLC可以用于控制建筑物内的灯光、温度、空调等设备,提高舒适度,降低能源消耗。
4. PLC的优势和不足PLC作为一种高效可靠的控制系统,其优势在于:1) 稳定性:PLC具备稳定性高、抗干扰性强、故障率低、寿命长等特点。
2) 灵活性:PLC可以编写和修改程序,可以灵活的应对各类控制要求。
3) 扩展性:PLC具备可扩展性高等特点,可以随着应用需求的变化而进行升级。

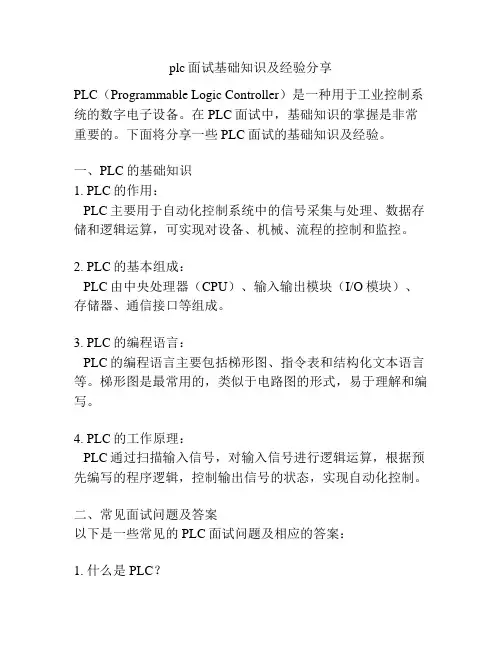

plc面试基础知识及经验分享PLC(Programmable Logic Controller)是一种用于工业控制系统的数字电子设备。
在PLC面试中,基础知识的掌握是非常重要的。
下面将分享一些PLC面试的基础知识及经验。
一、PLC的基础知识1. PLC的作用:PLC主要用于自动化控制系统中的信号采集与处理、数据存储和逻辑运算,可实现对设备、机械、流程的控制和监控。
2. PLC的基本组成:PLC由中央处理器(CPU)、输入输出模块(I/O模块)、存储器、通信接口等组成。
3. PLC的编程语言:PLC的编程语言主要包括梯形图、指令表和结构化文本语言等。
梯形图是最常用的,类似于电路图的形式,易于理解和编写。
4. PLC的工作原理:PLC通过扫描输入信号,对输入信号进行逻辑运算,根据预先编写的程序逻辑,控制输出信号的状态,实现自动化控制。
二、常见面试问题及答案以下是一些常见的PLC面试问题及相应的答案:1. 什么是PLC?答:PLC(Programmable Logic Controller)是一种用于工业控制系统的数字电子设备,它采用逻辑运算来实现对设备、机械、流程的控制和监控。
2. PLC的工作原理是什么?答:PLC通过扫描输入信号,对输入信号进行逻辑运算,根据预先编写的程序逻辑,控制输出信号的状态,实现自动化控制。
3. PLC的编程语言有哪些?答:PLC的编程语言主要包括梯形图、指令表和结构化文本语言等。
梯形图是最常用的,类似于电路图的形式,易于理解和编写。
4. PLC的输入输出模块有什么作用?答:PLC的输入输出模块用于实现PLC与外部设备之间的信息交换,采集外部信号并将其送入PLC,同时将PLC的输出信号传输到外部设备。
5. 什么是PLC的中断功能?答:PLC的中断功能指的是在一般程序运行的过程中,当发生某些特定的事件或条件时,中断正在运行的程序,转而执行与之相关的中断程序,然后再返回到原来的程序。
学习PLC必须的知识点学习可编程逻辑控制器(PLC)需要掌握以下知识点:1.工业控制系统基础知识:了解基本的自动化控制理论和相关的机械、电气、仪表等方面的基础知识。
2.PLC的概念和发展历程:了解PLC的起源、发展历程以及当前的应用领域,掌握PLC与传统控制方式的比较。
3.PLC的硬件组成:了解PLC的硬件组成,包括CPU、内存、I/O模块以及电源等重要组成部分。
4.PLC的工作原理:理解PLC的工作原理,包括输入信号检测、程序运行和输出信号控制等过程。
5. PLC的编程方法:学习PLC的编程方法,包括Ladder Diagram(梯形图)、Function Block Diagram(功能块图)、Structured Text (结构化文本)等。
6.传感器和执行器:了解常用的传感器和执行器的原理和功能,包括开关传感器、光电传感器、电机、电磁阀等。
7.接线图和电路图:能够读取和绘制PLC的接线图和电路图,理解这些图纸中的符号和线路连接。
9. 工控网络和通信:学习工控网络的基础知识,如以太网、Modbus、Profibus等,掌握PLC与其他设备进行数据交换和通信的方法。
10.故障诊断和维护:了解PLC的故障诊断方法和维护技巧,能够快速找出故障并修复PLC系统。
11.安全和可靠性:了解PLC系统的安全和可靠性要求,学习安全控制和备份措施,保证PLC系统的正常运行。
12.实际应用案例:学习一些PLC在实际应用中的案例,如工厂自动化、建筑物管理等,了解PLC的具体应用场景和解决实际问题的方法。
总之,学习PLC需要掌握基本的自动化控制理论和相关的技术知识,熟悉PLC的硬件组成和工作原理,掌握PLC的编程方法和相关的标准规范,了解传感器和执行器的工作原理,掌握工控网络和通信技术,同时具备故障诊断和维护能力。
实际应用案例的学习可以帮助理解PLC在实际工程中的应用。
PLC基础必学知识点
1. 什么是PLC
PLC(可编程逻辑控制器)是一种用途广泛的工业控制器,它利用计算
机技术把硬连线的逻辑控制功能转移到了可编程的软件程序中。
2. PLC的工作原理
PLC的工作原理是通过输入模块接收外部信号,并通过输出模块控制执行器,从而实现对工业过程的控制。
3. PLC的主要组成部分
PLC系统主要由中央处理器、输入模块、输出模块和通信模块等组成。
其中,中央处理器负责执行程序和控制逻辑,输入模块负责接收外部
信号,输出模块负责驱动执行器,通信模块用于与其他设备进行通信。
4. PLC的程序设计
PLC的程序设计一般使用类似于 ladder diagram(梯形图)的编程语言,其中逻辑控制函数通过输入和输出信号之间的逻辑联系来实现。
5. PLC的输入和输出信号
PLC的输入信号可以来自开关、传感器、编码器等,输出信号可以控制继电器、执行器、显示器等。
6. PLC的应用领域
PLC广泛应用于自动化生产线、机械设备、电力系统、化工过程等领域,用于实现对工业过程的自动化控制。
7. PLC的优势
PLC具有可编程、可靠性高、易于维护、灵活性强等优势,能够适应不
同的工业控制需求。
8. PLC的发展趋势
PLC正在向更高性能、更智能化的方向发展,已经增加了网络通信、数据采集、云计算等功能,能够更好地与其他系统集成。
以上是PLC基础必学知识点,了解这些知识可以帮助你更好地理解和应用PLC技术。
当然,PLC还有很多深入的内容和应用方向,需要继续学习和实践。
