PLC基础知识培训

PLC培训资料一、PLC 简介PLC 是 Programmable Logic Controller 的缩写，即可编程逻辑控制器。

它是一种专门为工业环境应用而设计的数字运算操作的电子系统。

PLC 采用了可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。

PLC 具有可靠性高、抗干扰能力强、编程简单、易于维护等优点，广泛应用于工业自动化控制领域，如制造业、冶金、化工、电力、交通等。

二、PLC 的组成1、中央处理器（CPU）CPU 是 PLC 的核心部件，它负责执行用户程序、处理输入输出信号、进行逻辑运算和算术运算等。

2、存储器存储器包括系统程序存储器、用户程序存储器和数据存储器。

系统程序存储器用于存储 PLC 的操作系统和监控程序；用户程序存储器用于存储用户编写的控制程序；数据存储器用于存储 PLC 运行过程中的中间数据和结果。

3、输入输出接口（I/O 接口）I/O 接口是 PLC 与外部设备连接的接口，包括数字量输入接口、数字量输出接口、模拟量输入接口和模拟量输出接口。

通过 I/O 接口，PLC 可以接收外部设备的输入信号，并向外部设备输出控制信号。

4、电源电源为 PLC 提供工作所需的直流电源，通常有 24V 直流电源和220V 交流电源两种。

5、编程设备编程设备用于编写、调试和下载 PLC 的用户程序，常见的编程设备有编程器、个人计算机等。

三、PLC 的工作原理PLC 的工作过程大致分为三个阶段：输入采样阶段、程序执行阶段和输出刷新阶段。

1、输入采样阶段在输入采样阶段，PLC 以扫描方式依次读入所有输入端子的状态，并将其存入输入映像寄存器中。

在本阶段，即使输入状态发生变化，输入映像寄存器中的内容也不会改变，直到下一个扫描周期的输入采样阶段。

2、程序执行阶段在程序执行阶段，PLC 按照从上到下、从左到右的顺序依次扫描用户程序，并对每条指令进行逻辑运算和算术运算。

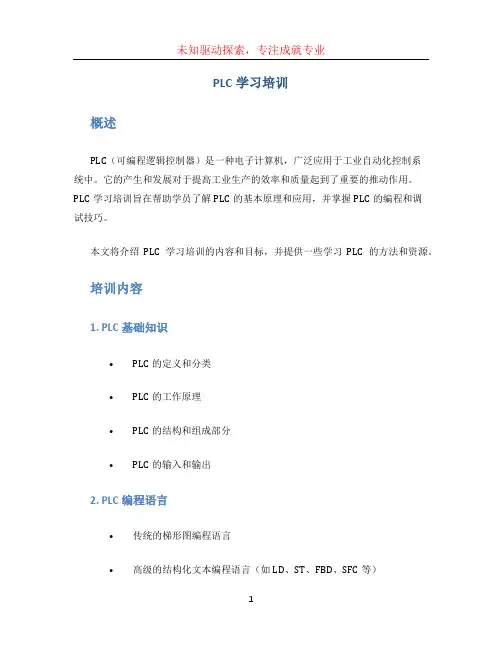

PLC学习培训概述PLC（可编程逻辑控制器）是一种电子计算机，广泛应用于工业自动化控制系统中。

它的产生和发展对于提高工业生产的效率和质量起到了重要的推动作用。

PLC学习培训旨在帮助学员了解PLC的基本原理和应用，并掌握PLC的编程和调试技巧。

本文将介绍PLC学习培训的内容和目标，并提供一些学习PLC的方法和资源。

培训内容1. PLC基础知识•PLC的定义和分类•PLC的工作原理•PLC的结构和组成部分•PLC的输入和输出2. PLC编程语言•传统的梯形图编程语言•高级的结构化文本编程语言（如LD、ST、FBD、SFC等）•PLC程序的编写规范和注意事项3. PLC调试和故障排除•PLC程序的下载和调试•PLC程序的在线修改和调试•PLC的故障排除方法和技巧4. PLC应用案例分析•工业自动化控制系统的案例介绍•PLC在各行业中的应用示例•PLC应用案例的分析和优化学习方法1. 培训课程参加PLC学习培训的最常见方法是参加相关的培训课程。

培训机构通常会提供包括理论讲解、实际操作和案例分析等内容的全面培训课程。

学员可以通过参与这些培训课程，快速掌握PLC的知识和技能。

2. 在线学习资源除了培训课程外，学员还可以利用在线学习资源来学习PLC。

有许多网站提供PLC学习的视频教程、技术文档和案例分析等资源。

通过自主学习和实践，学员可以不受时间和地点的限制，自由地学习PLC。

3. 实践训练PLC是一种实践性很强的技术，理论知识的掌握只是第一步，真正的技巧和经验需要通过实践来积累。

学员可以参与一些实践训练项目，例如模拟工厂的搭建和调试，以及与真实工业场景相关的实际项目。

学习资源推荐1. 培训机构•XXX培训机构：提供全面的PLC学习培训课程，包括理论讲解、实际操作和案例分析等内容。

•XXX大学：开设有PLC相关的自学课程，学员可以在校园内自主学习。

2. 在线学习网站•XXX学堂：提供免费的PLC学习资源，包括视频教程、技术文档和案例分析等。

PLC基础理论知识培训资料（学员版）可编程控制器的基础知识介绍第一课时：讲解PLC的背景，特点，应用及工作原理1．PLC的背景20世纪20年代起，人们把各种继电器、定时器、接触器及其触点按一定的逻辑关系连接起来组成控制系统，控制各种生产机械，这就是大家所熟悉的传统继电接触器控制系统。

由于它结构简单、容易掌握、价格便宜，在一定范围内能满足控制要求，因而使用面甚广。

在工业控制领域中占主导地位。

但是继电接触器控制系统有明显的缺点：设备体积大，可靠性差，动作速度慢，功能少，难于实现较复杂的控制。

特别是由于它是靠硬连线逻辑构成的系统，连线复杂，当生产工序或对象需要改变时，原有的接线和控制柜就要更换，所以通用性和灵活性较差。

20世纪60年代，由于小型计算机的出现和大规模生产及多机群控的发展，人们曾试图用小型计算机来实现工业控制的要求，但由于价格高，输入输出电路不匹配和编程技术复杂等原因。

一直没能得到推广应用。

20世纪60年代末，美国的汽车制造业激烈竞争，各个厂家生产的汽车型号也不断更新，它必然要求生产线的控制系统也随之改变，以及对整个控制系统重新配置。

为抛弃传统的继电接触器控制系统的束缚，适应市场的竞争要求，1968年美国通用汽车公司（GM）公开招标，对汽车流水线控制系统提出具体要求，就是著名的“GM十条”。

这些要求实际上提出了将继电接触器控制的简单易懂、使用方便、价格低廉的优点，与计算机的功能完善、灵活性、通用性好的优点结合起来。

将继电接触器的硬连线逻辑转变成计算机的软件逻辑变成的设想。

1969年美国数据设备公司（DEC）根据上述要求，研制开发出世界上第一台可编程控制器，并在GM公司汽车生产线上首次应用成功。

当时人门把它称为可编程逻辑控制器(Programmable Logic Controller)，简称PLC。

它主要用来取代继电接触器逻辑控制，系统功能仅限于执行继电器逻辑，计时，计数等。

随着微电子技术的发展，20世纪70年代中期出现了微处理器和微计算机，人们把微机技术应用到PLC 中，使它能够更多的发挥计算机的功能。

P L C基础培训教材(总24页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--PLC编程理论与控制原理目录第一章 PLC基本工作原理1—1 基本原理 (3)1—2扫描原理 (3)1—3 I/O映象区 (3)1—4 输入输出操作 (4)1—5中断处理 (4)第二章 PLC硬件结构2—1 处理器单元 (5)2—2 EEPROM存储模块 (6)2—3 扩展单元 (7)2—4 手执式编程器 (7)2—5 安装设备—DIN道轨 (7)第三章 PLC I/O接口3—1电源电路的连接及性能 (8)3—2 接地 (8)3—3 输入输出 (9)3—4安装位置图 (10)第四章基本指令和基本逻辑说明4—1 基本逻辑指令 (11)4—2 基本逻辑指示说明 (12)第五章 PLC用户程序编程5—1 完成一个用户程序的步骤 (18)5—2 梯形图（LAD） (18)5—3 扫描周期 (19)5—4语句表（STL） (19)第一章 PLC基本工作原理PLC（Programmable Logic Controller)是目前工控的主要工具，具有高可靠性、丰富的I/O接口模块、模块化结构、编程简单、安装维护方便、系统设计和调试周期短等特点。

广泛应用于逻辑控制、计数控制、顺序控制、PID控制、数据处理、通信和联网等工业控制领域。

1 基本原理可编程序控制器要完成控制任务是在其硬件的支持下,通过执行反映控制要求的用户程序来完成的。

这一点是和计算机的工作原理一致的，所以可编程序控制器工作的基本原理是建立在计算机工作原理之上的，其实质上也是一种计算机控制系统，只不过它具有比计算机更强的与工业过程想连的接口，具有更适合用于控制要求的编程语言。

可编程序控制器的CPU是采用按顺序逐条扫描用户程序的运行方式工作的，它的输入输出是在扫描到该I/O点时才读入开关信号或刷新输出信号，考虑到继电器控制装置中各类触点的动作时间一般在100MS以上，故可编程序控制器扫描用户程序的时间一般都小于100MS。

PLC基础培训计划为了帮助工程师和技术人员快速掌握PLC的基础知识和技能，我们设计了一套完整的PLC 基础培训计划，通过系统的学习和实际操作，使学员能够掌握PLC的基本原理、应用和调试技能，为他们未来的工作打下坚实的基础。

培训目标：1. 掌握PLC的基本原理和结构；2. 熟悉PLC的编程方法和语言；3. 能够进行PLC的现场安装和调试；4. 能够独立设计和编写简单的PLC控制程序。

培训内容：第一阶段：PLC基础知识1. PLC的发展历程和应用领域；2. PLC的基本原理和结构；3. PLC的工作原理和功能模块；4. PLC的输入输出（IO）系统；5. PLC的编程方法和语言；6. PLC的常见故障和维护。

第二阶段：PLC编程与应用1. PLC的编程软件介绍和使用方法；2. PLC的编程语言（Ladder logic，Function Block Diagram，Structured Text等）；3. PLC的输入输出地址分配和参数设置；4. PLC的逻辑控制程序编写和调试；5. PLC的现场安装和调试；6. PLC的实际应用案例分析。

培训方法：1. 课堂教学：通过理论讲解和案例分析，帮助学员快速掌握PLC的基础知识和理论；2. 实践操作：通过实际操作和实验，让学员能够掌握PLC的编程和应用技能；3. 现场调试：组织学员进行PLC的安装和调试实践，加深他们对PLC的应用和控制原理的理解；4. 案例分析：通过实际工程案例分析，帮助学员了解PLC在工业自动化领域的实际应用。

培训时间和地点：本培训计划为期3个月，每周2次，每次3小时，培训地点为公司内部的实训室。

培训师资和证书：本培训计划将邀请资深的工程师和技术人员担任讲师，他们在PLC领域有丰富的实际经验和技术水平，能够为学员提供专业的培训和指导。

培训结束后，学员将获得公司颁发的PLC基础培训证书。

培训费用：本培训计划对公司内部员工免费，对外部学员收取一定的培训费用，具体费用标准将根据实际情况进行商议。

plc 初级培训计划及大纲一、培训背景PLC（Programmable Logic Controller，可编程逻辑控制器）是现代工业自动化控制系统的核心设备之一，已广泛应用于制造业、能源、交通、建筑等领域。

随着工业自动化水平的提高，对PLC工程师的需求日益增加。

因此，开展PLC初级培训，培养一批合格的PLC 工程师，对提升企业的生产效率和竞争力具有重要意义。

二、培训目标本次培训旨在使培训学员掌握PLC的基本原理、结构、编程思想和应用技能，具备基本的PLC编程和故障排除能力，为其成为一名合格的PLC技术员奠定基础。

三、培训内容1. PLC基础知识- PLC的基本原理和功能- PLC的组成结构和工作原理- PLC与传统控制方式的比较2. PLC编程基础- PLC编程的基本概念- PLC编程软件的使用方法- PLC编程语言和程序设计技巧3. PLC应用技能- PLC硬件的选型和安装- PLC输入输出模块的配置和连接- PLC控制程序的编写和调试4. PLC应用案例分析- 通过实际案例，分析PLC在不同行业的应用领域和具体实施方案5. PLC故障排除- 常见PLC故障的识别和排除方法- PLC系统的维护与管理四、培训方式本次培训采用理论教学与实践操作相结合的方式进行。

教师将通过PPT讲解、案例分析、实际操作演示等形式进行教学，学员将在教师的指导下进行实际的PLC编程和调试操作。

五、培训时间本次培训为期2个月，每周3天，每天4小时，共计96个课时。

六、培训人员1. 培训师资力量培训教师应具备扎实的PLC知识和丰富的实践经验，能够结合实际案例进行教学和讲解。

2. 培训学员培训学员应为对工业自动化控制系统感兴趣的相关专业学生、工程师或技术人员，具备一定的电气、自动化等基础知识。

七、培训考核本次培训将进行理论知识考核和实际操作考核，通过考核合格者将颁发培训结业证书。

同时，为提高学员的学习积极性和参与度，还将设置培训竞赛环节，对优秀学员进行表彰和奖励。
