DDZY719-Z2级单相远程费控智能电能表技术协议书

DDZY102单相费控智能电能表使用说明书1. 概述DDZY102单相费控智能电能表是新一代智能型高科技电能计量产品。

它以本公司专利技术为基础，采用GB/T17215.321-2008和DL/T645-2007标准设计，并且采用先进微电子技术及SMT生产工艺制造的产品。

该单相电能表的用途是对额定电压为220V、额定频率为50Hz的单相有功电能进行计量，并可按照客户需求选配梯度计费、分时计费、梯度分时计费、通信方式、防窃电等功能。

2. 工作原理简述DDZY102单相费控智能电能表由电流采样网络、电压采样网络、计量集成电路组成电能计量单元；由微控制器、数据内卡、掉电检测、日历时钟组成数据处理单元。

由电源、高能电池组成供电系统；由LCD、校验表输出口、按钮、外卡插口、辅助端子组成输入输出系统。

其原理框图如图1所示。

图1：工作原理3. 技术参数3.1 主要技术参数项目技术要求参比电压220V工作电压范围规定工作范围90%Un ~ 110%Un扩展工作范围80%Un ~ 115%Un电流规格互感器接入式： 1.5(6)A直通式：5(40)A，10(60)A，15(60)A，20(80)A，10(100)A，30(100)A7. 使用和维修➢必须严格按照标牌上标明的电压等级接入电压，如果接入电压大于额定电压的1.5倍，即使短时间内也可能造成仪表的损坏。

➢安装时应将接线端子拧紧，并且将表计挂牢在坚固耐火、不易振动的屏上。

电表下视时显示效果最佳，故应垂直安装，高度以1.8m为宜。

➢接线后应将端盖铅封，建议将表小门加铅封。

➢表计应存放在温度为-25℃～70℃，湿度<85%的环境中，并且应在原包装的条件下放置，叠放高度不超过5层。

电表在包装拆封后不宜储存。

➢电能表运输和拆封不应受到剧烈冲击，应根据GB/T15464－1995《仪器仪表包装通用技术条件》的规定运输和储存。

8. 免费服务及免责条例8.1免费服务条例8.1.1 本产品自购买之日起，在用户遵守说明书规定的使用要求下，并在制造厂铅封完整的情况下，发现电能表不符合产品标准所规定的要求时，12个月内制造厂给予免费维修或更换，购买日期以及发票、收据或发票复印凭据。

DDZY719-Z2级单相远程费控智能电能表（载波）技术协议甲方：乙方：市科陆电子科技股份协议双方本着平等、自愿、诚实信用的原则，经过双方友好协商，在真实、充分地表达各自意愿的基础上，就乙方供给甲方的DDZY719-Z单相远程费控智能电能表（载波）达成如下技术协议，并由双方共同恪守。

1 总则1.1甲方使用乙方生产的2级单相远程费控智能电能表（载波），为督促乙方提高表计产品质量，保证甲方在表计使用期限稳定、可靠运行，经双方协商一致，特制定本协议，共同遵守。

1.2凡本技术协议中未规定，但在相关国家标准、电力行业标准或IEC标准中有规定的规条文，乙方按相应标准的条文进行设备设计和制造。

1.3本技术协议主要的技术依据为：DL／T645-2007《多功能电能表通信协议》Q／GDW 364-2009《单相智能电能表技术规》Q／GDW 354-2009《智能电能表功能规》Q／GDW 355-2009《单相智能电能表型式规》Q／GDW 365-2009《智能电能表信息交换安全认证技术规》2 供货一览表3 技术要求3.1 电能表常数3.2 准确度要求电能表检定按照最新JJG596要求进行，出厂百分数误差不超过下表规定误差限的3.3 技术参数表≤ 1.0%0.7%1.0%0.5%0.7%0.7%1.0%0.3％0.4％2.0%2.0%2.0%3.3 显示3.3.1 液晶a）LCD的性能不低于HTN类型的材质，其工作温度围为-40℃～＋70℃；b）LCD具有高对比度，带白色背光；c）LCD具有宽视角，即视线垂直于液晶屏正面，上下视角不小于±60º；d）LCD的偏振片具有防紫外线功能；e）LCD图如下所示。

电能表使用高亮、长寿命LED作为指示灯：－脉冲指示灯：红色，平时灭，计量有功电能时闪烁；－报警指示灯：红色，正常时灭，报警时常亮。

－跳闸指示灯：黄色，负荷开关分断时亮，平时灭。

3.3.3 停电显示－停电后，液晶显示自动关闭；－液晶显示关闭后，可用按键唤醒液晶显示；唤醒后如无操作，自动循环显示一遍后关闭显示；按键显示操作结束30秒后关闭显示。

DDZY719-Z2级单相远程费控智能电能表（载波）技术协议甲方：乙方：深圳市科陆电子科技股份有限公司协议双方本着平等、自愿、诚实信用的原则，经过双方友好协商，在真实、充分地表达各自意愿的基础上，就乙方供给甲方的DDZY719-Z单相远程费控智能电能表（载波）达成如下技术协议，并由双方共同恪守。

1 总则1.1甲方使用乙方生产的2级单相远程费控智能电能表（载波），为督促乙方提高表计产品质量，保证甲方在表计使用期限内稳定、可靠运行，经双方协商一致，特制定本协议，共同遵守。

1.2凡本技术协议中未规定，但在相关国家标准、电力行业标准或IEC标准中有规定的规范条文，乙方按相应标准的条文进行设备设计和制造。

1.3本技术协议主要的技术依据为：DL／T645-2007《多功能电能表通信协议》Q／GDW 364-2009《单相智能电能表技术规范》Q／GDW 354-2009《智能电能表功能规范》Q／GDW 355-2009《单相智能电能表型式规范》Q／GDW 365-2009《智能电能表信息交换安全认证技术规范》2 供货一览表3 技术要求3.1 电能表常数3.2 准确度要求电能表检定按照最新JJG596要求进行，出厂百分数误差不超过下表规定误差限的60％。

3.3 技术参数表3.3 显示3.3.1 液晶a）LCD的性能不低于HTN类型的材质，其工作温度范围为-40℃～＋70℃；b）LCD具有高对比度，带白色背光；c）LCD具有宽视角，即视线垂直于液晶屏正面，上下视角不小于±60º；d）LCD的偏振片具有防紫外线功能；e）LCD图如下所示。

3.3.2 指示灯电能表使用高亮、长寿命LED作为指示灯：－脉冲指示灯：红色，平时灭，计量有功电能时闪烁；－报警指示灯：红色，正常时灭，报警时常亮。

－跳闸指示灯：黄色，负荷开关分断时亮，平时灭。

3.3.3 停电显示－停电后，液晶显示自动关闭；－液晶显示关闭后，可用按键唤醒液晶显示；唤醒后如无操作，自动循环显示一遍后关闭显示；按键显示操作结束30秒后关闭显示。

单相本地费控智能电能表使用说明书26DDZYI719单相本地费控智能电能表(载波)使用讲明书（XY3-BZ-V01.03）粤制00000346号深圳市科陆电子科技股份有限公司目录1 综合介绍 11.1 概述11.2 工作原理简述51.3 技术参数72 差不多功能92.1 电能计量92.2 本地费控112.3 测量及监测172.4 事件记录182.5 费率、时段及电价方案202.6 数据冻结232.7 通讯262.8 停电282.9 LED指示、脉冲信号输出292.10 电表休眠312.11 负荷开关322.12 载波通信333 液晶显示讲明 353.1 显示界面363.2 显示状态383.3 预付费显示424 安装与接线494.1 外观尺寸494.2 安装尺寸504.3 端子接线图505 注意事项51附录1：显示项目表5 31 综合介绍1.1 概述DDZYI719单相本地费控智能电能表(载波)是深圳市科陆电子科技股份有限公司研制生产的新一代智能型高科技电能计量产品。

它以MCU+计量芯片技术为基础，采纳当今最新集成电路技术，按照电能表有关国际(IEC)标准和我国电力标准DL/T6 14-2007《多功能电能表》、DL/T645-2007《多功能电能表通信协议》、GB/T 17 215.321-2008 《交流电测量设备专门要求-第21部分静止式有功电能表（1级和2级）》、GB/T15284-2002《多费率电能表专门要求》、Q／GDW 364-20 09《单相智能电能表技术规范》、Q／GDW 354-20 09《智能电能表功能规范》、Q／GDW 355-2009《单相智能电能表型式规范》、Q／GDW 365-2009《智能电能表信息交换安全认证技术规范》等设计制造。

它集计量、费控、监控、报警、显示、费控、冻结、RS485通讯、红外通讯、载波通讯功能于一身，实现单个居民用户的用电计量和用电信息采集储备。

DDZYZ级单相远程费控智能电能表载波技术协议书尊敬的合作伙伴：感谢您对我们公司的支持与信任。

我们荣幸地向您介绍我们最新的产品，DDZYZ级单相远程费控智能电能表，该产品采用了载波技术，为您提供更加智能、便捷的用电管理解决方案。

1. 背景介绍在传统电能表中，用户需要到现场进行抄表、缴费等操作，给用户带来了不小的困扰。

而我们的DDZYZ级单相远程费控智能电能表，通过载波技术的应用，实现了远程抄表、远程缴费等功能，大大减轻了用户的操作负担，提高了用电管理的效率。

2. 载波技术的原理及优势载波技术是指将信号通过电力线路传输，实现远程通信的一种技术手段。

通过在电能表中加入载波通信模块，可以实现与用户终端设备的双向通信，将抄表、缴费等操作都可以在远程完成。

这一技术的应用，为用户提供了以下几个优势：2.1 提高了用电管理的效率：用户可以通过远程方式进行抄表、缴费等操作，省去了传统操作中的人力和物力投入，减少了用电管理的成本。

2.2 增加了用电安全性：通过远程抄表和远程控制，可以实时监测和管理用户用电情况，发现异常情况及时处理，提高了用电的安全性。

2.3 方便用户的使用和管理：用户可以通过手机等终端设备实现对电能表的远程操作，不受时间和地点的限制，方便快捷。

2.4 促进了能源的节约和环保：通过实时监测和管理，可以提醒用户节约用电，减少不必要的能源浪费，达到节能减排的目的。

3. 技术协议书尊敬的合作伙伴，根据我们双方的协商和谅解，特此制定DDZYZ级单相远程费控智能电能表载波技术协议书，具体内容如下：3.1 技术规范3.1.1 产品参数：详细说明电能表的型号、额定电流、额定电压、精确度等技术参数，确保产品的稳定性和可靠性。

3.1.2 通信协议：明确双方对通信协议的要求，确保电能表与用户终端设备之间的稳定通信。

3.1.3 安全性要求：确保产品的安全性，在传输过程中保护用户的隐私和数据安全。

3.2 技术支持3.2.1 售前技术支持：提供产品使用说明、技术咨询等支持服务，帮助用户了解产品优势和使用方法。

DDZY71-Z/DDZY71-J型单相费控智能电能表使用说明书江苏林洋能源股份有限公司Jiangsu Linyang Energy Co.,Ltd.1简介1.1概述DDZY71-Z/DDZY71-J系列单相费控智能电能表用于计量额定频率为50Hz的交流单相有功电能。

产品采用GB/T17215.321-2021《电测量设备特殊要求第21部分：静止式有功电能表（A级、B级、C级、D级和E级）》和GB/T15284-2002《多费率电能表特殊要求》及2020标准《单相智能电能表技术规范》等国家标准和行业标准。

通信规约符合DL/T698.45标准。

1.2主要特点1.2.1采用高质量、高精度、高灵敏、高稳定、宽量程、低功耗专用计量芯片。

1.2.2电压采样回路采用电阻分压方式。

1.2.3电流采样回路采用高质量、高精度、高稳定、宽量程的锰铜分流器或互感器。

1.2.4显示采用具有宽视角、高对比度、防紫外线，性能可靠的LCD显示器。

1.2.5应用数字处理技术及SMT工艺。

1.2.6结构牢固，阻燃、抗老化、密封性能好。

表壳结构尺寸统一简洁、美观精致、安装方便。

1.3规格型号1.3.1标称电压U nom：220V1.3.2准确度等级：A级1.3.3标准参比频率：50Hz表1：各电流规格电能表接入线路方式最小电流I min（A）转折电流I tr（A）最大电流I max（A）直接接入0.250.5600.51100注：型号、规格、常数等信息请以铭牌为准。

1.4技术指标表2：电气参数正常工作电压0.9U nom～1.1U nom扩展工作电压0.8U nom～1.15U nom电压线路功耗≤1.5W和8VA(非通信状态)≤3W(通信状态)电流线路功耗≤1VA时钟精度(23℃)≤0.5s/d表3：气候条件正常工作温度-25℃～+60℃极限工作温度-40℃～+70℃存贮和运输温度-45℃～+70℃工作湿度≤95%RH大气压力63kPa～106kPa（海拔4000m及以下）表4：有功百分数误差极限负载电流I功率因数百分数误差极限（%）I tr≤I≤I max1±1.0 0.5L到1到0.8C±1.0I min≤I＜I tr1±1.50.5L到1到0.8C±1.5I st≤I＜I min1±1.5•I min/I1.5工作原理图1：基本工作原理框图2外形尺寸及安装2.1外形尺寸及安装尺寸图2：外形及安装尺寸外形尺寸：160×112×71(mm)安装尺寸：140(150)×100(mm)2.2接线图图3：直接接入式注意：接线时应按小盖上的接线图正确接线。

1、产品概述DDZY111-Z单相远程费控智能电能表（以下简称电能表）是采用国际上性能优良的单片微处理器和稳定可靠的外围电路，吸收消化国内外同类产品软件功能优点，配以稳定可靠的电子专用计量电路技术，采用先进的SMT工艺，经精心优化设计而成的新一代智能式电能表。

该电能表主要遵循GB/T 17215.301-2007《多功能电能表特殊要求》、GB/T 15284-2002《多费率电能表特殊要求》、DL/T 614—2007《多功能电能表》、DL/T 645—2007《多功能电能表通信协议》、Q/GDW 355—2009《单相智能电能表型式规范》、Q/GDW 354—2009《智能电能表功能规范》、Q/GDW 364—2009《单相智能电能表技术规范》等相关标准要求。

2、规格及技术参数2.1．电气参数准确度等级：2级额定频率：50Hz±5%额定电压：220V极限工作电压：0.0Un～1.15Un电流：1.5（6）A 、5（60）A、10（100）A脉冲常数：1200imp/kWh、12000imp/kWh、800imp/kWh电压回路功耗：非通信状态下不大于1.5W、10V A；在通信状态下不大于3W、12V A电流回路功耗：在基本电流、参比温度和参比频率下，电能表电流线路的视在功率消耗不大于1V A。

2.2．环境条件参比温度：23℃标准工作温度：-25～+60℃极限工作温度：-40℃～70℃存储和运输温度：-40℃～70℃相对湿度：≤95%大气压力：63kPa～106.0kPa（海拔4000m及以下）3.功能3.1. 电能计量具有正向、反向有功电能量和四象限无功电能量计量功能，并可以据此设置组合有功和组合无功电能量；具有分时计量功能；有功、无功电能量对尖、峰、平、谷等各时段电能量及总电能量分别进行累计。

3.2. 时钟功能电路采用采用具有温度补偿功能的内置硬件时钟电路，具有日历、计时、闰年自动转换功能。

2级单相远程费控智能电能表（485/开关外置）技术规范书甲方：乙方：1 总则1.1甲方使用乙方生产的2级单相远程费控智能电能表（以下简称电能表），为督促乙方提高电能表产品质量，保证甲方在电能表使用期限内稳定、可靠运行，经双方协商一致，特制定本协议，共同遵守。

1.2本技术协议是针对国家电网公司系统的实际工作需要提出的。

凡本技术协议中未规定，但在相关国家标准、电力行业标准、国网公司企业标准或IEC标准中有规定的规范条文，乙方应按相应标准的条文进行电能表设计、制造、试验和安装。

1.3本技术协议主要的技术依据为：Q/GDW 364-2009《单相智能电能表技术规范》Q/GDW 354-2009《智能电能表功能规范》Q/GDW 355-2009《单相智能电能表型式规范》Q/GDW 365-2009《智能电能表信息交换安全认证技术规范》1.4乙方应提供的技术资料乙方应在全性能试验送样的同时，向四川省电力公司电能计量中心提供下列有关图纸资料（一式三份）。

1.4.1计量器具生产许可证。

1.4.2具有在有效期内的乙方最高计量标准的检定/校准证书（非考核证书）。

1.4.3中国国家强制认证（3C）证书（对于本地费控智能电能表）。

1.4.4国家电网计量中心出具的有效期内的符合国网公司智能电能表技术标准的全性能试验报告。

1.4.5 智能电能表有效期内的型式试验报告。

1.4.6基于元器件应力法的电能表可靠性预计报告, 应包括电源、通信、计量、显示、控制、存储等模块的主要元器件。

1.4.7按照智能电能表技术规范专用部分填报主要元器件清单及照片，并提供CD。

1.4.8乙方年生产能力、生产设施、实验室检测设备的书面材料及照片。

2 技术要求2.1 规格要求2.1.1 标准的参比电压标准的参比电压见表2-1。

表2-1 标准的参比电压2.1.2 标准的参比电流标准的参比电流见表2-2。

表2-2 标准的参比电流2.1.3 标准的参比频率参比频率的标准值为50Hz。

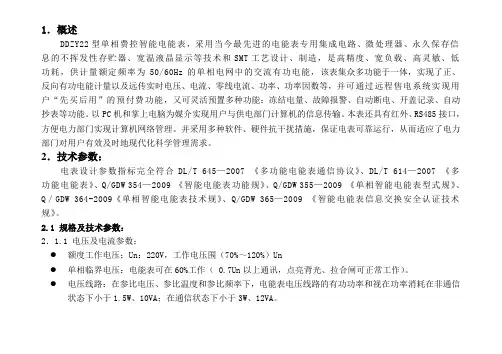

1．概述DDZY22型单相费控智能电能表，采用当今最先进的电能表专用集成电路、微处理器、永久保存信息的不挥发性存贮器、宽温液晶显示等技术和SMT工艺设计、制造，是高精度、宽负载、高灵敏、低功耗，供计量额定频率为50/60Hz的单相电网中的交流有功电能，该表集众多功能于一体，实现了正、反向有功电能计量以及远传实时电压、电流、零线电流、功率、功率因数等，并可通过远程售电系统实现用户“先买后用”的预付费功能，又可灵活预置多种功能：冻结电量、故障报警、自动断电、开盖记录、自动抄表等功能。

以PC机和掌上电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有红外、RS485接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

2．技术参数：电表设计参数指标完全符合DL/T 645—2007 《多功能电能表通信协议》、DL/T 614—2007 《多功能电能表》、Q/GDW 354—2009 《智能电能表功能规》、Q/GDW 355—2009 《单相智能电能表型式规》、Q／GDW 364-2009《单相智能电能表技术规》、Q/GDW 365—2009 《智能电能表信息交换安全认证技术规》。

2.1 规格及技术参数：2．1.1 电压及电流参数：●额度工作电压：Un：220V，工作电压围（70%～120%）Un●单相临界电压：电能表可在60%工作（ 0.7Un以上通讯，点亮背光、拉合闸可正常工作）。

●电压线路：在参比电压、参比温度和参比频率下，电能表电压线路的有功功率和视在功率消耗在非通信状态下小于1.5W、10VA；在通信状态下小于3W、12VA。

●电流线路：在基本电流、参比温度和参比频率下，电能表电流线路的视在功率消耗小于1VA。

●标定电流：1.5(6)A 5(10)A 5(20)A 5(30)A 5(60)A 10(50)A 10(60)A 20(80)A 20(100)A2.1.2电量LCD：显示0~999999.99kWh。

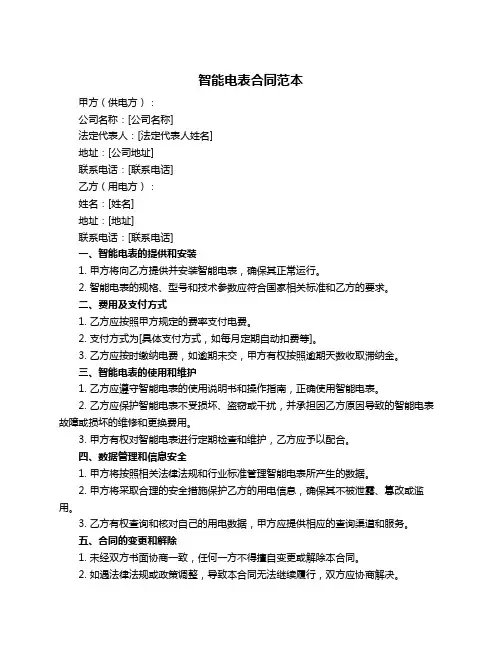

智能电表合同范本甲方（供电方）：公司名称：[公司名称]法定代表人：[法定代表人姓名]地址：[公司地址]联系电话：[联系电话]乙方（用电方）：姓名：[姓名]地址：[地址]联系电话：[联系电话]一、智能电表的提供和安装1. 甲方将向乙方提供并安装智能电表，确保其正常运行。

2. 智能电表的规格、型号和技术参数应符合国家相关标准和乙方的要求。

二、费用及支付方式1. 乙方应按照甲方规定的费率支付电费。

2. 支付方式为[具体支付方式，如每月定期自动扣费等]。

3. 乙方应按时缴纳电费，如逾期未交，甲方有权按照逾期天数收取滞纳金。

三、智能电表的使用和维护1. 乙方应遵守智能电表的使用说明书和操作指南，正确使用智能电表。

2. 乙方应保护智能电表不受损坏、盗窃或干扰，并承担因乙方原因导致的智能电表故障或损坏的维修和更换费用。

3. 甲方有权对智能电表进行定期检查和维护，乙方应予以配合。

四、数据管理和信息安全1. 甲方将按照相关法律法规和行业标准管理智能电表所产生的数据。

2. 甲方将采取合理的安全措施保护乙方的用电信息，确保其不被泄露、篡改或滥用。

3. 乙方有权查询和核对自己的用电数据，甲方应提供相应的查询渠道和服务。

五、合同的变更和解除1. 未经双方书面协商一致，任何一方不得擅自变更或解除本合同。

2. 如遇法律法规或政策调整，导致本合同无法继续履行，双方应协商解决。

六、违约责任1. 若一方违反本合同约定，应承担违约责任，向对方支付违约金，并赔偿对方因此遭受的损失。

2. 如因不可抗力等不可预见、不可避免的原因导致无法履行合同，双方互不承担违约责任。

七、争议解决本合同的解释和执行均适用[法律适用地]法律。

如发生争议，双方应通过友好协商解决；协商不成的，可向有管辖权的人民法院提起诉讼。

八、其他条款1. 本合同自双方签字（或盖章）之日起生效，有效期为[合同有效期]。

2. 本合同一式两份，甲乙双方各执一份，具有同等法律效力。

甲方（供电方）：______________________ 乙方（用电方）：______________________ 法定代表人（或授权代表）：________________ 法定代表人（或授权代表）：________________签订日期：______________________。

DDZY311-Z型单相费控智能电能表使用说明书（GW-V14.3）杭州西力电能表制造有限公司HANGZHOU XILI WATT-HOUR METER MANUFACTURE CO., LTD.一、概述DDZY311-Z型单相费控智能电能表用于频率为50Hz的单相交流电网的电能量测量，该表型是在国网公司智能电表系列标准的基础上研制而成，采用了超大规模数字信号处理芯片、永久保存信息的存贮器、全隔离标准RS485通讯接口和红外通讯和信息安全加密ESAM模块等先进技术。

该表集众多功能于一体，实现了电能计量、本地费控管理及远程通讯等功能，满足电力部门及时有效地对用户进行现代化科学管理的需求二、主要规格5（60）A、10（100）A三、主要性能3.1基本误差符合GB/T 17215.321—2008《交流电测量设备特殊要求-第21部分静止式有功电能表（1级和2级）》要求。

3.2电气参数：3.2.13.2.3 电能表标准参比频率：参比频率的标准值为50Hz电压线路小于1.5W和10VA，电流线路小于1VA≤0.5s/d(23℃±2℃)，具有时钟温度补偿功能。

3.3气候、环境条件：3.4大气压力：63.0kPa～106.0kPa（海拔4000m及以下），特殊订货要求除外。

高海拔地区要求电能表满足在海拔4000m～4700m正常工作。

3.5外形尺寸：160mm（高）×112 mm（宽）×71 mm（厚）。

四、主要功能4.1 计量功能a）具有正、反向有功电能计量功能，能存储其数据，并可以据此设置组合有功。

b）具有分时计量功能，有功电能量按相应的时段分别累计、存储总、尖、峰、平、谷电能量。

c）能存储上12个月的总电能和各费率电能量；数据存储分界时刻为月末24时，或在每月1号至28号内的整点时刻。

4.2费控功能电费计算在远程售电系统中完成。

电能表利用RS-485接收远程售电系统下发的拉闸、允许合闸、ESAM数据抄读指令时，需通过严格的安全认证。
