第一章数据流和故障码分析在维修中的应用第一节概述一、在汽车故障分析中的作用随着汽车电控技术的飞速发展，环保要求越来越高，汽车排放标准日益严格，汽车制造厂家为适应时代的发展，电控技术日益完善。
汽车为检修和设定方便，在汽车电控系统中设置了故障码和数据流记忆功能。
读取故障码和和进行数据流分析成为现代汽车维修故障诊断的首先要开始的一项工作。

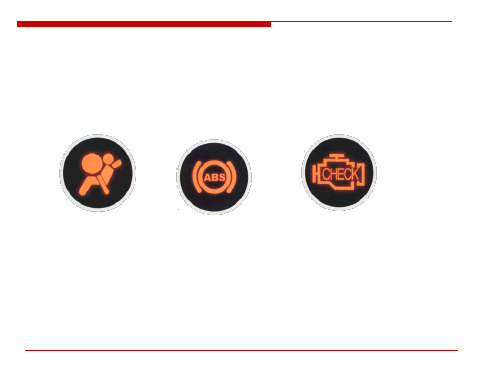

故障码：当汽车的传感器和执行器发生故障时，为便于维修检测，在设计时生产厂家将对重要的传感器和执行器进行监控，对其故障进行编号，通过点亮仪表板上的“CHECK”指示灯来通知汽车驾驶人员汽车出现故障，应进行维修或调整。
故障码的输出有两种方式，第一种：通过故障灯指示产生响应的代码。
1995年以前的老款车型采用较多，特点是简单、不必使用昂贵的设备和仪器。
第二种：通过汽车厂家专用的仪器进行故障码的读取，相比之下，第二种方法比较准确和方便。
数据流：控制电脑与传感器和执行器交流的数据参数通过诊断接口由专用诊断仪读出的数据称数据流。
在汽车电脑中增加了数据流记忆功能，真实的反映了传感器和执行器的工作电压和状态，为诊断故障提供了依据。
数据流只能通过仪器读取。
数据流作为汽车电脑的输入输出数据，使维修人员随时可以了解汽车的工作状况，及时诊断汽车的故障。
读取数据流可以检测到汽车各种传感器的工作状态；检测汽车的工作状态；通过数据流还可以设定汽车的运行数据。
二、汽车电控系统的工作原理概述1．汽车电控系统的组成汽车电控系统的组成方框图见图1-1。
图1 汽车电控系统的组成在框图中，各种传感器就相当于人的眼睛和耳朵，中央控制器相当于人的大脑,各种执行器相当于人的手，脚和口。
传感器的各种信号通过线路传到中央控制器,在进入中央控制器之前,由于各种传感器产生的信号电压不全是数字信号(因中央控制器只能处理数字信号1001)，所以必须进行转换，汽车电控系统的组成例如节气门位置传感器输入的即为模拟信号,氧传感器输出的既为数字信号,为便于中央控制器进行处理,在中央控制器之前,增加了模/数转换电路,既将各种传感器信号进行统一转换,为标准的数字信号,中央控制器才能进行处理,各中央控制器所需推动信号需要有模拟信号(步进电机)和数字信号(各种电磁阀体),而中央控制器输出的信号全部为数字信号,故在中央控制器的输出部分增加了一级数字/模拟(D/A)转换,将中央控制器输出信号转换为合适的信号来推动各种执行器.存储器分为两大部分：（1）PROM 存储器内部存储了汽车在不同工况下的运行数据,该数据决定了汽车的运行状况,这个数据是由厂家在生产时，经过多次实验得到的,并固化在存储器中。

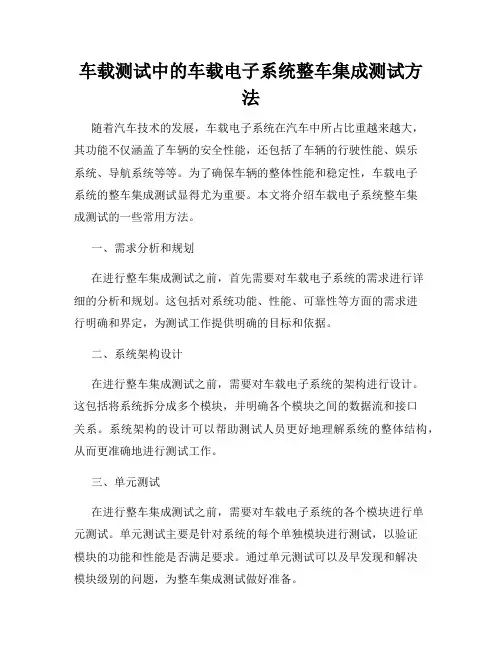

车载测试中的车载电子系统整车集成测试方法随着汽车技术的发展，车载电子系统在汽车中所占比重越来越大，其功能不仅涵盖了车辆的安全性能，还包括了车辆的行驶性能、娱乐系统、导航系统等等。
为了确保车辆的整体性能和稳定性，车载电子系统的整车集成测试显得尤为重要。
本文将介绍车载电子系统整车集成测试的一些常用方法。
一、需求分析和规划在进行整车集成测试之前，首先需要对车载电子系统的需求进行详细的分析和规划。
这包括对系统功能、性能、可靠性等方面的需求进行明确和界定，为测试工作提供明确的目标和依据。
二、系统架构设计在进行整车集成测试之前，需要对车载电子系统的架构进行设计。
这包括将系统拆分成多个模块，并明确各个模块之间的数据流和接口关系。
系统架构的设计可以帮助测试人员更好地理解系统的整体结构，从而更准确地进行测试工作。
三、单元测试在进行整车集成测试之前，需要对车载电子系统的各个模块进行单元测试。
单元测试主要是针对系统的每个单独模块进行测试，以验证模块的功能和性能是否满足要求。
通过单元测试可以及早发现和解决模块级别的问题，为整车集成测试做好准备。
四、功能测试在进行整车集成测试之前，需要对车载电子系统的整体功能进行测试。
功能测试主要是验证系统在各种场景下的功能是否正常，包括但不限于车辆的刹车、加速、转向等操作，并确保系统能够正确响应和处理各类输入。
功能测试可以帮助发现系统在实际使用过程中可能存在的问题，并及时进行修复。
五、性能测试在进行整车集成测试之前，需要对车载电子系统的性能进行测试。
性能测试主要是验证系统在各种负载和压力下的性能表现，包括系统的响应时间、数据处理速度等。
通过性能测试可以评估系统的性能瓶颈和优化潜力，为提升系统的性能做出相应的调整和改进。
六、兼容性测试在进行整车集成测试之前，需要对车载电子系统的兼容性进行测试。
兼容性测试主要是验证系统能否与其他硬件设备和软件系统正常协同工作，确保系统的稳定性和可靠性。
通过兼容性测试可以排除系统的兼容性问题，保证系统在各种使用环境下的正常运行。
车辆维修专业汽车电子控制系统教案范本故障诊断与维修方法车辆维修专业：汽车电子控制系统教案范本——故障诊断与维修方法第一节：概述车辆的电子控制系统是现代汽车技术的核心之一，它负责监测和控制车辆的各种系统和部件。
因此，掌握汽车电子控制系统的故障诊断与维修方法对于车辆维修专业的学生来说至关重要。
本教案范本旨在给车辆维修专业的教师提供一个指导，帮助他们教授汽车电子控制系统的故障诊断与维修方法。
第二节：教学目标1.了解汽车电子控制系统的基本原理和功能。
2.掌握故障诊断的基本流程和方法。
3.熟悉常见的电子控制系统故障类型与排除方法。
4.培养学生的动手操作和故障解决能力。
第三节：教学内容1.汽车电子控制系统基本原理和功能1.1 传感器与执行器的作用与原理1.2 电子控制单元的结构和功能1.3 总线网络的概念和应用2.故障诊断的基本流程和方法2.1 故障码的获取与解读2.2 仪表和仪表板的故障诊断2.3 使用故障诊断仪进行故障排查2.4 数据流诊断与故障仿真3.常见的电子控制系统故障与排除方法3.1 发动机控制系统的故障与排除3.2 制动控制系统的故障与排除3.3 点火系统的故障与排除3.4 空调控制系统的故障与排除第四节：教学方法与手段1.理论讲授与实例分析相结合，使学生能够更好地理解课程内容。
2.实验操作与案例分析，通过动手操作和解决实际问题的训练，提升学生的实际应用能力。
3.小组讨论和互动交流，促进学生之间的合作和学习。
第五节：教学评估与反馈1.课堂练习，检测学生对于教学内容的掌握程度。
2.实验考核，评估学生实际操作和解决问题的能力。
3.课程反馈，收集学生对于教学过程和内容的意见和建议。
第六节：教学资源1.教材：《汽车电子控制系统原理与维修》，xxx出版社。
2.软件：故障诊断仪软件、数据流仿真软件等。
3.实验设备：汽车电子控制系统实验台、接口电缆等。
第七节：教学进度安排本教案范本采用12周的教学进度安排，每周两次课，每次课2个学时。
汽车电子控制单元（ECU）故障排查与修复方法汽车电子控制单元（ECU）是现代汽车中重要的电子设备之一，它负责控制发动机、变速器、离合器和其他系统的工作。
然而，由于长期使用和外部因素的影响，ECU可能会出现故障，导致汽车无法正常运行。
本文将介绍汽车电子控制单元故障的排查与修复方法。
一、故障排查1.1 停车检查首先，当发现汽车出现异常状况时，驾驶员应该尽快将汽车停在安全的地方，并关闭发动机。
在停车后，可以通过以下几个步骤进行初步排查：（1）观察仪表盘上的警示灯是否亮起，警示灯的亮起可能暗示着ECU出现故障；（2）检查引擎是否有异响或异常烟雾排放；（3）观察车辆是否出现失速、加速缓慢或无法启动等异常现象。
1.2 诊断工具检测如果初步排查未发现问题，并且警示灯未亮起，驾驶员可以使用专业的汽车诊断工具对ECU进行检测。
这些工具可以通过OBD接口与车辆的ECU进行通信，读取故障码和数据流等信息。
通过分析诊断工具提供的数据，可以定位ECU可能存在的故障。
1.3 检查传感器和连接线路在诊断过程中，有必要检查与ECU相关的传感器和连接线路是否工作正常。
这些传感器负责向ECU传输关键的车辆信息，如转速、温度和氧气浓度等。
检查传感器时，需要确保其接线良好并清洁，不存在损坏或松动的情况。
同时，还应检查连接线路是否受损或短路。
1.4 测试ECU的电源和接地ECU需要稳定的电源供应和良好的接地条件。
在排查故障时，可以使用电压表检测ECU接收到的电压值是否正常。
同时，还应检查ECU 的接地情况，确保接地良好，没有腐蚀或松动的现象。
二、故障修复2.1 清除故障码根据诊断工具提供的故障码，可以了解到ECU存在的具体问题。
有些故障码可能是临时性的，可以通过清除故障码的方式解决。
使用诊断工具，选择清除故障码功能即可。
2.2 更换损坏的传感器如果故障码指示传感器出现故障，将其更换为新的传感器可能解决问题。
在更换传感器时，应选择合适的型号，并按照汽车制造商的要求进行操作。
汽车电控系统故障检测与诊断方法汽车电控系统是现代汽车的重要组成部分，它包括电子控制单元（ECU）、传感器、执行器等部件，负责控制发动机、变速器、制动系统、转向系统等汽车重要功能的运行。
随着汽车电子技术的不断发展，汽车电控系统的功能越来越复杂，故障检测与诊断方法也愈发重要。
本文将就汽车电控系统故障检测与诊断的方法进行探讨。
一、汽车电控系统故障检测概述汽车电控系统故障检测是指对汽车电控系统进行故障诊断和定位，找出导致汽车性能异常的原因。
汽车电控系统的故障表现多种多样，有时会导致汽车无法启动、动力不足、油耗增加等问题，而有时又会导致发动机抖动、轻微异响、变速箱无法换挡等现象。
准确快速地对汽车电控系统进行故障检测是非常必要的。
二、汽车电控系统故障检测方法1. 故障码读取现代汽车的电控系统内置了诊断接口（OBD接口），通过接入故障诊断仪，可以读取汽车的故障码。
故障码是汽车电子控制单元（ECU）自动存储的与汽车故障相关的代码，通过读取故障码可以了解电控系统的故障信息，从而指导后续的故障诊断工作。
2. 传感器的检测传感器是汽车电控系统中的重要组成部分，它可以感知发动机的转速、冷却液温度、节气门位置等参数，并将这些参数传输给电子控制单元（ECU）。
传感器故障会导致ECU接收到错误的参数，从而影响整个系统的正常运行。
对传感器进行检测，可以通过测量传感器的输出信号和参考值之间的差异来判断传感器的工作状态。
3. 执行器的检测执行器是汽车电控系统中的另一个重要组成部分，它可以根据ECU的指令来调节汽车的工作状态，如驱动喷油嘴、调节节气门、控制变速器等。
执行器的故障会导致ECU无法准确地控制汽车的工作状态，从而影响汽车的性能。
对执行器进行检测是汽车电控系统故障诊断的重要环节。
4. 数据流诊断数据流诊断是通过连接汽车诊断仪，读取汽车各个传感器和执行器的实时数据，并进行分析，从而判断汽车电控系统的工作状态。
通过数据流诊断可以了解汽车各个部件的工作情况，从而判断出现故障的原因。
一、实验目的1. 理解汽车电脑（ECU）的基本原理和功能。
2. 掌握汽车电脑检测的方法和流程。
3. 学习使用汽车电脑检测仪器，分析故障代码，诊断车辆问题。
4. 提高汽车维修技术，为实际工作中解决车辆故障提供理论依据。
二、实验器材1. 汽车电脑检测仪器（OBD诊断仪）2. 待测车辆（如：大众帕萨特）3. 数据线4. 相关工具三、实验内容及步骤（一）实验准备1. 将待测车辆停放在平坦的场地，确保车辆稳定。
2. 将OBD诊断仪连接到待测车辆的OBD接口。
3. 打开待测车辆，确保车辆处于正常工作状态。
（二）ECU检测1. 启动OBD诊断仪，进入车辆诊断系统。
2. 输入车辆信息，如车辆型号、发动机型号等。
3. 选择需要检测的ECU系统，如发动机控制单元、变速箱控制单元等。
4. 读取ECU系统数据流，观察实时参数变化。
5. 分析数据流，判断是否存在异常情况。
（三）故障代码诊断1. 读取故障代码，分析故障原因。
2. 根据故障代码，查找相关维修手册，了解故障处理方法。
3. 检查相关部件，如传感器、执行器等，确认故障部件。
4. 更换故障部件，重新进行ECU检测，验证故障是否排除。
（四）实验数据及结果1. 在实验过程中，记录下各个ECU系统的数据流及故障代码。
2. 分析数据流，发现异常情况如下：- 发动机控制单元：氧传感器电压不稳定，可能导致发动机油耗增加、排放超标。
- 变速箱控制单元：车速传感器信号异常，可能导致变速箱换挡不及时。
3. 根据故障代码及数据流分析，确定故障原因及处理方法。
4. 更换故障部件后，重新进行ECU检测，验证故障已排除。
四、实验总结1. 通过本次实验，掌握了汽车电脑检测的基本方法，熟悉了OBD诊断仪的使用。
2. 理解了汽车ECU系统的工作原理，学会了分析数据流，诊断故障。
3. 提高了汽车维修技术，为实际工作中解决车辆故障提供了理论依据。
五、实验心得1. 汽车电脑检测是现代汽车维修的重要手段，熟练掌握检测方法对于提高维修效率至关重要。
汽车电子产品 ECU 测试方法摘要：随着微机控制技术的发展，汽车电子在汽车上的应用也越来越重要，在越来越多的汽车电子设备的复杂性的要求下，必须对其进行检测和开发实验。
本文介绍了汽车电子产品的应用和系统组成，并主要阐述了汽车电子设备ECU的检测方法对其电子设备进行检测，以达到对ECU运算、检测、协调和控制功能的诊断，从而加强检测的效率和准确度，并提高检测的覆盖面和重复性，保证汽车的整体质量。
关键词：ECU；汽车电子；测试方法；虚拟仿真引语：随着用户对汽车的性价比、安全性、质量、使用感等方面的要求不断提高，汽车技术正朝着科技化、模块化的方向发展。
现代汽车上所配用的电子产品也更新换代，各种传感器、执行器、控制设备等都电子元件中都有电子控制单元的使用，必须对ECU的功效及质量进行切实的出厂前测试才能保证汽车的整体质量。
ECU的不断改进和完善需要进行仿真场景的试验，但试验条件复杂，运行工况复杂，人工测试的方法难以控制计算的误差而且容易造成设备的损坏，所以，在ECU的初步设计和台架试验之前，根据产品的运行状况，使用计算机模拟真实场景对ECU进行测试，以确保ECU各项性能达到设计要求。
1.汽车电子产品ECU的应用汽车中的电子控制单元采用压力传感器、温度传感器等多种传感器及各类线路集成装置，将车辆各部件的工作状况信息进行收集整合，然后将其结果发送给电子控制器，电子控制器在收到这些信息后，对各个传感器进行计算、分析、决断，最后将指令发送到工作部件来实现总操控的作用。
1、自诊断功能。
ECU通常具有故障自诊断与保护的能力，在发生故障时，可以将故障码存入存储器，并通过保护机制，从上面所描述的固有程式中读出替换程式，以保持引擎正常工作。
同时，这些故障信息也会在仪表板上实时显示，让用户能够及时地发现问题并把车送到维修中心，由维修人员通过专用的仪器读取，从而更好地解决问题。
2、自适应功能。
ECU拥有自动学习功能，能够自动检测到驾驶员的驾驶状态，然后根据驾驶员的日常行为进行相应的调整。
试论汽车电控系统的检测与诊断方法汽车电控系统是现代汽车的重要组成部分，它负责控制引擎、变速器、悬挂系统和车辆安全系统等多个部件的工作，对车辆性能和安全性起着至关重要的作用。
而随着汽车技术的不断发展和更新，电控系统的功能也变得越来越复杂，一旦出现故障，将给驾驶者和乘客带来巨大的安全隐患。
对汽车电控系统进行及时、准确的检测与诊断显得尤为重要。
一、汽车电控系统的检测方法汽车电控系统的检测方法主要分为外部检测和内部检测两种。
1. 外部检测外部检测主要通过仪表盘上的警示灯和显示屏上的故障代码来判断电控系统是否出现故障。
当汽车电控系统出现故障时，相应的警示灯就会亮起，并可能会出现故障代码显示在显示屏上，通过观察这些信号可以初步判断出故障的部位，比如发动机故障灯亮起可能是引擎系统出现问题，刹车系统故障灯亮起可能是刹车系统出现问题。
外部检测仅仅是初步检测，还需要进一步的内部检测来确认故障。
内部检测主要通过专业的汽车诊断仪来对汽车电控系统进行检测。
汽车诊断仪是一种专门针对汽车电子控制系统的设备，它能够连接到汽车的OBD口（On-Board Diagnostics，车载诊断接口），通过读取车辆的数据流和故障码等信息，来判断汽车电控系统是否存在故障。
通过汽车诊断仪，可以找到具体的故障代码，以便进一步确定故障的原因和位置，比如是传感器故障、执行器故障、线路短路等。
汽车电控系统的诊断方法主要包括故障代码诊断、数据流诊断和专用仪器诊断等。
1. 故障代码诊断当汽车电控系统出现故障时，会存储相应的故障代码，通过读取这些故障代码就能够知道出现了什么问题。
比如P0300代码代表发动机失火，P0171代码代表发动机燃油过浓，通过查阅汽车技术资料或者询问专业技师，就能够初步判断出故障的原因和位置。
故障代码只是一个线索，有时候并不能完全确定故障的原因，还需要结合数据流诊断来进一步确认。
2. 数据流诊断数据流诊断是通过专业的汽车诊断仪来读取汽车的数据流信息，包括发动机转速、节气门位置、进气温度、车速、油门踏板位置和氧传感器信号等数据。
维修技巧与实力：数据流分析法在汽车故障诊断中的应用及案例随着汽车及电子技术的发展，汽车制造商为适应时代的需求，汽车电控技术也日益完善。
为满足汽车维修人员对故障检修和设定的需要，在汽车电控系统中设置了故障代码和数据流记忆功能，读取故障代码和进行数据流分析成为现代汽车维修人员故障诊断中的首要工作。
在汽车维修中，故障现象有不同的解决方法，维修技师也有不同的维修技巧，即使相同的车型，同样的故障现象，所采取的检测诊断方法及思维不一，最终所花费的维修时间与成本也不同，故掌握先进的故障诊断技术，对维修工作将起到事半功倍的效果。
本文主要对汽车故障代码和数据流的概念、数据流分析的应用、数据流分析的方法、数据流分析汽车故障的建议和策略作简要介绍。
同时，利用数据流分析法排除在工作中所遇到的相关故障案例，希望能够通过本文的阅读使汽车维修人员在工作中起到一定借鉴作用。
一、故障码及数据流概述1.故障码当汽车电控系统的相关传感器或执行器以及相关电控线路发生故障时，为便于维修人员对故障的检测与诊断，汽车在设计时生产厂家对重要的传感器与执行器通过电子控制单元(ECU)进行监控，对其故障进行编码，通过点亮仪表盘上的“CHECK”故障报警灯来告知驾驶人员汽车出现了故障，应尽快进行检修或调整。
故障代码的输出方式有两种，第一种：通过故障报警灯指示产生相应的代码，1995年以前的老款电控车型采用较多，特点是读取故障代码比较简单，不必使用昂贵的设备和仪器来检测；第二种：通过汽车制造商所提供的专用故障诊断仪(或称为检测电脑)进行故障代码的读取，相比之下第二种方法比较准确和方便。
2.数据流ECU与传感器和执行器之间交流的数据参数,通过诊断接口(DTC)由通用或专用诊断仪读取的数据称为数据流,可分为静态和动态数据流，数据流只能通过仪器读取。
静态数据流：是指接通点火开关至IG(点火)挡位，但不启动发动机时，利用故障诊断仪读取的发动机电控系统数据。
例如：进气压力传感器的静态数据应接近标准大气压力(100～102kPa)、冷却液温度传感器的静态数据在冷车时应接近周围环境温度等。
