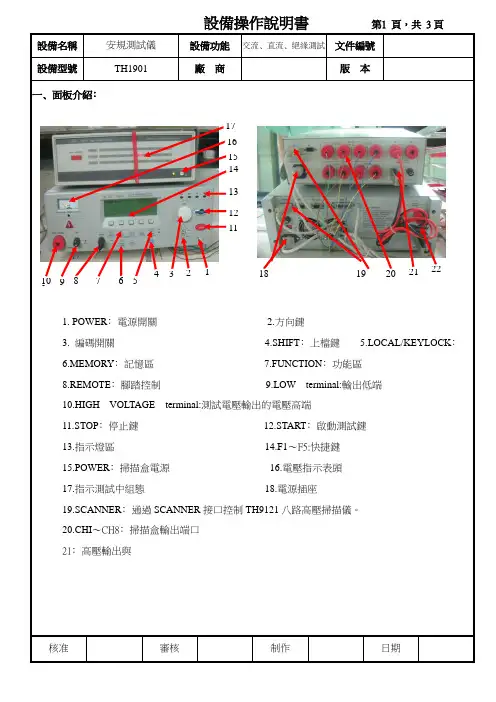

安规测试仪设备操作说明书

安规测试仪设备操作说明书
安规测试仪设备操作说明书

仪器名称安规测试仪测试项目高压文件编号

仪器型号DU-333 厂商华通版本B0

6 8

7 12 13 14

1 2 3 4 5 9 10 11 15

面板说明

序号名称功能说明序号名称功能说明

STEP

测试步骤选择

1 POWER 电源开关9

MODEL

2 PROG/EXIT 进入设定和储存书面及退出10 V·IADJ移动数位

3 ∨∧调整数字及移动光标上下位置11 OFFSET 扣除误差

4 ENTER 确认到下一设定12 TEST 开始测试

5 RECALL/BACK 调数据及设定时退后键13 RESET 预备测试/重置

6 LCD DISPAY 液晶显示屏14 OUTPUT 电压输出指使灯

7 FREQVENCY 频率选择(50/60HZ) 15 LOW/H·V低电压/高电压输出端

8 INITIAL 系统设置功能

核准审核制作日期

安全综合测试仪操作规程示范文本

安全综合测试仪操作规程 示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月

安全综合测试仪操作规程示范文本使用指引:此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进,同时考虑各个环节之间的关系,每个环节实现的具体要求而进行的风险控制与规划,并将危害降低到最小,文档经过下载可进行自定义修改,请根据实际需求进行调整与使用。 1. 安全性能综合测试仪及被测产品所使用的电源插座 均应为完好无损的固定插座。禁止使用规格不符的插座。 插座破损应及时更换。 2. 安全性能综合测试仪及被测产品所使用的电源插座 均应为完好无损的固定插座。禁止使用规格不符的插座。 插座破损应及时更换。 3. 测试过程中,严禁操作人员身体及仪器带电部位和 被测负载壳体,谨防触电。 4. 启动测试仪:按下面板电源开关,测试仪随即启 动。延时5秒后,显示自检界面。 5. 自检:确认接线盒上未连接待检设备后再按确认 键,仪器自检。自检无误,自动进入主菜单。

6. 选择测试后,根据不同规格型号的产品设立几个测试组,在主菜单下,按确认键,首先设置密码,然后在每一行的行首按上移键或下移键来选择绝缘、接地、耐压、泄漏、启动等测试项,根据测试要求设置各项目测试条件、报警值、测试时间,用左右移动键设定增减的参数值。 测试项目设置值时间 接地电阻25A,≤0.1Ω1秒 耐压试验220V工作电压1800V,10 mA 1秒 115V工作电压1500V,10mA 泄漏电流220V工作电压233V,≤1.5mA 2秒 115V工作电压115V,≤1.5mA 7. 将被测产品的电源插头插在接线盒,测试夹夹住被测产品金属外壳。 8.禁止重复关机,每次开关机间隔10秒以上,当测

安规基础知识

安规基础知识 灯具安规基础知识 一、灯具防护等级分类 灯具的分类方法很多,依照安全防护等级可以分为0类、I类、II类、III类。 1、0类灯具 工作电压是高压,防触电保护采用基本绝缘,而无其他防触电保护措施的灯具。此类灯具安全性能较差,目前欧美国家已不允许生产销售。0类灯具无符号标识。 特征:高压、无接地线、单层绝缘。 2、I类灯具 工作电压是高压,防触电保护采用单层绝缘基本绝缘外,还采用接地作为防触电保护的灯具。 I类灯具无符号标识,其内部可以包含有II类结构,即I类灯具内部分电气结构可以采用双绝缘的方式。 特征:高压、有接地、单层绝缘。 3、II类灯具 工作电压是高压,防触电保护采用双层绝缘的灯具。 II类灯具用符号标识,其内部可以包含有III类结构。特征:高压、无接地、双层绝缘。 4、III类灯具 工作电压是安全电压的灯具。 III类灯具用符号 标识。 特征:安全电压供电。 二、绝缘 1、基本绝缘 基本绝缘是灯具中用于带电体防触电保护最基本的绝缘,基本绝缘应能通过2U+1000V~的高压测试。 灯具的结构应能保障正常非拆卸状态下基本绝缘不能被手(测试手)触摸到。 2、补充绝缘 在基本绝缘基础上增加的一层绝缘,用于当基本绝缘失效时的防触电 保护,补充绝缘必须要固定。补充绝缘应能通过2U+1750V~的高压测试。 3、双层绝缘 基本绝缘、补充绝缘同时合并在一起称为双层绝缘,双层绝缘也称双绝缘、双重绝缘。双层绝缘应能通过4U+2750V~的高压测试。 4、单层绝缘 单层绝缘就是指基本绝缘,其各方面要求与基本绝缘相同。 5、加强绝缘 加强绝缘也叫增强绝缘,其绝缘效果与双重绝缘相当的一种单一绝缘体。从其结构来看一般仅有一层,或由不能单独分割测量的多层组成。 加强绝缘与双层绝缘一样要能通过4U+2750V~的高压测试。 三、安全距离 1、爬电距离

安规测试仪

五 安规测试仪 科电工程安规测试仪的TOS9300系列是可对电子设备/电子元件进行多种安全测试的电气安全标准测试多功能分析仪。安全测试种类包括耐电压试验,绝缘电阻测试,接地导通测试,泄漏电流测试(接触电流测试,保护导体电流测试,患者泄漏电流测试),局部放电测试。由于机型结构以必要的测试组合为准,因此1台可充分应对各类安全测试。最适合用于研究开发设备,质量保证测试及标准认证机构的测试设备,生产线的设备。 科电工程安规测试仪的特点 1.采用了彩色液晶显示器,产品风格焕然一新! 通过用7寸显示器显示各种测试设定值以及概要,图纸,实现了高清晰度,还实现了简单易懂的操作性。 2.以较稳定的输出完成AC耐电压测试![输入电压变动率±0.3%] 一般的耐电压测试仪是针对AC线路的输入电压使用转换变压器升压后进行输出。采用这种转换变压器方式时,输入电压的变动会影响到输出,有时可能无法正确完成测试。甚至当变形的电压施加到被测试装置后,也可能会形成新产品不良的原因(加速部件的劣化)。TOS9300系列产品内置有高效率PWM放大器,不会受到AC线路变动的影响,能够输出稳定的高电压,即使在电压变动大的地

区,也可以“放心”,“稳定”地实现可靠性高的“安全”的测试。 3.可以执行自动测试 可以组合并连续执行预先设定的测试。自动测试由程序和步骤构成。程序是步骤的集合体。每一个步骤设定为一个测试,并从步骤1开始以升序逐个执行。最后的步骤结束,即程序结束。 4.支持接触/保护导体/患者泄漏电流测试(TOS9303LC)

除了常规电气设备仪器外,也支持医疗设备仪器的各种泄漏电流测试(Patient Current)。另外,也可以简单地设定网络(测试所使用的测量电路网)。 5.可用1台完成电气安全标准测试(TOS9303LC) 配备了AC/DC耐电压测试,绝缘电阻测试,AC/DC接地导通测试,泄漏电流测试的所有功能的TOS9303LC机型,可用1台即可完成电气安全标准的符合性测试。还可支持接触电流,保护导体电流,患者泄漏电流测试。 6.上升时间/下降时间控制功能

综合测试仪操作规程

22000HV 综合测试仪操作规程 一、测试前的准备: 1、扦上电源线和测量冶具; 2、按下电源开关,“POVVER ”; 3、准备一条良品线和一条良品线。 二、操作步骤 1、耳机自我测试之输出/输入测试反针对输出/输入合独立测试若各点有不良或开路可贞测出,排线测试则提供排完测试。 2、排线测试是以自动扫瞄之方式测试,测试中除了要显示或打印其资料。可按【上下键】或【打印键】操作外,其余反需装卸排线没有必要按键。 3、开机自我测试结果,LCD 显示主面后,在输出/输入牛角装上排线,需A-B ,C-D 全数排线一对一接好。 4、按功能键进入功能选项按全【测试键】此时 LCD 显示如右: 以确认要使用排线测试,按测试键进行排线 测试,否则按【设定键】回到功能选单, 测试OK 时LCD 显示“良品” 5、测试错误时直接显示LCD ,按【上下键】可显示资料,资料方式是以错误状况显示,正确之排线测试资料VT 、AB 端口为例: 6、按其它键便可跳出排线测试。 三、LCD 显示说明 1、“A01-A02-B01-B02”在标准资料里,A01这点分别和A0 2、B01与B02连接【表示为通路】; 2、“S :A01-A02”在测试线上A01与A02短路,亦即在标准资料里A01与A02没有连接。 3、“O :A01-A02”在测试线上A01与A02开路,也就是在标准资料里A01-A02是相连的。 4、“O :A01-B01”在测试线上A01与B01开路,且在靠近B01端开路,英文字母小写表示开路的位置。 5、“I :B01-B02”在测试线上B01与B02绝缘不良。 6、“H :B01-B02”在测试线上B01与B02高压绝缘不良。 7、“C :A01-B02”在测试线上A01与B02导通不良,也就是A01与A02之间的阻抗介于导通与开路之间,而三这两点在标准资料内是相连的。 端口测试 按测试键继续

产品安规测试标准

产品安规测试标准 目的: 本标准为持续确保产品在生产过程中满足国家标准与客户需求的电气安全,及用户在使用过程中不受电气伤害。 参考标准文献: 1.《IEC/60335-2-58 电气安全性能测试》 2.《JB/T2379-1993 金属管状电热元件》 3.《GB 4706.1-2008家用和类似用途的电器安全》 产品类型: I类定义ClassⅠ设备是指可接触之导体零件连接至接地保护导体;当基本绝缘失效时,接地保护导体必须能承受失效误电流,也就是当基本绝缘失效时,可接触零件不可变成活电部。简单地说,电源线有接地脚之设备为ClassⅠ设备。 安规测试的测试主要分为以下五种: 1.通电准备测试:通过测量机器电源输入与连接负载输出段相间是存在短路,以确定设备是否能够接通电源。 2.接地电阻测试:测量产品接地点对产品外壳连接的可靠性与阻抗,确定机器故障时接地保护电路是否能够处理故障电流。施以20A的DC或AC电流流过接地电路,测量其电压降,从而计算出电阻值。 3.绝缘电阻测试:通过将500V的DC或AC电压施加到需要测试的两点。测试给出的绝缘电阻的值。绝缘阻抗测试为非破坏试验,且能侦测绝缘是否良好,先做绝缘阻抗测试再进行耐压测试。 4.耐压测试:用于验证产品的质量和电气安全特性的生产线测试。确定电子绝缘材料足以抵抗瞬间高电压的一个非破坏性的测试,适用于所有设备为保证绝缘材料是足够的的一个高压测试。耐压测试可以查出可能的瑕疵譬如在制造过程期间造成的漏电距离和电气间隙不够。 5.漏电电流测试:测量在被测物正常操作下,以一最不利的条件(电压、频率)对被测物测量漏电流值。

测试注意事项: 1.操作者脚下绝缘,带绝缘手套,以防高压电击造成危险。 2.测试时,必须对周围人员警示,示意高压危险,严禁未经过专业培训的人员触碰测试仪器。 3.测试前必须断开产品供电电源(不包括漏电流测试)。 4.测试仪器必须可靠接地(不包括万用表)。 5.绝缘电阻测试时,必须断开设备连接地线。 6.在连接被测体时,测试仪器输出电压必须保证0V(未启动)。 7.仪器出现异常时必须检修更换,以免造成误判。 8.停止测试时,必须先停止测试仪器的输出才可进行下一项测试。 9.测试漏电流时,测试时不能调档位。钳形表必须先离开测试体。 编制/日期审核/日期批准/日期

安全综合测试仪操作规程

仅供参考[整理] 安全管理文书 安全综合测试仪操作规程 日期:__________________ 单位:__________________ 第1 页共4 页

安全综合测试仪操作规程 1.安全性能综合测试仪及被测产品所使用的电源插座均应为完好 无损的固定插座。禁止使用规格不符的插座。插座破损应及时更换。 2.安全性能综合测试仪及被测产品所使用的电源插座均应为完好 无损的固定插座。禁止使用规格不符的插座。插座破损应及时更换。 3.测试过程中,严禁操作人员身体及仪器带电部位和被测负载壳体,谨防触电。 4.启动测试仪:按下面板电源开关,测试仪随即启动。延时5秒后,显示自检界面。 5.自检:确认接线盒上未连接待检设备后再按确认键,仪器自检。自检无误,自动进入主菜单。 6.选择测试后,根据不同规格型号的产品设立几个测试组,在主菜单下,按确认键,首先设置密码,然后在每一行的行首按上移键或下移键来选择绝缘、接地、耐压、泄漏、启动等测试项,根据测试要求设置各项目测试条件、报警值、测试时间,用左右移动键设定增减的参数值。 测试项目设置值时间 接地电阻25A,0.11秒 耐压试验220V工作电压1800V,10mA1秒 115V工作电压1500V,10mA 泄漏电流220V工作电压233V,1.5mA2秒 115V工作电压115V,1.5mA 7.将被测产品的电源插头插在接线盒,测试夹夹住被测产品金属外壳。 8.禁止重复关机,每次开关机间隔10秒以上,当测试进行中,除 第 2 页共 4 页

危险情况发生外,禁止关断电源。 9.关机:测试仪在关机前应先按停止键推出测试状态,去掉测试盒上的被测设备(须关断后面板上的空气开关)然后关断测试仪前面板上的电源开关。 10.维护保养: 1)测试仪长时间工作后(24小时)应关电10分钟以上,以保持仪表良好的工作状态。 2)每次使用前检查电源线、高压线、及测试夹无破损、裂缝、断路现象,方可使用。 3)每班使用软布和中性清洁剂擦洗一次仪器,以保持仪器表面的清洁。擦洗时确保断开电源。 第 3 页共 4 页

碎纸机安规测试简介

碎纸机安规测试简介 一、各国标准简介 二、碎纸机测试项目 三、结构检查 四、标签 五、特别介绍IEC60950-1修订1 一、各国标准简介 IEC 60950-1 ?欧洲EN 60950-1 ?美国UL 60950-1 ?加拿大CSA C22.2 NO 60950-1 ?澳洲AS/NZS 60950-1 ?日本J60950 ?中国GB 4943 二、碎纸机测试项目 1. 输入电流测试: 在额定电压,额定频率状态下施加额定负载,测得的输入电流不能超过额定电流的110% 2. 标签测试: 对印制文字和符号进行擦拭测试,用水和正乙烷做试剂擦拭后应保持字迹清晰,标签不卷曲 3. 潮湿处理: 将设备放置在湿度91-95%,温度20-30℃环境下48小时,然后进行抗电强度测试。 4. 导线应力测试: 对电源线进行拉力测试,25次,每次1秒。拉力大小根据设备重量选择。30N (<= 1 kg), 60N, 100N(>4 kg) 测试后导线不应受到破坏,位移不超过 2 mm 5. 稳定性测试 将设备放置倾斜10度的平台上,不应翻倒。 6. 压力测试 对内部器件施加10N 力测试 对碎纸机机头底部施加30N 力测试 对外部外壳施加250N 力测试 测试过程中和测试后产品安全不应受到破坏 7. 撞击测试 用500克,直径50毫米的钢球对产品外壳进行撞击。钢球跌落的高度为1.3 米。撞击后,外壳不应损坏导致不安全。 8. 跌落测试 碎纸机机头应从750 mm 高跌落到橡木木板上,3次。跌落后,外部和内部不应损坏导致不安全。 9. 外壳应力测试 将设备放置在高温干燥箱内7 小时。温度至少70度, 如果正常温升中测得温度加10度超过70度,则选择该温度进行测试。外壳不应变形导致接触到危险带电体。 10. 把手,手动部件测试 对开关施加轴向拉力,1分钟。如果开关形状允许手进行拉动,则施加30N, 否则施加15N.开关或开关盖板不应脱离导致安全距离不足。 11. 正常温升测试 产品在110%额定电压下施加额定负载运行,记录以下各点的温度。绕组(马达,变压器等),外壳,绝缘材料,安规器件(电容,导线,开关等)。测得温度不能超过标准规定值。运行期间,产品不能出现冒烟、起火等现象。 12. 泄漏电流测试 用泄漏电流测试仪测量可接触部位到电源地的漏电流。测得漏电流不应超过规定值

程控安规综合测试仪安全操作规程

常州有则合众光电有限公司 T/HZ-03-57 支持性文件 (A 版) 文件名称程控安规综合测试仪安全操作规程 受控状态 发放部门 2016年 2 月 25 日发布 2016年 3 月1日实施

常州合众光电有限公司T/HZ-03-57 共4页第 1页支持性文件:程控安规综合测试仪安全操作规程第A版第0次修改 程控安规综合测试仪安全操作规程 1.目的 为使程控安规综合测试仪得到有效的维护,合理的使用,以达到保证机台精度及应有的使用寿命,确保产品品质、产能和维护、操作人员安全。 2.适用范围 适用设备:组件车间程控安规综合测试仪。 适用对象:组件车间设备技术员及指定的经培训过的设备操作人员。 3.定义 程控安规综合测试仪:包含接地电阻测试、耐压、绝缘测试三位一体的测试仪器。 本规程适用程控安规综合测试仪。 4.引用文件 程控安规综合测试仪说明书。 5.职责 5.1生产操作人员:按规程要求操作设备,日常维护。 5.2设备技术员:执行设备维修及保养作业。 5.3工程师:督导技术员对设备进行维修保养,对设备存在的隐患进行改善预防。 6.开机前检查 6.1检查周围地面清洁,无与生产不相关的杂物; 6.2检查耐压仪接线完好,线缆无破损; 6.3检查探针接线良好,螺丝紧固,如有异常通知设备处理;

常州合众光电有限公司T/HZ-03-57 共4页第 2页支持性文件:程控安规综合测试仪安全操作规程第A版第0次修改 6.4检查接地完好; 6.5按《程控安规综合测试仪PM作业指导书》要求执行日常点检; 7. 操作步骤 7.1打开电脑电源和仪器电源,电脑启动完成后打开测试软件,点击连接设备; 7.2显示连接成功后,即生产准备工作已完成,可投入生产。 8安全注意事项 8.1安全基本注意事项 1)安装后开机前确保电源电压输出符合要求; 2)不要触摸控制盘、电气箱等带有标示牌的机器内部电路。否则可能碰触高压电路,有触电死亡危险; 3)机器运转中,不可触摸机器和其他可动部分,如升降机构、规正等。不要将身体的任何一部分置于可能被机构夹住的地方; 4)确实熟记紧急停止按钮的位置,以便随时按下。不要在卸下门、盖、护罩的状态下接通电

安规综合测试仪使用说明资料

MS2000/MS2000A安规综合测试仪使用说明书目录 1.工作人员操作安全手册及测试前准备说明 1.1 一般规定 1.2 维护和保养 1.3 测试工作站 1.4 操作人员规定 1.5 测试安全程序规定 1.6 安全要点 2.安规测试简介 2.1 测试的重要性 2.2 交流接地电阻测试 2.3 绝缘电阻测试 2.4 耐压测试 2.5 泄漏电流测试 3.产品综述 3.1 产品简介 3.2 产品特点 4.技术参数 4.1 交流耐压 4.2 直流耐压 4.3 绝缘电阻 4.4 接地电阻 4.5 泄漏电流 5.其他功能 5.1 安全保护功能 5.2 记忆功能 5.3 工作模式保存 5.4 接口功能(可选) 5.5 实时时钟 5.6 显示 5.7菜单操作界面 键盘.58 6.仪器操作设置说明中文菜单1 .6. 6.2 按键的功能 6.3 界面说明 7.仪器面板结构排列 7.1 仪器前后面板示意图

7.2 面板各部分说明 7.3 接线操作说明 8.安全操作规程 9.随机附件 一、工作人员操作安全手册及测试前准备说明 一般规定.11a.使用测量仪前,请认真阅读该用户手册,按用户手册要求使用。 b.测量过程中,严禁操作人员身体触及仪器带电部位和被测负载壳体,谨防触电! c.拆接测试仪后面板上的接线时,请务必在切断电源,再行操作! d.进行绝缘和耐压测试时,被测负载与大地和周围物体应保持良好的电气隔离。 尤其注意:被测负载与流水线体应保持良好的电气隔离。 e.测量仪器必须安全接地。 注:本手册若有不详尽之处,请直接与本公司总部联系。 1.2维护和保养 使用者的维护.1.12为了防止意外触电的发生,请不要自行打开机器的盖子。如果机器有异常情况发生,请寻求我公司或指定的经销商给予维护。 1.2.2定期维护 本安全性能综合测试仪、输入电源线、测试线、测试插座和相关附件等每年至少要有一次仔细检验和校验一次,以保证使用者的安全和机器的精确性。如果测试仪是用于生产现场或其它恶劣条件下,必须缩短检验和校验周期。 1.2.3使用者的修改 使用者不得自行更改机器的线路或零件,如被更改,机器的保证则自动失效且本公司不负任何责任。使用未经本公司认可的零件或附件也不予保证。如发现送回检修的机器被更改,我公司会将机器的电路或零件修复回原来设计的状态,并收取维护费用。 1.3测试工作站 1.3.1位置选择 工作站的位置选定必须安排在一般人员非必经的处所,使非工作人员远离工作站。如果因为生产线的安排而无法做到时,必须将工作站与其它设施隔开,并且特别标明“测试工作站”。如果工作站与其他作业站非常接近时,必须特别注意安全的问题。在测试时必须标明“危险!测试执行中,非工作人员请勿靠近!”。 输入电源2.3.1. 安全性能综合测试仪必须有良好的接地,作业前务必将地线接妥,以确保人员安全。测试站的电源必须有单独的开关,装置于测试站的入口显眼处并予特别标明,让所有人都能辨别那是测试站的电源开关。一旦有紧急事故发生,可以立即关闭电源,再进行处理事故。 1.3.3工作场所 尽可能使用非导电材质的工作桌工作台。操作人员和待测物之间不得使用任何金属。操作人员的位置不得有跨越待测物去操作或调整测试机器的现象。测试场所必须随时保持整洁、干净,不得杂乱无章。不使用的仪器和测试线请放固定位置,一定要让所有的人员都能立即分出何者为正在测试的物件、待测物件和已测物件。测试站及其周边之空气中不能含有可燃气体及腐蚀性气体。不得在易燃物品的旁边使用安全性能综合测试仪。 操作人员规定41.1.4.1人员资格 安全性能综合测试仪在错误的操作时可能造成误触电,这足以造成人员的伤害,这种伤害甚至是有生命危险的,因此必须由训练合格的人员使用和操作。

电子安规测试仪操作说明书

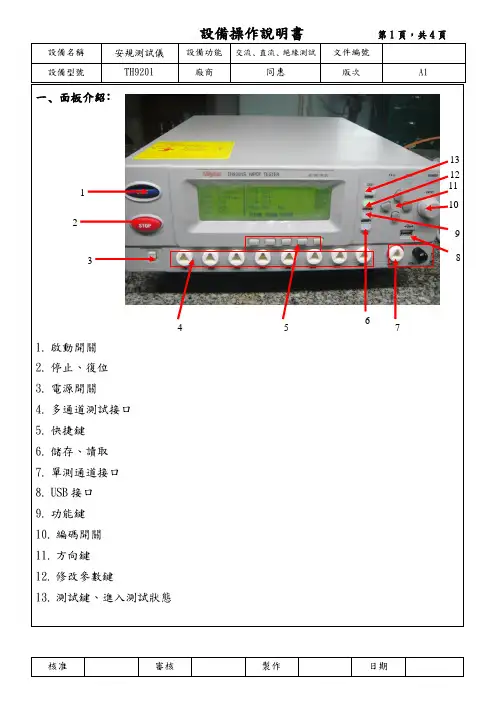

一﹑面板介紹﹕ 1. 啟動開關 2. 停止、復位 3. 電源開關 4. 多通道測試接口 5. 快捷鍵 6. 儲存、讀取 7. 單測通道接口 8. USB 接口 9. 功能鍵 10. 編碼開關 11. 方向鍵 12. 修改參數鍵 13. 測試鍵、進入測試狀態 3 2 1 4 8 7 6 5 9 10 11 12 13

二、單測測試: 1.打開電源開關后3到 4秒左右出現如圖 2.用方向鍵調到AC位 置,用編碼開關鍵調節 所需測試的項目,如 AC、DC、IR、OS. 3.所需測試的項目調好 后,用方向鍵調到VOLT (測試電壓值)用編碼 開關調節所需的電壓值、用方向鍵調到UPPR(測試電流值),用編碼開關調節所需的的電流值。REAL:真實電流上限、TIME:測試時間、ARC:電弧。 4.調節測試項目、測試電壓、測試電流、測試時 間、(測試真實電流和電弧一般不測)好后,按 儲存、讀取鍵(MEMORY)出現如圖右,SAVEFILE: 保存、LOADFILE:讀取、USB:進入USB界面。用 方向鍵調到保存位置,按F4(ENTER)確認。進 入下個界面。 5.如圖下SN:存儲區編號、NAME:存儲文件名 稱(可以用編碼開關修改)、STEP:存儲位置是 否被使用、Biank:未被使用。 6.存的位置找到后修改文件名稱好按 F4(ENTER)確認,再次確認即可保存文件。 7.保存文件好后按測試鍵(TEST)進入測試狀 態,按啟動鍵開始測試。 8.用治具連接單測通道接口,不能用多通道接口。

9.文件的讀取:做好文件數據后按文件 儲存讀取鍵(MEMORY),用方向鍵調到 第2個(LOADFILE)讀取,按F4(ENTER) 確認,再次確認即可讀取數據。 三、多通道測試: 1.多通道測試和單通道測試一樣先用 方向鍵調節需測試項目、測試所需的高 壓(VOLT)、測試所需的電流(UPPR)、 測試所需的時間(TIME),真實測試電流 (REAL)和電弧(ARC)看情況是否需 要。 2.測試條件OK后用方向鍵調到SCAN位 置 HIGH:高壓輸出(填黑)、LOW:測 試低端(空白框)、OPEN:通道值開 路(X),如圖:1是填黑,2是空白 框。意思是多通道的第一個通道是 接高壓輸出端,多通道的第二個通 道是接測試低端。 3.通道選定好后用方向鍵調到STEP 位置,STEP:設定項目序號。按 F1(ISN),ISN:增加新的測試項目,DEL:刪除當前測試項目、NEW:新建一個測試項目,界面STEP:01/01變02/02。 4.到了第二個界面和第一個一樣輸好測試所需的測試條件,然後就是SCAN測試通道如圖,測試通道好后又用方向鍵調到STEP設定項目序號,依次類推。

噪声系数测量手册1:噪声系数定义及测试方法

噪声系数测量手册 Part 1. 噪声系数定义及测试方法 安捷伦科技:顾宏亮一.噪声系数定义 最常见的噪声系数定义是:输入信噪比/ 输出信噪比。它是衡量设备本身噪声品质的重要参数,它反映的是信号经过系统后信噪比恶化的程度。噪声系数是一个大于1的数,也就是说信号经过系统后信噪比是恶化了。噪声系数是射频电路的关键指标之一,它决定了接收机的灵敏度,影响着模拟通信系统的信噪比和数字通信系统的误码率。无线通信和卫星通信的快速发展对器件、子系统和系统的噪声性能要求越来越高。 输入信噪比SNR input=P i/N i 输出信噪比SNR output=P o/N o 噪声系数F =SNR input/SNR output通常用dB来表示NF= 10Log(F) 假设放大器是理想的线性网络,内部不产生任何噪声。那么对于该放大器来说,输出的功率Po以及输出的噪声No 分别等于Pi * Gain以及Ni*Gain。这样噪声系数=(Pi/Ni)/(Po/No)=1。但是现实中,任何放大器的噪声功率输出不仅仅有输入端噪声的放大输出,还有内部自身的噪声(Na)输出,下图为线性双端口网络的图示。 双端口网络噪声系数分析框图 Vs: 信号源电动势Rs: 信号源内阻

Ri: 双端口网络输入阻抗R L: 负载阻抗 Ni: 输入噪声功率Pi: 输入信号功率 No: 输出噪声功率Po: 输出信号功率 Vn: 该信号源内阻Rs的等效噪声电压Ro: 双端口网络输出阻抗 输出噪声功率: N o = N i * Gain + N a ; P o=P i * Gain 噪声系数= (P i * N o)/(N i* P o) = (N i * Gain + N a) /(N i * Gain)= 1 + Na/(N i * Gain) > 1 根据IEEE的噪声系数定义:The noise factor, at a specified input frequency, is defined as the ratio of (1) the total noise power per unit bandwidth available at the output port when noise temperature of the input termination is standard (290 K) to (2) that portion of (1) engendered at the input frequency by the input termination.” a.输入噪声被定义成负载在温度为290K下产生的噪声。 b.输入噪声功率为资用功率,也就是该负载(termination)能产生的最大功率。 c.假定了被测件和负载阻抗互为共轭关系. 如果被测件是放大器,并且噪声源阻抗为50ohm,那么假定了 该放大器的输入阻抗为50ohm。 综合上述的结论,我们可以这样理解噪声系数的定义:当输入噪声功率为290K温度下的负载所产生的最大功率情况下,输入信噪比和输出信噪比的比值。 资用功率指的是信号源能输出的最大功率,也可以称为额定功率。 信号源输出框图 只有当源的内阻和负载相等(复数互为共轭),源输出最大功率. P available= [V S/(R S+ R L)]2 * R L当R S= R L时候P available= V S2/(4*R S) 由此可见,资用功率是源的本身参数,它只和内阻以及电动势有关,和负载没有关系。

AN9640B安全性能综合测试仪

主要特点: ★国际化安规标准:满足GB4706.1-2005等国内外安规标准测试;符合JJG795-2004、JJG984-2004、JJG843-2007、JJG690-2003安规计量检定规程要求; ★测试迅速:以ARM7TDMI内核的微控制器为核心,测试通道实时捕获被测设备在测试过程中各参数变化情况,几秒钟内准确完成一项测试,最短在十秒内完成全部项目测试(耐压、绝缘、接地、泄漏、功率、启动六项测试),能满足生产线对测试时间的要求; ★输出方式先进:摒弃了传统仪表自耦变压器调节输出信号的方法,采用正弦脉宽调制(SPWM)技术产生50Hz或60Hz标准正弦波,经大功率MOS管驱动输出,实现了高电压和大电流的无触点调节,大大提高了仪器的可靠性; ★运行可靠:本系列测试仪整机线路采用了多种抗干扰措施,抗干扰能力强;同时具有硬件和软件保护,运行安全可靠; ★操作简单:本系列测试仪采用背光式液晶显示屏,光线柔和,清晰度高,受环境光线影响小;中文菜单提示操作步骤,光标指示,简明易懂;全屏显示测试结果,多组测试条件记忆,能方便地实现多种电器机型的测试; ★使用安全:自动过压、过流保护,使用更加安全; ★智能判别:可设定电压、电流下限判定,消除产品漏检;对产品测试失败,进行智能分析,声光报警。 适用对象: 各类家电生产制造商,以及进行家电安全规范检测认证的机构,科研院所 技术参数: 技术参数AN9640B 显示方式240×128点阵蓝屏 隔离变压器容量单相:2000W 6000W 过流保护门限电流大于30A,超过5s保护 报警方式声、光报警 接口功能RS232、97电源接口、报警灯接口、遥控接口 选配功能RS485接口、打印接口、脚踏开关接口、开关量接口蜂鸣器报警声音可开启,可关闭 测试组数15个测试组,每组7个测试步 接地电阻测试空载输出电压<12V 电流设定范围AC 10A 25A 50Hz/60Hz 1A/步 电流精度±(3%×设定值+0.18A) 电流稳定度小于0.4%(10A电流,100mΩ) 接地电阻测量范围/ 精度 10~600mΩ ±(3%×读数+5个字) 接地电阻上限设定范 围 10A:10~600mΩ;25A:10~300mΩ;1mΩ/步 接地电阻下限设定范 围 0~100mΩ 补偿电阻范围0~200 mΩ自动测量,可开、关

噪音计使用方法和注意事项

编号:SM-ZD-28651 噪音计使用方法和注意事 项 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制:____________________ 审核:____________________ 批准:____________________ 本文档下载后可任意修改

噪音计使用方法和注意事项 简介:该制度资料适用于公司或组织通过程序化、标准化的流程约定,达成上下级或不同的人员之间形成统一的行动方针,从而协调行动,增强主动性,减少盲目性,使工作有条不紊地进行。文档可直接下载或修改,使用时请详细阅读内容。 噪音计顾名思义是用来测量噪音及噪音控制的仪器设备,可以帮助改善工作环境,提高产品的成品率和人员工作效率。不过噪音计能否准确测量环境噪音,取决于使用者能否正确使用设备。这次我们来谈谈相关知识。 噪音计 噪音计使用方法: 测量时,应根据情况选择好正确档位,两手平握噪音计。其中测量噪声用的声级计,表头响应按灵敏度可分为四种: 1、“慢”:表头时间常数为1000ms,—般用于测量稳态噪声,测得的数值为有效值。 2、“快”:表头时间常数为125ms,一般用于测量波动较大的不稳态噪声和交通运输噪声等。快档接近人耳对声音的反应。 3、“脉冲或脉冲保持”:表针上升时间为35ms,用于测量持续时间较长的脉冲噪声,如冲床、按锤等,测得的数值

安规综合测试仪使用说明资料

MS2000/MS2000A安规综合测试仪使用说明书 目录 1.工作人员操作安全手册及测试前准备说明 1.1 一般规定 1.2 维护和保养 1.3 测试工作站 1.4 操作人员规定 1.5 测试安全程序规定 1.6 安全要点 2.安规测试简介 2.1 测试的重要性 2.2 交流接地电阻测试 2.3 绝缘电阻测试 2.4 耐压测试 2.5 泄漏电流测试 3.产品综述 3.1 产品简介 3.2 产品特点 4.技术参数 4.1 交流耐压 4.2 直流耐压 4.3 绝缘电阻 4.4 接地电阻 4.5 泄漏电流 5.其他功能 5.1 安全保护功能 5.2 记忆功能 5.3 工作模式保存 5.4 接口功能(可选) 5.5 实时时钟 5.6 显示 5.7菜单操作界面 5.8 键盘 6.仪器操作设置说明 6.1 中文菜单

6.2 按键的功能 6.3 界面说明 7.仪器面板结构排列 7.1 仪器前后面板示意图 7.2 面板各部分说明 7.3 接线操作说明 8.安全操作规程 9.随机附件 一、工作人员操作安全手册及测试前准备说明 1.1一般规定 a.使用测量仪前,请认真阅读该用户手册,按用户手册要求使用。 b.测量过程中,严禁操作人员身体触及仪器带电部位和被测负载壳体,谨防触电! c.拆接测试仪后面板上的接线时,请务必在切断电源,再行操作! d.进行绝缘和耐压测试时,被测负载与大地和周围物体应保持良好的电气隔离。 尤其注意:被测负载与流水线体应保持良好的电气隔离。 e.测量仪器必须安全接地。 注:本手册若有不详尽之处,请直接与本公司总部联系。 1.2维护和保养 1.2.1使用者的维护 为了防止意外触电的发生,请不要自行打开机器的盖子。如果机器有异常情况发生,请寻求我公司或指定的经销商给予维护。 1.2.2定期维护 本安全性能综合测试仪、输入电源线、测试线、测试插座和相关附件等每年至少要有一次仔细检验和校验一次,以保证使用者的安全和机器的精确性。如果测试仪是用于生产现场或其它恶劣条件下,必须缩短检验和校验周期。 1.2.3使用者的修改 使用者不得自行更改机器的线路或零件,如被更改,机器的保证则自动失效且本公司不负任何责任。使用未经本公司认可的零件或附件也不予保证。如发现送回检修的机器被更改,我公司会将机器的电路或零件修复回原来设计的状态,并收取维护费用。 1.3测试工作站 1.3.1位置选择 工作站的位置选定必须安排在一般人员非必经的处所,使非工作人员远离工作站。如果因为生产线的安排而无法做到时,必须将工作站与其它设施隔开,并且特别标明“测试工作站”。如果工作站与其他作业站非常接近时,必须特别注意安全的问题。在测试时必须标明“危险!测试执行中,非工作人员请勿靠近!”。 1.3.2输入电源

仪迪MN429XA安规综合测试仪说明书

耐压崩溃(Breakdown): 绝缘体在某些情况下会发生电弧或电晕的现象,如果电压逐渐被提升,绝缘体会在某一个电压值突然崩溃,这时电流的流量和电压值不会成等比例增加。 导电(Conductive): 在每立方公分的体积内,其电阻值不超过1000欧姆,或每平方公分的表面积内,其电阻值不超过100000欧姆。 导电体(Conductor): 一种固体或液体物质,可以让电流流过,在每立方公分的体积内,其电阻值不超过1000欧姆。 电流(Current): 电子在导体上的流动,其量测单位为安培(ampere)、毫安(milliampere)、或微安培(microampere)等,其代表符号为I。 介电体(Dielectric): 在两个导电体之间的绝缘物质,可以让两个导电体产生充电现象或出现电 位差。 直流电(DC): 电流只流向单一方向,具有极性的特点,一端的电位永远高另外一端。 耐压测试器(Hipot Tester): 通常应用在介电体耐压的测试仪器。 绝缘体(Insulation): 具有1000GΩ/cm的气体、液体或固体,其目的在于避免电流在两导电体之 间流通。 绝缘电阻测试器(Insulation Resistance Tester): 一种具有电阻量测到200MΩ以上能力的仪器,一般都必须在电阻表内使用一个高压电源供应器,量测能力才能超过200 MΩ以上。泄漏电流(Leakage): AC或DC电流流经绝缘体或其表面,在AC方面也同时会流经电容体,电流的流量和电压成正比例。绝缘电容体的阻抗值为恒定,除非发生耐压崩溃的现象。电阻( Resistance): 一种可以阻止电流流通的物质,在电流通过这种物质后,会用产生热量作为表现的方式,其单位为Ω,而代表符号为R。 跳脱点(Trip Point): 在介电耐压测试时可以被判定为不可接受条件的最低电流量。 电压(Voltage):电子流在两导体之间的压力,通常为驱动电流在导体上流通的压力,其代表符号V

安规综合测试仪校准方法及注意事项

安规综合测试仪校准方法及注意事项 一、概述 安规综合测试仪(以下简称安规测试仪)是用来测试产品安全性能的主要仪器,一般有:耐压测试,漏电流测试,接地电阻测试,绝缘电阻测试,等等。为了保证安规仪测试的准确性,相应地要对高压输出、漏电流测量、接地电阻测量和绝缘电阻测量等进行校准。 二、高压输出准确度的校准 1. 校准方法 安规综合测试仪输出的高压有交流电压和直流电压之分,电压高达5000V 以上。交流电压一般为工频50Hz或60Hz,校准包括交流电压输出准确度和电压波形失真。直流电压校准包括直流电压输出准确度和电压纹波大小。校准原理图如图1 所示: 安规综合测试仪输出的高压通过1000:1 标准高压分压器接入数字多用表的电压输入端或 失真仪输入端。如果是交流电压,利用数字多用表的交流电压测试功能,测得的值再乘1000 与安规仪指示值进行比较;利用失真仪测量电压波形失真,失真大小不能超过规定值。如果是直流电压,利用数字多用表的直流电压测试功能,测得的值再乘1000 与安规仪指示值进行比较;再利用数字多用表的交流电压测试功能,测得的值再乘1000 即为纹波,纹波大小不能超过规定值。 2. 注意事项 1000:1 标准高压分压器一般为高压电阻R1 与电阻R2 串联,再配合10MΩ输入阻抗的数字

多用表,构成1000:1的电压分压器(如:999MΩ与1.11MΩ串联,再配合10MΩ输入阻抗的数字多用表,1.11MΩ与10MΩ的并联电阻约为1MΩ,正好构成1000:1的电压分压器)。如果数字多用表的输入阻抗大于或小于10MΩ,就会影响标准高压分压器的分压比,测量也就失去了准确性。为了安全起见,电压应从低往高校准。测量交流电压波形失真和直流电压纹波大小时,应在输出电压接近满度位置测量。 三、漏电流测量准确度的校准 1. 校准方法 安规仪漏电流测试也有交流和直流之分,与输出的电压一致。当加交流高压时,就测交流漏电流,是直流高压就测直流漏电流。安规仪漏电流的设定一般为标称值:0.5mA、1mA、2mA、5mA、10mA、20mA、50mA 和100mA,等等。当被测试件加到规定的高压时,由于被测试件所承受耐压的能力,会有一些漏电流,当电流超过安规仪漏电流的设定时,仪器报安规综合测试仪报警,并切断高压,表示被测试件耐压测试不合格。有些安规仪具有实时显示漏电流的功能。漏电流校准原理图如图2所示: 安规综合测试仪输出的高压通过高压限流电阻(根据所测漏电流的不同,阻值作相应的改变,电流大,阻值小;电流小,阻值大)接入数字多用表的电流输入端,利用数字多用表的交流电流或直流电流测试功能,测试交流漏电流或直流漏电流。电压从低往高调节,当数字多用表显示的电流接近设定的漏电流值时,慢慢的调高电压,同时观察数字多用表显示的电流值,直到安规仪报警,此时显示的电流值即为漏电流的实测值。对于具有实时显示漏电流功能的安规仪,还要校准漏电流的显示准确度,这时只要把安规仪显示的漏电流值与数字多用表显示的电流值进行比较即可。

噪声测试仪使用说明书

Digital Sound Level Meter(噪声测试仪)使用说明 一、基本使用方法 1、档位调整。按下电源开关,屏幕显示其默认测量档位40~90dB档以及实时 测量声级。若屏幕出现“UNDER”或“OVER”,则表示当前所测声级不在该档位之间,需要按LEVER▲或▼键调整档位。 2、加权模式的选择。按A/C键选择。当需要测量以人为感受的声级时选择A 加权模式,当测量实际的声级时选择C加权模式。 3、读取实时的声级选择FAST,要获取当时的平均声级选择SLOW,可按 FAST/SLOW键选择。若要读取最大值,按MAX键。当在夜晚测量需打开屏幕背景灯时,按右下角的RS232键。 4、设置时间日期。在关机状态下按住MAX键再开机,屏幕显示时间状态,按 LEVER▲或▼键调整数据,按MAX键切换分,时,日,月等,调整完后关机。 二、数据存取方法 1、在仪器内存储数据:按FAST/SLOW键两秒以上,当屏幕闪烁有RECORD 字符时松开,此时仪器开始存储实时测量数据,直到屏幕显示FULL字符时说明已存满。 2、在仪器内删除数据:按LEVER▲键两秒以上,当屏幕出现ELR大字符时松 开,再按▼键两秒以上,当屏幕闪烁时松开,此时数据删除,屏幕恢复正常显示。 3、向计算机发送数据:首先在电脑上安装SoundLeverMeter程序,将仪器与电 脑连接,运行SoundLeverMeter程序,在打开界面上点击START开始接收数据。按住仪器的A/C键两秒以上,屏幕左上角出现SENDING MEMO字符,此时开始向计算机发送仪器内数据,直到将存储的资料发完。发送期间计算机的声级计工作界面会弹出一个Downloading Please Wait……提示框,发送完毕后再次弹出一个对话框,输入名字保存即可。 4、在计算机上读取数据:运行SoundLeverMeter程序,点击File下面的Open, 找出文件打开。

安规系列测试仪基本知识

安规系列测试仪基本知识 安规系列测试仪主要是用来检测电器产品是否漏电、是否接地良好、会不会伤害人身安全的专用测量仪器,主要检测项目有耐电压、泄漏电流、绝缘电阻和接地电阻。 1、耐电压检测:对被测电器的外壳或人体易触及的部位,与电源进线端子之间施加一个几千伏高压(交流或直流),检测在这种高电压下有多大的漏电流,漏电流超过一定值时就可能对人身构成伤害。 2、泄漏电流检测:分为动态泄漏和静态泄漏。 (1)静态泄漏:在被测电器的外壳和人体易触及的部位,分别与电源火线、零线端子之间施加额定工作电压的1.06倍电压,检测最大漏电流,此时被测电器不工作。施加的1.06倍电压应通过隔离变压器提供。 (2)动态泄漏:对被测电器供电运行的同时,进行与静态泄漏相同的检测(也称热态泄漏)。 (3)选择泄漏电流检测仪器时,应重点选择泄漏电流的输入阻抗和隔离变压器的容量。测试仪的输入阻抗要求模拟人体的阻抗网络,不同的电器产品标准有不同的人体网络模型,应正确选择,相应的国家标准有GB9706、GB3883、GB12113、GB8898、GB4943、GB4906、GB4706。泄漏电流测试仪输出隔离变压器的容量应与被测电容容量相适合。当被测电器是电机等,其启动电流比额定电流大几倍时,应按启动电流考虑。 3、绝缘电阻检测:对被测电器的外壳或人体易触及的部位,与电源进线端子之间施加直流电压(一般为1000V、500V或250V),检测在这种电压下的漏电流,折算成绝缘电阻。 4、接地电阻测试:对被测电器外壳与接地端子之间施加恒定的大电流(一般为10A或25A),检测在这种电流下的导通电阻。电阻过大起不到接地保护作用。

安规测试仪器(接地、高压、泄漏、绝缘)全自动点检盒使用说明

安规综合测试仪全自动点检盒简介 使用安规综合测试仪的电器生产厂家都知道,综合测试仪一般都是用插座输出连接到产品进行测试,只要按一下“测试”键即可完成产品安规(接地电阻/耐压/泄漏电流/绝缘电阻/功率)检验,大大降低了检验员的劳动强度和提高了生产效率。 一般无论国内3C认证或出口CB/UL/GS等认证及客户都有对安规测试仪器正常使用的点检要求,如果使用第一代接线柱方式的点检盒,“合格”和“不合格”点检状态是分开两个接线端子的,根本是无法正常对插座连接的综合测试仪进行点检,所谓的点检只不过是应付验厂检查罢了;第二代开关转换“合格”和“不合格”状态的点检盒,可以只接一个端子连接插头接到综合测试仪插座,通过转换状态开关进行仪器点检,但是要每个测试功能单独连接点检,操作还是不够方便,只能算可以正常进行综合测试仪点检。 综合测试仪全自动点检盒,完全解决综合测试仪点检难题! 点检操作时,把综合测试仪按点检盒标识及说明设置一组专用点检参数即可,点检盒连接的三线插头插到综合测试仪输出插座,接地测试夹接到接地“合格”端子,全部状态开关按到“合格”位置即可,按“测试”钮启动仪器,仪器按顺序每个功能点检测试结束(期间三合一点检无需点检盒操作,四合一功能只需按动点检盒“功能转换”开关一次即可),显示对应点检盒的全部功能合格;接地测试夹改接到接地“不合格(报警)”端子,全部状态开关按到“不合格(报警)”位置,按“测试”钮启动仪器,仪器按顺序每个功能点检测试结束(期间三合一点检无需点检盒操作,四合一功能只需按动点检盒“功能转换”开关一次即可),仪器报警显示对应点检盒的全部功能不合格。 有了综合测试仪专用全自动点检盒(也可以定制综合测试仪全自动/单机接线点检两用款),就有安全、方便、简单实用的点检过程,检验员乐意操作。从此安规仪器点检不在是应付认证和客户的形式程序,而是每天上班首先检查仪器状态的正常质量控制程序,最大程度控制产品安全风险!
