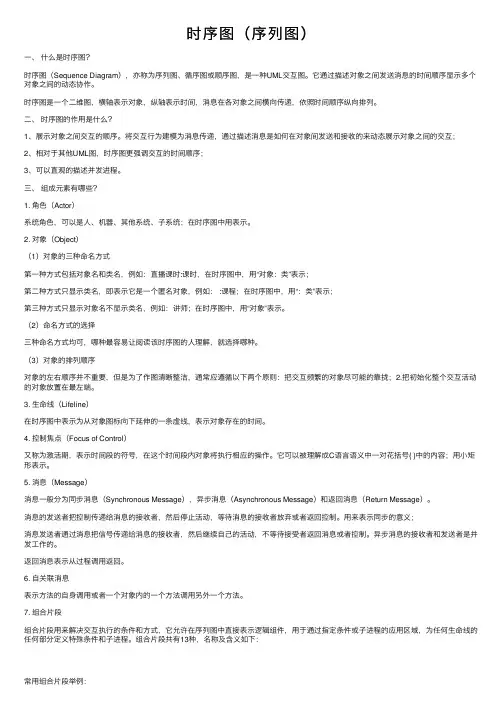

时序图（序列图）⼀、什么是时序图？时序图（Sequence Diagram），亦称为序列图、循序图或顺序图，是⼀种UML交互图。
它通过描述对象之间发送消息的时间顺序显⽰多个对象之间的动态协作。
时序图是⼀个⼆维图，横轴表⽰对象，纵轴表⽰时间，消息在各对象之间横向传递，依照时间顺序纵向排列。
⼆、时序图的作⽤是什么？1、展⽰对象之间交互的顺序。
将交互⾏为建模为消息传递，通过描述消息是如何在对象间发送和接收的来动态展⽰对象之间的交互；2、相对于其他UML图，时序图更强调交互的时间顺序；3、可以直观的描述并发进程。
三、组成元素有哪些？1. ⾓⾊（Actor）系统⾓⾊，可以是⼈、机器、其他系统、⼦系统；在时序图中⽤表⽰。
2. 对象（Object）（1）对象的三种命名⽅式第⼀种⽅式包括对象名和类名，例如：直播课时:课时，在时序图中，⽤“对象：类”表⽰；第⼆种⽅式只显⽰类名，即表⽰它是⼀个匿名对象，例如： :课程；在时序图中，⽤“：类”表⽰；第三种⽅式只显⽰对象名不显⽰类名，例如：讲师；在时序图中，⽤“对象”表⽰。
（2）命名⽅式的选择三种命名⽅式均可，哪种最容易让阅读该时序图的⼈理解，就选择哪种。
（3）对象的排列顺序对象的左右顺序并不重要，但是为了作图清晰整洁，通常应遵循以下两个原则：把交互频繁的对象尽可能的靠拢；2.把初始化整个交互活动的对象放置在最左端。
3. ⽣命线（Lifeline）在时序图中表⽰为从对象图标向下延伸的⼀条虚线，表⽰对象存在的时间。
4. 控制焦点（Focus of Control）⼜称为激活期，表⽰时间段的符号，在这个时间段内对象将执⾏相应的操作。
它可以被理解成C语⾔语义中⼀对花括号{ }中的内容；⽤⼩矩形表⽰。
5. 消息（Message）消息⼀般分为同步消息（Synchronous Message），异步消息（Asynchronous Message）和返回消息（Return Message）。
怎么看时序图--nand flash的读操作详解 2013-11-16 10:25:36分类：嵌入式这篇文章不是介绍 nand flash的物理结构和关于nand flash的一些基本知识的。
你需要至少了解你手上的 nand flash的物理结构和一些诸如读写命令操作的大概印象，你至少也需要看过 s3c2440中关于nand flash控制寄存器的说明。
由于本人也没有专门学过这方面的知识，下面的介绍也是经验之谈。
这里我用的 K9F2G08-SCB0 这款nand flash 来介绍时序图的阅读。
不同的芯片操作时序可能不同，读的命令也会有一些差别。
当然其实有时候像nand flash这种 s3c2440内部集成了他的控制器的外设。
具体到读写操作的细节时序(比如 CLE/ALE的建立时间，写脉冲的宽度。
数据的建立和保持时间等)，不明白前期也没有多大的问题。
因为s3c2440内部的nand flash控制器做了大部分的工作，你需要做的基本就是设置几个时间参数而已。
然后nand flash会自动进行这些细节操作。
当然如果处理器上没有集成 nand flash的控制器那么久必须要自己来写时序操作了。
所以了解最底层的时序操作总是好的但是上层一点的，比如读写操作的步骤时序（比如读操作，你要片选使能，然后发命令，然后发地址，需要的话还需发一个命令，然后需要等待操作完成，然后再读书数据）。
是必须要明白的。
这都不明白的话，怎么进行器件的操作呢也就是说 s3c2440 可以说在你设置很少的几个时间参数后，将每一个步骤中细微的操作都替你做好了。
（比如写命令，你只要写个命令到相应寄存器中，cpu内部就会协各个引脚发出适应的信号来实现写命令的操作）。
而我们所需要做的就是把这些写命令，写地址，等待操作完成。
等步骤组合起来。
从而完成一个读操作就像上面说的，虽然我们不会需要去编写每个步骤中的最细微的时序。
但是了解下。
会让你对每个操作步骤的底层细节更加明了先来看一个命令锁存的时序。
1、术语解释Tco对于任何一个时序器件，从时钟触发开始，到器件的输出端输出有效信号为止的这段时间，称为Tco。
缓冲延时（buffer delay）对于任何一个时序器件，其结构基本都包括内部逻辑电路和输出缓冲器，如图1-1是一个典型的结构图。
图1-1、典型时序器件结构图输出缓冲的作用是保存输出数据，以及一些电气参数的匹配，比如逻辑模块输出的信号为差分，而输出管脚要求为单端，则需要输出缓冲进行差分到单端的转换。
一些器件也会有输入缓冲器，由于延时的计算是以有效时钟触发为始端，所以这里不在讨论。
由此可见，Tco包括了输出缓冲之前的延时和输出缓冲延时两部分。
传播延时（propagation delay）信号从器件输出后就要经过传输线进行传输，信号在传输线上的延时就称为传播延时。
它只与信号传输速度和线长有关。
飞行时间（Flight time）飞行时间是，接收端的信号电平达到输出端信号电平所需的时间，这里的信号电平是指设计者所关心的信号点，记为Vmeas。
大多数的时序设计里，我们更关心的参数是飞行时间而不是传播延时，包括最大飞行时间和最小飞行时间。
飞行时间包含了传播延时和信号上升沿变化这两个因素。
图1-2为传播延时和飞行时间波形图，红线为接收端波形，黑色为输出端波形。
图1-2、传播延时和飞行时间在较轻的负载（如单负载）情况下，驱动端的上升沿几乎和接收端的信号的上升沿平行，所以这时候平均飞行时间和传播延迟相差不大；但如果在重负载（如多负载）的情况下，接收信号的上升沿明显变缓，这时候平均飞行时间就会远远大于信号的传播延迟。
这里说的平均飞行时间是指Buffer波形的Vms到接收端波形Vms之间的延时，这个参数只能用于时序的估算，准确的时序分析一定要通过仿真测量最大/最小飞行时间来计算。
最小飞行时间（或称First Switch Delay）和最大飞行时间（或称First Settle Delay）则是指接收端信号第一次达到参考信号电平和最后一次达到参考信号电平作用的时间。

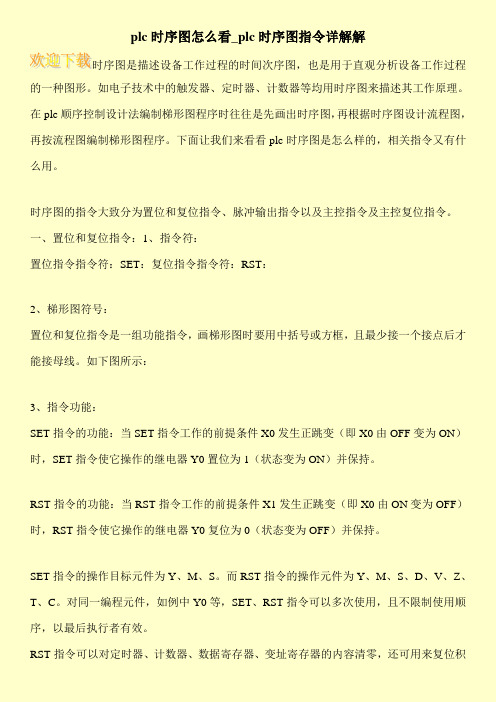

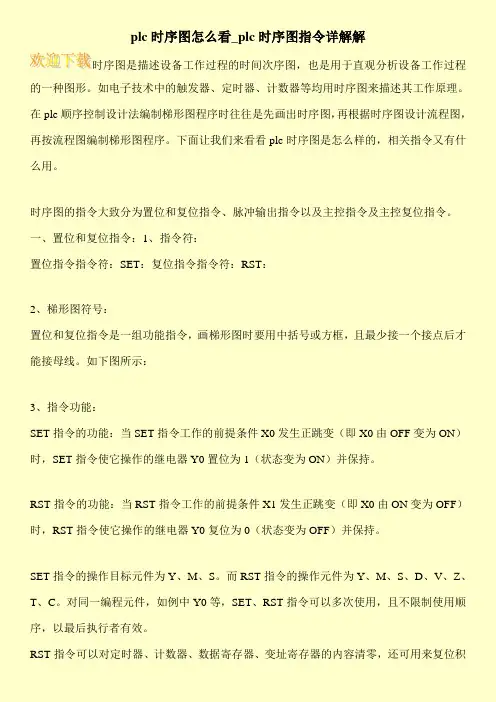

plc时序图怎么看_plc时序图指令详解解
时序图是描述设备工作过程的时间次序图，也是用于直观分析设备工作过程的一种图形。
如电子技术中的触发器、定时器、计数器等均用时序图来描述其工作原理。
在plc顺序控制设计法编制梯形图程序时往往是先画出时序图，再根据时序图设计流程图，再按流程图编制梯形图程序。
下面让我们来看看plc时序图是怎么样的，相关指令又有什么用。
时序图的指令大致分为置位和复位指令、脉冲输出指令以及主控指令及主控复位指令。
一、置位和复位指令：1、指令符：
置位指令指令符：SET：复位指令指令符：RST：
2、梯形图符号：
置位和复位指令是一组功能指令，画梯形图时要用中括号或方框，且最少接一个接点后才能接母线。
如下图所示：
3、指令功能：
SET指令的功能：当SET指令工作的前提条件X0发生正跳变（即X0由OFF变为ON）时，SET指令使它操作的继电器Y0置位为1（状态变为ON）并保持。
RST指令的功能：当RST指令工作的前提条件X1发生正跳变（即X0由ON变为OFF）时，RST指令使它操作的继电器Y0复位为0（状态变为OFF）并保持。
SET指令的操作目标元件为Y、M、S。
而RST指令的操作元件为Y、M、S、D、V、Z、T、C。
对同一编程元件，如例中Y0等，SET、RST指令可以多次使用，且不限制使用顺序，以最后执行者有效。
RST指令可以对定时器、计数器、数据寄存器、变址寄存器的内容清零，还可用来复位积。
时序图的用途包括显示在
时序图是一种用于展示时间序列数据的图表，它的用途广泛，可以在不同领域中被广泛应用。
首先，时序图可以用于展示历史数据和预测趋势。
在经济学领域，时序图可以用来展示国民生产总值、失业率、通货膨胀率等经济指标的历史走势，帮助人们了解经济发展的变化趋势。
在科学研究中，时序图可以用来展示实验数据的变化过程，帮助科研人员分析实验结果和预测未来趋势。
在商业领域，时序图可以用来展示销售额、利润等数据的发展趋势，帮助企业制定发展战略和预测市场变化。
其次，时序图可以用于监测和控制过程。
在工程领域，时序图可以用来监测设备运行状态、生产过程数据等，帮助工程师及时发现问题并进行调整。
在环境保护领域，时序图可以用来监测大气污染、水质变化等环境指标，帮助监管部门及时采取措施保护环境。
第三，时序图还可以用于分析相互关联的数据。
在医学领域，时序图可以用来展示患者的生理参数随时间的变化，帮助医生分析患者的病情变化趋势。
在市场营销领域，时序图可以用来展示不同产品销售额随时间的变化，帮助企业决策者分析产品间的竞争关系和市场需求。
此外，时序图也可以用于展示周期性变化和季节性变化。
在天气预报中，时序图可以用来展示气温、降水量等气象数据随时间的变化，帮助人们预测未来天气变
化。
在股票交易中，时序图可以用来展示股票价格、成交量等随时间的变化，帮助投资者分析股票市场的走势。
总之，时序图的用途非常广泛，它可以帮助人们更好地理解和分析时间序列数据，从而指导决策和预测未来趋势。
在不同领域中，时序图都起着重要的作用，成为人们分析数据、监测变化和预测趋势的有力工具。
CMOS电路时序分析时序分析是在数字电路设计中非常重要的一部分。
它涉及到信号在电路中传输所需的时间和序列。
由于CMOS（互补金属氧化物半导体）电路在现代电子设备中广泛应用，CMOS电路时序分析成为我们需要深入了解的主题。
本文将介绍CMOS电路时序分析的基本概念、方法和应用。
一、时序分析概述时序分析是指对数字电路中信号的到达时间和电平变化进行评估和分析的过程。
它主要关注信号的到达时间、延迟和稳定性等参数。
在CMOS电路中，时序分析可以帮助我们预测电路的工作速度、确定最大工作频率以及优化电路结构。
二、CMOS电路的时序分析方法1. 时序约束时序约束是指对电路中不同组件的时延要求进行规定。
通过设置适当的时序约束，可以确保电路在工作时满足设计要求。
常见的时序约束包括最小延迟、最大延迟和脉冲宽度等。
2. 时序图时序图是用于描述不同信号在电路中的传输时间和电平变化的图形表示。
通过时序图，我们可以清晰地看到信号的到达时间、时钟边沿以及数据稳定的时间点。
时序图是CMOS电路时序分析中常用的工具。
3. 时延计算在CMOS电路中，时延是指信号从一个点到达另一个点所需的时间。
时延计算是时序分析中的重要内容之一。
通过对电路中的传输门、寄存器和线路等进行时延计算，我们可以评估整个电路的传输时间和速度。
4. 延迟优化延迟优化是指通过调整电路的结构和参数来降低电路的传输时间和延迟。
在CMOS电路中，延迟优化可以通过合理选择晶体管尺寸、布局和电源电压等方式来实现。
优化后的电路可以提高工作速度和性能。
三、CMOS电路时序分析的应用1. 时钟频率计算通过时序分析可以计算出CMOS电路的最大工作频率。
这对于设计高性能微处理器和通信芯片等关键电路至关重要。
通过合理设计电路结构和选择优化策略，可以提高电路的时钟频率。
2. 延迟敏感电路设计在某些应用中，需要设计延迟敏感的电路，如高速传输接口和高频率通信系统。
通过对CMOS电路的时序分析，可以确定延迟敏感的路径，并使用合适的技术手段来降低延迟，以确保电路的可靠性和性能。
怎么看时序图--nand flash的读操作详解 2013-11-16 10:25:36分类：嵌入式这篇文章不是介绍 nand flash的物理结构和关于nand flash的一些基本知识的。
你需要至少了解你手上的 nand flash的物理结构和一些诸如读写命令操作的大概印象，你至少也需要看过 s3c2440中关于nand flash控制寄存器的说明。
由于本人也没有专门学过这方面的知识，下面的介绍也是经验之谈。
这里我用的 K9F2G08-SCB0 这款nand flash 来介绍时序图的阅读。
不同的芯片操作时序可能不同，读的命令也会有一些差别。
当然其实有时候像nand flash这种 s3c2440内部集成了他的控制器的外设。
具体到读写操作的细节时序(比如 CLE/ALE的建立时间，写脉冲的宽度。
数据的建立和保持时间等)，不明白前期也没有多大的问题。
因为s3c2440内部的nand flash控制器做了大部分的工作，你需要做的基本就是设置几个时间参数而已。
然后nand flash会自动进行这些细节操作。
当然如果处理器上没有集成 nand flash的控制器那么久必须要自己来写时序操作了。
所以了解最底层的时序操作总是好的但是上层一点的，比如读写操作的步骤时序（比如读操作，你要片选使能，然后发命令，然后发地址，需要的话还需发一个命令，然后需要等待操作完成，然后再读书数据）。
是必须要明白的。
这都不明白的话，怎么进行器件的操作呢也就是说 s3c2440 可以说在你设置很少的几个时间参数后，将每一个步骤中细微的操作都替你做好了。
（比如写命令，你只要写个命令到相应寄存器中，cpu内部就会协各个引脚发出适应的信号来实现写命令的操作）。
而我们所需要做的就是把这些写命令，写地址，等待操作完成。
等步骤组合起来。
从而完成一个读操作就像上面说的，虽然我们不会需要去编写每个步骤中的最细微的时序。
但是了解下。
会让你对每个操作步骤的底层细节更加明了先来看一个命令锁存的时序。

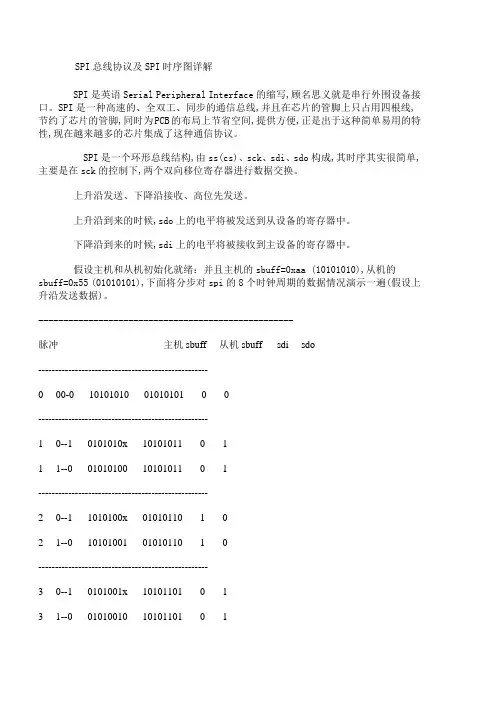

SPI总线协议及SPI时序图详解SPI是英语Serial Peripheral Interface的缩写,顾名思义就是串行外围设备接口。
SPI是一种高速的、全双工、同步的通信总线,并且在芯片的管脚上只占用四根线,节约了芯片的管脚,同时为PCB的布局上节省空间,提供方便,正是出于这种简单易用的特性,现在越来越多的芯片集成了这种通信协议。
SPI是一个环形总线结构,由ss(cs)、sck、sdi、sdo构成,其时序其实很简单,主要是在sck的控制下,两个双向移位寄存器进行数据交换。
上升沿发送、下降沿接收、高位先发送。
上升沿到来的时候,sdo上的电平将被发送到从设备的寄存器中。
下降沿到来的时候,sdi上的电平将被接收到主设备的寄存器中。
假设主机和从机初始化就绪：并且主机的sbuff=0xaa (10101010),从机的sbuff=0x55 (01010101),下面将分步对spi的8个时钟周期的数据情况演示一遍(假设上升沿发送数据)。
---------------------------------------------------脉冲主机sbuff 从机sbuff sdi sdo---------------------------------------------------0 00-0 10101010 01010101 0 0---------------------------------------------------1 0--1 0101010x 10101011 0 11 1--0 01010100 10101011 0 1---------------------------------------------------2 0--1 1010100x 01010110 1 02 1--0 10101001 01010110 1 0---------------------------------------------------3 0--1 0101001x 10101101 0 13 1--0 01010010 10101101 0 1---------------------------------------------------4 0--1 1010010x 01011010 1 04 1--0 10100101 01011010 1 0---------------------------------------------------5 0--1 0100101x 10110101 0 15 1--0 01001010 10110101 0 1---------------------------------------------------6 0--1 1001010x 01101010 1 06 1--0 10010101 01101010 1 0---------------------------------------------------7 0--1 0010101x 11010101 0 17 1--0 00101010 11010101 0 1---------------------------------------------------8 0--1 0101010x 10101010 1 08 1--0 01010101 10101010 1 0---------------------------------------------------这样就完成了两个寄存器8位的交换,上面的0--1表示上升沿、1--0表示下降沿,sdi、 sdo相对于主机而言的。

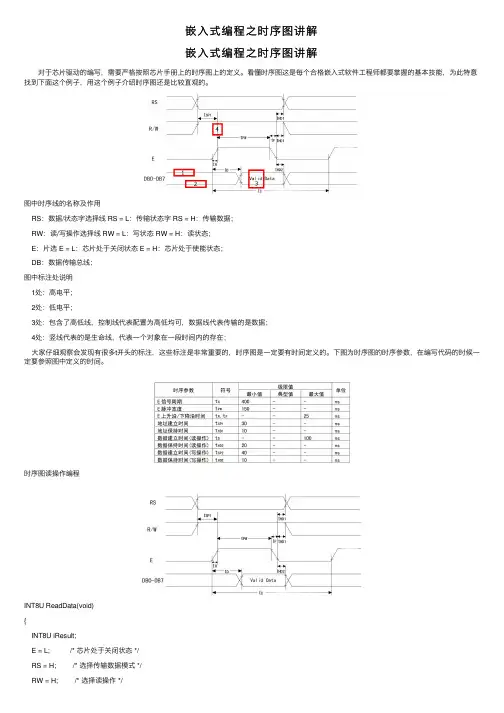

嵌⼊式编程之时序图讲解嵌⼊式编程之时序图讲解 对于芯⽚驱动的编写，需要严格按照芯⽚⼿册上的时序图上的定义。
看懂时序图这是每个合格嵌⼊式软件⼯程师都要掌握的基本技能，为此特意找到下⾯这个例⼦，⽤这个例⼦介绍时序图还是⽐较直观的。
图中时序线的名称及作⽤RS：数据/状态字选择线 RS = L：传输状态字 RS = H：传输数据；RW：读/写操作选择线 RW = L：写状态 RW = H：读状态；E：⽚选 E = L：芯⽚处于关闭状态 E = H：芯⽚处于使能状态；DB：数据传输总线；图中标注处说明1处：⾼电平；2处：低电平；3处：包含了⾼低线，控制线代表配置为⾼低均可，数据线代表传输的是数据；4处：竖线代表的是⽣命线，代表⼀个对象在⼀段时间内的存在；⼤家仔细观察会发现有很多t开头的标注，这些标注是⾮常重要的，时序图是⼀定要有时间定义的。
下图为时序图的时序参数，在编写代码的时候⼀定要参照图中定义的时间。
时序图读操作编程INT8U ReadData(void){INT8U iResult;E = L; /* 芯⽚处于关闭状态 */RS = H; /* 选择传输数据模式 */RW = H; /* 选择读操作 */DelayNS(30); /* tSP1 最⼩值：30ns 注意：在这⾥这么写只想让⼤家对时间概念深刻记忆⼀下, 根据控制器的执⾏速度可以省略掉，在很多单⽚机中⼀条指令执⾏时间⼤于30ns*/E = H; /* 芯⽚使能 tR 代表IO⼝翻转速度，速度取决于控制器硬件性能 */DelayNS(30); /* tD为数据建⽴稳定时间，最⼤为100ns */iResult = DB; /* 读出数据，DB代表的是实际控制器数据IO⼝ */DelayNS(120); /* tPW为⽚选信号的保持时间 */E = L; /* 关闭芯⽚,停⽌数据读取 */DelayNS(10); /* tHD1为地址信号的保持时间 */RS = L;RW = L;return iResult;}转⾃：https:///snail_turbo/article/details/20568237。

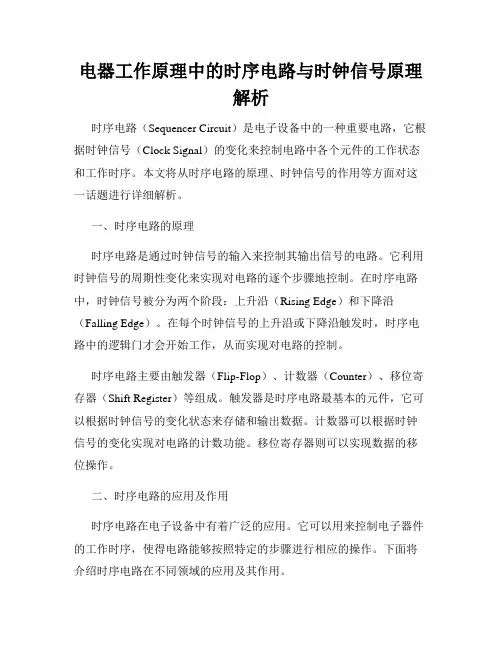

电器工作原理中的时序电路与时钟信号原理解析时序电路（Sequencer Circuit）是电子设备中的一种重要电路，它根据时钟信号（Clock Signal）的变化来控制电路中各个元件的工作状态和工作时序。
本文将从时序电路的原理、时钟信号的作用等方面对这一话题进行详细解析。
一、时序电路的原理时序电路是通过时钟信号的输入来控制其输出信号的电路。
它利用时钟信号的周期性变化来实现对电路的逐个步骤地控制。
在时序电路中，时钟信号被分为两个阶段：上升沿（Rising Edge）和下降沿（Falling Edge）。
在每个时钟信号的上升沿或下降沿触发时，时序电路中的逻辑门才会开始工作，从而实现对电路的控制。
时序电路主要由触发器（Flip-Flop）、计数器（Counter）、移位寄存器（Shift Register）等组成。
触发器是时序电路最基本的元件，它可以根据时钟信号的变化状态来存储和输出数据。
计数器可以根据时钟信号的变化实现对电路的计数功能。
移位寄存器则可以实现数据的移位操作。
二、时序电路的应用及作用时序电路在电子设备中有着广泛的应用。
它可以用来控制电子器件的工作时序，使得电路能够按照特定的步骤进行相应的操作。
下面将介绍时序电路在不同领域的应用及其作用。
1. 计算机在计算机的工作中，时序电路起到了举足轻重的作用。
时序电路可以控制计算机各个模块的操作，如CPU的控制信号、存储器的读写操作等，从而协调整个计算机系统的工作。
2. 通信在通信领域，时序电路被广泛应用于各种通信设备中。
它可以控制数据的传输时序，确保数据能够按照一定的规律进行传输，保证通信的可靠性和稳定性。
3. 工业控制时序电路在工业控制系统中也发挥着重要的作用。
例如，在自动化生产线上，时序电路可以控制各个机械装置的运行顺序，确保整个生产过程的顺利进行。
4. 数字系统时序电路是数字系统中的核心元件之一。
它可以控制数字信号的生成、传输和处理，以及数据的存储和调度等。
数字电路时序分析数字电路时序分析是指对数字电路中各个信号的时序关系进行分析和处理的过程。
在现代电子设备中，数字电路扮演着至关重要的角色。
了解数字电路的时序分析能够帮助我们有效地设计和优化电子设备，提高其性能和可靠性。
一、时序和时钟信号时序是指在数字电路中各个信号按照一定的时间顺序发生和传递的规则。
时序信号是指用来控制和同步数字电路中各个元件操作和数据传输的信号。
其中，时钟信号是最核心的时序信号，它在数字电路中起到非常重要的作用。
时钟信号确定了数字电路中各个时刻的起点和终点，决定了元件的状态和信号的传输。
二、时序分析的基本概念1. 时序图：时序图是用来描述数字电路中各个信号之间的时间关系和传输顺序的图形工具。
通过时序图，我们可以清楚地了解各个信号之间的关系，从而进行分析和调试。
2. 时序约束：时序约束是指在设计数字电路时，对其时序性能提出的要求，包括最大延迟、最小延迟、时钟频率等等。
时序约束的严格满足与否直接影响着电路的正确性和可靠性。
3. 时序敏感路径：时序敏感路径是指数字电路中传输延迟最长的路径。
在时序分析中，我们需要特别关注这些路径，确保其传输时间满足时序约束。
4. 时序错误：时序错误是指由于信号传输延迟、时钟频率等因素导致的数字电路功能上的错误。
通过时序分析，我们可以及时发现和排除这些错误，提高电路的可靠性和性能。
三、时序分析的方法和工具1. 时间图分析：时间图是时序分析中最基本的工具之一。
通过绘制信号的时序波形图，我们可以更直观地观察各个信号之间的时间关系，进而进行分析。
2. 逻辑仿真：逻辑仿真是一种通过计算机模拟数字电路的运行过程，以验证其时序性能的方法。
通过逻辑仿真，我们可以模拟不同的输入条件和时钟频率，分析电路的输出是否满足要求。
3. 时序约束验证：时序约束验证是通过使用专业的时序验证工具，对设计的数字电路进行时序约束的验证。
这些工具可以帮助我们全面、准确地分析电路的时序特性，提高设计的可靠性和性能。
74HC595引脚图时序图工作原理74HC595和74hc164一样是在单片机系统中常用的芯片之一他的作用就是把串行的信号转为并行的信号，常用在各种数码管以及点阵屏的驱动芯片，使用74HC595可以节约单片机mcu的io口资源，用3个io就可以控制8个数码管的引脚，他还具有一定的驱动能力，可以免掉三极管等放大电路，所以这块芯片是驱动数码管的神器.应用非常广泛。
74HC595引脚图74HC595管脚功能下面我来介绍一下74HC595工作原理：74HC595的数据端：QA--QH:八位并行输出端，可以直接控制数码管的8个段。
QH':级联输出端。
我将它接下一个595的SI端。
SI:串行数据输入端。
74hc595的控制端说明：/SCLR(10脚):低电平时将移位寄存器的数据清零。
通常我将它接Vcc。
SCK(11脚)：上升沿时数据寄存器的数据移位。
QA--QB--QC--...--QH；下降沿移位寄存器数据不变。
（脉冲宽度：5V时，大于几十纳秒就行了。
我通常都选微秒级）控制移位寄存器SCK上升沿数据移位SCK下降沿数据保持RCK(12脚)：上升沿时移位寄存器的数据进入存储寄存器，下降沿时存储寄存器数据不变。
通常我将RCK置为低电平，当移位结束后，在RCK端产生一个正脉冲（5V时，大于几十纳秒就行了。
我通常都选微秒级），更新显示数据。
控制存储寄存器RCK上升沿移位寄存器的数据进入存储寄存器RCK下降沿存储寄存器数据不变/G(13脚):高电平时禁止输出（高阻态）。
如果单片机的引脚不紧张，用一个引脚控制它，可以方便地产生闪烁和熄灭效果。
比通过数据端移位控制要省时省力。
注：74164和74595功能相仿，都是8位串行输入转并行输出移位寄存器。
74164的驱动电流(25mA)比74595(35mA)的要小,14脚封装，体积也小一些。
74595的主要优点是具有数据存储寄存器，在移位的过程中，输出端的数据可以保持不变。
时序图学习总结时序图(Sequence Diagram),一种交互图.用来显示对象之间的关系，并强调对象之间消息的时间顺序，同时显示了对象之间的交互。
用例就是需求流程说明，时序图则是流程的实际顺序。
时序图中包括如下元素：类角色，生命线，激活期和消息。
1，类角色(Class Role) 类角色代表时序图中的对象在交互中所扮演的角色，位于时序图顶部和对象代表类角色。
3，激活期(Activation) 激活期代表时序图中的对象执行一项操作的时期，在时序图中每条生命线上的窄的矩形代表活动期。
时序图1．按照交互发生的时间顺序，显示对象之间是如何调用的；2．描述了具体用例的详细流程；3．主要用途，是把用例表达的需求，转化为进一步、更加正式层次的精细表达。
4．用例常常被细化为一个或更多的时序图。
例如：读者还书的时序图序列图要达到某个特定的目标，必然要执行一系列的方法调用。
UML 序列图的典型用途就是显示出方法调用过程。
图二显示了一个交易事务中计算累计金额的序列图，调用从Sale 类的calcTotal() 方法开始，相关的代码片断在序列图之后给出。
术语说明：UML 把操作（Operation）定义为方法的特征（Signature）。
“方法”（Me thod）这一术语被保留给实现操作的代码。
但在Java 环境中，“方法”这一术语的应用范围更广泛一些。
在UML 序列图中，调用一个操作就叫做发送一个消息（Message）。
序列图实际上阐述了操作的具体实现，所以下面我们会较多地用到“方法”这个术语（偶尔也会用到“消息”这个术语）。
图二计算交易总金额的序列图为了便于把握序列图的总体情况，图一只显示了方法的名称。
详细的序列图可以显示出方法的参数和返回值。
在序列图中，对象以常规的UML 符号显示，即使用与对象所属的类一样的形状或符号（默认是矩形），再注明对象的名称，加上一个冒号，再加上相应的类名称。
然后再为整个名字加上下划线（例如，图二中的aProduct:Product）。
什么叫时序图？时序图的广义说明是：用来显示对象之间的关系。
并强调对象之间消息的时间顺序，同时显示了对象之间交互。
很难理解，的确，因为时序图可用在很多方面，所以才给出这种抽象的说明。
具体到数字电子技术上，时序图就是按照时间顺序画出各个输入输出脉冲信号的波形对应图。
我们还是用例子来说明吧！下图是一个开关控制一盏灯的时序图，我们设定开关断开为“0”，接通为”1”；而灯通电为“1”，断开为“0”.图中，表示了开关和灯的对应关系是开关通，灯亮，开关断，灯灭，非常清楚。
非常简约地、清楚地表示了两个或多个信号之间的关系这就是时序图的特点。
再看下面一个例子，这是输出Y和输入X0的时序图这个时序图告诉我们在输入信号的上升沿瞬间，输出Y只接通一个短短的时间，超过这个时间，尽管X0仍然接通，Y没有输出；直到X0断开后，又重新接通，重复这样的过程。
如果不画时序图，就不能这么清楚地很快理解。
时序图又叫逻辑控制时序图，因为它可以反映输出与其相应的输入之间的逻辑关系，如下图：图中，A，B是F的输入，也就是说，F和A,B之间存在着一定的逻辑关系。
那么如何从时序图中找出它们之间的逻辑关系呢？我们只有按照从上到下，从左到右的顺序关注每一个输入的上升沿和下降沿，写出相应的输入和输出逻辑关系，就会得到一张真值表，通过真值表就可分析得到其相应的逻辑关系。
通过上面所讲的方法，我们就可以写出A、B和F的真值表，如下表所示：比较一下我们在第一章中所学到的逻辑电路知识，马上可以判断这是一个“或”逻辑关系，即F=A+B。
有了逻辑代数式，就可以设计出完成上述功能的电路；有了逻辑代数式，就可以设计出在PLC中能完成上述功能的梯形图程序。
当然，上面是一个最基本的逻辑关系时序图，如果是复杂逻辑关系时序图，同样，也可以先画出输入和输出之间的真值表，再利用逻辑代数的理论进行化简，得到最简的逻辑代数表达式。
从而进一步设计出满足逻辑关系的电路图和梯形图程序。
进一步的知识大家参看相关的书籍和资料。
3个教程教你解读：器件时序图
1、如何读单片机的时序图，国外的一个培训文档，讲解得很精细，有兴趣有朋友好好读读。
2、MCU如何根据LCD的时序来写底层驱动
3、另外一个教程（整理自国内论坛）
具体内容如下：
时序时序，就是按照一定的时间顺序给出信号
就能得到你想要的数据，或者把你要写的数据写进芯片；
举个KM62256（三星的一种存储器）读数据的例子：
先给地址，地址保持的最短时间是：trc;
再给CS片选；片选滞后地址的最短时间可以算出来；
再给OE（读信号）；同样滞后的最短时间也可以算出来；
数据线上本来是高阻态；
这时，滞后OE一段时间之后，数据输出，直到数据有效输出并保持一段时间；然后OE变高；
然后CS变高；
然后改变地址；
这时数据仍然保持一段时间有效；然后无效；然后高阻；
你找一个KM62256（三星的一种存储器）看懂了，其它的芯片也都差不多了；时间参数参考下图：。
时序图？
1.为什么要画时序图
我们编码的时候，知道有的⽤例的业务逻辑按照⽐较确定的时间先后顺序进⾏展开。
这时候，我们就需要知道我们设计的系统中的不同类之间传递消息（可以认为是不同对象函数间的调⽤）要按照怎么样的顺序、传递什么消息、返回什么消息。
这时候⽤时序图是最好不过的了。
此外，⼤公司都在⽤，，这样也为了深刻把握软件在执⾏过程中的发⽣的变化。
2.时序图的定义
时序图是描述消息时间顺序的交互图。
在图形上，时序图是⼀张表，其中显⽰的对象沿横轴排列，从左到右分布在图的顶部；⽽消息则沿纵轴按时间顺序排序。
创建时序图时，以能够使图尽量简洁为依据布局。
3.画时序图的⼯具
⼀般来说都是使⽤visio,当然，如果项⽬⽐较⼩，也可以⼿绘，但是⼀般不提倡⼿绘。
4.如何绘制时序图？？。
器件时序图的作用与使用方法
操作时序永远是使用任何一个IC芯片的最主要内容。
以LCD1602为例对时序进行介绍。
首先要先了解LCD1602的引脚定义：
图1
如图1所示：
1 VSS 一般接地
2 VDD 接电源 +5V
3 V0 液晶显示器对比度调整端 接正电源时对比度最弱 接地电源时对比度
最高 对比度过高时会产生“鬼影” 使用时可以通过一个10K的电位器调整对比度 。
4 RS为寄存器选择 高电平1时选择数据寄存器、低电平0时选择指令寄存器。
5 R/W为读写信号线 高电平1时进行读操作 低电平0时进行写操作。
6 E (或EN)端为使能(enable)端 下降沿使能。
7 DB0 低4位三态、双向数据总线0位 最低位
8 DB1 低4位三态、双向数据总线1位
9 DB2 低4位三态、双向数据总线2位
10 DB3 低4位三态、双向数据总线3位
11 DB4 高4位三态、双向数据总线4位
12 DB5 高4位三态、双向数据总线5位
13 DB6 高4位三态、双向数据总线6位
14 DB7 高4位三态、双向数据总线7位 最高位
需要关注以下几个管脚：
3脚：VO，液晶显示偏压信号，用于调整LCD1602的显示对比度，一般会外接电位器用以调整偏压信号，注意此脚电压为0时可以得到最强的对比度。
4脚：RS，数据/命令选择端，当此脚为高电平时，可以对1602进行数据字节的传输操作，而为电平时，则是进行命令字节的传输操作。
命令字节，即是用来对LCD1602的一些工作方式作设置的字节；数据字节，即使用以在1602上显示的字节。
值得一提的是，LCD1602的数据是8位的。
5脚：R/W，读写选择端。
当此脚为高电平可对LCD1602进行读数据操作，反之进行写数据操作。
笔者认为，此脚其实用处不大，直接接地永久置为低电平也不会影响其正常工作。
但是尚未经过复杂系统验证，保留此意见。
6脚：E，使能信号，其实是LCD1602的数据控制时钟信号，利用该信号的
上升沿实现对LCD1602的数据传输。
7~14脚：8位并行数据口，使得对LCD1602的数据读写大为方便。
LCD1602的操作时序：
基本操作时序：
读状态：输入：RS=L，RW=H，E=H 输出：D0—D7=状态字写指令：输入：RS=L，RW=L，D0—D7=指令码，E=高脉冲输出：无读数据：输入：RS=H，RW=H，E=H 输出：D0—D7=数据写数据：输入：RS=L，RW=L，D0—D7=数据，E=高脉冲输出：无
当要写指令字，设置LCD1602的工作方式时：需要把RS置为低电平，RW 置为低电平，然后将数据送到数据口D0~D7，最后E引脚一个高脉冲将数据写入。
当要写入数据字，在1602上实现显示时：需要把RS置为高电平，RW置为低电平，然后将数据送到数据口D0~D7，最后E引脚一个高脉冲将数据写入。
LCD1602的时序图：
1．写时序
2.读时序
当要写命令字节的时候，时间由左往右，RS变为低电平，R/W变为低电平，注意看是RS的状态先变化完成。
然后这时，DB0~DB7上数据进入有效阶段，接着E引脚有一个整脉冲的跳变，接着要维持时间最小值为tpw=400ns的E脉冲宽度。
然后E引脚负跳变，RS电平变化，R/W电平变化。
这样便是一个完整的LCD1602写命令的时序。
时序图注意：1时间轴，如果没有标明，那么从左往右的方向为时间正向轴，即时间在增长。
2时序图最左边为某一根引脚的标识，表示此行图线体现该引脚的变化，上图分别标明了RS、R/W、E、DB0~DB7四类引脚的时序变化。
3有线交叉状的部分，表示电平在变化。
所以，由上可知，器件时序图的作用在于直观的显示出读写时序时各引脚电平的高低和变化情况，更有利于对各器件功能的学习和了解。
