地下室墙体砌筑

地下室外墙砖砌体施工方案1. 引言地下室外墙砖砌体施工是建筑工程中一个关键的步骤，它不仅能够美化建筑外观，还能够提供保护和隔离的功能。

本文将介绍地下室外墙砖砌体施工的方案，包括施工准备、砌筑方法和注意事项等内容。

2. 施工准备在进行地下室外墙砖砌体施工之前，需要进行以下准备工作：•砌砖材料：选择合适的砖块和砂浆，确保其质量符合相关标准。

•施工工具：准备好砖砌工具，如砖镐、砖钳、砂浆铲等。

•施工人员：安排经验丰富的砌筑工人进行施工。

•安全措施：确保施工现场的安全，如设置安全警示标志、穿戴安全防护装备等。

3. 施工方法地下室外墙砖砌体的施工一般采用钢筋混凝土墙体结构，其砌筑方法包括以下步骤：3.1 基础处理首先，需要对地下室外墙的基础进行处理，包括清理和防水处理。

清理基础上的土石杂物，并确保基础表面干净。

然后，在基础表面涂刷防水涂料，以提高墙体的防水能力。

3.2 布置参考线在基础处理完成后，根据设计要求，利用水平仪等工具在墙体上布置参考线。

参考线的作用是指导砖块的砌筑位置，确保墙体的垂直度和水平度。

3.3 砌筑砖墙根据参考线的指引，开始砌筑砖墙。

首先，将适量的砂浆涂在基础上，再将砖块按砌筑序列放置在砂浆上，注意保持砖与砖之间的垂直度和水平度。

砖与砖之间的缝隙应保持一致，并使用砂浆填充缝隙。

3.4 翻转角部位处理在墙体的翻转角部位，需要特殊处理。

可使用特制的转角砖块或将砖块剖切成适当的形状进行砌筑，以保持墙体的完整性和外观。

3.5 处理门窗洞口在墙体上的门窗洞口位置，需要进行专门处理。

首先，根据设计要求设置门窗洞口的位置和尺寸。

然后，根据洞口的尺寸剪裁砖块，并按砌筑序列进行砌筑。

洞口周围的砖缝可使用金属网和砂浆进行加固。

4. 注意事项在进行地下室外墙砖砌体施工时，需要注意以下事项：•砖块的选择：选择符合设计要求和施工标准的砖块，确保其质量合格。

•砂浆的搅拌：搅拌砂浆时，应按照比例加入水和砂浆材料，并充分搅拌均匀。

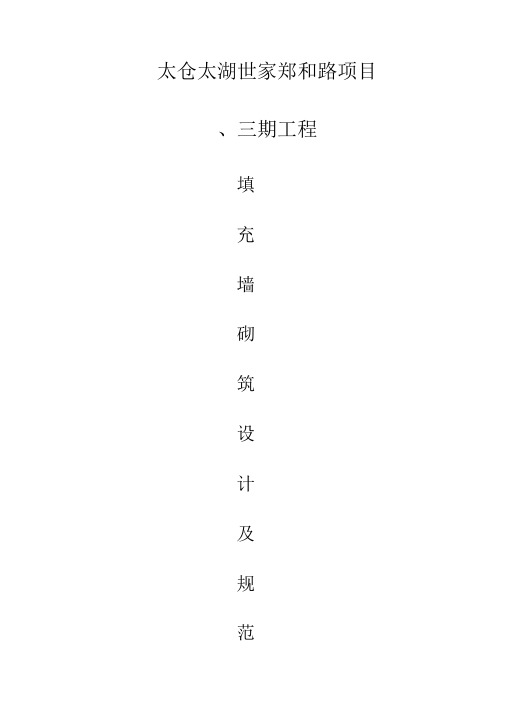

太仓太湖世家郑和路项目、三期工程填充墙砌筑设计及规范求（墙体砌筑工程技术交底附件）浙江省东阳第三建筑工程有限公司墙体砌筑设计及规范要求1、填充墙材料选用：1.1 、本工程本工程人防地下室所有平时、战时砖砌墙体用 200 厚 A5.0 级轻质加气混凝土砌块密度B06级（容重w 800kg/m3 ）砌筑。

1.2 、本工程人防地下室所有墙体均用 M5 号水泥砂浆砌至楼板底或梁底。

1.3、本工程±0.000 以上外墙及电梯井道及填充墙采用 MU7.5 混凝土多孔砖 M7.5 预拌砌筑砂浆砌筑。

1.4、室内墙体材料采用A5.0级轻质加气混凝土砌块密度B06级（容重w 800kg/m3 ） ,抗压强度不小于 5.0MPa 专用粘结剂砌筑。

1.5、±0.000 以下基础填充墙： MU25 混凝土实心砖， M10 预拌砌筑砂浆砌筑。

1.6 、厨卫管道井墙体为 100 厚砼多孔砖侧砌。

2 、填充墙须符合的设计及规范要求：2.1 、填充墙构造柱设置原则：1）墙长每隔5米设置一根。

当墙厚为100 "20时，每隔2.5米设一根;2）楼梯间四角各加一根;3）外墙转角处；4）当墙体交接处为两种不同类型的墙体材料时，此处需增设构造柱；5）女儿墙及通长窗台每隔2米设一根；6）构造柱应密切配合建施施工，当外墙为石材墙面时，填充墙必须另行采取进一步可靠加强措施。

2.2、填充墙中圈混凝土系梁设置原则：1）墙厚200、240时，当墙净高》4m，应设混凝土水平系梁一道；当墙净高》6m , 应设混凝土水平系梁二道；2）墙厚100、120时，当墙净高》3m，应设混凝土水平系梁一道；3）上述混凝土水平系梁设在门洞顶处或二分之一层高处，或三分之一层高处（两道系梁），截面尺寸及配筋构造见《12G614-1》图集第20页。

2.3、构造柱与主体结构连接构造填充墙构造柱的设置位置除各层建筑平面及相关结施图纸示出者外，均按上述构造柱设置原则执行，有关图纸已注明者外构造柱断面亦可据墙身厚度按下图选用，与主体结构连接构造见《12G614-1》图集15页。

地下室改造工程施工方案一、砌筑工程（一）主体结构施工工艺流程主体结构工程的施工顺序：弹线、抄平、立皮数杆→扎构造柱钢筋→砌主体普通砖墙或加气混凝土砌块墙→支模板、扎板筋、梁筋→安装预埋预留件→浇构造柱、圈梁、现浇楼板砼→安装板。

（二）砌体工程普通砖和加气混凝土砌块进场必须随车带材质报告，进场后按规定随机抽样送检，砌筑所用砂浆，进场必须有材质证明，且按规定抽样送检。

加气混凝土砌块砌体砌筑采用匹数杆，严格将灰缝厚度控制在8～12mm以内，砌筑时采用一顺一丁挤浆法，避免垂直通缝，以保证砂浆饱满度，转角和内外墙交接处应同时咬槎砌筑；对不能同时砌筑的地方，应砌成斜槎,且斜槎长度不应小于高度的2/3,如临时间断处留斜槎确有困难，除转角外，也可作成阳槎；沿墙高每500mm配2φ6.5墙体拉结筋，每边伸入墙体长度不得小于1000mm，接槎处灰缝应密实通顺。

加气混凝土砌块墙与构造柱交接处必须留大马牙槎，且每层需先退后进，进出必须整齐，以保护构造柱断面。

对于构造柱四面均是墙体的，特别应注意成品保护，以免杂物掉入，增加清理难度。

四、混凝土及钢筋混凝土施工1、主体钢筋的绑扎（1）检查钢筋的质量出厂合格证明，按规定作力学性能复试，钢筋应无老锈及油污，然后按施工现场平面图规定的位置，分号堆放好。

（2）绑扎时应按设计要求，在钢筋上画出箍筋间距，根据边线将箍筋套在受力筋上逐个绑扎，要预留出搭接部位的长度，箍筋与受力钢筋要保持垂直，箍筋弯钩叠合处，应沿受力钢筋方向错开位置，柱钢筋必须与各层纵横的圈梁钢筋绑扎紧。

（3）在绑扎梁钢筋时，要严格按图纸要求绑扎，搭接长度要符合《钢结构工程施工及验收规范》的有关要求，弯起筋的弯起点和角度应符合施工规范和设计要求。

（4）梁与构造柱钢筋交叉处，梁钢筋要放在柱受力钢筋内侧，搭接时，其搭接长度或锚入柱内长度要符合设计要求。

梁钢筋绑扎完好，要加水水泥砂浆垫块，以控制受力的钢筋保护层。

（5）板缝钢筋绑扎时，要先支完缝模板作完预检，将预制圆孔外露预应力筋弯成弧形，两块板的预应力外露筋互相交叉，然后绑通长Φ6水平构造筋和竖向拉结筋。

地下室防火分区隔墙砌筑方案
1、墙下有地梁处，直接在砼垫层上砌墙，在门洞口2.1M 过梁标高处设水平QL200*500，QL配筋8φ14，箍筋φ8@200，混凝土标号C25。

2、墙下无地梁处，切、凿砼垫层并下挖至-6.0M地梁处，作600*300㎜地梁，配筋参照相应DL配筋，后砌墙。

3、所有墙体均参照结构说明设GZ，GZ锚固在DL上。

4、所有墙体均为200厚水泥焦渣空心砖，M10水浆，压筋参照结构说明，门洞口两侧应有相应砼块（以便安门）。

5、墙体在与通道交接处断开至顶，断开尺寸参照2008年5月家俱城刘宏提供通道图，断开两侧应有KZ或GZ。

金联置业工程部
专业负责人：
负责人：
2008年5月27日。

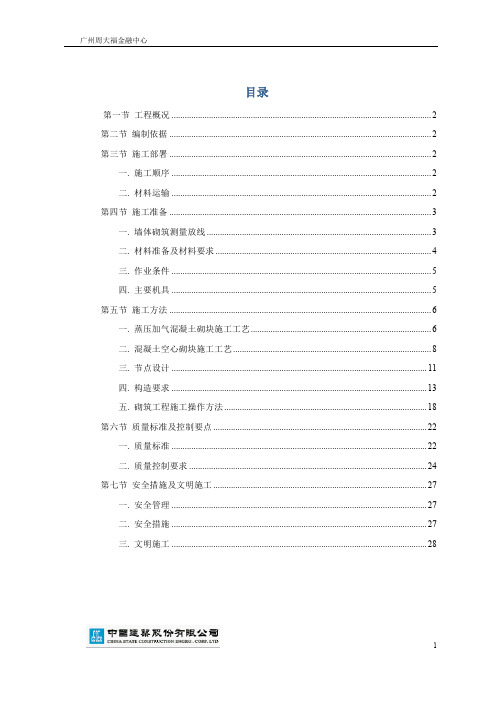

目录第一节工程概况 (2)第二节编制依据 (2)第三节施工部署 (2)一. 施工顺序 (2)二. 材料运输 (2)第四节施工准备 (3)一. 墙体砌筑测量放线 (3)二. 材料准备及材料要求 (4)三. 作业条件 (5)四. 主要机具 (5)第五节施工方法 (6)一. 蒸压加气混凝土砌块施工工艺 (6)二. 混凝土空心砌块施工工艺 (8)三. 节点设计 (11)四. 构造要求 (13)五. 砌筑工程施工操作方法 (18)第六节质量标准及控制要点 (22)一. 质量标准 (22)二. 质量控制要求 (24)第七节安全措施及文明施工 (27)一. 安全管理 (27)二. 安全措施 (27)三. 文明施工 (28)第一节工程概况广州周大福金融中心项目总建筑面积50.6988万㎡，塔楼、裙楼地下室五层，地下建筑面积10.3447万㎡。

地下室外墙为防水钢筋混凝土墙，外墙内侧夹墙采用普通混凝土小型空心砌块，用M5水泥砂浆砌筑；内墙除钢筋混凝土墙外，为150/200蒸压加气混凝土砌块墙，用M5混合砂浆砌筑。

第二节编制依据1.《建筑工程施工质量验收统一标准》 GB50300-20012.《建筑抗震设计规范》 GB50011-20013.《砌体工程施工质量验收规范》 GB50203-20114.《砌体结构设计规范》 GB50003-20015.《蒸压加气混凝土砌块建筑构造》 03J1046.《蒸压加气混凝土砌块》 GB/T11968-20067.《混凝土小型空心砌块建筑技术规程》 JGJT14-20048.《中南建标图集》 03ZG3139.《蒸压加气混凝土砌块自承重墙体技术规程》 DBJ15-82-201110.本工程施工图纸及技术咨询单第三节施工部署一. 施工顺序塔楼地下室结构已完工，首先对塔楼地下室砌体结构工作面展开施工。

待裙楼地下室结构完工，提供出砌体砌筑工作面，再依次对裙楼A区、B区、C区展开施工。

二. 材料运输材料运输主要采用井架作垂直运输，人工手推车作水平运输。

地下室砌体技术交底一、工程概况本工程地下室为_____平方米，砌体结构采用_____材料。

砌体施工质量直接影响地下室的使用功能和安全性，因此施工人员必须严格按照技术要求进行操作。

二、施工准备1、材料准备（1）砖：品种、规格、强度等级必须符合设计要求，并有出厂合格证、试验单。

砖应色泽均匀，边角整齐。

（2）水泥：一般采用_____号普通硅酸盐水泥或矿渣硅酸盐水泥，应有出厂合格证和复试报告。

（3）砂：宜用中砂，过 5mm 孔径筛子，配制 M5 以下砂浆，砂含泥量不超过 10%，M5 及其以上砂浆，砂的含泥量不超过 5%，不得含有草根等杂物。

（4）掺合料：有石灰膏、粉煤灰和磨细生石灰粉等，生石灰粉熟化时间不得少于 7d。

（5）其他材料：拉结钢筋、预埋件、木砖等，提前做好防腐处理。

2、主要机具应备有砂浆搅拌机、大铲、刨锛、托线板、线坠、钢卷尺、灰槽、小水桶、砖夹子、小线、筛子、扫帚、八字靠尺板、钢筋卡子、铁抹子等。

3、作业条件（1）地下室结构已验收，并办理好验收手续。

（2）弹出轴线、墙边线、门窗洞口线，经复核，办理预检手续。

（3）立皮数杆：宜用 30mm×40mm 木料制作，皮数杆上注明门窗洞口、木砖、拉结筋、圈梁、过梁的尺寸标高。

皮数杆间距15～20m，转角处均应设立，一般距墙皮或墙角 50mm 为宜。

皮数杆应垂直、牢固、标高一致，经复核，办理预检手续。

（4）根据最下面第一皮砖的标高，拉通线检查，如水平灰缝厚度超过 20mm，用细石混凝土找平，不得用砂浆找平。

（5）常温天气在砌筑前一天将砖浇水湿润，冬期施工应清除表面冰霜。

（6）砂浆配合比经试验室确定，准备好砂浆试模。

三、操作工艺1、工艺流程拌制砂浆→确定组砌方法→排砖撂底→砌筑→勾缝→检查验收2、拌制砂浆（1）砂浆配合比应采用重量比，计量精度水泥为±2%，砂、灰膏控制在±5%以内。

（2）宜用机械搅拌，搅拌时间不少于 15min。

地下室砌筑墙体技术交底一、本地下室砌筑墙体是指地下一层、地下二层、地下三层的所有砌筑墙，体均为砼空心小砌块，同时均为填充墙。

二、本地下室砌筑墙体材料均采用砼空心小砌块。

砌筑砂浆为M10水泥砂浆，砖标号为MU10（有材料间掌握）。

三、本地下室填充墙采用二种砼空心砖（均指砖宽度），一种是190宽（用于砌筑大于等于190宽的墙），另一种是90宽（用于砌筑地下室周边衬墙等）。

四、本砖砌筑灰缝厚度8mm～12mm（一般选择10mm），皮数杆分划时选择200模数。

五、拉结筋选用φ6钢筋，长度一般为不小于700，不大于1/5L长（因为墙长为5m，一般拉结筋为1000）。

拉结筋间隔600设置（三皮），190宽、90宽拉结筋均为二根，端部有弯钩。

六、拉结筋采用种植方法，用汇丽锚固剂。

锚固剂分二种材料混合使用，比例为40：1（重量比）。

既黄褐色胶泥状胶和白色粉状物拌合均匀后使用，随拌随用，时间过长既固化，一次拌量不宜过多。

本锚固剂固化时间和外界温度升高成正比，所以热天更加注意拌合数量。

用φ8钻孔，孔深大于100，用吹风机吹出孔内灰尘，必须用吹风杆塞入小孔内进行吹孔、清灰，严禁在外表面吹风。

然后嵌入锚固剂，后用φ6钢筋种植，φ6钢筋尖端部敲扁。

拉结筋种植后24小时候后进行砌墙。

七、所有门档二边，空门档二边均设砼空心小砌块芯柱，内配2Φ12钢筋，底部种植钢筋方法，上连接在现浇门过梁内，门过梁采用现浇高度为190（根据砖模数，配筋参照图纸，根据跨度定），凡墙高大于等于3.8m时，中间增设一道圈梁，用砼空心小砌块专用U形砌块作为圈梁块，中间再用4Φ10钢筋，箍筋选用φ6@200。

构造柱用砼空心小砌块芯柱替代，同样上下种植各2Φ12钢筋，上部、下部均和原结构顶板、底板连接。

构造柱设置间距不大于墙长5m，当门档也作为构造柱时，此门档边的芯柱顶和顶板连接。

门过梁采用现浇，几何模数为190高，配筋用4Φ12,箍筋用φ6@200。

八、本地下室均设砼导墙，砼标号均为C25，导墙高度：地下三层300mm，地下二层250mm，地下一层250mm，砼导墙内，种植钢筋，高度为砼导墙高度收短50，间距800。

粘土空心砖砌筑施工方案一、工程概况（一）砌筑设计部分：墙体设计1、地下室外墙均为300厚钢筋混凝土墙，地下室隔墙采用200厚粘土空心砖，用M7.5水泥砂浆砌筑。

2、地上部分外墙除钢筋砼墙外均采用200~300厚粘土空心砖，内墙采用200 厚粘土空心砖及100厚多孔砖，公建外墙贴60及80厚膨胀聚苯保温板，住宅外墙贴60厚膨胀聚苯保温板，上均加钢筋网片。

3、本工程墙体的基础部分详见结构图，钢筋混凝土梁、板、柱均为现浇，所有预制构件的安装必须与建筑详图配合，按平面位置预留相应埋件（或采用其他方法）以确保预留构件与主体建筑可靠连接。

4、本工程墙体除结构注明外±0.00以下所有墙体用M7.5水泥砂浆，±0.00 以上所有墙体用M5混合砂浆砌筑，暖风专业所有砌筑风道内壁用20厚保温砂浆随砌随抹光，暖风专业所有设备用房，待设备安装完后再砌墙体。

5、所有砌体抗震构造拉结等措施依据结构专业总说明要求施工。

外墙外保温做法参见10J121-A..C.D型《外墙外保温建筑构造》，进行施工其构造技术要求满足《外墙外保温工程技术规范》JGJ144-2004.（二）设计参数1、建筑物抗震设防烈度6度。

2、建筑物耐火等级地上部分：一类建筑为一级、二类建筑为二级。

3、地下室耐火等级为一级。

4、地下室防火等级为二级。

5、设计使用年限50年。

6、屋面防水等级 II级7、砌体施工质量控制为B级8、室内环境污染控制类别：住宅为I类，公建为I类。

（三）节能设计一〉公建G墙体：外围护墙烧结空心砌块300厚，住宅部分外贴60厚膨胀聚苯保温板，公建部分1〜3#楼外贴80厚膨胀浆保温板。

Q楼梯：设门窗封闭，内墙体为烧结粘土空心砖或钢筋砼墙，外贴20厚岩棉保温板。

Q外墙：当体形系数W0.3时，采用300mm粘土空心砌块墙加60mm膨胀聚苯板保温，平均传热系数Km=0.6W/m2℃；当体形系数三0.3时，采用300mm粘土空心砌块增加80mm膨胀聚苯板保温，平均传热系数：Km=0.48W/tf℃.二〉住宅Q外墙：300mm粘土空心砖墙或钢筋砼墙增加70mm膨胀聚苯板保温，K=0.56W/tf℃Q楼梯间隔墙：200mm钢筋砼墙外贴20mm岩棉板保温，K=1.43W/tfr二、烧结粘土空心砖砌块相关技术要求：（一）砂浆要求1、稠度砂浆的稠度应根据砌体材料的品种，具体的施工方法以及施工时的气温条件等选择。

一、工程概况本工程为地下砌筑工程，主要包括地下室墙体、柱、梁等结构砌筑。

工程位于XX市XX区，总建筑面积为XX平方米，地下室分为两层，层高分别为4.5米和3.5米。

结构形式为钢筋混凝土框架结构，抗震设防烈度为7度，抗震等级为二级。

二、施工准备1. 材料准备- 砌筑材料：砖块、水泥、砂、石子、钢筋等。

- 砌筑工具：砖刀、水平尺、线锤、托线板、铁锹、簸箕等。

2. 机械设备准备- 混凝土搅拌机、运输车、泵送设备、振捣器等。

3. 人员准备- 施工人员：砖工、混凝土工、电工、焊工等。

4. 施工现场准备- 施工现场平整、排水畅通。

- 施工道路畅通，便于材料运输。

三、施工工艺1. 基坑支护- 采用喷射混凝土、锚杆、钢筋网片等材料进行基坑支护。

- 喷射混凝土厚度不小于50mm，强度等级不小于C20。

2. 墙体砌筑- 砌筑前，先进行弹线，确定墙体厚度、高度、门窗洞口位置等。

- 砌筑墙体时，先砌筑基础，再砌筑墙体。

- 砌筑墙体时，采用一顺一丁砌筑法，灰缝饱满度不小于80%。

- 墙体转角处应设置构造柱，构造柱应与墙体同时施工。

3. 柱子砌筑- 柱子砌筑前，先进行弹线，确定柱子位置、尺寸等。

- 柱子砌筑时，采用一顺一丁砌筑法，灰缝饱满度不小于80%。

- 柱子顶部应设置钢筋网片，并与楼板钢筋焊接。

4. 梁板砌筑- 梁板砌筑前，先进行弹线，确定梁板位置、尺寸等。

- 梁板砌筑时，采用一顺一丁砌筑法，灰缝饱满度不小于80%。

- 梁板顶部应设置钢筋网片，并与楼板钢筋焊接。

四、质量控制1. 材料质量：严格按照设计要求和质量标准选用材料，确保材料质量合格。

2. 施工质量：严格按照施工工艺进行施工，确保施工质量符合设计要求。

3. 检查验收：施工过程中，严格执行检查验收制度，确保施工质量。

五、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。

2. 施工现场设置安全警示标志，确保施工安全。

3. 施工过程中，严格遵守操作规程，防止安全事故发生。
