电路第十五章复习题

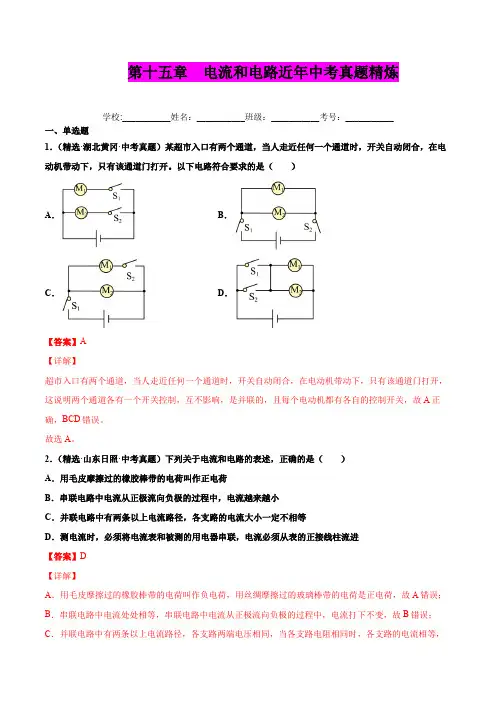

第十五章电流和电路近年中考真题精炼学校:___________姓名：___________班级：___________考号：___________一、单选题1．（精选·湖北黄冈·中考真题）某超市入口有两个通道，当人走近任何一个通道时，开关自动闭合，在电动机带动下，只有该通道门打开。

以下电路符合要求的是（）A．B．C．D．【答案】A【详解】超市入口有两个通道，当人走近任何一个通道时，开关自动闭合，在电动机带动下，只有该通道门打开，这说明两个通道各有一个开关控制，互不影响，是并联的，且每个电动机都有各自的控制开关，故A正确，BCD错误。

故选A。

2．（精选·山东日照·中考真题）下列关于电流和电路的表述，正确的是（）A．用毛皮摩擦过的橡胶棒带的电荷叫作正电荷B．串联电路中电流从正极流向负极的过程中，电流越来越小C．并联电路中有两条以上电流路径，各支路的电流大小一定不相等D．测电流时，必须将电流表和被测的用电器串联，电流必须从表的正接线柱流进【答案】D【详解】A．用毛皮摩擦过的橡胶棒带的电荷叫作负电荷，用丝绸摩擦过的玻璃棒带的电荷是正电荷，故A错误；B．串联电路中电流处处相等，串联电路中电流从正极流向负极的过程中，电流打下不变，故B错误；C．并联电路中有两条以上电流路径，各支路两端电压相同，当各支路电阻相同时，各支路的电流相等，故C错误；D．电流表使用时，要与被测电路串联，测电流时，必须将电流表和被测的用电器串联，电流必须从表的正接线柱流进，负接线柱流出，故D正确。

故选D。

3．（精选·江苏镇江·中考真题）为防止因超载或电动车进人而造成电梯安全事故，镇江某小区在电梯内安装了管控系统：当检测到电梯超载，或监控到电动车进入电梯时，电机不工作使电梯停止运行。

电梯超载时开关1S将断开，电动车进入时开关2S将断开。

则符合上述要求的电路是（）A．B．C．D．【答案】A【详解】当检测到电梯超载，或监控到电动车进入电梯时，电机不工作使电梯停止运行，说明两开关串联，两个都闭合才能工作，故BCD不符合题意，A符合题意。

人教版九年级物理上册第十五章电流和电路知识点+单元测试人教版九年级物理上册第十五章《电流和电路》知识点+单元测试_电荷第十五章电流和电路知识点第一节电荷摩擦起电1、电荷：带电体：物体有了吸引轻小物体的性质，我们就说是物体带了电（荷）。

这样的物体叫做带电体。

自然界只有两种电荷——被丝绸摩擦过的玻璃棒带的电荷是正电荷（＋）；被毛皮摩擦过的橡胶棒上带的电荷叫做负电荷（－）。

电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。

带电体既能吸引不带电的轻小物体，又能吸引带异种电荷的带电体。

电荷：电荷的多少叫做电荷量，简称电荷，符号是Q。

电荷的单位是库仑（C）。

2、检验物体带电的方法：①使用验电器。

验电器的构造：金属球、金属杆、金属箔。

验电器的原理：同种电荷相互排斥。

从验电器张角的大小，可以判断所带电荷的多少。

但验电器不能检验带电体带的是正电荷还是负电荷。

②利用电荷间的相互作用。

③利用带电体能吸引轻小物体的性质。

3、使物体带电的方法：（1）摩擦起电：定义：用摩擦的方法使物体带电。

背景：宇宙是由物质组成的，物质是由分子组成的，分子是由原子组成的，原子是由位于中心的原子核和核外的电子组成的，原子核的质量比电子的大得多，几乎集中了原子的全部质量，原子核带正电，电子带负电，电子在原子核的吸引下，绕核高速运动。

原子核又是由质子和中子组成的，其中质子带正电，中子不带电。

在各种带电微粒中，电子电荷量的大小是最小的，人们把最小电荷叫做元电荷，通常用符号e表示。

任何带电体所带电荷都是e的整数倍。

6.25×1018个电子所带电荷等于1C。

在通常情况下，原子核所带的正电荷与核外所有电子总共带的负电荷在数量上相等，整个原子呈中性，也就是原子对外不显带电的性质。

原因：由于不同物质原子核束缚电子的本领不同。

两个物体相互摩擦时，原子核束缚电子的本领弱的物体，要失去电子，因缺少电子而带正电，原子核束缚电子的本领强的物体，要得到电子，因为有了多余电子而带等量的负电。

九年级物理上册《第十五章电流和电路》练习题及答案（人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．学习了电学知识，小明提出下列四个观点，你认为正确的是A．有电源就有电流产生B．电荷的移动形成电流C．电阻的大小是它两端的电压和通过它的电流决定的D．金属导体中电流的方向与自由电子定向移动方向相反2．对电流的理解下列说法正确的是（）A．电荷运动就能形成电流B．电流的方向与电荷运动方向相同C．只要电路闭合，电路中就有电流D．电流方向规定与正电荷定向移动方向相同3．电路中要形成电流的条件是()A．电路中有电源B．电路中有电源，还要形成通路C．导体中有自由电荷D．有用电器和电源4．下列关于电流和电压的说法中正确的是（）A．大量电荷的移动形成电流B．自由电子定向移动的方向为电流方向C．通过导体的电流越大，导体两端的电压就越低D．电路两端有电压，电路中可能会有电流5．下列常见的电流中最大的是A．雷电的电流B．房间灯泡的电流C．家用空调器的电流D．手电筒中的电流6．如图所示，当开关闭合时，发生的现象是（1）灯正常发光（2）灯不亮（3）电源会被烧坏（4）灯会被烧坏A．（1）和（4）B．（2）和（4）C．（3）和（4）D．（2）和（3）7．如图所示，四个选项中电路图与实物图对应的是（）A．B．C．D．8．如图甲所示，验电器A带负电，B不带电。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，下列说法正确的是（）A．金属棒中电流方向由A到BB．两验电器最终都不带电C．验电器B将要失去电子D．金属棒中的自由电子发生了定向移动9．如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（）A．灯不亮，铃不响B．灯亮，铃响C．灯不亮，铃响D．灯亮，铃不响10．小明把两只不同规格且完好的小灯泡和两节干电池连接成如图所示的电路，当他检查电路连接正确后，闭合开关，发现只有小灯泡L1不亮，原因是（）A．小灯泡L1短路B．小灯泡L2短路C．小灯泡L1断路D．小灯泡L1电阻太小二、填空题11．物理小组的同学在活动课中，用4个大小接近的柠檬、形状相同的4个铜片和4个铁片做了以下实验：分别取一个铜片和一个铁片相隔约5cm的距离分别插入每个柠檬中，再将这样的4个柠檬串联，即用导线将一个柠檬上的铜片和另一个柠檬上的铁片依次连起来，如图所示，然后将二极管接入接线夹A、B之间，可观察到二极管发光。

初三物理第十五章 电流和电路一. 两种电荷1、摩擦起电：摩擦过的物体有了吸引轻小物体的性质，我们就说物体带了电。

2、两种电荷：正电荷的规定：用丝绸摩擦过的玻璃棒所带的电荷。

负电荷的规定：用毛皮摩擦过的橡胶棒所带的电荷。

3、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。

带电体排斥带同种电荷的物体;带电体吸引带异种电荷的物体和轻小物体。

例：1、A 带正电，A 排斥B ，B 肯定带正电；2、A 带正电，A 吸引B ，B 可能带负电也可能不带电。

（A 、B 都是轻小物体） 4、电荷量 定义：电荷的多少叫电荷量。

单位：库仑（C ） 一个电子所带电荷量是1.6×10-19 C （元电荷）5、验电器 作用：检验物体是否带电。

原理：利用同种电荷相互排斥6、摩擦起电的实质：电荷的转移 （参与摩擦的两个物体带上了等量的异种电荷） 由于不同物体的原子核束缚电子的本领不同，所以摩擦起电并没有新的电荷产生，只是电子从一个物体转移到了另一个物体，失去电子的带正电，得到电子的带负电。

7、导体和绝缘体定义：容易导电的物体。

常见材料：金属、石墨、人体、大地、 酸、碱、 盐水溶液（金属导电靠的是自由电子）导电原因：导体中有大量的可自由移动的电荷定义：不容易导电的物体。

常见材料：橡胶、玻璃、陶瓷、塑料、油、空气、纯水等。

不易导电的原因：几乎没有自由移动的电荷。

③ 导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。

一定条件下，绝缘体也可变为导体。

例如：1、干木头（绝缘体）、湿木头（导体）2、玻璃通常是绝缘体、加热到红炽状态（导体）。

②绝缘体 ①导体【例题解析】1、物体有了轻小物体的性质，我们就说物体带了电，或者说带了电荷。

2、用的方法使物体带电叫摩擦起电。

3、通常把用丝绸摩擦过的玻璃棒带的电荷叫；把用毛皮摩擦过的橡胶棒带的电荷叫。

4、自然界只有种电荷，电荷相互排斥，电荷相互吸引。

5、的多少叫电荷量，简称电荷；电荷的单位，简称，符号为。

1 2 3 4 5 6 7 8 9 10 11
4. [2023·深圳模拟]某学校安装了“人脸识别测温门禁一体 机”，如图甲所示。要求人脸数据识别成功，且体温不高 于37.3 ℃才能把门锁打开，请把这种一体机的电路图(图 乙)连接完整。 解：如图所示。
1 2 3 4 5 6 7 8 9 10 11
5. 【物理与日常生活】物理的发展极大地改变了我们的生 活，家庭电路现代化的一个典型例子就是可以利用光传感 器制成的光控开关S1和声传感器制成的声控开关S2来控制 电灯，使电灯只在夜晚有人经过发出声音后才亮，这样可 以避免不必要的电能浪费，从而节约宝贵的能源。请在方 框中画出这个电路图并用字母标出对应元件的名称。 解：如图所示。
子，在水温低于45 ℃ 时，指示灯不发光，水温高于45 ℃
时，指示灯发光。下列电路图中符合安全用电且能实现该
杯子的指示灯功能的是(
)
条件 温度高于45 ℃
温控开关S1 保持闭合
温控开关S2 保持断开
温度低于45 ℃
保持断开
保持闭合
1 2 3 4 5 6 7 8 9 10 11
A
B
C
D
答案：C 思路点拨：对于题干条件要求比较复杂的设计电路，可采 取将题干信息代入选项排除的方法。
1 2 3 4 5 6 7 8 9 10 11
多用电器型
6. [2023·吕梁交城模拟]某地下停车场装有车位引导灯，在车 位上方安装有超声波车位探测器。当没有车辆停在车位 时，超声波探测器的信号(相当于开关)控制绿灯亮，有车 辆停在车位时，超声波探测器的信号控制红灯亮，红灯和 绿灯不能同时亮，下列电路设计符合要求的是( B )
A
B
C
D
1 2 3 4 5 6 7 8 9 10 11

控制开关也要先装在__火___线上，再进入灯座。 （2）不要弄湿用电器。 （3）保护好用电器的绝缘体，不使它的火线裸露。 （4）对于有金属外壳的家用电器，其外壳要___接__地____。 （5）在户外，不要靠近高压带电体。 4、触电的应急措施：迅速____切_断__电__源_____或用干燥的木棍、竹竿挑开电线；
1、实验室常用的变阻器是： 滑动变阻器
电阻箱
2、滑动变阻器的原理：改变电阻丝的长度来改变电 阻的大小
3、滑动变阻器的作用是:
（1）保护电路 （2）作用：改变电路的电流或用电器两端的电压，即限流或调 压。
4、接法：与被调节的用电器串联；接入原则：一上一下，不 能同上或同下；通电前阻值应调至最大处
5、滑动变阻器的结构示意图和电路符号：
总电阻等于各串联电阻之 和
即_________R__=__R__1+R2
干路中的电流等于各支路
电即流__之__和__I__=_I_1_+__I_2___
各支路两端电压相等
即_____U__=_U__1_=_U__2___
总电阻的倒数等于各并联电阻
倒 即_数_之__1和_/__R__=_1_/__R__1_+_1_/__R_2
典题分析
• 例1. 输电导线的线芯一般都是用铜制成的而不用铁， 这是为什么？
• 分析：在输电导线的长度和横截面积一定的情况下， 应选用导电性能较好的材料。
• 解答：因为在长度和横截面积相同的情况下，铜导线 的电阻比铁导线的电阻小，所以选用铜而不用铁。
• 说明：输电导线的电阻越小，可以快速减少输电导线 上的损耗的电能。
压触电的方法是不_要_靠__近_高__压__带_电__体__. • 但因9．电判流断__火_线__或过_，零小人线没可有用感__觉_测_. _电__笔___。其工作时虽有电流流过人体，

人教版九年级物理全一册《第十五章电流和电路》章节练习题-带含答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．甲、乙、丙三个轻质带电泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的情形如图所示，已知丙球带正电，则下列判断正确的是（ ）A ．甲球带正电，乙球一定带负电B ．甲球带负电，乙球可能不带电C ．甲球带正电，乙球可能不带电D ．甲球带负电，乙球一定带正电2．电路创新设计可以给我们带来很多好处，比如合江的新型电动公交车。

新型电动公共汽车的动力来源于电动机，它的设计充分考虑了要保证人身安全，前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。

如图中符合要求的电路是（ ）A ．B ．C ．D ．3．如图所示，某电子元件的一个节点（分支点）O 处共有三条线路，其中125mA,9mA I I ==。

以下电流中，可能为I 3大小的是（ ）A ．5mAB ．9mAC ．14mAD ．0mA4．冬奥会火炬外壳在1000 ℃的温度下不会起泡、开裂、轻盈、坚固，与该材料无关的（ ）A．导电性好B．硬度大C．耐高温D．密度小5．如图是我国自主生产的某品牌智能汽车和发动机结构简图，展现了“中国智造”的科技风采。

下列说法正确的是（）A．汽车的发动机为汽油机B．该内燃机压缩冲程中内能转化为机械能C．汽车行驶过程中能与空气摩擦创造电荷D．汽车发动机的做功冲程使汽车获得动力6．如图所示，甲是一根被毛皮摩擦过的带负电的橡胶棒，无风条件下，气球向甲靠近但未与之接触。

再用一根没有摩擦过的橡胶棒乙把甲和气球连接起来，如图所示，以下说法正确的是（）A．甲在与毛皮摩擦过程中得到了电子B．由图可以判断：气球一定带正电C．由图可知：甲与毛皮摩擦后，产生了更多的负电荷从而带电D．图中，甲有一部分电荷可以通过乙从甲移动到气球，使电荷发生转移7．下列说法中正确的是（）A．在分子、原子核和质子这些微观粒子中，空间尺度最小的是原子核B．与橡胶、塑料这些材料相比，铁更容易导热C．与陶瓷、铜这些材料相比，硅更容易导电D．人类最早发明的热机是内燃机8．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。

人教版九年级物理全一册《第十五章电流和电路》章节练习题-含答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．用下列物体将如图所示电路中a和b两点连接起来，可以使小灯泡发光，这个物体可能是（）A．玻璃棒B．塑料尺C．橡皮擦D．铅笔芯2．小丽将被毛衣摩擦过的塑料牙刷靠近细小水流时，发现水流发生了弯曲，如图所示。

关于这一现象，下列说法正确的是（）A．牙刷和水流一定带同种电荷B．牙刷和水流一定带异种电荷C．牙刷和水流的分子间存在引力D．牙刷带电后能吸引细小水流3．将灯泡L1和L2接入如图所示电路，闭合开关。

下列说法不正确的是（）A．灯泡L1先亮，灯泡L2后亮B．通过灯泡L1的电流方向是由A向BC．用一根导线直接接在B、C两个接线柱上，灯泡L2不发光D．不可以用导线直接连接A、C两个接线柱，会烧毁电源4．图中，能直接测量通过灯L1电流的电路是（）A．B．C．D．5．如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开。

下列对上述实验过程的分析，错误．．的是（）A．毛皮摩擦过的橡胶棒带负电B．金属箔片张开是由于同种电荷相互排斥C．用石墨棒连接两金属球的瞬间，电流方向由乙到甲D．若用玻璃棒连接两金属球，乙的金属箔片也会张开6．如图所示的电路中，若A灯比B灯亮，则通过A、B两灯的电流大小关系是（）A．I A>I B B．I A＜I B C．I A=I B D．无法确定7．如图所示的电路，下列分析正确的是（）A．只闭合S1时，L1发光、L2不发光B．闭合S1、S2时，L1、L2并联，A2测L1电流C．只闭合S2时，L1不发光、L2发光D．闭合S1、S2时，L1、L2串联，A1、A2示数相等8．如图甲所示的电路中，闭合开关后，两个电流表指针偏转情况均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.30A，0.26A B．1.04A，0.26AC．0.23A，1.06A D．0.26A，1.04A二、填空题9．《晋书·五行志》中记载道“衣中忽有火，众威怪之。

九年级物理全册第十五章电流和电路必考知识点归纳单选题1、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G 接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（）A．电源没电B．开关断路C．灯泡断路D．灯泡短路答案：B将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符合题意。

故选B。

2、毛皮和橡胶棒摩擦，下列说法正确的是（）A．毛皮和橡胶棒原来不显电性，所以不带任何电荷B．通过摩擦可以生成大量电荷C．通过摩擦迫使原子核发生转移，若失去原子核，则物体带正电D．通过摩擦迫使核外电子发生转移，若失去电子，则物体带正电答案：DA．毛皮和橡胶棒原来不显电性，是因为毛皮和橡胶棒原来带的正负电荷总量相等，所以不显电性，而不是不带任何电荷，故A错误；B．摩擦起电的实质是电荷发生转移，而不是生成新电荷，故B错误；CD．通过摩擦可以使得核外电子发生转移，若失去电子，则物体带正电，故C错误，D正确。

故选D。

3、如图所示，当只闭合开关S时，两灯均不亮；若同时闭合开关S1和S时，只有灯L2亮。

则电路中可能出现的故障是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路答案：A根据电路图可知，只闭合开关S时，只有L1接入电路中，两灯均不亮，说明电路出现了断路现象；同时闭合开关S1和S时，只有灯L2亮，说明灯L1断路，故A符合题意，BCD不符合题意。

故选A。

4、如图所示为部分电路结构，若用一根导线在a、b、c、d四个接线柱之间连接，则下列分析正确的是（）A．若a与b，c与d连接，则只有L1发光B．若a与b，b与d连接，则只有L2发光C．若a与b，b与c连接，则L1、L2并联D．若a与b，b与d连接，则L1、L2串联答案：AA．若a与b，c与d连接，由于c与d连接将灯泡L2短路，则只有L1发光。

⒐

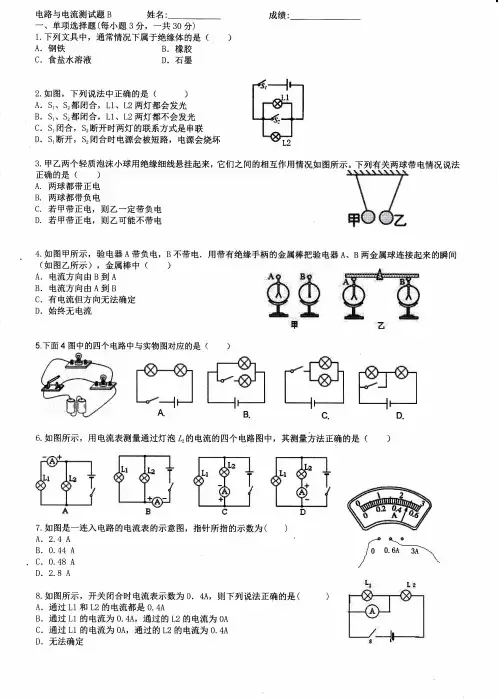

6.如 图所示 ,用 电流表测量通 过灯泡 鸟的电流 的四个 电路 图中,其 测量方法正确 的是 (
7.如 图是一连入 电路 的电流表 的示意 图,指 针所指 的示数为 ( 4A A。 2。 B。 0.44A
C。 0。 48 A
D。 2.8A
8.如 图所示 ,开 关 闭合时 电流表示数为 0。 狙 ,则 下列说法正确 的是 (
几项工作 :
测量处 A
B
C
电流 (安 ) 0,5
0.2
0.3
(1) 在连接 电路时,开 关应处于~状
ቤተ መጻሕፍቲ ባይዱ
态 。(选 填断开或 闭合 )
(2) 比较上表数据 ,可 以得 出结论是 :
(3) 小丽把 电流表接入 A点 ,当 闭合开关时,发 现电流表指针如图甲所示,出 现这故障的原因是
。
(4) 为了使实验 结论有普遍性 ,请 你提 出改进 的建议 :
A。 通过 L1和 咙 的 电流都是 0。 狃
B。 通过 u的 电流为 0.狃 ,通 过 的 ⒓ 的电流为 OA
C。 通过 L1的 电流为 OA,通 过 的 ⒓ 的电流为 0。 独
D。 无法确定
` 厂0盗
9.小 红和小丽用 电流表测量 同一 电路 中的电流
( 测量值为 2。 纵 ,则 实 际测得 的电流应该是
C。 S1闭 合 ,s2断 开 时两灯 的联系方式是 串联
D。 S1断 开 ,S2闭 合 时 电源会被短路 ,电 源会烧坏
3.甲 正确
的乙两是个(轻质)泡沫
小球用绝缘细
线悬挂起来
,它
们
之
间
A.两 球都带正 电
B.两 球都带负 电
C,若 甲带正 电,则 乙一定带负 电

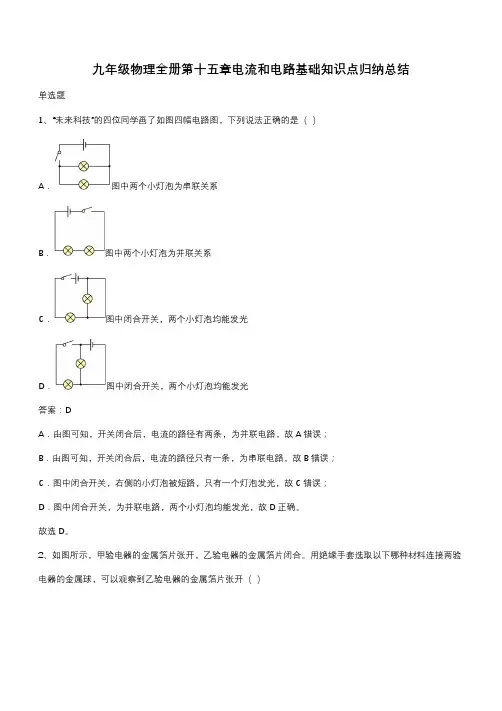

九年级物理全册第十五章电流和电路基础知识点归纳总结单选题1、“未来科技”的四位同学画了如图四幅电路图，下列说法正确的是（）A．图中两个小灯泡为串联关系B．图中两个小灯泡为并联关系C．图中闭合开关，两个小灯泡均能发光D．图中闭合开关，两个小灯泡均能发光答案：DA．由图可知，开关闭合后，电流的路径有两条，为并联电路，故A错误；B．由图可知，开关闭合后，电流的路径只有一条，为串联电路，故B错误；C．图中闭合开关，右侧的小灯泡被短路，只有一个灯泡发光，故C错误；D．图中闭合开关，为并联电路，两个小灯泡均能发光，故D正确。

故选D。

2、如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。

用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（）A．干木条B．橡胶棒C．玻璃棒D．石墨棒答案：D验电器甲金属箔张开，说明甲带电。

连接两验电器的金属球，原来不带电的验电器乙金属箔张开，说明验电器乙带上了电，所以连接甲乙的物体应该是导体，干木条、橡胶棒、玻璃棒都是绝缘体，石墨棒是导体，故ABC不符合题意，D符合题意。

故选D。

3、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转如图乙所示，则通过灯泡L1、L2的电流分别为（）A．1.2 A，0.3 AB．0.32 A，1.28 AC．1.28 A，1.6 AD．1.28 A，0.32 A答案：A灯泡L1与灯泡L2并联，电流表A2测量干路电流，电流表A1测量灯泡L2的电流，干路电流大于支路电流，完全相同的电流表指针偏转如图乙所示，说明电流表A2选择大量程，读数为1.5A，电流表A1选择小量程，分度值为0.02A，读数为0.3A，即通过灯泡L2的电流为0.3A，通过灯泡L1的电流为I1=I−I2=1.5A-0.3A=1.2A总故A符合题意；BCD不符合题意。

故选A。

4、关于玻璃棒与绸子摩擦起电，下列说法正确的是（）A．玻璃棒因失去电子而带正电B．玻璃棒对电子的束缚能力弱，得到电子而带负电C．将摩擦后的玻璃棒靠近绸子，它们会相互排斥D．这一过程产生了新的电荷答案：AAB．玻璃棒与绸子摩擦，玻璃棒原子核对电子的束缚能力弱，会失去电子而带正电，绸子原子核对电子的束缚能力强，会得到电子带负电。

九年级物理全册第十五章电流和电路必练题总结单选题1、航天器穿上新型陶瓷材料制成的耐热“外衣”，主要是利用这种材料的（）A．绝缘性好B．密度大C．耐高温和隔热性好D．延展性好答案：CA．绝缘性好是反映不容易导电，与耐热没有关系，故A不符合题意；B．航天器为了减小自身的重力，要选择密度小的物质，故B不符合题意；CD．航天器在与空气摩擦的过程中，内能增加，温度升高，需要有耐高温和隔热性好的材料，与延展性无关，故C符合题意，D不符合题意；故选C。

2、医院入口处的扫码测温系统工作时，扫码为绿码，开关S1闭合；测温正常，开关S2闭合。

只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行。

下列电路设计符合要求的是（）A．B．C．D．答案：DA．只要扫码为绿码，开关S1闭合或者测温正常，开关S2闭合，电动机就会工作，故A不符合题意；B．若测温正常，开关S2闭合，电动机就工作，故B不符合题意；C．若扫码为绿码，开关S1闭合，电功机就工作了，故C不符合题意；D．只有扫码为绿码，开关S1闭合，且测温正常，开关S2闭合，电动机才会工作，故D符合题意。

故选D。

3、新冠病毒疫情防控期间，为保障小区内居民安全，小区门口安装了车辆识别系统，小区内部车辆门禁系统可以自动识别栏杆抬起，外部车辆不能被识别，需要工作人员检测后，按钮视为手动开关，其工作原理图可以表示为（）A．B．C．D．答案：A小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看作一个自动开关，按钮看作一个手动开关，则两个开关单独都能打开大门，即两个开关并联后再与电动机串联，故A符合题意，BCD不符合题意。

故选A。

4、有一种自动控制的楼道灯，用表示“声敏”开关，有声音时闭合；用表示“光敏”开关，楼道光线非常暗时闭合。

在晚上楼道内有人走动发出声音时，“光敏”和“声敏”开关都闭合灯才亮。

下列图中能实现以上功能的是（）A．B．C．D．答案：B根据题意可知声控开关和光控开关串联后同时控制灯泡的。

第十五章电流和电路达标测试卷（时间：60分钟分数：100分）一、选择题(每小题4分,共40分)1.甲、乙、丙三个轻小物体,甲排斥乙,乙吸引丙。

若乙带正电,则()A.甲一定带正电B.甲一定带负电C.丙一定带负电D.丙一定不带电2.关于静电的知识,下列说法正确的是( )A.摩擦起电创造了电荷B.用丝绸摩擦玻璃棒,正电荷从丝绸转移到玻璃棒上C.用毛皮摩擦橡胶棒,电子从毛皮转移到橡胶棒上D.互相吸引的两个轻小物体,一定是带了异种电荷3.小东将两只小灯泡和两节干电池连接成如图所示电路,闭合开关后,发现小灯泡L2亮,小灯泡L1不亮。

故障原因是( )A.小灯泡L2断路B.小灯泡L2短路C.小灯泡L1断路D.小灯泡L1短路4.小谢在做实验时,先连成如图所示的电路,闭合开关S1并观察灯泡亮暗情况后,再闭合开关S2,小谢看到的现象是( )A.两只灯泡一直都不亮B.两只灯泡一直亮C.两只灯泡开始都亮,后来L2不亮D.两只灯泡开始都亮,后来L1不亮5.与如图所示实验电路相对应的电路图是( )A B C D6.破壁机可以瞬间击破食物细胞壁,让食材营养释放更充分。

某品牌破壁机(如图所示)设置了安全开关S1和工作开关S2。

当杯体放在主机上时S1自动闭合,安全指示灯亮起;再闭合S2,电动机启动破壁。

下列电路图符合上述要求的是( )A B C D7.暗盒中的两个灯泡L1和L2连接在同一电路中,闭合开关,下列现象可以判断两灯一定并联的是( )A.两灯亮度相同B.两灯亮度不同C.流过两灯的电流相同D.流过两灯的电流不同第7题图8.电冰箱的简化电路如图所示,图中M是电冰箱压缩机内的电动机,L 是电冰箱内的照明灯,下列判断正确的是( )第8题图A.断开S1、闭合S2,可使冰箱内的照明灯与电动机串联B.冰箱内温度降低到设定温度时,S1断开,电动机停止工作C.关上冰箱门时,S1断开,照明灯熄灭D.S1、S2都闭合时,照明灯与电动机串联9.(多选题)如图所示,取两个相同的验电器A和B,刚开始时,验电器A 和B都不带电。

人教版九年级物理全一册《第十五章电流和电路》章节测试卷（附答案) 学校:___________班级：___________姓名：___________考号：___________ 刷中考考点1电荷及其相互作用(1[2023江苏无锡中考,中]如图所示，将一块透明有机玻璃板架在两本书之间，在下方撒上小纸屑，用干燥的丝绸在玻璃板上摩擦，会观察到下方的小纸屑上下飞舞，跳跃不停。

这是因为有机玻璃板被丝绸摩擦后带上了，能够小纸屑，小纸屑接触玻璃板后迅速被弹开，这是因为它们带上了同种电荷而相互。

考点2电流和电路(₲[2023 湖南常德中考，中]如图所示有两个相同的验电器，其中A带正电、B不带电。

用带有绝缘柄的金属棒把A 和B连接起来。

下列说法错误的是( )A.连接前，A的金属箔张开是因为同种电荷相互排斥B.连接的一瞬间，自由电子从B 流向AC.连接的一瞬间，正电荷从A流向BD.连接的一瞬间，金属杆中电流方向是从A 流向B的3[2023四川遂宁中考，中]张明同学发现，未戴头盔骑行“共享助力车”存在安全隐患，于是他设计以下改进方案：在头盔内加装遥控设备，控制下列助力车工作电路中开关S₂的通断。

骑行前，扫码成功后开关S₁闭合，指示灯L亮，但电动机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S₂闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。

下列电路符合以上设计要求的是( )考点3电流表的使用4[2023山东泰安中考，中]下列电路中，闭合开关后，电流表能正确测量出通过灯泡L₂电流的是()5[山东枣庄中考，中]小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，，继续进行实验。

考点4 串、并联电路的电流规律66[山东济宁中考]将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流(填“大于”“等于”或“小于”)通过较暗灯泡的电流，判断依据是:。

1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.2.根据实物连线图(图5至图9所示)画出对应的电路图3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.4.两个开关S1和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.5.一个盒子内装有三只相同的灯泡,灯泡露出盒外,且盒外有A、B、C、D四个接线柱,如图19所示.电源分别接AB、AC、CD时只有一只灯泡亮,且亮度相同;电源接BD时三只灯泡均亮,但高度较暗.试画出盒内的电路图.6.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.7.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图.8.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电路,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响. .试画出符合以上要求的电路图9.按要求设计电路图.实验器材有两节干电池,两盏规格相同的灯泡和一只开关,要求:闭合开关时一盏灯发光,开关断开时两灯都发光.10.如图14所示.L1、L2为两盏电灯，A为电铃，S1、S2为两个开关，E为电池组.试将元件符号按下列要求连接成电路图:A和L1串联后再与L2并联,S1只控制L2,S2控制整个电路,且S2与电池组的正极相连(要求在原图上连接且导线没有交叉).11．(北京市朝阳区)图1所示四个电路中，若闭合开关S，将会造成电源短路的是21．(云南)一种声光报警器的电路如图3所示。

人教版九年级物理全一册《第十五章电流和电路》章节练习题-带有答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．有一种节日用的彩灯电路上串联300只灯泡，如果电源插头处的电流为30mA，那么通过每只小灯泡的电流是（）A．10mA B．30mA C．300mA D．9A2．绝缘体是这样一种物质（）A．没有电荷B．没有电子C．几乎没有自由电荷D．没有正电荷3．教室内安装有八盏日光灯，由一个开关控制，它们同时亮，同时熄灭．这八盏灯的连接方式是（）A．串联B．并联C．串联或并联D．无法判断4．2023年11月28日，新一代国产CPU龙芯3A6000在北京发布，性能达到国际主流产品水平。

电脑主板工作时会不断发热，为了保证主板不被烧坏，当温度上升到某一值时，开关1S闭合，主机电风扇（用M表示）工作辅助降温，下列四个电路图中符合要求的是（）A．B．C．D．5．如图甲所示，用干燥纸巾与亚克力板摩擦写出“人”字后（亚克力板带上正电荷），将亚克力板靠近不带电干燥纸巾泡沫小球，板上就留下了一个由小球组成的“人”字，如图乙所示。

下列说法正确的是（）A．摩擦过程创造了电荷B．摩擦后，亚克力板得到了电子C．摩擦后，亚克力板和纸巾带上了异种电荷D．摩擦后，纸巾的正电荷转移到亚克力板，所以亚克为板带正电荷6．下列说法中正确的是（）A．丝绸与玻璃棒摩擦，玻璃棒失去电子带正电荷B．恒星是绝对静止的C．破镜难圆是因为分子间斥力大于引力D．原子核是由质子和电子构成7．如图，通过L1和L2的电流之比是2:1，则A1表和A2表的示数之比是( )A．2:3 B．3:2 C．2:1 D．1:38．小明在家庭实验室中自制了以下装置并总结了制作原理，其中说法不合理的是（）A．自制“塑料花”——摩擦起电同种电荷相互排斥B．自制密度计——二力平衡条件阿基米德原理C．自制凸透镜照相机——光在同种均匀介质中沿着直线传播D．自制太阳能净水器——汽化液化9．下列说法正确的是（）A．物体摩擦起电的实质是创造了电荷B．验电器的工作原理是异种电荷相吸引C．塑料不容易导电的原因是塑料内没有电子D．用丝绸摩擦过的玻璃棒因失去了电子带正电10．把带正电的物体A靠近一个原来不带电的验电器的金属小球，这时用手去触摸金属小球（人体是通大地的导体），然后移开手则（）A．金属小球和金属箔都不带电B．金属小球和金属箔都带负电C．金属小球带负电，金属箔带正电D．金属小球带负电，金属箔不带电二、填空题11．在干燥的头发上梳过的塑料梳子靠近纸屑，会吸引纸屑，这种现象表明带电体能轻小物体；当梳子靠近带负电的小球，小球被排斥，说明梳子带电。

九年级物理全册第十五章电流和电路必考考点训练单选题1、“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。

电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。

图中符合要求的电路是（）A．B．C．D．答案：CA．若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，故A不符合题意；B．若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，故B不符合题意；C．只有前门和后门同时关上，故C符合题意；D．前门或者后门只要关上一个，汽车就行使，故D不满足题意。

故选C。

2、常德市在旧城改造中，对空巢老人居住的房屋优先实施改造。

志愿者小唐对刘奶奶的厨房电路进行了改造，用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶说开关要方便且省电。

选项图中符合要求的电路是（）A．B．C．D．答案：A用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶说开关要方便且省电，即开关可以单独控制两个用电器，且两个用电器可以独立工作，即两用电器并联，且各自一个开关控制，故A符合题意，BCD不符合题意。

故选A。

3、如图所示是某种USB键盘清洁器，它有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机。

在选项所示四个电路图中符合上述设计要求的是（）A．B．C．D．答案：AA．由图可知，灯泡L和电动机并联，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机，故A 符合题意；B．由图可知，灯泡L和电动机并联，开关S1在干路中，控制整个电路，开关S2只控制吸尘用的电动机，故B 不符合题意；C．由图可知，灯泡L和电动机并联，开关S2在干路中，控制整个电路，开关S1只控制照明用的小灯泡L，故C不符合题意；D．由图可知，灯泡L和电动机并联，开关S1在干路中，控制整个电路，开关S2只控制照明用的小灯泡L，故D不符合题意。
