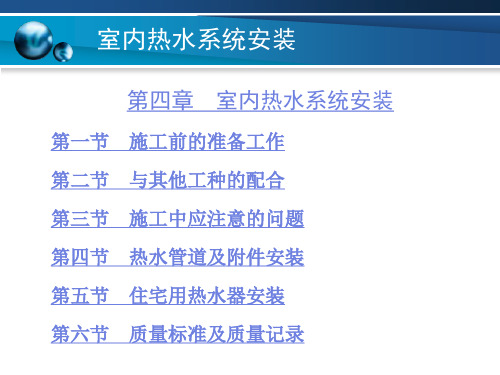

第四章 室内热水系统安装.

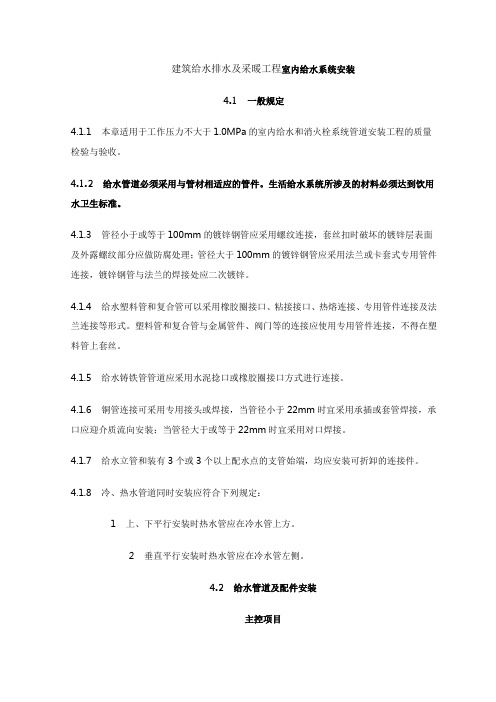

建筑给水排水及采暖工程室内给水系统安装4.1 一般规定4.1.1 本章适用于工作压力不大于1.0MPa的室内给水和消火栓系统管道安装工程的质量检验与验收。

4.1.2 给水管道必须采用与管材相适应的管件。

生活给水系统所涉及的材料必须达到饮用水卫生标准。

4.1.3 管径小于或等于100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理；管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。

4.1.4 给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。

塑料管和复合管与金属管件、阀门等的连接应使用专用管件连接，不得在塑料管上套丝。

4.1.5 给水铸铁管管道应采用水泥捻口或橡胶圈接口方式进行连接。

4.1.6 铜管连接可采用专用接头或焊接，当管径小于22mm时宜采用承插或套管焊接，承口应迎介质流向安装；当管径大于或等于22mm时宜采用对口焊接。

4.1.7 给水立管和装有3个或3个以上配水点的支管始端，均应安装可折卸的连接件。

4.1.8 冷、热水管道同时安装应符合下列规定：1 上、下平行安装时热水管应在冷水管上方。

2 垂直平行安装时热水管应在冷水管左侧。

4.2 给水管道及配件安装主控项目4.2.1 室内给水管道的水压试验必须符合设计要求。

当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。

检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。

4.2.2 给水系统交付使用前必须进行通水试验并做好记录。

检验方法：观察和开启阀门、水嘴等放水。

室内热水供应系统安装一般规定
6.1.1 本章适用于工作压力不大于1.0MPa，热水温度不超过75℃的室内热水供应管道安装工程的施工及验收。

6.1.2 热水供应系统的管道应采用塑料管、复合管、镀锌钢管和铜管。

6.1.3 热水供应系统的管道及配件安装除应执行本施工技术标准第4.2节“给水管道及配件安装”规定及要求外，还应符合如下要求：
1 热水系统为上供下给式的顶层横干管在坡度峰顶处应安装放气阀。

2 横干管管线较长时，或高层建筑的热水立管上，应设置补偿器。

设有补偿器的管线上，应由设计部门确定固定支架的位置。

3 需保温的热水管道，在支架处应设双合木环垫或方木垫块绝热。

4 冷热水管和水龙头并行安装，应符合下列规定：
(1) 上下平行安装，热水管应在冷水管上面；
(2) 垂直安装，热水管应在冷水管的左侧；
(3) 在卫生器具上安装冷热水龙头，热水龙头应安装在左侧。

室内给水、中水、热水系统安装室内给水、中水、热水系统管道常用管材为铜管、不锈钢管、钢塑复合管、PPR管。

铜管一般采用钎焊连接；不锈钢管采用卡压、环压或焊接连接；钢塑复合管采用丝扣连接或卡箍连接；PPR管采用热熔连接。

本章适用于工作压力不大于1.0 MPa的室内给水和消火栓系统管道安装工程、热水温度不超过75℃的室内热水供应管道安装工程的质量检验与验收。

1.1工艺流程预留、预埋→管道测绘放线→管道支架制作安装→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→管道冲洗。

1.2材料、设备管理1.2.1基本规定给水管道必须采用与管材相适应的管件。

生活给水系统所涉及的材料必须达到饮用水卫生标准。

（GB50242-2002 第4.1.2）建筑给水、排水、及采暖工程所使用的主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。

进场时应做检查验收，并经监理工程师核查确认。

建筑给水塑料管道系统所采用的管材、管件和各种辅助材料等，应由管材生产企业配套供应。

管材、管件：包装应完好，表面无划痕及外力冲击破损；规格尺寸、壁厚及允许偏差应符合产品标准和设计要求；除应符合其产品标准的规定外，尚应符合下列规定：1）镀锌钢管壁厚均匀，管口无毛刺，无锈蚀，弯折现象；整件包装完好。

详见GB/T3091。

表1.2.1-1 外径和壁厚的允许偏差表（mm）2）钢塑复合管：外表面应光滑，不允许有伤痕或裂纹等，衬塑钢管形状应是直管，两端截面与管轴线成垂直；衬塑钢管内表面不允许。

气泡、裂纹、脱皮，无明显痕纹、凹陷、色泽不均及分解变色线。

详见GB/T28897。

表1.2.1-2 衬塑钢管塑层厚度和允许偏差表(mm)3）薄壁不锈钢管：两端封口完好，外壳光亮、无划痕和碰撞凹陷等缺陷。

建筑给水薄壁不锈钢管管道所用的管材和管件，应具有国家认可的产品检测机构的产品检测报告和产品出厂质量保证书。

室内热水供应系统安装一、施工准备（一）技术准备(1) 熟悉和掌握国家及地方施工验收规范、技术规程。

(2) 认真熟悉图纸及相关标准图集并详细绘制出各类管线位置、标高的交叉草图，着重对以下部分进行确认：①各种管道穿内、外墙及楼板孔洞的标高、几何尺寸；②主要材料的选型，新型材料的施工工艺；③精装修工程的吊顶标高、楼地面、墙面做法及其厚度是否与安装设计有冲突。

(3) 由项目技术负责人组织各专业人员对安装各分部分项工程进行更进一步的图纸会审.精心安排各专业施工程序，编制切实可行的施工方案和技术保障措施。

根据图纸、会审纪要及设计变更等的内容对施工队伍作好技术交底工作。

(4) 落实水电等施工动力来源。

(5) 除事故性和灾害性抢修施工外，对于一般安装工程应办理开工申清手续.并应得到主管部门的批准后方可施工。

（二）材料要求(1) 室内热水供应系统的管道应采用塑料、复合管、镀锌钢管。

(2) 选用管材和管件应具备质量检验部门的质量产品合格证。

(3) 管材和管件的规格种类应符合设计要求，内外壁应光滑平整，无气泡、裂口、裂纹、脱皮和明显的痕纹；螺纹丝口符合标准.应无毛刺、缺牙。

(4) 阀门的规格型号应符合设计要求.阀体表面光洁无裂纹.开关灵活；填料密封完好无渗漏。

（三）主要机具1.机械：钢锯、切管器、套丝机、砂轮机、台钻、电锤、手电钻、电焊机、热熔连接工具、电动试压泵、刨边机、铲边机、坡口机、滚槽机、垂直吊运机、磨光机、吊车等。

2.工具：圆锉、铰刀、套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、室内热水供应系统安装手动试压泵、捻凿、大锤、断管器、管剪、整圆器、弯管弹簧、成套焊割工具、碳弧气刨、起重工具、滚杠、平头铁锹、抹灰工具等。

3.其他：水平尺、盒尺、直角尺、量角器、线坠、钢卷尺、小线、压力表、钢丝刷、油刷、麻绳、水桶、脚手架、人字梯、高凳，圆弧形样板、钢针等。

（四）作业条件(1) 施工图纸及其他技术文件齐全，且已进行图纸技术交底，满足施工要求。

室内热水供应系统安装方案室内热水供应系统是指通过管道网络将热水传送到室内各个用水点，供用户使用。

对于室内热水供应系统的安装方案，需要考虑以下几个关键因素：热水供应方式、热水源、管道布局、热水储存和分配、安全性以及成本考虑等。

1.热水供应方式：常见的热水供应方式有两种，即集中式供暖和分户式供暖。

集中式供暖方式适用于大型住宅小区或商业建筑，热水由中央供热系统供应。

分户式供暖方式适用于独立住宅或公寓，每个房间或每个单元都有单独的热水供应装置。

2.热水源：热水源可以选择燃气热水器、电热水器、太阳能热水器等。

选择热水源时需要考虑建筑的用水需求、用水点的分布、燃料供应和安全性等。

同时，还应考虑能源的可持续利用性和环保性。

3.管道布局：根据室内用水点的布局和热水源的位置，合理设计管道布局。

主要原则是尽量减少管道的长度，减少热水的输送损耗。

同时，还需要考虑管道的材质、直径和绝缘等概念。

主干管道和分支管道应当合理配置，确保热水均匀分配到各个用水点。

4.热水储存和分配：在室内热水供应系统中，常见的热水储存设备有热水储存罐和热水箱。

热水储存设备的选型需要根据建筑的用水需求、用水点的数量和峰值用水量等因素。

在分户式供暖系统中，每个单元或每个房间都需要有独立的热水储存设备。

5.安全性考虑：热水供应系统的安装应该符合相关的铺设和接口标准，确保系统的安全性和可靠性。

在选择热水源和储存设备时，应考虑其安全性，避免发生火灾、泄漏和中毒等事故。

6.成本考虑：在选择热水供应系统的安装方案时，需要综合考虑成本因素，包括设备采购成本、安装成本、运行维护成本和能源成本等。

同时，还需要考虑系统的寿命和折旧。

总之，室内热水供应系统的安装方案需要综合考虑热水供应方式、热水源、管道布局、热水储存和分配、安全性以及成本等因素。

通过科学合理的设计和施工，可以确保室内热水供应系统的安全可靠运行，满足用户的热水需求。
