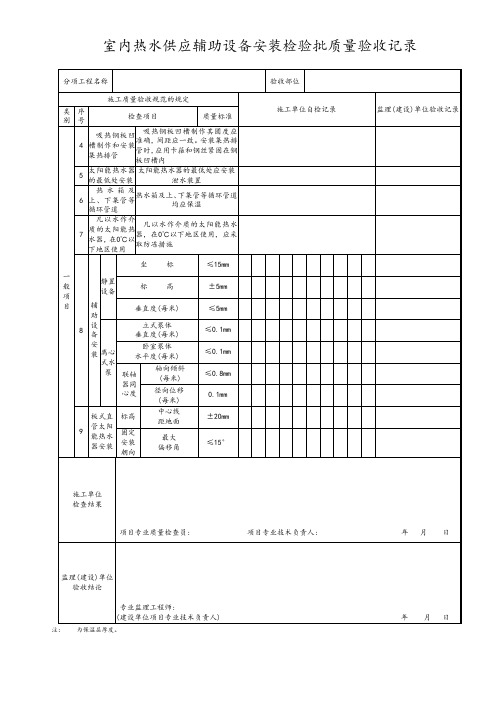

室内热水供应辅助设备安装检验批质量验收记录
分项工程名称
验收部位
施工质量验收规范的规定
施工单位自检记录
监理(建设)单位验收记录
类别 序号
检查项目
质量标准
一般项目
4 吸热钢板凹
槽制作和安装
集热排管
吸热钢板凹槽制作其圆度应
准确，间距应一致。
安装集热排
管时，应用卡箍和钢丝紧固在钢
板凹槽内
5
太阳能热水器的最低处安装 太阳能热水器的最低处应安装泄水装置 6 热水箱及
上、下集管等
循环管道 热水箱及上、下集管等循环管道
均应保温
7 凡以水作介
质的太阳能热水器，在0℃以
下地区使用
凡以水作介质的太阳能热水
器，在0℃以下地区使用，应采取防冻措施
8 辅助 设备 安装 静置 设备
坐 标
≤15mm 标 高
±5mm 垂直度(每米) ≤5mm 离心 式水
泵 立式泵体 垂直度(每米) ≤0.1mm 卧室泵体 水平度(每米) ≤0.1mm 联轴
器同
心度
轴向倾斜
(每米)
≤0.8mm 径向位移 (每米)
0.1mm
9 板式直 管太阳 能热水 器安装 标高 中心线
距地面
±20mm
固定
安装 朝向 最大
偏移角
≤15°
施工单位 检查结果
项目专业质量检查员: 项目专业技术负责人: 年 月 日 监理(建设)单位 验收结论
专业监理工程师:
(建设单位项目专业技术负责人) 年 月 日
注：
为保温层厚度。
室内热水管道及配件安装工程检验批质量验收记录表
室内热水管道及配件安装工程检验批质量验收记录表
GB50242—2002
050301□□
说明
050301 主控项目：
1．热水供应系统安装完毕，管道保温之前应进行水压试验。
试验
压力应符合设计要求。
当设计未注明时，热水供应系统水压试验压力应为系统顶点的工作压力加0.1MPa，同时在系统顶点的试验压力不小于0.3MPa，钢管或复合管道系统试验压力下10min内压力降不大于0.02MPa，然后降至工作压力检查，压力应不降，不渗不漏；塑料管道系统在试验压力下稳压1h，压力降不得超过
0.05MPa，然后在工作压力1.15倍状态下稳压2h，压力降不得超过0.03MPa，连接处不得渗漏。
全部系统或分区（段）。
打压试验检查。
2．热水供应管道应尽量利用自然弯补偿热伸缩，直接段过长则应设置补偿器。
补偿器形式、规格、位置应符合设计要求，并按有关规定进行预拉伸。
对照设计图纸检查。
3．热水供应系统竣工后必须进行冲洗。
现场观察检查。
检查隐蔽记录。
一般项目：
1．管道安装坡度应符合设计规定。
水平尺、拉线尺量检查。
2．温度控制器及阀门应安装在便于观察和维护的位置。
观察检查。
3．热水供应管道和阀门安装的允许偏差。
用尺量检查。
4．热供应系统管道应保温（浴室内明装管道除外），保温材料、厚度、保护壳等应符合设计规定。
保温层厚度和平整度的允许偏差。
用钢针刺入尺量检查和2m靠尺检查。
室内热水供应管道及配件安装检验批质量验收记录一、项目概述热水供应是室内生活中不可或缺的一个环节，为了保证热水供应的正常运行，需要对热水供应管道及配件进行质量验收。
本项目为室内热水供应管道及配件的安装工程，旨在确保热水供应的安全、可靠和高效。
下面是本次工程的质量验收记录。
二、质量验收内容本次质量验收的内容包括：室内热水供应管道及配件的安装情况、管道的封堵和保温情况、配件的固定与连接、工程的清洁以及验收所需文件的齐全。
三、质量验收结果1.热水供应管道及配件的安装情况：（1）检查管道布局是否符合设计要求，是否保持水平、竖直、整齐、稳固。
（2）检查管道安装是否按照标准施工，包括管道的安装间距、固定件的安装和紧固。
（3）检查管道的精封处理情况，是否存在渗漏。
（4）验收使用的管道材质是否符合要求，是否存在明显缺陷。
2.管道的封堵和保温情况：（1）检查管道的封堵情况，是否符合设计要求。
（2）检查管道的保温材料的安装情况，是否严密、牢固。
3.配件的固定与连接：（1）检查配件的选择是否合适，连接是否紧固、固定是否牢固。
（2）检查配件的加工质量是否符合要求，是否存在明显缺陷。
4.工程的清洁：（1）清理工程现场，清除杂物和垃圾。
（2）检查工程设备是否清理干净，无油污、尘土等。
5.验收所需文件的齐全：（1）提供工程图纸和设计文件。
（2）提供材料合格证明和产品检验报告等。
四、质量验收结论经过对热水供应管道及配件的安装质量进行全面检查和验收，结果如下：1.管道及配件的安装情况良好，符合设计要求。
2.管道的封堵和保温情况良好，符合设计要求。
3.配件的固定与连接牢固可靠，符合要求。
4.工程现场清洁整洁，无杂物和垃圾。
5.所需验收文件齐全，包括图纸、设计文件、材料合格证明和产品检验报告等。
综上所述，本次室内热水供应管道及配件安装工程质量符合要求，可以顺利验收通过。
五、质量验收意见和建议1.维持管道及配件的良好状态，定期检查和保养，确保其正常运行。

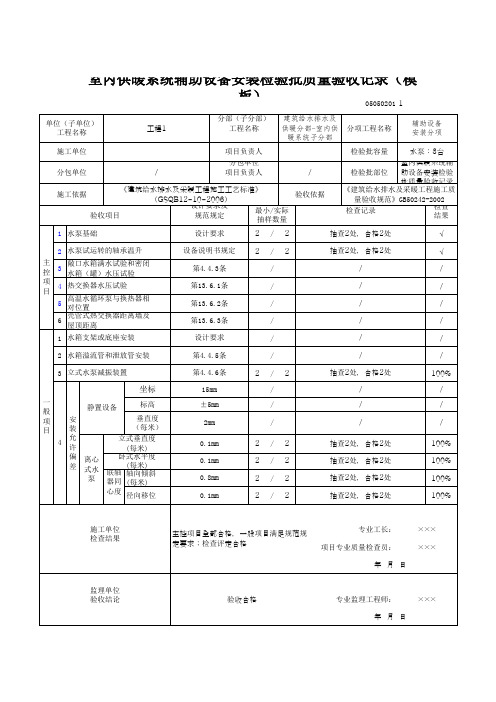

室内供暖系统辅助设备安装检验批质量验收记录日期：xxxx年xx月xx日地点：xxxx地区xxx建筑工地一、项目概述本次工程验收为室内供暖系统辅助设备安装检验批质量验收。
该工程包括供暖系统辅助设备的安装、调试等工作。
二、质量验收人员1. 验收单位：xxxx工程质量监督机构2. 验收人员：xxx，xxx，xxx三、质量验收内容及标准1.安装质量：设备安装牢固，连接紧密，不出现松动、错位等问题。
2.配套设备：配套电缆、接线盒、开关等设备齐全，符合设计要求。
3.调试工作：设备运行正常，供暖系统能够正常工作，供暖效果符合设计要求。
四、质量验收过程1.设备安装在验收前，施工单位对安装人员进行培训，确保其具备安装工作所需的技能和知识。
1.1安装现场检查安装现场，包括室内供暖设备的安装位置、安装环境等，确保安装符合相关规范和设计要求。
1.2安装过程检查安装过程中的关键节点，如固定设备、连接管道、安装配套设备等，核对是否符合相关规范和要求。
1.3安装质量检查安装质量，包括设备是否牢固安装、连接是否松动、错位等现象。
2.配套设备验收检查安装设备中的配套电缆、接线盒、开关等是否齐全，并核对与设计要求是否一致。
3.设备调试进行设备调试，确保整个供暖系统能够正常运行。
3.1调试过程检查调试过程中的各个步骤，确保按照相关规范和要求进行调试。
3.2系统运行检查整个供暖系统的运行状态，确保供暖效果符合设计要求。
五、质量验收结果根据上述质量验收内容，对供暖系统辅助设备安装检验批进行了详细检查。
1.安装质量：设备安装牢固，连接紧密，无松动、错位等问题。
评定结果：合格。
2.配套设备：配套电缆、接线盒、开关等设备齐全，与设计要求一致。
评定结果：合格。
3.调试工作：设备运行正常，供暖系统能够正常工作，供暖效果符合设计要求。
评定结果：合格。
六、质量验收结论此次室内供暖系统辅助设备安装检验批质量验收结果为合格。
经验收单位对施工单位在设备安装、配套设备和系统调试等方面的工作表示满意，并对其在本次工程中所做的努力和贡献表示感谢。
