室内采暖金属辐射板及低温热水地板辐射采暖系统安装
检验批质量验收记录
检验批质量验收记录应包括以下内容：
1.项目概况：记录安装地点、面积、安装时间等基本信息。
2.安装单位：记录安装单位名称和资质信息。
3.监理单位：记录监理单位名称和资质信息。
4.检验人员：记录检验人员姓名、职务和资质信息。
5.检验仪器：记录使用的检验仪器名称、型号和准确度等信息。
6.检验依据：记录本次检验的依据文件和标准。
7.验收项目：根据安装规范和标准，列举出需要验收的项目，包括金
属辐射板和低温热水地板辐射采暖系统的安装质量要求。
8.检验方法：根据检验依据和项目要求，列举出本次检验采用的方法
和步骤。
9.检验结果：按照项目要求，对每个验收项目进行检查，并记录检验
结果。
如：合格、不合格等。
10.不合格项处理：对于不合格的项目，应列出具体不合格原因，并
提出整改要求和意见。
11.检验结论：根据检验结果，给出本次检验的结论，判断是否达到
验收要求。
12.签字意见：该记录由监理单位、安装单位、业主或代表共同签字，表示对检验结果的认可。
通过以上步骤的记录和整理，可以对室内采暖金属辐射板及低温热水地板辐射采暖系统的安装质量进行有效的评估和监控，确保系统按照要求安装并达到预期效果。
室内供暖系统低温热水地板辐射供暖系统安装检验批质量验收记
录
256
单位（子单位）
工程名称
分部（子分部）
工程名称
建筑给水排水及供暖(室内供暖系统)分项工程名称低温热水地板辐射供
暖系统安装施工单位
项目负责人检验批容量
分包单位分包单位项目
负责人
检验批部位
7.1.2.14、室内供暖系统低温热水地板辐射供暖系统安装检验
施工依据
供暖工程施工方案
验收依据
《建筑给水排水及采暖工程质量 验收规范》GB50242-2002验收项目
设计要求及 规范规定最小/实际 抽样数量
检查记录
检查结果
主
控
项 目
1加热盘管埋地第8.5.1条/
2加热盘管水压试验第8.5.2条/
3加热盘管弯曲的曲率半径
第8.5.3条/
一 般 项 目1分、集水器规格及安装设计要求/
4填充层混凝土强度
设计要求
2加热盘管安装第8.5.5条/
3
防潮层、防水层、隔热层
、伸缩缝
设计要求/
/
施工单位 检查结果
专业工长：
项目专业质量检查员：
年 月 日
监理单位 验收结论
专业监理工程师：
年 月 日。

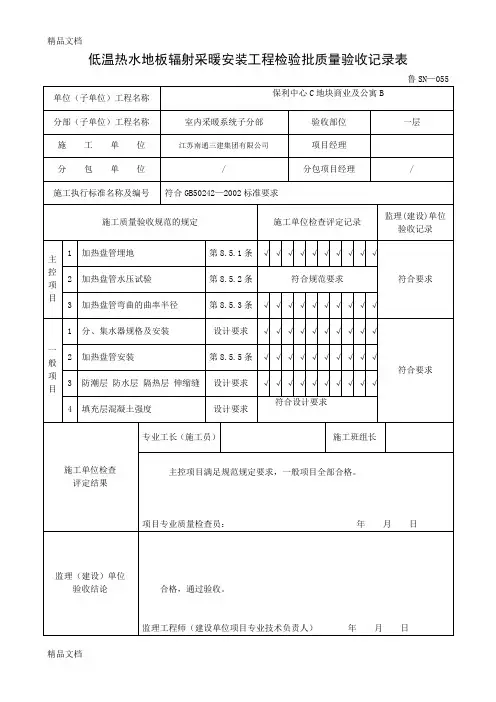

鲁SN—055 单位（子单位）工程名称保利中心C地块商业及公寓B分部（子单位）工程名称室内采暖系统子分部验收部位一层施工单位江苏南通三建集团有限公司项目经理分包单位/ 分包项目经理/施工执行标准名称及编号符合GB50242—2002标准要求施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 加热盘管埋地第8.5.1条√√√√√√√√√√符合要求2 加热盘管水压试验第8.5.2条符合规范要求3 加热盘管弯曲的曲率半径第8.5.3条√√√√√√√√√√一般项目1 分、集水器规格及安装设计要求√√√√√√√√√√符合要求2 加热盘管安装第8.5.5条√√√√√√√√√√3 防潮层防水层隔热层伸缩缝设计要求√√√√√√√√√√4 填充层混凝土强度设计要求符合设计要求施工单位检查评定结果专业工长（施工员）施工班组长主控项目满足规范规定要求，一般项目全部合格。
项目专业质量检查员：年月日监理（建设）单位验收结论合格，通过验收。
监理工程师（建设单位项目专业技术负责人）年月日鲁SN—055 单位（子单位）工程名称保利中心C地块商业及公寓B分部（子单位）工程名称室内采暖系统子分部验收部位二层施工单位江苏南通三建集团有限公司项目经理分包单位/ 分包项目经理/施工执行标准名称及编号符合GB50242—2002标准要求施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 加热盘管埋地第8.5.1条√√√√√√√√√√符合要求2 加热盘管水压试验第8.5.2条符合规范要求3 加热盘管弯曲的曲率半径第8.5.3条√√√√√√√√√√一般项目1 分、集水器规格及安装设计要求√√√√√√√√√√符合要求2 加热盘管安装第8.5.5条√√√√√√√√√√3 防潮层防水层隔热层伸缩缝设计要求√√√√√√√√√√4 填充层混凝土强度设计要求符合设计要求施工单位检查评定结果专业工长（施工员）施工班组长主控项目满足规范规定要求，一般项目全部合格。
低温热水地板辐射采暖安装工程检验批质量验收记录表
GB50242-2002
050504 单位（子单位）工程名称
分部（子分部）工程名称验收部位
施工单位项目经理
分包单位分包项目经理
施工执行标准名称及编号
施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收
记录
主控项目1 加热盘管埋地第8.5.1条
2 加热盘管水压试验第8.5.2条
3 加热盘管弯曲的曲率半径第8.5.3条
一般项目1 分、集水器规格及安装设计要求
2 加热盘管安装第8.5.5条
3 防潮层、防水层、隔热层、伸缩缝设计要求
4 填充层混凝土强度设计要求
施工单位检查评定结果
专业工长（施工员）施工班组长
项目专业质量检查员：年月日
监理（建设）单位验收结论
监理工程师：
（建设单位项目专业技术负责人）年月日。
供暖节能工程安装检验批质量验收记录DB29-126-2010A-260 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理专业分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理单位验收记录主控项目1 设备、材料等的验证第9.2.1条2 散热器、保温材料的现场复验第9.2.2条3 供暖系统的安装第9.2.3条4 散热器及其安装第9.2.4条5 散热器恒温阀及其安装第9.2.5条6 低温热水地面辐射供暖系统的安装第9.2.6条7 热量表及其安装第9.2.7条8系统热力入口装置（各类阀门、过滤器、压力表、温度计等）第9.2.8条9 管道设备的保温层和防潮层第9.2.9条10 隐蔽部位的验收第9.2.10条11 供暖系统的试运转和调试第9.2.11条施工单位检查评定结果项目质量检查员：年月日监理单位验收结论专业监理工程师：年月日填表说明主控项目1、9.2.1供暖系统节能工程采用的散热设备、阀门、仪表、管材、保温材料等产品进场时，应按设计要求对其种类、规格、型号、外观和几何尺寸等进行检查验收．并应经监理工程师(建设单位代表)确认合格并形成验收记录后．方可用于工程。
各种产品和设备的质量证明文件和相关技术资料应齐全，并应符合设计要求和国家、本市现行有关标准和规定。
检验方法：检查实物；核查质量证明文件、相关技术资料。
检查数量：按批次全数检查。
2、9.2.2散热器和保温材料等进场时，应对其下列技术性能参数进行复验，复验应为见证取样送检：散热器的单位散热量、金属热强度；保温材料的导热系数、密度、吸水率、厚度；检验方法：现场随机抽样送检，核查复验报告。
检查数量：同一厂家同一规格的散热器按其数量的l％进行见证取样送检，但不少于2组；同一厂家同材质的保温材料见证取样送检的次数不得少于2次。
3、9.2.3供暖系统的安装应符合下列规定：系统形式应符合设计要求；散热设备、阀门、过滤器、温度计及仪表应按设计要求安装齐全。
室内供暖系统低温热水地板辐射供暖系统安装检验批质量验收记录
填写说明
一、填写依据
1 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分
可按设计系统、楼层、施工段、单元划分。
三、GB50242-2002规范摘要
主控项目
8.5.1 地面下敷设的盘管埋地部分不应有接头。
检验方法：隐蔽前现场查看。
8.5.2 盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不小于0.6MPa。
检验方法：稳压1h内压力降不大于0.05MPa且不渗不漏。
8.5.3 加热盘管弯曲部分不得出现硬折弯现象，曲率半径应符合下列规定：
1 塑料管：不应小于管道外径的8倍。
2 复合管：不应小于管道外径的5倍。
检验方法：尺量检查
一般项目
8.5.4 分、集水器型号、规格、公称压力及安装位置、高度等应符合设计要求。
检验方法：对照图纸及产品说明书，尺量检查。
8.5.5 加热盘管管径、间距和长度应符合设计要求。
间距偏差不大于±10mm。
检验方法：拉线和尺量检查。
8.5.6 防潮层、防水层、隔热层及伸缩缝应符合设计要求。
检验方法：填充层浇灌前观察检查。
8.5.7 填充层强度标号应符合设计要求。
检验方法：作试块抗压试验。
