螺杆低温(dīwēn)盐水机组操作规程(cāozuòguīchéng)运行(yùnxíng) 自动(zìdòng)型设备运行(yùnxíng)前准备调试阶段完成后，自动型设备即可进行自动运行状态调试；首先必须做好运行前准备，开机前要认真、仔细地检查各部分的情况是否正常可靠，并做好如下准备工作：1.确认设备附近无易燃易爆物质2.确认已充注足量的冷冻机油3.确认已充注足量的制冷剂4.设备各阀门工作状态正常。
启动1.向管壳式冷凝器、蒸发器供水（蒸发式冷凝器开风机；水冷却式油冷却器供水，水量视油温而定）；2.按正常工作阶段检查阀门状态；3.合上主电动机电源和控制电源；4.将设备设在自动状态；5.当水温超高报警时，关闭吸气截止阀，按复位按钮，设备启动。
缓慢开启吸气截止阀，控制吸气压力在正常运行参数范围内，直至全开；6.观察运行参数调试是否在规定范围内：调整供油压力高于排气压力0.3mpa为宜，若油压较低，顺时针旋转油压调节阀调节杆，升高油压；反之，降低油压；水冷却(lěngquè)式油冷却器，调整(tiáozhěng)冷却水量，控制在40～55℃为宜管壳式冷凝器，调整冷却(lěngquè)水量（蒸发(zhēngfā)式冷凝器，调节水量、风量），控制冷凝压力在正常运转参数(cānshù)的范围内；随着冷媒水出水温度的降低，调整压缩机吸气阀和管壳式冷凝器出液阀，直至压缩机吸气阀全开；打开管壳式冷凝器出液阀；当冷媒水出水温度降至要求后，按PMFL主阀和SV浮球阀的使用说明调整，保持稳定供液。
引射回油调试：打开引射回油管路中低压侧截止阀和回油截止阀，观察视内镜，有流体正向流动即可。
如果视镜内无流体流动或速度过低，调整高压侧截止阀开启度，使视镜内油流体正向流动即可；回油正常后关闭引射回油管路中高压侧截止阀和油截止阀。
盐水机组操作规程-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN盐水机组操作规程（一）启动前的准备1．检查机组的几个自动保护项目的设定值是否符合要求。
正确的设定值见电控使用说明。
2．检查各开关装置是否正常。
3．检查油位是否符合要求，油位应保持在油分离器的上视油镜中心处。
4．检查系统中所有阀门状态，吸气截止止回阀、加油阀、旁通阀应关闭。
其它油、气循环管道上的阀门都应开启，特别注意压缩机排气口至冷凝器之间管路上所有阀门都必须开启，油路系统必须畅通。
5．检查冷凝器、蒸发器、油冷却器水路是否畅通，且调节水阀、水泵是否能正常工作。
（二）正常开车1．启动水泵使水路循环。
2．检查排气截止阀是否开启，检查表阀是否已开启。
3．打开电源控制开关，检查电压、控制灯、油位是否正常。
4．启动油泵检查能量显示是否为0%。
5．启动压缩机，开启吸气截止阀。
6．分数次增载并相应开启供液阀，注意观察吸气压力，观察机组运行是否正常，若正常可继续增载至所需能量位置，然后将 "增载与减载"旋钮旋至"定位"，机组在正常情况下继续运转。
7．调节油分底部回油阀，阀的开启度以保证油分后段视油镜中油面稳定为准，不允许油面超出视油镜，视油镜中无油亦属正常。
8．正常运转时，应注意并每天定时按记录表记录。
9。
在正常运行时，对液体冷却机组 (如冷水、盐水等机组)，液体出口温度波动一般不大于度;对氨泵机组，氨泵压差波动一般不大于5%。
（三）正常停车1．将 "增载与减载"旋钮旋至减载位置，关闭供液阀。
2．待能量显示为0%时，按下压缩机停止按钮，关闭吸气截止阀。
3．压缩机停止运转后按下油泵停止按钮，水泵视使用要求确定停止还是处于开启状态。
4．切断机组电源。
（四）自动停车机组装有自动保护装置，当压力、温度超过规定范围时，控制器动作使压缩机立即停车，表明有故障发生，机组控制盘或电控柜上的控制灯亮，指示出发生故障的部位。
半封闭式螺杆盐水机组操作维护手册安装使用产品前请阅读本维护手册致用户感谢您使用本公司制造的半封闭式螺杆盐水机组！雪人公司对生产制造的每一套半封闭式螺杆盐水机组所具备的先进技术和优质构造而感到自豪。
这本说明书涵盖了设备的设计、安装、调试、运行、操作及故障排除等相关内容。
在使用以前，请仔细阅读机组的使用说明书，并参照制冷系统的其它技术文件。
这样做，可以充分保证机组的正常使用寿命以及减少机组运行故障。
雪人公司对本公司生产的机组提供产品保修。
但是保修是基于机组按产品使用说明书正常使用的情况。
未经授权的改造或超出使用限制、不正确操作、缺少保养等，将会影响雪人对您的保修。
本说明书的所有资料，到本说明书付印为止，均为最新资料。
但是，由于产品改进和升级的需要，雪人公司保留在无通知的情况下进行更改的权利。
您如果需要最新版本，请联系当地办事处。
本手册内容受著作权法律保护，未经我司事先书面授权，您不得以任何方式复制、抄录本手册，或将本手册以任何形式在任何有线或无线网络进行传播，或将本手册翻译成任何文字。
机组若出现疑难故障，请立即与我公司联络。
公司将派专人为您解答一切疑难并提供最完善的售后服务。
本说明书中的重要说明在本手册中，具有安全警告和操作注意提示，必须小心根据警告和注意的内容来避免造成人身伤亡事故或机组损坏的可能性。
本说明书警告和提示的类型、表示和使用方法如下所述：⏹如果无视此警告，则可能导致人身安全事故。
⏹如果无视此提示，则可能带来安全隐患或者损坏机组。
对机组的维护和操作应由合格的或经授权的制冷专业人员进行。
专业制冷人员的资格和专长应符合相关有效规定包括我司的授权和认可。
上岗操作前经充分培训。
在机组使用的过程中必须特别注意已经放置好的用户安全标识。
在机组的整个生命周期内，请妥善保留本手册。
目录第1章有关机组安全运行的重要信息 (1)1.1安全注意事项 (1)1.2机组中的压力容器使用安全事项 (2)1.3电气设施使用安全事项 (3)1.4机组制冷剂 (4)第2章机组总体介绍 (5)2.1机组概述 (5)2.1.1命名规则 (5)2.1.2主要用途 (6)2.1.3机组特点 (6)2.1.4适用条件 (6)2.1.5使用环境 (7)2.2压缩机工作原理 (8)2.2.1吸气过程 (8)2.2.2压缩过程 (8)2.2.3排气过程 (8)2.3机组结构特征 (8)2.3.1压缩机 (8)2.3.2油分离器 (9)2.3.3冷凝器 (10)2.3.4蒸发器 (10)2.3.5油冷却器 (11)2.3.6经济器 (12)2.3.7供液阀门 (13)2.3.8电控 (15)2.4滑阀调节 (16)2.5机组的制冷剂流程和油流程 (16)2.5.1制冷剂流程 (16)2.5.2油流程 (17)第3章安装调试 (19)3.1安装 (19)3.1.1对机房的要求 (19)3.1.2机组的安装 (19)3.1.3基础 (19)3.1.4吊装与搬运 (19)3.1.5机组就位 (20)3.1.6外接管路 (20)3.1.7电气线路 (22)3.1.8管路仪表的安装 (22)3.1.9冷却水 (22)3.2调试 (23)3.2.1要求 (23)3.2.2调试前的准备工作 (23)3.2.3气密试验 (24)3.2.4充注冷冻油 (24)3.2.5加制冷剂 (24)3.2.6调整 (24)3.2.7阀门状态 (25)3.3试运转 (25)3.3.1运行前准备 (25)3.3.2启动 (26)3.3.3运行参数调试 (26)3.3.4停机 (27)3.3.5自动状态调试 (27)第4章机组操作、维护和保养 (28)4.1操作 (28)4.1.1运行 (28)4.1.2停机 (30)4.2检修 (31)4.2.1要求 (31)4.2.2机组 (31)4.2.3定期检修 (31)4.3保养 (32)4.3.1机组环境卫生 (32)4.3.2机组日常保养 (32)4.3.3冷冻油管理 (33)4.3.4长期停机保养 (33)第5章电气控制 (35)5.1控制系统 (35)5.1.1系统说明 (35)5.1.2机组控制 (35)5.1.3控制系统功能描述 (35)5.1.4柜内柜外布置图 (36)5.1.5面板操作区说明 (36)5.1.6开机前准备 (37)5.1.7开机流程 (37)5.2触摸屏操作 (38)5.2.1控制界面概况 (38)5.2.2控制界面结构 (38)5.2.3触摸屏界面介绍 (39)5.3电气系统注意事项 (52)5.4电气系统维护保养 (53)5.4.1日常维护检查项目 (53)5.4.2每月定期检查项目 (53)第6章设备越冬维护 (54)第7章常见故障分析处理 (55)第8章附录 (60)附录1常用制冷剂饱和状态下的温度-压力参数表 (60)附录2常用载冷剂使用温度和配比质量浓度表 (65)附录3温度传感器与压力传感器说明 (66)附录4控制柜电气原理图 (67)附录5电气零件编码 (68)第1章有关机组安全运行的重要信息1.1安全注意事项1.机房应保持良好的通风，以防止制冷剂意外泄漏而发生窒息。
-10℃、-20℃盐水系统标准操作规程1、目的：确保安全可靠地为全厂供应合格的盐水，延长盐水系统设备的使用寿命。
2、范围：水气车间盐水系统岗位。
3、责任：车间冷冻班长、盐水系统岗操作工对本制度的实施负责，车间主任、设备技术员对本制度的有效执行承担监督检查责任。
4、内容：4.1 系统概述4.1.1 -10℃盐水系统配有：螺杆盐水机组3台，规格性能如下：制冷量:1246KW 工质:R22 电机功率:450KW 重量:18000㎏YSKF225-1螺杆氟压缩机制冷量:1210KW 转速:2960r/min 轴功率:342KW 重量:1600㎏厂家:大连冰山制冷集团公司配套电机：三相异步电动机型号:Y4503-2厂家:淄博牵引电机集团股分有限公司盐水循环泵4台，规格性能如下：型号:KQL200/400-75/4 流量:280m3/h 扬程:54.5m配套功率:75KW 转速:1480r/min 重量：850㎏厂家: 上海凯泉泵业有限公司工艺流程：盐水经用户使用温度升高后，回到机组，经机组制冷后，盐水温度降低5℃左右，回到盐水池，由盐水泵送到用户使用。
循环往复，系统设有自循环管路。
4.1.2 -20℃盐水系统配有：螺杆盐水机组1台，规格性能同-10℃盐水系统。
批准者盐水循环泵2台，规格性能如下：型号:KQL200/400-75/4流量:400m3/h 扬程:50m 配套功率:75KW 转速:1480r/min 厂家: 上海凯泉泵业有限公司工艺流程同-10℃盐水系统。
4.2 操作4.2.1 开车前的准备按比重在溶盐槽配制好盐水，用补盐泵送往盐水池，使盐水池水位到溢流口50cm左右可开启盐水泵。
每次补完盐后，为防止补盐泵内盐水结晶，往溶盐槽注入清水，用泵抽出，对泵进行清洗。
停用期间，每班点动补盐泵。
4.2.2 系统的操作1、首次开车或停车一周以上或检修后，开泵前应盘车3—5圈；2、打开盐水池出口阀门，盐水泵进口阀门，打开总供水及总回水阀，打开机组的进出水阀；3、打开盐水供水管与回水管之间的旁通阀20%；4、关闭-10℃盐水管与-20℃盐水管连通阀（一般不开）；5、打开循环冷却水供水、回水管阀门及机组冷却水进、出口阀门；6、盐水泵排空阀排空，有稳定的水流流出时，关闭排空阀；7、启动盐水泵，压力上到0.5MPa后缓慢开启盐水泵出口阀，同时观察电流，等电流上升到120A左右停止开启阀门。
冷冻盐水冰机操作规程(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除冰机操作规程一、开机前的检查准备工作：1、检查机房内环境，看机组旁和盐水槽内有无杂物及易燃易爆物质。
2、检查机组各部件螺丝是否紧固。
3、检查机组油位是否在高油位处，如果油量不够，应加入同一牌号同一厂家生产的油。
4、压差控制器指针上部是否位于打开状态处。
5、系统各进出水阀是否打开。
6、机组起步运行有无异常声响。
7、启动公用冷却循环水泵及机组盐水泵。
注意：开机遵循先开冷却水，后开机组的原则。
二、开机操作步骤：1、确认循环水和机组盐水泵开启后，进入隔壁配电房将冰机电源按钮拨到开机，机器进入自动运行状态，若参数不在设定的运行参数范围内或者出现报警情况，需要查明原因，解决问题后方能继续运行或再次开机。
2、检查机组各个仪表显示正常后，开启油泵，运行1分钟后开启主机。
3、按住上载按钮，边观察能量显示仪表边缓慢上载，上载至50%以上时停止上载，运行2分钟。
4、缓慢上载至95%，冷冻盐水机组进入正常运行程序。
；5、操作工人每一个小时检查机组运行情况并做好原始记录。
每隔一小时巡视记录一次，若负荷变化较大，要适当缩短巡视记录时间。
巡视内容：a、注意观察视油镜，油位降低时要及时补充冷冻机油；b、注意压缩机运行时的声音，发现异常时应急时排除；c、注意机组的运行情况，若出现异常振动，应及时停机检查。
d、详细记录各运行参数6、等待盐水箱温度降至-15℃时关闭冰机，只保留外循环。
三、停车操作步骤：正常停车：1、遵循先关机组，后关冷却水的原则。
2、按住卸载按钮，同时观察能量仪表，卸载至25%以下时停止卸载，按下停机按钮关闭机组，若无异常再去配电房关闭电源。
3、关闭机组循环水泵和机组盐水泵。
非正常停车：1、故障停机机组装有安全保护装置，当压力、温度等超过规定范围时，控制器起作用使主机停车，同时报警，故障显示，指出事故部位，消除事故后，才能再次启动。
目录1.介绍 (3)1.1产品简介 (3)1.2工作原理 (3)1.3使用须知 (3)1.4安装安全要求 (3)1.5操作维护安全要求 (4)1.6机组的维护和保养 (4)1.7常见故障及排除方法 (5)1.8运行管理和停机注意事项 (7)2.进场预检 (8)2.1设备进场检验 (8)2.2吊装和搬运指导 (8)2.3机房要求 (10)3.系统安装 (11)3.1空调系统安装注意事项 (11)3.2冷却水 (12)3.3冷媒水 (12)3.4电气安装 (16)3.5申请试车 (16)4．技术特性 (17)4.1OWCCL-220机组技术参数 (17)4.2机组使用范围 (18)4.3机组主要组件及其特点 (18)5.控制系统的操作 (19)5.1用户操作 (19)5.2用户菜单 (21)6. 运行 (26)6.1季节性关机步骤 (26)6.2季节性开机步骤 (26)6.3结冰保护 (26)7. 维护 (27)7.1概述 (27)7.2定期检查 (27)7.3每月的检查 (27)7.4冷凝器、蒸发器的维护 (27)7.5制冷剂的充注 (28)7.6添加润滑油 (28)附录 (29)附录一水流开关的安装及使用方法 (29)附录二电气原理图 (31)1.介绍1.1 产品简介◆OWCCL系列低温盐水机组是以半封螺杆等压缩机为主机，以R22为工质（也可以R134a，R407c为工质），为医药、化工，食品等行业提供低温冷水的成套制冷设备。
◆主要部件：压缩机、冷凝器、蒸发器，膨胀阀和过滤器装在同一个公共底座上，出厂时已完成全部管道和电路的连接，用户现场只需进行水电连接，并充注适量的制冷剂即可投入使用。
1.2 工作原理◆制冷剂在蒸发器内蒸发吸收冷媒水的热量，变成低压气体，被压缩机吸入。
经压缩后的气体进入冷凝器成为高温高压液体，放出的热量被冷却水带走，再经过滤器除去杂质和水分，经过膨胀阀节流后变为低温低压液体，进入蒸发器再循环。
起草者起草日期页数1/4部门经理审核日期审生产总监审核日期核审核日期者GMP 办公室审核日期批准者批准日期执行日期-10℃、 -20℃盐水系统标准操作规程1、目的：确保安全可靠地为全厂供应合格的盐水，延长盐水系统设备的使用寿命。
2、范围：水气车间盐水系统岗位。
3、责任：车间冷冻班长、盐水系统岗操作工对本制度的实施负责，车间主任、设备技术员对本制度的有效执行承担监督检查责任。
4、内容：4.1系统概述4.1.1 -10℃盐水系统配有：螺杆盐水机组 3 台，规格性能如下：制冷量 :1246KW工质 :R22电机功率 :450KW重量 :18000㎏YSKF225-1 螺杆氟压缩机制冷量 :1210KW转速:2960r/min轴功率:342KW重量:1600㎏厂家 : 大连冰山制冷集团公司配套电机：三相异步电动机型号:Y4503-2厂家 : 淄博牵引电机集团股分有限公司盐水循环泵 4 台，规格性能如下：型号 :KQL200/400-75/43扬程 :54.5m 流量 :280m /h配套功率 :75KW转速 :1480r/min重量： 850 ㎏厂家 :上海凯泉泵业有限公司工艺流程：盐水经用户使用温度升高后，回到机组，经机组制冷后，盐水温度降低5℃左右，回到盐水池，由盐水泵送到用户使用。
循环往复，系统设有自循环管路。
4.1.2 -20℃盐水系统配有：螺杆盐水机组 1 台，规格性能同 -10 ℃盐水系统。
文件名称-10 ℃、 -20 ℃水系统标准操作规程页数2/4盐水循环泵 2 台，规格性能如下：型号 :KQL200/400-75/43扬程 :50m配套功率 :75KW转速 :1480r/min 流量 :400m /h厂家 :上海凯泉泵业有限公司工艺流程同 -10 ℃盐水系统。
4.2操作4.2.1开车前的准备按比重在溶盐槽配制好盐水，用补盐泵送往盐水池，使盐水池水位到溢流口 50cm 左右可开启盐水泵。
每次补完盐后，为防止补盐泵内盐水结晶，往溶盐槽注入清水，用泵抽出，对泵进行清洗。
盐水机组操作规程
开机前的准备工作
1、岗位操作人员接到需启动盐水机组的指令后，通知机、电、仪到场共同确认开车条件（白天应通知机械动力处专业技术人员到场确认启机条件）：
A、由钳工检查各零部件的联接是否有松动，如有松动，必须紧固，以免工作中有漏油、漏气或其它事故发生。
B、由仪表检查各测量仪表是否有松动或损坏。
C、由电工按电气原理图检查电器及地线是否正常。
D、由操作人员检查分离油罐油位是否正常（油位液面必须高于低位油镜顶部，低于高位油镜底部），检查氟利昂的液位是否正常。
盐水机组的正常启动
1、检查-35盐水泵进、出口阀门，机封水进、出口阀门，确认后进行启泵，
2、检查螺杆机组循环水上水、回水阀门是否全开
3、打开控制面板，点击控制面板右上角机组开关滑块，将滑块滑至开机处，
进行起机
4、检查各项数据是否正常（主要参数；吸气压力、排气压力、电机电流、
油压差、油分温度）。
盐水机组的正常停机
1、将减载由自动改为手动，减载至10以下
2、点击控制面板右上角机组开关滑块，将滑块滑至关机处，进行停机附：润滑油表
序号项目油牌更换时间
1电机轴承润滑3#锂基脂每半年更换一次2油罐顿汉布什专用油每年更换一次
，。
氟利昂盐水机组操作规程及注意事项一、准备工作1、开机前，先查看盐水池液位，测量盐水比重，确保盐水比重符合机组工况要求。
2、长期停机在开机时，需要提前5-8小时通电给机组加热。
3、开机前检查蒸发式冷凝器供水情况。
4、开启盐水内循环泵，查看表压。
正常情况在0.1-0.15MPa之间，低于可能泵进口过滤器堵塞，高于可能压力表有问题。
5、启动机组电源，经过几秒钟系统检测后触摸屏显示欢迎界面，点击“点击进入”，进入主菜单。
二、开机1、先点击触摸屏上主控菜单里的机组状态。
查看当前状态是否符合工况要求，如不符合，返回主控菜单进行参数设置。
2、机组状态符合工况要求后，返回点击系统控制，长按“开机”键3秒钟，指示灯由红变绿，机组进入开机状态，压缩机启动。
机组进入开机延时状态。
3、延时后机组进入加载状态。
在返回进入机组状态，查看各个工艺参数。
4、每小时检查相关设备运行状态，并记录机组吸、排气压力，进出口气体温度和盐水进出温度以及盐水池温度，以此衡量机器工作状态是否正常。
5、机组排气压力≤1.5MPa，吸气压力≥0.1 MPa，排气温度小于等于90℃。
6、机组工作时经常巡查盐水泵运行情况，蒸发式冷凝器供水喷水状态和盐水液位。
7、盐水池温度下降到设定温度后可自动停机也可根据用冷情况人工手动停机，节约用电。
8、自动停机后，温度高于设定值时机组会自动开机，需注意。
三、关机1、机组关机，返回触摸屏系统控制菜单，长按“关机”开关3秒钟，指示灯由绿变红，机组关机，压缩机停止运行。
2、机组停止运行5-6分钟后在停盐水循环泵3、关闭蒸发式冷凝器风机及循环水泵。
四、紧急停车1、发现机组突发异常情况且不能立即处理，防止故障扩大。
可按下配电柜上的“红色”急停按钮，对机组断电，机组即可立即停车。
2、停车后立即与相关人员汇报，解决故障，同时将故障原因记录在记录表上。

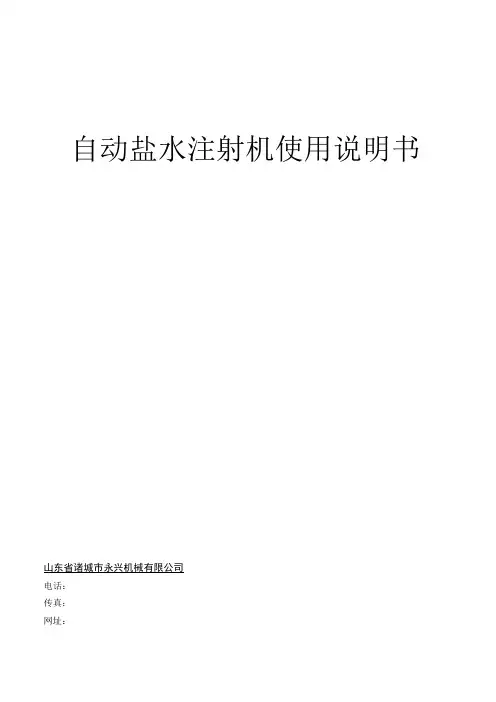

自动盐水注射机使用说明书山东省诸城市永兴机械有限公司电话：传真：网址：地址：交叉路口东行100米路南使用须知尊敬的用户：本产品的制造采用最先进的技术，使用安全。
但也会存在潜在的危险，特别是由于非专业人员的操作或者非常规使用所产生的危险。
对任何一次操作，操作人员必须准备书面说明，并且说明要使用操作。
使用这些操作说明可以使操作人员熟悉产品的结构，操作步骤和日常维护。
因为安全原因，对本产品任何未经授权的改装和调整，不承担保证责任。
请将这本操作说明放在机器附近，以便随时注意安全说明和重要信息。
一、前言：.谢您选购永兴设备安装使用此设备前，请务必仔细阅读本说明书。
使用者需充分理解本说明书对于使用本产品的要求。
如有疑问，请联系咨询供货商。
此说明书请妥善保存在设备使用现场。
二、工作原理：永兴80针自动盐水注射机高压注射原理进行工作。
盐水注射机可将盐水及辅料配制的腌制均匀地注射到肉块中，既可缩短腌制时间，又使腌渍剂分布均匀，大大提高了肉制品的品味和出品率。
该设备清洗方便，结构合理，整机完全采用不锈钢材料，清洁卫生，是肉制品行业不可缺少的设备。
当链带转动时针头将配好的辅料往原料肉里挤压，使肉体蛋白质分解成水溶性蛋白，易被人体吸收。
同时能使添加料（淀粉等）与肉体蛋白质互为溶合，以达到肉质变嫩、口感好、成品出率高的目的。
链带的转停运行均有按钮或变频器自动控制，如配置变频器可根据实际工艺需要调节设定链带的运行速度。
三、转动结构：主动力传动采用蜗轮杆减速机，使传动平稳可靠寿命长。
本机各部件及盐水泵系统全部采用不锈钢材料制成,对食品没有污染,符合国家卫生标准。
本机设有自动保护装置，当注射针碰到硬物时注射针随之抬起，不受损坏。
为使注射液和小肉块更加分享彻底，在水箱上部加设了水肉过滤机构，能及时把小肉块排出注射液以外，有效的保证了注射针孔不被堵塞。
传动链条可拆卸，清洗方便。
四、使用：1、机器在使用前，应用清水洗干净，并空载运转五分钟，以便清各部件在加工过程中残余的非洁净物,并检查各转动部件、水泵是否正常工作。
承蒙惠购冰山牌制冷设备，在此表示衷心感谢！●本使用说明书与《LG系列螺杆式制冷压缩机组使用说明书》及相应电控使用说明书配套同时使用。
●在使用本螺杆式盐水机组之前，务请详细阅读本套使用说明书，以便掌握正确的安装、调试及操作方法，这对保证机器正常、可靠运转十分重要。
在设备正常使用后，也请务必妥善保管使用说明书，以备日后查阅。
●本说明书提供适用于您所选用的产品的描叙和说明。
●如果您有任何问题，请与您的工程承包商或产品销售商联系。
●我公司不能预知一切潜在的危险，请遵循本地的法律法规。
●本说明书应配合机组永久保存。
1概述“冰山”为人类创造舒适洁净的生活和工作环境！本说明书详细介绍了大连冷冻机股份有限公司生产的冰山牌JYSLG20F系列螺杆式盐水机组的结构特征、性能参数、操作方法和维修保养，以指导用户正确使用此机组。
1．1产品特点、用途冰山牌JYSLG20F系列螺杆式盐水机组，采用本公司生产的开启式双螺杆制冷压缩机，配套高效率的管壳式热交换器，具有体积小、重量轻、制冷剂充灌量少等优点。
机组设有自动能量调节装置及安全保护装置，操作简便，运行安全可靠，可广泛应用于石油、化工、煤炭、纺织、制药、水产、商业、食品、造船、国防和科研等需要人工制冷的各个方面。
1．2产品型号的组成及其代表意义1．3机组使用范围“冰山”为人类创造舒适洁净的生活和工作环境！A工况：-10℃＜盐水出水温度≤0℃B工况：-20℃＜盐水出水温度≤-10℃C工况：-25℃＜盐水出水温度≤-20℃D工况：-30℃≤盐水出水温度≤-25℃E工况：-35℃≤盐水出水温度＜-30℃以上5个工况是基于：20℃≤冷却水进水温度≤35℃，4℃≤冷却水进出温差≤10℃3℃≤盐水进出温差≤6℃1.冷却水只有在进水温度较低时，冷凝压力不高时，才可选择大温差。
2.盐水机组的载冷剂采用NaCl或CaCl2溶液。
3.使用工况不同，制冷系统的设备配置不同，当机组使用工况变化较大或改做他用，为了保证您的利益，请咨询供货商或制造商，确认或做相应的变动。
2．机组组成及工作原理2.1机组组成及工作流程JYSLG20F系列螺杆式盐水机组主要由制冷剂循环系统、冷冻机油循环系统与控制系统。
制冷剂循环系统主要由螺杆制冷压缩机、油分离器、卧式冷凝器、经济器干燥过滤器、视液镜、热力膨胀阀、干式蒸发器、吸气过滤器及其他附件等构成；冷冻机油循环系统主要由螺杆制冷压缩机、油分离器、油冷却器、油粗过滤器、油泵、油压调节阀、油精过滤器、油分配器及其他附件等构成；控制系统主要由控制台、电控柜及各种控制元件组成。
机组的典型工作流程如“冰山”为人类创造舒适洁净的生活和工作环境！“冰山”为人类创造舒适洁净的生活和工作环境！2．2主要部件的功能●压缩机组图中用方框框起部分为LG系列螺杆式制冷压缩机组。
有关此部分内容请阅读《LG系列螺杆式制冷压缩机组使用说明书》中相关内容。
●卧式冷凝器采用高效换热管，管壳式结构，从油分离器中排出的高温高压制冷剂气体，用于干燥系统中制冷剂所含有的水分及过滤系统管路中的杂质。
结构见图3.“冰山”为人类创造舒适洁净的生活和工作环境！●视液镜利用视液镜中的水分指示器，通过颜色变化，可以判断是否需要更换干燥滤芯；还可根据有无气泡，判断制冷剂充注量是否充足。
●热力膨胀阀冷凝器中冷凝的液体，通过热力膨胀阀的节流作用，变为低温低压的制冷剂液体；同时根据蒸发器出口制冷剂的过热度，通过热力膨胀阀上的感温元件调节阀芯的开度，从而控制流向蒸发器的供液量，以达到用户要求的出水温度。
●卧式蒸发器采用高效防氯离子腐蚀换热管，管壳式结构，经过热力膨胀阀节流作用后的低温制冷剂液体，在蒸发器的壳程中与管程中的用户端载冷剂进行热交换，载冷剂放出热量，温度降低，制冷剂吸收热量，由液态变为气态，通过吸气管路，由制冷压缩机吸入，重复制冷循环。
结构见图3。
“冰山”为人类创造舒适洁净的生活和工作环境！“冰山”为人类创造舒适洁净的生活和工作环境！图3.蒸发器结构控制台控制台为机组的控制中心，负责制冷系统的 控制及保护，保证机组的正常运行。
3．JYSLG20FZ 盐水机组主要技术参数4．机组安全保护及控制4．1机组安全保护系统●机组高压安全阀：机组油分离器上设有高压安全阀。
当排气压力过高时，此安全阀打开，保护机器、设备不受损坏。
安全阀起跳压力调定值为1.85Mpa。
●冷凝器高压安全阀：当冷凝压力过高时，此安全阀打开，使压力下降，保护机器不受损坏，安全阀起跳压力调定值为1.85Mpa。
安全阀跳动后应拆下清洗，经校正后，重新装上使用。
●排气压力高保护：压力整定值为1.57Mpa。
当排气压力高于整定值时，机组自动停车。
●油压差继电器：机组油泵出口的油压比排气压力高0.147~0.29Mpa。
以保证轴承、轴封的润滑及正常喷油。
当油泵出口油压与排气压力之差低于规定值“冰山”为人类创造舒适洁净的生活和工作环境！时，机组自动停车，以保护机组不受损坏。
●差压控制器：机组在干式蒸发器的进口设置1个CWK-24型差压控制器，用于载冷剂的流量控制。
当载冷剂流量减小到一定程度时，差压控制器动作，使机组自动停车保护。
差压控制器调定值，用户可根据具体情况进行调定。
●蒸发器出水温度控制：手动机组设有一个WTQK—12温度控制器，自动机组通过出水温度传感器，设定防结晶温度，防止盐水出水温度过低析晶。
当盐水出水温度低于下限值时压缩机自动停车，请选择合适浓度的盐水溶液，盐水溶液的选择请见附2。
通常盐水溶液的起始凝固温度应比其最低出口温度低8~10℃。
4．2电气控制系统的操作●电气控制系统的操作详见电控说明书。
5．安装5．1初始检查●检查机组，确保机组在运输过程中没有损坏。
如果发现由运输公司的疏忽而导致了损坏，应向运输公司声明，将声明归档，并做相应索赔。
●货到工地后，应按装箱单检查一遍，如有任何材料缺损，要马上通知供货商。
●确定最后的安装位置。
应提供足够的操作与维修空间:离机组正面和两侧至少900mm，后面和上方600mm。
●应具有连接便利的供水管和电源线路。
“冰山”为人类创造舒适洁净的生活和工作环境！●应按需要设置排水设施（如排水沟等）。
⏹虽然本机组使用的制冷剂R22，是一种不可燃的无毒制冷剂，由于该制冷剂的密度大于空气且无色无味，在制冷剂泄漏时，制冷剂气体将积聚在地板表面，达到一定浓度时会使人窒息而发生事故。
因此，当机组装在密封房间时，要保持良好的通风，以防制冷剂泄漏时引起操作人员窒息，同时也可带走机组运行时所散发的热量。
⏹确认供货与所购机组是否相同，尤其应注意机组所适用的载冷剂，当您改变载冷剂时，一定要向设备制造商咨询，否则，由此带来的损失，制造商不予负责。
5．2机组安装●认真阅读《LG系列螺杆式制冷压缩机组使用说明书》中相应部分。
●在打开包装之前，尽量把机组运到靠近最后安装的位置。
保持机组直立。
●使用起吊运输时，应避免机组面板被吊绳刮伤。
●准备工具和仪器——钳子、扳手等机械工具。
●基础图见附5。
对基础的要求参看《LG系列螺杆式制冷压缩机组使用说明书》中“基础”和“机组的安装”条目。
●要求对电动机和压缩机的连轴器重新找正。
⏹起吊时，严禁站在机组下面。
“冰山”为人类创造舒适洁净的生活和工作环境！⏹在机组与吊绳间塞上布以避免刮伤机组。
⏹运输过程中，机组倾斜严禁超过15°。
否则，机组可能损坏。
⏹将油分离器和冷凝器上的安全阀出口用管道接到室外，当安全阀起跳时，制冷剂气体就由此管道排出室外。
5．3电源接线●准备工具和仪器——一套线路安装工具及电器检查设备（如万用表）。
●认真阅读配套电控使用说明书。
对于自动机组，认真阅读《SCC40螺杆压缩机控制器操作与设置手册》。
●必须根据当地法规安装地线，以防触电。
●查看电机和控制台铭牌，核实主电源和控制电源的电制。
●在正确的位置安装现场供电的主开关盒。
必须安装一个电源总开关。
●建议冷却水泵和冷冻水泵与压缩机连锁，以保证在冷却水和冷冻水水泵未启动时，压缩机也无法启动。
●进行适当接线，以确保水泵能独立运转，以防止水温低而导致冻结。
⏹在任何电气安装工作之前，确定安装位置没有通电。
⏹电气安装应有专用线路，并请专业电气人员进行安装。
⏹所选择的电气元件应与国家和地方标准相符，并确保各接头牢固。
“冰山”为人类创造舒适洁净的生活和工作环境！⏹机组外壳应接地。
接地线不能与气管、水管、避雷针或通讯线路连接。
⏹机组内部电气线路均已接妥，用户不得随意修改线路。
⏹应设置漏电断路器。
⏹每台机组应有各自的电路断路器。
5．4水管安装●本机组已配带冷冻水和冷却水接管法兰，用户可直接接管。
●本机组不附带水泵。
使用时必须选择安装合适的水泵以克服水管阻力。
●机组进出口水管上应安装水量调节阀，比如闸阀。
●进出口水管上应使用挠性连接（如水喉），以减小振动。
●在进水管上必须安装过滤器，以防止杂质进入水系统，使金属材料受到机械损伤。
应预留过滤器的维修空间。
●应在水路的最高处设置放空气的阀门，以排除管道中的空气。
●切勿把进水和出水的方向弄反。
冷却水和冷冻水水路都是下进上出。
●将所有管道用接头或法兰尽量靠近机组连接，以利于拆卸。
●必须保证充足适量的冷冻水和冷却水。
●冷冻水和冷却水应符合水质要求（附4）。
●水管应有牢固的支架，不能用机组来作支撑。
●典型管路布置如图3。
“冰山”为人类创造舒适洁净的生活和工作环境！图3：典型的管路布置图⏹蒸发器水路设计压力为1.0MPa，冷凝器水路设计压力为0.4MPa。
如果水压超值，会引起设备损坏。
⏹冷却水必须符合水质标准要求（附4）。
否则会影响机组性能和寿命，也可能引起泄漏。
⏹在与机组，泵或其它设备连接前，所有水管都应清洁，确保没有异物进入机组。
⏹为了保护机组，确保在机组运行时，冷冻水已经正常循环，在冷冻水管线上，安装了差压控制器，用户需要根据实际情况来调定蒸发器进出口压差值，以“冰山”为人类创造舒适洁净的生活和工作环境！确保在水流量太小时（比如小于满流量的一半），控制器动作。
5．5试压和充注制冷剂●关闭安全阀上的截止阀，试压完毕后再打开。
●除通向大气的阀门外，打开机组上所有其余的阀门。
●用氮气进行气密性试验，压力为1.0MPa，充入氮气后，不考虑气温的变化，压力在最初6小时可以稍微降低，但后18个小时内应保持压力不变。
如有泄漏可用肥皂水进行检漏，放掉压力后修补渗漏处，修补完后再充入压力进行检漏，直至不漏为止。
●气密性试验后，用真空泵抽真空至2.0KPa (15mmHg)，在24个小时内压力回升应不超过0.67KPa。
●按要求加入冷冻机油。
具体机组加油量参考“主要技术参数表”。
所加冷冻机油应符合GB/T16630-1996中L-DRA/B冷冻机油的规定，粘度等级为46。
可以在抽真空时利用系统内的低压加注冷冻机油。
