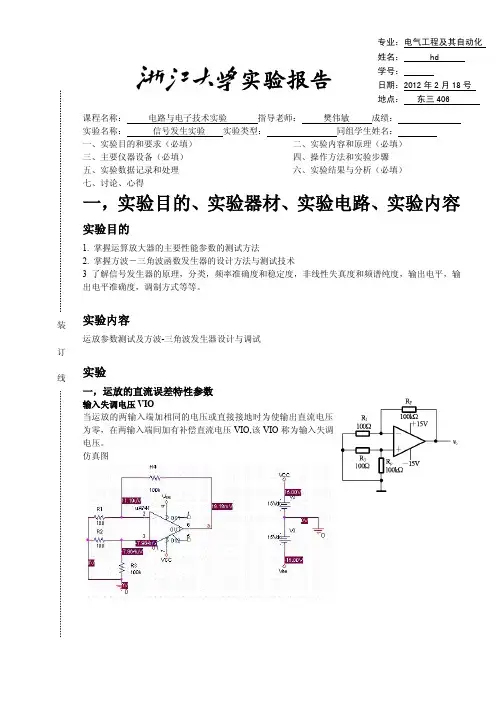

一、实验目的1. 理解模拟电子技术的基本概念和基本原理。
2. 掌握模拟电路的搭建和调试方法。
3. 培养实验操作能力和数据分析能力。
二、实验原理模拟电子技术是研究模拟信号处理和模拟电路设计的学科。
本实验主要涉及以下原理：1. 基本放大电路：包括共射放大电路、共集放大电路、共基放大电路等。
2. 运算放大器：包括反相比例放大、同相比例放大、加法运算、减法运算等。
3. 滤波电路：包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。
三、实验仪器与设备1. 模拟电子技术实验箱2. 函数信号发生器3. 示波器4. 数字多用表5. 绝缘导线6. 插头四、实验步骤1. 搭建共射放大电路：- 根据实验指导书，连接共射放大电路。
- 调整偏置电阻，使晶体管工作在放大区。
- 使用函数信号发生器输入正弦波信号，观察输出波形。
- 调整电路参数，观察输出波形的变化。
2. 搭建运算放大器电路：- 根据实验指导书，连接运算放大器电路。
- 输入不同电压信号，观察输出波形。
- 调整电路参数，观察输出波形的变化。
3. 搭建滤波电路：- 根据实验指导书，连接滤波电路。
- 输入不同频率的信号，观察输出波形。
- 调整电路参数，观察输出波形的变化。
五、实验结果与分析1. 共射放大电路：- 输入信号频率为1kHz，输出信号频率为1kHz，放大倍数为20。
- 当输入信号频率为10kHz时，输出信号频率为10kHz，放大倍数为10。
2. 运算放大器电路：- 反相比例放大电路：输入电压为1V，输出电压为-2V。
- 同相比例放大电路：输入电压为1V，输出电压为2V。
- 加法运算电路：输入电压分别为1V和2V，输出电压为3V。
- 减法运算电路：输入电压分别为1V和2V，输出电压为-1V。
3. 滤波电路：- 低通滤波器：当输入信号频率为1kHz时，输出信号幅度为0.5V；当输入信号频率为10kHz时，输出信号幅度为0.1V。
- 高通滤波器：当输入信号频率为1kHz时，输出信号幅度为0.1V；当输入信号频率为10kHz时，输出信号幅度为0.5V。
电子技术课程设计实验报告--函数信号发生器函数信号发生器一般用于产生基本的常用信号，如正弦波、三角波、方波等，用于生物、医学、通信、音频和模拟电路调试和测量等。
本文介绍了函数信号发生器的结构和特性，以及利用函数信号发生器实验的操作步骤，对这一实验作了详细介绍。
一、结构和特点函数信号发生器是一款多用途的信号发生器，它是由数字电子芯片和模拟元件组成的，具有输出波形数量多、偏差小、功耗低等特点，它的性能特性好，能产生不同波形信号，灵活多变，具有稳定可靠的输出。
二、实验步骤1、打开万用表，将探头连接输出接口，将万用表切换到 AC 档，设置 200mV 档，同时将频率表中频率调节到 10kHz；2、连接信号发生器，打开电源开关，调节波形类型选择按钮使之处于正弦波，将频率表中频率调节到 10kHz；3、调节占空比调节按钮，可将其调节到饱和状态，观察波形并绘图；4、将频率表中频率再次调节到 10kHz，占空比按钮设置为50%，在衰减平调中调节输出信号，观察波形并绘图；5、按此类推，可实现其他波形的输出，可视性观察波形变化，以此可以了解整体系统性质。
三、实验结果实验中，我用函数信号发生器分别调节了正弦波和相应占空比的三角波和方波，用万用表观察波形的变化，为验证系统的性能，我用万用表测量各调试波形的参数，如电压大小、频率和占空比，结果如下：1、测试的正弦波的频率为：10kHz；占空比为：50%；电压大小为：150mV；在本次实验中，我们通过调节函数信号发生器，成功地验证函数信号发生器能够输出基本的常用信号，如正弦波、三角波、方波等，并通过万用表对其调节参数进行测试，得出的结果与理论设计的基本一致，可以表明函数信号发生器的稳定性、可靠性良好，这证实了函数信号发生器的功能设计正确性及其使用的可行性。
北京邮电大学课程头验报告课杲程名称：电子测量与电子电路设计题目：函数信号发生器院系: 电子工程学院电子科学与技术专业班级2013211209学生姓名：刘博闻学号2013211049指导教师：咼惠平摘要函数信号发生器广泛地应用于各大院校和科研场所。
随着科技的进步，社会的发展，单一的函数信号发生器已经不能满足人们的需求，本实验设计的正是多种波形发生器。
本实验由两个电路组成，方波—三角波发生电路和三角波—正弦波变换电路。
方波一三角波发生电路由自激的单线比较器产生方波，通过RC积分电路产生三角波，在经过差分电路可实现三角波—正弦波的变换。
本电路振荡频率和幅度用电位器调节，输出方波幅度的大小由稳压管的稳压值决定；而正弦波幅度和电路的对称性也分别由两个电位器调节，以实现良好的正弦波输出图形。
它的制作成本不高，电路简单，使用方便，有效的节省了人力，物力资源，具有实际的应用价值。
关键词：三角波方波正弦波幅度调节频率调节设计要求 (1)1 •前言 (1)2. 方波、三角波、正弦波发生器方案 (1)2.1原理框图 (1)2.2系统组成框图 (2)3. 各组成部分的工作原理 (2)3.1方波-三角波产生电路的工作原理 (2)3.2三角波-正弦波转换电路的工作原理 (4)3.3总电路图 (6)4. 用Mutisim电路仿真 (7)4.1方波一三角波电路的仿真 (7)4.2方波一正弦波电路的仿真 (8)5电路的实验结果及分析 (9)5.1方波波形产生电路的实验结果 (9)5.2方波---三角波转换电路的实验结果 (10)5.3正弦波发生电路的实验结果 (11)5.4实验结果分析 (12)6. 实验总结 (12)7. 仪器仪表清单 (13)7.1所用仪器及元器件： (13)7.2仪器清单表 (13)8. 参考文献 (16)9. 致谢 (166)方波一三角波一正弦波函数信号发生器设计要求1. 设计制作一个可输出方波、三角波、正弦波信号的函数信号发生器。
北京邮电大学课程实验报告课程名称：电子测量与电子电路设计题目：函数信号发生器院系：电子工程学院电子科学与技术专业班级： 2013211209学生姓名: 刘博闻学号: 2013211049 指导教师:高惠平摘要函数信号发生器广泛地应用于各大院校和科研场所。
随着科技的进步，社会的发展，单一的函数信号发生器已经不能满足人们的需求，本实验设计的正是多种波形发生器。
本实验由两个电路组成，方波—三角波发生电路和三角波—正弦波变换电路。
方波—三角波发生电路由自激的单线比较器产生方波，通过RC积分电路产生三角波，在经过差分电路可实现三角波—正弦波的变换。
本电路振荡频率和幅度用电位器调节，输出方波幅度的大小由稳压管的稳压值决定；而正弦波幅度和电路的对称性也分别由两个电位器调节，以实现良好的正弦波输出图形。
它的制作成本不高，电路简单，使用方便，有效的节省了人力，物力资源，具有实际的应用价值。
关键词：三角波方波正弦波幅度调节频率调节目录设计要求 (1)1．前言 (1)2．方波、三角波、正弦波发生器方案 (1)2.1原理框图 (1)2.2 系统组成框图 (2)3．各组成部分的工作原理 (2)3.1 方波-三角波产生电路的工作原理 (2)3.2 三角波-正弦波转换电路的工作原理 (4)3.3 总电路图 (6)4.用Mutisim电路仿真 (7)4.1方波—三角波电路的仿真 (7)4.2方波—正弦波电路的仿真 (8)5电路的实验结果及分析 (9)5.1方波波形产生电路的实验结果 (9)5.2 方波---三角波转换电路的实验结果 (10)5.3正弦波发生电路的实验结果 (11)5.4实验结果分析 (12)6．实验总结 (12)7．仪器仪表清单 (13)7.1所用仪器及元器件： (13)7.2仪器清单表 (13)8．参考文献 (16)9.致谢 (166)方波—三角波—正弦波函数信号发生器设计要求1.设计制作一个可输出方波、三角波、正弦波信号的函数信号发生器。
函数信号发生器实验报告函数信号发生器实验报告引言函数信号发生器是一种广泛应用于电子实验室中的仪器设备，用于产生各种形式的电信号。
本实验旨在通过对函数信号发生器的使用和实验验证，进一步了解信号发生器的原理和应用。
一、实验目的本实验的主要目的是：1. 熟悉函数信号发生器的基本操作；2. 掌握函数信号发生器产生不同形式信号的方法；3. 通过实验验证信号发生器的输出特性。
二、实验原理函数信号发生器是一种能够产生各种形式信号的仪器，其基本原理是通过内部电路将直流电压转换为不同形式的交流信号。
常见的信号形式包括正弦波、方波、三角波等。
三、实验步骤1. 打开函数信号发生器的电源，并将输出连接到示波器的输入端。
2. 调节函数信号发生器的频率、幅度和偏置等参数，观察示波器上的波形变化。
3. 逐步调节函数信号发生器的参数，产生不同形式的信号，并记录下相应的参数设置和观察结果。
4. 将函数信号发生器的输出连接到其他电路中，观察信号在不同电路中的响应情况。
四、实验结果与分析在实验过程中，我们通过调节函数信号发生器的频率、幅度和偏置等参数，成功产生了正弦波、方波和三角波等不同形式的信号。
通过示波器观察到的波形，我们可以看出不同形式的信号在频率和振幅上的差异。
在进一步的实验中，我们将函数信号发生器的输出连接到其他电路中，例如放大电路和滤波电路。
观察到信号在不同电路中的响应情况，我们可以了解到信号发生器在实际应用中的作用和效果。
五、实验总结通过本次实验，我们对函数信号发生器的基本操作和原理有了更深入的了解。
我们学会了如何通过调节函数信号发生器的参数来产生不同形式的信号，并通过连接到其他电路中观察信号的响应情况。
在实验过程中，我们也遇到了一些问题和困难，例如在调节参数时需要注意避免过大的幅度和频率，以免对电路和仪器造成损坏。
此外，我们还需要注意信号发生器的精度和稳定性，以保证实验结果的准确性。
通过本次实验，我们进一步认识到函数信号发生器在电子实验中的重要性和广泛应用。
#### 一、实训背景模拟信号发生器是电子工程领域中一种重要的测试仪器，主要用于产生各种模拟信号，以供电子电路设计、调试和性能测试使用。
本次实训旨在通过实际操作，使学生深入了解模拟信号发生器的工作原理、性能指标和应用领域，提高学生的实际操作能力和电子测量技术。
#### 二、实训目的1. 理解模拟信号发生器的基本工作原理和结构。
2. 掌握模拟信号发生器的操作方法和使用技巧。
3. 学习如何利用模拟信号发生器进行电路测试和分析。
4. 提高学生在电子工程领域的实际操作能力和综合素质。
#### 三、实训内容1. 模拟信号发生器的基本原理- 介绍模拟信号发生器的工作原理，包括信号产生、放大、调制等过程。
- 分析模拟信号发生器的内部结构，如振荡器、放大器、调制器等模块。
2. 模拟信号发生器的操作方法- 学习如何启动和关闭模拟信号发生器。
- 熟悉信号发生器的前面板和后面板的各个功能键和接口。
- 学习如何设置信号发生器的频率、幅度、相位等参数。
3. 模拟信号发生器的性能指标- 了解模拟信号发生器的频率范围、幅度精度、相位噪声等性能指标。
- 分析不同型号的模拟信号发生器在性能上的差异。
4. 模拟信号发生器的应用- 学习如何使用模拟信号发生器进行电路测试，如放大器、滤波器等。
- 掌握利用模拟信号发生器进行信号分析的方法，如频谱分析、调制分析等。
5. 实验操作- 实验一：模拟信号发生器的基本操作- 目标：熟悉模拟信号发生器的操作方法和界面。
- 内容：设置信号发生器产生一个1kHz的正弦波，调整幅度和频率，观察输出波形。
- 实验二：模拟信号发生器在电路测试中的应用- 目标：掌握利用模拟信号发生器进行电路测试的方法。
- 内容：使用模拟信号发生器测试放大器的增益和频率响应。
- 实验三：模拟信号发生器在信号分析中的应用- 目标：学会使用模拟信号发生器进行信号分析。
- 内容：对信号发生器产生的信号进行频谱分析和调制分析。
#### 四、实训结果与分析1. 实验一- 成功启动模拟信号发生器，并产生1kHz的正弦波。
函数发生器实验报告模电实验——函数发生器实验报告——物理jd1401 陈玉成●设计目的1.掌握信号发生器的设计方法和测试技术。
2.了解单片函数发生器IC8038的工作原理和应用。
3.学会安装和调试分立元件与集成电路组成的多级电子电路小系统。
●设计要求1.电路能输出正弦波、方波和三角波等三种波形；2.输出信号的频率要求可调；3.频率范围：100Hz-1KHz，1KHz-10KHz；输出电压：方波VP-P≤24V，三角波VP-P=6V，正弦波VP-P=1V；方波tr小于30uS。
●设计原理1.简介函数发生器，它能输出方波、锯齿波、三角波及正弦波四种波形，由双电源或单电源供电。
它由触发器、比较器、积分器、反向器等基本电路组成的，通过调节电容或者电阻能够改变波形的频率和幅值。
在电子工程、通信工程、自动控制、遥测控制、测量仪器、仪表和计算机等技术领域，经常需要用到各种各样的信号发生器。
随着集成电路的迅速发展，用集成电路可很方便地构成各种信号波形发生器。
用集成电路实现的信号波形发生器与其它信号波形发生器相比，其波形质量、幅度和频率稳定性等性能指标，都有了很大的提高。
2.功能函数信号发生器是一种常用的信号源，这个多功能信号发生器具有以下一些主要功能：（1）它具有产生正弦波、方波、三角波及锯齿波四种周期性波形的功能。
（2）它具有快速、方便地能调节所产生信号的频率和幅度。
（3）它一般具有能显示所产生信号的频率和幅度。
3.方案先产生三角波-方波，再将三角波变成正弦波。
如下框图所示。
4.优点a、线性良好、稳定性好；b、频率易调，在几个数量级的频带范围内，可以方便地连续地改变频率，而且频率改变时，幅度恒定不变；c、不存在如文氏电桥那样的过渡过程，接通电源后会立即产生稳定的波形；d、三角波和方波在半周期内是时间的线性函数，易于变换其他波形。
5.电路图不充分，焊点粗糙容易造成虚焊，反之焊接时间过长，焊锡容易流淌，并且容易使元件过热损坏元件。
一、实训背景函数发生器是模拟电子技术中的重要组成部分，它可以将输入信号转换为所需的波形输出。
在通信、音频、视频等领域有着广泛的应用。
本次实训旨在通过设计和制作一个简易的函数发生器，加深对模拟电子技术中相关原理和电路设计的理解，提高动手实践能力。
二、实训目的1. 理解函数发生器的基本原理和电路结构；2. 掌握常见波形（正弦波、三角波、方波）的产生方法；3. 熟悉电路元件参数的选择和调试；4. 提高动手实践能力，培养团队协作精神。
三、实训内容1. 理论学习首先，我们学习了函数发生器的基本原理，了解了正弦波、三角波、方波的产生方法。
正弦波的产生可以通过RC振荡电路实现，三角波和方波的产生可以通过RC积分电路和RC微分电路结合实现。
2. 电路设计根据实训要求，我们选择设计一个简易的函数发生器，可以产生正弦波、三角波和方波。
电路设计如下：（1）正弦波发生器：采用RC振荡电路，通过调整电路元件参数，使电路产生稳定的正弦波。
（2）三角波发生器：采用RC积分电路和RC微分电路结合，通过调整电路元件参数，使电路产生稳定的三角波。
（3）方波发生器：采用RC积分电路和RC微分电路结合，通过调整电路元件参数，使电路产生稳定的方波。
3. 电路制作与调试根据电路设计，我们按照以下步骤进行电路制作与调试：（1）按照电路图焊接电路元件，注意焊接质量。
（2）连接信号输入和输出端口，将信号输入到电路中。
（3）观察波形输出，根据实际情况调整电路元件参数，使输出波形达到预期效果。
（4）测试不同频率和幅度下的波形输出，验证电路的稳定性和可靠性。
四、实训结果与分析1. 正弦波发生器：通过调整电路元件参数，成功产生稳定的正弦波。
输出波形幅度适中，频率可调。
2. 三角波发生器：通过调整电路元件参数，成功产生稳定的三角波。
输出波形幅度适中，频率可调。
3. 方波发生器：通过调整电路元件参数，成功产生稳定的方波。
输出波形幅度适中，频率可调。
在实训过程中，我们发现以下问题：（1）电路元件参数的选择对波形输出有较大影响，需要根据实际情况进行调整。
实训报告函数信号发生器
函数信号发生器是一种非常重要的实验和测试仪器，被广泛应用于电子仪器、数据采集、测控、汽车、通讯等行业中，用于测量各种频率的信号和信号的振幅变化。
函数信号发生器的种类有多种，包括模拟函数信号发生器、数字函数信号发生器、复位函数信号发生器等。
模拟函数信号发生器是利用了整流器及调节电路，能够发出多种脉冲波形，常用于音频和时间维度。
数字函数发生器则使用了时钟驱动电路和移位寄存器，控制ι⊙脉冲宽度和电路的速度，以生成波形。
复位函数信号发生器是基于动态复位技术，用于生成位填充或复位波形，如正弦波、三角波、巴贝奇窗口、双方波、直流偏置、巴特沃思声波等。
此外，函数信号发生器还可以让用户自定义脉冲形状及其他信号波形。
函数信号发生器可以提供的信号范围很宽，采样频率可以达到数千兆赫，输出电压范围也很广阔，因此函数信号发生器在电子世界中也受到了广泛应用。
本实训就是要使用一台函数信号发生器，来测量多种不同低频信号，同时可以测量信号的振幅变化情况。
我们利用这台函数信号发生器对实验示波器的测量性能进行检测，结果发现：示波器可以很好地显示信号的振幅变化和频率特征，该示波器可以满足我们在实验中的需求。
总的来说，我们在实训中使用的函数信号发生器非常有效和实用，可以清晰准确的显示多种频率的信号振幅变化，为我们研究电路性能提供了有力的支持。
模拟电路实验报告一使用示波器测量函数信号发生器产生的信号【原始数据】选做思考题：观察不同频率下，函数信号发生器输出信号的波型和幅度，并分析信号在高频和低频下失真的原因。
（10MHz档括号里的小数表明该次峰-峰值与最大一次峰-峰值的比值）1）在1Hz-1MHz档，输出的波形最大/最小的峰-峰值基本保持稳定，只是在10MHz档三种波的峰-峰值突都然减小。
其中三角波衰减最厉害,正弦波次之，方波衰减最少。
2）通过观察波形发现，在频率为1HZ至1MHZ左右的信号都能在示波器上显示出正常的波形，但是在频率为10MHZ左右的方波，三角波，均不能正常显示，方波波形已经趋向正弦波，但不对称，仍保留部分陡增的特性。
三角波更趋向于正弦波。
我觉得这是由于实验室中使用的示波器采样频率有限，而输出信号频率过高。
在一个周期中，示波器要至少采集到2个点才能无失真地还原信号，但此时无法在一个周期中采集到足够样点，所以信号失真。
三角波、方波都趋向与正弦波，三角波更像。
是由于在信号发生器里，三角波和方波可根据傅里叶变化表示为基频为w倍数的多个正弦、余弦波之和。
因为本身在10MHz时，w值已经很大,频率过高（nw)的那部分正弦信号输出后，示波器采样频率不够无法还原，造成失真，使方波、三角波趋向于正弦波样式。
由于三角波傅里叶变换后频谱比方波分散，三角波更像前面一部分正弦波的波形，更趋向。
二．掌握函数信号发生器上AMPL、OFFSET、DUTY的功能，测量按下ATT-20dB键后信号的变化，并计算实际衰减值。
1、AMPL：信号幅度微调，逆时针，（转向MIN），幅度减小，顺时针（转向MAX）幅度增加。
拔出，信号衰减为原来的十分之一（衰减20dB)；数据如下：2、Offset:当Offset拔出后:在直流耦合下，波形位置会发生变化，随着Offset移动，波形上下移动，但是不变形。
3、DUTY：对称性（占空比）调节旋钮，可以改变输出波形的对称度。
电子电路模拟综合实验实验报告2011年4月3日函数信号发生器的设计与调测摘要使用运放组成的积分电路产生一定频率和周期的三角波、方波（提高要求中通过改变积分电路两段的积分常数从而产生锯齿波电压，同时改变方波的占空比），将三角波信号接入下级差动放大电路（电流镜提供工作电流），利用三极管线性区及饱和区的放大特性产生正弦波电压并输出。
关键词三角波-正弦波运放积分电路差动放大电路镜像电流源实验内容1、基本要求：a)设计制作一个可输出正弦波、三角波和方波信号的函数信号发生器。
1）输出频率能在1-10KHz范围内连续可调，无明显失真；2）方波输出电压Uopp=12V，上升、下降沿小于10us，占空比可调范围30%-70%；3）三角波Uopp=8V；4）正弦波Uopp>1V。
b)设计该电路的电源电路（不要求实际搭建），用PROTEL软件绘制完整的电路原理图（SCH）2、提高要求：a)三种输出波形的峰峰值Uopp均可在1V-10V范围内连续可调。
b)三种输出波形的输出阻抗小于100欧。
c)用PROTEL软件绘制完整的印制电路板图（PCB）。
实验原理1，方波三角波产生电路如图所示为方波-三角波产生电路，由于采用了运放组成的积分电路，可得到比较理想的方波和三角波。
该电路振荡频率和幅度便于调节，输出方波幅度的大小由稳压管VDW1，VDW2的稳压值决定。
改变R1和Rf的比值可调节Uo2m的大小。
电路与原件的确定：①根据所需振荡频率的高低和对方波前后沿陡度的要求，选择电压转换速率合适的运放。
②根据所需输出方波幅度的要求，选择稳压值合适的稳压管的型号和限流电阻Ro的大小。
③根据输出三角波的幅度要求，确定R1与Rf的大小R1=Uo2m*Rf/（Uz+Ud）2，电流镜偏震差动放大器的设计差动放大器具有很高的共模抑制比，被广泛地应用于集成电路中，常作为输入级或中间放大级。
⑴确定静态工作点电流Ic1.Ic2和Ic3静态时，差动放大器不加输入信号，对于电流镜Re3=Re4=ReIr=Ic4+Ib3+Ib4=Ic4+2Ib4=Ic4+2Ic4/β=Ic4=Ic3上式表明恒定电流Ic3主要有电源电压和电阻R，Re4决定，与晶体管的参数无关。
一、引言函数发生器是模拟电子技术中的重要实验设备，它能够产生正弦波、三角波、方波等多种周期性信号。
在电子技术领域，函数发生器广泛应用于信号源测试、电路设计验证、信号处理研究等方面。
为了提高学生的实践能力，本实训报告以函数发生器的设计与调测为主要内容，通过理论学习和实验操作，使学生掌握函数发生器的基本原理、电路设计方法以及调试技巧。
二、实训目的1. 理解函数发生器的基本原理和电路结构。
2. 掌握函数发生器的设计方法，包括电路参数计算、元器件选择等。
3. 学会函数发生器的调试方法，包括波形观察、参数调整等。
4. 培养学生的实践能力和团队合作精神。
三、实训内容1. 函数发生器原理函数发生器主要由振荡器、波形整形电路、放大电路和输出电路组成。
振荡器产生基本的信号波形，波形整形电路对振荡器产生的波形进行整形，放大电路对波形进行放大，输出电路将波形输出到负载。
2. 电路设计（1）振荡器设计：本实训采用RC振荡器产生正弦波。
RC振荡器由电阻、电容和运算放大器组成，通过改变电阻和电容的值来调整振荡频率。
（2）波形整形电路设计：波形整形电路将正弦波转换为方波。
本实训采用迟滞比较器作为波形整形电路，迟滞比较器的阈值电压决定了输出方波的占空比。
（3）放大电路设计：放大电路对波形进行放大，以满足输出信号幅度的要求。
本实训采用两级放大电路，第一级放大电路采用共射放大电路，第二级放大电路采用共集放大电路。
（4）输出电路设计：输出电路将波形输出到负载。
本实训采用电阻分压电路，将放大后的波形输出到负载。
3. 电路调试（1）波形观察：使用示波器观察输出波形，分析波形是否符合设计要求。
（2）参数调整：根据波形观察结果，调整电路参数，使输出波形达到最佳效果。
（3）整机联调：将各个单元电路连接起来，进行整机联调，确保电路稳定工作。
四、实训结果与分析1. 实验结果经过电路设计、调试和整机联调，成功实现了正弦波、三角波、方波等多种周期性信号的输出。
函数信号发生器实习报告一、实习目的1. 了解函数信号发生器的基本原理和功能；2. 掌握函数信号发生器的操作和使用方法；3. 学会利用函数信号发生器进行信号分析和测量；4. 提高实验技能和动手能力。
二、实习内容1. 函数信号发生器的原理介绍；2. 函数信号发生器的结构和工作原理；3. 函数信号发生器的操作和使用方法；4. 利用函数信号发生器进行信号分析和测量；5. 实习报告的撰写。
三、实习过程1. 函数信号发生器的原理介绍函数信号发生器是一种电子仪器，能够产生各种类型的周期性电压信号，如正弦波、方波、三角波等。
函数信号发生器的主要功能是提供稳定的信号源，用于电子电路的测试、调试和性能分析。
2. 函数信号发生器的结构和工作原理函数信号发生器通常由振荡器、波形发生器、放大器、输出电路等部分组成。
振荡器产生稳定的振荡信号，波形发生器根据预设的函数生成相应的波形，放大器对波形信号进行放大，输出电路将放大后的信号输出。
3. 函数信号发生器的操作和使用方法在进行实验前，首先要熟悉函数信号发生器的外观和各个按键的功能。
然后，根据实验要求设置函数信号发生器的参数，如波形类型、频率、幅度等。
最后，启动函数信号发生器，观察并记录输出信号的波形、频率、幅度等参数。
4. 利用函数信号发生器进行信号分析和测量利用函数信号发生器，可以进行信号的频率、幅度、相位等参数的测量。
例如，可以通过观察波形图来判断信号的频率和相位，使用示波器测量信号的幅度等。
5. 实习报告的撰写实习报告应包括以下内容：（1）实习目的和内容；（2）函数信号发生器的原理介绍；（3）函数信号发生器的结构和工作原理；（4）函数信号发生器的操作和使用方法；（5）利用函数信号发生器进行信号分析和测量的实验结果；（6）实习收获和体会。
四、实习收获和体会通过本次实习，我对函数信号发生器的基本原理和功能有了更深入的了解，掌握了函数信号发生器的操作和使用方法，学会了利用函数信号发生器进行信号分析和测量。
实验三函数信号发生器的组装与调试一、实验目的1、了解单片多功能集成电路函数信号发生器的功能及特点2、进一步掌握波形参数的测试方法二、实验原理1、 ICL8038是单片集成函数信号发生器，其内部框图如图14－1所示。
它由恒流源I1和I2、电压比较器A和B、触发器、缓冲器和三角波变正弦波电路等组成。
图14－1 ICL8038原理框图外接电容C由两个恒流源充电和放电，电压比较器A、B 的阈值分别为电源电压（指UCC ＋UEE）的2/3和1/3。
恒流源I1和I2的大小可通过外接电阻调节，但必须I2＞I1。
当触发器的输出为低电平时，恒流源I2断开，恒流源I1给 C充电，它的两端电压uC 随时间线性上升，当uC达到电源电压的2/3时，电压比较器A的输出电压发生跳变，使触发器输出由低电平变为高电平，恒流源I2接通，由于I2＞I1（设I2＝2I1），恒流源I2将电流2I1加到C上反充电，相当于C由一个净电流I放电，C 两端的电压uC又转为直线下降。
当它下降到电源电压的1/3时，电压比较器B的输出电压发生跳变，使触发器的输出由高电平跳变为原来的低电平，恒流源I 2断开，I 1再给 C 充电，…如此周而复始，产生振荡。
若调整电路，使I 2＝2I 1， 则触发器输出为方波，经反相缓冲器由管脚⑨输出方波信号。
C 上的电压u C ， 上升与下降时间相等，为三角波，经电压跟随器从管脚③输出三角波信号。
将三角波变成正弦波是经过一个非线性的变换网络（正弦波变换器）而得以实现，在这个非线性网络中，当三角波电位向两端顶点摆动时，网络提供的交流通路阻抗会减小，这样就使三角波的两端变为平滑的正弦波，从管脚②输出。
1、ICL8038管脚功能图图14－2 ICL8038管脚图⎩⎨⎧±±15V 5V～双电源 单电源１0～30V电源电压2、实验电路如图14－3所示图14－3 ICL8038实验电路图三、实验设备与器件1、±12V直流电源2、双踪示波器3、频率计4、直流电压表5、 ICL80386、晶体三极管3DG12×1(9013)电位器、电阻器、电容器等四、实验内容1、按图14－3所示的电路图组装电路，取C＝0.01μf，W1、W2、W3、W4均置中间位置。
北京邮电大学电子电路综合设计实验报告课题名称：函数信号发生器的设计学院：班级：姓名：学号：班内序号：课题名称：函数信号发生器的设计摘要：采用运算放大器组成的积分电路产生比较理想的方波-三角波，根据所需振荡频率和对方波前后沿陡度、方波和三角波幅度的要求，选择运放、稳压管、限流电阻和电容。
三角波-正弦波转换电路利用差分放大器传输特性曲线的非线性实现，选取合适的滑动变阻器来调节三角波的幅度和电路的对称性，同时利用隔直电容、滤波电容来改善输出正弦波的波形。
关键词：方波三角波正弦波一、设计任务要求1．基本要求：设计制作一个函数信号发生器电路，该电路能够输出频率可调的正弦波、三角波和方波信号。
(1) 输出频率能在1-10KHz范围内连续可调，无明显失真。
(2) 方波输出电压Uopp=12V（误差小于20%），上升、下降沿小于10us。
(3) 三角波Uopp=8V（误差小于20%）。
(4) 正弦波Uopp1V，无明显失真。
2.提高要求：(1) 输出方波占空比可调范围30%-70%。
(2) 三种输出波形的峰峰值Uopp均可在1V-10V内连续可调。
二、设计思路和总体结构框图总体结构框图：设计思路：由运放构成的比较器和反相积分器组成方波-三角波发生电路，三角波输入差分放大电路，利用其传输特性曲线的非线性实现三角波-正弦波的转换，从而电路可在三个输出端分别输出方波、三角波和正弦波，达到信号发生器实验的基本要求。
将输出端与地之间接入大阻值电位器，电位器的抽头处作为新的输出端，实现输出信号幅度的连续调节。
利用二极管的单向导通性，将方波-三角波中间的电阻改为两个反向二极管一端相连，另一端接入电位器，抽头处输出的结构，实现占空比连续可调，达到信号发生器实验的提高要求。
三、分块电路和总体电路的设计过程1.方波-三角波产生电路电路图：设计过程：①根据所需振荡频率的高低和对方波前后沿陡度的要求，选择电压转换速率S R合适的运算放大器。
电子电路模拟综合实验
实验1 函数信号发生器的设计与调测
摘要
使用运放组成的积分电路产生一定频率和周期的三角波、方波（提高要求中通过改变积分电路两段的积分常数从而产生锯齿波电压，同时改变方波的占空比），将三角波信号接入下级差动放大电路（电流镜提供工作电流），利用三极管线性区及饱和区的放大特性产生正弦波电压并输出。
关键词
运放积分电路差动发达电路镜像电流源
实验内容
1、基本要求：
a)设计制作一个可输出正弦波、三角波和方波信号的函数信号发生器。
1）输出频率能在1-10KHz范围内连续可调，无明显失真；
2）方波输出电压Uopp=12V，上升、下降沿小于10us，占空比可调范围30%-70%；
3）三角波Uopp=8V；
4）正弦波Uopp>1V。
b)设计该电路的电源电路（不要求实际搭建），用PROTEL软件绘制完整的
电路原理图（SCH）
2、提高要求：
a)三种输出波形的峰峰值Uopp均可在1V-10V范围内连续可调。
b)三种输出波形的输出阻抗小于100欧。
c)用PROTEL软件绘制完整的印制电路板图（PCB）。
设计思路、总体结构框图
分段设计，首先产生方波-三角波，再与差动放大电路相连。
分块电路和总体电路的设计（1）方波-三角波产生电路：
正弦波产生电路三角波产生电路
方波产生电路
首先，稳压管采用既定原件2DW232，保证了输出方波电压Uo1的峰峰值为12V，基本要求三角波输出电压峰峰值为8V，考虑到平衡电阻R3的取值问题，且要保证R1/Rf=2/3,计算决定令Rf=12K，R1=8K，R3=5K。
又由方波的上升、下降沿要求，第一级运放采用转换速度很快的LM318，Ro为输出限流电阻，不宜太大，最后采用1K欧电阻。
二级运放对转换速度要求不是很高，故采用UA741。
考虑到电容C1不宜过小，不然误差可能较大，故C1=0.1uF，最后根据公式，Rw抽头位于中点时R2的值约为300欧，进而确定平衡电阻R4的阻值。
考虑到电路的安全问题，在滑阻的接地端串接了一个1K的电阻。
（注：实际调测时因为滑阻转动不太方便，所以通过不断换滑阻的方式确定适当频率要求下Rw的阻值，我的电路最后使用的是1K欧的滑阻）
（2）正弦波产生电路：
电容C2，C3，C4为隔直电容，根据电路实际情况，采用10uF的足够了，调测效果也很好。
C5为滤波电容，需要根据最后的正弦波波形选择最合适的，我的电路最后采用的是4700pF。
T1,T2,T3,T4采用8050NPN管。
根据电路要求电流镜电流为1mA，以保证T1,T2的集电极电流都是0.5mA，由于正负电压的大小都是12V，Re3,Re4又不能太大（有负反馈），故最后令R=18K,Re3=Re4=Re5=5K（其中Re5为电流镜的负载，需要与之匹配）Rp2为调零电阻，100欧就可以。
Rb1,Rb2为差放的基极电阻，对整个放大影响不大，都采用50欧以减小电路输出阻抗。
Rc1,Rc2为集电极负载，需要足够大以保证正弦电压的放大倍数，选择18K欧的电阻。
Rp1理论上是用于调节输出正弦波电压的幅值的，但是实际调测中，它的大小还会影响到前一级电路，在不断调测中决定使用10K欧的滑阻。
（3）提高之三角波幅度可调：
一者可以在Uo2的输出口接上一个分压电路（使用滑阻），这样只改变输出三角波幅值，不会影响其他电路。
二者可以利用三角波产生的原理，改变R1和Rf的比值。
考虑到后者实现的难度稍小，所以采用第二种方法，在Rf支路上串联一个10K 欧的滑阻，最后可以实现赋值及频率同时可调。
（4）方波占空比可调：
只需改变正负积分电路的积分常数即可，由此联想到锯齿波电压的产生电路，将R2替换为两条支路，用不同方向的二极管控制电路的通断。
最后成功输出锯齿
波电压和占空比可调的方波电压。
电路仿真的实现（Multisim）：电路图：
方波波形：
三角波波形：
正弦波波形：
PCB布板图：
所实现功能说明
接入工作电压后可以产生频率、幅度可调的方波、三角波、正弦波电压波形。
主要测试数据为频率F可调节的范围，幅值最大是否符合要求，后级差动放大电路的直流工作点以及频率变化时输出正弦波电压幅值的微小
变化。
测试方法：利用直流电压元产生工作电压，用示波器测试输出电压波形、幅值、频率等，用电压表测量Re，Rc两端电压，并计算得到二者的工作电
流。
故障及问题分析
1、方波的峰峰值过低或者过大，稳压管没有起到相应的作用。
通过不断改变
Ro的值（由于Rw改变不方便，还调过它）最终得到满足要求的波形。
2、三角波的上升沿比较粗，下降沿比较细。
通过改变R2和C1的值不断改变波
形频率，最后得到相对对称的三角波上升下降沿。
3、后级在直流工作点正常的情况下，没有正弦波的输出波形。
通过逐段测试发
现在信号经过Rp1后就已经为零了，这个滑阻本应是调节正弦波的幅度的，但粗浅分析应该会影响到前级的积分电路，将之换上一个调节方便的10K欧电阻，调解过程中发现确实有所影响，在不断调节下得到了输出的正弦波波形。
4、正弦波输出端输出的是三角波电压，解决方式是调整滤波电容的值，使之达
到滤波的效果，最后输出比较圆滑的正弦波。
5、扩展的时候想用发光二极管指示输出的波形为何种类型，但是因为电路工作
电压比较特殊，LED加到很多位置都是直接不发光，还破坏了电路本身的功
能，即使能发光，也会严重影响输出波形的完整性。
这个问题一直没得到解决，在验收完之后将占空比扩展电路中的两个二极管换成了LED，可以正常发光，只是稍微影响了点输出电压的频率。
6、在调节输出电压频率的时候，最后的正弦波电压输出幅度会有较大的改变，
这应是后级差放电路还不够稳定，几个电容的值还不是很好导致的，因为当时已经验收了，后来也就没有调测。
总结和结论
通过这次综合实验，复习了上学期比较重要的模电知识，初窥了部分自己设计电路的难点，各个原件的数值需要事先确定。
加强了对电路的整体把握能力，从一开始简单地搭建一块面包板到后来相对比较有条理、比较美观的面包板，这是一个质的改变，绝对会对将来的电路实验影响很大。
在排原件的的过程中也深深地感到制作一块集成度很高的PCB板是多么的不容易。
总之，这次实验的好处现在看来可能不太明显，但一定会在将来慢慢体现出来。
所用元器件及测试仪表清单
元器件
R(Ω) 个数
8K 1
12K 1
330 2
1K 2
5K 4
50 2
18K 3
C(F) 个数
0.1u 1
10u 3
4700p 1
Rw(Ω)个数
10K 3
100 1
80504个
2DW232 1个
LM318 1个
UA741 1个
仪器
函数信号发生器
示波器
晶体管毫伏表
万用表
直流稳压电源
参考文献
《电子电路综合实验教程》《电子电路基础》。
