电缆漏电检测方法

家庭线路漏电不要慌这几种检测方法教你快速查漏电“电”对于我们的生活，已经是一种不可或缺的能源，在这个季节，随着气温的渐渐攀升，阴雨潮湿天气也渐渐增多，家里漏电故障报修也多了起来，对于电工基础学问为零的伙伴来说，家里有地方漏电就是件大麻烦事！！假如你不想由于反复查找都找不到漏电原因而伤脑筋，那就一起来看看本文教大家几种家里漏电快速检测方法！1、“漏电”是用电器外壳和市电火线间由于某种原因连通后和地之间有肯定的电位差产生的。

先弄清楚有什么故障现象，有什么明显特征，其次从表面察看有无直观的故障点，然后再进行下一步检查。

（检测漏电的最好方法就是用电笔接触带电体，假如氖泡亮一下立刻就熄灭，证明带电体带的是静电；假如长亮定是漏电无疑。

）下面认真介绍快速检测漏电的方法：2、几种电工常用漏电检测方法（1）通过漏电火灾报警系统来实现阀值前的报警或达到阀直时适时切断线路电源的功能；漏电火灾报警系统可以单独设置，也可以依据建筑规模的大小将漏电火灾报警系统连成独立的系统，更可合并到“火灾自动报警系统的设计规范”中，以达到集中显示和掌控（2）用钳形漏电电流表定期检测低压配电的目标线路漏电电流的大小的情况（3）在电线电缆集中的区域，通过抽气式报警器，实施监控电线电缆四周空间气体成分和浓度的变化，从而达到判定绝缘材料是否过载受热分解的目的；通过绝缘材料的热分解物间断判定电缆电线是否漏电3、一般家庭线路，漏电分强弱，还分火线零线漏电，假如说方法，看实在情况：电气线路由于使用年限较长，会引起绝缘老化、绝缘子损坏、绝缘层受潮或磨损等情况，在线路上产生漏电现象。

此时在总刀闸上接一只电流表，取下负载，并接通负载开关。

若电流表指针摇摆，说明线路漏电。

切断零线，若电流表指针不变，说明火线与大地之间漏电；电流表指针回零，说明火线与零线之间漏电；若电流表指示变小，但不为零，则表明火线与零线、火线与大地间均有漏电。

取下分路熔断器或拉开刀闸，电流表指示不变则表明总线漏电；电流表指示为零说明分路漏电；电流表指示变小，但不为零，则表明总线与分路都漏电。

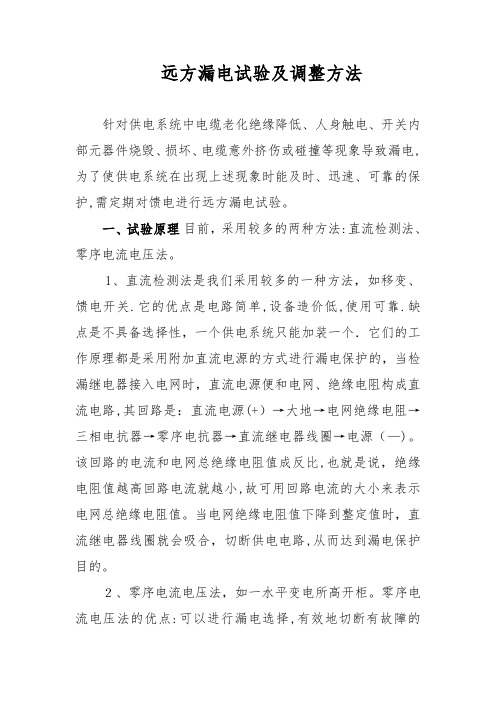

远方漏电试验及调整方法针对供电系统中电缆老化绝缘降低、人身触电、开关内部元器件烧毁、损坏、电缆意外挤伤或碰撞等现象导致漏电，为了使供电系统在出现上述现象时能及时、迅速、可靠得保护，需定期对馈电进行远方漏电试验。

一、试验原理目前,采用较多得两种方法：直流检测法、零序电流电压法.1、直流检测法就是我们采用较多得一种方法,如移变、馈电开关。

它得优点就是电路简单，设备造价低，使用可靠。

缺点就是不具备选择性,一个供电系统只能加装一个。

它们得工作原理都就是采用附加直流电源得方式进行漏电保护得，当检漏继电器接入电网时，直流电源便与电网、绝缘电阻构成直流电路,其回路就是：直流电源（＋）→大地→电网绝缘电阻→三相电抗器→零序电抗器→直流继电器线圈→电源(-）。

该回路得电流与电网总绝缘电阻值成反比,也就就是说,绝缘电阻值越高回路电流就越小,故可用回路电流得大小来表示电网总绝缘电阻值。

当电网绝缘电阻值下降到整定值时，直流继电器线圈就会吸合，切断供电电路,从而达到漏电保护目得。

2、零序电流电压法，如一水平变电所高开柜.零序电流电压法得优点:可以进行漏电选择,有效地切断有故障得一路；零序电流电压法得缺点:设备体积大、造价昂贵,由于技术不过关易造成误动作。

当电网绝缘电阻较高时，零序电流电压为零,电网绝缘电阻下降至整定值时或电网有接地故障时,电流互感器检测到零序电流与零序电压比较后产生得信号，经电路放大，使开关动作切断故障电源，从而达到漏电保护得作用。

二、试验方法1、移变保护整定为总开关,馈电保护整定为分开关，馈电分闸时按下漏试按钮,显示漏电值说明检测没有问题,阻值小说明本身接地极做得好。

2、将馈电开关合闸后，按下漏试按钮,馈电保护动作正常说明可以试验3、在配电点供电得最远端得真空磁力启动器中得负荷侧按电压等级接入试验电阻（660V用１1千欧1０W电阻,1１40Ｖ用20千欧1０W电阻，1２7V用２千欧１0W电阻）,接电阻时,试验电阻得一端接在真空接触器二次侧得一相螺栓上，另一端接在接地螺栓上,然后盖好外盖，送电。

矿用电缆检测标准引言矿用电缆在矿山等恶劣环境中，承载着电力传输的重要任务。

为了确保矿用电缆的安全可靠运行，不仅需要选用合适的材料和制造工艺，还需要进行定期的检测和维护。

本文将介绍矿用电缆的常见检测标准和方法。

1. 外观检查矿用电缆的外观检查是检测电缆是否存在损坏、老化和其他物理缺陷的重要手段。

外观检查主要包括以下几个方面：•外护层：检查外护层是否完整，有无裂纹、剥落、变形等缺陷。

•绝缘层：检查绝缘层是否存在挤出不良现象、气泡、孔洞等问题。

•金属护套：检查金属护套是否存在腐蚀、变形、破损等情况。

•接头和引线：检查接头和引线的连接是否牢固、无松动。

2. 电气性能测试电气性能测试是评估矿用电缆是否符合规定要求的关键环节。

常见的电气性能测试包括：•绝缘电阻测试：通过测量绝缘电阻来判断绝缘层的质量，防止因绝缘层老化或损坏导致漏电或短路等故障。

•介质损耗测试：介质损耗测试可以评估电缆的介质损耗情况，判断绝缘材料的性能是否满足规定要求。

•电缆电阻测试：电缆电阻测试常用于检测导体的连接是否良好，是否存在接触不良或其他问题。

•绝缘电压试验：绝缘电压试验可以评估电缆在额定电压下的绝缘性能，以保证电缆的安全可靠运行。

3. 射频局放测试射频局放测试是检测电缆绝缘层中的局部缺陷和损伤的一种有效手段。

通过射频局放测试，可以及早发现电缆绝缘层中的故障，防止故障进一步发展，提高矿用电缆的可靠性。

射频局放测试可以通过频谱分析仪等设备进行。

4. 超声波检测超声波检测是一种常用的无损检测方法，适用于发现电缆绝缘层中的内部缺陷，如气泡、孔洞、异物等。

超声波检测技术可以通过探头对电缆进行扫描，并通过接收和分析超声波信号来判断电缆的质量状况。

5. 其他检测方法除了上述常见的检测方法，还可以根据需要采用其他特殊的检测方法，如热红外检测、X射线检测等。

这些方法可以提供更全面、细致的检测结果，辅助判断电缆是否存在问题。

结论矿用电缆的定期检测可以及早发现电缆的缺陷和故障，预防事故的发生，确保矿用电缆的安全可靠运行。

远方漏电试验及调整方法针对供电系统中电缆老化绝缘降低、人身触电、开关内部元器件烧毁、损坏、电缆意外挤伤或碰撞等现象导致漏电,为了使供电系统在出现上述现象时能及时、迅速、可靠的保护,需定期对馈电进行远方漏电试验。

一、试验原理目前，采用较多的两种方法:直流检测法、零序电流电压法。

1、直流检测法是我们采用较多的一种方法，如移变、馈电开关.它的优点是电路简单,设备造价低,使用可靠.缺点是不具备选择性，一个供电系统只能加装一个．它们的工作原理都是采用附加直流电源的方式进行漏电保护的，当检漏继电器接入电网时，直流电源便和电网、绝缘电阻构成直流电路,其回路是：直流电源(+）→大地→电网绝缘电阻→三相电抗器→零序电抗器→直流继电器线圈→电源（—)。

该回路的电流和电网总绝缘电阻值成反比,也就是说，绝缘电阻值越高回路电流就越小,故可用回路电流的大小来表示电网总绝缘电阻值。

当电网绝缘电阻值下降到整定值时，直流继电器线圈就会吸合，切断供电电路,从而达到漏电保护目的。

２、零序电流电压法，如一水平变电所高开柜。

零序电流电压法的优点:可以进行漏电选择,有效地切断有故障的一路;零序电流电压法的缺点:设备体积大、造价昂贵，由于技术不过关易造成误动作。

当电网绝缘电阻较高时，零序电流电压为零，电网绝缘电阻下降至整定值时或电网有接地故障时，电流互感器检测到零序电流和零序电压比较后产生的信号，经电路放大，使开关动作切断故障电源,从而达到漏电保护的作用。

二、试验方法1、移变保护整定为总开关,馈电保护整定为分开关,馈电分闸时按下漏试按钮,显示漏电值说明检测没有问题,阻值小说明本身接地极做的好．2、将馈电开关合闸后,按下漏试按钮，馈电保护动作正常说明可以试验3、在配电点供电的最远端的真空磁力启动器中的负荷侧按电压等级接入试验电阻（660V用11千欧10Ｗ电阻,11４0V用20千欧10Ｗ电阻,127V用２千欧1０Ｗ电阻),接电阻时,试验电阻的一端接在真空接触器二次侧的一相螺栓上，另一端接在接地螺栓上,然后盖好外盖,送电。

“电”对于我们的生活，已经是一种不可或缺的能源，在这个季节，随着气温的逐步攀升，阴雨潮湿天气也逐渐增多，家里漏电故障报修也多了起来，对于电工基础知识为零的朋友来说，家里有地方漏电就是件大麻烦事！！！如果你不想因为反复查找都找不到漏电原因而伤脑筋，那就一起来看看本文教大家几种家里漏电快速检测方法！1“漏电”是用电器外壳和市电火线间由于某种原因连通后和地之间有一定的电位差产生的。

先弄清楚有什么故障现象，有什么明显特征，其次从表面观察有无直观的故障点，然后再进行下一步检查。

（检测漏电的最好方法就是用电笔接触带电体，如果氖泡亮一下立刻就熄灭，证明带电体带的是静电；如果长亮定是漏电无疑。

）下面详细介绍快速检测漏电的方法：2几种电工常用漏电检测方法（1）通过漏电火灾报警系统来实现阀值前的报警或达到阀直时及时切断线路电源的功能；漏电火灾报警系统可以单独设置，也可以根据建筑规模的大小将漏电火灾报警系统连成独立的系统，更可合并到“火灾自动报警系统的设计规范”中，以达到集中显示和控制（2）用钳形漏电电流表定期检测低压配电的目标线路漏电电流的大小的情况（3）在电线电缆集中的区域，通过抽气式报警器，实施监控电线电缆周围空间气体成分和浓度的变化，从而达到判断绝缘材料是否过载受热分解的目的；通过绝缘材料的热分解物间断判断电缆电线是否漏电3一般家庭线路，漏电分强弱，还分火线零线漏电，如果说方法，看具体情况：电气线路由于使用年限较长，会引起绝缘老化、绝缘子损坏、绝缘层受潮或磨损等情况，在线路上产生漏电现象。

此时在总刀闸上接一只电流表，取下负载，并接通负载开关。

若电流表指针摆动，说明线路漏电。

切断零线，若电流表指针不变，说明火线与大地之间漏电；电流表指针回零，说明火线与零线之间漏电；若电流表指示变小，但不为零，则表明火线与零线、火线与大地间均有漏电。

取下分路熔断器或拉开刀闸，电流表指示不变则表明总线漏电；电流表指示为零说明分路漏电；电流表指示变小，但不为零，则表明总线与分路都漏电。

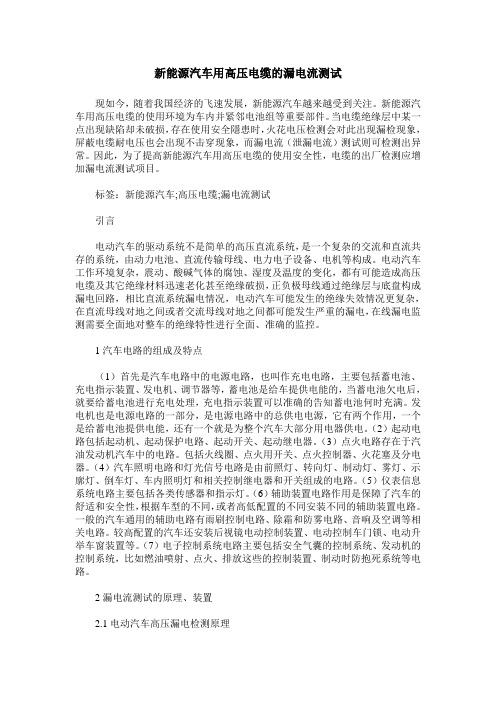

新能源汽车用高压电缆的漏电流测试现如今，随着我国经济的飞速发展，新能源汽车越来越受到关注。

新能源汽车用高压电缆的使用环境为车内并紧邻电池组等重要部件。

当电缆绝缘层中某一点出现缺陷却未破损，存在使用安全隱患时，火花电压检测会对此出现漏检现象，屏蔽电缆耐电压也会出现不击穿现象，而漏电流（泄漏电流）测试则可检测出异常。

因此，为了提高新能源汽车用高压电缆的使用安全性，电缆的出厂检测应增加漏电流测试项目。

标签：新能源汽车;高压电缆;漏电流测试引言电动汽车的驱动系统不是简单的高压直流系统，是一个复杂的交流和直流共存的系统，由动力电池、直流传输母线、电力电子设备、电机等构成。

电动汽车工作环境复杂，震动、酸碱气体的腐蚀、湿度及温度的变化，都有可能造成高压电缆及其它绝缘材料迅速老化甚至绝缘破损，正负极母线通过绝缘层与底盘构成漏电回路，相比直流系统漏电情况，电动汽车可能发生的绝缘失效情况更复杂，在直流母线对地之间或者交流母线对地之间都可能发生严重的漏电，在线漏电监测需要全面地对整车的绝缘特性进行全面、准确的监控。

1汽车电路的组成及特点（1）首先是汽车电路中的电源电路，也叫作充电电路，主要包括蓄电池、充电指示装置、发电机、调节器等，蓄电池是给车提供电能的，当蓄电池欠电后，就要给蓄电池进行充电处理，充电指示装置可以准确的告知蓄电池何时充满。

发电机也是电源电路的一部分，是电源电路中的总供电电源，它有两个作用，一个是给蓄电池提供电能，还有一个就是为整个汽车大部分用电器供电。

（2）起动电路包括起动机、起动保护电路、起动开关、起动继电器。

（3）点火电路存在于汽油发动机汽车中的电路。

包括火线圈、点火用开关、点火控制器、火花塞及分电器。

（4）汽车照明电路和灯光信号电路是由前照灯、转向灯、制动灯、雾灯、示廓灯、倒车灯、车内照明灯和相关控制继电器和开关组成的电路。

（5）仪表信息系统电路主要包括各类传感器和指示灯。

（6）辅助装置电路作用是保障了汽车的舒适和安全性，根据车型的不同，或者高低配置的不同安装不同的辅助装置电路。

家庭线路漏电检测方法“电”对于我们的生活，已经是一种不可或缺的能源，在这个季节，随着气温的逐步攀升，阴雨潮湿天气也逐渐增多，家里漏电故障报修也多了起来，对于电工基础知识为零的朋友来说，家里有地方漏电就是件大麻烦事！！！如果你不想因为反复查找都找不到漏电原因而伤脑筋，那就一起来看看本文教大家几种家里漏电快速检测方法！“漏电”是用电器外壳和市电火线间由于某种原因连通后和地之间有一定的电位差产生的。

先弄清楚有什么故障现象，有什么明显特征，其次从表面观察有无直观的故障点，然后再进行下一步检查。

（检测漏电的最好方法就是用电笔接触带电体，如果氖泡亮一下立刻就熄灭，证明带电体带的是静电；如果长亮定是漏电无疑。

）下面详细介绍快速检测漏电的方法：几种电工常用漏电检测方法（1）通过漏电火灾报警系统来实现阀值前的报警或达到阀直时及时切断线路电源的功能；漏电火灾报警系统可以单独设置，也可以根据建筑规模的大小将漏电火灾报警系统连成独立的系统，更可合并到“火灾自动报警系统的设计规范”中，以达到集中显示和控制（2）用钳形漏电电流表定期检测低压配电的目标线路漏电电流的大小的情况（3）在电线电缆集中的区域，通过抽气式报警器，实施监控电线电缆周围空间气体成分和浓度的变化，从而达到判断绝缘材料是否过载受热分解的目的；通过绝缘材料的热分解物间断判断电缆电线是否漏电一般家庭线路，漏电分强弱，还分火线零线漏电，如果说方法，看具体情况：电气线路由于使用年限较长，会引起绝缘老化、绝缘子损坏、绝缘层受潮或磨损等情况，在线路上产生漏电现象。

此时在总刀闸上接一只电流表，取下负载，并接通负载开关。

若电流表指针摆动，说明线路漏电。

切断零线，若电流表指针不变，说明火线与大地之间漏电；电流表指针回零，说明火线与零线之间漏电；若电流表指示变小，但不为零，则表明火线与零线、火线与大地间均有漏电。

取下分路熔断器或拉开刀闸，电流表指示不变则表明总线漏电；电流表指示为零说明分路漏电；电流表指示变小，但不为零，则表明总线与分路都漏电。

什么叫漏电漏电是用电器外壳和市电火线间由于某种原因连通后和地之间有一定的电位差产生的。

检测漏电的最好方法就是用电笔接触带电体，如果氖泡亮一下立刻就熄灭，证明带电体带的就是静电；如果长亮定是漏电无疑。

所谓漏电，就是线路的某一个地方因某种原因（风吹、雨打、日晒、受潮、碰压、划破、摩擦、腐蚀等）使电线的绝缘下降，导致线与线、线与地有部分电流通过。

漏泄的电流在流入大地途中，如遇电阻较大的部位（如钢筋连接部位），会产生局部高温，致使附近的可燃物着火，引起火灾。

要防范漏电，首先要在设计和安装上做文章。

导线和电缆的绝缘强度不应低于网路的额定电压，绝缘子也要根据电源的不同电压选配。

其次，在潮湿、高温、腐蚀场所内，严禁绝缘导线明敷，应使用套管布线；多尘场所，要经常打扫线路。

第三是要尽量避免施工中的损伤，注意导线连接质量；活动电器设备的移动线路因采用铝装套管保护，经常受压的地方用钢管暗敷。

第四是安装漏电保护器和经常检查线路的绝缘情况。

漏电产生的原因漏电产生的原因有二：1.有些用电器采用的电路板自身有问题（电路板低压电路没和220V的交流电隔离，本身就带有市电），采用开关电源的电器多属这一种情况。

如有些老式彩电，人一摸到天线就会有手麻的感觉，这就是天线和电路板相连产生的漏电。

不过这些电对人没多大危险，因为电路板和市电间有一个阻值很大的电阻，产生的电流很小。

2.即便是用电器的电路板本身没问题，但由于某些元件漏电（尤其是电容）或是由于电路板受潮、灰尘太多，也会出现漏电的现象，如有一些用电器外壳一开始不带电，但用了一段时间后又带电了，多属这种情况。

怎么防范漏电？？如果出现外壳带电，摸到有明显的刺痛感，这种情况就有可能属于漏电了，可以用我们前面介绍的办法进行检测。

遇到这种情况应该从防范漏电入手。

笔者在实践中总结出了三种方法，供大家参考：①最简单的做法就是交换火线和零线的位置（如将两相插头转180度后再插入插座），这种方法一般很有效。

漏电故障的寻找方法引起漏电继电器动作、开关跳闸的漏电故障，按性质可分为集中性漏电和分散性漏电两种故障。

集中性漏电又有长期集中性漏电和间歇的集中性漏电及瞬间的集中性漏电之分。

所谓长期集中性漏电，是电网内部某台设备或电缆因绝缘击穿或导体碰外壳所造成的。

间歇的集中性漏电，是电网内部某台设备（主要是电动机）或电缆的负荷部分，由于绝缘击穿或导体碰外壳，在设备运转时产生的漏电现象。

瞬时的集中性漏电，主要是由人或其它接地物体偶然触及带电体或触及电气设备和电缆的破裂部分引起的，也可能是操作电气设备时产生弧光放电而引起的。

分散性漏电是由于某条线路及设备或整个网路的绝缘水平太低所引起的。

发生漏电故障后，应根据电缆和设备的新旧程度、下井使用时间的长短、周围环境(如潮湿、积水、淋水情况等)和设备运转情况，首先判断漏电性质，估计漏电大致范围,然后细致检查，找出漏电点。

寻找故障时，要区别是漏电故障还是漏电继电器本身的故障。

如找不到漏电点，应与瓦斯检查员联系，对可能产生瓦斯积聚的地区（如单向掘进、通风不良的采掘工作面等）进行瓦斯检查，如无瓦斯聚集（瓦斯浓度小于1%）时可用下列方法进行寻找：将各部分开关单独送合，如发生跳闸则为集中性漏电；如不跳闸，但各分路开关全部合上跳闸则一般为分散性漏电。

集中性漏电的寻找方法：漏电跳闸后，试合总馈电开关，如能合上，可能是瞬时集中性漏电；试合总馈电开关，如不能合上，再拉开全部分路开关试合总馈电开关，如仍不能合上，则漏电点在电源线上，然后用摇表摇测确定在哪一条线上；拉开全部分路开关，试合总馈电开关，如能合上，再将各分路开关分别逐一送合，如送合某一开关时跳闸，则表示此分路有集中性漏电，根据漏电时间的长短来决定是长时的或间歇的集中性漏电。

分散性漏电的寻找方法：拉开全部分路开关，再将各分路开关分别逐一送合，并观察漏电继电器的欧姆表指数变化情况，确定哪一条线路绝缘水平最低，然后用摇表摇测。

如果某些设备或电缆绝缘水平太低，则应更换。

电力电缆故障原因和检测方法研讨9篇第1篇示例：电力电缆是输送电力的重要设备，它在电力系统中起着至关重要的作用。

电力电缆在运行过程中难免会出现各种故障，而故障的及时检测和排除对于维护电力系统的正常运行非常关键。

本文将从电力电缆故障的原因和检测方法两个方面展开研讨，希望能够为电力工程师提供一些参考。

一、电力电缆故障的原因1、绝缘老化：绝缘老化是电力电缆故障的常见原因之一，长时间的使用会导致绝缘材料老化、老化严重后会出现绝缘损坏。

2、外部损坏：电力电缆往往被埋设在地下或架空，容易受到外部环境的损坏，比如机械碰撞、挤压等都会导致电缆绝缘损坏。

3、潮湿环境：潮湿环境会导致电缆绝缘受潮，继而导致绝缘老化、击穿等故障。

4、负载过大：电缆的敷设有一定容量，如果超过了负载容量，就会导致电缆过载，进而导致故障。

5、接头松动：电缆的接头在长时间运行过程中可能会出现螺纹松动或其他问题，导致电缆接触不良，从而引发故障。

1、红外热像仪检测：通过红外热像仪可以检测电缆的温度分布情况，从而发现潜在的故障点。

2、局部放电检测：局部放电是电力电缆故障的主要前兆，通过局部放电检测设备可以对电缆进行全面的检测。

3、交流耦合：利用交流耦合技术可以检测电缆的绝缘情况，快速准确地判断电缆的绝缘性能。

4、超声波检测：超声波检测可以检测电缆内部的空气孔隙、异物等问题，及时发现电缆故障隐患。

5、局部放电分析：通过局部放电信号的分析，可以准确地判断电缆故障的位置和严重程度，为维修提供重要参考。

电力电缆故障的原因多种多样，及时的检测和排除故障对于维护电力系统的正常运行至关重要。

希望通过本文的研讨，能够使电力工程师对电力电缆故障有更深入的了解，有效的维护和管理电力系统，确保电力供应的稳定性和安全性。

【本文2000字】第2篇示例：电力电缆故障是电力系统中常见的问题，它可能导致设备损坏、停电甚至火灾等严重后果。

及时检测电力电缆故障并排除故障十分重要。

本文将探讨电力电缆故障的原因和常见的检测方法。
