Cisco2960交换机的基础安装配置教程Cisco 2960交换机的基础安装配置教程的方法
分类：

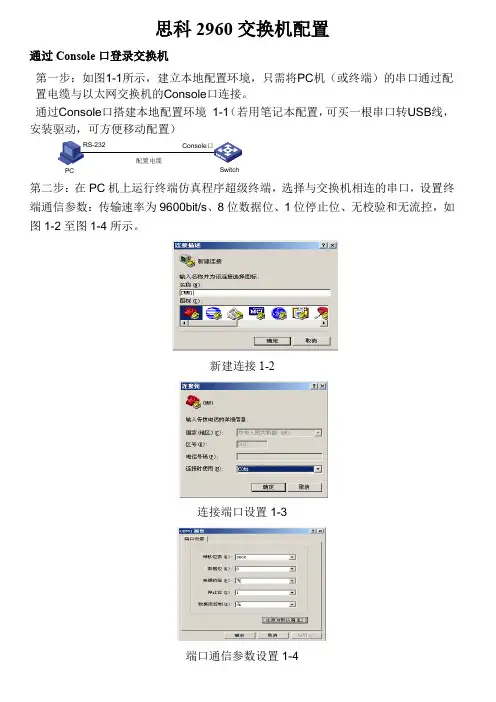

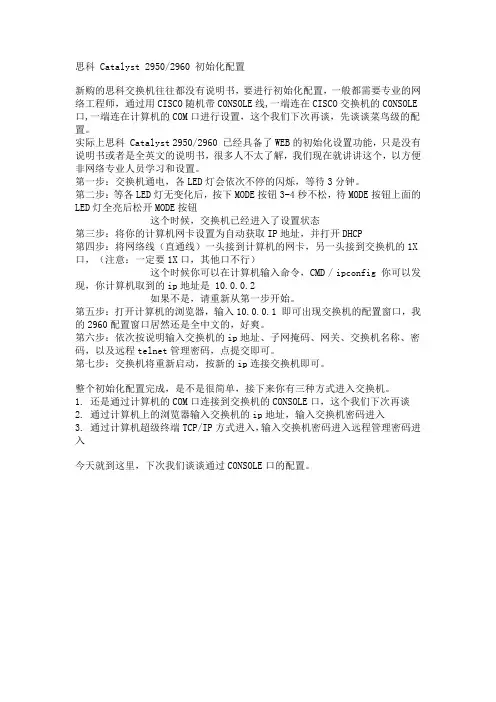

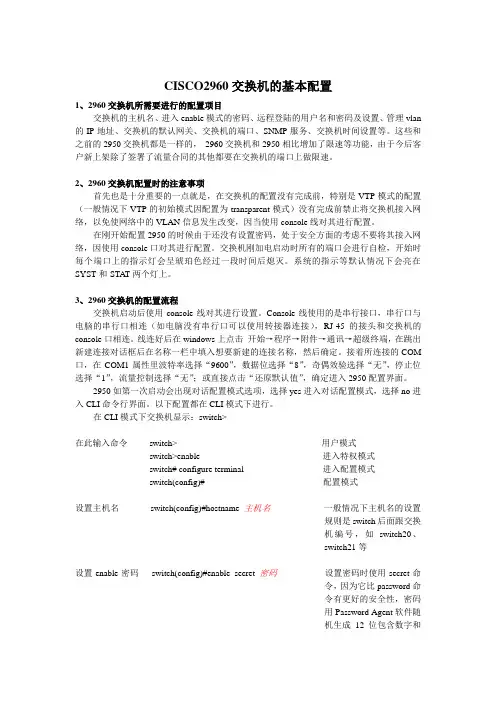

新设备配置内容：
1. interface vlan 1 的ip,gateway
conf t
int vlan 1
ip address xx.xx.xx.xx 255.255.255.0
ip default-gateway ip-address
no shutdown
exit
2.en的密码
3.line vty 0-4 telnet的密码
4.wr存盘
show interface vlan 1
show run
将F0/1-10端口加入到VLAN20中,对应以下命令
interface range f0/1 -10
switchport mode acccess
switchport access vlan 20
注意,f0/1后面有个空格,然后才是-10
cisco 2950 常用配置命令
产品相关命令

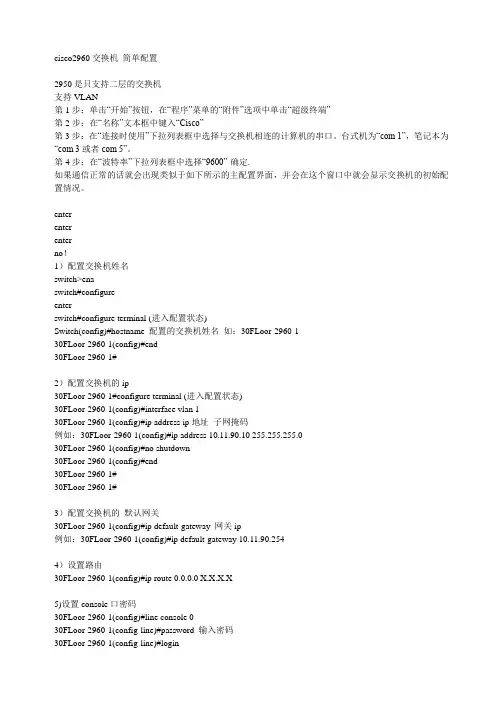

1、配置IP地址
交换机要能够被网管，必须给它标识一个管理IP地址，默认情况下CISCO交换机的VLAN 1为管理VLAN，为该VLAN配上IP 地址，交换机就可以被网管了。命令如下：
a、进入全局模式: Switch#configure terminal
b、进入VLAN 1接口模式:Switch(config)#interface vlan 1
c、配置管理IP地址:Switch(config-if) # ip address [A.B.C.D] [mask]
如果当前VLAN 不是管理VLAN ，只需要将上面第b处命令的vlan的号码换成管理VLAN的号码即可。
2、打开SNMP协议
a、进入全局模式: Switch#configure terminal
b、配置只读的Community，产品默认的只读Community名为public
Switch(config)#snmp-server community public ro
c、配置可写的Community，产品默认的可写Community名为private
Switch(config)#snmp-server community private rw
3、更改SNMP的Community密码
a、将设备分组，并使能支持的各种SNMP版本
Switch(config)#snmp-server group qycx123 v1
Switch(config)#snmp-server group qycx 123 v2c
Switch(config)#snmp-server group qycx123 v3 noauth
b、分别配置只读和可写community 如：
Switch(config)#snmp-server community qycx123 ro Switch(config)#snmp-server community qycx123 rw 4、保存交换机配置
Switch#copy run start
常用命令
1、设置交换机密码
a、更改远程TELNNET密码
Switch#configure terminal
Switch(config)#line vty 0 4
Switch(config-line)#password qycx123
Switch(config-line)#login
Switch(config-line)#exit
b、更改进入全局配置模式时的密码
Switch#configure terminal
Switch(config)#enable secret qycx123
2、创建并划分VLAN
a、创建VLAN
Switch#vlan database
Switch(vlan)#vlan 99 name office
(创建vlan 99 并命名为office)
b、将端口划分至vlan
Switch(config)#interface fastEthernet 0/8
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 99
(将8号快速以太口划分至vlan 99)
3、常用调试命令
a、显示所有配置命令：Switch#show run
b、显示所有接口状态：Switch#show ip int brief
c、显示所有VLAN的信息：Switch#show vlan brief 交换机支持的命令
1. linux 命令：
PCA login: root ;使用root用户password: linux ;口令是linux
# shutdown -h now ;同init 0 关机
# logout
# login
# ifconfig ;显示IP地址
# ifconfig eth0 netmask ;设置IP地址
# ifconfig eht0 netmask down ; 删除IP地址# route add 0.0.0.0 gw
# route del 0.0.0.0 gw
# route add default gw ;设置网关
# route del default gw ;删除网关
# route ;显示网关
# ping
# telnet
2. 交换机支持的命令：
交换机基本状态：
switch: ;交换机的ROM状态
rommon 路由器的ROM状态
hostname 用户模式
hostname# ;特权模式
hostname(config)# ;全局配置模式
hostname(config-if)# ;接口状态

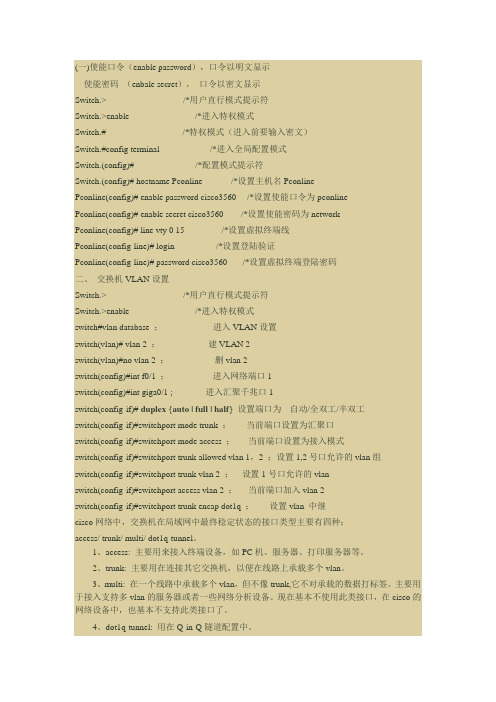

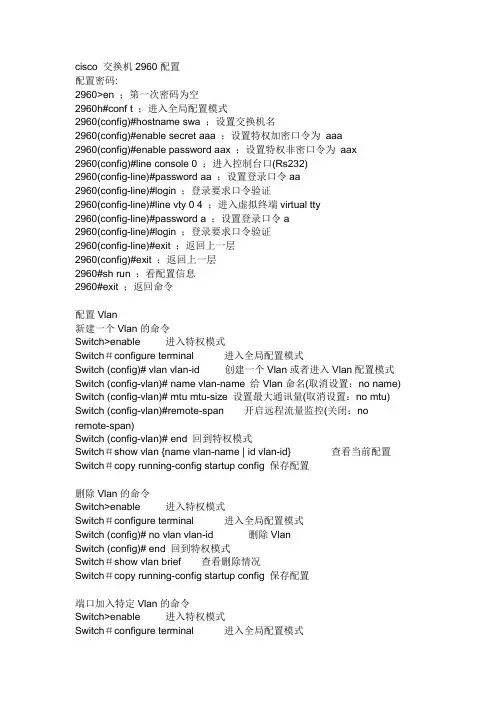

交换机口令设置：
switch enable ;进入特权模式
switch#config terminal ;进入全局配置模式
switch(config)#hostname ;设置交换机的主机名
switch(config)#enable secret xxx ;设置特权加密口令switch(config)#enable password xxa ;设置特权非密口令
switch(config)#line console 0 ;进入控制台口
switch(config-line)#line vty 0 4 ;进入虚拟终端
switch(config-line)#login ;允许登录
switch(config-line)#password xx ;设置登录口令xx
switch#exit ;返回命令
交换机VLAN设置：
switch#vlan database ;进入VLAN设置
switch(vlan)#vlan 2 ;建VLAN 2
switch(vlan)#no vlan 2 ;删vlan 2
switch(config)#int f0/1 ;进入端口1
switch(config-if)#switchport access vlan 2 ;当前端口加入vlan 2 switch(config-if)#switchport mode trunk ;设置为干线
switch(config-if)#switchport trunk allowed vlan 1,2 ;设置允许的vlan
switch(config-if)#switchport trunk encap dot1q ;设置vlan 中继switch(config)#vtp domain ;设置发vtp域名
switch(config)#vtp password ;设置发vtp密码switch(config)#vtp mode server ;设置发vtp模式switch(config)#vtp mode client ;设置发vtp模式交换机设置IP地址：
switch(config)#interface vlan 1 ;进入vlan 1 switch(config-if)#ip address ;设置IP地址switch(config)#ip default-gateway ;设置默认网关switch#dir flash: ;查看闪存
交换机显示命令：
switch#write ;保存配置信息
switch#show vtp ;查看vtp配置信息
switch#show run ;查看当前配置信息
switch#show vlan ;查看vlan配置信息
switch#show interface ;查看端口信息
switch#show int f0/0 ;查看指定端口信息
3. 路由器支持的命令：
路由器显示命令：
router#show run ;显示配置信息
router#show interface ;显示接口信息
router#show ip route ;显示路由信息
router#show cdp nei ;显示邻居信息
router#reload ;重新起动
路由器口令设置：
router enable ;进入特权模式
router#config terminal ;进入全局配置模式
router(config)#hostname ;设置交换机的主机名
router(config)#enable secret xxx ;设置特权加密口令router(config)#enable password xxb ;设置特权非密口令router(config)#line console 0 ;进入控制台口
router(config-line)#line vty 0 4 ;进入虚拟终端
router(config-line)#login ;要求口令验证
router(config-line)#password xx ;设置登录口令xx
router(config)#(Ctrl+z) ; 返回特权模式
router#exit ;返回命令
路由器配置：
router(config)#int s0/0 ;进入Serail接口
router(config-if)#no shutdown ;激活当前接口
router(config-if)#clock rate 64000 ;设置同步时钟
router(config-if)#ip address ;设置IP地址
router(config-if)#ip address second ;设置第二个IP
router(config-if)#int f0/0.1 ;进入子接口
router(config-***if.1)#ip address ;设置子接口IP
router(config-***if.1)#encapsulation dot1q ;绑定vlan中继协议router(config)#config-register 0x2142 ;跳过配置文件
router(config)#config-register 0x2102 ;正常使用配置文件
router#reload ;重新引导
路由器文件操作：
router#copy running-config startup-config ;保存配置
router#copy running-config tftp ;保存配置到tftp
router#copy startup-config tftp ;开机配置存到tftp
router#copy tftp flash: ;下传文件到flash
router#copy tftp startup-config ;下载配置文件
ROM状态：
Ctrl+Break ;进入ROM监控状态
rommon confreg 0x2142 ;跳过配置文件
rommon confreg 0x2102 ;恢复配置文件
rommon reset ;重新引导
rommon copy xmodem: flash: ;从console传输文件
Cisco 2960设置管理地址问题
我这里有个2960,准备配置管理地址,配置应该没有问题,可是就是无法连通,在此台2960上也无法Ping通网关,相关配置如下
interface GigabitEthernet0/2
switchport mode trunk
spanning-tree link-type point-to-point
interface Vlan241
ip address 192.168.241.53 255.255.255.0
no ip redirects
no ip unreachables
no ip proxy-arp
no ip route-cache
!
ip default-gateway 192.168.241.1
交换机工作正常,但是使用Show inter vlan241,发现接口处于Down状态,使用No shutdown 命令也没有用,不知道怎么回事情?是不是和VTP有关?谢谢!
网友1;
方法两个：
1、把你见vlan号给删除，给vlan1配置ip地址
2、修改你配置vlan的native vlan
网友2：
cisco的vlan1默认为管理vlan，只要给它配各地址就行了
网友3：
1.show vlan看本交换机有没有VLAN241
如果没有可以手工添加上去
或者启用VTP学习
2.show int g0/2 trunk信息
网友4：
1、show vlan brief 看一下有没有这个vlan
2、如果数据vlan和管理vlan分开，看看上联的trunk起来没有网友5：
29交换机管理VLAN默认就是VLAN1,你的问题有两种方法: 1、取消VLAN241的IP地址
interface vlan 1
ip add 192.168.241.53 255.255.255.0
2、是将VLAN241设置成管理VLAN
interface vlan 241
ip add 192.168.241.53 255.255.255.0
management-----------是将该VLAN设置成管理VLAN
你任选一种就可以的
Cisco 2960交换机中如何绑定IP与MAC地址
请问：在2960交换机中如何进行端口MAC地址绑定，并同时绑定IP与MAC地址?
网友1：
conf t
arp 192.168.1.1 0000.1001.2200 arpa fa0/1
网友2：
IP地址与MAC地址的关系：IP地址是根据现在的IPv4标准指定的，不受硬件限制长度4个字节。而MAC地址却是用网卡
的物理地址，保存在网卡的EPROM里面，与硬件有关系，长度为6个字节。
在交换式网络中，交换机维护一张MAC地址表，并根据MAC 地址，将数据发送至目的计算机。为什么要绑定MAC与IP 地址：IP地址的修改非常容易，而MAC地址存储在网卡的EEPROM中，而且网卡的MAC地址是唯一确定的。因此，为了防止内部人员进行非法IP盗用(例如盗用权限更高人员的IP地址，以获得权限外的信息)，可以将内部网络的IP地址与MAC 地址绑定，盗用者即使修改了IP地址，也因MAC地址不匹配而盗用失败:而且由于网卡MAC地址的唯一确定性，可以根据MAC地址查出使用该MAC地址的网卡，进而查出非法盗用者。
在Cisco中有以下三种方案可供选择，方案1和方案2实现的功能是一样的，即在具体的交换机端口上绑定特定的主机的MAC地址(网卡硬件地址)，方案3是在具体的交换机端口上同时绑定特定的主机的MAC地址(网卡硬件地址)和IP地址。
1.方案1 基于端口的MAC地址绑定
思科2950交换机为例，登录进入交换机，输入管理口令进入配置模式，敲入命令：
Switch#config terminal
#进入配置模式
Switch(config)# Interface fastethernet 0/1
#进入具体端口配置模式
Switch(config-if)#Switchport port-secruity
#配置端口安全模式
Switch(config-if )switchport port-security mac-address MAC(主机的MAC地址)
#配置该端口要绑定的主机的MAC地址
Switch(config-if )no switchport port-security mac-address MAC(主机的MAC地址)
#删除绑定主机的MAC地址
注意：
以上命令设置交换机上某个端口绑定一个具体的MAC地址，这样只有这个主机可以使用网络，如果对该主机的网卡进行了更换或者其他PC机想通过这个端口使用网络都不可用，除非删除或修改该端口上绑定的MAC地址，才能正常使用。
注意：
以上功能适用于思科2950、3550、4500、6500系列交换机
2.方案2 基于MAC地址的扩展访问列表
Switch(config)Mac access-list extended MAC10
#定义一个MAC地址访问控制列表并且命名该列表名为MAC10
Switch(config)permit host 0009.6bc4.d4bf any
#定义MAC地址为0009.6bc4.d4bf的主机可以访问任意主机
Switch(config)permit any host 0009.6bc4.d4bf
#定义所有主机可以访问MAC地址为0009.6bc4.d4bf的主机
Switch(config-if )interface Fa0/20
#进入配置具体端口的模式
Switch(config-if )mac access-group MAC10 in
#在该端口上应用名为MAC10的访问列表(即前面我们定义的访问策略)
Switch(config)no mac access-list extended MAC10
#清除名为MAC10的访问列表
此功能与应用一大体相同，但它是基于端口做的MAC地址访问控制列表限制，可以限定特定源MAC地址与目的地址范围。
注意：
以上功能在思科2950、3550、4500、6500系列交换机上可以实现，但是需要注意的是2950、3550需要交换机运行增强的软件镜像(Enhanced Image)。
3.方案3 IP地址的MAC地址绑定
只能将应用1或2与基于IP的访问控制列表组合来使用才能达到IP-MAC 绑定功能。
Switch(config)Mac access-list extended MAC10
#定义一个MAC地址访问控制列表并且命名该列表名为MAC10
Switch(config)permit host 0009.6bc4.d4bf any
#定义MAC地址为0009.6bc4.d4bf的主机可以访问任意主机
Switch(config)permit any host 0009.6bc4.d4bf
#定义所有主机可以访问MAC地址为0009.6bc4.d4bf的主机
Switch(config)Ip access-list extended IP10
#定义一个IP地址访问控制列表并且命名该列表名为IP10
Switch(config)Permit 192.168.0.1 0.0.0.0 any
#定义IP地址为192.168.0.1的主机可以访问任意主机
Permit any 192.168.0.1 0.0.0.0
#定义所有主机可以访问IP地址为192.168.0.1的主机
Switch(config-if )interface Fa0/20
#进入配置具体端口的模式
Switch(config-if )mac access-group MAC10 in
#在该端口上应用名为MAC10的访问列表(即前面我们定义的访问策略)
Switch(config-if )Ip access-group IP10 in
#在该端口上应用名为IP10的访问列表(即前面我们定义的访问策略)
Switch(config)no mac access-list extended MAC10
#清除名为MAC10的访问列表
Switch(config)no Ip access-group IP10 in
