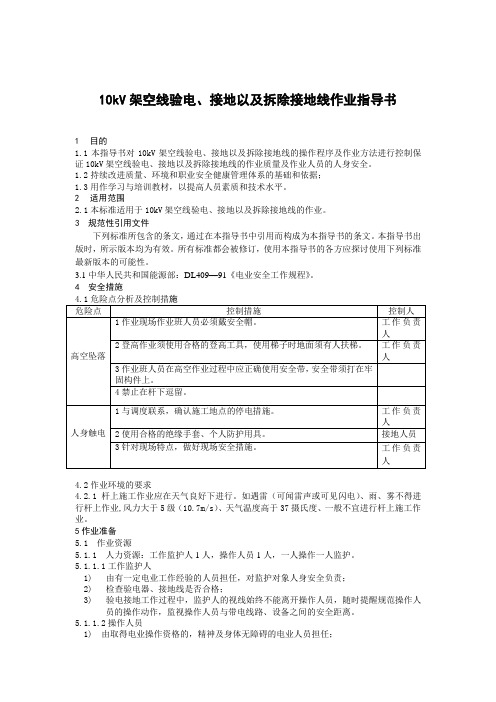

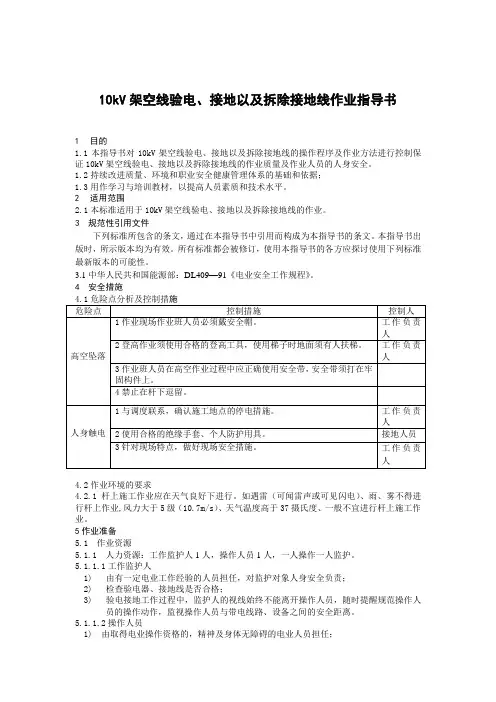

10kV架空线验电、接地以及拆除接地线作业指导书1目的1.1本指导书对10kV架空线验电、接地以及拆除接地线的操作程序及作业方法进行控制保证10kV架空线验电、接地以及拆除接地线的作业质量及作业人员的人身安全。
1.2持续改进质量、环境和职业安全健康管理体系的基础和依据；1.3用作学习与培训教材，以提高人员素质和技术水平。
2适用范围2.1本标准适用于10kV架空线验电、接地以及拆除接地线的作业。
3 规范性引用文件下列标准所包含的条文，通过在本指导书中引用而构成为本指导书的条文。
本指导书出版时，所示版本均为有效。
所有标准都会被修订，使用本指导书的各方应探讨使用下列标准最新版本的可能性。
3.1中华人民共和国能源部：DL409—91《电业安全工作规程》。
4 安全措施4.2作业环境的要求4.2.1杆上施工作业应在天气良好下进行。
如遇雷（可闻雷声或可见闪电）、雨、雾不得进行杆上作业,风力大于5级（10.7m/s）、天气温度高于37摄氏度、一般不宜进行杆上施工作业。
5作业准备5.1 作业资源5.1.1 人力资源：工作监护人1人，操作人员1人，一人操作一人监护。
5.1.1.1工作监护人1) 由有一定电业工作经验的人员担任，对监护对象人身安全负责；2) 检查验电器、接地线是否合格；3) 验电接地工作过程中，监护人的视线始终不能离开操作人员，随时提醒规范操作人员的操作动作，监视操作人员与带电线路、设备之间的安全距离。
5.1.1.2操作人员1)由取得电业操作资格的，精神及身体无障碍的电业人员担任；2)复查验电器、接地线是否合格。
5.1.2 记录5.1.3 工器具5.4 文件5.4.1作业指导书。
7.1验电过程中，发现验电器显示线路带电7.1.1立即停止工作，下杆向工作负责人汇报；7.1.2查明线路带电原因并处理完毕后，工作负责人方可根据现场情况决定是否恢复验电接地工作。
停电、验电、挂接地线操作规程停电、验电、挂接地线是电力工程中常见的操作，为确保电力系统安全可靠运行，必须严格按照规程进行。
以下是电力工程中停电、验电、挂接地线的操作规程，共2000字。
一、停电操作规程1. 一般情况下，停电前应提前准备停电材料和工具，保证停电操作的顺利进行。
2. 停电前应向相关部门通报停电时间和停电范围，确保停电期间的用电设备安全。
3. 在停电前，需要先将与停电相关的设备进行安全隔离，如关上主断路器或切断电源。
4. 停电操作前，应按照工作票要求，与停电范围内的设备和人员进行确认，确保所有人员脱离危险区域。
5. 开始停电操作前，应先检查停电杆上的开关按钮是否在断开状态，以确保停电操作的安全性。
6. 停电操作时，应严格按照操作顺序进行，避免操作失误造成意外事故。
7. 在停电操作过程中，应时刻注意安全用电知识和操作规程，确保个人和设备的安全。
8. 停电操作完成后，应向相关部门报告停电情况，并随时关注停电范围内的电力设备状态。
二、验电操作规程1. 开始验电操作前，应确认停电范围内的人员已全部撤离，并采取必要的安全措施。
2. 验电前应确认验电工具和设备的状态良好，以确保验电过程的安全。
3. 验电操作时，应将验电材料和工具与电源隔离，并使用绝缘手套和绝缘工具进行操作。
4. 在验电操作中，应留意电力设备的亮度、异样声音以及温度变化等，及时发现异常情况。
5. 验电过程中，应按照规程逐一检查设备绝缘情况，并记录验电数据。
6. 如发现设备存在绝缘不良或失效情况，应立即采取措施修复或更换设备。
7. 验电完成后，应向相关部门报告验电情况，确保设备安全可靠。
三、挂接地线操作规程1. 挂接地线操作前，应确认停电，并采取必要的安全措施，确保操作的安全性。
2. 挂接地线时，应先将地线与地面牢固连接，再与电源设备进行接地，确保接地连接良好。
3. 在挂接地线时，应使用专业的绝缘工具进行操作，并佩戴绝缘手套、绝缘鞋等个人防护装备。

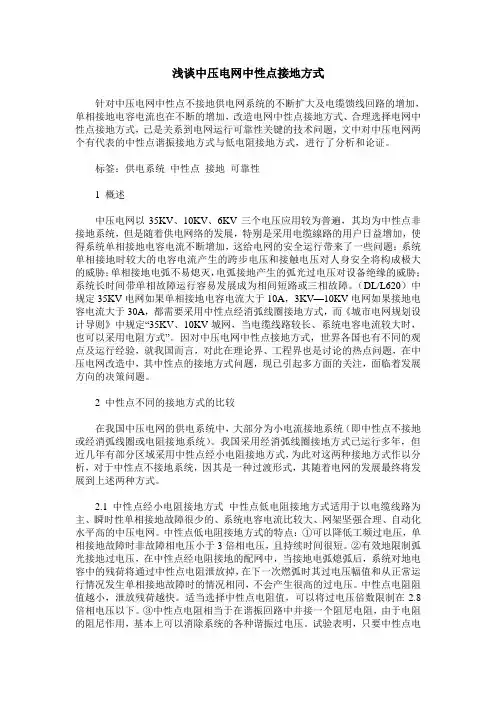

浅谈中压电网中性点接地方式针对中压电网中性点不接地供电网系统的不断扩大及电缆馈线回路的增加，单相接地电容电流也在不断的增加，改造电网中性点接地方式、合理选择电网中性点接地方式，已是关系到电网运行可靠性关键的技术问题，文中对中压电网两个有代表的中性点谐振接地方式与低电阻接地方式，进行了分析和论证。
标签：供电系统中性点接地可靠性1 概述中压电网以35KV、10KV、6KV三个电压应用较为普遍，其均为中性点非接地系统，但是随着供电网络的发展，特别是采用电缆線路的用户日益增加，使得系统单相接地电容电流不断增加，这给电网的安全运行带来了一些问题：系统单相接地时较大的电容电流产生的跨步电压和接触电压对人身安全将构成极大的威胁；单相接地电弧不易熄灭，电弧接地产生的弧光过电压对设备绝缘的威胁；系统长时间带单相故障运行容易发展成为相间短路或三相故障。
（DL/L620）中规定35KV电网如果单相接地电容电流大于10A，3KV—10KV电网如果接地电容电流大于30A，都需要采用中性点经消弧线圈接地方式，而《城市电网规划设计导则》中规定“35KV、10KV城网，当电缆线路较长、系统电容电流较大时，也可以采用电阻方式”。
因对中压电网中性点接地方式，世界各国也有不同的观点及运行经验，就我国而言，对此在理论界、工程界也是讨论的热点问题，在中压电网改造中，其中性点的接地方式问题，现已引起多方面的关注，面临着发展方向的决策问题。
2 中性点不同的接地方式的比较在我国中压电网的供电系统中，大部分为小电流接地系统（即中性点不接地或经消弧线圈或电阻接地系统）。
我国采用经消弧线圈接地方式已运行多年，但近几年有部分区域采用中性点经小电阻接地方式，为此对这两种接地方式作以分析，对于中性点不接地系统，因其是一种过渡形式，其随着电网的发展最终将发展到上述两种方式。
2.1 中性点经小电阻接地方式中性点低电阻接地方式适用于以电缆线路为主、瞬时性单相接地故障很少的、系统电容电流比较大、网架坚强合理、自动化水平高的中压电网。

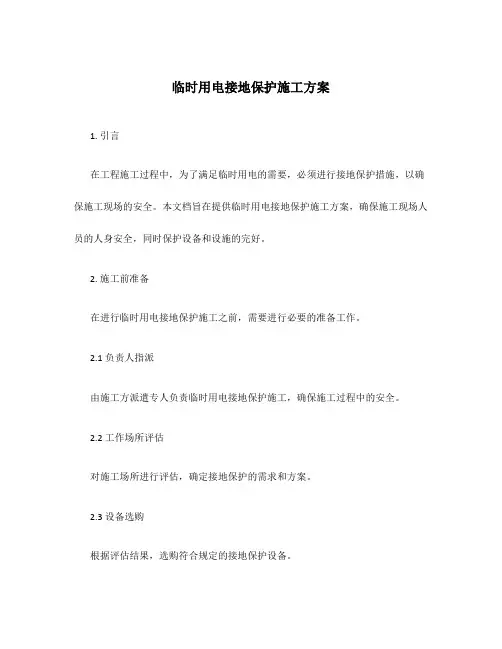

临时用电接地保护施工方案1. 引言在工程施工过程中，为了满足临时用电的需要，必须进行接地保护措施，以确保施工现场的安全。
本文档旨在提供临时用电接地保护施工方案，确保施工现场人员的人身安全，同时保护设备和设施的完好。
2. 施工前准备在进行临时用电接地保护施工之前，需要进行必要的准备工作。
2.1 负责人指派由施工方派遣专人负责临时用电接地保护施工，确保施工过程中的安全。
2.2 工作场所评估对施工场所进行评估，确定接地保护的需求和方案。
2.3 设备选购根据评估结果，选购符合规定的接地保护设备。
3. 施工步骤3.1 布置接地线根据临时用电设备的需求和布局，进行接地线的布置，确保接地线完好、牢固且与地面接触良好。
3.2 接地线连接将接地线连接至设备的接地端子，并确保连接牢固可靠。
3.3 接地线连接检查对接地线的连接进行检查，确保连接良好，没有松动或脱落现象。
3.4 接地电阻测试使用专业的接地电阻测试仪器对接地系统进行测试，并记录测试结果。
3.5 系统运行检查在接地施工完成后，对临时用电系统进行运行检查，确保正常运行，并确保设备和人员的安全。
4. 安全注意事项在进行临时用电接地保护施工过程中，需要注意以下安全事项：•在进行接地线布置和连接时，确保没有其他电源线或电缆与接地线相交叉或交织。
•在进行接地电阻测试时，使用专业仪器并按照操作规程进行操作。
•在进行系统运行检查时，确保所有设备和接地线连接牢固。
如有异常情况，应及时停止使用并检修。
•在进行施工工作时，必须穿戴符合安全要求的防护装备，包括绝缘手套、安全帽等。
5. 维护和监测临时用电接地保护系统在使用过程中，需要进行定期的维护和监测，以确保系统的运行正常。
具体维护和监测工作包括：•定期检查接地线连接是否牢固可靠，及时处理松动或脱落的情况。
•定期进行接地电阻测试，记录测试结果并进行比对分析。
•定期对临时用电系统进行检查和维护，确保设备的良好状态。
6. 总结通过本文档的临时用电接地保护施工方案的介绍，可以确保在施工过程中对临时用电系统进行有效的接地保护，保障施工现场的安全。
临时用电保护接地与保护接零的具体要求一、临时用电保护接地：1、概念：电保护接地是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。
2、作用：当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流人大地，而流经人体的电流很小。
这时只要适当控制接地电阻(一般不大于4)，就可减少触电事故发生。
但是在TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。
因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地的电阻不大于4。
二、临时用电保护接零：1、概念：在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。
2、作用：当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。
其供电系统为接零保护系统，即TN系统。
3、类型：保护零线是否与工作零线分开，可将TN供电系统划分为TN-C、TN-S和TN-C-S三种供电系统。
1)TN-C供电系统。
它的工作零线兼做接零保护线。
这种供电系统就是平常所说的三相四线制。
但是如果三相负荷不平衡时，零线上有不平衡电流，所以保护线所连接的电气设备金属外壳有一定电位。
如果中性线断线，则保护接零的漏电设备外壳带电。
因此这种供电系统存在着一定缺点。
2)TN-S供电系统。
它是把工作零线N和专用保护线Pe．在供电电源处严格分开的供电系统，也称三相五线制。
它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。
应该特别指出，PE线不许断线。
在供电末端应将PE线做重复接地。
3)TN-C-S供电系统。
在建筑施工现场如果与外单位共用一台变压器或本施工现场变压器中性点没有接出PE线，是三相四线制供电，而施工现场必须采用专用保护线PE时，可在施工现场总箱中零线做重复接地后引出一根专用PE线，这种系统就称为TN-C-S供电系统。
接地的临时措施一、接地的重要性。
1.1 接地就像是给电器设备穿上了一层“保护铠甲”。
在日常生活和工业生产中，电器设备无处不在，如果没有良好的接地措施，就像在雷区里不穿防雷服一样危险。
电这东西看不见摸不着，一旦出问题，那可不得了。
接地能把多余的电荷导入大地，避免设备和人员遭受电击。
比如说家里的洗衣机、冰箱，如果漏电，接地就能保证我们在触摸这些电器时不会被电到，这可关系到我们的生命安全呢。
1.2 对于一些精密的电子设备，接地更是至关重要。
就好比那些在实验室里娇贵的仪器，稍微有点静电干扰就可能得出错误的结果。
接地就像是给这些设备创造了一个稳定的“工作环境”，让它们能够准确无误地工作。
要是没有接地，这些设备就像在波涛汹涌的大海里没有锚的船，晃来晃去，根本没法好好工作。
二、临时接地措施的方法。
2.1 利用接地棒是一种常见的临时接地方法。
接地棒就像一根“电的吸管”，把电导入地下。
我们可以选择合适的地点，把接地棒深深插入地下。
一般来说，土壤越湿润的地方越好，这就好比是在肥沃的土地里种庄稼更容易扎根一样。
插入的深度也有讲究，越深越能保证良好的接地效果。
这接地棒就像是我们为电挖的一个“泄洪通道”，让危险的电荷有地方可去。
2.2 金属水管有时候也能作为临时接地的途径。
不过这可得小心谨慎了。
因为不是所有的水管都适合。
如果水管是金属的，而且有良好的接地连接到大地，那它就可以成为一个临时的接地装置。
但要是水管是塑料的或者连接有绝缘部分，那可就不行了，这就像在烂泥里想找个坚实的支撑点，根本靠不住。
这就像是个有风险的“捷径”，不到万不得已，得好好检查清楚才能用。
2.3 临时接地线也是很实用的。
这就像是一根专门为电准备的“安全带”。
我们可以把临时接地线的一端连接到需要接地的设备上，另一端连接到接地的物体上，比如接地棒或者已经确认接地良好的金属结构。
这临时接地线就像是在设备和大地之间搭起了一座“安全桥”，确保电荷能顺利传导。
三、临时接地措施的注意事项。
如何挂接接地线?挂接接地线的要求和作用- 电工基础将停电设备三相短路后接地，称为挂接地线，简称接地线，其主要作用是防止突然来电时有关人员患病触电损害。
停电设备挂接地线后，一是可以将用电设备或线路上的剩余电荷放入大地，二是万一发生误送电而造成停电设备三相同时来电时，接地线可造成三相短路，巨大的短路电流将使电源开关快速断开而切断电源。
几种错误的挂接地线方法：(1)分相单独接地。
假如接受分相单独接地，一旦发生误送电现象，尽管由于三相对地短路而使开关跳开，但由于短路电流在接地线上可产生很高的残压，这一残压直接加在停电设备或线路上，对工作人员构成巨大威逼。
(2)挂设单相接地线。
假如仅在某一相上挂设接地线，发生误送电操作时，所产生的单相短路电流将流过接地电阻而在其上产生一个电压降，这一电压降直接加在停电设备上，同样会给工作人员带来危急。
更何况对于小接地电流系统来讲，发生单相接地故障时一般不能保证爱护装置动作，此时的危急性将会更大。
(3)挂设两相短路接地线。
假如仅使三相线路的其中两相短接后接地，发生误送电操作时，产生两相短路，此时尽管短路电流可使爱护装置动作而切断电源，但由于接地回路中将有电流流过，同样会产生较高的残压，对工作人员同样会构成威逼。
正如前面分析的那样，正确的挂接地线的做法是接受三相短路后接地。
从理论上讲，实行三相短路接地，如电源侧发生三相同时合闸送电，则会发生对称性三相短路，短路处为零电位，这无疑是平安的。
但是否这种做法就不存在问题了呢？答案是否定的。
假如突然来电为单相电源时，将使整个工作地点都带有和该单相电源数值相同的电位，尽管消灭这种状况的可能性不大，但一旦消灭，危急性还是比较大的。
因此，挂接地线并不能在全部状况下都保证平安，这就提示我们在工作中既要正确挂接地线，又不能过分依靠接地线，必需在挂接地线的同时，抓好平安规程的落实工作，严格按规程操作，防止误送电。
只有这样，才能有效地防止触电事故的发生。

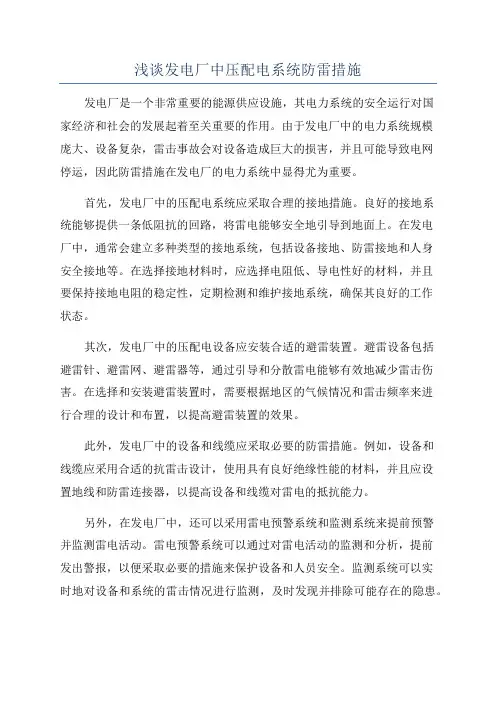

浅谈发电厂中压配电系统防雷措施发电厂是一个非常重要的能源供应设施，其电力系统的安全运行对国家经济和社会的发展起着至关重要的作用。
由于发电厂中的电力系统规模庞大、设备复杂，雷击事故会对设备造成巨大的损害，并且可能导致电网停运，因此防雷措施在发电厂的电力系统中显得尤为重要。
首先，发电厂中的压配电系统应采取合理的接地措施。
良好的接地系统能够提供一条低阻抗的回路，将雷电能够安全地引导到地面上。
在发电厂中，通常会建立多种类型的接地系统，包括设备接地、防雷接地和人身安全接地等。
在选择接地材料时，应选择电阻低、导电性好的材料，并且要保持接地电阻的稳定性，定期检测和维护接地系统，确保其良好的工作状态。
其次，发电厂中的压配电设备应安装合适的避雷装置。
避雷设备包括避雷针、避雷网、避雷器等，通过引导和分散雷电能够有效地减少雷击伤害。
在选择和安装避雷装置时，需要根据地区的气候情况和雷击频率来进行合理的设计和布置，以提高避雷装置的效果。
此外，发电厂中的设备和线缆应采取必要的防雷措施。
例如，设备和线缆应采用合适的抗雷击设计，使用具有良好绝缘性能的材料，并且应设置地线和防雷连接器，以提高设备和线缆对雷电的抵抗能力。
另外，在发电厂中，还可以采用雷电预警系统和监测系统来提前预警并监测雷电活动。
雷电预警系统可以通过对雷电活动的监测和分析，提前发出警报，以便采取必要的措施来保护设备和人员安全。
监测系统可以实时地对设备和系统的雷击情况进行监测，及时发现并排除可能存在的隐患。
最后，在发电厂中，人员的防雷安全教育也是非常重要的。
发电厂应定期进行防雷安全培训，告知员工防雷知识和应急措施，增强员工对雷电风险的认识和应对能力，提高工作的安全性和有效性。
综上所述，发电厂中压配电系统的防雷措施是确保电力系统安全运行的重要步骤。
在设计和安装中，应根据地区的气候条件和雷击频率，采取合适的接地措施和避雷设备，并进行必要的线缆和设备保护。
此外，雷电预警系统、监测系统和人员防雷教育也是增加系统抗击雷电能力的重要手段。
中压电网中性点接地方式分析与探讨引言中压电网作为输电和配电的关键环节，其安全和可靠运行对于电力系统的稳定供电至关重要。
中性点接地方式是中压电网中的一项重要技术，其合理的选择和设计将直接影响电网的性能和运行安全。
本文将对中压电网中性点接地方式进行分析与探讨，以期提供相关从业人员在中压电网设计和运维中的参考。
1. 中压电网中性点接地方式概述中性点接地方式是指中压电网中的中性点通过不同的接地方式与大地相连，以确保电网的正常运行。
常见的中压电网中性点接地方式有星形接地、直接接地和无功补偿三种。
1.1 星形接地方式星形接地方式是指将电网中性点接地，同时与大地通过中性点接地电阻相连。
其优点是电网中的故障电流能够及时地由接地电阻分流，减小故障对电网的影响。
但是，星形接地方式存在接地电阻故障电流过大的问题，需要通过合理设计接地电阻的大小来解决。
1.2 直接接地方式直接接地方式是指将电网中的中性点直接与大地相连，没有接地电阻。
直接接地方式的优点是故障电流容易排除，同时接地故障时对电网的影响较小。
但是，直接接地方式存在接地电流过大的问题，容易造成故障持续时间的延长。
1.3 无功补偿方式无功补偿方式是指通过在电网中安装无功补偿装置，将其中性点接地。
无功补偿方式的优点是能够提高电网的稳定性和功率因数，减小电网的潜在故障风险。
但是，无功补偿方式的缺点是需要增加相关设备和成本投入，增加了电网的复杂性。
2. 中性点接地方式选择的考虑因素在中压电网中选择合适的中性点接地方式需要考虑多个因素，如电网规模、电压等级、接地故障对电网的影响以及成本等。
2.1 电网规模电网规模是选择中性点接地方式的一个重要因素。
对于小型电网，直接接地方式可能更加适合，因为故障电流较小，容易排除。
对于大型电网，星形接地和无功补偿方式可能更加适合，因为能够更好地限制故障电流对电网的影响。
2.2 电压等级电压等级也是选择中性点接地方式的考虑因素。
对于低电压等级的电网，直接接地方式可以满足要求。
