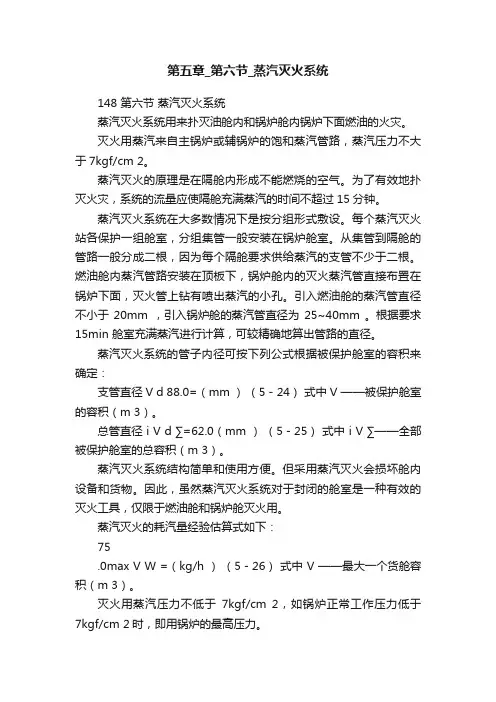

第五章_第六节_蒸汽灭火系统148 第六节蒸汽灭火系统蒸汽灭火系统用来扑灭油舱内和锅炉舱内锅炉下面燃油的火灾。

灭火用蒸汽来自主锅炉或辅锅炉的饱和蒸汽管路，蒸汽压力不大于7kgf/cm 2。

蒸汽灭火的原理是在隔舱内形成不能燃烧的空气。

为了有效地扑灭火灾，系统的流量应使隔舱充满蒸汽的时间不超过15分钟。

蒸汽灭火系统在大多数情况下是按分组形式敷设。

每个蒸汽灭火站各保护一组舱室，分组集管一般安装在锅炉舱室。

从集管到隔舱的管路一般分成二根，因为每个隔舱要求供给蒸汽的支管不少于二根。

燃油舱内蒸汽管路安装在顶板下，锅炉舱内的灭火蒸汽管直接布置在锅炉下面，灭火管上钻有喷出蒸汽的小孔。

引入燃油舱的蒸汽管直径不小于20mm ，引入锅炉舱的蒸汽管直径为25~40mm 。

根据要求15min 舱室充满蒸汽进行计算，可较精确地算出管路的直径。

蒸汽灭火系统的管子内径可按下列公式根据被保护舱室的容积来确定：支管直径 V d 88.0=（mm ）（5－24）式中 V ——被保护舱室的容积（m 3）。

总管直径i V d ∑=62.0（mm ）（5－25）式中i V ∑——全部被保护舱室的总容积（m 3）。

蒸汽灭火系统结构简单和使用方便。

但采用蒸汽灭火会损坏舱内设备和货物。

因此，虽然蒸汽灭火系统对于封闭的舱室是一种有效的灭火工具，仅限于燃油舱和锅炉舱灭火用。

蒸汽灭火的耗汽量经验估算式如下：75.0max V W =（kg/h ）（5－26）式中 V ——最大一个货舱容积（m 3）。

灭火用蒸汽压力不低于7kgf/cm 2，如锅炉正常工作压力低于7kgf/cm 2时，即用锅炉的最高压力。

2021年消防安全技术练习题和答案（Part6）共2种题型，共40题一、单选题(共30题)1.下列自动喷水灭火系统中，属于开式系统的是（）。

A：湿式系统B：干式系统C：雨淋系统D：预作用系统【答案】：C2.某电子计算机房，拟采用气体灭火系统保护，下列气体灭火系统中，设计灭火浓度最低的是（）。

A：氮气灭火系统B：IG541灭火系统C：二氧化碳灭火系统D：七氟丙烷灭火系统【答案】：D3.某加油站设置了一个容积为30m??:N的93汽油罐，一个容积为30m??:N的95汽油罐，一个容积为20m??:N的97汽油罐，一个容积为50m??:N的柴油罐，按照《汽车加油加气站设计与施工规范》GB50156-2012（2014年版）的规定，该加油站的等级应是（）。

A：一级B：三级C：四级D：二级【答案】：D4.某2层地上商店建筑，每层建筑面积为6000㎡，所设置的自动喷水灭火系统应至少设置（）个水流指示器。

A：2B：3C：4D：5【答案】：C5.某燃煤火力发电厂，单机容量为200MW，总容量为1000MW。

下列关于该电厂消防设施的做法中，错误的是（）。

A：消防控制室与主控制室合并设置B：贮煤场的室外消防用水量采用15L/sC：设置控制中心火灾自动报警系统D：主厂房周围采用环状消防给水管网【答案】：B6.某场所配置的灭火器型号为“MF/ABC10”下列对该灭火器类型、规格的说明中，正确的是（）。

A：该灭火器是10Kg手提式（磷酸铵盐）干粉灭火器B：该灭火器是10Kg推车式（磷酸铵盐）干粉灭火器C：该灭火器是10L手提式（碳酸氢钠）干粉灭火器D：该灭火器是10L手提式（磷酸铵盐）干粉灭火器【答案】：A7.某城市新建一条地铁路线，其中有多个多线换乘车站。

根据《地铁设计规范》（GB50157-2013）的规定，地下换乘车站共用一个公共站厅时，站厅公共区的面积不应大于（）㎡。

A：2000B：5000C：3000D：4000【答案】：B8.某白酒罐装车间设置推车式灭火器，应优先选择的是（）。

自动灭火系统分类以及应用场所
自动灭火系统可以分为以下几种类型：
1. 水喷雾系统：通过喷射细小水雾颗粒使火焰冷却和抑制燃烧，适用于液体火灾、电气设备火灾以及危险品储存区等场所。

2. 气体灭火系统：使用惰性气体，如二氧化碳（CO2）或惰性气体混合物，通过稀释空气中的氧气浓度，抑制燃烧反应，适用于机房、电气设备室、档案室等特殊场所。

3. 泡沫灭火系统：利用泡沫液体形成覆盖层，隔绝火源与氧气接触，抑制火势蔓延，适用于液体火灾、油罐区、机械设备等场所。

4. 干粉灭火系统：喷射干粉颗粒形成抑制燃烧的屏障，适用于固体火灾、电气设备火灾等场所。

5. 综合灭火系统：结合多种灭火技术，如水喷雾、气体灭火、泡沫等，以提供更全面的火灾抑制能力。

这些自动灭火系统广泛应用于各类场所，如商业建筑、住宅、工业厂房、机房、仓库、交通运输设施等。

根据不同场所的特点和需求，选择合适的自动灭火系统以确保及时灭火，减少火灾造成的损失。

气体灭火系统的类型经常会见到在一些重要的场所和部位，设置气体灭火系统，例如计算机房、变配电室、UPS房间等。

由于气体灭火系统是以气体为介质，其灭火效率高，灭火速度快，所以在这些场所被经常设置。

但是为了满足各种保护对象的需要，气体灭火系统其有多种类型。

1、七氟丙烷灭火系统七氟丙烷灭火系统以七氟丙烷作为灭火介质。

优点：灭火能力强、效率高，不会破坏大气环境。

不足：七氟丙烷及其分解产物对人有毒性危害。

2、IG541灭火系统IG541灭火系统是以氮气、氤气、二氧化碳三种惰性气体的混合物作为灭火介质。

优点：无毒、无色、无味、惰性及不导电的压缩气体，被称为洁净气体灭火系统。

不足：系统压力较高，对配件的要求也较高，相应的造价成本较高。

3、二氧化碳灭火系统二氧化碳灭火系统是以二氧化碳为灭火介质。

优点：灭火后能很快散逸，在保护表面不留痕迹，且灭火剂价格比较低廉。

不足：会产生温室效应。

4、气溶胶灭火系统气溶胶灭火系统是由固体化学混合物（热气溶胶发生剂）经化学反应生成的具有灭火性质的气溶胶为灭火介质的气体灭火系统。

根据气溶胶不同又分为以下两种类型的灭火系统：5、S型热气溶胶灭火系统由含有硝酸锂和硝酸钾复合氧化剂的固体气溶胶发生剂化学反应所产生的灭火气溶胶为灭火介质。

热气溶胶预制灭火系统不应设置在人员密集场所、有爆炸危险性的场所及有超洁净要求的场所。

6、K型热气溶胶灭火系统由硝酸钾为主氧化剂的固体气溶胶发生剂经化学反应生成的灭火气溶胶为灭火介质。

除电缆隧道及自备发电机房外，K型及其他型热气溶胶预制灭火系统不得用于电子计算机房、通信机房等电气火灾场所。

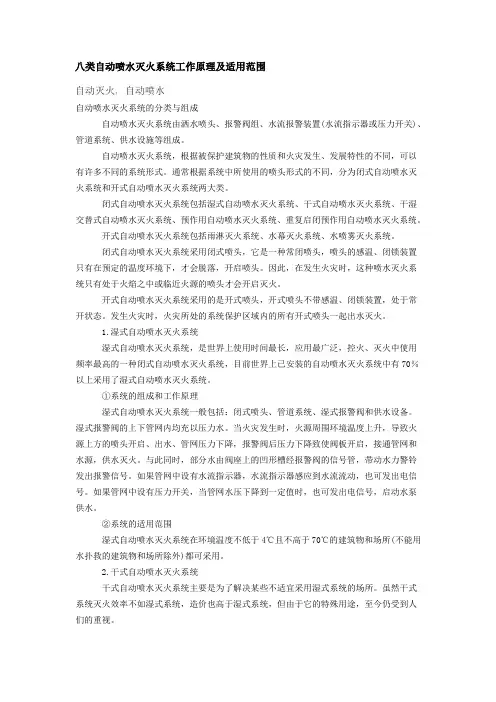

八类自动喷水灭火系统工作原理及适用范围自动灭火, 自动喷水自动喷水灭火系统的分类与组成自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)、管道系统、供水设施等组成。

自动喷水灭火系统，根据被保护建筑物的性质和火灾发生、发展特性的不同，可以有许多不同的系统形式。

通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。

闭式自动喷水灭火系统包括湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿交替式自动喷水灭火系统、预作用自动喷水灭火系统、重复启闭预作用自动喷水灭火系统。

开式自动喷水灭火系统包括雨淋灭火系统、水幕灭火系统、水喷雾灭火系统。

闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。

因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。

开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。

发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。

1.湿式自动喷水灭火系统湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火中使用频率最高的一种闭式自动喷水灭火系统，目前世界上已安装的自动喷水灭火系统中有70％以上采用了湿式自动喷水灭火系统。

①系统的组成和工作原理湿式自动喷水灭火系统一般包括：闭式喷头、管道系统、湿式报警阀和供水设备。

湿式报警阀的上下管网内均充以压力水。

当火灾发生时，火源周围环境温度上升，导致火源上方的喷头开启、出水、管网压力下降，报警阀后压力下降致使阀板开启，接通管网和水源，供水灭火。

与此同时，部分水由阀座上的凹形槽经报警阀的信号管，带动水力警铃发出报警信号。

如果管网中设有水流指示器，水流指示器感应到水流流动，也可发出电信号。

如果管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，启动水泵供水。

气体灭火系统（重点）气体系统是传统的4大固定式灭火系统之一（水、气体、泡沫、干粉）应用广泛，具有灭火效率高、灭火速度快、保护对象无污损等优点。

气体系统一般根据灭火介质命名，目前常用气体系统有CO2系统、七氟丙烷~、IG-541或混合气体~、热气溶胶预制灭火系统1节：气体系统“分类、灭火机理”一、气体系统“分类”★★★（1）按“灭火剂”CO2~、卤代烷烃~七氟丙烷等、惰性气体~IG-541~（N250%、Ar40%、CO210%）、IG-55~（N250%、Ar50%）、IG-100~（N2100%）、IG-01~（Ar100%）《N5Ar4二氧10》（2）按“结构特点”（安装结构）1）无管网~（预制）又分为柜式、悬挂式2种气体灭火装置，适用于较小的、无特殊要求的防护区2）管网~又分为组合分配、单元独立2种系统①组合分配系统是指用1套灭火系统储存装置同时保护≥2个防护区或保护对象的气体灭火系统。

组合分配系统的灭火剂设计用量按最大的1个防护区或保护对象来确定，如某个防护区需要灭火时，通过选择阀、容器阀等控制定向释放灭火剂。

该系统的优点是储存容器数和灭火剂可大幅减少，有较高应用价值。

组合分配系统启动时，选择阀应在容器阀开启“前or同时”打开②单元独立系统是指用1套灭火系统储存装置保护1个防护区的灭火系统。

一般来说，用单元独立系统保护的防护区，在位置上是单独的，离其它防护区较远而不便于组合或2个防护区相邻，但有同时着火的可能。

当1个防护区包括≥2个封闭空间时，也可用1个单元独立系统，但设计必须做到系统储存的灭火剂能够满足这几个封闭空间同时灭火的需要，并能同时供给各自所需灭火剂量。

当2个防护区需要灭火剂量较多时，也可采用≥2套单元独立系统保护1个防护区，但设计必须做到这些系统同步工作（3）按“应用方式”（类似“细水雾”）1）全淹没~是指在规定时间内，向防护区喷射一定浓度的气体灭火剂，并使其均匀地充满整个防护区的灭火系统,火灾时，喷射的灭火剂与空气的混合气体迅速在此空间内建立有效扑灭火灾的灭火浓度，并将灭火剂浓度保持一段所需要的时间，喷头应均匀布置在防护区的“顶部”，即通过灭火剂气体将封闭空间淹没实施灭火。

常用的气体灭火系统及流程气体灭火系统主要用于不适合设置水灭火系统及其它灭火系统的环境中，比如计算机机房、重要的图书馆档案馆、移动通信基站、UPS室、电池室、一般的柴油发电机房等。

气体灭火具有没有水渍损失、电绝缘性好、灭火后无残留，易于清理等优点，但灭火设备价值相对也是比较高的。

用于灭火的气体灭火剂平时以液体、液化气体或气体状态存贮于压力容器内，灭火时以气体（包括蒸汽、气雾）状态喷射作为灭火介质的灭火系统。

并能在防护区空间内形成各方向均一的气体浓度，而且至少能保持该灭火浓度达到规范规定的浸渍时间，实现扑灭该防护区的空间、立体火灾。

一、气体灭火系统的分类常用的气体灭火系统有二氧化碳灭火系统、蒸汽灭火系统、七氟丙烷灭火系统、IG-541灭火系统、氮气灭火系统等。

1、二氧化碳（CO2）灭火系统二氧化碳通过减少空气中氧气含量，使区域内的氧气达不到支持然燃烧浓度，从而抑制火情。

二氧化碳灭火系统的灭火效果逊于卤代烷灭火剂，但容易罐装、储存，在制造技术上的难度小，所以价格便宜，成本较低。

二氧化碳不污损物品，灭火时无水渍，不导电，特别适合扑灭电气设备的火灾。

二氧化碳不仅可以扑救A、B、C类火灾，在高浓度下还能扑救固态深位火灾。

但二氧化碳对人有窒息作用，最低设计浓度高于对人体的致死浓度，只能用于无人区域，有人区域必须采取保护措施。

2、蒸汽灭火系统蒸汽灭火系统由蒸汽源，输汽干管，支管，配汽管等组成。

水蒸气是热含量高的惰性气体，通过减少空气中氧气的浓度，增加被加热的可燃的气体燃烧产物的热容，以降低火焰温度。

蒸汽的灭火效果好，其中饱和蒸汽优于过热蒸汽，蒸汽灭火不会引起物品损坏，水蒸气能有效地扑救可燃气体和易燃、可燃液体火灾。

3、七氟丙烷灭火系统七氟丙烷（美国商标名称为FM200）灭火剂是一种无色、几乎无味、不导电的气体，化学分子式为CF3CHFCF3密度大约为空气的6倍，采用高压液化储存。

FM200的灭火机理与卤代烷系列灭火剂的灭火机理相似，属于化学灭火的范畴，通过灭火剂的热分解产生含氟的自由基，与燃烧反应过程中产生支链反应的H、OH-、O2-活性自由基发生气相作用，从而抑制燃烧过程中化学反应来实施灭火。

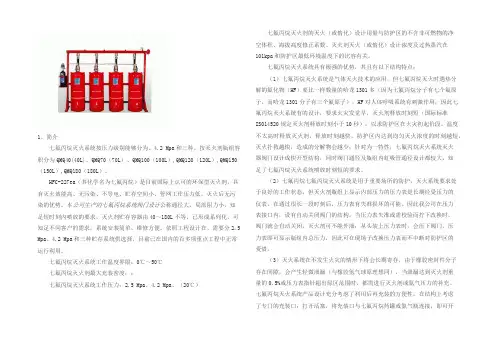

1、简介七氟丙烷灭火系统按压力级别能够分为、4.2 Mpa和三种。

按灭火剂瓶组容积分为QMQ40(40L)、QMQ70（70L）、QMQ100（100L）,QMQ120（120L）,QMQ150（150L）,QMQ180（180L）。

HFC-227ea（其化学名为七氟丙烷）是目前国际上认可的环保型灭火剂，具有灭火效能高、无污染、不导电、贮存空间小、管网工作压力低，灭火后无污染的优势。

本公司生产的七氟丙烷系统阀门设计公称通径大，局部阻力小，知足短时刻内喷放的要求，灭火剂贮存容器由40～180L不等，已形成系列化，可知足不同客户的需求，系统安装简单，维修方便。

依照工程设计在、需要分2.5 Mpa、4.2 Mpa和三种贮存系统供选择，目前已在国内的百多项重点工程中正常运行利用。

七氟丙烷灭火系统工作温度界限：0℃～50℃七氟丙烷灭火剂最大充装密度：；七氟丙烷灭火系统工作压力：2.5 Mpa、4.2 Mpa、（20℃）七氟丙烷灭火剂的灭火（或惰化）设计用量与防护区的不含非可燃物的净空体积、海拔高度修正系数、灭火剂灭火（或惰化）设计浓度及过热蒸汽在101kpa和防护区最低环境温度下的比容有关。

七氟丙烷灭火系统具有极强的优势，其且有以下结构特点：（1）七氟丙烷灭火系统是气体灭火技术的应用，但七氟丙烷灭火时遇热分解的氟化物（HF）要比一样数量的哈龙1301多（因为七氟丙烷分子有七个氟原子，而哈龙1301分子有三个氟原子），HF对人体呼吸系统有刺激作用；因此七氟丙烷灭火系统有的设计，要求火灾发觉早，灭火剂释放时刻短（国际标准IS014520规定灭火剂释放时刻小于10秒），以求防护区在火灾初起价段，温度不太高时释放灭火剂，释放时刻越快，防护区内达到均匀灭火浓度的时刻越短，灭火扑救越快，造成的分解物会越少；针对为一特性，七氟丙烷灭火系统灭火器阀门设计成快开型结构，同时阀门通径及瓶组内虹吸管通径设计都较大，知足了七氟丙烷灭火系统喷放时刻短的要求。

自动喷水灭火系统-系统的分类与组成自动喷水灭火系统是一种基于自动化技术和灭火技术相结合的灭火设备，广泛应用于各种场所，如商业建筑、工业设施、仓库、住宅等。

根据不同的应用场景和需要，自动喷水灭火系统可以分为各种类型，包括水雾系统、干粉系统、气体灭火系统等，下面将对每种系统的分类和组成进行详细介绍。

一、水雾系统水雾系统是一种利用微小水滴进行灭火的系统，通过将水雾喷洒到火源和周围区域，减少热量、吸收燃烧产物和抑制燃烧反应，实现灭火的目的。

水雾系统可分为高压水雾系统和低压水雾系统两种。

1. 高压水雾系统高压水雾系统由高压水泵、水雾喷头和控制系统组成。

高压水泵负责提供高压水源，通常使用工业级泵进行供水。

水雾喷头通过细化水流，将水转化为微小的水滴，并喷洒到火源和周围区域。

控制系统用于监测火灾并进行喷水雾操作控制，通常通过温度传感器、光电传感器等实时监测火灾情况，触发喷水雾操作。

2. 低压水雾系统低压水雾系统与高压水雾系统相比，所使用的喷头较大，水滴较大，但仍然能够形成一定的水雾效果。

低压水雾系统通常使用低压水泵，通水量较大，适用于较大的场所。

二、干粉系统干粉系统是一种利用干粉剂进行灭火的系统，通过干粉剂的喷洒，抑制火源的燃烧反应，实现灭火的目的。

干粉系统可分为固定式干粉系统和便携式干粉系统两种。

1. 固定式干粉系统固定式干粉系统的主要组成部分包括干粉罐、喷头、控制系统和供电系统。

干粉罐负责储存干粉剂，通常使用压力容器进行储存。

喷头通过可控的喷雾装置将干粉剂喷洒到火源和周围区域。

控制系统用于监测火灾并进行干粉喷洒操作控制，通常通过火灾探测器、手动控制按钮等实时监测火灾情况，触发干粉喷洒。

2. 便携式干粉系统便携式干粉系统是一种携带便利的小型灭火设备，常用于个人防灭火和小型火灾的扑灭。

便携式干粉系统通常由干粉罐、压力装置、喷头和手动控制装置等组成。

三、气体灭火系统气体灭火系统是一种利用无色、无味的气体将氧气从火源中抽走，从而达到灭火效果的系统。

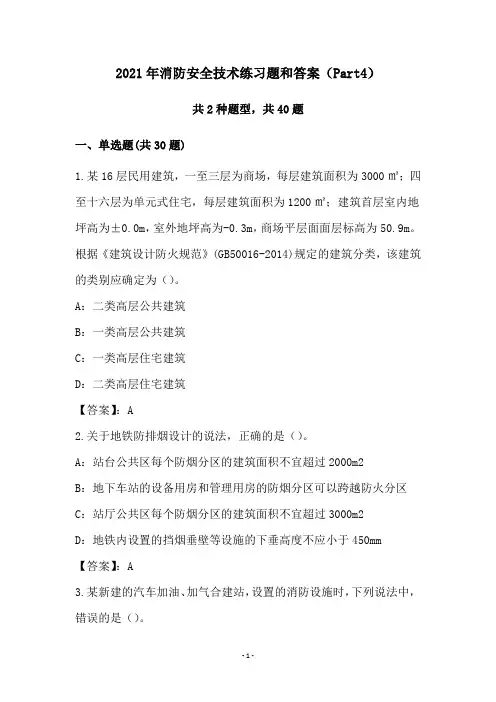

2021年消防安全技术练习题和答案（Part4）共2种题型，共40题一、单选题(共30题)1.某16层民用建筑，一至三层为商场，每层建筑面积为3000㎡；四至十六层为单元式住宅，每层建筑面积为1200㎡；建筑首层室内地坪高为±0.0m，室外地坪高为-0.3m，商场平层面面层标高为50.9m。

根据《建筑设计防火规范》(GB50016-2014)规定的建筑分类，该建筑的类别应确定为（）。

A：二类高层公共建筑B：一类高层公共建筑C：一类高层住宅建筑D：二类高层住宅建筑【答案】：A2.关于地铁防排烟设计的说法，正确的是（）。

A：站台公共区每个防烟分区的建筑面积不宜超过2000m2B：地下车站的设备用房和管理用房的防烟分区可以跨越防火分区C：站厅公共区每个防烟分区的建筑面积不宜超过3000m2D：地铁内设置的挡烟垂壁等设施的下垂高度不应小于450mm【答案】：A3.某新建的汽车加油、加气合建站，设置的消防设施时，下列说法中，错误的是（）。

A：在LNG储存和加气站就设置可燃气体检测报警系统B：设置两台消防水泵时，可不设备用消防水泵C：在加油站的罩棚下应该设置事故照明D：可燃气体检测器的一级警报值应设定为天然气爆炸下限的30% 【答案】：D4.根据《火灾自动报警系统设计规范》（GB50116-2013）的规定，区域报警系统应由火灾探测器、手动火灾报警按钮、火灾报警控制器和（）等组成。

A：消防应急广播B：消防专用电话C：气体灭火控制器D：火灾声光警报器【答案】：D5.关于建筑机械防烟系统联动控制的说法，正确的是（）。

A：由同一防火分区内的两只独立火灾探测器作为相应机械加压送风机开启的联动触发信号B：火灾确认后，火灾自动报警系统应能在30s内联动开启相应的机械加压送风机C：加压送风口所在防火分区确认火灾后，火灾自动报警系统应仅联动开启所在楼层前室送风口D：火灾确认后，火灾自动报警系统应能在20s内联动开启相应的常压加压送风口【答案】：A6.根据《地铁设计规范》(GB50157-2013)，下列关于地铁车站排烟风机耐高温性能的说法中，错误的是（）。
