斯派萨克冷凝水系统手册
- 格式：pdf
- 大小：551.16 KB
- 文档页数：8
下载文档原格式
合集下载
斯派法克说明书1
3.2 口径和管道连接
DN50, DN80, DN100, DN150 和 DN200. 可安装于以下法兰之间: EN 1092 PN16, PN25, 和 PN40. BS 10 表 H. ANSI B 16.5 class 150, 300 和600. 日本工业标准JIS 20. 韩国标准KS 20.
1.2 接近
在该设备上从事作业之前应确保通道安全。也可搭建工作平台，四周有适当的防护装置，若需 要可安排适当的升降起重装置。
1.3 照明
保证光线充足，特别是在细致、复杂的操作时。
1.4 管线中的危险流体或气体
要提前考虑管线内的流体，或者管线内可能有哪些流体。当心易燃物质，危害健康物质和高低 温物质。
1.7压力系统
确保系统压力被隔离，或完全排空。可以考虑双截止阀隔离，将关闭阀门锁上或贴上标签。千万 不要认为压力表归零就表示系统已完全泄压。
1.8温度
产品隔离后要冷却至室温，以防止烫伤。
1.9工具和备件
运行前确保手头有合适的工具和备件。只能使用真正的斯派莎克备件。
1.10防护服
要考虑操作人员或附近人员是否该配备防护服，以防止发生危险，如化学物质，高低温，辐射， 噪音，跌落物体，以及对眼睛和脸部的伤害。
102 bar g @ 20°C 450°C @ 40 bar g -50°C 0.6 bar g 450°C @ 40 bar g -29°C 30 cp 498 m bar 155 bar g
(2 248 psi g)
3.5 压降
最大流量时经过Gilflo ILVA管道件压差是500 m bar (200英寸水柱)。
I) 该设备设计适用于蒸汽压缩空气、水或冷凝水，均在组2压力设备规程中提到。该产品也可用 于压力设备指令中组1提到的丙烷或甲烷。如果考虑该产品用于其它流体，则需要与斯派莎克公 司联系，确认考虑应用该产品时的可靠性。 II)应检查选用的材质是否合适，压力和温度及它们的最大和最小值。如果该产品的最大极限值 低于将要安装的系统，或由于产品不正常导致发生超压或超温，确保系统中包括安全设施，以 防出现超过极限值的状况。 III)确定正确的安装位置和介质流向。 IV)斯派莎克的产品不能承受安装系统中任何可能产生的外部应力作用，考虑这些应力作用是安 装者的责任。同时也应采取适当的预防措施来减小这些应力作用。 V)在安装前拆去所有接口的保护盖。
冷凝水排放系统选择和配置
斯派莎克工程（中国）有限公司
倒吊桶疏水阀工作原理
排气孔
凝结水进入疏水阀 并 形 成 水 封。 吊 桶 的重量使阀芯打开 ， 凝 结 水 排 出。
蒸 汽 从 下 进 入， 吊 桶 上 升， 带 动 连 杆 上 升 关 闭 疏 水 阀。
蒸 汽 凝 结， 一 部 分蒸汽则由排气 孔 跑 出。 吊 桶 的 重 量 拉 动 阀 芯， 打 开 疏 水 阀。 循 环 重 新 开 始。
• 抗 水 锤、 振 动、 腐 蚀， 本 体 不 为 冷 冻 破 坏， 可 适 用 于 过 热 蒸 汽， 可 在 任 何 方 位 上 操 作。
• 唯 一 的 活 动 部 件－ 不 锈 钢 碟 片， 保 证 操 作 可 靠， 减 少 维 修， 同 时 该 碟 片可 具 止 回 阀 作 用。 • 附 有 空 气 排 除 的 碟 片， 可 防 止 空 气 阻 塞。 • 该 疏 水 阀 在 开 关 时 发 出“ 喀 嚓”声，可 帮 助 判 断 疏 水 阀 是 否 正 常 工 作 。 缺 点： • 过 低 的 进 口 压 力 和 过 高 的 背 压 均 使 疏 水 阀 无 法 工 作。 • 不 含 防 气 锁 碟 片的 型 号， 在 起 机 时 易 发 生 气 阻。 • 暴 露 在 低 温 环 境 中， 会 造 成 阀 开 关 频 繁， 降 低 寿 命， 必 须 加 隔 热 罩。
蒸汽疏水阀的主要种类
1、 热 静 力 型 这种疏水阀是利用蒸汽和冷凝水之间的温度差来操作 疏 水 阀 的 感 温 元 件 而 控 制 阀 门 的 开 关。 冷 凝 水 排 放 前 必 须 被 冷 却 至 饱 和 温 度 以 下。
2、 机 械 型
此 类 疏 水 阀 以 机 械 方 式 工 作， 主 要 感 应 蒸 汽 和 冷 凝 水 之 间 密 度 的 不 同， 利 用“ 浮 球” 和“ 浮 筒 ” 来 操 作 疏 水 阀 的 开 关。 此 类 疏 水 阀 以 饱 和 温 度 排 放 冷 凝 水。
蒸汽和冷凝水系统手册
蒸汽和冷凝水系统手册
第1章 介绍
蒸汽 - 能量流 章节1.1
蒸汽和冷凝水系统手册
1.1.7
第1章 介绍
蒸汽 - 能量流 章节1.1
1.1.8
蒸汽和冷凝水系统手册
第1章 介绍
蒸汽和组织 章节1.2
www.1b.2z蒸f汽x和组w织.com
蒸汽和冷凝水系统手册
. 筑能源管理系统。如果用户愿意，蒸汽系统的部件也可以独立工作。 bzfxw 图1.1.5 现代蒸汽锅炉房
. 通过适当的维护，蒸汽系统可以使用很多年系统的各环节可以实现自动监测。与其它的系统相比，可
以通过疏水阀监测系统来对蒸汽疏水阀进行有计划的管理，如果某个地方
w 有泄漏或者积水，系统会立刻报警引起工程师的注意。 与此相比，气体泄漏监测装置耗资巨大,而水系统和油系统的监测需要
公司安装蒸汽系统或是更新已存在的蒸汽系统，就会需要很大的投资，和系统以及系统提供者之间的关系
将是长期的。
总裁和高级经理可能会提出如下问题：
Q. 蒸汽系统需要哪些投资呢?
蒸汽系统可以通过很小口径的管道传递大量的热量，不需要昂贵的泵及平衡系统，仅需要两通阀。
m 也就是说蒸汽系统比较简单，比起高温热水系统要便宜，蒸汽设备的高效意味着该设备比较紧凑，可
以最高程度利用工厂内有限的空间。
o 而且，更新现有的蒸汽系统，安装最新的锅炉和
控制系统的费用仅为拆除旧系统和安装新的分散燃气
c 系统费用的50%左右。
Q. 蒸汽系统的运行和维护成本如何影响间接成
本?
. 集中化的锅炉设备非常高效，燃料消耗率也低，
锅炉可以以垃圾废料作为燃料，或是进行热电联产。
w 蒸汽设备使用寿命较长，通常需要较少的维护保
蒸汽和冷凝水系统手册-第9章安全阀
阀座环 进口流道 进口流道
(a)
(b)
图9.1.3 全喷嘴形安全阀(a)和半喷嘴形安全阀(b)
作用在阀瓣上的关闭力由弹簧提供，弹簧的材质通常为碳钢。通过弹簧调节装置，可以调整弹簧的压 缩程度，从而改变阀瓣开始离开阀座的压力。 规定安全阀设计和应用的标准一般只给出了与安全阀排量有关的三种尺寸的定义，即流道（或喉 部）面积、帘面积和排放（或开孔）面积（见图9.1.4）。 1. 流道面积 - 安全阀进口端到阀座密封面间最窄点流道的最小横截面积。构成流道面积的直径可由 图9.1.4中的尺寸“d”表示。
第9章 安全阀
安全阀的简介 章节9.1
9.1
安全阀的简介
蒸汽和冷凝水系统手册
9.1.1
第9章 安全阀
安全阀的简介 章节9.1
简介
人类从一开始加热水产生蒸汽时，就有必要使用安全设施了。2000年前的中国人已使用带铰链外盖 的大锅，(相对)较安全的产生蒸汽。14世纪初期，化学家们把圆锥形堵塞以及后来的压缩弹簧作为安全设 施使用在压力容器上。 19世纪早期，安全设施的故障频繁导致船舶和机车上的锅炉爆炸事故，由此引出了第一代安全泄放阀 的发展。 1848年，Charles Retchie发明了积聚腔室，增加了安全阀内的压缩表面，可使安全阀在很窄的超压 余量内快速开启。现在，大多数蒸汽用户受当地健康和安全法规的强制性规定，在设备和制程上装置安全 设施和预防措施，防止事故的发生。 因此，安全阀最主要的功能就是保护生命和财产。 用于保护设备超压的这种设施就叫安全阀或安全泄放阀。当设备达到预定的最大压力时，安全阀动作， 通过释放额定数量的流体，以安全的方式降低过高的压力。在超压的情况下，安全阀也许是唯一能防止发生 灾难性事故的设施，因此确保该设施在任何时间和任何可能的工况下均能正常工作是非常重要的。 安全阀应安装在系统或承压容器可能超过最大允许工作压力（MAWP）的地方。蒸汽系统中，安全阀 阀主要用于锅炉超压保护以及减压控制的下游保护等。尽管安全阀的主要目的是安全，它们也可用于工艺 制程，以防止由于压力过高而引起的产品损坏。许多不同的情况会产生压力过高，包括： 不当心关闭或开启制程容器上的截止阀，导致流体流量的不平衡。 冷却系统的失效，使蒸汽或流体受热膨胀。 控制仪表的压缩空气或电源失效。 瞬时压力波动。 工厂发生火灾。 换热器的失效。 化学工厂生产过程中的放热反应无法控制。 环境温度的变化。 术语“安全阀”和“安全泄放阀”是描述许多种类压力释放阀的通称，用于防止锅炉内部流体过大的 压力积聚。不同类型的安全阀可以适用于许多不同应用场合和性能标准。而且还有许多不同的设计来满足 众多的国家标准，这些标准指导着安全阀的应用。 相关国家标准的列表附在本章的最后。 在大多数的国家标准中都给出了安全阀和安全泄放阀相关术语的明确定义。美国和欧洲使用的一些 专业术语之间有着明显的差别。最显著的不同之一就是在欧洲称作“安全阀”，而在美国称作“安全泄放 阀”或“压力释放阀”。此外，美国的“安全阀”通常在欧洲指的是全行程安全阀。 美国采用ASME / ANSI PTC25.3标准，定义了下列一些专业术语： 压力释放阀 - 弹簧负载型压力释放阀开启，释放多余的压力，当恢复正常条件时，重新关闭以阻止 介质继续流出。具有快速开启突跳作用的特性，或开启高度与压力的增加成正比。根据设计、调整或 应用的不同，可以用于压缩或不可压流体。 这是通称，包含了安全阀、泄放阀和安全泄放阀。 安全阀 - 一种由进口介质静压力驱动的压力释放阀，其特征为迅速地全开，或具有突跳的动作。安 全阀主要适用于可压缩气体，特别是蒸汽和空气的场合。但也可用于制程场合，保护设备或防止加工 产品的损坏。 泄放阀 - 一种由进口介质静压力驱动的自动泄压装置，其开启度与超过开启压力的压力增长成正比。 泄放阀主要用于液体系统，特别是低排量和热膨胀的场合。也适合于泵送系统，如压力溢流设备。 安全泄放阀 - 一种自动泄压装置，具有快速开启或突跳作用的特性，或者根据不同的应用，开启度 与超过开启压力的压力增长成正比，可以用于液体或可压缩流体。 通常，安全泄放阀用于可压缩气体系统时作为安全阀使用，但用于液体系统时就作为泄放阀动作，开 启高度与超压成比例。
斯派萨克流量计说明书
4
IM-P337-51 MI Issue 1
2. 一般的产品信息
手册解释了如何安装，调试，和维修斯派莎克应用在饱和蒸汽的TVA流量计。
2.1 产品描述
斯派莎克TVA流量计设计减少了流量计成本，采用更准确的手段测不需要其他设备，如差压传感器，压力传感器等来计算饱和蒸 汽的质量流量。
1.12 手动操作
手动操作大件或重物会引起危险或人员伤害。直接用人力举、拉、推、提货支撑负载时会引起人 员受伤，尤其是背部比较容易受伤。建议客户考虑任务、人员、工作量和工作环境进行风险评 估，并按照工作环境采用合适的处理方法。
1.13 残留危险
通常情况下，产品的外表面会比较烫。如在最大允许工作条件下使用，有些产品的表面温度可达 到250°C（482°F）。 很多产品没有自排放的功能。拆卸产品时应当极其小心。
流量计连杆
C
电气盒
E
2.8 尺寸/ 重量 (近似) mm/kg
口径 DN50 DN80 DN100 A 35 45 60 B 103 138 162 C 322 334 344 D 160 160 215 E 65 65 65 重量 2.67 4.38 7.28 7
IM-P337-51 MI Issue 1
1.7 压力系统
必须确保已经被切断任何压力，并安全排放直至大气压。考虑双隔离(双关断和放空)以及关闭阀 门的锁定和标记。即使当压力表指示为零时，也不能认为系统处于无压状态。
1.8 温度
在隔离后要留出时间使其冷却至常温，以免烫伤的危险。并且考虑防护服（包括安全眼睛）是否 必须。
IM-P337-51 MI Issue 1
2.4 压力温度限制
239 200 温度 °C 150 100 50 0 0 5 10 15 20 压力 bar g 25 饱和蒸 汽曲线 0 100 压力 psi g 200 300 400 400 温度 °F 300 200 100 30 32
冷凝水的有效排放(斯派莎克)知识讲解共32页
冷凝水的有效排放(斯派莎克)知识讲 解
51、没有哪个社会可以制订一部永远 适用的 宪法， 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——
51、没有哪个社会可以制订一部永远 适用的 宪法， 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——
斯派萨克流量计说明书
其他考虑因数
请确保对以下因数足够的清晰 -管道和接线的安装 -移除包装和堵头
饱和蒸汽
-检查显示面板。 注意： 电气盒和显示板可以旋转 警告： 不要把流量计安装在没有额外保护的室外， 应防止由于冰冻造成损伤
8
IM-P337-51 MI Issue 1
3.2 机械安装
警告：不要更换TVA流量计后的调节螺母，因为这将影响流量计的标定。
3. 安装
提示：在实施任何安装之前请阅读第一部分的“安全信息” 为了达到产品具体的精度和其他表现，仔细遵循以下的安装指导很有必要。作 为蒸汽应用，蒸汽工程的其他要求也应遵守，包括使用汽水分离器，安装必须 遵守全部相关建造和电气法规。 注意：如果电器盒安装在圆心下竖直线两侧45度角（或更大）的区域。 最大操作压力必须限制在7barg（101 psig）-见图4
方向
当压力小于 7barg （101psig）TVA 流量计能安装在任何方向，见图 7 ， 8 ， 9 当压力高于 7barg 时， TVA 流量计必须安装在水平方向，同时电气盒放置在管道件的下端，见 图 9. 注意： TVA 流量计只能在一个方向测量，它不能用于双向计量的应用。 TVA 流量计清晰的标记 了流动方向的箭头。 饱和蒸汽
1.7 压力系统
必须确保已经被切断任何压力，并安全排放直至大气压。考虑双隔离(双关断和放空)以及关闭阀 门的锁定和标记。即使当压力表指示为零时，也不能认为系统处于无压状态。
1.8 温度
在隔离后要留出时间使其冷却至常温，以免烫伤的危险。并且考虑防护服（包括安全眼睛）是否 必须。
IM-P337-51 MI Issue 1
流量计连杆
C
电气盒
E
2.8 尺寸/ 重量 (近似) mm/kg

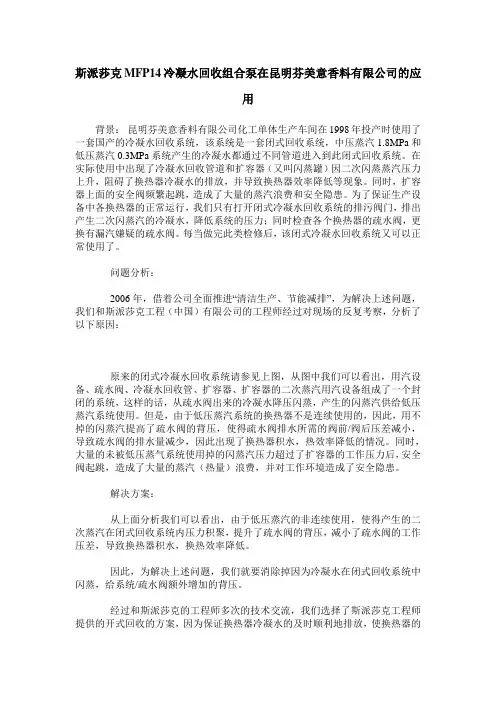

斯派莎克MFP14冷凝水回收组合泵在昆明芬美意香料有限公司的应用
斯派莎克MFP14冷凝水回收组合泵在昆明芬美意香料有限公司的应用背景：昆明芬美意香料有限公司化工单体生产车间在1998年投产时使用了一套国产的冷凝水回收系统，该系统是一套闭式回收系统，中压蒸汽1.8MPa和低压蒸汽0.3MPa系统产生的冷凝水都通过不同管道进入到此闭式回收系统。
在实际使用中出现了冷凝水回收管道和扩容器（又叫闪蒸罐）因二次闪蒸蒸汽压力上升，阻碍了换热器冷凝水的排放，并导致换热器效率降低等现象。
同时，扩容器上面的安全阀频繁起跳，造成了大量的蒸汽浪费和安全隐患。
为了保证生产设备中各换热器的正常运行，我们只有打开闭式冷凝水回收系统的排污阀门，排出产生二次闪蒸汽的冷凝水，降低系统的压力；同时检查各个换热器的疏水阀，更换有漏汽嫌疑的疏水阀。
每当做完此类检修后，该闭式冷凝水回收系统又可以正常使用了。
问题分析：2006年，借着公司全面推进“清洁生产、节能减排”，为解决上述问题，我们和斯派莎克工程（中国）有限公司的工程师经过对现场的反复考察，分析了以下原因：原来的闭式冷凝水回收系统请参见上图，从图中我们可以看出，用汽设备、疏水阀、冷凝水回收管、扩容器、扩容器的二次蒸汽用汽设备组成了一个封闭的系统，这样的话，从疏水阀出来的冷凝水降压闪蒸，产生的闪蒸汽供给低压蒸汽系统使用。
但是，由于低压蒸汽系统的换热器不是连续使用的，因此，用不掉的闪蒸汽提高了疏水阀的背压，使得疏水阀排水所需的阀前/阀后压差减小，导致疏水阀的排水量减少，因此出现了换热器积水，热效率降低的情况。
同时，大量的未被低压蒸气系统使用掉的闪蒸汽压力超过了扩容器的工作压力后，安全阀起跳，造成了大量的蒸汽（热量）浪费，并对工作环境造成了安全隐患。
解决方案：从上面分析我们可以看出，由于低压蒸汽的非连续使用，使得产生的二次蒸汽在闭式回收系统内压力积聚，提升了疏水阀的背压，减小了疏水阀的工作压差，导致换热器积水，换热效率降低。
因此，为解决上述问题，我们就要消除掉因为冷凝水在闭式回收系统中闪蒸，给系统/疏水阀额外增加的背压。
总论spirax sarco
资源-蒸汽工程指南-蒸汽和冷凝水系统手册-蒸汽表-工程计算器-CAD库-单位转换器- 软件蒸汽工程指南本指南详细解释了蒸汽工程和热传递的原理，提供了覆盖蒸汽和冷凝水系统所有方面详尽的最佳工程实践指导；从锅炉房和蒸汽分配系统到使用点，通过冷凝水回收系统和返回到锅炉。
事实上，讲述了所有蒸汽和冷凝水系统的主要应用和产品。
1. 介绍介绍了蒸汽作为有用的和强有力的能源，论述了蒸汽的多方面应用和好处，和蒸汽的产生和分配到为终端用户获得最大的性能和经济利益。
2. 蒸汽工程和传热讲述了不同类型的蒸汽特性，热传递的基本原理和怎样为制程应用计算蒸汽耗量。
简单介绍熵，这个消除应用中不必要的麻烦经常联系到的主题。
3. 锅炉房讲述了各种的燃料和类型的锅炉，怎样在蒸汽工厂这个重要部分里取得最好的效果。
考虑到了所有与锅炉有关的必要设备，包括基本的除氧器和蓄热器。
4. 流量计量介绍了流体特性和流动理论（包括伯努力方程和雷诺数），提供了基本测量理论和测量技术，论述了不同的测量类型、仪表和安装。
5. 基本控制理论讲述了从基本的比例控制到PID控制的控制理论，简单控制回路的动态特性，在应用中选择最佳的控制系统能够，安装和调试。
6. 控制硬件：电动/气动自动驱动装置讲述了控制阀的流通能力和特性，根据理论和实践经验怎样为水系统和蒸汽系统控制阀选型。
介绍了执行器、定位器、控制器在控制回路中的全部作用。
7. 控制硬件：自作用控制讲述了基本的自作用控制理论，不同类型的直接作用和导阀操作阀门，控制器，和在蒸汽和水系统应用中正确选择温度控制阀和压力控制阀。
8. 控制应用简短总结和建议在各种类型的蒸汽应用中有关温度、压力、流量和液位控制方法，考虑了溢流控制，差压控制和分层控制，以及安装方法。
9. 安全阀讲述了在蒸汽产生、分配和使用中最重要的课题。
为什么要求使用安全阀？有什么不同类型的安全阀和怎样选型、确定尺寸和安装？在有些细节也说明了其它的保护设备10. 蒸汽分配在适当的压力下高效输送干净饱和蒸汽到使用设备。
斯派莎克蒸汽疏水阀 产品应用指南说明书
疏水阀产品应用指南Steam Traps o l u t i o n s● 我们的子公司、办事处及授权经销商遍布全世界100多个国家和地区●35个培训中心与您分享知识产品可持续发展(Sustainability)斯派莎克将致力于为客户管理好您的蒸汽系统，提供全面的能源审计，或是为您的质量、业务或生产方面的问题提供全套产品和服务，满足您的可持续发展目标。
专业技术(Expertise)斯派莎克的专业知识和技能源于100多年来的全球蒸汽工程应用经验。
这些知识和技能通过全球的35个培训中心，各种培训课程和技术出版物向客户传播。
我们所运用的专业技术是可以为客户提供的最基本而最宝贵的部分，也正是这些因素让我们与众不同，成为行业中的领先者。
斯派莎克是专业致力于推广有效的使用和控制蒸汽、热水和压缩空气等多种工业流体的节能公司。
斯派莎克在全球范围内使用专业知识和技能为广大蒸汽用户提供解决方案，从而显著提高其设备性能和系统效率，节约能源，满足您的可持续发展目标。
斯派莎克公司历史可追溯至1888年，1937年建址于英国，1959年斯派莎克集团公司在伦敦股票市场上市，每年均有骄人的业绩报告。
斯派莎克在英国、法国、德国、美国、阿根廷、巴西、意大利等国家均有生产基地，质量管理通过ISO9000体系认证，产品通过PED 认证。
解决方案(Solutions)斯派莎克作为蒸汽及热能整体解决方案提供商，我们将根据您工艺应用的具体需求，提供具有针对性的产品、系统与服务，对蒸汽和相关工艺产生的废弃物中热能的控制、再利用、回收和储存做出改造，从而达到降低您的成本，改进工艺可靠性及能效水平，帮您提高生产效率与利润。
●1000位销售工程师竭诚为您服务●100，000位长期客户遍布全球/cn斯派莎克蒸汽疏水阀斯派莎克的历史可以追溯到1888年，世界上第一台疏水阀就是由斯派莎克生产的。
经过100多年的发展，斯派莎克已经能够提供浮球型、热动力型、热静力型、双金属式和倒吊桶式等各种形式的高品质蒸汽疏水阀，至今已广泛应用在各种设备上，得到客户高度好评。
斯派莎克：冷凝水排放和回收
•
•
•
从板式换热器中排除冷凝水
从管壳式换热器中排除冷凝水
从真空设备中排除冷凝水
从空调加热器中排除冷凝水
注水冲程
动力蒸汽废气口打开
冷凝水进口
冷凝水出口
进口止回阀
出口止回阀
MFP14 机械泵的工作过程
排水冲程
动力蒸汽口打开
MFP: 特点和使用优点
•
在 所 有 的 负 载/ 压 力- 甚 至 是 真 空 情 况 下, 排 除 和 回 收 冷 凝 水. 一 种 设 计 能 满 足 所 有 应 用. 没 有 汽 蚀 问 题. 无 需 电 力 : 经 济, 适 用 于 危 险 区 域. 安 装 和 维 护 方 便. 最 高 操 作 压 力 可 至 13.8 bar. 不 锈 钢 内 部 件, 减 少 磨 损, 堵 塞 和 热 应 力. 高 排 量.
• • • • •
冷凝水回收
饱和蒸汽全热能
蒸发潜热能 比热 (kJ/kg)
显热能（冷凝水能量） 可作为二次蒸汽的能量 大气压力下冷凝水能量
压力 (bar g)
回收冷凝水的节约
(一) 燃料费用
冷凝水回收温度为 补给冷水温度为 温度差 升高1kg的补给水至 90 oC, 所需能量为, 1 x 80 x 4.1868 = 335 KJ 如果蒸汽负载为1000Kg/h，冷凝水全部回收，则每小时节约的能量为 335 x 1000 ＝ 335,000 KJ/hr 工厂运行24小时/天,300天/年,则节约的热量为： 335000 x 24 x 300 = 2,412,000,000 KJ 如使用燃油，每升燃油的热量为42,000kJ, 锅炉效率为 80％, 则需要燃油： 2,412,000,000 / ( 41100 x 0.8) =73358 升 • 总的燃油费用为 4 x 73358=293,432 元 90 oC 10 oC 80 oC
斯派莎克教材_蒸汽输送系统
过 滤 器
过 滤 器
控 制 阀
蒸汽系统过滤器安装
液体系统过滤器安装
汽 水 分 离 器
流 向
汽 水 分 离 器
排 除 空 气
Steam Main
热 动 力 疏 水 阀
空 气
蒸 汽 排 空 气 阀
起 机 负 载/ 运 行 负 载 (kg 每 50 m 主 蒸 汽 管)
斜 体 表 示 运 行 负 载 环 境 温 度 为 200C, 保 温 效 率 为 80%
低压使用蒸汽的优点
压力降低可以提供蒸汽中更大比例的潜热 减少冷凝水所含热量，减少二次蒸汽 经过减压后蒸汽具有更高的干燥度
减 压 站
如 何 确 定 管 道 口 径?
两 种 基 本 方 法: 流 速 法 压 降 法
管 道 选 型
费 用 增 加 热 损 失 增 加 形 成 的 冷 凝 水 增 加 蒸 汽 使 用 点 压 力 下 降 没 有 足 够 的 蒸 汽 量 容 易 产 生 水 锤 和 冲 蚀
蒸汽输送分配系统
典 型 的 蒸 汽 流 程
煮锅
煮锅
锅炉
给 水 泵
给 水 箱
补 给 水
大 槽
冷 凝 水
冷 凝 水
蒸 汽
蒸 汽
蒸 汽
制 程 设 备
空 间 加 热 系 统
正 确 的 蒸 汽 分 配 系 统 应 该
1 高 压 输 送 2 正 确 选 择 管 道 口 径 3 为 了 避 免 水 锤 和 冷 凝 水 达 到 用 汽 点: 在 以 下 点 进 行 疏 水: 在 蒸 汽 管 道 的 每 一 低 点; 每 隔 30-50 米 之 间; 在 主 管 和 分 支 管 道 的 末 端; 在 可 能 关 闭 的 阀 门 以 前 在 流 动 方 向, 管 道 应 该 有 一 定 的 坡 度 排 水 点 的 集 水 罐 应 正 确 选 型 使 用 偏 心 缩 小 管, 不 要 安 装 同 心 缩 小 管 蒸 汽 支 管 应 该 从 主 管 的 上 方 取 蒸 汽 过 滤 器 应 安 装 在 侧 面 4 所 有 蒸 汽 主 管 应 有 效 保 温
过 滤 器
控 制 阀
蒸汽系统过滤器安装
液体系统过滤器安装
汽 水 分 离 器
流 向
汽 水 分 离 器
排 除 空 气
Steam Main
热 动 力 疏 水 阀
空 气
蒸 汽 排 空 气 阀
起 机 负 载/ 运 行 负 载 (kg 每 50 m 主 蒸 汽 管)
斜 体 表 示 运 行 负 载 环 境 温 度 为 200C, 保 温 效 率 为 80%
低压使用蒸汽的优点
压力降低可以提供蒸汽中更大比例的潜热 减少冷凝水所含热量，减少二次蒸汽 经过减压后蒸汽具有更高的干燥度
减 压 站
如 何 确 定 管 道 口 径?
两 种 基 本 方 法: 流 速 法 压 降 法
管 道 选 型
费 用 增 加 热 损 失 增 加 形 成 的 冷 凝 水 增 加 蒸 汽 使 用 点 压 力 下 降 没 有 足 够 的 蒸 汽 量 容 易 产 生 水 锤 和 冲 蚀
蒸汽输送分配系统
典 型 的 蒸 汽 流 程
煮锅
煮锅
锅炉
给 水 泵
给 水 箱
补 给 水
大 槽
冷 凝 水
冷 凝 水
蒸 汽
蒸 汽
蒸 汽
制 程 设 备
空 间 加 热 系 统
正 确 的 蒸 汽 分 配 系 统 应 该
1 高 压 输 送 2 正 确 选 择 管 道 口 径 3 为 了 避 免 水 锤 和 冷 凝 水 达 到 用 汽 点: 在 以 下 点 进 行 疏 水: 在 蒸 汽 管 道 的 每 一 低 点; 每 隔 30-50 米 之 间; 在 主 管 和 分 支 管 道 的 末 端; 在 可 能 关 闭 的 阀 门 以 前 在 流 动 方 向, 管 道 应 该 有 一 定 的 坡 度 排 水 点 的 集 水 罐 应 正 确 选 型 使 用 偏 心 缩 小 管, 不 要 安 装 同 心 缩 小 管 蒸 汽 支 管 应 该 从 主 管 的 上 方 取 蒸 汽 过 滤 器 应 安 装 在 侧 面 4 所 有 蒸 汽 主 管 应 有 效 保 温
蒸汽和冷凝水系统手册-第11章蒸汽疏水
11.1.2
蒸汽和冷凝水系统手册
第11章
蒸汽疏水
导言—蒸汽系统为什么要进行疏水
章节11.1
设备性能 考虑完排除空气和冷凝水的基本要求后，我们再来关注一下“设备性能”。简单来讲，除非是特殊设 计而允许积水，一个热交换器要工作性能良好，蒸汽空间内的蒸气必须要干燥、干净，这些都起决于疏水 阀的形式，比如，热静力疏水阀只有在冷凝水冷却到低于饱和温度的某一温度下才会排水。如果冷凝水滞 留在蒸汽空间内，将会减小换热面积，降低换热器性能。在尽可能低的温度点排除冷凝水似乎很好，但大 多数的应用一般都需要在饱和温度点排除冷凝水。这时需要不同于热静力工作原理的疏水阀，通常使用机 械式的或热动力式的疏水阀。 在选择一个特定的疏水阀时，我们需要考虑制程的需要，这通常会决定疏水阀的形式。制程中的蒸汽 和凝水系统的连接方式可能也会影响疏水阀的形式，使之能够在既定环境下高效工作。一旦选定疏水阀的 形式，我们就需要确定其口径，由系统条件和如下参数决定： 蒸汽和冷凝水的最高压力。 蒸汽和冷凝水的工作压力。 温度和流量。 制程中是否有温度控制。 这些参数将在接下来的章节中讨论。 可靠性 经验表明可靠性即为良好的阻汽排水性能，也就是说无需特别关注，就能工作良好。 疏水阀变得不可靠通常有如下原因： 腐蚀 - 由于冷凝水的原因，这可以通过使用特殊的结构材料和改善的给水条件得到解决。 水锤 - 通常是由于疏水阀后的提升，这有时在设计阶段被忽略，经常会引起对其它可靠疏水阀的不 必要的破坏。 污垢 - 在水处理过程中的一些化学物质被蒸汽带出锅炉后积聚，或是管道碎屑影响疏水阀的正常工作。 疏水阀的基本作用就是合乎时宜的排除冷凝水和空气，这就需要对疏水阀的工作原理有清楚的认识。 闪蒸蒸汽 闪蒸蒸汽是由于热的冷凝水由高压系统进入到低压系统中自然闪蒸产生的，这可能会使观测者对疏水 阀的工作状况产生误解。 首先考虑在蒸汽饱和温度和压力下形成的冷凝水的焓 值（查蒸汽表），例如，在7 bar g的压力下， 170.5℃时，冷凝水的焓 值是721kJ/kg，如果该冷凝水排放到大气中，只能以100℃水的形式存在，包含 419 kJ/kg的热焓。而剩下的热量721 - 419即302kJ/kg将蒸发一定比例的水，在大气压下产生一定数量的 蒸汽。 在低压下形成的蒸汽通常被称为闪蒸蒸汽，闪蒸蒸汽的数量可用如下方法计算： 闪蒸蒸汽量 = = = 过剩热量 kJ/kg 低压蒸汽的蒸发焓值 302.0 kJ/kg 2257.0 kJ/kg 0.134 kg/kg 或 13.4% 如果疏水阀排放的冷凝水量为500kg/h，从7 bar g排放至大气中，产生的闪蒸蒸气将为500x0.134 = 67kg/h。相当于38kW的热量损失。 这说明，相当一部分的能量在蒸汽 - 冷凝水系统的热平衡中损失掉了。如果它能够被收集和利用，则 可以大大增加系统的效率。
cn-斯派莎克BTM7热静力式疏水阀手册
CN-斯派莎克BTM7热静力式疏水阀手册产品介绍CN-斯派莎克BTM7热静力式疏水阀是一种具有自动排放液体和空气的阀门。
它们应用于高温水和蒸汽系统中，排放剩余的水分和空气，以确保系统运行的最大效率和安全性。
这些阀门由斯派莎克公司设计和生产，并使用先进的技术和材料制造。
BTM7热静力式疏水阀的主要构建部件包括：阀门本体、过滤器、底阀、三通、配重器和热静力元件等。
阀门本体由优质的不锈钢材料制成，能够承受高压和高温。
功能特点•自动控制排放液体和空气，提高系统效率；•防止系统过热和管道爆炸等事故；•采用独特的热静力元件设计，减少水锤和其他振荡；•高强度的不锈钢材料，使用寿命长；•适用于各种高温水和蒸汽系统。
使用说明安装步骤1.检查阀门本体和全部部件的完整性；2.根据系统要求选择适当的型号和规格的BTM7热静力式疏水阀；3.将阀门本体安装在系统的合适位置，确保安装时不会有压力或温度波动；4.将配重器和热静力元件安装在阀门上方，参照安装图纸进行安装；5.将过滤器和底阀安装在阀门下方，确保安装时符合规定。
维护保养1.定期检查阀门是否有泄漏或损坏；2.检查过滤器是否需要清洗；3.检查热静力元件是否需要更换；4.检查阀门底部的泄漏管是否有堵塞现象。
技术参数•阀门口径范围：15mm - 100mm；•连接方式：法兰、螺纹；•工作压力：0.01MPa - 4.0MPa；•工作温度：0℃-250℃；•环境温度：-40℃ - 80℃。
性能曲线节点流体压力（MPa）流量（kg/h）阀门开度（%）1 0.4 100 102 0.7 200 203 1.0 300 304 1.3 400 40附录详细的BTM7热静力式疏水阀规格参数和使用说明请参见斯派莎克公司的产品手册。
斯派莎克：冷凝水排放和回收
滚筒冷凝水
DN50
动力蒸汽
DN15 DN15 DN25
DN15 DN80 L=1200MM DN40 DN15
冷 凝 水
疏水阀 DN15
DN15 DN40
DN25 DN25
DN25
DN25
玉溪卷烟厂
烘丝机滚筒的疏水及回收
庄家富
冷凝水回收节能实践
简单的冷凝水回收系统
• •
APT14 工作原理 (3)
•
浮 球 上 升， 触 发 泵 的 翻转机构 蒸 汽 入 口 阀 开， 同 时 排汽阀关
•
APT14 工作原理 (4)
•
速动机构保证了从疏 水阀模式向泵模式的 快速转换 动力蒸汽入口阀打开 ，泵体内的压力增大 ，超过背压 冷 凝 水 被 推 出， 进 入 回收管
1.0 bar g
空气加 热组 1.5 bar g
15 米
“失流”工况
产品温度输入
P1
换热器
P2
“失流”工况
产品温度输入
P1
换热器
P2
换热器内的状态
• 对 某 换 热 器， 设 计 者 计 算 最 大 热 负 荷 为 240,000 W。 为 了 适 应 偶 然 的 情 况， 增 加 25％ 的 余 量， 则 将 加 热 器 定 为300,000 W, 使 用 压 力 为3.5 bar 。 水 以80°C 流 出、70°C 流 入， 平 均 水 温 为75°C 。 • 制 造 商 提 供 满 足 负 荷 要 求 的 加 热 器， 考 虑 结 垢 等 因 素， 提 供 的 加 热 器 将 产 生 390,000 W 的 负 荷， 蒸 汽 压 力3.5 bar g. • 热 负 荷＝ 加 热 表 面 积 ×传 热 系 数 × 温 差， 即 Q＝A ×U ×Δ T, A ×U＝390,000/(148-75)=5342 W/ °C • 现 在 确 定 满 足 实 际 负 荷240,000W 时， 换 热 器 中 的 压 力。 • Δ T=240000/5342=45 °C , 则 蒸 汽 温 度 为＝45 ＋75＝120 °C ， • 蒸 汽 的 饱 和 压 力 为 1 bar g。 • 当 负 载 为50％ 时， 即 输 出 为 120000W， 换 热 器 中 的 压 力 为， • Δ T=120000/5342=22 °C , 则 蒸 汽 温 度 为＝22 ＋75＝97 °C ， • 对 应 的 绝 对 蒸 汽 压 力 为 0.86 bar, 低 于 大 气 压 力( 1 bar)。 • 换 热 器 内 会 如 何 ？？？
