雨淋阀就地控制箱接线端子图

海湾常用83系列消防模块接线图整理汇总海湾有11个左右的消防模块，对外接线端子图相对存在差异性，不用搞不清思绪，本文将海湾常用消防模块接线图(包括：输入模块、输出模块、输入输出模块、切换模块等)进行统一整理，让你一次看个够。

一、GST-LD-8319输入模块点击图片进入GST-LD-8319输入模块产品详细页对外接线端子图如图1：图1 GST-LD-8319对外接线端子图图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图2：图2 系统构成图当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图3：图3 系统构成图二、GST-LD-8300输入模块点击图片进入GST-LD-8300输入模块产品详情页本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图4图4 GST-LD-8300输入模块对外端子示意图其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图5所示。

模块输入设定参数设为常开检线。

图5 模块与具有常开无源触点的现场设备连接方法模块与具有常闭无源触点的现场设备连接方法如图6所示，模块输入设定参数设为常闭检线。

图6 模块与具有常闭无源触点的现场设备连接方法三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图7：图7 GST-LD-8319输入模块对外端子示意图其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

消防雨淋阀系统操作、安装、调试、维护说明雨淋阀在火灾探测系统动作之前，一直对系统的水起着阻隔作用，只有膜片腔的泄压后，阀门才能打开让水进入系统侧的管路中进行灭火，同时水力警铃动作报警。

1.雨淋阀复位及水力警铃测试1）首先，将雨淋阀下部蝶阀关闭，上部蝶阀打开。

2）关闭膜片腔供水阀（1/2”球阀），关闭手动开阀控制阀（1/2”球阀）。

3）打开雨淋阀上下腔隔离阀（1”闸阀），然后打开主排水阀（2”闸阀）放干雨淋阀后面管路中的水，放干后将雨淋阀上下腔隔离阀及主排水阀关闭。

4）关闭雨淋阀上部蝶阀。

5）打开膜片腔供水阀（1/2”球阀）。

6）待膜片腔压力与管网压力相同时，关闭水力警铃测试阀（1/2”球阀），然后将雨淋阀下部蝶阀微微开启，确认水力警铃没有动作后将此蝶阀完全开启。

7）打开水力警铃测试阀，测试水力警铃动作情况，然后关闭。

8）将雨淋阀上部蝶阀完全打开。

9）此时雨淋阀处于复位状态，2.自动开阀当系统主机接到报警信号时，且系统处于联动状态，主机就发出相应的控制信号来启动电磁阀，电磁阀被打开后，水就会从膜片室中流出，此时雨淋阀就会开启。

3.电气手动开阀所谓电气手动开阀，就是在雨淋阀控制盘上，有一个手动开关，当有火灾发生时，可在现场的雨淋阀控制盘处，向上搬动手动开关，这时就可直接启动电磁阀，从而达到启动雨淋阀的目的。

4.机械手动开阀在雨淋阀组的管件上，有一个带有红色的手动开阀标示牌的手动开阀控制阀（1/2”球阀）。

当有火情时，先将此球阀按标示牌所示方向打开，使水直接从膜片室内流出，这时雨淋阀就会打开。

5.雨淋阀系统试验主排水试验主排水的试验目的是要检查系统的供水是否合适，利用静水和余水压与先前确定的读数进行比较。

主排水试验就能显示出阀门是否部分的关闭或者是否在管路内有什么阻塞物，为避免再试验的时候造成事故，事先必须对排放口流出的水进行适当的处理。

主排水的试验步骤：1)在雨淋阀和主排水都处于关闭状态时，注意纪录供水压表的读数，这就是静水压。

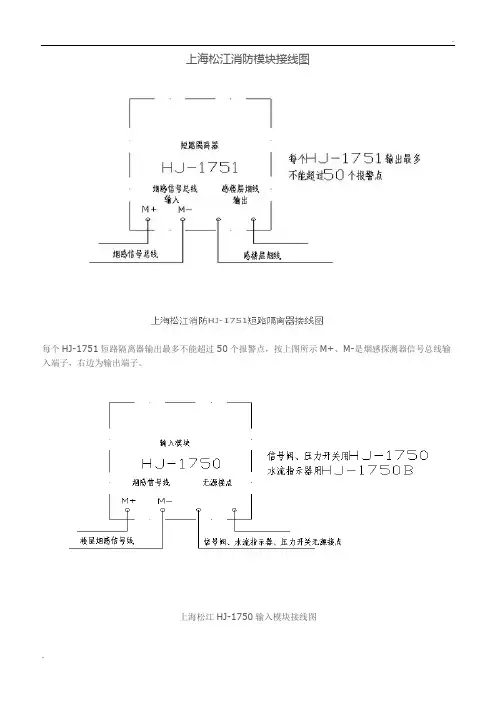

上海松江消防模块接线图
每个HJ-1751短路隔离器输出最多不能超过50个报警点，按上图所示M+、M-是烟感探测器信号总线输入端子，右边为输出端子。

上海松江HJ-1750输入模块接线图
信号阀、压力开关使用HJ-1750模块，水流指示器使用HJ1750B模块，如上图输入模块有两组接线端子，
分别是信号线接线端子和无源接点端子。

上海松江HJ1807多线模块接线图
无源反馈端子禁止接入交流反馈信号，所有设备只要接一种反馈状态，可根据设备提供图纸来选择HJ-1807
一般用于正压风机、排风风机消防水泵等设备中。

松江HJ-1825控制模块接线图
上图为HJ1825控制模块控制防火阀、正压送风阀、排烟阀、声光报警器、消防广播的接线方法。

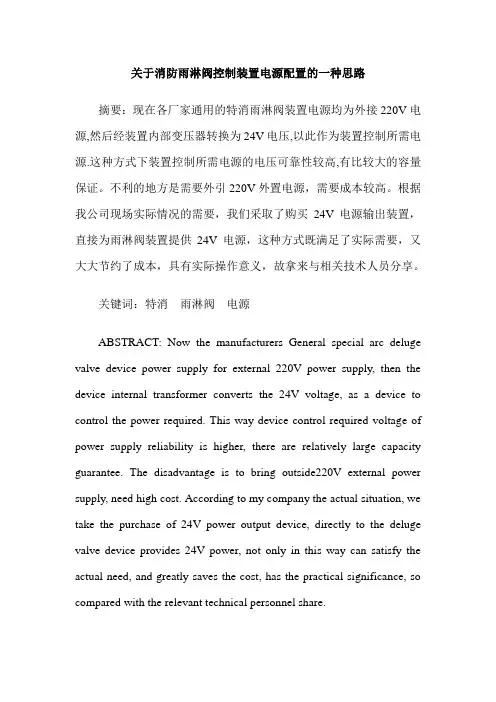

关于消防雨淋阀控制装置电源配置的一种思路摘要：现在各厂家通用的特消雨淋阀装置电源均为外接220V电源,然后经装置内部变压器转换为24V电压,以此作为装置控制所需电源.这种方式下装置控制所需电源的电压可靠性较高,有比较大的容量保证。

不利的地方是需要外引220V外置电源，需要成本较高。

根据我公司现场实际情况的需要，我们采取了购买24V电源输出装置，直接为雨淋阀装置提供24V电源，这种方式既满足了实际需要，又大大节约了成本，具有实际操作意义，故拿来与相关技术人员分享。

关键词：特消雨淋阀电源ABSTRACT: Now the manufacturers General special arc deluge valve device power supply for external 220V power supply, then the device internal transformer converts the 24V voltage, as a device to control the power required. This way device control required voltage of power supply reliability is higher, there are relatively large capacity guarantee. The disadvantage is to bring outside220V external power supply, need high cost. According to my company the actual situation, we take the purchase of 24V power output device, directly to the deluge valve device provides 24V power, not only in this way can satisfy the actual need, and greatly saves the cost, has the practical significance, so compared with the relevant technical personnel share.Keywords：Special fire；Deluge valve；Power supply我公司特殊消防雨淋阀装置电源由于现场实际情况的种种限制，经过多次讨论研究及实际检测与试验，最终在符合消防安全要求及满足设备正常运行的前提下，实现了效益最大化。

核电厂消防系统雨淋阀组功能试验浅析发布时间：2022-07-26T07:29:08.207Z 来源：《新型城镇化》2022年15期作者：李志[导读] 消防系统是核电厂的重要组成部分，核电厂采用的消防水自动灭火系统主要有以下几类：湿式报警阀、干式报警阀、雨淋阀和预作用报警阀。

其中雨淋阀是应用十分广泛的一种，具有结构简单、操作容易、安全可靠、安装维护方便等特点。

三门核电有限公司浙江省台州市 317112摘要：消防系统是核电厂的重要组成部分，核电厂采用的消防水自动灭火系统主要有以下几类：湿式报警阀、干式报警阀、雨淋阀和预作用报警阀。

其中雨淋阀是应用十分广泛的一种，具有结构简单、操作容易、安全可靠、安装维护方便等特点。

雨淋阀组的功能试验主要包括对水流报警装置，阀组隔离边界严密性，电磁启动阀的性能和定期动作进行测试，以确保其功能的完整性。

关键词：核电厂；消防；雨淋阀；功能试验1.前言消防雨淋阀具有报警和灭火的功能，适用于起火后火势迅猛、火灾负荷大、不宜控制、对雨淋有较强耐受能力的保护区域。

雨淋阀组主要由主控制阀、试验隔离阀、电磁启动阀、紧急触发开关、报警试验阀、排水阀和水力警铃等组成。

雨淋阀的动作方式有自动、手动和远程手动三种方式。

系统管网正常状态下为干式管网，其上装有开式喷头，当保护区域发生火灾时，环境温度升高，火灾探测器动作，雨淋阀打开，水从开式喷头喷出执行灭火功能，并发出报警信号。

2.工作原理简介雨淋阀组是湿式消防水管网和出口干式管的分界点，正常情况下雨淋阀隔膜腔与入口湿管相联通，腔室内压力为管网压力，雨淋阀处于关闭状态。

当火灾传感器探测到火灾时，反馈至消防系统控制器，雨淋阀接收到火警动作信号，触发电磁启动阀动作开启，将隔膜腔内的水泄掉，隔膜腔压力下降，雨淋阀开启。

入口消防水流至出口干式管线内，出口干管内充水后，连接在出口管线上的自动关断阀管线也充水，从而关闭由供水侧管线至隔膜腔的自动关断阀，使雨淋阀顺利全开，水从所有的开式喷头喷出，实现喷雾灭火。

常用海湾消防模块接线图沃特消防网/ 2012-09-27本文将重点介绍海湾品牌的常用消防模块接线图，包括：输入输出模块、输入模块、输出模块等。

一、GST-LD-8319输入模块对外接线端子图如图1-33：图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34：当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35：二、GST-LD-8300输入模块本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图2-29其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。

模块输入设定参数设为常开检线。

模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。

三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2-32：其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极COM、NO：无源常开输出端子模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。

1 自动喷水灭火系统1.1 ZST系列玻璃球洒水喷头1.1.1 ZSTP15普通型玻璃球洒水喷头1.1.2 ZSTZ15直立型玻璃球洒水喷头1.1.3 ZSTX15下垂型玻璃球洒水喷头1.1.4 ZSTB 边墙型玻璃球洒水喷头1.1.5 ZSTBZ15 直立边墙型玻璃球洒水喷头1.1.6 ZSTP20普通型玻璃球洒水喷头1.1.7 ZSTBS20水平边墙型玻璃球洒水喷头1.1.8 ZSTDY隐蔽型玻璃球洒水喷头1.1.9 易熔合金洒水喷头1.1.10 JD系列玻璃球洒水喷头1.2 快速响应早期抑制（ESFR）洒水喷头 1.2.1 ZSTYS下垂型早期抑制快速响应喷头1.2.2 ZSTYZ 直立型早期抑制快速响应喷头1.3 水雾喷头1.3.1 ZSTWB型高速水雾喷头1.3.2 ZSTWC型中速水雾喷头1.4 水幕喷头1.4.1 ZSTMX 下垂型水幕喷头1.4.2 ZSTMS 水平型水幕喷头1.4.3 ZSTMSП双缝型水幕喷头1.4.4 ZSTMY 檐口型水幕喷头1.5 湿式报警阀装置1.5.1 产品概述1.5.2 执行标准1.5.3 ZSFZ型湿式报警阀装置型号规格和技术参数 1.5.3.1 ZSFZ型湿式报警阀型号规格1.5.3.2 延迟器主要技术参数1.5.3.3 水力警铃主要性能参数1.5.4 ZSFZ型湿式报警阀出厂配置1.5.5 ZSFZ型湿式报警阀组安装示意图1.5.6 维护保养1.6雨淋报警阀装置1.6.1 ZSFG型杠杆式雨淋报警阀装置1.6.1.1 产品概述1.6.1.2 雨淋阀装置规格及主要技术参数1.6.1.3 干式引导气控装置1.6.1.4 ZSKG型就地控制盘1.6.1.5 控制中心对雨淋系统的监控1.6.1.6 雨淋阀装置安装1.6.1.7 雨淋阀装置调试操作步骤1.6.1.8 ZSFG型杠杆式雨淋阀出厂配置1.6.1.9 用户须知1.6.2 ZSFS型活塞式雨淋报警阀装置1.6.2.1 产品概述1.6.2.2 产品规格型号及性能参数1.6.2.3 ZSFS型活塞式雨淋阀出厂配置1.6.2.4 安装和维护1.6.2.5 ZSFS型活塞式雨淋阀调试操作步骤1.6.2.6 常见故障及排除方法1.6.3 ZSFM型隔膜式雨淋报警阀装置1.6.3.1 隔膜式雨淋阀结构1.6.3.2 隔膜式雨淋阀的材质与控制模式1.6.3.3 隔膜式雨淋阀的产品规格型号及性能参数 1.6.3.4 ZSFM型隔膜式雨淋阀出厂配置1.6.3.5 ZSFM隔膜式雨淋阀调试操作步骤1.7 ZSFU型预作用报警阀装置1.7.1产品概述1.7.2 ZSFU型预作用报警阀装置型号规格和技术参数 1.7.2.1ZSFU型预作用报警阀装置（雨淋阀）型号规格 1.7.2.2空气维护装置主要功能参数和安装要求1.7.2.3 ZSKY型预作用控制柜主要功能参数及配置1.7.3控制中心对预作用系统的监控1.7.3.1预作用装置1.7.3.2预作用控制柜1.7.3.3预作用管网设备1.7.4预作用阀调试操作步骤1.7.4.1调试应具备的条件1.7.4.2调试操作步骤1.7.5 ZSFU型预作用报警阀装置出厂配置1.7.5.1 ZSFU型预作用装置出厂配置1.7.5.2 装箱文件1.7.5.3 订货须知1.8 通用阀门1.8.1 ZSXFD安全信号蝶阀 1.8.1.1 产品概述1.8.1.2型号规格1.8.1.3主要技术参数1.8.1.4 操作方式1.8.1.5启闭显示1.8.1.6电气连接1.8.1.7蝶阀外形尺寸1.8.2 消防电磁阀1.8.2.1 产品概述1.8.2.2主要技术参数1.8.2.3结构形式1.8.2.4型号尺寸1.8.2.5用户须知1.8.3 ZSFP25自动排气阀 1.8.3.1 产品概述1.8.3.2产品特点1.8.3.3主要技术参数1.8.4 ZSFPd25电磁排气阀组 1.8..4.1产品概述1.8.4.2主要性能参数1.9 ZSJZ水流指示器1.9.1产品概述1.9.2规格和连接类型1.9.3技术参数1.9.4安装要求1.9.5外形和安装尺寸1.10 ZSJY型压力开关1.10.1产品概述1.10.2主要性能参数1.10.3安装1.11 ZSMD末端试水装置1.11.1 产品概述1.11.2产品特点1.11.3主要功能1.11.4安装1.11.5品种规格1.12 ZSPR型喷头装饰盘1.12.1产品概述1.12.2产品特点1.12.3 品种1.13 聚热罩1.13.1产品概述1.13.2产品特点1.13.3规格1.13.4 品种1.14 ZSPZ型洒水喷头专用扳手 1.14.1产品概述1.14.2特点1.14.3结构尺寸1.15 ZSPH型喷头保护架1.15.1产品概述1.15.2特点1.15.3安装1.16 ZSPJ型万向接头1.16.1产品概述1.16.2主要性能参数1.17 简易自动喷水灭火系统1.17.1系统概述1.17.2系统主要部件1.17.2.1 ZSDT型快速响应低压喷头1.17.2.2 JZSK—1型简易自动喷水灭火系统报警控制器 1.17.2.3水泵启动方式1.17.2.4控制器箱体1.17.2.5 JZSG控制管路1.17.2.6 ZSJZ型水流指示器1.17.2.7 ZSMDS手动末端试水装置1.17.2.8 ISG型管道增压泵1.17.3 系统设计1.17.3.1 基本参数1.17.3.2 系统选型1.17.3.3 喷头选型与布置1.17.3.4 管道1.17.3.5 系统供水1.17.3.6 操作控制1.1 ZST系列玻璃球洒水喷头警示：洒水喷头的安装必须在管网冲洗、耐压合格后，于该工程的装潢、风管、电气等完工后方可进行，必须避免交叉施工。

海湾—消防模块接线图1、GST-LD-8300A输入模块GST-LD-8300A输入模块，用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。

主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。

这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。

此模块用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并可接收设备的动作回答信号。

模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻；模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻。

GST-LD-8300A输入模块与现场设备的接线：a.模块与具有常开无源触点的现场设备连接方法如图①所示。

模块输入设定参数设为常开检线。

b.模块与具有常闭无源触点的现场设备连接方法如图②所示，模块输入设定参数设为常闭检线。

GST-LD-8300A输入模块接线图①GST-LD-8300A输入模块接线图②GST-LD-8301A输入/输出模块模块用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并可接收设备的动作回答信号。

模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。

输出控制电压可由被控设备提供，若被控设备不能提供，可从模块DC24V电源侧取电。

模块无源输出触点控制设备，模块与被控制设备的接线示意图如图2-39图2-40（图①输入常开检线，图②入常闭检线）:GST-LD-8301A输入/输出模块接线图①图②注意：部分防火卷帘控制器、电梯控制箱等设备因其采用比较器或逻辑电平类输入、启动电流微小，容易受到线路或空间干扰自身产生误动作，不建议使用。

喷淋控制柜实物接线端子说明一、元器件安装1. 前提：所有元器件应按制造厂规定的安装条件进行安装。

需要的灭弧距离，拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险。

2. 组装前首先看明图纸及技术要求、检查产品型号、元器件型号、规格、数量等与图纸是否相符、检查元器件有无损坏、必须按图安装(如果有图）、元器件组装顺序应从板前视，由左至右，由上至下、同一型号产品应保证组装一致性、面板、门板上的元件中心线的高度应符合规定。

3.元件名称安装高度（m）：指示仪表、指示灯 0.6-2.0、电能计量仪表 0.6-1.8控制开关、按钮 0.6-2.0、紧急操作件 0.8-1.6。

4.组装产品应符合以下条件：操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能、维修容易。

能够较方便地更换元器件及维修连线、各种电气元件和装置的电气间隙、爬电距离应符合 4.4 条的规定、保证一、二次线的安装距离。

5.组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

6.对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭矩。

7.主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

8. 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W及以上的管形电阻器应横装，不得垂直地面竖向安装。

9.所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

10. 接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

11.标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目。

12.安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致。

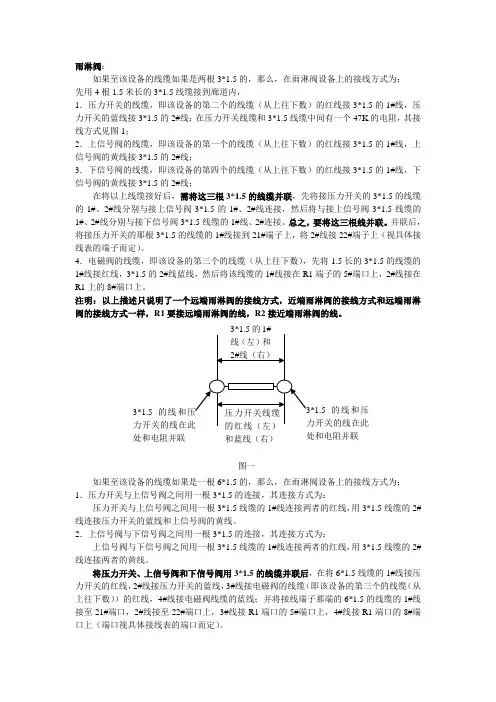

如果至该设备的线缆如果是两根3*1.5的，那么，在雨淋阀设备上的接线方式为： 先用4根1.5米长的3*1.5线缆接到廊道内，1．压力开关的线缆，即该设备的第二个的线缆（从上往下数）的红线接3*1.5的1#线，压力开关的蓝线接3*1.5的2#线；在压力开关线缆和3*1.5线缆中间有一个47K 的电阻，其接线方式见图1；2．上信号阀的线缆，即该设备的第一个的线缆（从上往下数）的红线接3*1.5的1#线，上信号阀的黄线接3*1.5的2#线；3．下信号阀的线缆，即该设备的第四个的线缆（从上往下数）的红线接3*1.5的1#线，下信号阀的黄线接3*1.5的2#线；在将以上线缆接好后，需将这三根3*1.5的线缆并联，先将接压力开关的3*1.5的线缆的1#、2#线分别与接上信号阀3*1.5的1#、2#线连接，然后将与接上信号阀3*1.5线缆的1#、2#线分别与接下信号阀3*1.5线缆的1#线、2#连接。

总之，要将这三根线并联。

并联后，将接压力开关的那根3*1.5的线缆的1#线接到21#端子上，将2#线接22#端子上（视具体接线表的端子而定）。

4．电磁阀的线缆，即该设备的第三个的线缆（从上往下数），先将1.5长的3*1.5的线缆的1#线接红线，3*1.5的2#线蓝线，然后将该线缆的1#线接在R1端子的5#端口上，2#线接在R1上的8#端口上。

注明：以上描述只说明了一个远端雨淋阀的接线方式，近端雨淋阀的接线方式和远端雨淋阀的接线方式一样，R1要接远端雨淋阀的线，R2接近端雨淋阀的线。

如果至该设备的线缆如果是一根6*1.5的，那么，在雨淋阀设备上的接线方式为：1．压力开关与上信号阀之间用一根3*1.5的连接，其连接方式为：压力开关与上信号阀之间用一根3*1.5线缆的1#线连接两者的红线，用3*1.5线缆的2#线连接压力开关的蓝线和上信号阀的黄线。

2．上信号阀与下信号阀之间用一根3*1.5的连接，其连接方式为：上信号阀与下信号阀之间用一根3*1.5线缆的1#线连接两者的红线，用3*1.5线缆的2#线连接两者的黄线。

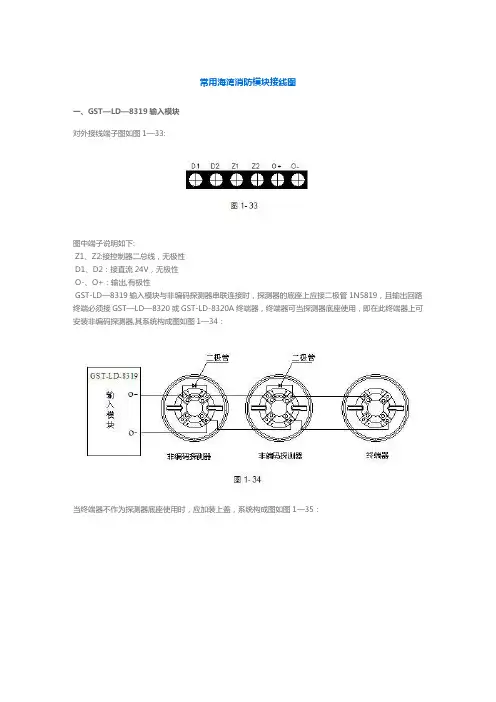

常用海湾消防模块接线图一、GST—LD—8319输入模块对外接线端子图如图1—33:图中端子说明如下:Z1、Z2:接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出,有极性GST-LD—8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST—LD—8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器,其系统构成图如图1—34：当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1—35：二、GST-LD—8300输入模块本模块的外形及结构与GST—LD—8319输入模块相同，安装方法也相同,其对外端子示意如图2-29其中:Z1、Z2：与控制器信号二总线连接的端子I、G:与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2—30所示。

模块输入设定参数设为常开检线.模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线.三、GST—LD-8301输入输出模块GST-LD—8301模块的外形尺寸及结构与GST—LD—8319输入模块相同,安装方法也相同，其对外端子示意图如图2-32：其中：Z1、Z2：接火灾报警控制器信号二总线,无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO:DC24V有源输出辅助端子，出厂默认为有源输出:G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

I、G：与被控制设备无源常开触点连接,用于实现设备动作回答确认(也可通过电子编码器设为常闭输入或自回答）COM、S—：有源输出端子，启动后输出DC24V，COM为正极、S—为负极COM、NO:无源常开输出端子模块输入端如果设置为“常开检线"状态输入,模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端)必须串联一个4。

某核电雨淋阀动作控制原理及特殊阀门浅析发布时间：2022-04-26T16:40:45.045Z 来源：《中国科技信息》2022年1月第1期作者：郑晓峰[导读] 某核电厂灭火系统主要包括汽轮机厂郑晓峰福建福清核电有限公司福建福清 350318）摘要：某核电厂灭火系统主要包括汽轮机厂房、变压器子项的喷水灭火系统的阀门、喷嘴和所有连接管线；每个喷淋灭火系统均接自其所在消防阀门站供水总管。

每个系统接一套预作用阀组，阀组前后各接一只信号蝶阀。

信号蝶阀常开，预作用阀组常闭。

该消防系统主要用于防护汽轮机厂房的各个区域，例如汽轮机主润滑油箱、给水泵，发电机氢密封油装置、主变压器、厂用变压器和辅助变压器等。

通过对雨淋阀的报警阀组进行消防控制，使雨淋阀开启，消防水通过雨淋阀喷到火灾区域。

关键词：雨淋阀；动作控制原理；特殊阀门1.概述本次介绍E-1型隔膜式雨淋阀，E-1型雨淋阀为一种快速启动、差压膜板式、配置可移动式部件的水力控制阀门。

该阀门通过阀体中可移动球墨铸铁件和EPDM橡胶隔膜件组成可移动部件，将上腔压力水、下腔进水及出水腔完全分隔开，确保出水腔和系统管网在通常情况下不被注水。

该型雨淋阀的出水方式为直角90°型（即：进水方向和出水方向成90°夹角）。

2.雨淋阀动作控制原理雨淋阀控制主要有以下三种：2.1自动控制当防护区/设备的探测器发出火灾信号时，向火灾探测报警控制盘发出警报，指示火灾发生的部位，开始进入延时阶段（0-30s可调），此阶段用于联动设备（如切断变压器电源等）动作，火灾探测报警控制盘向失火的防护区/设备的雨淋阀组的电磁阀发出开启指令，雨淋阀组打开向失火的防护区/设备进行喷水作业。

2.2电气手动控制当自动喷水消防系统的控制方式选择“手动”时，应把火灾探测报警控制盘上的控制方式转换开关拨到“手动”位置，灭火系统即处于手动控制状态。

当防护区/设备发生火情，探测器只向火灾探测报警控制盘发出警报，不输出动作信号，由值班人员确认火警后，按动火灾探测报警控制盘上的相应按钮，开启雨淋阀组/预作用阀组，即可按上述程序启动灭火系统实施灭火。
