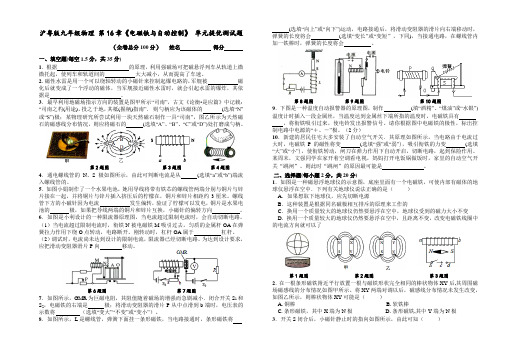

沪粤版九年级物理第16章《电磁铁与自动控制》单元提优测试题（全卷总分100分）姓名得分一、填空题(每空1.5分，共35分)1．根据的原理，利用强磁场可把磁悬浮列车从轨道上微微托起，使列车和轨道间的大大减小，从而提高了车速。

2．磁性水雷是用一个可以绕轴转动的小磁针来控制起爆电路的，军舰被磁化后就变成了一个浮动的磁体，当军舰接近磁性水雷时，就会引起水雷的爆炸，其依据是。

3．最早利用地磁场指示方向的装置是图甲所示“司南”，古文《论衡•是应篇》中记载：“司南之杓(用途)，投之于地，其柢(握柄)指南”．则勺柄应为该磁体的(选填“N”或“S”)极；某物理研究所尝试利用一块天然磁石制作一具“司南”，图乙所示为天然磁石的磁感线分布情况，则应将磁石的(选填“A”、“B”、“C”或“D”)处打磨成勺柄。

第2题图第3题图第4题图4．通电螺线管的N、S极如图所示，由此可判断电流是从(选填“a”或“b”)端流入螺线管的。

5．如图小娟制作了一个水果电池，她用导线将带有铁芯的螺线管两端分别与铜片与锌片接在一起，并将铜片与锌片插入挤压后的柠檬在，铜片和锌片相距约3厘米。

螺线管下方的小磁针因为电流发生偏转，验证了柠檬可以发电，铜片是水果电池的极，如果把导线两端的铜片和锌片互换，小磁针的偏转方向。

6．如图是小利设计的一种限流器原理图，当电流超过限制电流时，会自动切断电路。

（1）当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开。

刚转动时，杠杆OA属于杠杆。

（2）调试时，电流尚未达到设计的限制电流，限流器已经切断电路。

为达到设计要求，应把滑动变阻器滑片P向移动。

第6题图第7题图7．如图所示，GMR为巨磁电阻，其阻值随着磁场的增强而急剧减小．闭合开关S1和S2，电磁铁的右端是极；将滑动变阻器的滑片P从中点滑到b端时，电压表的示数将（选填“变大”“不变”或“变小”）。

8．如图所示，L是螺线管，弹簧下面挂一条形磁铁，当电路接通时，条形磁铁将(选填“向上”或“向下”)运动，电路接通后，将滑动变阻器的滑片向右端移动时，弹簧的长度将会(选填“变长”或“变短”，下同)，当接通电路，在螺线管内加一铁棒时，弹簧的长度将会。

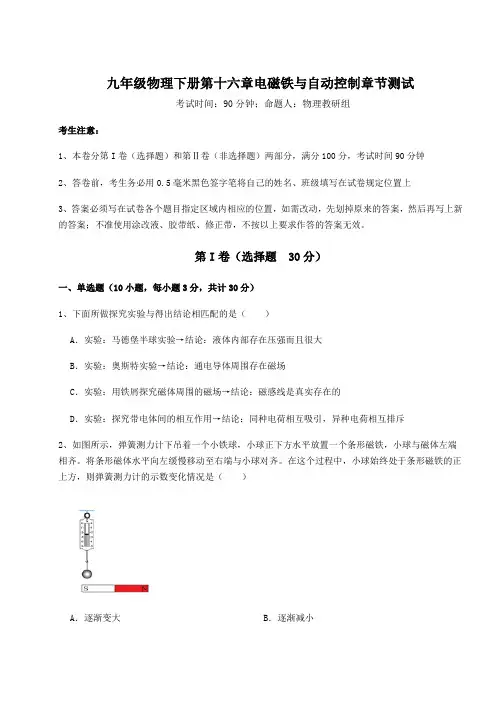

九年级物理下册第十六章电磁铁与自动控制章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、关于磁场和磁感线，下列说法中错误的是（）A．磁场是有方向的B．磁感线只是用来描述磁场的一些假想曲线C．地球的磁场叫做地磁场D．地理的北极就是地磁场的北极2、下列说法中正确的是（）A．电流是由电荷定向运动形成的B．电荷运动的方向就是电流的方向C．导体中的电流越大则导体的电阻也越大D．利用撒在电流周围的铁粉可以判断出电流的方向3、从物理学角度解释诗句，下列说法与物理知识相符的是（）A．“潭清疑水浅”实际上是一种光的反射现象B．“看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C．“花气袭人知骤暖”说明温度越高分子的无规则运动越剧烈D．“臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极4、如图所示是实验室电流表的内部结构图。

多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连。

当线圈中有电流通过时，它受力转动带动指针偏转，便可显示电流大小。

下列说法正确的是（）A．该电流表是利用电磁感应原理工作的B．线圈中有电流通过时，把机械能转化为电能C．线圈中电流越大，其所受磁场力就越大D．改变线圈中的电流方向，指针的偏转方向不会改变5、如图甲是磁信息阅读器，只要将磁卡刷过，检测头中就会产生感应电流，便能得到相应的信息。

如图乙，当让左边装置中导体a在磁体中水平向右运动时，右边装置中导体b也会跟着向右运动。

下列说法正确的（）A．图乙左边装置与图甲磁信息阅读器的原理相同B．图乙右边装置与图甲磁信息阅读器的原理相同C．若仅将图乙中导体a改向左运动，导体b仍保持向右运动D．若仅将图乙中左边装置的磁极对调，导体b仍保持向右运动6、小雨家的蔬菜批发部进了一批香蕉，需要在库房中保鲜一段时间，要求将温度控制在一定的范围内。

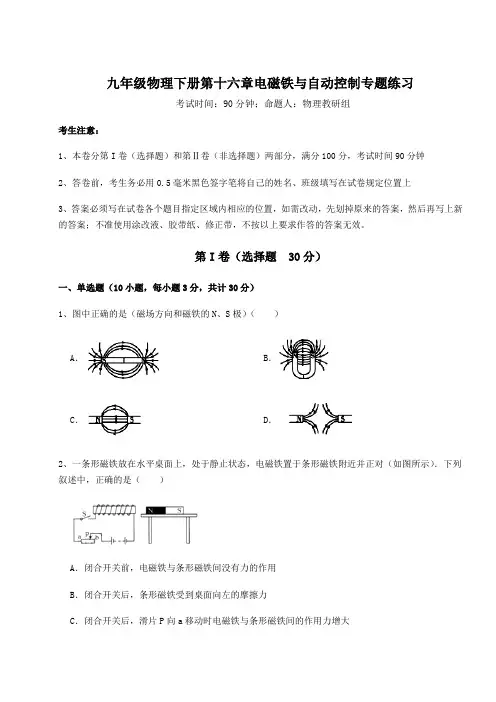

九年级物理下册第十六章电磁铁与自动控制专题练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、图中正确的是（磁场方向和磁铁的N、S极）（）A．B．C．D．2、一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如图所示）．下列叙述中，正确的是（）A．闭合开关前，电磁铁与条形磁铁间没有力的作用B．闭合开关后，条形磁铁受到桌面向左的摩擦力C．闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力增大D．闭合开关后，滑片P向a移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力大小保持不变3、电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，压敏电阻的阻值随压力的增大而减小。

下列说法正确的是（）A．该装置的工作原理与电动机的工作原理一致B．电梯超载时电磁铁磁性增大C．电梯正常运行时K与B接触D．处于图示位置时电磁铁对衔铁的吸引力大约是弹簧弹力的3倍4、下面所做探究实验与得出结论相匹配的是（）A．实验：马德堡半球实验→结论：液体内部存在压强而且很大B．实验：奥斯特实验→结论：通电导体周围存在磁场C．实验：用铁屑探究磁体周围的磁场→结论：磁感线是真实存在的D．实验：探究带电体间的相互作用→结论：同种电荷相互吸引，异种电荷相互排斥5、如图是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（）A．红灯和绿灯都亮B．绿灯亮，红灯不亮C．红灯亮，绿灯不亮D．红灯和绿灯都不亮6、甲、乙为两个条形磁铁的两个磁极，根据如图所示的小磁针静止时的指向和磁感线的分布可知（）A．根据磁感线的分布可判定甲、乙是异名磁极B．两个磁铁周围的磁场是由磁感线组成的C．甲、乙都是S极D．甲、乙都是N极7、如下图所示，闭合开关后，四个小磁针指向(黑色为N极)都正确的是（）A．B．C．D．8、生活中许多现象都与我们学过的物理知识有关，下列对物理现象的解释合理的是（）A．摩擦起电是通过摩擦的方式创造了电荷B．指南针在静止时会指向南北方向，说明地球周围存在磁场C．高速公路上之所以对汽车有最大限速，是因为速度越大，惯性越大D．炎热的夏天，我们在教室里面洒水，是利用水的比热容大的特性9、电梯设置了超载自动报警系统，其工作原理如上图所示，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点。

第十六章电磁铁与自动控制单元测试一、单选题1.如图9-15，根据通电螺线管周围的磁感线分布，可确定磁极甲、乙、丙、丁的极性依次是（）A. N、N、S、NB. S、N、S、SC. S、S、N、ND. N、S、N、N2.如图所示，小磁针甲、乙处于静止状态．根据标出的磁感线方向，可以判断出（）A. 螺线管的左端为N极B. 电源的左端为负极C. 小磁针甲的右端为N极D. 小磁针乙的右端为N极3.下列各组叙述中，对应关系完全正确的是（）A.物理量与相应的单位频率——赫兹（Hz）电功——瓦特（W）能量——焦耳（J）B.物理知识与其应用等臂杠杆——天平磁场作用——指南针电流热效应——空气开关C.物理现象与相应的解释集中水暖——水比热大光纤通信——光波反射永动幻灭——能量守恒D.能量转化与常见事例核能转化为电能——核电站发电光能转化为内能——太阳能电池化学能转化为电能——燃料燃烧4.图中所画出的磁极间的磁感线的分布情况，正确的是（）A. B. C. D.5.对下列四幅图阐述合理的是（）A. A图：磁场能产生电流B. B图：闭合开关，通电导体在磁场中受到力C. C图：闭合开关，导体棒在磁场中受到力D. D图：微波炉利用电流的热效应工作6.在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.7.如图是关于电磁现象的四个实验，下列说法正确的是（）A. 图甲是研究发电机工作原理的实验装置B. 图乙实验说明通电导体周围存在磁场C. 图丙是探究磁铁磁性强弱的实验装置D. 图丁是探究电磁感应现象的实验装置8.小磁针静止时指南北，这说明（）A. 地球附近有一个很大的磁体B. 地球本身是一个很大的磁体C. 小磁针北极指向北方，说明地理北极就是地磁北极D. 地球周围空间不存在磁场9.下列关于磁场和磁感线的说法正确的是（）A. 磁感线是由铁屑形成的B. 越靠近磁极的地方磁感线越密C. 磁感线是从磁体的南极出来回到磁体的北极D. 磁场的基本性质是它对放入其中的物体产生磁场力的作用10.1991年8月《新民晚报》报道一则消息：“上海雨点鸽从内蒙古放飞后，历经20余天，返回上海市区鸽巢”，信鸽的这种惊人的远距离辨认方向的本领，实在令人称奇．信鸽有高超的认路本领的原因是A. 信鸽对地形地貌有极强的记忆力B. 信鸽能发射并接收某种超声波C. 信鸽能发射并接收某种次声波D. 信鸽体内有某种磁性物质，它能借助地磁场辨别方向11.如图可以说明巨磁电阻GMR的特性．闭合开关S1、S2并使滑片P向左移动，观察到指示灯变亮，那么（）A. 电磁铁左端为S极B. 电磁铁的磁性减弱C. 巨磁电阻两端的电压变大D. 巨磁电阻随磁场增强而变小12.如图所示，开关S闭合，发现弹簧缩短，小磁针旋转到如图中所示位置静止，则下列说法正确的是（）A.电源右端是负极B.小磁针上端是S极C.滑动变阻器向左移动时，弹簧的长度变短D.通电螺线管的下端为N极13.如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮．下列说法正确的是（）A. 白天流过R0的电流比夜晚小B. 给路灯供电的电源应接在b、c两端C. 白天R0两端的电压比夜晚大D. 白天，如果将电阻箱R的阻值调大，则路灯也可能变成亮的14.下列物体一定没有用到电磁铁的是（）A. 电磁起重机B. 电铃C. 电烙铁D. 电磁继电器15.下列说法中正确的是（）A. 在磁场中不同的点，磁场方向一定不同B. 磁场中的磁感线可能相交C. 磁感线上任何一点的切线方向就是该点的磁场方向D. 磁场是看不见、摸不着的，因此磁场是人们假想的二、填空题16.（2017•泰安）通电导体在磁场中受力的方向跟磁感线方向和________方向有关．17.如图所示的是某工厂的水位自动报警装置示意图.其中A和B为两个金属块，电磁继电器上方悬挂有一个条形磁体.接通电源后，当水位未到达B时，条形磁体的N极指向地理________极；当水位到达B时，________灯亮；若控制电路中的电源左端为正极，则通电螺线管的上端为________极.18.如图所示电路，开关S接到a后，小磁针静止时，A端是 ________极．将开关S由a换到b，调节变阻器的滑片P，保持电流表的示数不变，电磁铁的磁性 ________（选填“增强”、“减弱”或“不变”）．19.运用知识解决问题：（1）如图1为某种恒温箱的示意图，当温度计中的水银柱上升到金属丝A所指示温度时，电磁铁电路________ ，衔铁被________ ，电热丝电路________ ，电热丝停止加热，当温度下降后，电热丝电路再次接通，重新加热从而保持恒温箱内温度恒定；（2）请你根据图2甲电路图，连接图2乙实物电路________ ；（3）将电阻R1和R2串联接在电源两端，测得总电阻为60Ω，R1两端电压为6V，R2两端电压为4V，则R1=________ Ω。

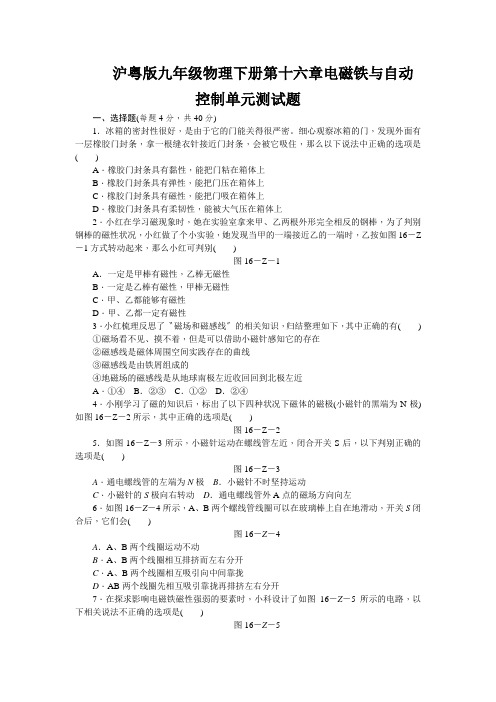

沪粤版九年级物理下册第十六章电磁铁与自动控制单元测试题一、选择题(每题4分，共40分)1．冰箱的密封性很好，是由于它的门能关得很严密。

细心观察冰箱的门，发现外面有一层橡胶门封条，拿一根缝衣针接近门封条，会被它吸住，那么以下说法中正确的选项是()A．橡胶门封条具有黏性，能把门粘在箱体上B．橡胶门封条具有弹性，能把门压在箱体上C．橡胶门封条具有磁性，能把门吸在箱体上D．橡胶门封条具有柔韧性，能被大气压在箱体上2．小红在学习磁现象时，她在实验室拿来甲、乙两根外形完全相反的钢棒，为了判别钢棒的磁性状况，小红做了个小实验，她发现当甲的一端接近乙的一端时，乙按如图16－Z －1方式转动起来，那么小红可判别()图16－Z－1A．一定是甲棒有磁性，乙棒无磁性B．一定是乙棒有磁性，甲棒无磁性C．甲、乙都能够有磁性D．甲、乙都一定有磁性3．小红梳理反思了〝磁场和磁感线〞的相关知识，归结整理如下，其中正确的有()①磁场看不见、摸不着，但是可以借助小磁针感知它的存在②磁感线是磁体周围空间实践存在的曲线③磁感线是由铁屑组成的④地磁场的磁感线是从地球南极左近收回回到北极左近A．①④B．②③C．①②D．②④4．小刚学习了磁的知识后，标出了以下四种状况下磁体的磁极(小磁针的黑端为N极)如图16－Z－2所示，其中正确的选项是()图16－Z－25．如图16－Z－3所示，小磁针运动在螺线管左近，闭合开关S后，以下判别正确的选项是()图16－Z－3A．通电螺线管的左端为N极B．小磁针不时坚持运动C．小磁针的S极向右转动D．通电螺线管外A点的磁场方向向左6．如图16－Z－4所示，A、B两个螺线管线圈可以在玻璃棒上自在地滑动，开关S闭合后，它们会()图16－Z－4A．A、B两个线圈运动不动B．A、B两个线圈相互排挤而左右分开C．A、B两个线圈相互吸引向中间靠拢D．AB两个线圈先相互吸引靠拢再排挤左右分开7．在探求影响电磁铁磁性强弱的要素时，小科设计了如图16－Z－5所示的电路，以下相关说法不正确的选项是()图16－Z－5A．电磁铁A、B上方都是S极B．经过电磁铁A和B的电流相等C．电磁铁A的磁性强于电磁铁B的磁性D．向右移动滑片P，电磁铁A、B的磁性都削弱8．如图16－Z－6所示是电磁继电器的结构和任务电路表示图，要使电磁铁对衔铁的吸引力大些，以下做法可行的是()图16－Z－6A．添加电磁铁线圈的匝数B．添加电源B的电压C．减小电源A的电压D．去掉电磁铁线圈中的铁芯9．巨磁电阻(GMR)效应是指某些资料的电阻值随外磁场削弱而增大的现象，在如图16－Z－7所示的电路中，当闭合开关S1、S2，并使滑片P向右滑动时，指示灯亮度及电流表的变化状况是()图16－Z－7A．指示灯变亮，电流表示数增大B．指示灯变暗，电流表示数减小C．指示灯亮度不变，电流表示数增大D．指示灯亮度不变，电流表示数减小10．如图16－Z－8所示的实验中，用来探求通电导体周围存在磁场的实验是()图16－Z－8二、填空题(每空2分，共26分)11．将一个条形磁铁悬挂起来，当它运动时指南的一端叫________极，用另一个条形磁铁的N极与这一端接近时，它们会相互________(选填〝吸引〞或〝排挤〞)。

沪粤版九年级下册物理第十六章电磁铁与自动控制单元测试一、单选题1.如图9-15，根据通电螺线管周围的磁感线分布，可确定磁极甲、乙、丙、丁的极性依次是（）A. N、N、S、NB. S、N、S、SC. S、S、N、ND. N、S、N、N2.如图所示，小磁针甲、乙处于静止状态．根据标出的磁感线方向，可以判断出（）A. 螺线管的左端为N极B. 电源的左端为负极C. 小磁针甲的右端为N极D. 小磁针乙的右端为N极3.下列各组叙述中，对应关系完全正确的是（）A.物理量与相应的单位频率——赫兹（Hz）电功——瓦特（W）能量——焦耳（J）B.物理知识与其应用等臂杠杆——天平磁场作用——指南针电流热效应——空气开关C.物理现象与相应的解释集中水暖——水比热大光纤通信——光波反射永动幻灭——能量守恒D.能量转化与常见事例核能转化为电能——核电站发电光能转化为内能——太阳能电池化学能转化为电能——燃料燃烧4.图中所画出的磁极间的磁感线的分布情况，正确的是（）A. B. C. D.5.对下列四幅图阐述合理的是（）A. A图：磁场能产生电流B. B图：闭合开关，通电导体在磁场中受到力C. C图：闭合开关，导体棒在磁场中受到力D. D图：微波炉利用电流的热效应工作6.在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.7.如图是关于电磁现象的四个实验，下列说法正确的是（）A. 图甲是研究发电机工作原理的实验装置B. 图乙实验说明通电导体周围存在磁场C. 图丙是探究磁铁磁性强弱的实验装置D. 图丁是探究电磁感应现象的实验装置8.小磁针静止时指南北，这说明（）A. 地球附近有一个很大的磁体B. 地球本身是一个很大的磁体C. 小磁针北极指向北方，说明地理北极就是地磁北极D. 地球周围空间不存在磁场9.下列关于磁场和磁感线的说法正确的是（）A. 磁感线是由铁屑形成的B. 越靠近磁极的地方磁感线越密C. 磁感线是从磁体的南极出来回到磁体的北极D. 磁场的基本性质是它对放入其中的物体产生磁场力的作用10.1991年8月《新民晚报》报道一则消息：“上海雨点鸽从内蒙古放飞后，历经20余天，返回上海市区鸽巢”，信鸽的这种惊人的远距离辨认方向的本领，实在令人称奇．信鸽有高超的认路本领的原因是A. 信鸽对地形地貌有极强的记忆力 B. 信鸽能发射并接收某种超声波C. 信鸽能发射并接收某种次声波D. 信鸽体内有某种磁性物质，它能借助地磁场辨别方向11.如图可以说明巨磁电阻GMR的特性．闭合开关S1、S2并使滑片P向左移动，观察到指示灯变亮，那么（）A. 电磁铁左端为S极B. 电磁铁的磁性减弱C. 巨磁电阻两端的电压变大D. 巨磁电阻随磁场增强而变小12.如图所示，开关S闭合，发现弹簧缩短，小磁针旋转到如图中所示位置静止，则下列说法正确的是（）A.电源右端是负极B.小磁针上端是S极C.滑动变阻器向左移动时，弹簧的长度变短D.通电螺线管的下端为N极13.如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮．下列说法正确的是（）A. 白天流过R0的电流比夜晚小B. 给路灯供电的电源应接在b、c两端C. 白天R0两端的电压比夜晚大D. 白天，如果将电阻箱R的阻值调大，则路灯也可能变成亮的14.下列物体一定没有用到电磁铁的是（）A. 电磁起重机B. 电铃C. 电烙铁D. 电磁继电器15.下列说法中正确的是（）A. 在磁场中不同的点，磁场方向一定不同B. 磁场中的磁感线可能相交C. 磁感线上任何一点的切线方向就是该点的磁场方向D. 磁场是看不见、摸不着的，因此磁场是人们假想的二、填空题16.（2017•泰安）通电导体在磁场中受力的方向跟磁感线方向和________方向有关．17.如图所示的是某工厂的水位自动报警装置示意图.其中A和B为两个金属块，电磁继电器上方悬挂有一个条形磁体.接通电源后，当水位未到达B时，条形磁体的N极指向地理________极；当水位到达B时，________灯亮；若控制电路中的电源左端为正极，则通电螺线管的上端为________极.18.如图所示电路，开关S接到a后，小磁针静止时，A端是 ________极．将开关S由a换到b，调节变阻器的滑片P，保持电流表的示数不变，电磁铁的磁性 ________（选填“增强”、“减弱”或“不变”）．19.运用知识解决问题：（1）如图1为某种恒温箱的示意图，当温度计中的水银柱上升到金属丝A所指示温度时，电磁铁电路________ ，衔铁被________ ，电热丝电路________ ，电热丝停止加热，当温度下降后，电热丝电路再次接通，重新加热从而保持恒温箱内温度恒定；（2）请你根据图2甲电路图，连接图2乙实物电路________ ；（3）将电阻R1和R2串联接在电源两端，测得总电阻为60Ω，R1两端电压为6V，R2两端电压为4V，则R1=________ Ω。

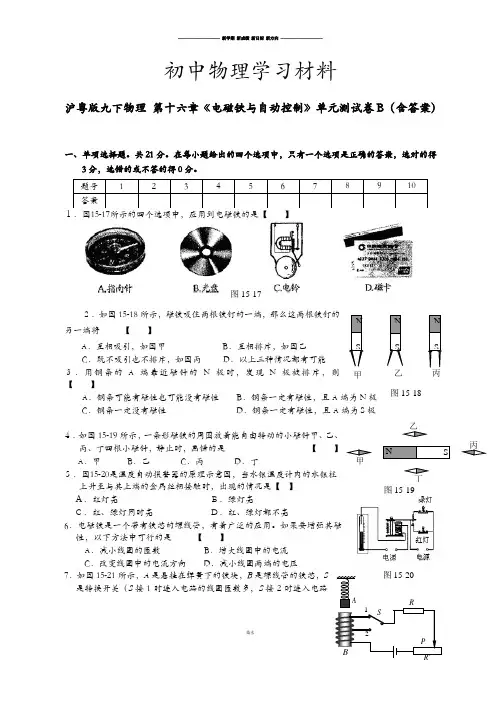

桑水 初中物理学习材料沪粤版九下物理 第十六章《电磁铁与自动控制》单元测试卷B （含答案）一、单项选择题。

共21分。

在每小题给出的四个选项中，只有一个选项是正确的答案，选对的得3分，选错的或不答的得0分。

１．图15-17所示的四个选项中，应用到电磁铁的是【 】２．如图15-18所示，磁铁吸住两根铁钉的一端，那么这两根铁钉的另一端将 【 】 A ．互相吸引，如图甲 B ．互相排斥，如图乙 C ．既不吸引也不排斥，如图丙 D ．以上三种情况都有可能３．用钢条的A 端靠近磁针的N 极时，发现N 极被排斥，则 【 】A ．钢条可能有磁性也可能没有磁性B ．钢条一定有磁性，且A 端为N 极C ．钢条一定没有磁性D ．钢条一定有磁性，且A 端为S 极４．如图15-19所示，一条形磁铁的周围放着能自由转动的小磁针甲、乙、丙、丁四根小磁针，静止时，画错的是 【 】A ．甲B ．乙C ．丙D ．丁 ５．图15-20是温度自动报警器的原理示意图，当水银温度计内的水银柱上升至与其上端的金属丝相接触时，出现的情况是【 】 Ａ．红灯亮 Ｂ．绿灯亮 Ｃ．红、绿灯同时亮 Ｄ．红、绿灯都不亮6．电磁铁是一个带有铁芯的螺线管，有着广泛的应用。

如果要增强其磁性，以下方法中可行的是 【 】A ．减小线圈的匝数B ．增大线圈中的电流C ．改变线圈中的电流方向D ．减小线圈两端的电压7．如图15-21所示，A 是悬挂在弹簧下的铁块，B 是螺线管的铁芯，S 是转换开关（S 接1时连入电路的线圈匝数多，S 接2时连入电路题号 1 2 3 4 5 6 7 8 9 10答案ARSP1 2 NSN S N S 甲 乙 图15-17 甲 N S丁图15-18图15-19图15-20桑水的线圈匝数少）,P 是滑动变阻器的滑片。

要使弹簧的长度变长．．．．，可采取的办法是 【 】 A.不改变滑片P 的位置，S 由1改接到2B. S 接1不变，将滑片P 向右滑C. S 接1不变，将滑片P 向左滑D. S 接1不变，滑片P 的位置不变，将铁芯B 抽出二、多项选择题。

沪粤版九年级下册物理章节练习题：第十六章电磁铁与自动控制一、选择题1.关于磁场，以下说法中正确的选项是〔〕A. 磁体周围的磁感线从磁体N极收回，回到磁体S极B. 磁极间的相互作用不都是经过磁场发作的C. 磁感线是磁场中真实存在的一些曲线D. 地磁场的N极在天文北极左近，S极在天文南极左近，与地球两极并不完全重合2.如下图，当通以如下图方向的电流时，小磁针的S极将向纸外偏转，假定改动电流方向，图中的小磁针转向为( )A. 小磁针N极将向纸外偏转B. 小磁针S极将向纸外偏转C. 小磁针N极指向不变D. 小磁针N极能够向纸内偏转，也能够向纸外偏转3.如图乙是由热敏电阻R1作为传感器制造的复杂自动报警线路图，其中a、b为两个固定的金属片，d为铁片，其热敏电阻R1的阻值随温度变化的曲线如图甲所示.那么以下说法正确的选项是〔〕A.热敏电阻主要是由超导体资料制成的B.为了使温渡过高时发送报警信息，开关c应该接在b处C.假定要使报警温度提高些，应将滑片P点向左移动D.如下图其组成部件电磁铁的左侧为N极4.如图甲是应用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁，电磁铁的原理图如图乙所示．以下说法正确的选项是〔〕A. 盆栽底部磁体的下端一定是S极B. 增大电磁铁线圈中的电流，盆栽运动时遭到的磁力不变C. 增大电磁铁线圈中的电流，盆栽运动时遭到的磁力增大D. 增大电磁铁线圈中的电流，盆栽与底座之间距离不变5.如下图，是小王同窗探求〝电磁铁磁性强弱跟电流大小的关系，的电路图。

小王在探求进程中，你以为以下说法正确的选项是〔〕A. 滑动变阻器的滑片向a端滑动时，电磁铁吸引的铁钉增加B. 电磁铁的上端为S极C. 滑动变阻器的滑片向b端滑动时，电磁铁磁性增强D. 判别电磁铁磁性的强弱，主要是观察电磁铁匝数多少6.如下图，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向上移动，条形磁铁仍运动，在此进程中，条形磁铁遭到的摩擦力〔〕A.逐渐增大，方向向右B.逐渐减小，方向向右C.逐渐增大，方向向左D.逐渐减小，方向向左7.如下图，在探求电磁铁的磁性强弱与什么要素有关实验中，以下说法中正确的选项是〔〕A. 把滑动片向左滑动时，磁性削弱B. 把滑动片向左滑动时，磁性增强C. 假定添加线圈匝数，磁性将削弱D. 假定改动电流的方向，磁性将增强8.如下图的奥斯特实验说明了〔〕A. 电流的周围存在着磁场B. 电流在磁场中会遭到力的作用C. 导线做切割磁感线运动时会发生电流D. 小磁针在没有磁场时也会转动9. 小红梳理反思了〝磁场和磁感线〞相关知识，她归结整理如下，其中正确的有〔〕①磁场看不见摸不着，但是可以借助小磁针感知它的存在②磁感线是磁体周围空间实践存在的曲线③磁感线是铁屑组成的④地磁场的磁感线是从地球南极左近收回回到北极左近．A. ①④B. ②③C. ①②D. ②④10.如下图，在〝山〞字型铁芯的B端绕有一通电线圈，那么它的磁极位置〔〕A. A端为N极，C端为S极B. A端为S极，C端为N极C. A、C两端均为N极，B端为S极D. A、C端均为S极，B端为N极11.以下实验能使条形磁铁与通电螺线管相互吸引的是〔〕A. B. C. D.12.如下图，在两个靠得较近的小车上区分放一块磁铁，同时松手后观察到的现象是〔〕A. 两车都向左运动B. 两车都向右运动C. 一车先运动、另一车后运动D. 甲车向左运动、乙车向右运动二、填空题13.磁极间的相互作用是同名磁极相互________ 。

第十六章电磁铁与自动控制本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分.第Ⅰ卷30分,第Ⅱ卷70分,共100分,考试时间40分钟.第Ⅰ卷(选择题共30分)一、选择题(每题3分,共30分)1.关于磁体、磁场和磁感线,下列说法正确的是()A.铁和铝都能被磁体吸引B.磁体间的相互作用是通过磁场发生的C.磁感线是磁场中真实存在的曲线D.小磁针在磁场中静止时,S极所指的方向是该点的磁场方向2.以下描述两个磁极间的磁感线分布图中,正确的是()图16-13.小天利用手中的条形磁体做了以下小实验,其中结论正确的是 ()A.条形磁体能够吸引小铁钉B.同名磁极相互吸引C.将条形磁体用细线悬挂起来,当它在水平面静止时北极会指向地理南方D.条形磁体与小磁针之间隔了一层薄玻璃后就不可能有相互作用了4.下列四个例子中,采用了相同的物理研究方法的是()(1)根据电流所产生的效应认识电流 (2)研究电流时把它比作水流(3)根据磁铁产生的作用来认识磁场 (4)利用磁感线来描述磁场A.(1)和(2)B.(1)和(3)C.(3)和(4)D.(2)和(4)5.许多自动控制的电路中都安装有电磁铁.有关电磁铁,下列说法中正确的是()A.电磁铁的铁芯,可以用铜棒代替B.电磁继电器中的磁体,可以使用永磁体C.电磁铁磁性的强弱只与电流的大小有关D.电磁铁是根据电流的磁效应制成的6.图16-2中通电螺线管的极性标注正确的是 ()图16-27.如图16-3所示,C为条形磁铁,D为铁棒,下列说法正确的是()图16-3A.若A为电源正极,则C、D都被吸引B.若A为电源正极,则C被排斥,D被吸引C.若B为电源正极,则C、D都被排斥D.若B为电源正极,则C被排斥,D被吸引8.如图16-4所示是小李探究“电磁铁磁性强弱与什么因素有关”的实验装置,下列措施中能使电磁铁磁性增强的是()A.滑片P向右移动,其他条件不变B.滑片P向左移动,其他条件不变C.开关S由1扳到2,其他条件不变D.电源的正、负极对调,其他条件不变图16-4图16-59.如图16-5所示,闭合开关,将滑动变阻器的滑片P向右移动时,弹簧测力计的示数变小,则下列分析正确的是()A.电磁铁的上端为S极B.电源左端为“+”极C.抽去铁芯,弹簧测力计示数增大图16-6D.断开开关,弹簧测力计示数为零10.如图16-6所示为一种温度自动报警器原理图,在水银温度计的顶端封入一段金属丝,当温度升高至()A.74 ℃时,电灯亮报警B.72 ℃时,电铃响报警C.66 ℃时,电铃响报警D.74 ℃时,电铃响报警第Ⅱ卷(非选择题共70分)二、填空题(每空2分,共30分)图16-711.如图16-7所示,在静止的小磁针上方放一根与磁针平行的导线,给导线通电时,小磁针会,这个实验叫实验,它表明.若改变导线中的电流方向,小磁针偏转方向会,这表明电流的磁场方向与的方向有关.12.通电螺线管上方的小磁针静止时的指向如图16-8所示,由此可判断该通电螺线管的左端为极,电源的右端是正极.图16-8图16-9图16-1013.通电螺线管周围的磁场跟的磁场相似.在通电螺线管中放入铁芯后磁性会大大增强,其原因是铁芯被也有了磁性.我们把带有铁芯的通电螺线管称为.14.如图16-9所示,A为螺线管,B为悬挂在弹簧测力计下的条形磁铁,当开关S闭合时,弹簧测力计的示数将,电流表的示数将.(均选填“变大”“变小”或“不变”)15.如图16-10所示是一个限流装置示意图.图中P是电磁铁,S是闸刀开关,Q是衔铁,可绕O 点转动.当电路由于短路或接的用电器功率过大等原因导致电路中的过大时,电磁铁的磁性(选填“变强”或“变弱”),吸引衔铁的力(选填“变大”或“变小”),使衔铁向左转动,闸刀开关在的作用下自动开启,切断电路,起到保险作用.三、作图题(共16分)16.(4分)如图16-11所示,根据磁铁旁小磁针静止时所指的方向,在图中标出磁感线的方向和磁铁的N、S极.(小磁针黑端为N极)图16-1117.(4分)画出螺线管B上的绕线,要求通电后使图16-12中的A、B两个螺线管相互排斥.图16-1218.(4分)一个可以自由转动的通电螺线管静止时的位置如图16-13所示,请你根据其地理位置指向标出通电螺线管的N极、磁感线的方向和电源的正极.图16-1319.(4分)如图16-14所示为电磁继电器自动报警器,电磁继电器的衔铁端有可控制的触点,双金属片是在受热膨胀时自动接通电路的装置,要求做到起火后能通过电铃报警,请将图中电路连起来.图16-14四、实验探究题(共24分)20.(12分)如图16-15所示是一个中间有抽头的电磁铁的示意图,小明为了研究“外形相同的电磁铁磁性的强弱与通电电流的大小及线圈匝数的关系”,做了如下实验.图16-15(1)实验步骤:①先连接好如图甲所示的电路图,闭合开关,调整滑动变阻器的滑片,使电流表示数减小,记为I1,发现电磁铁吸引大头针的数目较少.②调整滑动变阻器的滑片,使电流表的示数增大到I2,发现电磁铁吸引大头针的数目增加.③再按图乙所示的电路图连接电路,闭合开关,调整滑动变阻器的滑片,使电流表的示数保持为I2,发现电磁铁吸引大头针的数目进一步增加.(2)通过以上实验,我们可以得出的结论是①;②.(3)在实验步骤③中为什么要强调电流表的示数与步骤②中电流表的示数I2保持相同? 答:.21.(12分)小波所在实验小组在探究“通电螺线管的外部磁场”实验中,设计了如图16-16甲所示电路.实验时:图16-16(1)可通过观察判断通电螺线管的磁极.(2)如图乙所示是通电螺线管周围的有机玻璃板上的铁屑及小磁针分布状态,观察可知通电螺线管的外部磁场与的磁场相似.(3)小波猜想通电螺线管的磁场强弱可能与线圈匝数和电流大小都有关.实验中,他将开关S 从1换到2上时,调节滑动变阻器的滑片P,再次观察电流表的示数及吸引的回形针数目,此时调节滑动变阻器的目的是,来研究的关系.第十六章1.B2.C3.A4.B5.D6.C7.B8.B9.C10.D11.偏转奥斯特通电导体周围存在磁场改变电流12.N13.条形磁体磁化电磁铁14.变小变大15.电流变强变大弹簧16.如图所示17.如图所示18.如图所示19.如图所示20.(2)①线圈匝数相等时,电流越大,电磁铁的磁性越强②电流相等时,线圈匝数越多,电磁铁的磁性越强(3)采用控制变量法,保证电流相等时,研究电磁铁磁性强弱与线圈匝数的关系21.(1)小磁针静止时N极(或S极)的指向(2)条形磁体(3)控制两次实验的电流大小不变通电螺线管磁场强弱与线圈匝数。

第十六章电磁铁与自动控制一、选择题(每题4分，共24分)1．小红梳理反思了“磁场和磁感线”的相关知识，归纳整理如下，其中正确的有( )①磁场看不见摸不着，但是可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁感线是铁屑组成的④地磁场的磁感线是从地球南极附近发出回到北极附近A．①④ B．②③C．①② D．②④2．如图1－G－1所示电路，开关S闭合后，下列说法正确的是( )A．小磁针静止时，A端为N极B．小磁针静止时，B端为N极C．电磁铁左端为N极D．向左移动滑片P，电磁铁磁性减弱图1－G－13.张扬同学在“探究电磁铁磁性强弱”的实验中，使用两个相同的A、B大铁钉绕制成电磁铁进行实验，如图1－G－2所示，下列说法错误的是( )图1－G－2A．滑片P向右滑动，电磁铁的磁性减弱B．电磁铁能吸引的大头针数目越多，表明它的磁性越强C．电磁铁A、B的上端均为S极D．该实验可以探究电磁铁的磁性强弱与线圈匝数多少的关系4．有一环形电流，相当于一匝线圈。

当电流从A端流入，B端流出时，原本处于如图1－G－3所示位置静止的小磁针会( )图1－G－3A．水平转动至N极指向纸内B．水平转动至S极指向纸内C．顺时针转动90度至竖直位置D．逆时针转动90度至竖直位置5．如图1－G－4所示，在电磁铁正上方用弹簧挂着一条形磁体，开关闭合后，在滑片P从a端向b端滑动过程中，会出现的现象是( )A．电流表示数变小，弹簧长度变短B．电流表示数变大，弹簧长度变短C．电流表示数变大，弹簧长度变长D．电流表示数变小，弹簧长度变长图1－G－46．如图1－G－5所示是一种水位自动报警器的原理图，当水位到达金属块A时(一般的水能导电)，电路中( )图1－G－5A．绿灯亮，红灯不亮 B．红灯亮，绿灯不亮C．红灯和绿灯都亮 D．红灯和绿灯都不亮二、填空题(每空3分，共42分)7．能在水平面内自由转动的小磁针静止后总是指向南北方向，是因为受到________场的作用，小磁针不指向正南、正北方向是因为地磁南北极与地理南北极并不重合，当小磁针静止后，小磁针的北极实际上指向________(选填“地磁北极”或“地磁南极”)。
