机械隔膜计量泵工作原理与选型

隔膜计量泵工作原理
隔膜计量泵是一种常用的工业泵，其工作原理主要基于隔膜的振动和压力差的作用。

以下是关于隔膜计量泵工作原理的详细介绍。

隔膜计量泵通常由隔膜、排液阀、进液阀以及控制装置等组成。

其工作流程可以分为四个步骤：进液、排液、压缩和封闭。

下面我们逐步介绍每个步骤的工作原理。

1. 进液：在这一步骤中，泵的进液阀打开，从进液管道中吸入液体。

液体被吸入到泵的流道中。

2. 排液：在进液阀关闭的同时，排液阀打开。

液体通过出液阀流出泵。

这时，隔膜的内腔被排液阀分为两个部分，降低了压力。

3. 压缩：在排液阀关闭的同时，进液阀重新打开，使液体继续进入泵的流道。

当液体进入隔膜的一侧时，另一侧的隔膜受到液体的推压而向内弯曲。

因为隔膜是柔性的，它的形状改变会导致隔膜两侧容积的变化。

由于隔膜两侧的容积变化产生了压力差，使得液体被压缩。

4. 封闭：在压缩过程完成后，排液阀重新打开，泵内的液体被排出。

此时，进液阀关闭，隔膜的两侧再次被隔断。

这样，隔膜计量泵完成了一个工作循环。

总结起来，隔膜计量泵的工作原理是通过隔膜的振动和压力差来实现液体的计量与输送。

当进液阀打开时，液体被吸入泵并通过排液阀排出。

当进液阀关闭时，隔膜被液体推压而弯曲，使泵内产生压力差，压缩液体。

最后，排液阀再次打开，液体被排出，重新开始一个工作循环。

隔膜计量泵具有计量精度高、输送稳定、结构简单、维护方便等特点，被广泛应用于化工、石油、医药、环保等领域。

此外，隔膜计量泵还可以用于处理各种黏稠度和含固体颗粒的液体，具有较强的适应性。

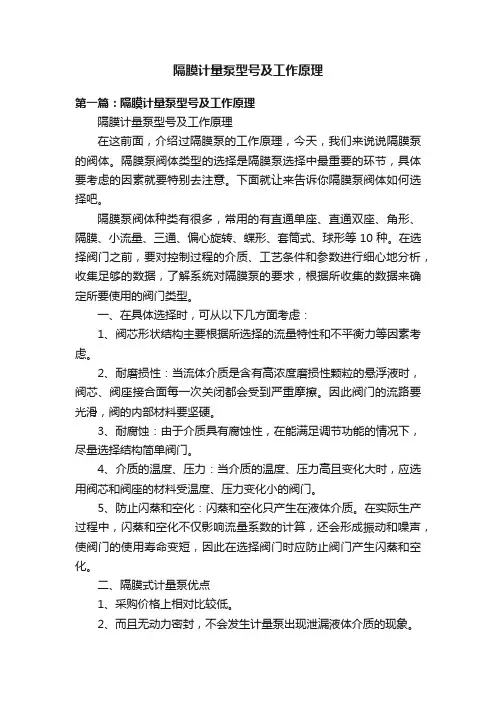

隔膜计量泵型号及工作原理第一篇：隔膜计量泵型号及工作原理隔膜计量泵型号及工作原理在这前面，介绍过隔膜泵的工作原理，今天，我们来说说隔膜泵的阀体。

隔膜泵阀体类型的选择是隔膜泵选择中最重要的环节，具体要考虑的因素就要特别去注意。

下面就让来告诉你隔膜泵阀体如何选择吧。

隔膜泵阀体种类有很多，常用的有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等10种。

在选择阀门之前，要对控制过程的介质、工艺条件和参数进行细心地分析，收集足够的数据，了解系统对隔膜泵的要求，根据所收集的数据来确定所要使用的阀门类型。

一、在具体选择时，可从以下几方面考虑：1、阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。

2、耐磨损性：当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀芯、阀座接合面每一次关闭都会受到严重摩擦。

因此阀门的流路要光滑，阀的内部材料要坚硬。

3、耐腐蚀：由于介质具有腐蚀性，在能满足调节功能的情况下，尽量选择结构简单阀门。

4、介质的温度、压力：当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门。

5、防止闪蒸和空化：闪蒸和空化只产生在液体介质。

在实际生产过程中，闪蒸和空化不仅影响流量系数的计算，还会形成振动和噪声，使阀门的使用寿命变短，因此在选择阀门时应防止阀门产生闪蒸和空化。

二、隔膜式计量泵优点1、采购价格上相对比较低。

2、而且无动力密封，不会发生计量泵出现泄漏液体介质的现象。

3、而且隔膜计量泵还能输送各种粘度比较高的介质、可以输送各种具有腐蚀性及磨损性的危险性化工用介质。

4、隔膜式计量泵的隔膜承受压力比较高，隔膜的使用寿命不长，需要定期更换。

5、隔膜式计量泵的出口压力可以达到2mpa以上，但是流量相对范围比较小，隔膜计量泵的计量精度可以达到士5%左右。

当压力从最小到最大的过程中，流量的变化可以达到10%左右。

6、隔膜计量泵是电机通过直联传动带动蜗轮蜗杆作变速运动，在曲柄连杆机构的作用下，将旋转运动转变为往复直线运动。

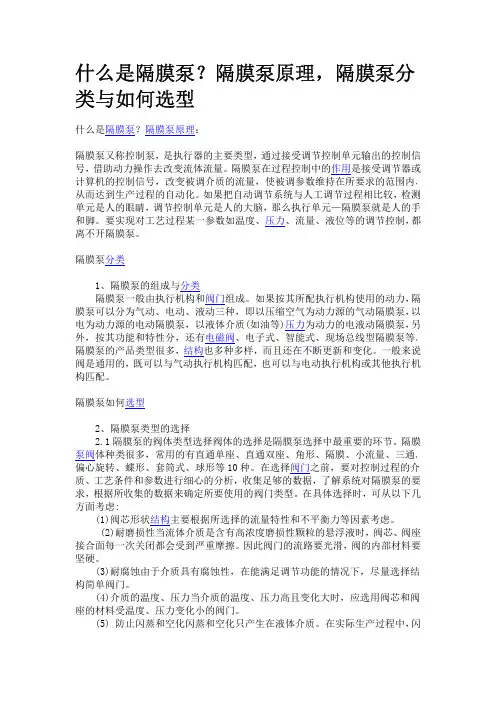

什么是隔膜泵？隔膜泵原理，隔膜泵分类与如何选型什么是隔膜泵？隔膜泵原理：隔膜泵又称控制泵，是执行器的主要类型，通过接受调节控制单元输出的控制信号，借助动力操作去改变流体流量。

隔膜泵在过程控制中的作用是接受调节器或计算机的控制信号，改变被调介质的流量，使被调参数维持在所要求的范围内，从而达到生产过程的自动化。

如果把自动调节系统与人工调节过程相比较，检测单元是人的眼睛，调节控制单元是人的大脑，那么执行单元—隔膜泵就是人的手和脚。

要实现对工艺过程某一参数如温度、压力、流量、液位等的调节控制，都离不开隔膜泵。

隔膜泵分类1、隔膜泵的组成与分类隔膜泵一般由执行机构和阀门组成。

如果按其所配执行机构使用的动力，隔膜泵可以分为气动、电动、液动三种，即以压缩空气为动力源的气动隔膜泵，以电为动力源的电动隔膜泵，以液体介质(如油等)压力为动力的电液动隔膜泵，另外，按其功能和特性分，还有电磁阀、电子式、智能式、现场总线型隔膜泵等。

隔膜泵的产品类型很多，结构也多种多样，而且还在不断更新和变化。

一般来说阀是通用的，既可以与气动执行机构匹配，也可以与电动执行机构或其他执行机构匹配。

隔膜泵如何选型2、隔膜泵类型的选择2.1隔膜泵的阀体类型选择阀体的选择是隔膜泵选择中最重要的环节。

隔膜泵阀体种类很多，常用的有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等10种。

在选择阀门之前，要对控制过程的介质、工艺条件和参数进行细心的分析，收集足够的数据，了解系统对隔膜泵的要求，根据所收集的数据来确定所要使用的阀门类型。

在具体选择时，可从以下几方面考虑:(1)阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。

(2)耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀芯、阀座接合面每一次关闭都会受到严重摩擦。

因此阀门的流路要光滑，阀的内部材料要坚硬。

(3)耐腐蚀由于介质具有腐蚀性，在能满足调节功能的情况下，尽量选择结构简单阀门。

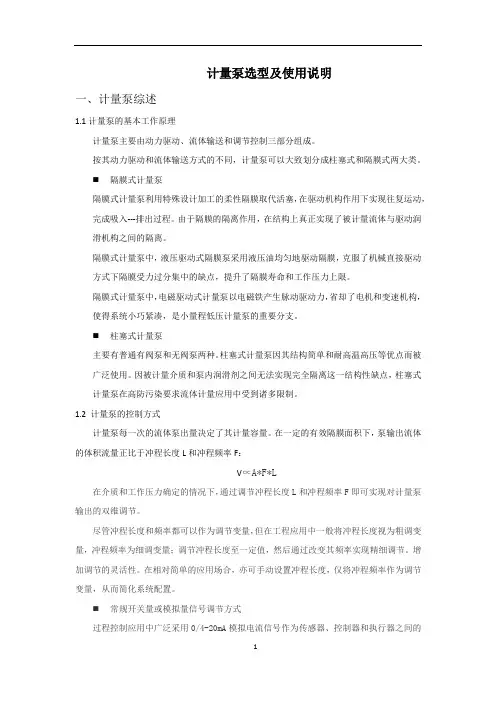

计量泵选型及使用说明一、计量泵综述1.1计量泵的基本工作原理计量泵主要由动力驱动、流体输送和调节控制三部分组成。

按其动力驱动和流体输送方式的不同，计量泵可以大致划分成柱塞式和隔膜式两大类。

⏹隔膜式计量泵隔膜式计量泵利用特殊设计加工的柔性隔膜取代活塞，在驱动机构作用下实现往复运动，完成吸入---排出过程。

由于隔膜的隔离作用，在结构上真正实现了被计量流体与驱动润滑机构之间的隔离。

隔膜式计量泵中，液压驱动式隔膜泵采用液压油均匀地驱动隔膜，克服了机械直接驱动方式下隔膜受力过分集中的缺点，提升了隔膜寿命和工作压力上限。

隔膜式计量泵中，电磁驱动式计量泵以电磁铁产生脉动驱动力，省却了电机和变速机构，使得系统小巧紧凑，是小量程低压计量泵的重要分支。

⏹柱塞式计量泵主要有普通有阀泵和无阀泵两种。

柱塞式计量泵因其结构简单和耐高温高压等优点而被广泛使用。

因被计量介质和泵内润滑剂之间无法实现完全隔离这一结构性缺点，柱塞式计量泵在高防污染要求流体计量应用中受到诸多限制。

1.2 计量泵的控制方式计量泵每一次的流体泵出量决定了其计量容量。

在一定的有效隔膜面积下，泵输出流体的体积流量正比于冲程长度L和冲程频率F：V∝A*F*L在介质和工作压力确定的情况下，通过调节冲程长度L和冲程频率F即可实现对计量泵输出的双维调节。

尽管冲程长度和频率都可以作为调节变量，但在工程应用中一般将冲程长度视为粗调变量，冲程频率为细调变量；调节冲程长度至一定值，然后通过改变其频率实现精细调节。

增加调节的灵活性。

在相对简单的应用场合，亦可手动设置冲程长度，仅将冲程频率作为调节变量，从而简化系统配置。

⏹常规开关量或模拟量信号调节方式过程控制应用中广泛采用0/4-20mA模拟电流信号作为传感器、控制器和执行器之间的信号交换的标准，具有外控功能的计量泵主要采用这种方式，实现对冲程长度和冲程频率的外部调节。

位置式伺服机构是实现冲程长度调节的普遍方法。

一体式的伺服机构被设计成能够直接接受来自调节器和计算机的0/4-20mA控制信号，从而自动调节冲程长度在0-100%范围内变化。

隔膜计量泵的工作原理
隔膜计量泵是一种常用的泵，它可以将流体从一个容器转移到另一个容器。

隔膜计量泵的工作原理是：它使用一个隔膜来将流体从一个容器转移到另一个容器。

隔膜计量泵的核心是一个称为隔膜的密封件，它的作用是将流体从一个容器转移到另一个容器。

隔膜计量泵的工作原理是，当电机启动时，转轴开始旋转，电机上的齿轮传动轴将动力传递到转轴上。

转轴旋转时，其上的环形滑块会出现上升和下降的运动，当滑块上升时，隔膜会在上升的过程中把流体吸入，当滑块下降时，隔膜会在下降的过程中将流体压出。

隔膜计量泵的特点是，输送的流量可以非常精确的控制和调节，因此，它通常用于控制和调节的场合，如燃油控制和液压控制等。

隔膜计量泵的优点是它能够调节流量，精度高，噪音小，可靠性高，耐磨性能好，可以处理液体，温度可以处理较高。

但是，它也有一些缺点，如安装和维护费用较高，流体的质量要求较高，流体不能含有太多固体颗粒，否则会损坏隔膜。

总的来说，隔膜计量泵的工作原理是：使用一个隔膜将流体从一个容器转移到另一个容器，具有精确的流量控制和调节的能力，可靠性高，噪音小，耐磨性能好，但安装和维护费用较高，流体的质量要求较高，流体不能含有太多固体颗粒。

隔膜计量泵的工作原理及使用注意事项一、隔膜式计量泵的结构及工作原理隔膜计量泵是用专门设计的柔性隔膜代替活塞，在驱动机构的作用下实现往复运动，完成吸排过程。

由于隔膜的隔离，计量流体和驱动润滑机构之间的隔离在结构上是真正实现的。

采用高科技的结构设计和新材料的选用，大大提高了隔膜的使用寿命。

隔膜计量泵与复合材料的优良耐腐蚀性相结合，已成为流体计量应用中的主要泵型。

电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动挺杆在导筒内作往复运动。

连同膜片，通过单向阀的作用使泵腔内逐渐形成真空，吸入阀打开，吸入液体;当膜片向前死点移动时，此时吸入阀关闭，排出阀打开，液体在膜片的推动下排出。

在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。

二、隔膜式计量泵的使用注意事项1. 开机前准备1）检查站泵内的油质、油量(传动箱内以油标水平中线为准)是否符合要求。

2）检查进出料管路上的焊缝、连接处螺栓、密封面性能等是否完好，检查泵的吸入、排出管道是否畅通。

3）首次启动的泵启动前应盘动联轴器数次，不得有任何卡阻现象，检查站电机旋转方向与泵上箭头是否一致。

4）将泵进行适应性运行，当泵停车五天以上，启动时要从“零”行程开始，(短期停泵可在任意位置启动)无负荷运行5分钟后，再将活塞行程调整至所需位置，进行负荷运转2. 正常运行1）正常运行过程中，柱塞密封部位手触感觉不烫，不泄漏，传动箱内油温不高于650℃。

2）经常检查传动箱内的油位、油质是否符合要求，并观察油面有无波动，如发现油波动说明阀泄漏，需处理。

3）安全阀经调整后严禁旋动调节螺钉，严禁触动补油阀球，保持传动箱内油液清洁。

4）经常检查进料温度。

3. 停车及其他注意事项1）先将行程调节到“零”位，曲轴停止转动，但电机仍在运行，然后按下“停止”按钮，电机停止转动。

2）如果泵需较长时间停运，则需将泵内料液排净，以防泵体堵塞、锈蚀。

3）传动箱内用20#或30#机械油，传动箱内应保持额定的油位。

机械隔膜式计量泵机械隔膜式计量泵是一种新型的输送泵，它在输送过程中采用隔膜式工作方式，具有很高的可靠性和安全性。

它主要用于化工、石油、冶金、制药等工业领域的输送流体、腐蚀介质和有害气体，下面我们就详细了解一下机械隔膜式计量泵的特点、工作原理和使用方法。

特点1.采用全新设计的隔膜机构，能够有效地解决传统泵在输送过程中的问题，具有极高的耐腐蚀性和耐高温性。

2.一体铸钢结构，采用先进的模具生产工艺，通过计算机模拟分析和实际测试，确保泵体结构的强度和刚度。

3.柔性的安装方式，具有耐用性和稳定性，使泵具有更广泛的适用领域。

4.它采用机械驱动的方式进行工作，无需其他辅助设备来协助泵的运行，因此具有较低的噪音和不易产生震动的特点。

工作原理机械隔膜式计量泵的工作原理比较简单，它是一种隔膜式泵，工作过程中主要利用隔膜来隔离流体，在泵体内形成一定的压力，将流体推送出去。

具体来说，泵体内设有两个隔膜，分别是进料隔膜和出料隔膜。

进料隔膜隔离了进料室和腔，出料隔膜隔离出料室和腔。

在泵的工作过程中，通过驱动装置使出料隔膜和进料隔膜进行运动，从而驱动流体不断地进出。

当进料隔膜收缩时，增加了进料室的压力，使得室内的流体可以流动到出料室中。

流体进入出料室时，会将出料隔膜压缩，驱动出料装置实现流体的排放。

这个过程在泵内不断循环实现，从而能够不断地将流体输送出去。

使用方法1.在使用机械隔膜式计量泵前，需要先进行泵体清洗和润滑。

清洗方式可采用化学清洗和手工清洗的方式，使用润滑油时要注意选用适合的规格和型号。

2.在使用前需检查各个部位是否正常，特别是隔膜和密封环等重点部位。

3.遵守泵的操作程序，在开启泵前应确保泵进口和出口都已打开，保证泵运转正常后再逐步关闭。

4.在使用中要随时关注泵的运行状况，特别是压力、流量等参数，一旦出现异常需及时停机进行检查和维修。

综上所述，机械隔膜式计量泵具有重要的应用价值，不仅在化工、石油、制药等领域有着广泛的应用，其独特的隔膜式工作方式也为新型输送泵的发展提供了新的思路和可能。

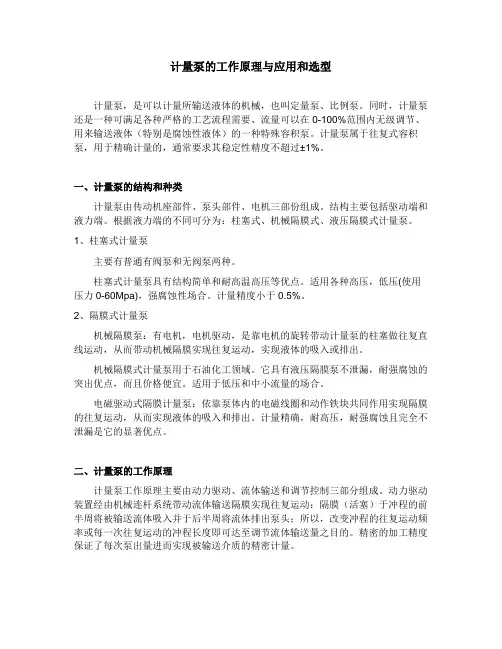

计量泵的工作原理与应用和选型计量泵，是可以计量所输送液体的机械，也叫定量泵、比例泵。

同时，计量泵还是一种可满足各种严格的工艺流程需要、流量可以在0-100%范围内无级调节、用来输送液体（特别是腐蚀性液体）的一种特殊容积泵。

计量泵属于往复式容积泵，用于精确计量的，通常要求其稳定性精度不超过±1%。

一、计量泵的结构和种类计量泵由传动机座部件、泵头部件、电机三部份组成。

结构主要包括驱动端和液力端。

根据液力端的不同可分为：柱塞式、机械隔膜式、液压隔膜式计量泵。

1、柱塞式计量泵主要有普通有阀泵和无阀泵两种。

柱塞式计量泵具有结构简单和耐高温高压等优点。

适用各种高压，低压(使用压力0-60Mpa)，强腐蚀性场合。

计量精度小于0.5%。

2、隔膜式计量泵机械隔膜泵：有电机，电机驱动，是靠电机的旋转带动计量泵的柱塞做往复直线运动，从而带动机械隔膜实现往复运动，实现液体的吸入或排出。

机械隔膜式计量泵用于石油化工领域。

它具有液压隔膜泵不泄漏，耐强腐蚀的突出优点，而且价格便宜。

适用于低压和中小流量的场合。

电磁驱动式隔膜计量泵：依靠泵体内的电磁线圈和动作铁块共同作用实现隔膜的往复运动，从而实现液体的吸入和排出。

计量精确，耐高压，耐强腐蚀且完全不泄漏是它的显著优点。

二、计量泵的工作原理计量泵工作原理主要由动力驱动、流体输送和调节控制三部分组成。

动力驱动装置经由机械连杆系统带动流体输送隔膜实现往复运动：隔膜（活塞）于冲程的前半周将被输送流体吸入并于后半周将流体排出泵头；所以，改变冲程的往复运动频率或每一次往复运动的冲程长度即可达至调节流体输送量之目的。

精密的加工精度保证了每次泵出量进而实现被输送介质的精密计量。

三、计量泵的应用及选型计量泵在水处理行业运用最为广泛，诸如：（1）工业水处理：冷却塔及锅炉循环水处理添加阻垢剂、防腐剂等；（2）工业废水处理：絮凝氧化剂消泡 PH调节；（3）电厂水处理：锅炉炉内水处理、炉外水处理。

机械隔膜计量泵工作原理在咱们的日常生活中，有很多小设备默默无闻地发挥着大作用，其中机械隔膜计量泵就是个典型的“隐形英雄”。

想象一下，咱们的水管、化肥、甚至是制药行业的液体输送，这些都离不开计量泵的辛勤工作。

今天，咱们就来聊聊这个小家伙的工作原理，让它的“神秘面纱”一层层揭开。

1. 计量泵的基本构造1.1 泵的组成部分首先，咱们得知道机械隔膜计量泵的基本构造。

这小家伙的核心部分是隔膜，它就像是个忠实的守门员，负责控制液体的进出。

除了隔膜，还有一些其他的小部件，比如电机、活塞和阀门。

简单来说，泵的工作就像一个精密的乐队，隔膜是主唱，而其他部件则是伴奏，配合得天衣无缝。

1.2 工作原理好啦，既然知道了它的构造，那咱们就来看看它是怎么工作的。

机械隔膜计量泵的工作原理其实不复杂。

想象一下，泵内有一个活塞，随着电机的驱动，它开始往复移动。

活塞向前推时，隔膜就被迫向下弯曲，这时候，泵腔内的液体就被压缩，形成高压。

而当活塞后退时，隔膜又回到原来的位置，腔内的压力降低，外部的液体就会通过阀门被吸入。

就这样，液体就被一小口一小口地计量出来，准得让人赞叹不已。

2. 应用领域2.1 工业领域机械隔膜计量泵的应用范围可是广泛得很，尤其在工业领域。

比如在化工厂里，泵可以用来输送各种化学药剂，这些药剂的浓度和流量都得严格控制，这时候就需要计量泵来帮忙。

想象一下，如果药剂流量不稳定，可能会导致生产事故，那可真是“好心没好报”了。

2.2 水处理除了化工，水处理行业也是计量泵的大舞台。

咱们知道，水处理的过程中需要加入一定量的药剂来消毒和净化水质，这时候计量泵就派上用场了。

它能确保每一滴药剂都准确无误地送到水处理系统中，真是“细致入微”！3. 优点与挑战3.1 优点说到机械隔膜计量泵的优点，那可真是数不胜数。

首先，它的精确度高，流量稳定，这就好比是一个“精打细算”的人，处事都很靠谱。

另外，由于隔膜的设计，泵能处理一些腐蚀性液体，这就避免了直接接触带来的麻烦，简直是“高招”！3.2 挑战不过，凡事都有两面性，机械隔膜计量泵也不例外。

机械隔膜计量泵的工作原理
机械隔膜计量泵也是计量泵的一种类型，不过工作原理有一定的复杂程度，大家在掌握机械隔膜计量泵的操作过程中是否有遇到问题呢？
下面来给大家介绍一下机械隔膜计量泵的工作原理。

（1）当机械隔膜计量泵膜片往后拉时，出口球阀掉下与球座紧紧密合
入口球阀因膜片后拉时与泵头间产生真空而往上浮起，液体跟着被吸上来。

（2）当膜片往前推时，入口球阀与球座气密，使液体不会通过，而出口因膜片往前推挤使球阀开启，液体吐出。

由以上的工作原理我们可简单地知道膜片、泵头、球阀球座任何一项因素造成漏气则无法达到输送目的或流量异常，因此出现问题时大体可以
从以下几方面找到原因：
球座与球阀无法气密；入口、出口异物阻塞；膜片破损等。

故若液体输送异常，一般都可以从上面三点找到原因，进一步的判断需根据现场配管、配件及操作情况进行判定。

机械隔膜计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%内无级调节，用来输送液体（特别是腐蚀性液体）一种特殊容积泵。

隔膜式计量泵是计量泵的一个重要类型，通常由电机驱动，推动连杆导引器并使与连杆导引器相连的膜片做往复运动。

因此隔膜式计量泵输送的液体的方式为脉冲式输送。

以上就是机械隔膜计量泵的工作原理的相关知识的介绍，大家要结合实际的操作过程来理解。

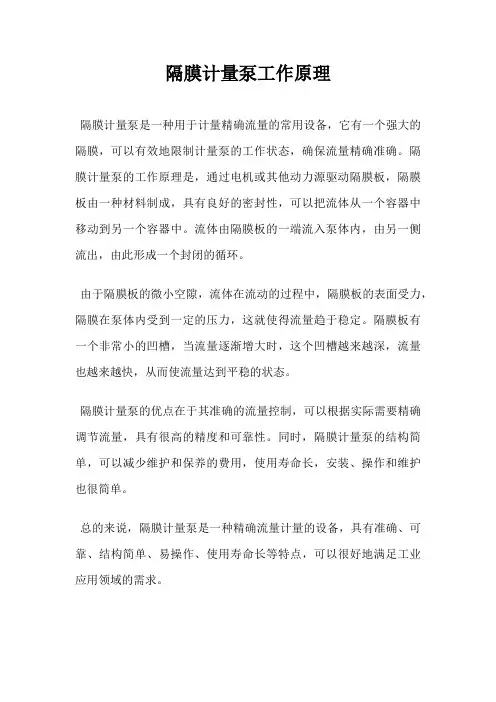

隔膜计量泵工作原理
隔膜计量泵是一种用于计量精确流量的常用设备，它有一个强大的隔膜，可以有效地限制计量泵的工作状态，确保流量精确准确。

隔膜计量泵的工作原理是，通过电机或其他动力源驱动隔膜板，隔膜板由一种材料制成，具有良好的密封性，可以把流体从一个容器中移动到另一个容器中。

流体由隔膜板的一端流入泵体内，由另一侧流出，由此形成一个封闭的循环。

由于隔膜板的微小空隙，流体在流动的过程中，隔膜板的表面受力，隔膜在泵体内受到一定的压力，这就使得流量趋于稳定。

隔膜板有一个非常小的凹槽，当流量逐渐增大时，这个凹槽越来越深，流量也越来越快，从而使流量达到平稳的状态。

隔膜计量泵的优点在于其准确的流量控制，可以根据实际需要精确调节流量，具有很高的精度和可靠性。

同时，隔膜计量泵的结构简单，可以减少维护和保养的费用，使用寿命长，安装、操作和维护也很简单。

总的来说，隔膜计量泵是一种精确流量计量的设备，具有准确、可靠、结构简单、易操作、使用寿命长等特点，可以很好地满足工业应用领域的需求。

机械隔膜计量泵选型参数及使用方法
一、电磁隔膜计量泵机械隔膜计量泵计量泵的选型参数：
1.被计量液体的流量。

2.被计量液体的主要特性，例如化学腐蚀性、黏度和比重等。

3.系统的背压。

4.合适的吸升高度。

5.需要的其他选项，如模拟量控制、脉冲量控制、流量监视和定时器。

电磁隔膜计量泵机械隔膜计量泵
二、电磁隔膜计量泵机械隔膜计量泵有哪些主要优势?
电磁驱动计量泵只有一个运动部件—电枢轴。

通常来讲，运动部件越少则计量泵工作越可靠。

计量泵非常适合于低流量、低压力工作场合，并且在供电电压波动时有良好的补偿作用。

与固定频率、改变冲程长度的计量泵相比较，固定冲程长度、改变频率的计量泵有哪些优势?通过校正，每一个冲程的投加量是已知的。

因此总的投加量可以通过计算得出(投加量=
每冲程投加量*频率)。

总投加量与频率成线性关系(50%频率= 50 %投加量)。

通过外部的脉冲或模拟量控制，投加量可以在一秒钟之内从最小调到最大。

另外它比电机驱动的冲程长度调节成本要低的多。

三、如何电磁隔膜计量泵机械隔膜计量泵的性能曲线图?
1.找到与所选用的计量泵相应的性能曲线图。

2.在下面的图表中标示出当前的背压。

3.确定修正因数，取以bar为单位的背压值，向上延伸至曲线，在交叉点垂直向左读取修正因数值。

涡街流量计
4.用需要的投加量值除以修正因数值，得出以ml/min.或L /h为单位的值。

5.把计算结果放在投加量刻度的中间。

6.当把这个值放在投加量刻度上时，可以使用一把直尺，查找出冲程长度设定和冲程频率设定。

机械隔膜式计量泵的电机带动蜗轮副, 通过偏心机构把电机的旋转运动转化成滑杆的往复运动, 通过做往复运动的滑杆直接推动机械隔膜做周期性变形, 来实现介质的吸入和排出，接下来就为大家详细的讲解一下，希望对大家有所帮助。

一、机械隔膜式计量泵工作原理：
电机带动蜗杆并通过蜗轮减速使7字型偏心轴和偏心轮作回转运动，由偏心轮带动挺杆在导筒内作往复运动。

连同膜片，通过单向阀的作用使泵腔内逐渐形成真空，吸入阀打开，吸入液体；当膜片向前死点移动时，此时吸入阀关闭，排出阀打开，液体在膜片的推动下排出。

在泵通过调节一定的行程的往复循环工作形成连续有压力、定量的排出液体。

二、机械隔膜计量泵流量调节特性：
泵的流量调节是靠旋转调节手轮，带动调节螺杆转动，从而改变顶杆间的间距，改变膜片在泵腔内移动行程来决定流量的大小。

调节手轮的刻度决定膜片行程，精确率为95%，流量重复性精度可达1%。

与固定频率、改变冲程长度的计量泵相比较，固定冲程长度、改变频率的计量泵有哪些优势？通过校正，每一个冲程的投加量是已知的。

因此总的投加量可以通过计算得出（投加量=每冲程投加量*频率）。

总投加量与频率成线性关系（50%频率=50%投加量）。

通过外部的脉冲或模拟量控制，投加量可以在一秒钟之内从小调到大。

另外它比电机驱动的冲程长度调节成本要低的多。

德帕姆(杭州) 泵业科技有限公司成立于2003年，地处国家级经济技术开发区，注册资金5400万元, 占地面积：3.5万平方米，是一家集研发、生产、销售于一体的高新技术企业，主要产品有计量泵、高压往复泵、高压过程隔膜泵、气动隔膜泵、石油化工泵、成套化学加药装置、水处理设备、水汽取样装置、超临界流体设备等。

济南市隔膜计量泵工作原理
首先是隔膜部分。

隔膜计量泵中的隔膜通常由弹性材料制成，以确保
隔膜的柔韧性和耐腐蚀性。

隔膜的背面与泵腔的内部相连，而隔膜的正面
与液体接触。

泵腔内的容积变化取决于隔膜的变形，隔膜的正面容积减小时，液体被压入泵腔；而隔膜的正面容积增大时，泵腔内的液体被推出。

随后是驱动源部分。

驱动源通常由空气或液体组成，其作用是给隔膜
计量泵施加压力，使隔膜发生相应的变形。

当驱动源施加压力时，通过连
接在隔膜的背面的空气管或液体管，泵腔内的背面压力增加，使得隔膜的
正面压力减小。

随着隔膜的变形，泵腔内的容积发生变化，从而将液体输
送到所需的位置。

最后是流体控制部分。

流体控制部分负责控制液体的进出流量和流向。

常见的流体控制方式包括手动和自动两种。

手动控制通过操作阀门或杠杆
等手动装置来调节泵的输送流量和流向；而自动控制则通过传感器、控制
器和执行机构等自动装置来实现。

自动控制可根据预设的压力或流量信号，自动调节泵的工作状态，保证系统的正常运行。

综上所述，济南市隔膜计量泵工作原理是通过隔膜、驱动源和流体控
制三个部分的协同作用来实现液体的输送。

隔膜的变形使泵腔内液体的容
积发生变化，随后通过驱动源施加的压力和流体控制部分的调节，将液体
输送到所需的位置，从而实现了隔膜计量泵的工作。

隔膜式计量泵，主要利用特殊设计加工的柔性隔膜取代活塞，在驱动机构作用下实现往复运动，完成吸入和排出过程。

由于隔膜的隔离作用，在结构上实现了被计量流体与驱动润滑机构之间的隔离。

说到这里，也许有些朋友对它还不是很了解，下面我们就通过以下这两个方面，再给大家具体介绍一下。

一、工作原理隔膜计量泵为一种调节输送液体流量的容积泵，主要由动力驱动、流体输送和调节控制三部分组成。

电机经联轴器与蜗杆联接、并带动蜗轮、N轴运转，N 轴通过连杆带动柱塞作往复运动。

当柱塞向后移动时，液压腔内产生负压，使膜片向后挠曲变形，介质腔容积增大，此时出口单向阀关闭，进口单向阀打开，介质进入泵头介质腔内，柱塞至后止点时，泵头的吸液过程结束。

当柱塞向前移动时，液压腔中的液压油推动膜片向前挠曲变形，介质腔容积减小，使进口单向阀组关闭，出口单向阀组打开，介质向上排出，柱塞连续往复运动，计量泵即可连续输送介质，改变柱塞行程，可0～100%调节计量泵的流量。

二、应用范围隔膜计量泵广泛应用于石油、化工、炼油、电力、食品、环保、矿山、水处理、纺织、塑料发泡、造纸、医药、国防及科研院所。

例如: 水处理行业需要添加除污剂、消毒剂；电力行业需要添加防垢剂；化工行业需添加化学反应剂、添加剂；食品、轻工行业需添加香精；制药行业需添加药剂；染料行业需要高压喷雾等实验室应用。

德帕姆(杭州)泵业科技有限公司成立于2003年，地处国家级经济技术开发区，注册资金5400万元,占地面积：3.5万平方米，是一家集研发、生产、销售于一体的高新技术企业，主要产品有计量泵、高压往复泵、高压过程隔膜泵、气动隔膜泵、石油化工泵、成套化学加药装置、水处理设备、水汽取样装置、超临界流体设备等。

更多详情请拨打联系电话或登录德帕姆(杭州)泵业科技有限公司官网咨询。

机械隔膜计量泵
机械隔膜计量泵,SPRING系列机械隔膜计量泵
1. 工作原理
SPRING系列的MS1系列泵是一种机械隔膜计量泵. 电机通过直联传动带动蜗轮蜗杆副作变速运动,在曲柄连杆机构的作用下,将旋转运动转变为往复直线运动。

滑杆与隔膜片直接连接,工作时滑杆往复运动时直接推(拉)动隔膜片来回鼓动,通过泵头上的单向阀启闭作用完成吸排目的.达到输送液体的功能。

2. 特点
流量：5.5-460L/H
最大压力：10BAR
冲程频率：58/78/116次/秒
隔膜直径：65-165毫米
电机：标准电压0.18/0.25/0.37KW(IP55)
冲程长度：2/4/6毫米
3. 应用场合
化工、石油、制药、食品、清洗设备、净化设备、冷却系统、废水处理等.
4. 材质
具有弹簧驱动装置和铝制外壳
5. 安装
合适的基座高度有利于维护，拆卸，注油和排污以及替换泵头。

在无压力状态下安装泵头和泵在相应的基座上。

安装时，泵底座与活塞轴平行，与阀轴垂直。

6. 维护及保养
在修理泵或设备时，确保所有的电子连接（电源和控制）已经与主设备断开。

确保泵在必备的安全保护状态下工作。

为泵和管线完全降压，排空需要维护部分。

泵出厂前已经注油，运行1500小时要换油，以后每运行4000小时换一次,至少每年换油一次。

不能在无流体时，运行泵。

推荐使用配件
为了维修方便和省时，我们推荐客户购买以下配件备用：
吸入阀
排液阀
隔膜
泵头
7. 故障排除。

隔膜计量泵的工作原理
隔膜计量泵是一种常用的流量控制装置，它能够高效、准确地控制液体的流量。

它的工作原理是：流体进入计量泵的泵体内，内部的多片隔膜会把流体分隔成几块，每块之间有一个独立的空间。

每个空间上都有一个独立的弹性隔膜，隔膜的弹性会根据流体的流量来改变，从而改变泵的流量。

当流量增加时，压力会增加，隔膜会随之变得更加紧张，从而减少流量。

反之，当流量减少时，隔膜会变得松弛，从而增加流量。

隔膜计量泵采用了多片隔膜，从而使流量更加精确，并且提高了流量控制的准确度。

另外，隔膜计量泵还具有一些其他优点，比如结构紧凑，安装和维护方便，以及具有自启动、自控制和自保护功能。

由于采用了多片隔膜，它还具有耐高温、耐腐蚀、耐磨损、耐冲击等特性。

总之，隔膜计量泵的工作原理是：通过改变多片隔膜的弹性，从而改变泵的流量，从而控制流体的流量。

因此，隔膜计量泵是一种高效、准确的流量控制装置，它具有自启动、自控制和自保护等特性，并且结构紧凑，安装和维护方便，是控制流体流量的理想选择。

隔膜计量泵工作原理
隔膜计量泵是一种利用隔膜运动实现液体输送的泵。

其工作原理如下：
1.泵体：隔膜计量泵主要由泵体组成，泵体内包含两个密封的
隔膜室。

2.阀门：泵体内设置有进、出口阀门，用于控制液体的流动方向。

进、出口阀门会根据泵的工作状态开启或关闭。

3.隔膜：泵体内的隔膜由柔性材料制成，可以在压力的作用下
快速振动。

隔膜的振动会导致隔膜室的容积周期性变化，从而实现液体的输送。

4.驱动装置：隔膜计量泵的泵体通过电机或气动驱动装置带动，驱动装置会通过连杆机构使隔膜来回运动。

5.工作过程：当泵体运行时，进口阀门打开、出口阀门关闭。

随着隔膜的向前运动，泵体内的隔膜室容积变大，形成负压，液体被抽入隔膜室。

随后，进口阀门关闭、出口阀门打开，隔膜向后运动，隔膜室容积减小，压缩液体并推送至出口。

6.控制系统：隔膜计量泵通常配备了一个控制系统，用于调节
泵的运行状态。

控制系统可以根据用户设定的要求，调节泵的运行速度和输送量。

7.应用：隔膜计量泵广泛应用于化工、环保、食品、制药等领
域，用于输送各种液体、化学品或高粘度的介质。

以上是隔膜计量泵的工作原理，通过隔膜的振动和容积变化，实现液体的准确计量和输送。
