计量泵的结构及工作原理

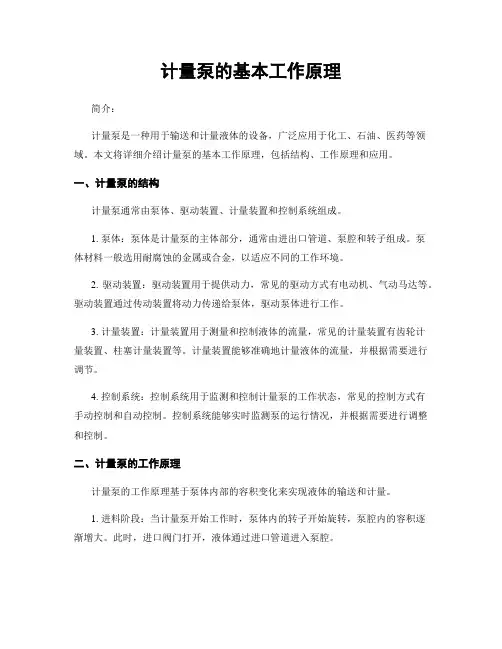

计量泵的基本工作原理简介：计量泵是一种用于输送和计量液体的设备，广泛应用于化工、石油、医药等领域。

本文将详细介绍计量泵的基本工作原理，包括结构、工作原理和应用。

一、计量泵的结构计量泵通常由泵体、驱动装置、计量装置和控制系统组成。

1. 泵体：泵体是计量泵的主体部分，通常由进出口管道、泵腔和转子组成。

泵体材料一般选用耐腐蚀的金属或合金，以适应不同的工作环境。

2. 驱动装置：驱动装置用于提供动力，常见的驱动方式有电动机、气动马达等。

驱动装置通过传动装置将动力传递给泵体，驱动泵体进行工作。

3. 计量装置：计量装置用于测量和控制液体的流量，常见的计量装置有齿轮计量装置、柱塞计量装置等。

计量装置能够准确地计量液体的流量，并根据需要进行调节。

4. 控制系统：控制系统用于监测和控制计量泵的工作状态，常见的控制方式有手动控制和自动控制。

控制系统能够实时监测泵的运行情况，并根据需要进行调整和控制。

二、计量泵的工作原理计量泵的工作原理基于泵体内部的容积变化来实现液体的输送和计量。

1. 进料阶段：当计量泵开始工作时，泵体内的转子开始旋转，泵腔内的容积逐渐增大。

此时，进口阀门打开，液体通过进口管道进入泵腔。

2. 排出阶段：随着转子的旋转，泵腔内的容积逐渐减小。

此时，进口阀门关闭，出口阀门打开，液体被推送到出口管道中。

3. 计量阶段：计量装置通过测量泵腔内的容积变化，准确计量液体的流量。

计量装置将测量结果传递给控制系统，控制系统根据设定的参数进行调节。

4. 循环重复：计量泵根据设定的工作参数，循环进行进料、排出和计量的过程，实现持续的液体输送和计量。

三、计量泵的应用计量泵广泛应用于各个行业，特别是对液体计量要求较高的领域。

1. 化工行业：计量泵在化工行业中用于输送和计量各种化学液体，如酸、碱、溶剂等。

它能够准确计量液体的流量，确保生产过程的稳定性和质量。

2. 石油行业：计量泵在石油行业中用于输送和计量原油、石油产品等。

它能够适应高压、高温等恶劣的工作环境，并具有较高的计量精度。

计量泵的基本工作原理引言概述：计量泵是一种用于精确计量流体的设备，广泛应用于化工、石油、食品等领域。

其基本工作原理是通过旋转或往复运动的柱塞或齿轮等部件，将流体吸入并排出，实现精确的流量控制。

本文将详细介绍计量泵的基本工作原理。

一、泵的吸入阶段1.1 泵的吸入阀打开：在泵的吸入阶段，泵的吸入阀打开，使得泵腔与吸入管道相连。

1.2 泵的运动产生负压：泵的柱塞或齿轮等部件在运动过程中，使得泵腔内产生负压，吸入流体。

1.3 流体进入泵腔：随着负压的产生，流体通过吸入阀进入泵腔，填满泵腔。

二、泵的排出阶段2.1 泵的吸入阀关闭：当泵腔内充满流体后，吸入阀关闭，防止流体倒流。

2.2 泵的排出阀打开：泵的排出阀打开，使得泵腔与排出管道相连。

2.3 流体被排出：泵的柱塞或齿轮等部件在运动过程中，将泵腔内的流体排出，实现流体的计量。

三、计量泵的流量控制3.1 调节泵的运动频率：通过调节泵的运动频率，可以控制单位时间内流体的排出量。

3.2 调节泵的排出阀开启时间：调节排出阀的开启时间，可以控制每次排出流体的量。

3.3 使用计量泵配备的控制系统：一些高级的计量泵配备了专门的控制系统，可以实现更精确的流量控制。

四、计量泵的精度和稳定性4.1 泵的结构设计：计量泵的结构设计直接影响其计量的精度和稳定性，一些高精度的计量泵采用精密的制造工艺和材料。

4.2 流体的性质：不同的流体对计量泵的精度和稳定性也有影响，一些特殊性质的流体可能需要特殊设计的计量泵。

4.3 环境因素：环境温度、压力等因素也会对计量泵的工作稳定性产生影响，需要在实际应用中进行考虑和调整。

五、计量泵的应用领域5.1 化工行业：计量泵在化工行业中广泛应用于精确计量各种化学品，保证生产工艺的稳定性。

5.2 石油行业：石油行业中的计量泵用于油品的计量和输送，确保油品的准确计量。

5.3 食品行业：食品行业中的计量泵用于食品添加剂、香精等的计量，保证产品的质量和安全。

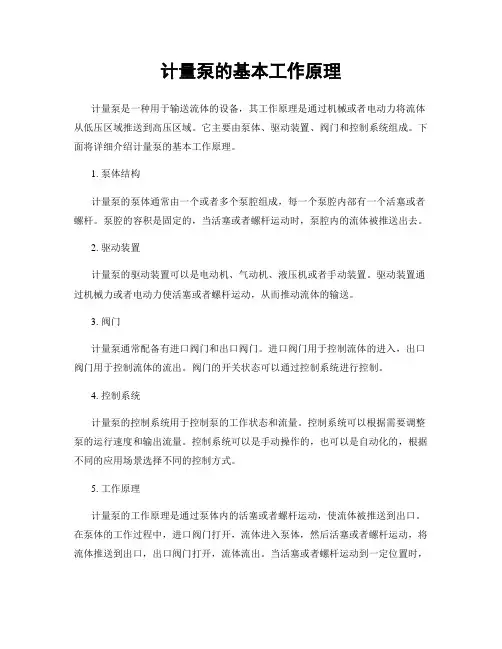

计量泵的基本工作原理计量泵是一种用于输送流体的设备，其工作原理是通过机械或者电动力将流体从低压区域推送到高压区域。

它主要由泵体、驱动装置、阀门和控制系统组成。

下面将详细介绍计量泵的基本工作原理。

1. 泵体结构计量泵的泵体通常由一个或者多个泵腔组成，每一个泵腔内部有一个活塞或者螺杆。

泵腔的容积是固定的，当活塞或者螺杆运动时，泵腔内的流体被推送出去。

2. 驱动装置计量泵的驱动装置可以是电动机、气动机、液压机或者手动装置。

驱动装置通过机械力或者电动力使活塞或者螺杆运动，从而推动流体的输送。

3. 阀门计量泵通常配备有进口阀门和出口阀门。

进口阀门用于控制流体的进入，出口阀门用于控制流体的流出。

阀门的开关状态可以通过控制系统进行控制。

4. 控制系统计量泵的控制系统用于控制泵的工作状态和流量。

控制系统可以根据需要调整泵的运行速度和输出流量。

控制系统可以是手动操作的，也可以是自动化的，根据不同的应用场景选择不同的控制方式。

5. 工作原理计量泵的工作原理是通过泵体内的活塞或者螺杆运动，使流体被推送到出口。

在泵体的工作过程中，进口阀门打开，流体进入泵体，然后活塞或者螺杆运动，将流体推送到出口，出口阀门打开，流体流出。

当活塞或者螺杆运动到一定位置时，进口阀门关闭，出口阀门打开，流体被推送出去。

当活塞或者螺杆再次运动到另一位置时，出口阀门关闭，进口阀门打开，流体再次进入泵体，循环往复。

6. 应用领域计量泵广泛应用于化工、石油、制药、食品加工等领域。

它可以用于输送各种液体，如水、油、酸碱溶液等。

计量泵的输出流量和压力可以根据需要进行调整，适合于不同的工艺需求。

总结：计量泵是一种用于输送流体的设备，通过泵体内的活塞或者螺杆运动，将流体从低压区域推送到高压区域。

它由泵体、驱动装置、阀门和控制系统组成。

计量泵的工作原理是通过活塞或者螺杆的运动，使流体被推送到出口。

计量泵广泛应用于化工、石油、制药、食品加工等领域，适合于不同的工艺需求。

隔膜计量泵工作原理
隔膜计量泵是一种常用的流体输送设备，其工作原理如下：
1.泵的结构：隔膜计量泵由两个对称的工作腔、两个隔膜和一
个驱动装置组成。

工作腔和隔膜之间分别有液体进、出口和导流孔。

2.工作过程：当泵的驱动部件工作时，驱动装置带动轴，在每
个工作腔的一侧，由于压力的作用，隔膜向外凸起。

当隔膜凸起到一定程度时，液体进口阀关闭，液体开始从泵的出口流出。

同时，另一侧的工作腔由于被拉平的隔膜的作用，液体开始被吸入。

3.液体输送：由于驱动装置的连续工作，隔膜周期性地凸起和
拉平，使液体在泵内往复运动，从而实现液体的输送。

液体进、出口的阀门的开闭与隔膜的运动同步进行，保证泵内液体的流动方向。

4.自动控制：隔膜计量泵通常配有控制系统，通过控制装置对
驱动系统进行控制，可以实现流量、压力、速度等参数的自动调节，从而适应不同的工艺要求。

总之，隔膜计量泵通过隔膜的周期性运动，实现液体的往复运动和输送，具有稳定可靠、自动控制等特点，被广泛应用于化工、环保、石油等领域。

计量泵的基本工作原理计量泵是一种用于输送液体的设备，其工作原理是通过旋转机械部件来产生压力，将液体从低压区域输送到高压区域。

计量泵通常由泵体、驱动装置和控制系统组成。

一、泵体结构和工作原理计量泵的泵体通常由一个或多个腔室组成，腔室之间通过阀门或旋转机械部件进行连接。

泵体内部有一个或多个活塞或齿轮，通过转动或往复运动来改变腔室的体积，从而实现液体的吸入和排出。

1. 活塞计量泵活塞计量泵是一种通过活塞的往复运动来产生压力的泵。

当活塞向后移动时，泵腔的体积增大，形成负压，液体通过进口阀门进入泵腔；当活塞向前移动时，泵腔的体积减小，形成正压，液体通过出口阀门排出。

2. 齿轮计量泵齿轮计量泵是一种通过齿轮的旋转运动来产生压力的泵。

齿轮计量泵通常由一个驱动齿轮和一个从动齿轮组成，两个齿轮之间的间隙形成腔室。

当驱动齿轮旋转时，从动齿轮跟随旋转，液体通过进口阀门进入腔室，然后被齿轮的运动推出。

二、驱动装置计量泵的驱动装置通常由电动机、液压马达或气动马达等组成。

驱动装置通过提供动力，将能量传递给泵体内的机械部件，使其产生运动。

驱动装置的选择取决于泵的工作条件和要求。

三、控制系统计量泵的控制系统用于监测和控制泵的工作状态，以确保泵的稳定运行和精确计量。

控制系统通常包括传感器、控制器和执行器。

1. 传感器传感器用于监测泵的工作参数，如压力、流量、温度等。

传感器将监测到的数据传输给控制器，以便进行实时监控和调节。

2. 控制器控制器接收传感器的数据，并根据预设的参数进行计算和判断，控制泵的工作状态。

控制器可以实现自动控制、调节和报警功能，保证泵的安全运行。

3. 执行器执行器根据控制器的指令，控制泵体内的阀门或机械部件的运动。

执行器可以通过电磁阀、液压阀或气动阀等方式实现。

四、应用领域计量泵广泛应用于化工、石油、制药、食品、冶金等行业，用于输送各种液体，如化学品、石油产品、食品添加剂等。

计量泵的精确计量和稳定性能使其成为许多工业生产过程中不可或缺的设备。

计量泵的工作原理、结构特点及常见故障处理方法一、计量泵的定义计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体（特别是腐蚀性液体）一种特殊容积泵。

计量泵也称定量泵或比例泵。

计量泵属于往复式容积泵，用于精确计量的，通常要求计量泵的稳定性精度不超过±1%。

随着现代化工业朝着自动化操作、远距离自动控制这一形势的不断发展，计量泵的配套性强、适应介质（液体）广泛的优势尤为显得特出。

计量泵是流体输送机械的一种,其突出特点是可以保持与排出压力无关的恒定流量。

使用计量泵可以同时完成输送、计量和调节的功能,从而简化生产工艺流程。

使用多台计量泵,可以将几种介质按准确比例输入工艺流程中进行混合。

由于其自身的突出,计量泵如今已被广泛地应用于石油化工、制药、食品等各工业领域中。

二、计量泵的分类⒈根据过流部分⑴柱塞、活塞式⑵机械隔膜式⑶液压隔膜式⒉根据驱动方式⑴电机驱动⑵电磁驱动⒊根据工作方式⑴往复式⑵回转式⑶齿轮式4. 根据泵特点⑴特大机座⑵大机座⑶中机座⑷小机座⑸微机座其他的分类方式：电控型，气控型，保温型，加热型，高黏度型等5.计量泵的结构该泵的由电机、传动箱、缸体等三部份组成。

传动箱部件是由涡轮蜗杆机构、行程调节机构和曲柄连杆机构组成；通过旋转调节手轮来实行高调节行程，从而改变移动轴的偏心距来达到改变柱塞（活塞）行程的目的。

缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。

6.计量泵的工作原理电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座内作往复运动。

当柱塞向后死点移时，泵腔内逐渐形成真空，吸入阀打开，吸入液体；当柱塞向前死点移动时，此时吸入阀关闭，排出阀打开，液体在柱塞向进一步运动时排出。

在泵的往复顺还工作形成连续有压力、定量的排放液体。

7. 流量调节泵的流量调节是靠旋转调节手轮，带动调节螺杆转动，从而改变弓型连杆间的间距，改变柱塞（活塞）在泵腔内移动行程来决定流量的大小。

液压隔膜式计量泵原理
液压隔膜式计量泵是一种常用的流体传输设备，其工作原理如下：
1. 泵体结构：液压隔膜式计量泵由泵体、隔膜、进出口阀门和泵头组成。

泵体通常由金属材料制成，具有较强的耐腐蚀能力。

2. 工作原理：当液压隔膜式计量泵工作时，进口阀门打开，使流体从容器中进入泵体。

泵体的泵头被驱动，泵隔膜随之向前移动。

此时，泵头之间的压力使隔膜膨胀，将后腔与前腔分隔开。

3. 进行计量：当泵头推动隔膜向前移动到一定位置时，进口阀门关闭。

此时，泵头继续向前推动，将流体压入出口阀门。

由于隔膜的存在，进口流体和出口流体严格隔离，防止相互污染。

4. 回程过程：当泵头推动隔膜将流体压入出口阀门后，进口阀门重新打开，泵头开始向后回程。

此时，泵头之间的压力下降，隔膜恢复原状。

通过以上工作原理，液压隔膜式计量泵可以实现对流体的准确计量和传输。

由于隔膜的存在，泵体内外的流体严格隔离，减少了泄漏的可能性，保证了流体的纯净性。

同时，液压隔膜式计量泵结构简单、维护方便，被广泛应用于化工、石油、制药等行业中。

计量泵的基本工作原理计量泵是一种用于输送流体的机械设备，其主要功能是准确地控制流体的流量和压力。

计量泵通常由泵体、驱动装置、控制系统和计量仪表等组成。

下面将详细介绍计量泵的基本工作原理。

一、泵体结构和工作原理泵体是计量泵的主要部件，通常由进、出口管道、泵腔和阀门等组成。

泵腔内部通常有一个或多个活塞或齿轮，用于产生压力并推动流体的流动。

计量泵的工作原理基于泵体内部的活塞或齿轮运动。

当泵体的驱动装置启动时，活塞或齿轮开始运动，产生压力。

泵体的出口阀门打开，流体被推送出泵体，流经管道输送到目标位置。

二、驱动装置驱动装置是计量泵的核心部件，通常由电机或发动机等驱动泵体内部的活塞或齿轮运动。

驱动装置的运转速度和功率直接影响到计量泵的工作效率和输送能力。

根据具体的应用需求，驱动装置可以采用不同的类型和规格。

三、控制系统控制系统是计量泵的重要组成部分，用于控制泵体的工作状态和流体的流量。

常见的控制系统包括手动控制、自动控制和远程监控等。

手动控制方式需要人工操作来控制泵体的启停和流量调节；自动控制方式则根据预设的参数和传感器的反馈信号来实现泵体的自动控制；远程监控方式则可以通过互联网或无线通信技术实现对计量泵的远程监控和控制。

四、计量仪表计量仪表是计量泵中用于测量流体流量和压力的设备，常见的计量仪表有流量计、压力计和温度计等。

通过计量仪表可以实时监测和记录流体的流量和压力数据，以便进行后续的数据分析和处理。

五、应用领域计量泵广泛应用于化工、石油、制药、食品加工、环保等行业，主要用于输送各种液体和气体。

例如，在化工行业中，计量泵可以用于输送各种化学原料和溶剂；在石油行业中，计量泵可以用于输送原油和炼油产品；在食品加工行业中，计量泵可以用于输送食品原料和成品等。

六、优点和注意事项计量泵具有以下优点：1. 准确控制流体流量和压力，可实现精确的计量和调节。

2. 结构简单，维护方便，使用寿命长。

3. 适用于各种流体和介质，具有较好的适应性。

计量泵的基本工作原理计量泵是一种用于输送和计量液体的设备，广泛应用于化工、石油、食品、制药等行业。

它能够稳定、精确地输送液体，并且具有良好的耐腐蚀性能和可靠的工作性能。

下面将详细介绍计量泵的基本工作原理。

一、计量泵的结构组成计量泵主要由泵体、驱动装置、计量装置和控制系统等组成。

1. 泵体：计量泵的泵体通常由进、出口、泵腔和泵腔之间的阀门组成。

泵体的结构形式有不少种类，常见的有齿轮泵、柱塞泵、螺杆泵等。

2. 驱动装置：驱动装置通常由机电、减速器和联轴器等组成，用于提供泵体的动力。

3. 计量装置：计量装置主要由流量计和控制阀组成，用于测量和控制泵送液体的流量。

4. 控制系统：控制系统根据需要设定泵送液体的流量和压力，通过控制阀和驱动装置实现自动调节。

二、计量泵的工作原理计量泵的工作原理可以简单概括为：泵体通过驱动装置提供动力，使液体从进口处进入泵腔，然后通过计量装置进行计量，最后从出口处排出。

具体工作原理如下：1. 进料阶段：当驱动装置启动时，泵体的进口阀门打开，液体从进口处进入泵腔。

泵体的结构形式决定了液体的进入方式，例如齿轮泵的齿轮间隙、柱塞泵的柱塞往复运动等。

2. 计量阶段：液体进入泵腔后，通过计量装置进行计量。

流量计测量液体的流量，并将数据传输给控制系统。

控制系统根据设定值调节控制阀的开度，控制液体的流量和压力。

3. 排出阶段：当计量阶段结束后，泵体的出口阀门打开，液体从出口处排出。

排出的液体可以直接进入下游工艺中，或者通过管道输送到指定位置。

三、计量泵的特点和应用1. 特点：- 精确计量：计量泵能够稳定、准确地计量液体，具有较高的计量精度。

- 耐腐蚀性好：计量泵通常采用耐腐蚀材料创造，能够适应不同液体的输送要求。

- 工作稳定可靠：计量泵结构简单，工作稳定可靠，能够长期连续工作。

- 自动控制：计量泵配备控制系统，能够实现自动控制和远程监控。

2. 应用：- 化工行业：计量泵广泛应用于化工行业，用于输送酸、碱、溶剂等化工液体。
