计量泵原理及故障判断处理

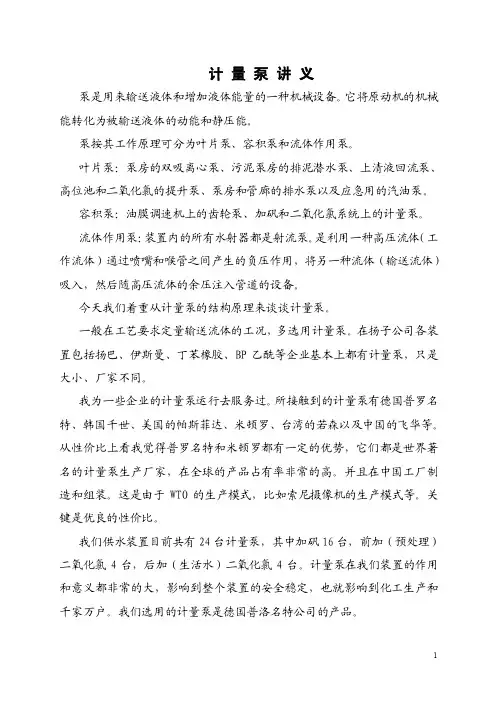

计量泵讲义泵是用来输送液体和增加液体能量的一种机械设备。
它将原动机的机械能转化为被输送液体的动能和静压能。
泵按其工作原理可分为叶片泵、容积泵和流体作用泵。
叶片泵：泵房的双吸离心泵、污泥泵房的排泥潜水泵、上清液回流泵、高位池和二氧化氯的提升泵、泵房和管廊的排水泵以及应急用的汽油泵。
容积泵：油膜调速机上的齿轮泵、加矾和二氧化氯系统上的计量泵。
流体作用泵：装置内的所有水射器都是射流泵。
是利用一种高压流体（工作流体）通过喷嘴和喉管之间产生的负压作用，将另一种流体（输送流体）吸入，然后随高压流体的余压注入管道的设备。
今天我们着重从计量泵的结构原理来谈谈计量泵。
一般在工艺要求定量输送流体的工况，多选用计量泵。
在扬子公司各装置包括扬巴、伊斯曼、丁苯橡胶、BP乙酰等企业基本上都有计量泵，只是大小、厂家不同。
我为一些企业的计量泵运行去服务过。
所接触到的计量泵有德国普罗名特、韩国千世、美国的帕斯菲达、米顿罗、台湾的若森以及中国的飞华等。
从性价比上看我觉得普罗名特和米顿罗都有一定的优势，它们都是世界著名的计量泵生产厂家，在全球的产品占有率非常的高。
并且在中国工厂制造和组装。
这是由于WTO的生产模式，比如索尼摄像机的生产模式等。
关键是优良的性价比。
我们供水装置目前共有24台计量泵，其中加矾16台，前加（预处理）二氧化氯4台，后加（生活水）二氧化氯4台。
计量泵在我们装置的作用和意义都非常的大，影响到整个装置的安全稳定，也就影响到化工生产和千家万户。
我们选用的计量泵是德国普洛名特公司的产品。
下面我们就来谈谈计量泵。
首先向大家介绍注射器和打气筒原理，引出计量泵。
计量泵属于往复泵，是一种容积式泵，它是依靠泵头内的隔膜作往复运动，来改变工作室的容积，从而实现液体的输送。
隔膜往返一次，形成真空吸附与推挤现象，完成吸入和排出过程各一次，称为一个工作循环，当隔膜不断地作往复运动，泵就能不断地输送液体。
一、计量泵的结构原理1、电动机的传动机构蜗轮蜗杆的原理首先看看电动机的传动方向，再看看电动机是如何带动计量泵的。
米顿罗G系列M型隔膜计量泵使用说明书GM_HC.339-0080-000.02_2013.RevG
2.2 泵的保存
临时性保存 ( 少于六个月 )
在原来包装内部加 一 层保护，从而与外界环境隔离 。 如在潮湿气候条件下，校长期保存程
序进行 。 长期性保存(长于六个月 ) 设备保存的基本条件是防止内、外部零件的腐蚀 。 此类腐蚀是由昼夜变化、季节变化所造
成的 。 阻止由于此类变化引起的水蒸汽和其他有害 气 体的产生是不现实的，所以必须保护设备
吸程
最大吸程 2m 水柱
3
第 2 节安装
2 . 1 开箱
当承运人接受泵时，泵就将从工厂或代理商的仓库运往用户 。一 切在运输过程中发生的损
坏，客户都应立即通知承运人并要求索赔 。
在正式接收前，仔细检查运输包装，确认在运输过程中没有发生损坏 ， 打开包装，确认所 有物品包括 附件都完好，数量正确，并与装箱单核对无误 。
图 11 GM0002 -GM0010 高粘度液力端
囱 12
GM0025- GM0050 PVC , PVDF
&混合物液力端
图 13 GM0025 -G M0050 不锈钢和浆料液力端 图 14 GM0025-G M0050 高粘度液力端 图 15
图
GM 0090-GM0500 中间段 16 GM0090-G M0500 PVC , PVDF
维修或更换将以现场服务或设备返广两种形式进行 I 视具体情况而定 。
自
第 1 节说明
川综述
录
'A
1. 2
工作原理
句， ， 缸句‘ d
1.3性能参数 第 2 节安装
2. 1 开箱
A丛寸
A"丁 A寸 U，、dp3roforor00
2 .2
2.3
2.5
米顿罗电磁计量泵介绍方案
电磁计量泵维修
备件包 Pro Pac™
• 隔膜Liquifram™ • 单向止回阀组件 • 压环 / 套环 • 泵头安装螺栓 • 安装指导 • 轴封
电磁计量泵的安装
装箱内容 安装注意事项 启动 流量标定
Company Confidential 内部资料，汉胜版权所有，翻录仿用必究
电磁计量泵安装
装箱内容
电磁计量泵 16 英尺 (5m) 进、出口软管（316SS 泵头除外) 带滤网脚阀 注射阀 进、出口阀 (4FV, B4FV, 3FV等) 安装操作手册 进口软管陶瓷配重
计量泵的选型
泵头和连管代码: 351TI
5 = 0.5 9 = 0.9 6 = 1.8 1 = 3.0
Company Confidential 内部资料，汉胜版权所有，翻录仿用必究
计量泵的选型
泵头材质代码: 351TI
0 = Acrylic 2 = PVDF / PolyprelTM 3 = PDVF / PTFE 8 = PVC / PolyprelTM
电磁计量泵维修
更换备件包RPM Pro Pac™ 更换隔膜Liquifram™
Company Confidential 内部资料，汉胜版权所有，翻录仿用必究
电磁计量泵维修
电磁计量泵预防性检修
每年需更换备件包括:
单向止回阀组件 隔膜Liquifram™ 进、出口压环
套环 泵头安装螺栓 轴封
Company Confidential 内部资料，汉胜版权所有，翻录仿用必究
电磁计量泵安装
吸入提升式安装
出口注射阀必须垂直 安装 脚阀必须垂直安装 进口管路必须直，不 可弯曲和扭曲 最大提升高度 5 英尺 (1.5m)水柱

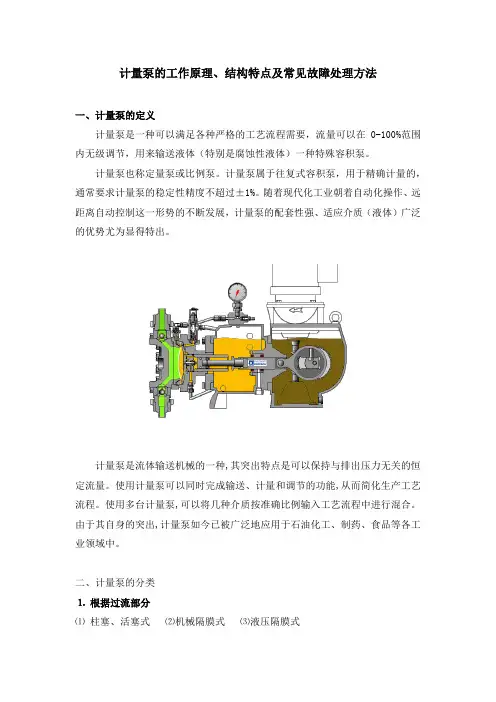

计量泵的工作原理、结构特点及常见故障处理方法
计量泵的工作原理、结构特点及常见故障处理方法一、计量泵的定义计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体（特别是腐蚀性液体）一种特殊容积泵。
计量泵也称定量泵或比例泵。
计量泵属于往复式容积泵，用于精确计量的，通常要求计量泵的稳定性精度不超过±1%。
随着现代化工业朝着自动化操作、远距离自动控制这一形势的不断发展，计量泵的配套性强、适应介质（液体）广泛的优势尤为显得特出。
计量泵是流体输送机械的一种,其突出特点是可以保持与排出压力无关的恒定流量。
使用计量泵可以同时完成输送、计量和调节的功能,从而简化生产工艺流程。
使用多台计量泵,可以将几种介质按准确比例输入工艺流程中进行混合。
由于其自身的突出,计量泵如今已被广泛地应用于石油化工、制药、食品等各工业领域中。
二、计量泵的分类⒈根据过流部分⑴柱塞、活塞式⑵机械隔膜式⑶液压隔膜式⒉根据驱动方式⑴电机驱动⑵电磁驱动⒊根据工作方式⑴往复式⑵回转式⑶齿轮式4. 根据泵特点⑴特大机座⑵大机座⑶中机座⑷小机座⑸微机座其他的分类方式：电控型，气控型，保温型，加热型，高黏度型等5.计量泵的结构该泵的由电机、传动箱、缸体等三部份组成。
传动箱部件是由涡轮蜗杆机构、行程调节机构和曲柄连杆机构组成；通过旋转调节手轮来实行高调节行程，从而改变移动轴的偏心距来达到改变柱塞（活塞）行程的目的。
缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。
6.计量泵的工作原理电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座内作往复运动。
当柱塞向后死点移时，泵腔内逐渐形成真空，吸入阀打开，吸入液体；当柱塞向前死点移动时，此时吸入阀关闭，排出阀打开，液体在柱塞向进一步运动时排出。
在泵的往复顺还工作形成连续有压力、定量的排放液体。
7. 流量调节泵的流量调节是靠旋转调节手轮，带动调节螺杆转动，从而改变弓型连杆间的间距，改变柱塞（活塞）在泵腔内移动行程来决定流量的大小。
米顿罗1计量泵讲义1.
50 63 80
100
125 160
KQJ系列计量泵型号表示方法及含义
1. 单缸或同参数的多缸串联 KQ JZ M - 3× 160/ 2 2-压力（MPa） 160-流量（l/h） 3-缸数（单缸不标注） M-缸头形式（柱塞式不标注，M为隔膜式） JZ-机座号 （微-Ｗ、小-Ｘ、中-Ｚ、大-Ｄ、特大-Ｔ） KQ-凯泉系列泵
0.09～ 6600
±1 -50～150 -30～400 ±1 -30～150 PTFE PTFE
N型曲轴
重庆水泵厂 本溪水泵厂
0.2～ 30000
N型曲轴
计量泵发展历史
九十年代末二十一世纪初，计量泵迎来了新的发 展时期，诞生了许多计量泵生产厂家 1.淮安市华胜计量泵有限公司 2.合肥通用机械研究所特种泵业公司 3.沈阳双环泵业有限公司 4.上海申贝泵业制造有限公司 5.浙江爱力浦泵业有限公司 6.日照市大华流体机械有限公司
500 0.63 1.6 630 0.5 1.25 800 0.4 1.0 1000 0.32 0.8 Na=100 Nb=123
800 1.6 3.2 1000 1.3 2.5 1250 1 2 1600 0.8 1.6 Na=91 Nb=115
1250 3.2 6.3 1600 2.5 5 2000 2 4 2500 1.6 3.2 Na=92 Nb=119
国内外主要制造厂
制造厂 美国Milton Roy 公司 美国Pulsa Feeder 公司 美国Durco公司 系列 全系列 各Pulsa 计量 最大流 最大出口 型式 使用温度℃ 精度 隔膜材料 行程调节机构 量l/h 压力MPa % 0.024～ PTFE合 改变蜗轮倾斜 50 ≤240 隔膜式 ±0.5 10056 成橡胶 角 0.25～ PTFE等、改变传动连杆 35.1 隔膜式 -40～371 ±1 5470 金属 支点 1.4～ 3000 42 ≤371 ±0.5 弹簧凸轮
米顿罗计量泵检修规程(完结版)

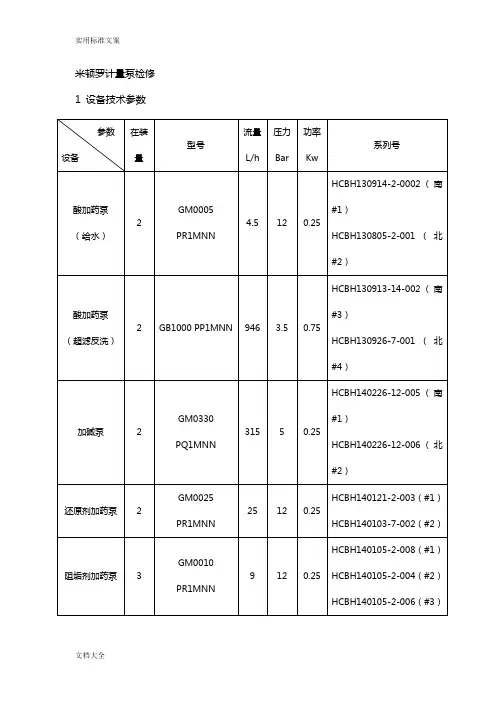

米顿罗计量泵检修1 设备技术参数2 型号含义GM 0005 P R 1 M N N无其他选项（标配）手动调节冲程长度（标配）可选底座不同规格电机进出口连接方式（插管接口）泵头材料（PVC液力端）最大流量（5L/H）GM、GB两大系列（GM系列）3 设备说明3.1 综述3.1.1 GM系列机械隔膜计量泵是往复式化合物投加泵，输送流量达500L/h，压力达12Bar。
这种泵的特点是机械驱动隔膜，取消了物料侧的隔膜护盘。
3.1.2冲程调节机构基于可变偏心机构的工作原理，替代了传统的有效冲程调节的设计形式。
这种设计显著地减小了压力和流量的脉冲程度。
在10%--100%的流量范围内，稳定精度为额度流量的±2%。
3.1.3 GM泵及泵部件如下图：包括电机、机械驱动机构、泵头。
泵头与机械驱动机构之间的油封保证齿轮润滑油无泄漏。
3.1.4冲程调节手柄可以手动调节流量。
1 电机2 机械驱动机构3 泵头4 冲程调节手柄5 中间段6 进口单向阀组件GM泵组成7 出口单向阀组件8 冲程锁紧螺钉3.2 工作原理冲程调节原1 蜗杆 5 隔膜2 蜗轮 6 冲程长度=二倍偏心距3 偏心机构7 冲程最靠后位置4 连杆8 冲程最靠前位置GM泵由两大部分组成，驱动端和泵头。
输出流量取决于驱动端的冲程速度，泵头尺寸和冲程长度。
无论泵在运行或停止状态，均可通过调节冲程调节手柄改变冲程长度，驱动端根据可变偏心机构原理工作。
电机通过蜗杆（1）、蜗轮（2）减速，驱动偏心机构，偏心机构将蜗轮的旋转运动转换成连杆（4）的直线往复运动。
当冲程为0%时，连杆轴（B）与蜗杆轴（A）对齐，所以连杆没有直线往复运动。
当冲程为100%时，连杆轴（B）与蜗杆轴（A）之间会产生偏心距，导致连杆产生直线运动。
隔膜组件与连杆采用机械方式连接，与连杆同时进行直线往复运动。
在吸入冲程时，隔膜开始向后运动，泵头内的压力降低，当泵头内压低于吸液管路压力时，吸入口单向阀球被向上“推开”，进口管路中的介质进入泵头腔室内。
计量泵检修规程
（E-P0126）mRoyB型隔阂计量泵维护检修规程2023年5月1.总则本规程合用于Milroyal B 型计量泵的维护、检修。
1.1工作原理概述驱动装置带动泵柱塞, 通过柱塞的往返行程, 将液体吸入和排出。
在吸入行程, 柱塞在泵头腔中产生负压, 将液体经入口止回阀吸入泵头腔；在排出行程, 柱塞前移, 在液体上加压, 经出口止回阀排出。
1.2设备结构简介1MilroyalB 型计量泵为往复型容积控制泵计量泵由下列部件组成:2电动机3机械传动部分（驱动端）4液力端部件（液力端）1.3设备技术性能结构特性及技术性能见表2.设备完好标准2.1零部件。
2.1.1机组零部件齐全, 质量符合规定。
2.1.2电器、仪表、计量齐全, 灵敏准确。
2.1.3泵的连接、过流部件蜗杆、蜗轮、连杆、十字头、隔阂等装配质量符合技术规定。
2.1.4泵壳体、泵体无明显擦伤及冲刷、腐蚀。
2.1.5油位指示清楚、润滑、冷却、介质管路畅通, 阀门灵活好用。
2.1.6轴承装配符合技术规定。
2.2设备性能。
2.2.1运营平稳、无振动、摩擦和异常响声。
2.2.2压力、流量稳定、设备生产能力达成铭牌规定。
2.2.3隔阂无异常破损或严重泄漏。
2.2.4润滑系统畅通, 油质符合规定。
2.2.5泵座、地脚螺栓无松动现象。
2.3技术资料。
2.3.1设备档案齐全、准确。
档案涉及:（1）目录。
（2）安装使用说明书, 设备制造合格证, 设备调试记录等。
（3）设备履历卡片。
（4）设备结构及易损件图样。
（5）设备运营累计时间记录。
（6）历年设备缺陷及事故情况记录。
（7）设备检修, 实验与技术签定记录。
（8）设备评级记录。
（9）设备润滑记录。
2.3.2操作规程, 检修规程齐全。
2.4设备及环境。
2.4.1设备、管道静密封点无泄漏, 动密封达成《化学工业设备动力管理规定》标准。
2.4.2基础完整、泵座内无杂物。
2.4.3设备整洁干净, 管线标记分明。
2.4.4泵体周边干净无积水、油迹及其它杂物。
米顿罗计量泵检修规程(完结版)

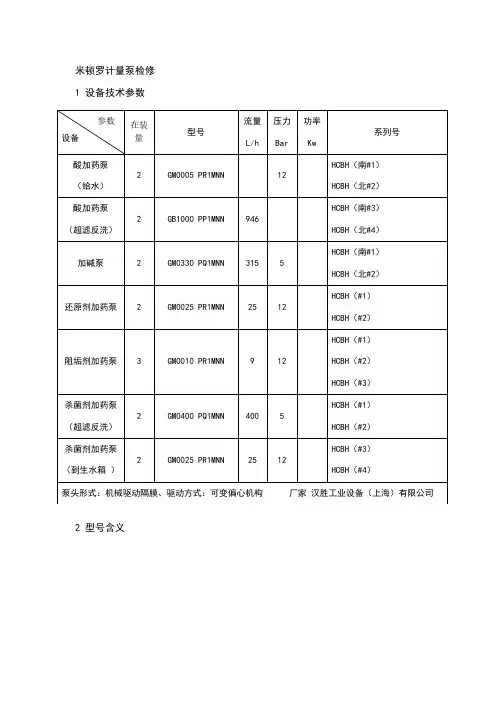

米顿罗计量泵检修1 设备技术参数2 型号含义GM 0005 P R 1 M N N无其他选项（标配）手动调节冲程长度（标配）可选底座不同规格电机进出口连接方式（插管接口）泵头材料（PVC液力端）最大流量（5L/H）GM、GB两大系列（GM系列）3 设备说明综述GM系列机械隔膜计量泵是往复式化合物投加泵，输送流量达500L/h，压力达12Bar。
这种泵的特点是机械驱动隔膜，取消了物料侧的隔膜护盘。
冲程调节机构基于可变偏心机构的工作原理，替代了传统的有效冲程调节的设计形式。
这种设计显著地减小了压力和流量的脉冲程度。
在10%--100%的流量范围内，稳定精度为额度流量的±2%。
GM泵及泵部件如下图：包括电机、机械驱动机构、泵头。
泵头与机械驱动机构之间的油封保证齿轮润滑油无泄漏。
冲程调节手柄可以手动调节流量。
1电机2机械驱动机构3泵头4冲程调节手柄5中间段6进口单向阀组件7出口单向阀组件8冲程锁紧螺钉工作原理冲程调节原1蜗杆5隔膜2蜗轮6冲程长度=二倍偏心距3偏心机构7冲程最靠后位置4连杆8冲程最靠前位置GM泵由两大部分组成，驱动端和泵头。
输出流量取决于驱动端的冲程速度，泵头尺寸和冲程长度。
无论泵在运行或停止状态，均可通过调节冲程调节手柄改变冲程长度，驱动端根据可变偏心机构原理工作。
电机通过蜗杆（1）、蜗轮（2）减速，驱动偏心机构，偏心机构将蜗轮的旋转运动转换成连杆（4）的直线往复运动。
当冲程为0%时，连杆轴（B）与蜗杆轴（A）对齐，所以连杆没有直线往复运动。
当冲程为100%时，连杆轴（B）与蜗杆轴（A）之间会产生偏心距，导致连杆产生直线运动。
隔膜组件与连杆采用机械方式连接，与连杆同时进行直线往复运动。
在吸入冲程时，隔膜开始向后运动，泵头内的压力降低，当泵头内压低于吸液管路压力时，吸入口单向阀球被向上“推开”，进口管路中的介质进入泵头腔室内。
当吸入冲程结束，隔膜运动瞬间停止，泵头内的压力与进口管路中的压力相同，吸入口单向阀复位。
米顿罗计量泵工作原理及检修
工作原理
通过旋转调节手柄移动控制柱塞“G”,使旁路开口“H”能在整
个柱塞行稈所希望的百分比位置关闭,从而实现排出流量 0~100%的调节。当冲程调至100%时,旁路开口在每个吸 入冲程的终了时打开,然后在排出冲程的起始时,旁路开口 立即关闭,使整个冲程产生的容积变化都施加到隔膜上。 当冲程调至50%流量时,旁路开口在柱塞至吸入冲程一半时 才打开,排出冲程时柱塞所推动的液压油在第一个50%冲程 时,通过打开的旁路口“H”回到油箱中,之后旁路开口“H"被控 制柱塞关闭。第二个50%冲程所产生的容积变化将施加到 隔膜上,所以只有50%的出口流量。当冲程调至0%,也可采 用同样方法进行分析。即所有液压油都被旁路到油箱中。
故障检修
泄放阀阀头更换
如果泵内置泄放阀长时间泄放,则泵 头可能会磨损,导致流量和排放压力不 稳定,此时应更换阀头。即使没有发生 进一步磨损,仍建议每年更换内置释放 阀组件。 拆卸 1,拧松并拆下泄放阀螺塞。 2,拧松并拆下泄放阀调节螺钉。 3.拆下泄放阀弹簧,可能需要镊子将弹 簧从泄放阀口拉出。 4.用镊子或“反复起动”电机将泄放阀 阀头松动,使油通过泄放口将阀头浮出 螺纹孔
图3
故障检修
止回阀更换
在对计量泵,或管路进行维修操作前,应断开泵电源。应确保或管路系统 中的危险液体不会溢出与人相接触,应使用合适的防护设施。在进行拆卸 前应确认没有压力。
重新组装(参见图3) 1.要安装组件,将销紧螺母在阀肩部就位,以使销紧螺母面上的凹进部分与组件中O 形圈槽(下部切割螺)相邻 2,确认螺旋开口垫圈螺线为逆时针盘绕,将螺旋开口垫圈放到销紧螺母的凹进部分 ,使劲向下推,尽可能到凹处 3.在螺旋开口垫上装一个新的O形图。 注意：为了确保密封无泄露,每次拆止回阀时应使用新的O形圈和弹簧垫圈。 4.将阀组件拧入泵头,直到O形大约与系头顶部等高。然后再拧一圈多,以便将管螺 纹孔与连按管对准 警告：入口和出口止回阀组件并不相同,应确认正确的组件被拧到正确的口上,(出 口阀在顶部有六角螺帽,进口阀则没有)。如果止回阅组件安装到了错误的口上, 将导致:(a)泵机构立即严重坏:(b)泵送行为相反(从出口管路进到进口管路) 5,在完成管路连接后,牢固拧紧锁紧螺母至泵头,以使O形圈被压紧在泵头螺斜口内。
米顿罗计量泵工作原理及检修[研究材料]
峰谷书屋
11
常规维护
隔膜
MROY XW PTFE隔膜非常酎用,通常可用几年,但作为预 防性措施, nroy Xw隔膜与止回阀一起每年更换,它们可 使用同样的更换时间安排。泄放阀阀头
峰谷书屋
1
米顿罗计量泵工作原理及故障诊断
ቤተ መጻሕፍቲ ባይዱ
性能参数及特性 最大流量：30LPH 最高压力：211Bar 稳态精度：10%-100%流量范围内，稳态精度为±1%额 定流量 驱 动：液压旁路设计，无论运行或停机，均可从 0%-100%进行流量调节 泵头形式：液压驱动隔膜
安全阀：可调内部压力释放阀 润 滑：Mobil Gear 630 或220#齿轮油
3,确认电机与曲柄的运行噪音。如有不正 常噪音,请查询“故障查询
4.在冲程为0%处运行计量泵约15分钟
5.在冲程为50%处,运行计量泵的1/2~1-2 小时,使油升温
6.检查出口管路中的流量
7.调节冲程至100%,运行10-20分钟
注意:千万不可将冲程调至大于100%
8.调至冲程至30~40%,运行数分钟,再增 大至100%,运行10分钟

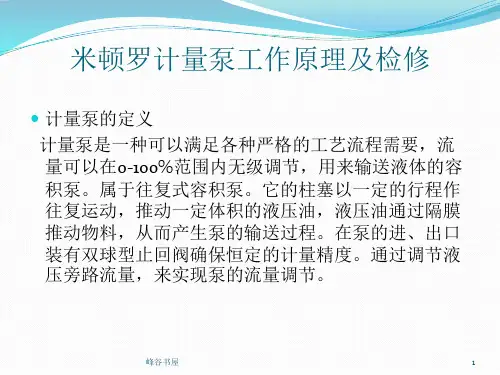

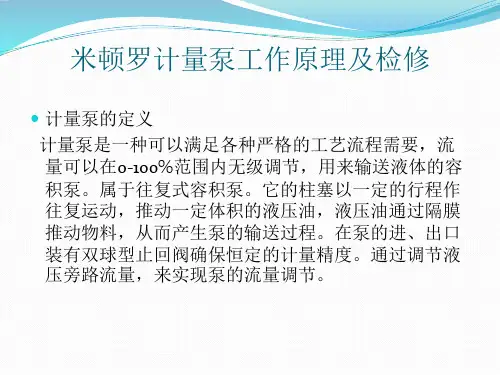

米顿罗计量泵工作原理及检修
计量泵的定义 计量泵是一种可以满足各种严格的工艺流程需要，流 量可以在0-100%范围内无级调节，用来输送液体的容 积泵。属于往复式容积泵。它的柱塞以一定的行程作 往复运动，推动一定体积的液压油，液压油通过隔膜 推动物料，从而产生泵的输送过程。在泵的进、出口 装有双球型止回阀确保恒定的计量精度。通过调节液 压旁路流量，来实现泵的流量调节。
备件： 1入口止同阀 1出口止回阀 1隔膜 2止回网O形圈 2螺旋开口垫圈 1释故阀座O形圈 1控制柱塞O形圈 1控制柱塞支撑环 1封盖O形圈
