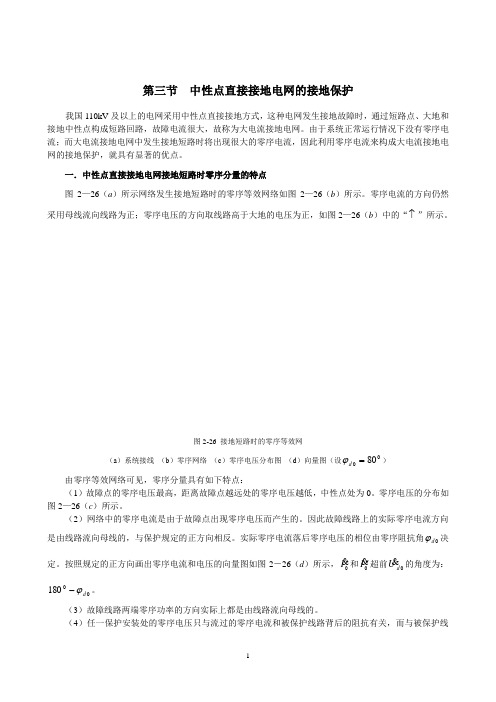

第三节 中性点直接接地电网的接地保护我国110kV 及以上的电网采用中性点直接接地方式，这种电网发生接地故障时，通过短路点、大地和接地中性点构成短路回路，故障电流很大，故称为大电流接地电网。
由于系统正常运行情况下没有零序电流；而大电流接地电网中发生接地短路时将出现很大的零序电流，因此利用零序电流来构成大电流接地电网的接地保护，就具有显著的优点。
一．中性点直接接地电网接地短路时零序分量的特点图2—26（a ）所示网络发生接地短路时的零序等效网络如图2—26（b ）所示。
零序电流的方向仍然采用母线流向线路为正；零序电压的方向取线路高于大地的电压为正，如图2—26（b ）中的“↑”所示。
图2-26 接地短路时的零序等效网（a ）系统接线 （b ）零序网络 （c ）零序电压分布图 （d ）向量图（设0080=d ϕ）由零序等效网络可见，零序分量具有如下特点：（1）故障点的零序电压最高，距离故障点越远处的零序电压越低，中性点处为0。
零序电压的分布如图2—26（c ）所示。
（2）网络中的零序电流是由于故障点出现零序电压而产生的。
因此故障线路上的实际零序电流方向是由线路流向母线的，与保护规定的正方向相反。
实际零序电流落后零序电压的相位由零序阻抗角0d ϕ决定。
按照规定的正方向画出零序电流和电压的向量图如图2－26（d ）所示，0I '和0I '' 超前0d U 的角度为：00180d ϕ-。
（3）故障线路两端零序功率的方向实际上都是由线路流向母线的。
（4）任一保护安装处的零序电压只与流过的零序电流和被保护线路背后的阻抗有关，而与被保护线路的零序阻抗及故障点的位置无关。
以保护1所在的A 母线上的零序电压为例，0.100)(B A Z I U '-= ，0.1B Z 为变压器1B 的零序阻抗。
（5）零序分量受系统运行方式的影响小。
当电力系统运行方式变化时，如果送电线路和中性点接地的变压器数目不变，则零序阻抗和零序等效网络就是不变的；但此时系统的正序阻抗和负序阻抗要随着运行方式而变化。
