氯化钾镀锌发雾的原因及对策

A'常见13 种氯化钾镀锌故障分析告诉你答案本篇汇总了氯化钾镀锌的常见故障，包括镀层不光亮、发雾、结合力差、烧焦、黑色条纹、厚度不均、脆性、沉积速度慢、分散能力差、镀液浑浊等。

介绍了这些疵病的产生原因及其处理方法。

提出了应加强工艺管理、认真做好镀液维护、定期进行净化等措施，以期避免或减少故障发生。

氯化钾镀锌是由最早的无氰氯化铵镀液发展而来的一种无铵弱酸性光亮镀锌工艺。

其优点是：(1) 镀液导电性好，槽压低，节省电能;(2) 镀层结晶细致、光亮、平整;(3) 电流效率高，沉积速度快;(4) 镀液分散能力好;(5) 适用于铸件直接电镀;(6) 废水处理简便，解决了环境污染的问题。

因此，氯化钾镀锌在工业上得到了广泛应用。

但是，在日常生产中难免会发生质量故障，主要原因在于镀液维护不力，组分失调或受到有害杂质干扰，以及工件前处理不良。

本篇拟就氯化钾镀锌中常见故障的产生原因及其处理方法进行汇总和介绍。

各种常见故障的产生原因及其处理方法1. 镀层不光亮产生原因：(1) 镀液浓度过低(即氯化锌、氯化钾和硼酸的含量均低);(2) 光亮剂不足;(3) pH 过高;(4) 镀液温度过高;(5) 阴极电流密度小;(6) 金属铁杂质多;(7) 有机杂质多。

处理方法：(1) 通过分析，补加氯化锌、氯化钾和硼酸至工艺规范;(2) 适当添加光亮剂;(3) 用稀盐酸溶液调节pH 至工艺规范;(4) 降低镀液温度至工艺规范;(5) 适当提高阴极电流密度;(6) 加入0.5 ~ 2 mL/L的双氧水(w = 30%),充分搅拌后，用w = 5% 的氢氧化钠调节pH 至 6.2，沉淀、过滤后可除去氢氧化铁;(7) 在镀液温度为45 °C 时加入 1 ~ 3 g/L 活性炭,搅拌约30 min 后过滤;或采用高锰酸钾法处理, 即先用稀盐酸调低pH 至3 ~ 4, 然后在搅拌的情况下将溶有0.5 ~ 1 g/L 高锰酸钾的热水均匀加入镀液中,再继续搅拌30 min ,然后静置过滤,可除去有机物。

电镀金色起雾的解决方法及维修流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电镀金色起雾问题的解决方案与维修流程在金属制品的表面处理中，电镀金色是一种常见的工艺，它可以使产品呈现出高贵、典雅的金色外观。

氯化钾镀锌主要成分及工艺条件的控制前言氯化钾镀锌是上世纪80年代发展起来的一种光亮镀锌工艺。

近年来,我国在电镀添加剂研究开发上取得了显著进展,使得氯化钾镀锌工艺水准达到一个全新的高度,例如:LAN-930氯化钾镀锌工艺较为成功地解决了传统氯化钾镀锌工艺的3大难题:(1)镀层的耐盐雾试验性能比碱性镀锌差;(2)添加剂的分解产物多;(3)铁杂质易超标。

新型氯化钾镀锌添加剂的使用,降低了电镀生产厂商的生产成本,促进了国内电镀锌工艺朝更利于节约成本且环境友好的方向发展。

1·氯化钾镀锌成分及工艺条件的控制氯化钾镀锌工艺的常用配方的工艺条件范围是比较宽广的,其主要成分及工艺条件为:氯化锌30~80g/L,氯化钾180~280g/L,硼酸20~30g/L,添加剂适量,pH值4.5~6.0,10~50℃。

1.1 氯化钾镀锌液主要成分的控制1.1.1 氯化锌氯化锌系主盐,溶于水中会大量放热。

当溶液的pH值≥6.2时,有沉淀产生。

锌离子的质量浓度≥90g/L 时,光亮电流密度范围扩大,但镀液的分散能力和深镀能力会有所下降。

锌离子的质量浓度较低时,光亮电流密度的上限下降,高电流密度区易烧焦,此时的深镀能力较好,但镀层沉积速率较慢。

可增加阳极面积,同时保持镀液较低的pH值,从而使锌离子的质量浓度逐渐上升。

对挂镀而言,当氯化锌的质量浓度为60~70g/L 时,镀液的分散能力最好。

氯化钾镀锌液中无强配位剂,其分散能力和深镀能力不如氰化物镀锌,更加不如无氰碱性锌酸盐镀锌。

有人喜欢在氯化钾镀锌液中加入少量氯化铵,但镀液中加入氯化铵后其分散能力和深镀能力均无改善;又会增加电镀废水的达标难度,所以当使用优良氯化钾镀锌光亮剂时,一般不建议加入氯化铵。

1.1.2 氯化钾氯化钾是弱的配位剂和导电盐,其质量浓度应适当。

当其质量浓度恰当时,镀液的导电性最好,过多或过少都会降低镀液的电导率,从而影响镀液的分散能力和深镀能力。

大量氯离子的存在能增加阴极极化,提高镀液的分散能力和深镀能力,促进阳极的正常溶解。

氯化物镀锌常见故障处理1镀层发花或起泡，结合力差产生原因：前处理除油除锈不净。

应加强镀前处理，选择良好的化学除油、电解除油工序和酸洗除锈工序。

2镀层光亮度差产生原因：①光亮剂不足；②镀液中有机杂质污染。

应通过霍耳槽试验确定补给光亮剂和开缸剂的补充量，通常霍耳槽试片高中区镀层光亮度差，就必须补加开缸剂，若试片低区镀层光亮度差，甚至发暗，则必须补加光亮补给剂。

若补充光亮剂后无济于事，则可能是有机杂质的污染，必须用活性炭处理后再补加光亮添加剂。

3镀层易烧焦，电流密度开不大产生原因：①镀液pH值高；②锌含量过低；③硼酸含量低。

可通过分析镀锌液的成分进行调整，消除上述故障。

4镀层粗糙有麻点产生原因：镀液中有固体杂质。

过滤镀液可消除上述故障。

注意镀锌阳极必须加套阳极袋。

5镀层覆盖能力差，孔内及凹处无镀层产生原因：①光亮剂不足。

可通过霍耳槽试验确定光亮剂的补充量。

②镀液中氯化钾(钠)含量过低。

可通过化学分析，调整氯化钾(钠)含量。

③镀液温度过高；暂停生产或采用冷却措施，降低槽液温度。

④铅杂质污染。

通过霍耳槽试验确定后用锌粉处理或小电流电解处理。

同时重要的是要查明引入铅杂质的原因--检查氯化锌和锌阳极的纯度。

6镀层灰暗氯化物镀锌零件用稀硝酸出光后，低电流密度区发黑发暗的原因：镀液中有铜杂质。

可以往镀液中加锌粉处理或小电流电解处理，消除铜杂质的影响。

7镀层有白雾、黑点稀硝酸出光后，高电流密度区发黑或呈棕色。

产生原因：镀液中有铁杂质。

可用双氧水处理过滤。

8光亮剂消耗量增大产生原因：①镀液温度高。

最好采用冷却措施将降低槽液温度或采用间歇生产；②镀液中氯化钾、氯化锌含量过高，使镀液浊点降低，光亮剂析出。

通过分析镀液成分，稀释镀液；③工件除油不净，将大量油污带入镀液中，消耗光亮添加剂中的载体光亮剂。

保证镀锌零件电镀前除油要彻底。

9镀层有条纹产生原因：①光亮剂失调，配槽时添加剂严重不足。

可通过霍耳槽试验，补充添加剂的用量。

浅谈氯化钾镀锌1 前言氯化钾镀锌是目前最主要的镀锌工艺之一, 镀锌层的整平性和光泽性较好, 电流效率较高, 废水处理简单, 特别是能在锌铁件、洋火件等表面处理难度较大的基材上镀覆。

因此, 氯化钾镀锌工艺得到广泛应用。

2 氯化钾镀锌工艺参数的影晌及控制2.1 镀液主要成分作用与控制(1) 氯化锌氯化锌是钾盐镀锌的主盐。

氯化钾浓度高, 允许电流密度范围大, 沉积速率快, 但镀液分散能力和深镀能力降低; 氯化锌浓度低, 浓差极化较大, 分散能力和深镀能力有所改善, 但允许电流密度范围变小, 沉积速率减小, 且高电流密度区容易烧焦等。

因此, 适宜的氯化锌浓度为40～70 g/L。

更为关键的是, 严格控制氯化锌/氯化钾在1:(3～5)为宜。

(2) 氯化钾氯化钾在钾盐镀锌液中既是配位剂又是导电盐,适当提高其含量可提高镀液的导电能力和分散能力。

但其含量高时,会使高电流密度区易出现烧焦,尤其是由于盐析作用使添加剂中载体光亮剂溶解度降低而析出,恶化镀层质量,且降低添加剂产生的光亮作用。

若氯化钾含量太低,会使镀液导电性和分散能力降低。

因此,一般钾盐镀锌工艺配方中氯化钾200～250g/L,最重要的是控制氯化锌/氯化钾的比值在较佳的工艺范围内。

(3) 硼酸硼酸在钾盐镀锌液中是缓冲剂,稳定镀液的pH值, 且在阴极膜中还能起弱配位作用, 对镀层沉积有催化作用。

其含量允许范围较大, 为25～40g/L。

但含量高时, 在温度偏低时容易结晶析出。

2.2 添加剂的影晌和控制市售钾盐镀锌添加剂种类繁多, 但其作用机理和组成基本相同, 都是由主光亮剂、载体光亮剂、辅助光亮剂、应力消除剂等有机物按一定比例复配而成的。

(1) 主光亮剂主光亮剂属于芳香酮类化合物, 能吸附于阴极表面, 增大阴极极化, 使锌镀层结晶细致。

使用比较多的, 如苄叉丙酮、邻氯苯甲醛、对氯苄叉丙酮等。

主光亮剂不溶于水, 要通过载体助溶、增溶、扩散到镀液中发挥其作用。

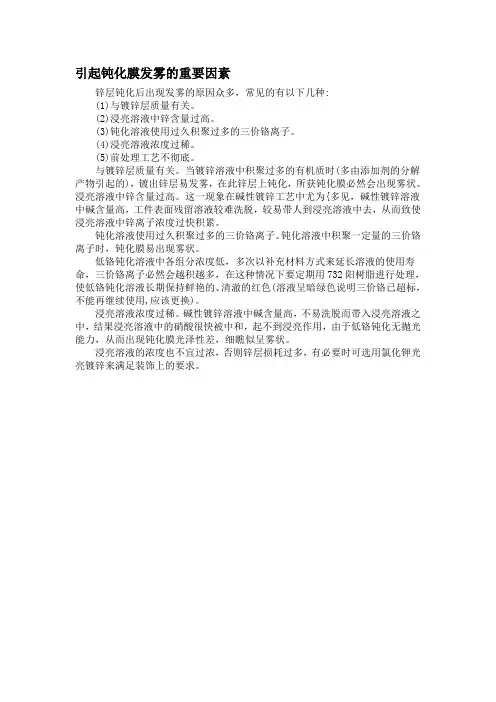

氯化钾镀锌故障排除一例常德华【摘要】氯化钾镀锌彩色钝化（六价铬）后得到的是颜色鲜亮的彩虹色,但在生产中,零件钝化烘干后钝化膜表面有一层白雾状的物质,尤其在孔周围的位置这种现象更为明显,经过分析查找发现,原因是钝化溶液中带入的电镀溶液中的有机物（光亮剂）及其分解产物过多。

【期刊名称】《科技风》【年(卷),期】2011(000)021【总页数】1页(P37-37)【关键词】钝化液;有机物及其分解产物【作者】常德华【作者单位】陕西凌云电器集团有限公司,陕西宝鸡721006【正文语种】中文【中图分类】TQ153.15氯化钾镀锌工艺镀液为不含络合剂的单盐镀液，废水易处理；电流效率高，沉积速度快，镀层光亮性和整平性好。

在前段时间的生产中，零件经钝化后出现了故障，笔者在此对故障进行分析排除，供同行朋友参考。

氯化钾镀锌工艺流程如下：除油→热水洗→水洗→酸洗→水洗→水洗→镀锌→水洗→浸亮→水洗→钝化→水洗→热水洗→烘干。

电镀的零件表面烘干后有一层白雾状的物质，特别是在孔周围白雾尤为严重，用手或湿布可以擦去，反复清洗却无效，表面光洁度越高的零件现象越明显。

零件钝化后发雾的原因可能有以下几种：1）前处理除油不彻底；2）镀液被污染，含杂质较多；3）钝化后水洗不干净；4）钝化溶液有问题。

5.1 首先分析前处理除油对零件先进行化学除油，再进行电解除油、酸洗，将电解除油、酸洗过程反复进行3～4次，再开始镀锌→浸亮→钝化→烘干。

零件烘干后白雾状流痕依然存在，原因1）排除。

5.2 溶液是否被污染氯化钾镀锌工艺镀锌并钝化后使得零件表面发雾的情况一般有以下两种：5.2.1 Pb2+杂质污染氯化钾镀锌溶液中，由于锌阳极板材料不纯往往会带入Pb2+杂质，少量的Pb2+杂质会使钝化膜发雾，钝化膜很快变色，大量的Pb2+杂质会使镀层不沉积，看上去似乎有镀层，一经浸亮便很快露底。

正常情况下应控制在0.015g/l以下。

5.2.2 有机杂质污染溶液中的有机杂质主要是光亮剂的分解产物，有机杂质会造成镀层发雾、发脆，结合力变差。

氯化钾镀锌镀层起泡、与基体结合力差有哪些原因？如何应对？佚名
【期刊名称】《《表面工程资讯》》
【年(卷),期】2009(009)006
【摘要】答：造成镀锌层起泡、结合力不好的可能原因及应对措施如下：（1）前处理不良。

要加强镀前零件的除油除锈处理，使基体金属表面洁净：（2）钾盐含
量高。

通过分析，适当稀释镀液，降低氯化钾含量至工艺规范；（3）镀液pH值
过低。

调节pH值至工艺规范，日常要每班测试pH值至少1次；（4）光亮剂太多。

用适量活性炭吸附处理后，过滤除去，日常更严格控制添加量：（5）铁杂质
积累。

加入适量双氯水，充分搅拌后，
【总页数】1页(P47)
【正文语种】中文
【中图分类】TG174.44
【相关文献】
1.ABS塑料与电镀层结合力差的原因分析及其控制 [J], 吴水苟
2.不同前处理对复合镀层与基体的结合力影响研究 [J], 侯俊英;陶金泓;赵阳;王豪;
胡尔建
3.常见锌镀层结合力差的6种原因 [J],
4.常见锌镀层结合力差的6种原因 [J],
5.碱性锌酸盐镀锌层结合力差的6大原因及其解决方法 [J], 霍大勇
因版权原因，仅展示原文概要，查看原文内容请购买。

氯化钾镀锌氯化钾镀锌2011年07月05日网易博客安全提醒：系统检测到您当前密码的安全性较低，为了您的账号安全，建议您适时修改密码立即修改 | 关闭氯化钾镀锌工艺比较成熟，它的优点是无毒，镀液成分简单，成本低，电流效率高，沉积速度快，可以获得结晶细致、光亮的镀锌层。

缺点是镀液对钢铁设备腐蚀性大，彩色钝化膜易变色，抗盐雾性能不如碱性镀锌。

1 氯化钾镀锌配方及工艺条件氯化钾镀锌配方及工艺条件见下表。

表氯化钾镀锌溶液配方及工艺条件镀液组成及工艺条件挂镀滚镀氯化锌（ZnCl2）（g/L） 60～80 40～50 氯化钾（KCl）（g/L） 180～220 180～220 硼酸（H3BO3）（g/L） 25～35 25～35 柔软剂（ml/L） 20～25 15～20 光亮剂（ml/L） 1～2 0.5～1 pH值 4.8～5.6 4.8～5.6 温度（℃） 10～50 10～50 电流密度（A/dm2） 1～5 0.5～0.8 2 氯化钾镀锌溶液的配制2.1 先在镀槽加入总体积二分之一容积的50～60℃热水，然后将计算量的氯化锌及氯化钾分别加入并搅拌溶解。

2.2 在另一容器用沸水溶解计算量的硼酸，然后加入槽中。

2.3 加水至规定体积，在搅拌下加入1～2ml/L双氧水，继续搅拌约30min，加入锌粉1～2g/L，并剧烈搅拌，静止沉淀2h后过滤。

2.4 测定镀液pH值，如不在工艺范围，可用稀盐酸或稀氢氧化钠溶液调节镀液pH值至5.5左右，加入计算量的添加剂，添加剂需要用水稀释5～10倍后加入。

2.5 用0.1～0.3A/dm2的阴极电流密度通电处理1～2h。

2.6 取镀液用赫尔槽做小样试验，根据试验结果调整镀液后即可生产。

氯化钾应选用精制的电镀级，不要用农用氯化钾，因农用氯化钾杂质太多（配槽时溶液带有赭红色的沉渣沉淀就是农用氯化钾）。

3 各成分及工艺条件的影响3.1 氯化锌氯化锌是主盐，也是一种导电盐，能增加镀液的导电性。
