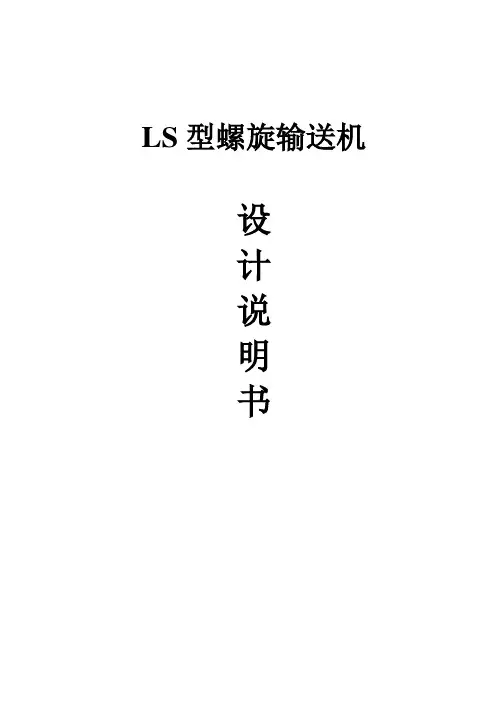

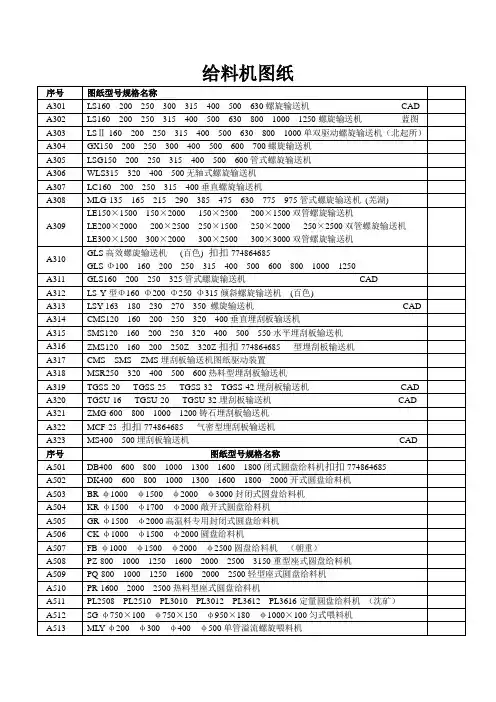

LS型螺旋输送机设计说明书目录1 绪论 01.1 螺旋输送机产品概述 01.2 螺旋输送机应用范围 01.3 螺旋输送机主要特点 (1)1.4 螺旋输送机工作原理 (1)1.5 螺旋输送机整机布置形式 (1)1. 6 螺旋输送机规格、技术参数 (5)2.电动机的计算选型 (8)2.1 电动机的选择 (8)2.2 传动装置的运动和动力参数的计算 (9)3.减速器设计计算 (12)3.1 齿轮设计 (12)3.3 减速器结构设计 (18)3.3 轴设计 (19)3.4 轴承的选型 (24)3.5 键的选型 (25)4.螺旋输送机机体的设计 (29)4.1 机体主要部件的介绍 (29)4.2 机体主要部件的选择计算 (38)5.螺旋输送机机体的安装条件、使用及维护 (44)5.1 螺旋输送机机体的安装条件 (44)5.2 螺旋输送机机体的使用及维护 (46)结论 (48)参考文献 (49)1 绪论1.1 螺旋输送机产品概述螺旋输送机俗称绞龙，LS型系列螺旋输送机是一种利用螺旋叶片的旋转,推动散料延着料槽向前运动的输送设备,适宜于输送粉状,颗粒状和小块物料。
LS型螺旋输送机等效采用ISO1050-75标准，设计制造符合ZBJ81005.1～2-88《LS 螺旋输送机》专业标准。
LS型螺旋输送机直径由100mm～1250mm，共十二种规格,分为单驱动和双驱动两种形式，单驱动螺旋机最大长度可达40m(特大型30m)，双驱动螺旋机采用中间断开轴结构，最大长度可达80m(特大型60m)，螺旋机长度每0.5m 一档，可根据需要选定，螺旋机头部轴承、尾部轴承置于壳体外部减少了灰尘对轴承室的侵入提高了螺旋机关键件的使用寿命。
中间吊轴承采用滚动、滑动可互换的两种结构，并设防尘密封装置，密封件用尼龙用塑料，因而其密封性好，耐磨性强，阻力小，寿命长。
滑动轴承的轴瓦有粉末冶金、尼龙和巴氏合金等多种材料供用户根据不同的场合选用。
MSG冶金专用埋刮板输送机冶金专用型埋刮板输送机MSG冶金专用埋刮板输送机申达MSG冶金专用埋刮板输送机是我公司研发的专用于冶金行业的给料型水平埋刮板给料机。
适宜于大堆积比重，高磨琢性物料的输送，用于炉前给料，采用悬垂投标，上走料形式，过载能力极强，设多重保护装置，整机可靠性高，本系列共四种规格，机槽宽度可达到800mm；最大输送量可叨叨65,m3/h；最大输送距离20m1.MSG系列冶金专用型埋刮板输送机是我公司研发的专用于冶金行业的给料型水平埋刮板给料机。
适宜于大堆积比重、高磨琢性物料的输送，用于炉前给料。
采用悬垂头部，上走料型式，过载能力极强，设多重保护装置，整机可靠性高。
本系列共四种规格，机槽宽度可达到800mm；最大输送量可达到65m3/h；最大输送距离20m。
MSG型埋刮板输送机主要技术参数表2.MCM系列冶金专用型埋刮板输送机是我公司研发的输送高磨琢物料的专用型埋刮板输送机。
居于国际先进水平，采用耐磨材料制作主要部件，低速运行，独有的空间占有装置结构，输送温度350℃以下的高磨琢性物料，广泛应用于冶金行业输送锌锫砂、锌烟尘、铅粉、铅烟尘、铜冶炼烟尘、钢铁冶炼烟尘等，共有7种规格，机槽宽度可达到800mm；最大输送量118t/h；安装倾角200～600。
其主要特点：耐高温、密封性能好、安装倾角大，安装倾角可以达到600。
MCM型埋刮板输送机主要技术参数表LS型螺旋输送机是按照JB/T679-95《螺旋输送机》标准设计制造，是GX型螺旋输送机的换代产品。
头部及尾部轴承移至壳体外，吊轴承采用滑动轴承，设有防尘密封装置，轴瓦一般采用粉末冶金，输送水泥采用毛毡轴瓦、吊轴和螺旋轴采用滑块连接，拆卸螺旋时不用移动驱动装置，拆卸吊轴承时不用移动螺旋，不拆卸盖板可以润滑吊轴承，整机可靠性高，寿命长，适应性强，安装维修方便。
双螺旋输送机具有结构简单，制做成本低，密封性强、操作安全方便等优点，中间可多点装、卸料。

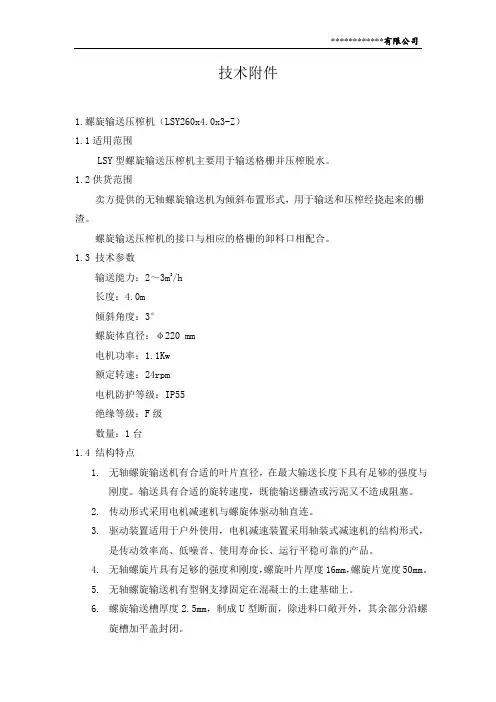

技术附件1.螺旋输送压榨机（LSY260x4.0x3-Z）1.1适用范围LSY型螺旋输送压榨机主要用于输送格栅并压榨脱水。
1.2供货范围卖方提供的无轴螺旋输送机为倾斜布置形式，用于输送和压榨经挠起来的栅渣。
螺旋输送压榨机的接口与相应的格栅的卸料口相配合。
1.3 技术参数输送能力：2～3m3/h长度：4.0m倾斜角度：3°螺旋体直径：φ220 mm电机功率：1.1Kw额定转速：24rpm电机防护等级：IP55绝缘等级：F级数量：1台1.4 结构特点1.无轴螺旋输送机有合适的叶片直径，在最大输送长度下具有足够的强度与刚度。
输送具有合适的旋转速度，既能输送栅渣或污泥又不造成阻塞。
2.传动形式采用电机减速机与螺旋体驱动轴直连。
3.驱动装置适用于户外使用，电机减速装置采用轴装式减速机的结构形式，是传动效率高、低噪音、使用寿命长、运行平稳可靠的产品。
4.无轴螺旋片具有足够的强度和刚度，螺旋叶片厚度16mm，螺旋片宽度50mm。
5.无轴螺旋输送机有型钢支撑固定在混凝土的土建基础上。
6.螺旋输送槽厚度2.5mm，制成U型断面，除进料口敞开外，其余部分沿螺旋槽加平盖封闭。
7.输送机能每日24小时连续运行。
8.输送机的出口设置卸料漏斗，与后序处理设备的进料口相衔接。
输送机槽内的耐磨衬板能方便地更换，使用寿命2年以上。
1.5引用和执行标准GB1220—84 不锈钢GB3280—84 不锈钢热轧钢板GB4227—84 不锈钢热轧等边角钢GB2270—80 不锈钢无缝钢管GB983—85 不锈钢焊条GB4942.1—85 电机外壳防护Q/ZB75—86 机械加工通用技术条件1.6 主要材料及产品材质螺旋叶片不锈钢304输送机壳体、盖板不锈钢304筛管不锈钢304耐磨衬条（或衬板）耐磨HDPE紧固件不锈钢304支架、传动轴碳钢热镀锌减速电机 SEW3. 螺旋输送压榨一体机参数表。
单位产品名称及说明联系人电话广告供应商产品目录 Supplier Catalogue中国铸造供应商产品目录★造型制芯设备及生产线AMT上海技术中心ExOne公司ExOne® 3D打印机：ExOne® 的3D打印机技术分砂芯、砂型间接打印和金属直接打印，提供设备解决方案及打印服务；打印成本低，效率高，解决工件成型困难；广泛应用于铸件原型试制，金属功能件生产和小批量工业化量产。
S-Max砂1800×1000×700mm，S-Print砂800×500×400mm，M-Flex金属400×250×250mm，Exerial砂2200×1200×700mm。
黄帅兵***********Ad.33保定维尔铸造机械股份有限公司无箱射压自动造型线：系统水平分型、垂直分型无箱射压自动造型线，适用于中小铸件高效批量生产。
李娟***********3234448Ad.10亨特自动化机械(上海)有限公司造型机（线）：亨特XL系列造型机，砂型尺寸从483×355×254到813×762×584(mm)，压实比压无级可调。
全自动、无箱、高压、高紧实、水平分型。
造型效率高，上下箱精确定位，合箱精度高。
倪一新***********封三济南德森特数控机械有限公司拥有造型设计制造和铸造车间布局规划二十余年的经验，可根据客户产品、车间状况及投资预算，合理规划设计出最适合客户的造型砂处理方案。
公司经营产品：静压造型线、机械化开式造型线、脉动式环形造型线、埋钢丸壳型线、浇注机、多触头造型机、气动微震造型机、旧机械化造型线改造为自动线、振动落砂机、振动输送槽、鳞板输送机等铸造设备。
李安章Ad.07济南铸造锻压机械研究所有限公司Z84系列冷芯盒制芯成套设备：Z84系列冷芯盒制芯成套设备。
李来升************87979161Ad.46静压造型自动线：静压造型自动线冷却时间及下芯工位、浇注工位数量根据工件不同而异，或据用户工艺要求确定。
螺旋输送机技术规格及要求1、概况1.1工程概况：江西九二盐责任有限公司多品种食用盐螺旋输送机项目1.2设备概况：螺旋输送机（含安装）1.3供货周期：合同签订后35日内。
1.4设备设计、制造应符合ISO标准。
1.5投标人需要按本标书的要求完成设备的制造、运输、仓储、安装、产品保护、调试、试运行及售后服务工作，并按工作顺序提交所需的资料。
投标人提供的设备必须先进、适用、可靠。
2、设计和运行条件2.1输送物料概况：食用盐（Nacl)2.2设计要求2.2.1如投标人没有以书面形式对本招标书的所有条文提出异议，那么招标人可以认为投标人提供的产品已完全满足本招标书的要求。
如有异议投标人应在投标书中以“对招标书的意见和对招标书的差异标题的专门章节中加以详细叙述。
投标书要求采用中文书写，计量单位采用国际单位制。
招标人拥有对本招标书的解释权，投标人如对本招标书内容有疑议的条款均有责任向招标人询问，由于理解的偏差所引起的责任由投标人自行承担。
投标人需说明保证产品质量的手段和措施。
2.3.2完整的螺旋输送机7台套，进出料阀由招标方提供，投标方进卸料点法兰需与招标方阀门配对。
2.3.3螺旋输送机安置在+14米楼面的料仓上方，设备底标高约为14米。
各卸料口下方对应一台料仓。
螺旋输送机设备、支架由中标方提供并安装（支架316L材料）。
3、技术要求3.1 螺旋输送机设备要求3.1.1 投标人所供应的设备必须在设计上和制造上保证设计寿命5年安全、连续和有效的运行，不发生任何变形、振动、腐蚀。
并在运行条件发生变化时不出现其他问题，所有设备必须技术先进且经过实践检验。
在此期间如发生缺陷,投标人应无偿提供配件并免费更换。
3.1.2投标人必须保证满足招标人提出的螺旋输送机性能设计参数，并在给定的运行条件下长期安全运行。
3.1.3保证在离螺旋输送机1米处噪声≤70dB(A)。
3.1.4螺旋输送机必须能适应－10～70℃的环境温度。
3.1.5 材料为316L不锈钢，与物料非接触部分为304不锈钢。

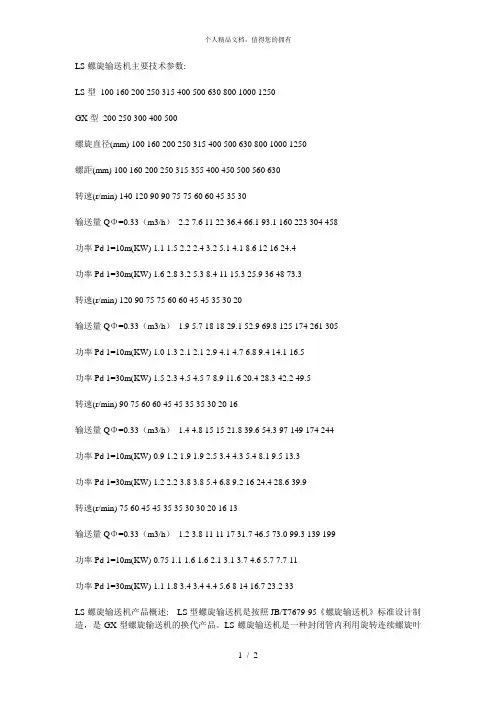

LS螺旋输送机主要技术参数:LS型100 160 200 250 315 400 500 630 800 1000 1250GX型200 250 300 400 500螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250螺距(mm) 100 160 200 250 315 355 400 450 500 560 630转速(r/min) 140 120 90 90 75 75 60 60 45 35 30输送量QΦ=0.33（m3/h）2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3转速(r/min) 120 90 75 75 60 60 45 45 35 30 20输送量QΦ=0.33（m3/h）1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5转速(r/min) 90 75 60 60 45 45 35 35 30 20 16输送量QΦ=0.33（m3/h）1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9转速(r/min) 75 60 45 45 35 35 30 30 20 16 13输送量QΦ=0.33（m3/h）1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33LS螺旋输送机产品概述: LS型螺旋输送机是按照JB/T7679-95《螺旋输送机》标准设计制造，是GX型螺旋输送机的换代产品。
