HITECH海泰克触摸屏指拨开关的使用说明

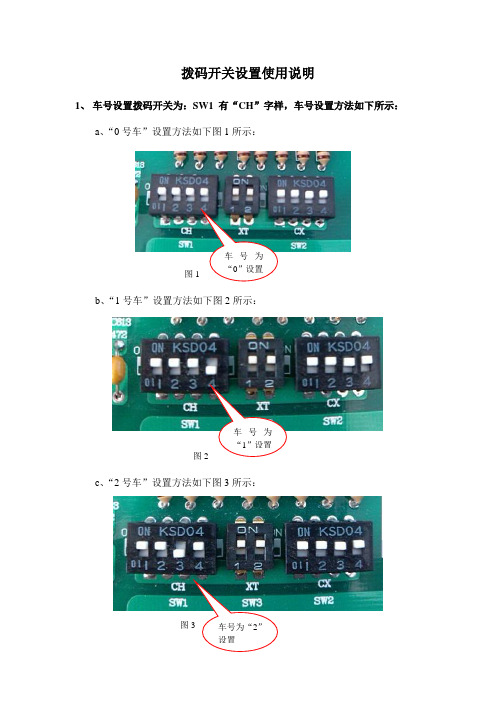

拨码开关设置使用说明1、 车号设置拨码开关为：SW1 有“CH ”字样，车号设置方法如下所示：a 、“0号车”设置方法如下图1所示：图 1b 、“1号车”设置方法如下图2所示：图2c 、“2号车”设置方法如下图3所示：图3车号为“0”设置车号为“1”设置车号为“2”设置d 、“3号车”设置方法如下图4所示：图42、 系统设置拨码开关为：SW3有“XT ”字样，系统设置方法如下所示：说明：系统设置只在地上检地址系统中使用，车上检地址系统不使用该功能。

a 、顶装煤4车系统设置。

顶装煤4车系统对应的拨码序号为“0”。

如下图5所示：图5b 、顶装煤3车系统设置。

顶装煤3车系统对应的拨码序号为“1”。

如下图6所示：车号为“3”设置顶装煤4车系统为“0”设置顶装煤3车系统为“1”设置c 、捣固焦4车系统设置。

捣固焦4车系统对应的拨码序号为“2”。

如下图7所示：图7c 、捣固焦4车系统设置。

捣固焦5车系统对应的拨码序号为“3”。

如下图8所示：图83、 车型设置拨码开关为：SW2有“CX ”字样，系统设置方法如下所示：说明：车型设置只在地上检地址系统中使用，车上检地址系统不使用该功能。

a 、 推焦车设置。

推焦车对应的拨码序号为“0”。

如下图9所示：图9捣固焦4车系统为“2”设置捣固焦5车系统为“3”设置推焦车为“0”设置图10c 、 熄焦车设置。

熄焦车对应的拨码序号为“2”。

如下图11所示：图11d 、装煤车设置。

装煤车对应的拨码序号为“3”。

如下图12所示：图12拦焦车为“1”设置熄焦车为“2”设置装煤车为“3”设置图13f 、 推煤一体车设置。

推煤一体车对应的拨码序号为“5”。

如下图14所示：图14除尘车为“4”设置推煤一体车为“5”设置。

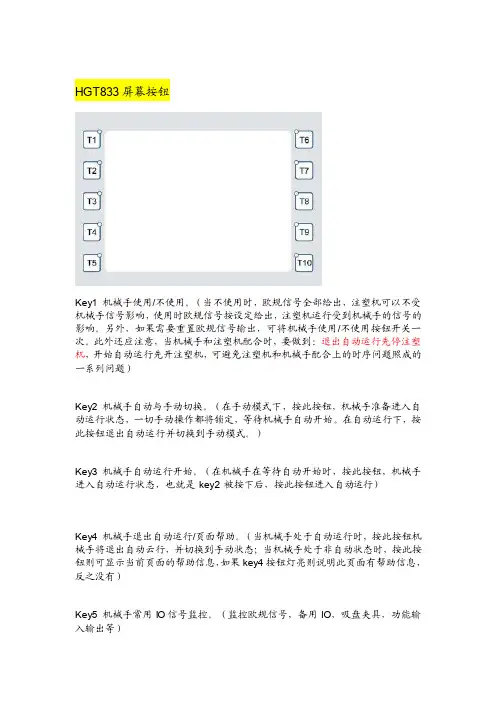

HGT833屏幕按钮Key1 机械手使用/不使用。

（当不使用时，欧规信号全部给出，注塑机可以不受机械手信号影响，使用时欧规信号按设定给出，注塑机运行受到机械手的信号的影响。

另外，如果需要重置欧规信号输出，可将机械手使用/不使用按钮开关一次。

此外还应注意，当机械手和注塑机配合时，要做到：退出自动运行先停注塑机，开始自动运行先开注塑机，可避免注塑机和机械手配合上的时序问题照成的一系列问题）Key2 机械手自动与手动切换。

（在手动模式下，按此按钮，机械手准备进入自动运行状态，一切手动操作都将锁定，等待机械手自动开始。

在自动运行下，按此按钮退出自动运行并切换到手动模式。

）Key3 机械手自动运行开始。

（在机械手在等待自动开始时，按此按钮，机械手进入自动运行状态，也就是key2被按下后，按此按钮进入自动运行）Key4 机械手退出自动运行/页面帮助。

（当机械手处于自动运行时，按此按钮机械手将退出自动云行，并切换到手动状态；当机械手处于非自动状态时，按此按钮则可显示当前页面的帮助信息，如果key4按钮灯亮则说明此页面有帮助信息，反之没有）Key5 机械手常用IO信号监控。

（监控欧规信号，备用IO，吸盘夹具，功能输入输出等）Key6 机械手复归。

（按下此按钮，机械手进入复归模式；当按下急停按钮后，双击此按钮，系统进入触摸屏校准程序；当出现被零除（DIVIDE BY ZERO）错误时，按下急停按钮，并双击此按钮消除这个错误）Key7 单步运行。

（当机械手在单步运行模式下，按一次此按钮进行一步动作。

一步动作指教导中的一个图标动作。

）Key8 切换到单步运行模式。

（当系统在自动运行模式下，按此按钮，系统可切换到单步运行模式）Key9 重置吸盘夹具。

（按此按钮，将显示需要重置的吸盘夹具，客户可选择需要重置的吸盘夹具）Key10 快速进入教导模式。

触摸屏操作说明触摸屏采用菜单式管理。

共有六个根目录菜单和一个故障复位按扭。

六个根目录按扭位于触摸屏底部，分别为主菜单、维护、油路管理、静电高压、强制控制、油量控制。

按下六个根目录按扭其中一个，触摸屏将自动切换到相对应的根目录菜单画面。

故障复位按扭与六个根目录按扭同排列于触摸屏底部。

还有后台故障报警。

以下将分别详细介绍各目录的功能内容和操作方法。

一、主菜单:■刀梁静电场：〈状态显示菜单〉显示刀梁静电场的开启或关闭。

○当涂油机开启后，所有涂油条件都满足的情况下，涂油机将自动进入正常工作状态，静电场将自动开启。

○当强制高压开启按扭被按下后，静电场将自动开启。

■PLC系统：〈状态显示菜单〉显示PLC系统的正常或故障。

○ PLC系统发生故障而不能正常工作时，该菜单将显示故障。

涂油机将进入停机报警状态，并有浮动错误窗口弹出（PLC故障，请停机检查PLC模块或与本公司联系）○当PLC系统的I/O端口发生故障，该菜单将显示故障。

涂油机将进入一般报警状态，并有浮动错误窗口弹出（I/O错误，请断电重起设备，如还有此报警请检查PLC模块）。

■板带探测：〈状态显示菜单〉显示进口与出口处是否有钢带的状态（有带或无带）。

○只有当进口与出口同时显示有带时，穿带保护结构才会打开。

只要其中有一个显示无带，穿带保护结构都将自动闭合，而此时涂油机将无法进行涂油。

■涂油机状态：〈状态显示菜单〉显示涂油机状态，显示除故障和强制状态（非正常状态）以外的预热、待机和睡眠三个状态。

○预热状态：当油温低于20℃时，加热器处于加热状态。

报警器灯：黄+红常亮○待机状态：当油温低于40℃高于20℃时，加热器处于加热状态。

报警器灯：黄常亮○睡眠状态：进入待机状态后，连续30分钟内没有满足涂油条件，整机将进入睡眠状态。

报警器灯：红常亮+黄闪烁，屏幕上将浮动小猪睡觉图。

■主油箱加热：〈状态显示菜单〉显示主油箱底部3个加热器的开或关。

○当主油箱内的油温低于20℃时，主油箱底部3个加热器将自动开启。

貳.软件操作及练习前言:为了协助您很快的了解ADP3的规划操作，本章将详细介绍常用画面组成组件的基本范例，及几种典型组件的设计操作方法让初学者很快地就可以完成实际的画面编辑工作，并且逐步说明实际和P.L.C.联机之执行步骤及相关参数设定注意事项；并可立即和PLC联机操作。

而相关组件进阶应用之设计说明请洽各区经销商的人机应用课程介绍。

※本章说明乃针对PLC厂牌为S7-200 CPU214机型。

练习1、开启应用档1). 方法一：在档案栏的下拉窗体中选开新档案。

方法二：鼠标直接点取功能按钮行之开新档案图式按钮。

2). 出现如图2-1的对话框设定盒；您可输入新应用档批注名称“Myapplication”、选取PWS-人机接口的机型“PWS-700T”、及指定欲联机应用的PLC厂牌机型“Simatic S7-200 (via PPI)”。

图2-1 开新档案对话框设定盒一图2-2 开新档案对话框设定盒二3、当新应用文件被开启后，屏幕会出现图2-3 ADP3画面层程序窗口。

图2-3 ADP3程序窗口_应用文件层窗口练习2、认识画面组件可对应的PLC资料地址在ADP3开始规划画面组件前，设计者必须清楚了解可以使用的PLC资料地址的格式及范围；在ADP3软件中大部份均依照PLC本身原厂格式，所以您可以参考PLC原厂技术手册；下表所列为针对SIEMENS S7-200 CPU216：表1. 在ADP3软件规划可以使用的P.L.C.缓存器地址的格式及范围缓存器种类代号格式编号范围资料长度Remark Input Image IWn n=0-6 WordInput Image IDn n=0-4 Double WordOutput Image QWn n=0-6 WordOutput Image QDn n=0-4 Double WordInternal Bits MWnn nn=0-30 WordInternal Bits MDnn nn=0-28 Double WordSpecial Bits SMWnnn nnn=0-27 Word Read only Special Bits SMWnnn nnn=28-192 WordSpecial Bits SMDnnn nnn=28-190 Double WordData Area VWnnnn nnnn=0-5118 WordData Area VDnnnn nnnn=0-5116 Double WordSpecial S SWnn nn=0-30 WordSpecial S SDnn nn=0-28 Double WordTimer Tnnn nnn=0-255 WordCounter Cnnn nnn=0-255 WordAnalog input word AIWnn nn=0-30 Word Read only Analog output word AQWnn nn=0-30 Word Read only功能圖式按鈕行開新檔案圖式按鈕標題行存檔圖式按鈕開新畫面圖式按鈕呼叫畫面圖式按鈕呼叫舊檔圖式按鈕注意1:CPU-212 不能使用AIW, AQW, SW, SD注意2:PLC缓存器地址的范围须受限于P.L.C主机CPU的机型，应用时，请限制不可超过该CPU本身的最大值，否则会通讯失败。

伍.巨集指令ADP3提供了㆒種既方便又功能強大的巨集指令應用方式，使㆟機得以經由內部巨集指令(Macro Function)功能執行數值運算，邏輯判斷，流程控制，數值傳遞，數值轉換，計時器計數器，自定通訊指令操作等等.. ，由巨集指令的使用可讓㆟機不僅和PLC 連線通訊，同時由另㆒通訊埠來執行同其他通訊設備連線，此功能不僅提供有效的系統整合,同時更為最經濟便宜的硬體應用架構。

而且使用巨集指令也可大大的減省PLC 的程式容量，讓PLC 的控制精度及效率最佳化。

欲使用此巨集指令之功能時須使用ADP3 2.52.00以後之版本(目前版本為2.53.00) ，即便如此並非每㆒種PWS 皆可支援巨集指令，選用PWS 前請確認正確機型。

目前有支援巨集指令的㆟機有:PWS500S,PWS700T,PWS 1711,PWS 1760,PWS3160,PWS3760,SoftPanel 等機型。

一、巨集指令(Macro Function)功能PWS WORKSTATION5-2為讓設定者容易操作巨集指令的控制功能，在軟體規劃㆗特別將巨集指令分類為多種使用時機及功能的巨集指令。

設計時可以很清楚的根據所須功能，直接在其相對的巨集指令規劃視窗㆗定義其應用程式，PWS ㆟機執行時即依據各模式的巨集指令加以處理。

以㆘依據巨集指令的作業模式加以分類為:A.應用巨集指令：在應用欄㆘拉表單㆗有㆔種應用巨集指令。

1). Initial 巨集：當㆟機第㆒次RUN 此應用時(通常指斷電後第㆒次重新送電執行應用畫面程式)，只執行㆒次Initial 巨集內的程式指令。

㆒般作為通訊參數的格式宣告用,資料的初值化定義..等使用。

2). Background 巨集：當㆟機RUN 此應用時，就會循環執行Background 巨集內的程式指令，但每次將只執行最多30行的巨集指令。

而且不論㆟機當前所在畫面為何，此巨集均將被執行。

㆒般作為通訊命令控制用，PLC 取樣資料的轉換..等使用。

触摸屏操作手册一、简介触摸屏是一种常见的人机交互设备，通过触摸屏可以直接通过手指或者特定的工具来进行操作和控制。

本操作手册旨在向用户介绍触摸屏的使用方法和注意事项，以便更好地实现各种功能。

二、基本操作1. 点击：在触摸屏上轻触一下，表示点击操作。

点击可以选择菜单、打开应用程序或者进行其他各种操作。

2. 滑动：用手指在触摸屏上滑动，可以进行滚动、拖动或者翻页的操作。

滑动可以实现页面切换、查看长文本内容等功能。

3. 放大缩小：用两个手指并拢或张开，在触摸屏上进行放大或缩小的操作。

放大缩小可以用于查看图片、网页或者进行地图缩放等。

三、多点触控触摸屏支持多点触控，利用多个手指可以实现更多的操作功能。

1. 双指缩放：用两个手指并拢或张开进行放大或缩小的操作，与基本操作中的放大缩小类似。

2. 旋转：用两个手指在触摸屏上进行旋转的操作，可以调整图片、地图等的旋转角度。

3. 拖拽：用两个手指并拖动可以移动物体或者改变物体的位置。

拖拽可以用于拖动文件、调整窗口大小等操作。

4. 其他：根据触摸屏设备的不同，还可以支持更多的多点触控操作，比如双击、按住移动等。

四、手势操作触摸屏还支持各种手势操作，通过特定的手指动作可以触发不同的功能。

1. 上滑/下滑：用手指从屏幕底部向上或向下滑动，可以打开或关闭通知栏、展开或收起菜单等。

2. 左滑/右滑：用手指从屏幕左边向右或向左滑动，可以进行页面切换、查看上一张照片等操作。

3. 双击：用手指快速点击屏幕两次，可以进行快速放大或缩小、双击打开应用程序等操作。

4. 长按：用手指在屏幕上长时间按住不动，可以弹出操作菜单、选择文本等功能。

五、注意事项1. 确保手指干净和屏幕无油污，这可以增加触摸屏的灵敏度和精确度。

2. 避免用力按压触摸屏，轻触即可触发操作。

3. 不要使用尖锐物体或者过于粗糙的物体来触摸屏，以免刮伤或损坏屏幕。

4. 避免长时间不动触摸屏，以免屏幕长时间亮着造成能源消耗过多。

触摸屏的使用流程1. 概述触摸屏是一种用于输入和操作设备的显示屏，它能够感知触摸动作并将其转化为相应的操作。

本文将介绍触摸屏的使用流程，以帮助用户正确地操作触摸屏设备。

2. 开机与关机1.开机：按下设备的电源按钮，等待设备启动。

启动完成后，触摸屏将显示设备的主界面。

2.关机：在设备主界面上找到并点击设置图标，然后选择关机选项，按照系统提示进行关机操作。

3. 主界面导航触摸屏的主界面通常会显示多个应用图标或功能模块，用户可以通过触摸屏上的手指滑动来浏览不同的界面。

以下是主界面导航的基本操作方法： - 滑动：在触摸屏上用手指从左向右或从右向左滑动，切换到上一个或下一个界面。

- 点击：轻触触摸屏上的应用图标或功能模块，打开相应的应用或进入相应的功能。

4. 应用操作触摸屏上的应用通常具有不同的功能，用户可以根据需要打开并进行相应的操作。

以下是应用操作的基本方法： - 打开应用：在触摸屏主界面上找到相应的应用图标，轻触图标打开应用。

- 返回主界面：在应用界面上从底部向上滑动，或者点击手机下方的返回键，返回触摸屏主界面。

- 切换应用：在应用界面上从屏幕左侧向右滑动，或者双击触摸屏主界面的多任务按钮，切换到上一个应用。

- 关闭应用：在应用界面上从屏幕顶部向下滑动，或者点击应用界面的关闭按钮，关闭当前应用。

5. 文字输入触摸屏通常提供虚拟键盘用于文字输入，用户可以通过触摸屏上的键盘进行文字输入。

以下是文字输入的基本方法： - 点击输入框：在需要输入文字的应用界面上，点击输入框以获得焦点。

- 点击键盘：在触摸屏上点击相应的键盘按钮，输入对应的文字。

- 切换键盘：在键盘界面上点击键盘上方的语言切换按钮，选择相应的语言键盘。

- 删除文字：在键盘界面上点击删除按钮，逐个删除输入框中的文字。

6. 手势操作触摸屏支持多种手势操作，以提供更便捷的控制方式。

以下是常用的手势操作方法： - 捏合手势：使用两个手指同时从触摸屏上向内或向外移动，以放大或缩小屏幕上的内容。

如果将本产品用于家中，其所产生之电磁波有可能影响其它家电用品，所以使用者必须使用各种可能的补救措失以改善此问题。

电源 ◆ PWS 人机接口的输入电源是DC24V ，如果所供应的电源不是DC24V ，太多或不足都会严重的 毁损PWS 人机，因此，请定时检查交换式电源供应器所提供之DC 电源 是否稳定。

◆ 为避免被电击，在连接人机的通讯线或下载线前，请将提供人机电源之电源先切断或拔出。

接地 ◆ 人机之FG 端子请务必确时接地。

◆ 将 FG 端接妥之后，请检查此线是否确实接地，因为，如果没有确实接地， PWS 人机很有可能 会被噪声所干扰而影响其正常运作。

◆ 请使用至少 2 mm 2(AWG 14) 作为接地线，接地阻抗必须小于100Ω(class3)，请注意，此接地线 不可以与电源回路之接地线相连。

安装 ◆ 将电池安装入PWS 人机内。

◆ 将PWS 人机放入一个已按照开孔尺寸挖好的洞内。

◆ 再从人机后面用固定架将人机固定。

◆ 将此固定架之螺丝平均锁紧，单一螺丝锁太紧，太用力，或固定得不平均，可能会使人机面板 变形。

◆ 通讯线必须与电源线分开，可利用隔离线，否则可能会引起无法预期的问题。

◆ 注意，当您在钻孔或工作时不可让断的线头或填充物或其它杂质掉入人机内部。

环境 ◆ 避免安装在重粉尘油雾含导电粒子腐蚀性气体可燃性气体之环境下。

◆ 避免安装在易被电击或振动之场合。

避免安装在高温高湿度或易被雨淋湿的场所。

如果预防措施没有彻底执行，表示可能危及生命，导致严重受伤，或实质的损及财产。

Cautions (警告使用者)这是甲类信息产品, 在居住还境中使用时, 可能会造成射频干扰,在这种情况下,使用者会被要求采取某些适当的对策.纸箱中应有以下PWS6600/AP1600的安装组件:人机PWS6600/AP1600警告∙4个安装螺丝包∙电池包(CR2032)∙电源拔接端子 (已安装于人机电源端)∙打印机转接线 (仅限PWS6600C-P(N)、PWS6600S-P(N) 或 AP1600C-P(N)、AP1600S-P(N))此份安装说明也应于纸箱中，如有任何疑问请与本公司连络。

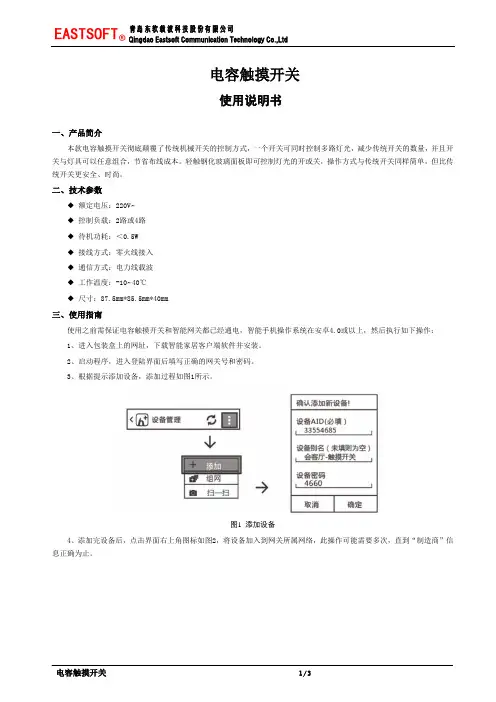

电容触摸开关使用说明书一、产品简介本款电容触摸开关彻底颠覆了传统机械开关的控制方式，一个开关可同时控制多路灯光，减少传统开关的数量，并且开关与灯具可以任意组合，节省布线成本。

轻触钢化玻璃面板即可控制灯光的开或关，操作方式与传统开关同样简单，但比传统开关更安全、时尚。

二、技术参数◆额定电压：220V~◆控制负载：2路或4路◆待机功耗：＜0.5W◆接线方式：零火线接入◆通信方式：电力线载波◆工作温度：-10~40℃◆尺寸：87.5mm*85.5mm*40mm三、使用指南使用之前需保证电容触摸开关和智能网关都已经通电，智能手机操作系统在安卓4.0或以上，然后执行如下操作：1、进入包装盒上的网址，下载智能家居客户端软件并安装。

2、启动程序，进入登陆界面后填写正确的网关号和密码。

3、根据提示添加设备，添加过程如图1所示。

图1 添加设备4、添加完设备后，点击界面右上角图标如图2，将设备加入到网关所属网络，此操作可能需要多次，直到“制造商”信息正确为止。

(a) (b)图2 设备注册5、点击添加的触摸开关图标，进入配置界面，如图3，下拉图（a）中的箭头，进入图（b）所示界面，点击图（c）下方的按钮，配置该按键对应的控制器通道。

(a) (b) (c)图3 配置界面四、安装指南1）扫描设备的二维码，记录其设备地址和密码，首次使用设备需要该信息。

图4 二维码信息2）按图5所示连接电线。

3）用螺丝刀在上下壳撬口处将钢化玻璃面板打开；4）将下壳放置在86内盒中，用十字镙丝刀通过左右两个镙丝将下壳固定在内盒上；5）盖上钢化玻璃面板。

图5 产品接线图图6 产品装配图五、注意事项※扫描设备后面的二维码，记录其设备地址和密码，首次使用设备需要该信息※避免放置在潮湿或有水的地方。

※非专业人士请勿拆机。
