HITECH触摸屏与单片机的通信协议

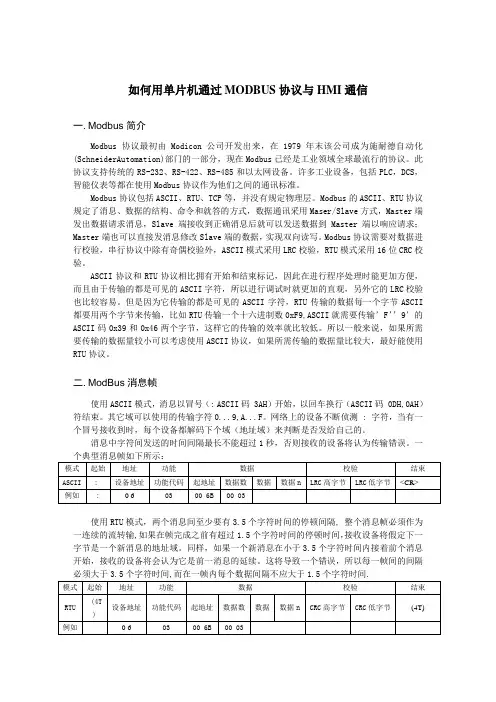

如何用单片机通过MODBUS协议与HMI通信一.Modbus简介Modbus协议最初由Modicon公司开发出来，在1979年末该公司成为施耐德自动化(SchneiderAutomation)部门的一部分，现在Modbus已经是工业领域全球最流行的协议。

此协议支持传统的RS-232、RS-422、RS-485和以太网设备。

许多工业设备，包括PLC，DCS，智能仪表等都在使用Modbus协议作为他们之间的通讯标准。

Modbus协议包括ASCII、RTU、TCP等，并没有规定物理层。

Modbus的ASCII、RTU协议规定了消息、数据的结构、命令和就答的方式，数据通讯采用Maser/Slave方式，Master端发出数据请求消息，Slave端接收到正确消息后就可以发送数据到Master端以响应请求；Master端也可以直接发消息修改Slave端的数据，实现双向读写。

Modbus协议需要对数据进行校验，串行协议中除有奇偶校验外，ASCII模式采用LRC校验，RTU模式采用16位CRC校验。

ASCII协议和RTU协议相比拥有开始和结束标记，因此在进行程序处理时能更加方便，而且由于传输的都是可见的ASCII字符，所以进行调试时就更加的直观，另外它的LRC校验也比较容易。

但是因为它传输的都是可见的ASCII字符，RTU传输的数据每一个字节ASCII 都要用两个字节来传输，比如RTU传输一个十六进制数0xF9,ASCII就需要传输’F’’9’的ASCII码0x39和0x46两个字节，这样它的传输的效率就比较低。

所以一般来说，如果所需要传输的数据量较小可以考虑使用ASCII协议，如果所需传输的数据量比较大，最好能使用RTU协议。

二.ModBus消息帧使用ASCII模式，消息以冒号（: ASCII码 3AH）开始，以回车换行（ASCII码 0DH,0AH）符结束。

其它域可以使用的传输字符0...9,A...F。

网络上的设备不断侦测 : 字符，当有一个冒号接收到时，每个设备都解码下个域（地址域）来判断是否发给自己的。

单片机通讯协议单片机通讯协议是指单片机与其他设备之间进行数据交互所需要遵循的规则和约定。

通讯协议的定义可以使不同的设备之间能够进行正确的数据传输，确保数据的准确性和完整性。

单片机通讯协议可以有很多种，例如I2C、SPI、UART等。

这些通讯协议在不同的应用场景中有着不同的特点和优势。

以I2C通讯协议为例，I2C是一种串行通信协议，可以在一根数据线（SDA）和一根时钟线（SCL）上进行双向通信。

在I2C通讯中，一般会有一个主设备（例如单片机）和多个从设备（例如传感器、LCD等）。

I2C通讯协议规定了数据的传输格式和命令的定义，以及通信的时序。

在I2C通讯中，主设备可以向从设备发送读或写命令，从设备根据命令执行相应的操作，并返回数据给主设备。

SPI通讯协议是一种基于主从结构的串行通信协议，可以实现高速数据传输。

在SPI通讯中，通常会有一个主设备和多个从设备。

主设备通过片选信号（CS）选择与之通信的从设备，并通过时钟信号（CLK）进行数据传输。

UART通讯协议是一种标准的串行通信协议，可以在一根数据线（TX）和一根接收线（RX）上进行双向通信。

在UART通讯中，数据的传输是通过字符的形式进行的，每个字符由起始位、数据位、校验位和停止位组成。

单片机通讯协议的选择需要根据具体的应用场景和需求来确定。

例如，I2C通讯协议适用于需要连接多个从设备的场景，SPI通讯协议适用于需要高速数据传输的场景，UART通讯协议适用于需要简单、可靠的数据传输的场景。

在实际应用中，单片机通讯协议的实现一般需要编写对应的驱动程序或库函数。

这些驱动程序或库函数可以提供给开发者使用，简化了通讯协议的实现过程。

总之，单片机通讯协议是实现单片机与其他设备之间数据交互的重要规则和约定。

在选择通讯协议时，需要考虑到具体的应用场景和需求，以及通讯速度、可靠性和复杂度等因素。

通过合理选择和实现通讯协议，可以提升单片机与其他设备之间的数据传输效率和可靠性。

触摸屏与单片机的通讯实现摘要：在当前的嵌入式设备中,触摸屏作为人机接口得到了广泛的应用。

文章讨论了基于HIT6600触摸屏模块与富士通16位单片机90F340串口通讯实现的软硬件设计。

关键词：HIT6600 90F340 触摸屏单片机1、引言随着后PC 时代的到来,嵌入式系统在信息家电、移动计算设备、网络设备、工业控制和仪器仪表等众多领域中得到了广泛的应用,在这些产品中,触摸屏因方便灵活、节省空间、直观等特点,已经逐渐取代键盘成为嵌入式计算机系统主流的输入设备。

触摸屏输入系统由触摸屏、触摸屏控制器、微控制器及其相应的驱动程序构成。

本文介绍触摸屏控制器与富士通16位单片机90f340串口通讯实现的软硬件设计。

2、触摸屏与单片机的硬件连接采用HIT6600触摸屏与90F340单片机一对多通信。

把触摸屏的COM1 9孔插座与串口通讯的90F340单片机相连接。

注意:通信电缆DB9是1-485的正极、6 -485的负极。

由于是一对多的通讯,所以增加串口通讯芯片MAX1487满足分机负载要求。

3、建立触摸屏与单片机通讯的软件设置打开触摸屏组态软件,从[应用]下拉菜单中选[设定工作参数],弹出如图1所示工作参数设置对话框。

触摸屏的系统参数中装置名称设置成ModBus Master,通信参数设置必需与单片机通信参数设置一致。

通信口/连线方式设置成COM1,数据位设置成8位,1个停止位,波特率9600,校验位设置与单片机编程一致,PLC站号是单片机定义的站地址一样,站号需从1开始。

参数设置完成,按确定键。

4、触摸屏的主态软件通讯设置编辑HIT6600触摸屏提供了一种既方便又功能强大的宏指令应用方式,使人机得以经由内部宏指令(Macro Function)功能执行数值运算,逻辑判断,流程控制,数值传递,数值转换,计时器计数器,自定通讯指令操作等等,由宏指令的使用可让人机不仅和PLC 连线通讯,同时由另一通讯口来执行同其他通讯设备连线,此功能不仅提供有效的系统整合同时成为最经济便宜的硬件应用架构。

HITECH海泰克触摸屏指拨开关的使用说明
指拨开关功能使用的详解
SW1 SW2 : 显示类型出厂默认为SW1=ON;SW2=ON
SW3 SW4 : 运行模式执行使用者应用模式SW3=ON;SW4=ON SW5 : 通讯参数与PLC通讯格式按照硬件系统设置时
SW5=ON；
与PLC通讯格式按照软件系统设置时
SW5=OFF。

SW6 : 密码要求输入密码时SW6=ON；
不要求输入密码时SW6=OFF.
SW7 : 系统菜单开机后腰显示系统菜单时SW7=ON；
开机后直接进入运行模式时SW7=OFF. SW8 : 默认用户等级开机时密码等级设为1时SW8=ON；
开机时密码等级设为3时SW8=OFF. SW9 : COM1通讯方式COM1为RS485通讯方式时
SW9=ON；
COM1为RS422通讯方式时
SW9=OFF.
SW10 : COM2通讯方式COM2为RS485通讯方式时
SW10=ON；
COM2为RS422通讯方式时
SW10=OFF.
PWS3720-TFT 上海亚豪塑胶科技有限公司1#塑料压延机自动计量部分用PWS3261-TFT
2#塑料压延机自动计量部分用PWS3760-TFT 都是在使用中指拨开关1,2,3,4,8,9处于ON位置；而5,6,7,10,处于OFF位置。

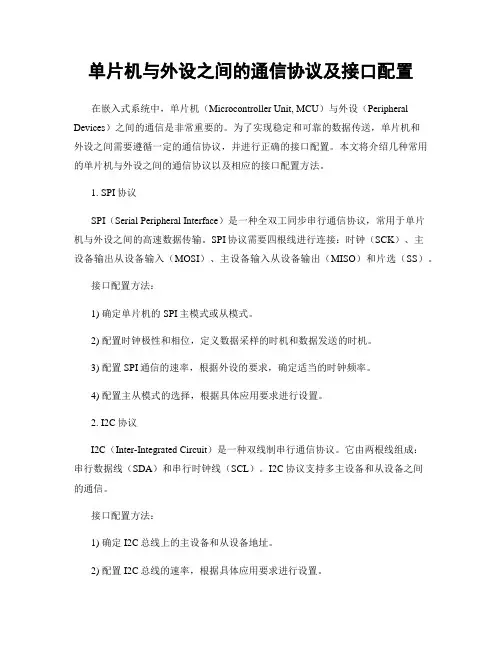

单片机与外设之间的通信协议及接口配置在嵌入式系统中，单片机（Microcontroller Unit, MCU）与外设（Peripheral Devices）之间的通信是非常重要的。

为了实现稳定和可靠的数据传送，单片机和外设之间需要遵循一定的通信协议，并进行正确的接口配置。

本文将介绍几种常用的单片机与外设之间的通信协议以及相应的接口配置方法。

1. SPI协议SPI（Serial Peripheral Interface）是一种全双工同步串行通信协议，常用于单片机与外设之间的高速数据传输。

SPI协议需要四根线进行连接：时钟（SCK）、主设备输出从设备输入（MOSI）、主设备输入从设备输出（MISO）和片选（SS）。

接口配置方法：1) 确定单片机的SPI主模式或从模式。

2) 配置时钟极性和相位，定义数据采样的时机和数据发送的时机。

3) 配置SPI通信的速率，根据外设的要求，确定适当的时钟频率。

4) 配置主从模式的选择，根据具体应用要求进行设置。

2. I2C协议I2C（Inter-Integrated Circuit）是一种双线制串行通信协议。

它由两根线组成：串行数据线（SDA）和串行时钟线（SCL）。

I2C协议支持多主设备和从设备之间的通信。

接口配置方法：1) 确定I2C总线上的主设备和从设备地址。

2) 配置I2C总线的速率，根据具体应用要求进行设置。

3) 配置主设备的读写操作，发送正确的读写命令与地址。

4) 接收从设备返回的数据，进行数据处理。

3. UART协议UART（Universal Asynchronous Receiver/Transmitter）是一种异步串行通信协议。

它使用两根线进行通信：一根线用于数据传输（TXD），另一根线用于接收（RXD）。

接口配置方法：1) 配置波特率，根据外设要求以及通信稳定性选择合适的波特率。

2) 配置数据帧格式，包括数据位数、校验位和停止位数等。

3) 配置工作模式，如全双工或半双工模式。

PIC单片机与触摸屏串行通信MODBUS协议技术分类：嵌入式系统微处理器与DSP | 2006-02-12来源：CE china工控中经常需要观察系统的运行状态或者修改运行参数。

触摸屏能够直观、生动地显示运行参数和运行状态，而且通过触摸屏画面可以直接修改系统运行参数，人机交互性好。

单片机广泛应用于工控领域中，与触摸屏配合，可组成良好的人机交互环境。

触摸屏和单片机通信，需要根据触摸屏采用的通信协议为单片机编写相应的通信程序。

Modbus协议是美国Modicon公司推出的一种有效支持控制器之间以及控制器经由网络（例如以太网）和其它设备之间进行通信的协议。

本文以PIC16F877单片机和人机电子有限公司的eView MT510T 型触摸屏为例，介绍其通信程序的开发过程。

1 系统结构实现触摸屏与单片机的通讯，主要是解决通讯协议的问题。

本文使用开放的Modbus 通讯协议，以触摸屏作主站，单片机作从站。

eView触摸屏本身支持Modbus通讯协议，如果单片机也支持Modbus协议，就可以进行通信了。

触摸屏与单片机之间采用的RS-232C兼容接口直接连接，传输速率设置为9600kb/s。

图1为该系统的电路图。

将PIC16F877单片机RC6、RC7口设置为异步串行通信模式，经过MAX232芯片将TTL 电平转换为RS232电平，再与eView触摸屏PLC[RS-232]接口相连，即完成了硬件连接。

eView 触摸屏PLC[RS-232]接口的管脚2为TXD，管脚3为RXD。

2 Modbus通信协议介绍Modbus通信协议是一种串行的主从通信协议，网络里仅有一台设置可作为主机（称Master），其它设备作为从机（称Slaver），主机不需编号，从机必须编号。

协议定义了主机查询及从机应答的信息帧格式。

通信时，主机首先向从机发出请求信息，符合相应地址码的从机接收通讯命令，并除去地址码，读取信息，如果没有出错，则执行相应的任务，然后把执行结果返给主机。

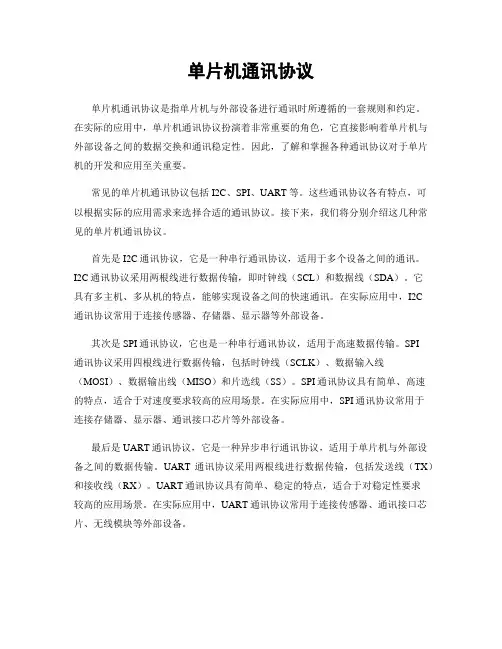

单片机通讯协议单片机通讯协议是指单片机与外部设备进行通讯时所遵循的一套规则和约定。

在实际的应用中，单片机通讯协议扮演着非常重要的角色，它直接影响着单片机与外部设备之间的数据交换和通讯稳定性。

因此，了解和掌握各种通讯协议对于单片机的开发和应用至关重要。

常见的单片机通讯协议包括I2C、SPI、UART等。

这些通讯协议各有特点，可以根据实际的应用需求来选择合适的通讯协议。

接下来，我们将分别介绍这几种常见的单片机通讯协议。

首先是I2C通讯协议，它是一种串行通讯协议，适用于多个设备之间的通讯。

I2C通讯协议采用两根线进行数据传输，即时钟线（SCL）和数据线（SDA）。

它具有多主机、多从机的特点，能够实现设备之间的快速通讯。

在实际应用中，I2C通讯协议常用于连接传感器、存储器、显示器等外部设备。

其次是SPI通讯协议，它也是一种串行通讯协议，适用于高速数据传输。

SPI通讯协议采用四根线进行数据传输，包括时钟线（SCLK）、数据输入线（MOSI）、数据输出线（MISO）和片选线（SS）。

SPI通讯协议具有简单、高速的特点，适合于对速度要求较高的应用场景。

在实际应用中，SPI通讯协议常用于连接存储器、显示器、通讯接口芯片等外部设备。

最后是UART通讯协议，它是一种异步串行通讯协议，适用于单片机与外部设备之间的数据传输。

UART通讯协议采用两根线进行数据传输，包括发送线（TX）和接收线（RX）。

UART通讯协议具有简单、稳定的特点，适合于对稳定性要求较高的应用场景。

在实际应用中，UART通讯协议常用于连接传感器、通讯接口芯片、无线模块等外部设备。

除了上述介绍的几种通讯协议外，还有许多其他类型的通讯协议，如CAN、USB、Ethernet等。

这些通讯协议各有特点，可以根据实际的应用需求来选择合适的通讯协议。

在实际的单片机开发中，选择合适的通讯协议对于系统的稳定性和性能至关重要。

开发人员需要根据实际的应用场景和需求来选择合适的通讯协议，并合理设计通讯协议的数据格式、传输速率、错误检测和纠正等机制，以确保通讯的稳定性和可靠性。

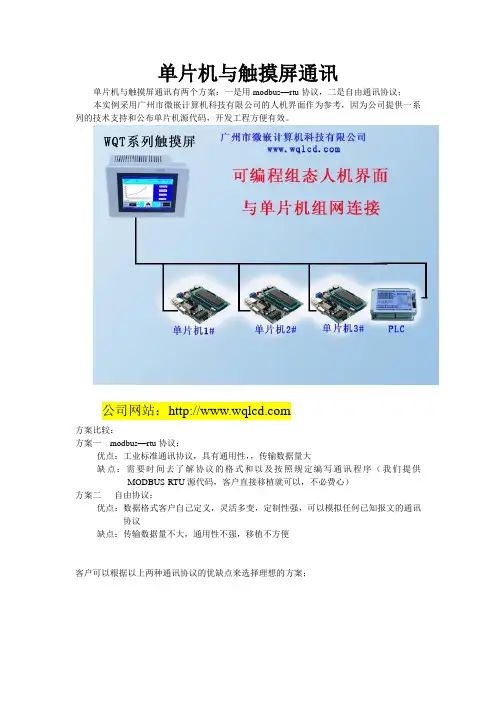

单片机与触摸屏通讯单片机与触摸屏通讯有两个方案：一是用modbus—rtu协议，二是自由通讯协议；本实例采用广州市微嵌计算机科技有限公司的人机界面作为参考，因为公司提供一系列的技术支持和公布单片机源代码，开发工程方便有效。

公司网站：方案比较：方案一modbus—rtu协议：优点：工业标准通讯协议，具有通用性，，传输数据量大缺点：需要时间去了解协议的格式和以及按照规定编写通讯程序（我们提供MODBUS-RTU源代码，客户直接移植就可以，不必费心）方案二自由协议：优点：数据格式客户自己定义，灵活多变，定制性强，可以模拟任何已知报文的通讯协议缺点：传输数据量不大，通用性不强，移植不方便客户可以根据以上两种通讯协议的优缺点来选择理想的方案；实现方法：首先下载公司的人机界面组态软件，下载地址是：/new/league.asp?keyno=34组态软件WQTDesigner方案一：1.工程属性选用MODBUS-RTU协议；2.先了解MODBUS-RTU协议，基本的01 03 05 06 16 的功能码需要了解，其他可以不去深究；提供相关的资料3.使用我们提供的MODBUS-RTU协议（C语言）开发源代码，把主要的01 03 05 0616 函数移植到单片机通讯上，大大节省了开发时间；方案二：1.工程属性选用FreeProtocol协议；2.3.打开控制令编辑器（设定—>宏指令—>宏指令编辑器）或者直接按F8；4.新增宏指令，在宏指令里面使用到Output（）、Input（）、SetWordData()、GetWordData()这四个函数；注：可以参考附一5.Output（）函数，把设定好的字符串发送到相应的串口输出；Input（）函数，从设定好的串口读取需要的字符串；6.采集显示：SetWordData()函数，把Input（）函数接收回来的数据，发送给HIM用户自定义寄存器里，然后在显示控件里填上已经有数据的HIM寄存器，即可显示单片机采集上来的数据；7.改写发送：在显示控件了把需要改写的数据绑定HIM寄存器，使用GetWordData()获得修改后的数据，通过output（）发送把数据发送到单片机；附一:Output();【描述】第一个参数channel表示通道，如果通道为com1，则channel=1；如果通道为com2，则channel=2，数据类型为int。

单片机与触摸屏的接口设计与人机交互应用案例研究在现代科技不断发展的今天，单片机与触摸屏的结合已经成为一种常见的电子产品设计方式。

单片机作为一种集成电路芯片，在微处理器中具有完整的中央处理器、存储器、I/O接口等硬件系统，而触摸屏则是一种通过人体电容来实现操作的输入设备。

单片机与触摸屏的结合，可以实现更加便捷、灵活和智能的人机交互方式，本文将通过一个实际案例来介绍单片机与触摸屏的接口设计与人机交互应用。

在本案例中，我们以一个智能家居控制系统为例进行介绍。

该系统主要包括单片机控制模块、触摸屏显示模块、以及各种传感器和执行器。

单片机控制模块负责通过接口与触摸屏显示模块进行通信，接收用户输入的指令并控制各种设备的运行状态。

触摸屏显示模块则用于显示系统的状态信息和操作界面，实现人机交互。

在该系统中，单片机与触摸屏的接口设计是非常关键的一环。

首先，我们需要选择合适的通信接口来连接单片机和触摸屏。

常见的接口有SPI接口、I2C接口等，不同的接口具有不同的特点和优缺点，需要根据实际需求进行选择。

在本案例中，我们选择了SPI接口来连接单片机和触摸屏，因为SPI接口具有高速传输、简单连接、抗干扰能力强等优点，非常适合在该系统中使用。

接着，我们需要设计合适的通信协议来实现单片机与触摸屏之间的数据交互。

通信协议可以理解为双方之间的一种约定，规定了数据的传输格式、命令的格式等，确保双方能够正常通信。

在本案例中，我们设计了一种简单的通信协议，包括数据包格式、命令格式、校验和等内容，保证数据传输的可靠性和稳定性。

除了接口设计，人机交互应用也是该系统中的一个重要环节。

触摸屏作为用户的主要操作界面，需要设计直观、友好的交互界面，方便用户进行各种操作。

在本案例中，我们设计了一个简洁明了的控制界面，包括各种开关按钮、滑动条等元素，用户可以通过触摸屏轻松地进行各种设备的控制。

总的来说，单片机与触摸屏的接口设计与人机交互应用在智能家居控制系统中起着至关重要的作用。

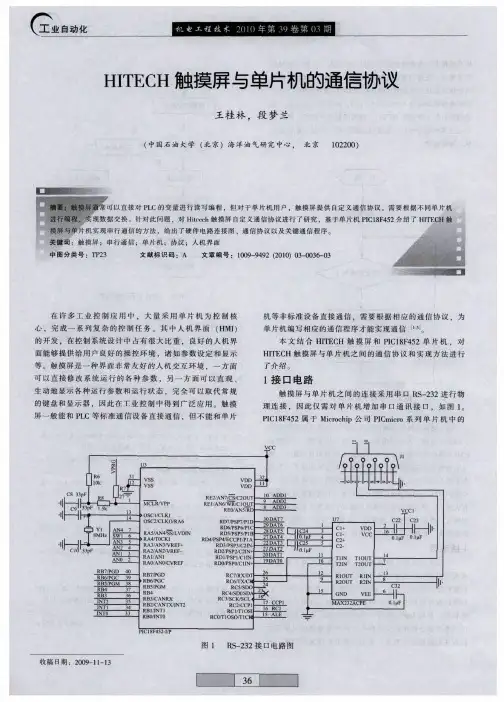

HITECH触摸屏与单片机的通信协议
王桂林;段梦兰
【期刊名称】《机电工程技术》
【年(卷),期】2010(039)003
【摘要】触摸屏通常可以直接对PLC的变量进行读写编程,但对于单片机用户,触摸屏提供自定义通信协议,需要根据不同单片机进行编程,实现数据交换.针对此问题,对Hitcech触摸屏自定义通信协议进行了研究,基于单片机P1C18F452介绍了HITECH触摸屏与单片机实现串行通信的方法,给出了硬件电路连接图、通信协议以及关键通信程序.
【总页数】4页(P36-38,103)
【作者】王桂林;段梦兰
【作者单位】中国石油大学(北京)海洋油气研究中心,北京,102200;中国石油大学(北京)海洋油气研究中心,北京,102200
【正文语种】中文
【中图分类】TP23
【相关文献】
1.基于PC与单片机的数字化打印通信协议研究 [J], 陈林林;贾华坡;陈贝贝;杨晨
2.PCC和HITECH触摸屏数据交换的研究 [J], 张中亚;辛雪飞;刘卫亚
3.PCC和HITECH触摸屏数据交换的研究 [J], 张中亚
4.基于RS-485总线的MODBUS通信协议在单片机上的实现 [J], 马亚玲
5.Hitech触摸屏在精梳机上的应用 [J], 杨建伟
因版权原因，仅展示原文概要，查看原文内容请购买。

单片机与触摸屏基于MODBUS协议通信的应用作者：黄月明来源：《中国新技术新产品》2017年第07期摘要：本文以自动温控鼓风机为例，介绍了触摸屏与单片机控制系统组成人机交换界面。

重点讲述了基于MODBUS RTU协议的触摸屏与单片机的通信方法，并讲述应用程序设计方法，提供了通用的软件硬件设计方法。

目前该系统已通过实践证明可以可靠稳定地运行。

关键词：触摸屏；单片机控制系统；MODBUS协议中图分类号：TP393 文献标识码：A自动控制系统经常需要观察运行状态或输入输出相关的参数，触摸屏能直观生动地显示运行参数和状态，具有良好的人机交互性。

单片机广泛应用于工业控制中，与触摸屏配合使用可以构成良好的人机交互界面。

但现有工控触摸屏都只支持与PLC的接口通信，没有支持与单片机的接口通信的工控触摸屏，故给单片机和工控触摸屏组成控制系统带来了很大的障碍。

本文以自动温控鼓风机项目为例，以MODBUS协议为载体，搭建单片机与工控触摸屏通信的通用平台。

一、MODBUS通信协议介绍1. MODBUS协议简述Modbus协议是广泛应用于电子控制器上开放性通用语言。

MODBUS协议在一根通信线上使用主从应答式连接，在一根单独的通信线上信号沿着相反的两个方向传输。

首先，主计算机的信号寻址到一台唯一的终端设备，然后，终端设备发出的应答信号以相反的方向传输给主机。

MODBUS协议只允许在主机和终端设备之间通信，而不允许独立的终端设备之间的数据交换，这样终端设备不会在它们初始化时占据通信线路，而仅限于响应到达本机的查询信号。

2.查询查询消息中的功能代码告之被选中的从设备要执行何种功能。

例如功能代码03是要求从设备读保持寄存器并返回它们的内容。

数据段必须包含要告之从设备的信息：从何寄存器开始读及要读的寄存器数量及错误检测。

3.回应如果从设备产生正常的回应，在回应消息中的功能代码是在查询消息中的功能代码的回应。

数据段包括了从设备收集的数据：如寄存器值或状态。

单片机与外围设备通信协议在现代电子技术领域，单片机（Microcontroller）已经广泛应用于各种电子设备和系统中，它能够提供强大的控制和计算能力。

然而，单片机通常需要与外围设备进行通信，以实现信息的交互和数据的传输。

为了确保通信的可靠性和高效性，需要使用适当的通信协议。

通信协议是单片机与外围设备之间进行数据交换和通信的规则和约定。

它定义了如何组织数据、传输数据、控制传输速率等相关细节。

在现实应用中，常见的单片机与外围设备通信协议包括SPI（Serial Peripheral Interface）、I2C（Inter-Integrated Circuit）、UART（Universal Asynchronous Receiver/Transmitter）等。

SPI（Serial Peripheral Interface）是一种同步串行通信协议，它适用于单片机与外围设备之间短距离的高速数据传输。

SPI通信协议需要使用4根信号线，包括SCLK（串行时钟）、MOSI（主机输出从机输入）、MISO（主机输入从机输出）和SS（片选信号），可以实现全双工通信。

SPI通信协议的优点在于通信速率高、硬件资源占用少，但缺点是线数较多，适用于连接较少的外围设备。

I2C（Inter-Integrated Circuit）是一种全双工、双线制的串行通信协议，主要用于单片机与多种外围设备之间的短距离通信。

I2C通信协议只需要使用两根信号线，包括SDA（串行数据线）和SCL（串行时钟线），因此需要在连接的外围设备之间使用唯一的地址进行区分。

I2C通信协议的特点在于线数少、硬件资源占用少、支持多主机系统，但通信速率相对较慢。

UART（Universal Asynchronous Receiver/Transmitter ）是一种异步串行通信协议，它适用于单片机与外围设备之间的中距离通信。

UART通信协议使用一对传输线（TXD和RXD）进行数据的串行传输，无需时钟线。

单片机通信协议规范及选用原则详解在现代电子设备中，单片机的应用越来越广泛。

而单片机之间的通信协议则成为了设备间进行数据交换的关键。

本文将详细探讨单片机通信协议规范以及选用的原则，帮助读者更好地理解和选择适合自己项目的通信协议。

首先，我们需要明确什么是单片机通信协议。

单片机通信协议是一种规定了数据传输格式和通信流程的标准，不同的协议具有不同的操作特征，通过这些协议，单片机可以在数据交互的过程中实现信息的传输、交换和控制。

通信协议的选择对于整个系统的性能和稳定性非常重要。

接下来，我们将介绍一些常见的单片机通信协议，以及它们的特点和适用场景。

1. UART（通用异步收发传输）协议：UART是一种异步串行通信协议，它使用简单、成本低廉，并且能够在较长距离上进行可靠的通信。

UART协议的特点是发送和接收数据之间没有固定的时间间隔，而是通过起始位、数据位、校验位和停止位来传输数据。

这种协议适用于简单的点对点通信和中等速度的通信需求。

2. SPI（串行外设接口）协议：SPI协议是一种同步串行通信协议，它可以实现高速的数据传输，常用于外设和单片机之间的通信。

SPI协议使用四根线传输数据：时钟线、数据线、主从选择线和片选线。

SPI协议具有快速的数据传输速度和灵活的数据帧格式，适用于对速度要求较高的场景，如存储卡、传感器和显示器等。

3. I2C（串行双向通信总线）协议：I2C协议是一种串行双向通信协议，它可以实现多个设备之间的通信，并且占用的引脚比较少。

I2C协议使用两根线传输数据：时钟线和数据线。

I2C协议具有简单的硬件电路、可靠的错误检测和纠正机制，适用于多个设备之间的通信和控制，如传感器阵列和扩展模块等。

4. CAN（控制器局域网）协议：CAN协议是一种用于实时控制和数据传输的通信协议，特别适用于汽车、工业控制和航空等领域。

CAN协议使用差分信号进行数据传输，具有高可靠性、抗干扰性强和较长的通信距离等特点。

CAN协议还支持多主机通信、广播和多帧数据传输等功能。

Hitech 触摸屏使用手册一、概述1.1 感谢您购物Hitech触摸屏产品。

本使用手册旨在向您介绍如何正确使用Hitech触摸屏，并为您提供使用过程中可能遇到的问题的解决方案。

1.2 在使用本产品前，请务必仔细阅读本手册并按照指示进行操作，以确保您能充分利用Hitech触摸屏的功能。

二、产品概述2.1 Hitech触摸屏是一种先进的人机交互设备，能够通过触摸操作实现对设备的控制和指令输入。

2.2 产品特点：灵敏的触摸响应、高清的显示效果、多点触摸支持、耐用的屏幕材料、易于安装和维护。

2.3 适用范围：工业自动化控制、商业展示展览、交互式广告媒体、智能家居控制等领域。

2.4 注意事项：请避免在触摸屏表面使用尖锐物体或过度施加压力，以免损坏屏幕。

三、使用指南3.1 开机和关机a) 开机：按下电源按钮并保持数秒，待屏幕亮起即表示开机成功。

b) 关机：进入系统设置界面，选择“关机”选项完成关机操作。

3.2 触摸操作a) 单点触摸：轻触屏幕即可完成单点触摸操作，适用于简单的选择、拖动等操作。

b) 多点触摸：使用两个以上手指在屏幕上进行操作，可以实现缩放、旋转等操作。

3.3 菜单操作a) 主菜单：轻触屏幕任意位置，弹出主菜单选项，可根据需求选择不同功能。

b) 设置菜单：进入系统设置菜单，可进行屏幕亮度调节、音量调节、语言选择等操作。

3.4 输入操作a) 虚拟键盘：在需要输入文字或数字时，触摸屏会自动弹出虚拟键盘，用户可通过触摸屏进行输入操作。

b) 手写输入：部分Hitech触摸屏产品支持手写输入功能，用户可直接用手指或专用笔进行书写，进行更自然的输入操作。

3.5 网络连接a) 有线连接：通过网线连接，可直接接入局域网或互联网，实现数据传输和上线操作。

b) 无线连接：部分Hitech触摸屏产品支持Wi-Fi连接功能，用户可通过无线网络进行数据传输和上线操作。

3.6 外接设备a) USB接口：部分Hitech触摸屏产品支持USB接口，用户可连接U 盘、键盘、鼠标等外部设备进行数据传输和操作。

触摸屏与单片机的通信实现 随着触摸屏的应用和产量的增加，价格下降。

因而有可能使用触摸屏作为单片机控制设备的键盘和显示装置，提高单片机控制设备的档次。

触摸屏与PLC联合使用时，触摸屏的主要功能是： ①显示PLC输入，输出端13或辅助继电器的开关状态。

②用触摸按键强制PLC输入，输出端口或辅助继电器的开／关。

③显示PLC中定时器、计数器和数据寄存器的内容。

④用触摸屏键盘把设定数据送入PLC的数据寄存器中。

可规纳成触摸屏与PLC问对应地址的数据位、字的读和写。

因此可以利用MODBUS通信协议来实现触摸屏与单片机的通信和控制，或触摸屏与多台单片机通信，构成一个集散控制系统。

1 触摸屏与单片机的硬件联接 采用MT500触摸屏与AT89C52单片机一对一通信。

把触摸屏的PLC232 9针插座与带有RS232接口的AT89C52单片机相连接。

如图1所示。

注意：通信电缆DB9是2-2、33、5-5。

这种接法的电缆也可用于与PC机通信或做通信摸拟。

作PC机通信时在连接PC机端的DB9短接46、78。

由于AT89C52单片机无RS232接口，因此需要扩展一片MAx232，把RXD、T&TImes;D的TTL电平转换成RS232电平。

 图1 触摸屏与单片机通信联接方法 2 建立触摸屏与单片机的内部存储器地址对应关系 打开触摸屏组态软件，从[编辑]下拉菜单中选[系统参数]，弹出如图2所示参数设置对话框。

触摸屏的系统参数中PLc类型设置成MODBUS RTU，通信参数设置必需与单片机通信参数设置一致。

通信口类型设置成RS232，数据位设置成8位，1个停止位，波特率9600，校验位设置与单片机编程一致，PLC站号是单片机定义的站地址一样，站号需从1开始。

参数设置完成，按确定键。

 图2参数设置对话框 这时触摸屏的可操地址范围如表1所示。

 表1 触摸屏在设置成MODBUS RTU摸式时可操作地址范围 Ox1Ox9999、1&TImes;11x9999用于位操作的存储器，3xl一3x9999、4xl一4x9999用于字操作的存储器。

单片机的通信协议在现代科技领域，单片机已成为许多电子设备中不可或缺的核心组成部分。

而要实现多个单片机之间的通信，就需要使用特定的通信协议。

本文将介绍一些常见的单片机通信协议，包括SPI、I2C和UART。

一、SPI通信协议SPI（Serial Peripheral Interface）是一种同步的全双工通信协议，用于在主从设备之间传输数据。

SPI通信需要四个线路：时钟线（SCLK）、主从选择线（SS/CS）、主设备输出线（MOSI/SIMO）和主设备输入线（MISO/SOMI）。

SPI通信中，主设备控制通信时序，并通过时钟线将时钟信号传输给从设备。

在每个时钟周期中，主设备通过主设备输出线向从设备发送数据，并通过主设备输入线接收从设备返回的数据。

主从设备通过主从选择线进行选择和区分。

二、I2C通信协议I2C（Inter-Integrated Circuit）是一种双线制的串行通信协议，用于实现多个设备之间的通信。

I2C通信需要两个线路：时钟线（SCL）和数据线（SDA）。

I2C通信中，所有设备都通过这两条线路进行通信。

时钟线由主设备控制，并在每个时钟周期中产生时钟信号。

数据线用于传输数据，包括地址和实际数据。

每个设备都有一个唯一的地址，以便主设备能够选择和与之通信。

三、UART通信协议UART（Universal Asynchronous Receiver Transmitter）是一种异步的串行通信协议，广泛应用于串口通信。

UART通信使用两根线路：数据线（TX/RX）和地线（GND）。

UART通信中，数据线用于发送和接收数据。

发送数据时，数据线上的逻辑电平会根据发送数据的位值变化。

接收数据时，从设备通过数据线接收主设备发送的数据。

地线则用于连接设备之间的公共地。

以上是一些常见的单片机通信协议，每种协议都有其特定的优势和适用场景。

选择合适的通信协议取决于具体的应用需求和硬件限制。

在设计单片机通信系统时，需要考虑到通信速率、设备数量、数据传输可靠性以及硬件成本等方面的因素。

基于Modbus协议的单片机与触摸屏通信设计顾波飞;赵伟杰;吴开华【摘要】In order to solve the problems of human computer interaction of automatiac irrigation systeam, a kind of hunman computer interaction system was designed using touch panel as interface. The communication method was studied mainly between touch panel and micro controller unit for the automatic irrigation system which was powered by solar energy. Based on Modbus potocol, touch panel was used as host to sent data acquisition or operation request message and micro controller unit was used as slave to receive the request, judge the request and return the data and state or execute corresponding action. The research results show that the method solves the data real time communication between touch panel and micro controller unit for the automatic irrigation system which is powered by solar energy.%为解决太阳能自动灌溉系统中的人机交互问题,使用触摸屏作为人机界面设计了一种人机交互系统.重点研究了人机交互系统中单片机与触摸屏的通信方法,包括基于Modbus协议,触摸屏作为主机发出获取数据请求或操作请求,单片机作为从机接收并分析请求,返回相应的数据和状态或执行相应的动作.研究结果表明,该方法解决了太阳能自动灌溉系统中单片机和触摸屏之间的数据双向实时通信问题.【期刊名称】《机电工程》【年(卷),期】2012(029)001【总页数】4页(P104-107)【关键词】串行数据通信协议;单片机;触摸屏;自动灌溉;太阳能【作者】顾波飞;赵伟杰;吴开华【作者单位】杭州电子科技大学生命信息与仪器工程学院,浙江杭州310018;杭州电子科技大学生命信息与仪器工程学院,浙江杭州310018;杭州电子科技大学生命信息与仪器工程学院,浙江杭州310018【正文语种】中文【中图分类】TP393;TH390 引言太阳能自动灌溉系统结合光伏技术和测控技术，具有节能、节水等优点。
