海泰克触摸屏的配方设计

海泰克触摸屏的配方设计
海泰克触摸屏的配方设计
基于西门子s7—200系统做海泰克配方
首先打开我们的海泰克触摸屏软件，并且新 建文件。
选中海泰克最新型号pws6500T，和西门子 s7—200的PLC型号。
弹出新画面后再打开工作参数设定
点上读写配方，并且写入地址，地址自由选择，但是要注表格的制作：现在是做蛋糕、饼干和蛋挞的和料配方，制作每样食品的 参数都不一样，但是每样食品的用料都是一样的，这样就可以用海泰克 来做 配方，首先要知道所谓的配方资料长度就是面粉、水、鸡蛋；配方 组别就是蛋糕、饼干、和蛋挞。它所要加的数量是我们要在触摸屏里面 输入的。
vw0+5

触摸屏的生产工艺课件

触摸屏的生产工艺课件

成品包装
将检测合格的触摸屏进行包装，以便运输和 存储。
03
关键生产设备与材料
BIG DATA EMPOWERS TO CREATE A NEW
ERA
柔性线路制作设备
柔性线路板制作设备
用于制造触摸屏的电路板，能够实现高精度、高效率的生产 。
激光蚀刻机
用于在柔性材料上刻蚀出精细的电路图案，确保导电线路的 准确性和稳定性。
热处理
进行热处理以改善导电性 能和稳定性。
贴合工艺
对位贴合
切割
将柔性线路和透明导电膜精确对位并 贴合在一起。
将贴合后的材料切割成适当的大小和 形状。
热压合
通过热压方式将两层材料紧密结合在 一起，形成稳定的结构。
检测与成品包装
电气性能检测
测试触摸屏的导电性能和触摸传感效果。
外观检测
检查触摸屏表面是否存在缺陷或不良现象。
企业应定期对生产设备、安全设施进行检 查，及时发现并消除安全隐患。
提供安全培训
制定应急预案
企业应对员工进行安全生产培训，提高员 工的安全意识和操作技能，确保员工能够 正确、安全地操作设备。
企业应根据可能发生的安全事故制定应急 预案，建立应急救援队伍，确保在事故发 生时能够迅速、有效地进行救援。
环境保护措施
减少污染物排放
企业应采取有效措施减少生产过程中 的污染物排放，如采用环保材料、优 化生产工艺等。
建立环保管理体系
企业应建立环保管理体系，确保生产 过程中的环保合规性，并定期进行环 保监测和评估。
资源回收利用
企业应对生产过程中产生的废弃物进 行回收利用，提高资源利用率，降低 对环境的影响。
倡导绿色生产
透明导电膜制备设备

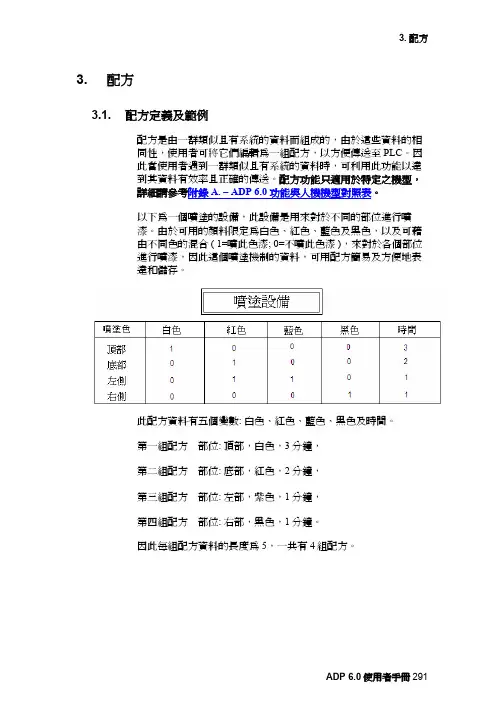

HITECH人机界面使用手册6.0之四配方篇

HITECH人机界面使用手册6.0之四配方篇

302 ADP 6.0 使用者手冊
3. 配方
3.4. 人機控制位於 PLC 的配方
使用者可利用人機介面顯示的方便性，於人機上設計元件來控制 PLC，如此只需在人機上就可控制 PLC 配方資料的讀取或回存， 詳細的人機及 PLC 讀寫之解說，可參考第四章 人機介面的系統控 制讀寫區。 在本節將以噴塗設備為範例示範人機上的元件設計，以完成控制 PLC 配方資料之目的，以下為噴塗設備人機介面的範例。
ADP 6.0 使用者手冊 297
3. 配方
設計 PLC 程式讀取人機配方的主要步驟:
1. 設定二個連續的資料區塊，一個為控制區，另一個為狀態 區。在 ADP 中，選擇 [應用]/[設定工作參數]，然後在 [工 作參數] 的 [一般] 標籤中，於 [控制區] 及 [狀態區] 的區塊 中輸入 PLC 位址及長度。如使用配方的功能，[控制區] 則 至少需要 6 Words。
. .
4. 最後將配方寫入控制旗幟信號 (Recipe Write Flag) 設為 ON，人機將會傳送位於目前配方區塊 (Current Recipe) 中 的資料到 PLC，PLC 於是將此組資料儲存於所指定的配方 暫存區。記得如欲再觸發配方寫入控制旗幟信號 (Recipe Write Flag) 以前，需先將此信號設為 OFF。
3. 配方
2. 設定 PLC 的配方編號控制暫存器 (RNR) 為欲讀取位於人機 的配方組別編號 N，此例則設定 D5 為欲讀取位於人機的 配方組別編號 N，例如第一組配方 N=1。
3. 然後將配方組別編號變更控制旗幟信號 (RCPNo Change Flag) 設為 ON，約 1 秒，如此人機內部的 RCPNo 也就會被 改為欲讀取的配方組別編號 N，以及人機的目前配方資料 (Current Recipe) 也會被更新為第 N 組的配方資料。記得如 欲再觸發配方組別編號變更控制旗幟信號 (RCPNo Change Flag) 以前，需先將此信號設為 OFF。

触摸屏TP技术讲解ppt课件

触摸屏TP技术讲解ppt课件
14
2.4、表面声波触摸屏
红外线触摸屏原理很简单，只是 在显示器上加上光点距架框，无需 在屏幕表面加上涂层或接驳控制器。 光点距架框的四边排列了红外线发 射管及接收管，在屏幕表面形成一 个红外线网。用户以手指触摸屏幕 某一点，便会挡住经过该位置的横 竖两条红外线，计算机便可即时算 出触摸点位置。因为红外触摸屏不 受电流、电压和静电干扰，所以适 宜某些恶劣的环境条件。其主要优 点是价格低廉、安装方便、不需要 卡或其它任何控制器，可以用在各 档次的计算机上。不过，由于只是 在普通屏幕增加了框架，在使用过 程中架框四周的红外线发射管及接 收管很容易损坏。
11
自电容：
自电容与互互容
在玻璃表面用ITO(一种透明的导电材料)制作成横向与纵向电极阵列，这些横向和纵向的 电极分别与地构成电容，这个电容就是通常所说的自电容。 在触摸检测时，自电容屏依次分别检测横向与纵向电极阵列，根据触摸前后电容的变化， 分别确定横向坐标和纵向坐标，然后组合成平面的触摸坐标。
7
8
二、常见触摸屏的分类

1。电阻式 2。电容式（主要讲解） 3。红外线 4。超声波
9
2.1、电阻式触摸屏
电阻式触摸屏主要是利用压力感应进行控制。它的构成是显示屏及一块与显示屏紧密贴合的 电阻薄膜屏。这个电阻薄膜屏通常分为两层，一层是由玻璃或有机玻璃构成的基层，其表面涂 有透明的导电层；基层外面压着我们平时直接接触的经过硬化及防刮处理的塑料层，塑料层内 部同样有一层导电层，两个导电层之间是分离的。当我们用手指或其他物体触摸屏幕的时候， 两个导电层发生接触，电阻产生变化，控制器则根据电阻的具体变化来判断接触点的坐标并进 行相应的操作。
20
3.2
TP Sensor
1.Sensor： 传感器，在这里泛指touch sensor（接触性传感器）。 2.TP sensor： 使用ITO Glass或者ITO Film材料，结合产品的结构与Touch IC设计要求而制作的传感器。因sensor制程工艺的不同，分以下 3类： a、黄光sensor（黄光制程） b、激光sensor（激光工艺） c、丝印sensor（丝印工艺）

HITECH触摸屏资料-14

HITECH触摸屏资料-14

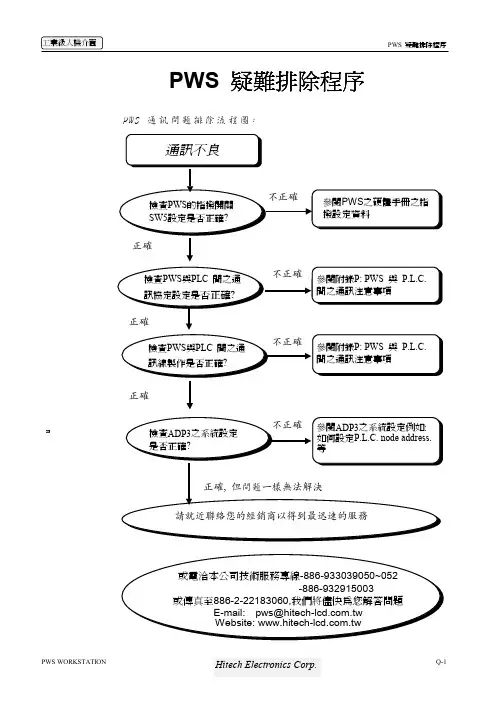

Hitech Electronics Corp.PWS WORKSTATION Q-1PWS 疑難排除程序PWS 通訊問題排除流程圖:正確PWS WORKSTATIONQ-2錯誤訊息碼Error codes 1. "PLC 內部暫存器和內部繼電器的範圍" 在附錄P ㆗皆有詳盡的描述，而此範圍也正是在ADP3軟體內所允許設定的數值，在實際的操作㆗，請特別注意千萬不要超出PLC-CPU 所允許設定的最大值。

2. 欲正確的設定PLC 通訊參數，請參照附錄P"PLC 通訊參數設定" ，設定㆟機之傳輸速度和資料格式以符合PLC 之傳輸速度與格式，設定㆟機之預設PLC 控制器之站號以符合PLC 之系統位址。

3. 錯誤碼將16進制之錯誤訊息碼轉譯成㆓進制之錯誤訊息如㆘範例:錯誤碼 = 800C ㆓進制數值Binary Equiv=1000000000001100解讀 = 寫入錯誤，等待回應時間過長(time out error).以㆖之錯誤碼表示在PLC 與㆟機之間沒有正常通訊，而造成此問題的原因有可能只是單純的通訊線的問題，或通訊格式設定有問題以致於無法與PLC 配合。

◆請安裝ADP3 Ver2.53.03 或最新的版本，您可以逕自泉毅網站 ㆘載或傳E-mail 到 pws@ 以得到更進㆒步的支援。

全球技術服務專線 Hotline :0933039050-52/886-9329150031:寫入錯誤0:讀取錯誤Time Out Unknown Check Sum Q-1、錯誤訊息碼Error codesHitech Electronics Corp.PWS WORKSTATION Q-3如果將本產品用於家㆗，其所產生之電磁波有可能影響其它家電用品，所以使用者必須使用各種可能的補救措失以改善此問題。

電源◆PWS ㆟機介面的輸入電源是DC24V ，如果所供應的電源不是DC24V ，太多或不足都會嚴重的毀損PWS ㆟機，因此，請定時檢查交換式電源供應器所提供之DC 電源是否穩定。

[课件]海泰克触摸屏的配方设计PPT

[课件]海泰克触摸屏的配方设计PPT

写入数值输入地址RCPW3--RCPW11，它是属于
长度为3，那么它的地址就是以3个为一组， 前面3个地址RCPW0--RCPW2被系统用来做当前配方资料显示 如果配方资料为5，那么它们是5个地址为一组，前面被占用5个地 址，它们包括RCPW0--R地址:v3.5 回存资料地址：v3.6
当我控制区地址写vw0时，那么资料保存地址
就是vw0+1的第四个位，也就是vw2中的vb3的第四个位。 依此类推，组别确认地址就是vw2中的vb3的第五个位。 回存资料地址就是vw2中的vb3的第六个位。
vw0+1=vw2中的v3.4，v3.5，v3.6
如果控制区的地址写的是VW0 那么它 的地址就是VW0加上配方控制暂存区，我们所选择的 存储区为VW0加上后面的五个字，也就是vw10
海泰克触摸屏的配方设计
首先打开我们的海泰克触摸屏软件，并且新 建文件。
选中海泰克最新型号pws6500T，和西门子 s7—200的PLC型号。
选择PLC型号
弹出新画面后再打开工作参数设定
点上读写配方，并且写入地址，地址自由选择，但是要注意 不要和控制区的地址重复。
第二步：在画面上制表
表格的制作：现在是做蛋糕、饼干和蛋挞的和料配方，制作每样食品的 参数都不一样，但是每样食品的用料都是一样的，这样就可以用海泰克 来做 配方，首先要知道所谓的配方资料长度就是面粉、水、鸡蛋；配方 组别就是蛋糕、饼干、和蛋挞。它所要加的数量是我们要在触摸屏里面 输入的。
vw0+5

触摸屏电路设计与驱动开发ppt课件

触摸屏电路设计与驱动开发ppt课件
电压转换成数字信号，从而准确判断出触点的坐标位
置。ADS7843的供电电压Vcc为2.7～5V，参考电压VREF， 为1V～+Vcc，转换电压的输入范围为0～ VREF。它支 持单端和差分两种测量方式，最高转换速率可达到
125kHz。
《嵌入式系统》课件
6
ADS7843的各引脚定义如P259表11-1所列。
24
做完这些工作之后就可以调用 input_device_register(struet input_dev dev) 向内核注册设备。这个注册函数除了实现通用的 设备注册功能外，还会将内核中特定的设备文件 操作接口函数(如read()，write()等函数)映射 到驱动程序中去。这样就简化了驱动的设计，不 用在驱动程序中编写这些操作接口函数。
触摸屏驱动的初始化的源代码如P266。
25
2. 硬件输入数据的报告
驱动接收到用户输入的数据后，须使用事 件报告函数将数据发送到输入设备子系统。根 据事件类型的不同，使用到的事件报告函数也 略有不同。这些事件共有3种基本类型，下面对 它们及相应的事件报告函数分别给予说明：
26
பைடு நூலகம்
·EV_KEY事件。主要由按键和按钮等设备 利触用等发待队，列通实现过阻i塞n型pIu／to_report_key(struet input
芯片包含一个多路模拟开关组成的供电-测量电路 网络和一个12位的A／D转换器(参见图11-3)。 ADS7843 根据处理器发来的不同命令导通不同的模拟开关，向一 个工作面电极对提供参考电压，并把另一个工作面测量 电极上的代表触点坐标位置的电压模拟量引入A／D转换 器。
ADS7843的电压的测量方式有单端方式和差分方式 两种，这两种测量方式可以通过命令控制字选择。当通 过命令控制字，将Vcc设置为参考电压时，ADS7843工作 在单端方式；当将Y+/Y-或者X+/X-电极对设置为参考电 压时，ADS7843就工作在差分方式。

触摸屏的生产工艺20页PPT

触摸屏的生产工艺20页PPT

•
Байду номын сангаас
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
27、法律如果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
•
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
触摸屏的生产工艺
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

当我控制区地址写vw0时，那么资料保存地址
就是vw0+1的第四个位，也就是vw2中的vb3的第四个位。 依此类推，组别确认地址就是vw2中的vb3的第五个位。 回存资料地址就是vw2中的vb3的第六个位。
vw0+1=vw2中的v3.4，v3.5，v3.6
如果控制区的地址写的是VW0 那么它 的地址就是VW0加上配方控制暂存区，我们所选择的 存储区为VW0加上后面的五个字，也就是vw10

vw0+5
海泰克触摸屏的配方设计
首先打开我们的海泰克触摸屏软件，并且新 建文件。
选中海泰克最新型号pws6500T，和西门子 s7—200的PLC型号。
选择PLC型号
弹出新画面后再打开工作参数设定
点上读写配方，并且写入地址，地址自由选择，但是要注意 不要和控制区的地址重复。
第二步：在画面上制表
表格的制作：现在是做蛋糕、饼干和蛋挞的和料配方，制作每样食品的 参数都不一样，但是每样食品的用料都是一样的，这样就可以用海泰克 来做 配方，首先要知道所谓的配方资料长度就是面粉、水、鸡蛋；配方 组别就是蛋糕、饼干、和蛋挞。它所要加的数量是我们要在触摸屏里面 输入的。
写入数值输入地址RCPW3--RCPW11，它是属于
长度为3，那么它的地址就是以3个为一组， 前面3个地址RCPW0--RCPW2被系统用来做当前配方资料显示 如果配方资料为5，那么它们是5个地址为一组，前面被占用5个地 址，它们包括RCPW0--RCPW4.
资料保存地址：v3.4 组别确定地址:v3.5 回存资料地址：v3.6
