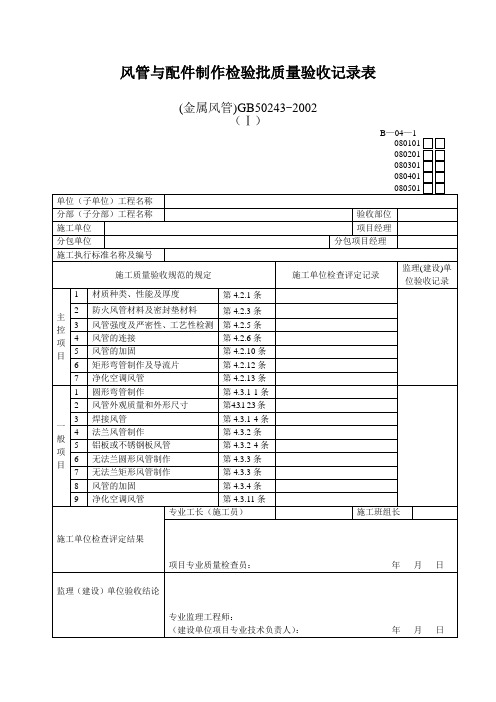

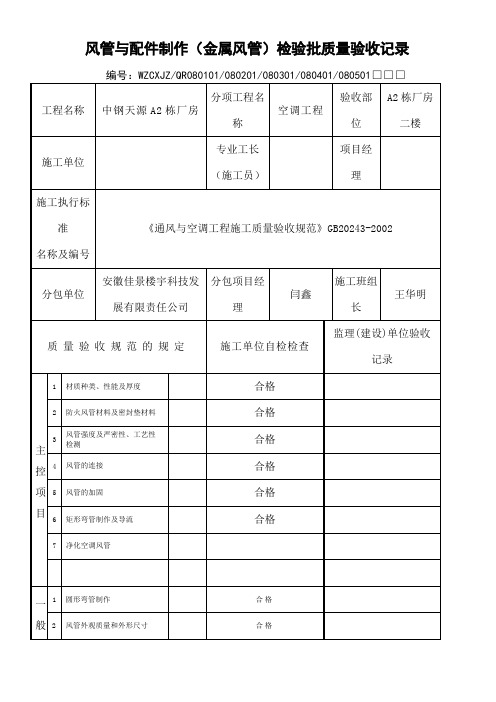

风管与配件制作工程检验批质量验收记录表（金属风管）GB50303—2002（Ⅰ）080101□□080201□□080301□□080401□□说明（Ⅰ）080101080201080301080401080501主控项目1、材料品种、规格、性能与厚度应符合设计要求和有关标准及本规范规定。
板厚度不得小于本规范表4.2.1—1～3的规定。
检查材料质量合格证明文件、性能检测报告及尺量。
2、防火风管及其配件必须为不燃材料、耐火等级符合设计规定。
检查材料质量合格证明文件、性能检测报告及点燃试验和观察。
3、风管强度和严密性应配合设计要求，或符合本规范4.2.5条规定。
检查产品合格证明文件、检测报告或按本规范附录A进行强度和漏风量测试。
4、风管板材连接咬口缝应错开，不得有十字型拼缝。
法兰规格应符合本规范表4.2.6—1～2规定，螺栓孔距中低压≤150mm，高压≤100mm，矩形四角均应设孔观察检查拼缝质量和尺量螺栓孔距。
5、风管加固条件：圆形Φ≥800mm，管段长＞1250mm，或表面积＞4m2；矩形管边长＞630mm，保温风边长＞800mm，管段长＞1250mm，低压风管单边平面积＞1.2m2，中高压＞1.0m2；非规则管按矩形管加固尺量观察检查。
6、矩形风管应采用曲率半径为一个平面边长的内外同心弧形弯管。
其他形式弯管平面边长＞500mm时，应设弯管导流片。
尺量平面边长，观察检查是否符合规定。
7、净化空调风管所用连接件应与管材性能匹配且不应产生化学性能腐蚀，并不得用抽芯铆钉风管内加固；无法兰连接不得用S形、直角形及立联合角形插条；空气洁净度等级为1～5级的风管，不得采用按扣式咬口；矩形风管边长≤900mm，底面板不应有拼接缝，＞900mm时，不应有横向拼接缝；清洁剂应用对人体和材质无害的，镀锌钢板镀锌层无严重损害。
检查材料质量合格证明文件和有关证明，井观察检查是否符合规定。
一般项目1、圆形弯管曲率半径和最少分节数应符合规范表4.3.1—1规定。
检验项目(含检验方法摘要)标准(或 设计)要 求值(含
理论计算
值)
内弧外直角型、内斜线外直角型、内外直角型弯
管选用并设置的单弧形或双弧形等圆弧导流片，
其圆弧半径、片距及板厚均按JGJ141—2004标
准规定
弯管、三通等风管配件的各端面夹角符合设计和
相关技术标准的要求长之比≤0.25的内外弧型弯管
线外直角型弯管内外弧型弯管导流片弧度与弯管弧度相等,迎风
边缘光滑；片数及设置位置按JGJ 141—2004行
标之表3.10.2-1、表3.10.2-2规定
弯管一般应采用曲率半径为一个平面边长的内外
同心弧型，圆弧均匀
下列情况之一的弯管应设置导流片:
弧外直角型/
角型/
被检管段编号及其实测值（用数据表达）或观感质量定性评价 (用“√”或“×”表达)弯管(弯头)配件的形式(参见:相关技术标准、
图
集及工艺规程等)
/
薄板法兰/无法兰连接的矩形金属风管及配件加工制作
质量检验记录(续五)
(弯管、三通等风管配件特有检验项目专页)
GD-C4-6561/5。
×φ板厚:；外长边长:,外长边长:外短边长(不宜＞4:1)=风 管 ︵配 件
︶ 的
主要性
能要
素及工艺要
素工作压力
P
横截面尺寸 (mm)
风管材质
风管成形 连接及接 缝密封形
式
管端薄 板法兰 连接 管端无
法兰连 接连接插条(含立咬口包边条)等附件板厚(mm):薄板法兰/无法兰连接的矩形金属风管及配件加工制作
质量检验记录（续一)
(Pa)，属于: 联合角形插条/
连接形式:
铆钉规格尺寸(直径×长度):
×铆钉材质:
薄板法兰与风管的连接方式:他：
螺栓(钉)类别:,规格尺寸:M 穿法兰(或顶丝卡)的螺栓(钉)材质:他：连接附件板厚(mm):；薄板法兰板厚(mm):
板)/
和顶丝卡组合式/他： 薄板法兰和插条/弹簧夹/顶丝卡等连接附件材质:接缝涂密封胶种类(按产品准确名称表达)及其燃烧耐火、耐温指标(等级):连接方式:/腐铝合金板/
连接形式:他：/GD-C4-6561/1
,外短边长::1。
