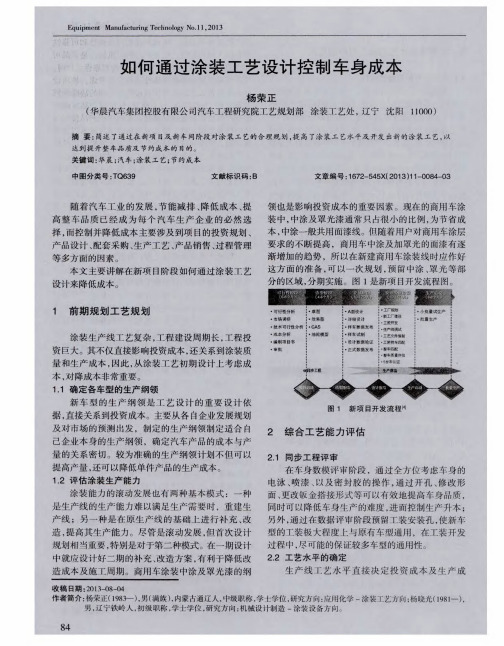

涂装车间工艺设计分析

涂装工艺方案范文一、概述涂装工艺是指将涂料或覆盖材料涂覆在零部件或产品上，达到保护和美化的目的。

涂装工艺方案是按照产品特点和使用要求，确定涂装工艺流程、涂料种类和使用方法的计划。

本文将针对涂装工艺方案的制定进行详细介绍。

二、工艺流程涂装工艺流程是指涂装过程中各道工序的先后顺序和操作要点。

一般而言，涂装工艺流程包括：表面处理、底漆涂装、中间处理、面漆涂装和后处理等。

1.表面处理：表面处理是保证涂层附着力和质量的关键步骤。

常见的表面处理方法包括除锈、除油、喷砂、打磨等。

根据材料和产品的不同要求，可以选择适合的表面处理方法。

2.底漆涂装：底漆涂装是为了提高涂层的附着力和防腐性能。

应根据产品材料和环境要求选择合适的底漆涂装方式。

常见的底漆有防锈底漆、环氧底漆、磷化底漆等。

3.中间处理：中间处理主要是修复和改善底漆层的质量，包括研磨、填补、扫灰等工序。

中间处理能够提高涂层的平整度和光洁度，为最终的面漆涂装做好准备工作。

4.面漆涂装：面漆涂装是决定产品外观效果的关键步骤。

应根据产品的设计要求和使用环境选择合适的面漆种类和涂装方法。

常见的面漆有高光面漆、亚光面漆、金属漆等。

5.后处理：后处理是为了增加涂层的耐久性和外观效果的最后工序。

常见的后处理方式包括抛光、清洗和上光等。

三、涂料种类涂料种类的选择应根据产品材料、环境要求和涂装效果等方面进行考虑。

1.根据材料：根据产品的材料选择相应的涂料种类，如金属材料可选择金属漆，塑料材料可选择塑料漆等。

2.根据环境要求：根据产品使用环境选择合适的涂料种类，如户外使用的产品需要选择具有耐候性和抗紫外线的涂料。

3.根据涂装效果：根据产品的设计要求选择合适的涂料种类，如需要具有高光效果的产品可选择高光面漆。

四、使用方法使用方法是指在涂装过程中的具体操作和要点。

使用方法的正确与否直接影响涂层的质量和外观效果，因此应严格按照涂料的使用说明进行操作。

1.涂料的搅拌：在使用前应将涂料进行充分搅拌，确保颜料和稀释剂均匀混合，以提高涂层的均匀性和附着力。

涂装车间工艺流程图一、引言涂装车间是制造业中重要的生产环节之一，通过对产品进行涂装，可以提升产品的外观质量和耐久性。

为了确保涂装过程的高效和质量，需要制定一套科学合理的工艺流程图。

二、工艺流程图概述涂装车间的工艺流程图主要包括以下几个环节：准备工作、涂装准备、涂装操作、干燥和固化、质量检验和包装。

三、准备工作1. 原材料准备：根据产品的需求，准备好所需的涂料、溶剂、底漆等原材料。

2. 设备准备：检查和保养涂装设备，确保设备的正常运行。

3. 工作区准备：清理和整理工作区，确保工作区域干净整洁。

四、涂装准备1. 表面处理：对产品表面进行清洁、除锈、打磨等处理，以确保涂料能够附着在产品表面。

2. 遮盖和掩膜：根据产品的设计要求，对不需要涂装的部位进行遮盖和掩膜，保护其不受到涂料的污染。

3. 涂料调配：根据产品的要求，按照一定的配方准备好所需的涂料。

五、涂装操作1. 底漆涂装：使用喷枪或喷涂设备对产品进行底漆涂装，确保底漆均匀附着在产品表面。

2. 中涂涂装：根据产品的要求，进行中涂涂装，增加产品的色彩和质感。

3. 面漆涂装：使用喷枪或喷涂设备对产品进行面漆涂装，使产品表面呈现出所需的颜色和光泽。

4. 干燥和固化：将涂装完毕的产品放置在干燥室或使用干燥设备进行干燥和固化，确保涂层能够牢固附着在产品上。

六、质量检验1. 外观检验：对涂装完毕的产品进行外观检查，确保涂层的光洁度、颜色和质感符合要求。

2. 薄膜厚度检测：使用薄膜厚度测量仪对涂层的厚度进行检测，确保涂层的厚度符合要求。

3. 耐候性测试：对涂装完毕的产品进行耐候性测试，模拟不同的环境条件，检查涂层的耐久性和抗腐蚀性能。

七、包装1. 清洁和整理：对涂装完毕的产品进行清洁和整理，确保产品的外观无尘无污。

2. 包装材料准备：准备好适合产品的包装材料，如纸箱、泡沫等。

3. 包装操作：将产品放入包装材料中，并进行适当的填充和保护，确保产品在运输过程中不受损坏。

涂装车间设计手册一、引言本手册旨在为涂装车间的设计提供全面的指导和建议。

涂装车间是汽车制造过程中重要的生产环节之一，其设计合理性和运行效率直接影响到汽车的生产质量和效率。

本手册将围绕涂装车间的布局、工艺流程、设备选择、安全生产、环境保护、人员培训和管理等方面进行阐述，为设计师和工程师提供实用的参考。

二、车间布局涂装车间的布局应考虑到各个生产工序的衔接和配合，确保生产流程顺畅，避免生产中断和设备闲置。

车间布局应考虑到人员流动和设备维护的便利性，合理设置通道和维修区域。

应根据涂装车间的生产特点和安全要求，合理设置通风和排气设施，确保车间的空气质量符合相关标准。

三、工艺流程设计涂装车间的工艺流程设计应考虑到产品的多样化需求，针对不同车型和涂装要求，制定合理的工艺流程和操作规程。

工艺流程设计应注重提高生产效率和质量，采用先进的生产技术和设备，优化生产工序，降低生产成本。

应根据实际生产情况，对工艺流程进行持续改进和优化，提高生产效率和产品质量。

四、涂装设备选择涂装设备的选择应考虑到车间的生产规模、涂装种类和产品质量要求，选择性能稳定、易于维护和操作简便的设备。

涂装设备的材质应符合相关标准和要求，具备耐腐蚀、耐磨损、耐高温等特性，确保设备的长期稳定运行。

应根据实际生产需要，对涂装设备进行定期检查和维护，确保设备的正常运转和提高设备利用率。

五、安全生产考虑涂装车间应建立健全的安全生产管理制度，强化安全生产教育和培训，提高员工的安全意识和操作技能。

应根据车间的特点和设备情况，制定相应的安全操作规程和应急预案，确保员工的人身安全和企业的正常运转。

应配备齐全的安全设施和防护用品，如防火器材、通风设施和个人防护用品等，并定期进行检查和维护。

六、环境保护措施涂装车间应采取有效的环境保护措施，减少废气、废水和固体废物的排放，实现清洁生产和可持续发展。

应采用环保型的涂料和溶剂，减少有机溶剂的使用量，同时对废气进行处理和排放控制。

AUTOMOBILE DESIGN | 汽车设计浅析涂装烘房的设计要点任尔小东风悦达起亚汽车有限公司　江苏省盐城市　224002摘 要： 本文针对轿车涂装车间烘房设计中的结构合理性；根据实际运行中对预防过烘烤、干湿油污、烘烤性色差及颗粒性污染等采取的措施总结,从使用管理者的角度对烘房设计提出的一些探讨性想法。

关键词：轿车涂装烘房工艺设计　烘烤品质的改善涂层烘烤是汽车涂装线的重要工艺段，其烘房工艺的合理性、设备的先进性及运行管理的有效性较大程度影响着涂层品质及生产成本。

因此，加强烘烤工艺的优化、参数的精确测算及后期的运行管理相当重要。

1　轿车烘房设计的基本工艺要求及烘烤性评价标准新烘房建造前期，工艺规划人员必须要提出明确的设计要求及烘烤评价标准。

作为轿车生产用的烘房，应包含以下内容：（1）车身烘烤质量要求：①根据车型的多个指定部位烘烤过程须符合规定的加热曲线区间要求，这个加热曲线区间，是涂料供应商提供的涂料固化温度窗口，结合生产工艺及品质要求制作的，明确规定了加热温度及时间，保温温度及时间，上下限温度，驼峰量限值等，这些是涂料固化的基本条件，必须设计保证；②车身加热的均匀性要求，即多个规定的测量点间的最大温差（一般取门下坎、侧门板、车顶、背门与机盖五个位置测量评价），这项要求决定了烘房的循环风量及风口式样，较小的温差，可避免车身不同部位的色差，减少局部黄变或不干燥现象;③烘烤后车身上干湿油污状态，一般中高档轿车生产线用烘房，必须避免烘房出入口及内部出现凝结物，尤其是水性涂料，加热减量大，产生的油状凝结物会增多，设计中必须要注意大温差及高湿状态下形成的冷凝液滴落到车身上，例如：气封区域形成的湿油带污染车身；④烘房通风颗粒与车身烘烤再生颗粒要求，这个取决于各厂家的涂装制程品质要求，国内较多涂装线的基本要求是烘房新风与升温区循环风中颗粒数达到5µm粒径零个的标准，过滤器配置F8级，升温区清洁度特别重要，因为在该区域涂膜仍然是湿的，因此，面涂升温区最好选用辐射式加热烘烤，减少对流供风空气污染；保温区也相近设置，或略低一个级别；烘烤再生颗粒的来源多样化，与后期管理也相关，一般不作为设计要求而数据化提出，只是规定投产前的深度保洁，烘房内板无缝焊接，以保证无岩粉泄漏，炉体的密封性要求，输送链的磨损要求等；（2）涂装烘房的能源消耗，达到涂装车间总能耗的15-25%，其热能中用于涂料烘烤的能量只占30%左右，其余大部份都随废气、台车及炉体散失了.因此在烘房设计中，要特别注重节能措施的检讨，重点从以下几方面考虑：①炉体的保温性，取决于岩棉的保温效果，同时要绝对避免内板渗漏，热蒸汽进入保温层，形成热桥而散热，一般要求外板测量温度小于45℃;②烘房的出入口微负压设计，防止炉内热空气外溢，通常情况下负压风量为500Nm3/h左右;③炉内废气的合理排放量，这种排放量的确定更多是出于安全考虑，因此，大部份设计人员，都将排放量设得较大，造成国内大部份烘房的废气排放能耗达到60%左右，绝大部份炉内热气溶剂浓度小于10%LEL（通常设计标准是<25%LEL），导致大量的能源空排；④热能回用是提高烘房能源依用率，节减能耗的另一条途径，它主要是针对排放废气中的余热，目前的主要方式有：第一种是采用节能设备RTO高温焚烧后，排风中的余热通过余热回收器再用至前处理槽液加热，或用于烘房新风的预热;第二种方式是通过高温氧化，再用于车身烘烤，例如用于辐射区加热的间接供风，就是一种很好的方式。

涂装车间设计手册第一章：引言涂装车间是汽车制造过程中非常重要的环节，直接影响着汽车的外观和品质。

一个合理、高效的涂装车间对于汽车制造企业至关重要。

本手册旨在为涂装车间的设计提供一些建议和指导，以确保涂装车间能够达到最佳的生产效果和质量要求。

第二章：涂装车间设计概述1. 涂装车间的作用及重要性2. 涂装车间的环境要求：温湿度、洁净度等3. 涂装车间的工艺流程概述第三章：车间布局设计1. 空间规划：突破常规，创新设计2. 车间布局：流水线布置、工作间距离等3. 设备布置：喷涂室、干燥室、空气净化设备等第四章：车间环境控制1. 温湿度控制：确保涂装质量的稳定性2. 空气洁净度控制：防止尘埃、杂质等进入涂装环境3. 能源消耗控制：节能环保的设计理念第五章：安全生产设计1. 涂装车间安全隐患分析2. 安全设施的设置：应急喷淋系统、防爆设备等3. 人员防护和培训第六章：智能化制造1. 自动化设备应用：机器人喷涂、智能制造系统等2. 数据化管理：涂装过程的数据采集与分析3. 信息化监控：涂装生产过程实时监控第七章：质量管理设计1. 涂装工艺标准的制定2. 检测设备的应用：质量检测仪器、自动检测系统等3. 质量追溯体系的搭建与优化第八章：环保设计1. 涂装废气处理技术2. 废水处理技术3. 节能减排的实施与管理第九章：维护与保养1. 设备维护计划2. 定期设备检查与保养3. 紧急维修设施设置第十章：成本控制1. 设备采购成本控制2. 生产成本管理策略3. 节约能源、减少浪费第十一章：参考案例分析1. 某汽车厂涂装车间设计案例分析2. 成功的设计经验与教训总结结语涂装车间作为汽车制造生产线上的关键环节，其设计必须注重工艺精细、环境控制、安全生产、智能化制造、质量管理等方面。

通过本手册的参考和指导，相信读者可以更好地理解涂装车间设计的重要性，并在实际工程中取得更好的效果。

喷淋式涂装工艺设计一、涂装背景及意义21世纪，人们的生活水平迅速提高，经济迅猛发展，人们对物质需求逐渐复杂化，绿色城市，绿色发展显得尤为重要。

依照目前国内外的发展情况，每个生产企业都必须满足这一要求。

为了环境保护，能源节省，涂装是每个生产行业必不可少的程序。

产品经过涂装处理可以增加其耐用性能。

我们本次是通过对门表面进行喷淋式涂装设计，目的是在增强门的牢固性，美化生活空间同时增强安全保护性能，从而满足不同环境的要求。

涂装工艺主要由涂装前处理、脱水烘干、喷涂、固化等几个重要环节组成。

1. 涂装前处理工艺整个涂装工艺流程中至关重要的一道基础工序（第一道工序）。

产品在车间进行生产成品之后，进行储存，再经过交通输送等环节，在这一过程中会使产品表面产生锈膜、油污等影响涂装的物质，这种情况会破坏涂层的质量，产品即使在有涂层保护的情况下，内部仍会继续被腐蚀导致涂层脱落，从而影响了产品的外观，降低了功能并缩短了使用寿命。

所以为了使涂料可以更牢固的与产品结合，达到最好的涂装效果，我们必须进行前处理。

2. 脱水烘干工艺涂装前处理之后的一套工序，脱水烘干的目的是使涂料与产品表面结合更牢固。

此结构宜采用电加热或燃油加热热风循环方式，脱水烘干烘道在工艺设计时将其做成长槽形，周围采用保温板防止热量散失，使得产品能吸收充分的热量，被均匀烘干。

3. 喷涂工艺整个涂装工艺流程中第二个至关重要的工序。

产品经过前处理与脱水烘干后表面可以达到喷涂前的最佳要求，产品在输送链的带动下进入喷涂系统，经过喷枪等设备将产品的表面涂上一层漆膜，对于不同的漆膜要求，喷涂的方法与时间都是不尽相同的。

在产品表面涂附的漆膜在良好的固化条件下便形成所需要的保护膜，对产品起到很好的保护作用，达到生产处理的最终目的。

4. 固化烘干工艺固化处理是涂装生产流程线中最后一套工序。

通过传热的方式将喷涂后的产品表面涂层能够更快速高效的进行干燥，从而加强了涂层的硬度、牢固性，增强漆膜对产品表面的保护作用，使产品的外观更具有光泽，提升了产品的功能并延长了使用寿命，利用设备烘干的方式即环保又高效，对于大批量流水线生产有很大的意义。

中国制造上汽乘用车临港工厂油漆车间今天将由我继续向大家介绍上汽乘用车临港生产基地的油漆车间。

油漆车间最主要执行的就是汽车生产四大工艺中的喷漆工艺，在车身车间完成的车体在这里经过一系列的清洗、密封以及喷漆工序，为车辆最终的总装打好基础，车辆的颜色在油漆车间也就已经确定了。

上海汽车乘用车公司临港油漆车间，从2006年8月28日打下第一根桩，开始土建。

车间总占地面积为42000平方米，项目共投资5.2亿元，由机械工业第四设计院完成设计、施工。

设计最大产能为单班40件/小时，单班年产量8万余辆。

2008年12月实现第一阶段的27件/小时产能要求，2009年8月达到40件/小时的产能要求，2010年2月开始两班生产。

目前主要生产的车型为荣威550、MG6、MG3以及荣威950。

油漆车间是整个工厂中最洁净的地方，拥有大量密封进行自动化操作的工段，车间内的工作地点均具有良好的空气循环，各工位对烟雾、粉尘和其它污秽空气的控制都有极高的要求，必要时随时进行净化处理。

在进入车间时必须穿着专业防护服装并经过除尘、除静电通道，在人工操作区域都保证了充足的照明。

采用天然光照明时，不允许太阳光直接照射工作空间，在室内照度不足的情况下则采用与整体光源色调相一致的局部照明，光线保证均匀且亮度一致，从而保证车辆的细节都可完整、真实地呈现。

随时对员工通道进行清洁，进一步防止外界粉尘被带入施工地段。

一方面避免或减少人身伤害和增强职业危害防护，同时也最大限度地保证了车辆喷漆的质量和效果。

电泳、磷化、中涂、色漆喷涂以及清漆喷涂等每一道工序都对车辆防腐、车身保护以及最终车漆的呈现效果有至关重要的影响。

上汽油漆车间的工艺流程完整，不会因控制成本等原因而在生产流程上有丝毫简化，最大限度为最终提供给消费者的车辆保证了扎实的基础。

在车身车间完成焊接的车体经白车身车体分配中心分配，从串联车间的传送通道进入油漆车间。

首先进行预处理，对车辆进行清洁，为正式的油漆工序做准备。

涂装车间工艺流程图一、概述涂装车间是指用于对汽车、机械设备等产品进行喷涂、涂装处理的生产工作区域。

涂装车间工艺流程图是为了规范涂装车间的操作流程，提高生产效率和产品质量而设计的。

本文将详细介绍涂装车间的工艺流程图及相关内容。

二、涂装车间工艺流程图的编制1. 工艺流程图的目的涂装车间工艺流程图的目的是为了将整个涂装生产过程进行系统化的规划和管理，确保每一个环节的顺利进行，确保产品质量的稳定和一致性。

2. 工艺流程图的内容涂装车间工艺流程图应包括以下内容：(1) 原料准备：包括原材料的采购、检验、储存等环节。

(2) 表面处理：包括除锈、除油、喷砂等环节。

(3) 喷涂工艺：包括底漆喷涂、面漆喷涂等环节。

(4) 烘干处理：包括烘干室的温度、时间等参数的设定。

(5) 质量检验：包括对涂装产品进行外观检查、厚度测量等环节。

(6) 包装出库：包括对涂装产品的包装和出库操作。

3. 工艺流程图的绘制涂装车间工艺流程图通常采用流程图的形式进行绘制。

流程图应具备以下特点：(1) 清晰明了：每一个环节的操作步骤应简明扼要，不容易产生歧义。

(2) 逻辑严密：各个环节之间的关系要合理，确保流程的顺畅进行。

(3) 可操作性强：工艺流程图应具备可操作性，能够指导操作人员进行正确的操作。

三、涂装车间工艺流程图的应用1. 生产管理涂装车间工艺流程图是生产管理的重要工具，通过对工艺流程图的制定和执行，能够提高生产效率，降低生产成本，提高产品质量。

2. 人员培训涂装车间工艺流程图也是对新员工进行培训的重要参考资料。

新员工可以通过学习工艺流程图，了解涂装车间的工艺流程和操作规范，提高工作技能。

3. 故障排除当涂装车间浮现故障或者质量问题时，可以通过工艺流程图进行故障排除。

通过对每一个环节的操作步骤进行检查，找出可能存在的问题，并进行相应的处理和改进。

四、涂装车间工艺流程图的优化为了进一步提高涂装车间的生产效率和质量，可以对工艺流程图进行优化。
