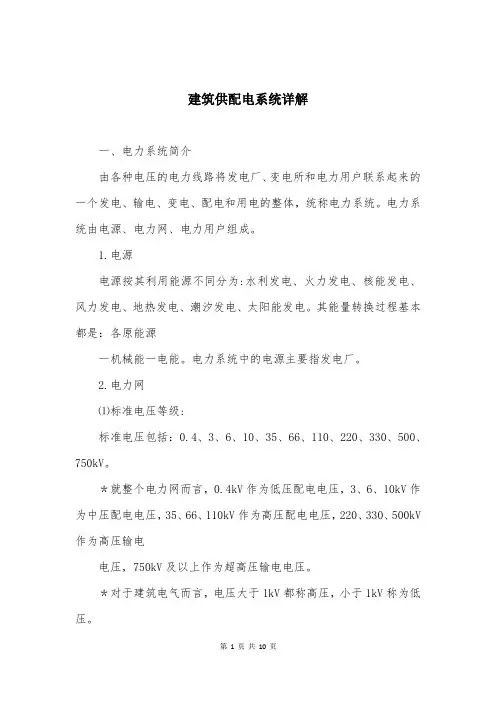

建筑供配电系统详解一、电力系统简介由各种电压的电力线路将发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，统称电力系统。

电力系统由电源、电力网、电力用户组成。

1.电源电源按其利用能源不同分为:水利发电、火力发电、核能发电、风力发电、地热发电、潮汐发电、太阳能发电。

其能量转换过程基本都是：各原能源一机械能一电能。

电力系统中的电源主要指发电厂。

2.电力网⑴标准电压等级:标准电压包括：0.4、3、6、10、35、66、110、220、330、500、750kV。

＊就整个电力网而言，0.4kV作为低压配电电压，3、6、10kV作为中压配电电压，35、66、110kV作为高压配电电压，220、330、500kV 作为高压输电电压，750kV及以上作为超高压输电电压。

＊对于建筑电气而言，电压大于1kV都称高压，小于1kV称为低压。

＊我国电力网目前一般采用五级电压，即0.4、10、35、110、220或330kV。

⑵电网设施电网设施包括整个输配电环节上的各级变电站所、开闭所、电力线等。

其中电力线包括架空线路和埋地电缆线路，对于35kV及以上的架空线路需要考虑高压电力线走廊的位置和宽度。

⑶接线方式电力网中线路的接线方式有放射型、环型、网孔型等。

二、建筑配供电系统基本概念建筑供配电系统包括从电源进户起到用电设备的输入端止的整个电路，主要功能是完成在建筑内接受电能、变换电压、分配电能、输送电能的任务。

1.负荷分级及供电电源要求根据电力负荷供电可靠性及中断供电在政治上造成影响或在经济上造成损失的程度，分为一级负荷、二级负荷和三级负荷。

1）一级负荷2）二级负荷①中断供电将造成较大政治影响者。

②中断供电将造成较大经济损失者。

③中断供电将造成公共场所秩序混乱者。

＊一般采用二回路供电，供电变压器宜选两台，负荷较小或地区供电条件困难时，允许由一回6kV及以上的架空线供电。

3）三级负荷不属于一级和二级的负荷。

供配电系统规程范文【引言】本规程旨在规范供配电系统的设计、运行和维护，确保供电系统的安全可靠运行以及人员和设备的安全。

规程适用于各类供配电系统，包括电厂、变电站、配电室和用户侧的供配电设施。

一、【概述】1.1 供配电系统的定义供配电系统是指将电力从电源输送到用户终端的电力系统，包括发电、输电、变电和配电等各个环节。

1.2 规程的目标本规程的目标是规范供配电系统的设计、施工、运行和维护流程，确保供电的安全性、可靠性和稳定性。

二、【设计与施工】2.1 设计阶段2.1.1 设计要求供配电系统的设计要满足国家电力标准以及相关安全要求，包括但不限于电压、电流、绝缘和过载等方面的要求。

2.1.2 设计流程供配电系统设计应按照统一的设计流程进行，包括需求分析、方案设计、细化设计和评审等环节。

设计过程中应充分考虑安全、可靠和经济性的因素。

2.2 施工阶段2.2.1 施工组织供配电系统的施工应按照统一的组织和管理要求，确保施工质量和进度。

施工人员应持有相关资格证书，并按照规定进行施工交底和安全教育。

2.2.2 施工验收供配电系统的施工完成后，应进行验收。

验收程序包括设备检查、接地电阻测试、绝缘测试等环节，确保施工符合设计要求。

三、【运行与维护】3.1 运行管理3.1.1 运行规程供配电系统应制定详细的运行规程，包括运行流程、操作指导和应急预案等内容。

运行人员必须按照规程进行操作，并接受培训和考核。

3.1.2 运行记录供配电系统的运行应做好记录，包括电力消耗、设备运行情况和异常事件等内容。

记录要及时、准确，可作为运行管理和事故分析的依据。

3.2 维护管理3.2.1 维护计划供配电系统的维护应制定维护计划，按照设备的特点和维护周期进行定期检查和保养。

维护人员应具备相应的维护技能，并对设备进行必要的维修和更换。

3.2.2 维护记录供配电系统的维护工作应做好记录，包括维护时间、维护内容和维护结果等。

记录要及时、准确，可作为日常维护管理和设备状态评估的依据。

供配电系统及设备概述1. 引言供配电系统及设备是电力系统中一个重要的组成部分，负责将发电厂生成的电能输送到各个用户，同时保证供电的稳定性和安全性。

本文将对供配电系统及其主要设备进行概述，介绍其基本原理和功能。

2. 供配电系统概述供配电系统是将发电厂的输电系统与用户的配电系统相连接的电力网络。

它包括三个主要部分：发电系统、输电系统和配电系统。

2.1 发电系统发电系统是由一台或多台发电机组成的系统，它将机械能转化为电能。

常见的发电机包括燃气轮机、蒸汽轮机和水轮机等。

发电系统一般分为高压发电系统和低压发电系统，其中高压发电系统主要用于将电能输送到变电站。

2.2 输电系统输电系统是将发电厂产生的电能通过高压输电线路输送到各个变电站的系统。

输电系统一般采用高压电缆或架空输电线路进行输电。

高压输电线路常见的有220kV、500kV等不同电压等级，以满足不同距离和功率的输送要求。

2.3 配电系统配电系统是将从变电站输送过来的电能进行分配，最终供应给各个用户的系统。

配电系统通常包括变电站、配电变压器、配电线路等设备。

根据供电范围的不同，配电系统可以分为高压配电系统和低压配电系统。

3. 主要设备概述供配电系统涉及到多种设备，下面将简要介绍几种主要设备的基本原理和功能。

3.1 变电站变电站是连接输电系统和配电系统的重要环节，主要功能是将输电系统提供的高压电能转变为适用于配电系统的低压电能。

变电站通常包括变压器、断路器、隔离开关等设备。

3.2 配电变压器配电变压器用于将变电站输送过来的高压电能转变为适用于用户的低压电能。

它具有降压、隔离和稳压的功能，保证电能正常供应给用户。

3.3 配电线路配电线路将从配电变压器输出的低压电能输送到用户。

配电线路一般采用铜线或铝线制成，根据功率的不同，可以分为主干线和支线，以满足不同用户的用电需求。

3.4 断路器与隔离开关断路器和隔离开关是保护供配电系统安全运行的重要设备。

断路器主要用于在电路中发生过载或短路时自动切断电路，防止电气事故的发生；隔离开关用于切断供电系统与用户设备之间的电气连接，以便进行维修和检修工作。

供配电系统介绍供配电系统是指用于将电源能量输送到各个用户终端的系统。

它包括了从电源站到用户的输电网络以及在用户端的配电设备。

供配电系统的稳定运行对于现代社会的正常运转至关重要。

本文将首先介绍供配电系统的基本结构和组成，然后详细讨论其各个部分的功能和特点。

结构和组成供配电系统由以下几个部分组成：1.电源站：电源站是供电系统的起始点，它接收来自发电厂的电能，并通过变压器将电压升高以适应输电的需求。

2.输电线路：输电线路负责将电能从电源站输送到各个用户终端。

根据输电的距离和负载容量的不同，输电线路可以分为高压输电线路和低压输电线路。

3.变电站：变电站位于输电线路上，负责将输送的电能进行变压处理，以适应用户终端的需要。

变电站通常还具有保护和监控功能，以确保供电的安全和可靠。

4.配电网络：配电网络是将电能从变电站输送到各个用户终端的网络。

它包括了配电变压器、配电线路和配电设备等组成部分。

5.用户终端：用户终端是供配电系统的最后一环，它将电能供给各个家庭、工业、商业和公共设施等用户。

用户终端通常包括了电表、开关、插座和照明设备等。

功能和特点供配电系统有以下几个主要功能和特点：1.供电稳定性：供配电系统需要保证稳定的电压和频率，以满足用户终端的需求。

为了实现这一点，供配电系统采用了多种措施，如电力调度、电压调节和冗余设计等。

2.远距离输电：供配电系统需要将电能从电源站输送到远离发电厂的用户终端。

为了减小输电过程中的能量损耗，供配电系统采用了高压输电线路和变压器等设备，以降低输电线路的比例材料及绝缘材料需求。

3.安全可靠性：供配电系统需要保证供电的安全和可靠。

为了实现这一点，供配电系统采用了多重保护措施，如过压保护、过流保护和短路保护等。

而配电设备通常还具有自动开关和远程监控等功能，以快速定位和排除故障。

4.节能环保：供配电系统需要考虑能源的消耗和环境的影响。

为了减少能量损耗，供配电系统采用了高效的变压器和输电线路。

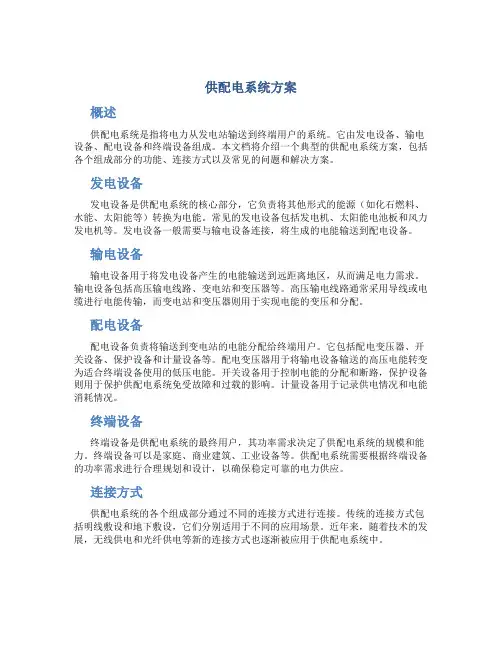

供配电系统方案概述供配电系统是指将电力从发电站输送到终端用户的系统。

它由发电设备、输电设备、配电设备和终端设备组成。

本文档将介绍一个典型的供配电系统方案，包括各个组成部分的功能、连接方式以及常见的问题和解决方案。

发电设备发电设备是供配电系统的核心部分，它负责将其他形式的能源（如化石燃料、水能、太阳能等）转换为电能。

常见的发电设备包括发电机、太阳能电池板和风力发电机等。

发电设备一般需要与输电设备连接，将生成的电能输送到配电设备。

输电设备输电设备用于将发电设备产生的电能输送到远距离地区，从而满足电力需求。

输电设备包括高压输电线路、变电站和变压器等。

高压输电线路通常采用导线或电缆进行电能传输，而变电站和变压器则用于实现电能的变压和分配。

配电设备配电设备负责将输送到变电站的电能分配给终端用户。

它包括配电变压器、开关设备、保护设备和计量设备等。

配电变压器用于将输电设备输送的高压电能转变为适合终端设备使用的低压电能。

开关设备用于控制电能的分配和断路，保护设备则用于保护供配电系统免受故障和过载的影响。

计量设备用于记录供电情况和电能消耗情况。

终端设备终端设备是供配电系统的最终用户，其功率需求决定了供配电系统的规模和能力。

终端设备可以是家庭、商业建筑、工业设备等。

供配电系统需要根据终端设备的功率需求进行合理规划和设计，以确保稳定可靠的电力供应。

连接方式供配电系统的各个组成部分通过不同的连接方式进行连接。

传统的连接方式包括明线敷设和地下敷设，它们分别适用于不同的应用场景。

近年来，随着技术的发展，无线供电和光纤供电等新的连接方式也逐渐被应用于供配电系统中。

常见问题与解决方案在供配电系统的运行过程中，常常会面临一些问题，例如电能损耗、电路故障和电能需求的变化等。

为了解决这些问题，可以采取以下措施：1.优化设备选型和布置，以减少电能损耗。

选择高效的发电设备和变压器，合理布置输电线路和配电设备，减少输电过程中的能量损失。

2.安装检测和监控设备，及时发现和修复电路故障。

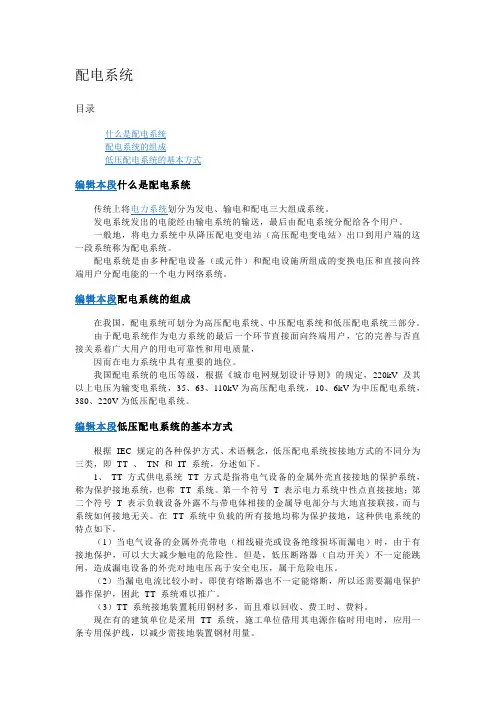

配电系统目录什么是配电系统配电系统的组成低压配电系统的基本方式编辑本段什么是配电系统传统上将电力系统划分为发电、输电和配电三大组成系统。

发电系统发出的电能经由输电系统的输送，最后由配电系统分配给各个用户。

一般地，将电力系统中从降压配电变电站（高压配电变电站）出口到用户端的这一段系统称为配电系统。

配电系统是由多种配电设备（或元件）和配电设施所组成的变换电压和直接向终端用户分配电能的一个电力网络系统。

编辑本段配电系统的组成在我国，配电系统可划分为高压配电系统、中压配电系统和低压配电系统三部分。

由于配电系统作为电力系统的最后一个环节直接面向终端用户，它的完善与否直接关系着广大用户的用电可靠性和用电质量，因而在电力系统中具有重要的地位。

我国配电系统的电压等级，根据《城市电网规划设计导则》的规定，220kV及其以上电压为输变电系统，35、63、110kV为高压配电系统，10、6kV为中压配电系统，380、220V为低压配电系统。

编辑本段低压配电系统的基本方式根据IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、TN 和IT 系统，分述如下。

1、TT 方式供电系统TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。

第一个符号T 表示电力系统中性点直接接地；第二个符号T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

在TT 系统中负载的所有接地均称为保护接地，这种供电系统的特点如下。

（1）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。

但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。

（2）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT 系统难以推广。

（3）TT 系统接地装置耗用钢材多，而且难以回收、费工时、费料。

供配电系统规定要求1.一般规定1.1供配电系统的设计方案应按金融设施等级、用电负荷等级、供电系统可靠性要求、近期和中远期供电容扯需求以及金融类用户的其他特殊使用要求确定。

1.2供配电系统设计应符合国家现行标准《供配电系统设计规范》GB 50052 和《民用建筑电气设计规范》JGJ 16 的有关规定。

2.负荷分级与供电要求2.1金融设施的用电负荷等级应符合表 4. 2. 1 的规定。

表 4. 2.1 金融设施的用电负荷等级2.2直接影响金融设施运行的空调设备的用电负荷等级，应与金融设施用电负荷等级相同。

2.3金融建筑中的通信、安防、监控等设备的负荷等级应与该建筑中最高等级的用电负荷相同。

2.4消防用电负荷及非金融设施用电负荷的等级应符合国家现行相关标准的规定。

2.5金融设施的供电应符合下列规定：A.特级、一级金融设施应由两个或两个以上电源供电，当电源发生故障时，至少有一个电源不应同时受到损坏；B.特级金融设施应设置持续工作型应急发电机组，非金融设施负荷不得接入该发电机组；C.一级金融设施宜设置持续工作型应急发电机组；D.二级及以下金融设施的供电可按现行国家标准《供配电系统设计规范》GB 50052 执行；E.设有特级、一级金融设施的金融建筑，其供配电系统应在满足金融业务总体要求的前提下，兼顾分期实施的可能性。

2.6金融设施的供电可靠性等级（可靠度 R ) 应符合下列规定：A.金融设施的供电可靠性等级（可靠度R ) 应根据金融设施等级、使用要求、当地的供电条件以及运行经济性等因素确定；B.金融设施主机房供配电系统的可靠性等级（可靠度 R )应符合表 4. 2. 6 的规定；表 4. 2. 6 金融设施供电可靠性等级（可靠度R)C.特级、一级金融设施的供配电系统应作可靠性等级（可靠度R ) 校验；二级金融设施的供配电系统宜作可靠性等级（可靠度R ) 校验；D.可靠性等级（可靠度R) 校验可按本规范附录 A 执行。
