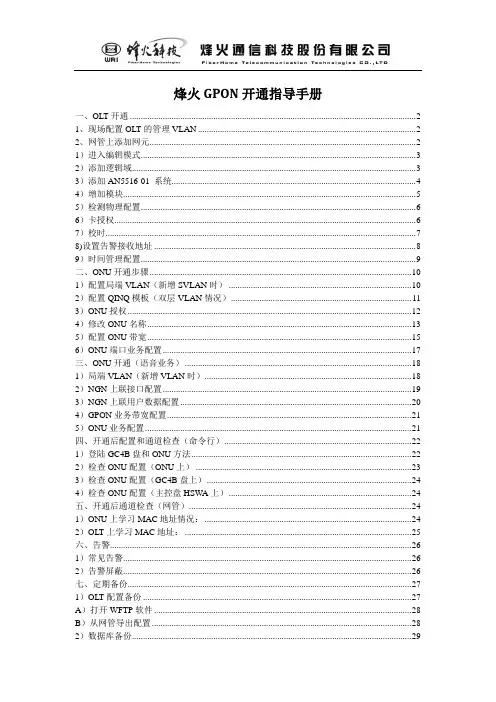

烽火GPON开通指导手册一、OLT开通 (2)1、现场配置OLT的管理VLAN (2)2、网管上添加网元 (2)1）进入编辑模式 (3)2）添加逻辑域 (3)3）添加AN5516-01 系统 (4)4）增加模块 (5)5）检测物理配置 (6)6）卡授权 (6)7）校时 (7)8)设置告警接收地址 (8)9）时间管理配置 (9)二、ONU开通步骤 (10)1）配置局端VLAN（新增SVLAN时） (10)2）配置QINQ模板（双层VLAN情况） (11)3）ONU授权 (12)4）修改ONU名称 (13)5）配置ONU带宽 (15)6）ONU端口业务配置 (17)三、ONU开通（语音业务） (18)1）局端VLAN（新增VLAN时） (18)2）NGN上联接口配置 (19)3）NGN上联用户数据配置 (20)4）GPON业务带宽配置 (21)5）ONU业务配置 (21)四、开通后配置和通道检查（命令行） (22)1）登陆GC4B盘和ONU方法 (22)2）检查ONU配置（ONU上） (23)3）检查ONU配置（GC4B盘上） (24)4）检查ONU配置（主控盘HSW A上） (24)五、开通后通道检查（网管） (24)1）ONU上学习MAC地址情况： (24)2）OLT上学习MAC地址： (25)六、告警 (26)1）常见告警 (26)2）告警屏蔽 (26)七、定期备份 (27)1）OLT配置备份 (27)A）打开WFTP软件 (28)B）从网管导出配置 (28)2）数据库备份 (29)附：一、烽火GPON设备介绍： (30)二、小技巧： (30)1、ONU查询 (30)2、导入网管配置方法： (32)1）进入编辑模式 (32)2）导入配置数据 (32)一、OLT开通1、现场配置OL T的管理VLAN串口命令行设置管理vlan的命令：GEPON //第一层用户名GEPON //第一层密码EN //第一层用户名GEPON //第一层用户名cd device //进入device目录下set uplink port 19:1 enable //打开19槽第一口set uplink port 19:1 auto_negotiation enable //打开自协商功能cd service //进入service目录下set manage vlan name manage vid 3000 inputport 19:1 tagged//配置管理VLAN和上联端口set manage vlan name manage ip 172.28.76.2/22 172.28.76.1//配置管理IP、掩码和网关cd .. //退到根目录下set debugip 192.168.1.1 mask 255.255.255.0//设置本地EMS口IP(用于本地接网管管理)hostname ZJQXTZ_OLT1 //修改系统名称SA VE //保存到此配置完成，命令的详细解释请看附件：5516-01上网管命令行.doc2、网管上添加网元1）进入编辑模式点击快捷图标，点击后图标周围有蓝框：2）添加逻辑域增加逻辑域可以方便进行区域管理，可以分权分域管理，不同用户管理不同的区域。

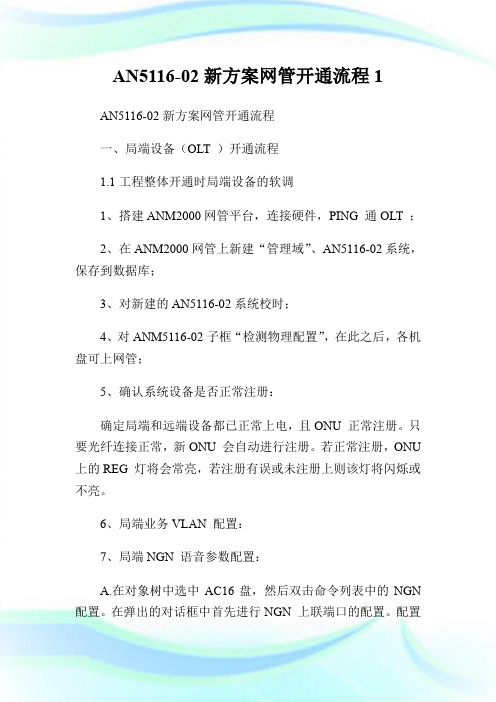

AN5116-02新方案网管开通流程1AN5116-02新方案网管开通流程一、局端设备（OLT ）开通流程1.1工程整体开通时局端设备的软调1、搭建ANM2000网管平台，连接硬件，PING 通OLT ；2、在ANM2000网管上新建“管理域”、AN5116-02系统，保存到数据库；3、对新建的AN5116-02系统校时；4、对ANM5116-02子框“检测物理配置”，在此之后，各机盘可上网管；5、确认系统设备是否正常注册：确定局端和远端设备都已正常上电，且ONU 正常注册。
只要光纤连接正常，新ONU 会自动进行注册。
若正常注册，ONU 上的REG 灯将会常亮，若注册有误或未注册上则该灯将闪烁或不亮。
6、局端业务VLAN 配置：7、局端NGN 语音参数配置：A.在对象树中选中AC16盘，然后双击命令列表中的NGN 配置。
在弹出的对话框中首先进行NGN 上联端口的配置。
配置完成的界面如下如所示：注：此处用户应提供如下数据：1）各种业务的VLANID 号段，例如：VLANID 号段为1到32，则上图中的起始值应为1，结束值则应为32；2）各种业务的交换机对我司OLT 侧端口的属性，如上图中的“TAG/UNTAG ”。
B.单击对话框下侧的“NGN 上联用户数据配置”标签，进行上联用户数据配置。
配置完成后的界面如下图所示：注：此处用户应提供如下数据：1）软交换协议类型，例如此处的“MGCP ”；2）软交换服务器IP 地址；3）软交换服务器所用端口号；4）软交换服务器所用端点域名。
1.2工程开通后局端设备的动态管理及维护在工程开通之后，需要动态管理及维护的数据配置主要有如下几方面：1、上述开通过程中的第6步，在进行扩容配置时，需要将VLANID 号段进行更改，此时，只需要对起始值及结束值作更改即可，如果要新加上联端口，则新建一条即可。
2、上述开通过程中的第7步，在进行扩容配置时，只需要在“NGN 上联用户数据配置”标签中新建；而在更改电话号码与IP 地址的对应关系时，只需要将相应的IP 地址及电话号码更改过来即可。

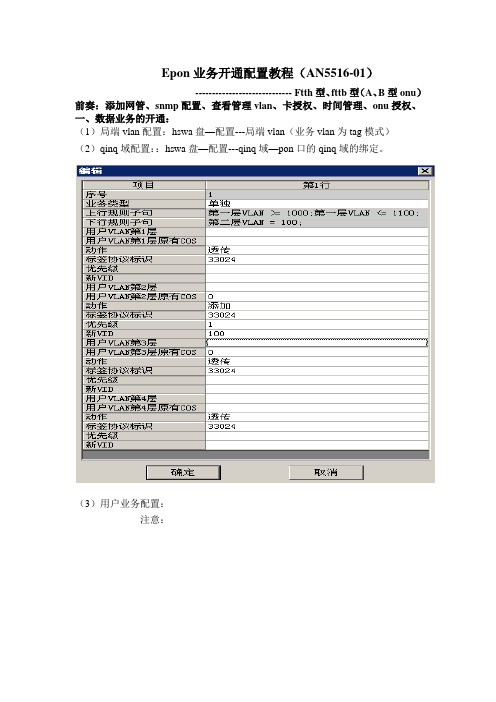

Epon业务开通配置教程（AN5516-01）----------------------------- Ftth型、fttb型（A、B型onu）前奏：添加网管、snmp配置、查看管理vlan、卡授权、时间管理、onu授权、一、数据业务的开通：（1）局端vlan配置：hswa盘—配置---局端vlan（业务vlan为tag模式）（2）qinq域配置：：hswa盘—配置---qinq域—pon口的qinq域的绑定。
（3）用户业务配置：注意：Vlan模式：透传和tag，透传：下联可以划分vlan的交换机，Tag：pc和傻hub。
翻译：当下层的vlan不在qinq域上行cvlan范围内，要开启翻译。
开启后：翻译vlan为翻译后的vlan，而cvlan为翻以前的vlan（不在qinq域范围内的vlan）。
Qinq模版使能：这里前面已经开启了qinq域的绑定，不可以再进行使能了。
业务区分：当业务区分为一个范围内时cvlan不填写。
备注：默认不开启业务区分。
二、语音数据的开通：（主要在ac16盘上）（1）局端vlan配置：hswa盘—配置---局端vlan（2）hswa-局端ngn配置—上链接看配置（3）ngn上联用户信令数据配置（4）心跳参数（5）软交换互通参数配置（6）软交换互通模版绑定（7）用户业务配置----------------------------- Fttn型（c型onu）--15设备前奏：添加网管、snmp配置、查看管理vlan、卡授权、时间管理、onu授权：一、数据业务的开通：在olt 端--------（1）局端vlan配置：hswa盘—配置---局端vlan在onu 端--------（2）查看管理vlan（通过超级终端配置的）。
（3）配置—---局端vlan（和olt尽量一致）（4）adsl模版---ad32+模版、pvc模版（使能）（5）adsl模版绑定：xa32盘上---配置命令---adsl配置（加上默认的告警模版）（6）配置端口vlan配置；xa32盘上---配置命令---业务vlan配置二、语音数据的开通：在olt端-------- （1）局端vlan配置：hswa盘—配置---局端vlan（tag模式）（2）在olt的hswa盘上：配置ngn（只有上联一项）在onu端--------（3）在onu的ac16盘上---mgcp配置：1、配置ac16 ip和掩码2、配置mgc列表3、用户名配置、用户协议类型4、配置电话模版、5、用户模版绑定6、ngn的vlan配置：配置ngn vlan7配置网管域名、rtp名称8、配置注册mgc9、配置用户端口使能（4）信号音超时参数：在onu的ac16盘上：系统命令---信号音超时参数（5）查看设备语音业务：主控盘--- ---ngn命令----mgcp回调—查看mgcp注册状态、用户端口注册状态。

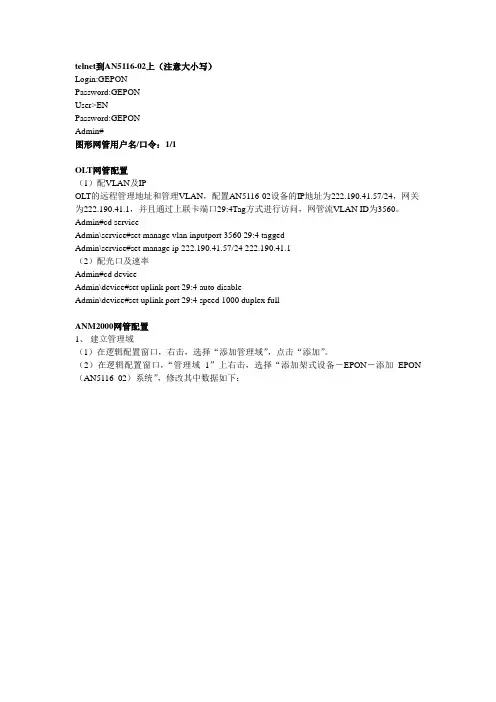

telnet到AN5116-02上（注意大小写）Login:GEPONPassword:GEPONUser>ENPassword:GEPONAdmin#图形网管用户名/口令：1/1OLT网管配置（1）配VLAN及IPOLT的远程管理地址和管理VLAN，配置AN5116-02设备的IP地址为222.190.41.57/24，网关为222.190.41.1，并且通过上联卡端口29:4Tag方式进行访问，网管流VLAN ID为3560。
Admin#cd serviceAdmin\service#set manage vlan inputport 3560 29:4 taggedAdmin\service#set manage ip 222.190.41.57/24 222.190.41.1（2）配光口及速率Admin#cd deviceAdmin\device#set uplink port 29:4 auto disableAdmin\device#set uplink port 29:4 speed 1000 duplex fullANM2000网管配置1、建立管理域（1）在逻辑配置窗口，右击，选择“添加管理域”，点击“添加”。
（2）在逻辑配置窗口，“管理域1”上右击，选择“添加架式设备－EPON－添加EPON （AN5116_02）系统”，修改其中数据如下：（3）在逻辑配置窗口，“小行”上右击，选择“增加模块”，修改模块名如下：（4）在工具栏中，选择“保存数据到数据库”，进行保存：（5）然后进入编辑模式：（6）在逻辑配置窗口，“小行”上右击，选择“配置和命令－校时”，成功后关闭窗口。
（7）在逻辑配置窗口，“小行”上右击，选择“检测物理配置”，点击“检测物理配置”按钮，成功后关闭窗口。
2、配置OLT数据（1）在逻辑配置窗口，右击“GSWC[9]”，选择“配置－局端VLAN”，增加局端VLAN：<1>追加VLAN，输入需要添加的行数。
GPON型ONU普通宽带上网业务网管操作：1.查询2.告警的查看查看板卡下所有的当前告警和历史告警查看PON下所有的当前告警和历史告警查看ONU的当前告警和历史告警查看当前告警详细信息查看历史告警详细信息（历史告警都持续时间和结束时间）3.光功率读取读取单个ONU的光功率信息点击从设备读才可以查看到光功率信息读取PON口下的光功率信息4.ONU的重启和板卡重启操作ONU的重启操作然后点击在设备上创建就可重启ONU板卡的重启操作然后点击在设备上创建就可重启板卡5.ONU的删除点击后会有提示删除后ONU会被去授权6.ONU的数据查看点击修改后就可以查看ONU端口上的业务配置Onu端口只配置了内层VLAN，外层VLAN需要通过查看ONU绑定的QINQ域7.新加业务板卡操作首先进行板卡检测然后对板卡授权最后需要修改PON口的认证模式选择“物理标识认证/逻辑标识（不含密码）混合认证”：ONU的授权操作1.网管直接授权(有两种模式1.是物理白名单(SN号授权)，2逻辑标示白名单（LOADID授权）)专线业务都是通过第一种物理标示授权，家庭宽带业务通过第二种方式授权2.通过TELNET到OLT通过命令授权移动GPON开通命令行整理-修订版.txtONU的业务配置：1.网管配置点击确定后在设备上修改，就可完成配置常见故障处理：ONU自动注册不成功（通过LOADID注册）可能有以下原因1.ONU接收的光太强或者太弱2.ONU工单资源和现场不一致（PON不对）通过网管查找ONU所在PON口和获取未授权的ONU进行比对3.ONU的LOADID输入错误4.ONU工单下发型号和现场不一致通过网管查找ONU所在PON口查看ONU的型号烽火ONU现在下发型号不支持通用5.利旧ONU重新注册，ONU已在同一台OLT上注册，没有下发拆机工单，需要通过SN号查找到这台ONU 之前OLT所注册的信息，然后删除6.单个ONU经常掉线，可能光衰耗问题也有可能ONU 故障7.ONU注册后不能正常拨号，需要查看业务配置是否正确专线业务：1.利旧ONU重新注册，ONU已在同一台OLT上注册，需要通过SN号查找到这台ONU之前OLT所注册的信息，然后删除2.单个ONU经常掉线，可能光衰耗问题也有可能ONU 故障3.ONU注册后不能正常拨号，需要查看业务配置是否正确4.单个ONU业务突然不通，通过网管查看告警。

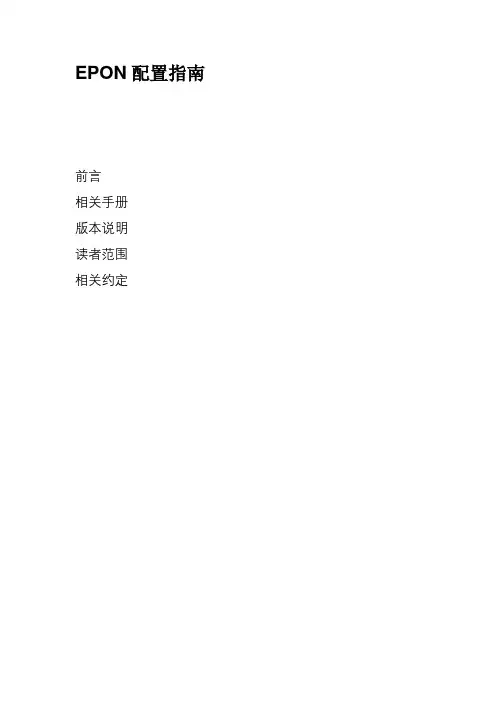

EPON配置指南前言相关手册版本说明读者范围相关约定相关手册 版本说明读者范围本手册适用以下读者对象：◆设备开通人员◆机房维护人员使用该手册需要事先掌握以下相关知识：◆接入网技术◆EPON原理◆以太网交换技术◆计算机网络技术◆ANM2000基本操作方法操作安全要则网管计算机应避免阳光直射，远离电磁干扰、热源、潮湿和尘埃，与其他物件之间要留至少8cm的空隙，以便通风。
配置不间断电源，以防意外断电造成的网管数据丢失。
计算机机壳、不间断电源和交换机（或集线器）都应连接保护地。
关闭网管计算机时，必须先正常退出操作系统，再切断电源。
网管系统在正常工作时不应退出。
退出网管系统不会中断业务，但会中断网管系统对设备的监控。
网管计算机属专用设备，不得挪作他用。
不得外接来历不明的存储设备，以免病毒的侵害。
不得随意删除网管系统中的文件，也不得向网管计算机拷入无关的文件。
不可通过网管计算机访问互联网，否则会加大网卡上的数据流量，从而影响正常的网管数据传输或带来其他意外。
避免在业务高峰期通过网管系统进行电路调配或系统扩容。
不可随意修改网管计算机的协议设置、计算机名和局域网设置，否则可能造成网管不能正常运行。
概述介绍业务和功能配置的总体流程以及设备支持的ONU类型。
配置流程介绍业务和功能配置的总体流程。
终端设备说明介绍AN5516-04设备目前支持的EPON终端设备。
配置流程介绍业务和功能配置的总体流程。
图 1 业务和功能配置的总体流程1. 登录Console控制台登录Console控制台，进入AN5516-04设备命令行系统。
2. 配置ANM2000管理通道通过在命令行系统中配置管理VLAN和静态路由，搭建通过ANM2000管理AN5516-04设备的通道。
3. 登录ANM2000网管登录ANM2000网管，对AN5516-04设备进行管理和维护。
4. 添加设备登录ANM2000网管后，将待管理的AN5516-04设备添加到逻辑域。
GPON型ONU普通宽带上网业务网管操作：
1.查询
2.告警的查看
查看板卡下所有的当前告警和历史告警
查看PON下所有的当前告警和历史告警
查看ONU的当前告警和历史告警
查看当前告警详细信息
查看历史告警详细信息（历史告警都持续时间和结束时间）
3.光功率读取
读取单个ONU的光功率信息
点击从设备读才可以查看到光功率信息
读取PON口下的光功率信息
4.ONU的重启和板卡重启操作
ONU的重启操作
然后点击在设备上创建就可重启ONU
板卡的重启操作
然后点击在设备上创建就可重启板卡
5.ONU的删除
点击后会有提示
删除后ONU会被去授权
6.ONU的数据查看
点击修改后就可以查看ONU端口上的业务配置
Onu端口只配置了内层VLAN，外层VLAN需要通过查看ONU绑定的QINQ域
7.新加业务板卡操作首先进行板卡检测
然后对板卡授权
最后需要修改PON口的认证模式选择“物理标识认证/逻辑标识（不含密码）混合认证”：
ONU的授权操作
1.网管直接授权(有两种模式1.是物理白名单(SN号授权)，2逻辑标示白名单（LOADID授权）)
专线业务都是通过第一种物理标示授权，家庭宽带业务通过第二种方式授权
2.通过TELNET到OLT通过命令授权
移动GPON开通命
令行整理-修订版.txt
ONU的业务配置：
1.网管配置
点击确定后在设备上修改，就可完成配置
常见故障处理：
ONU自动注册不成功（通过LOADID注册）可能有以下原因
1.ONU接收的光太强或者太弱
2.ONU工单资源和现场不一致（PON不对）
通过网管查找ONU所在PON口和获取未授权的ONU 进行比对
3.ONU的LOADID输入错误
4.ONU工单下发型号和现场不一致
通过网管查找ONU所在PON口查看ONU的型号
烽火ONU现在下发型号不支持通用
5.利旧ONU重新注册，ONU已在同一台OLT上注册，没有下发拆机工单，需要通过SN号查找到这台ONU 之前OLT所注册的信息，然后删除
6.单个ONU经常掉线，可能光衰耗问题也有可能ONU 故障
7.ONU注册后不能正常拨号，需要查看业务配置是否正确
专线业务：
1.利旧ONU重新注册，ONU已在同一台OLT上注册，需要通过SN号查找到这台ONU之前OLT所注册的信息，然后删除
2.单个ONU经常掉线，可能光衰耗问题也有可能ONU 故障
3.ONU注册后不能正常拨号，需要查看业务配置是否正确
4.单个ONU业务突然不通，通过网管查看告警。
