烽火网管基本操作
1、查找对应的OLT
网管主页资源—查找对象
在查找对象中有三种查找形式:OLT管理IP,OLT名称,OLT类型
2、查找对应的光猫
网管主页资源—查询ONU
在查询ONU有三种形式可查询:逻辑标识(209工单),密码(209工单去掉20),物理地址(光猫的SN码)
查到此ONU后右键选择定位到ONU列表
3、查询告警
告警分为当前告警和历史告警
查看ONU的告警:找到对应的ONU,右键选中当前告警/历史告警
查看端口的告警:找到对应的槽位和pon口,右键选中当前告警/历史告警
4、查看ONU的光功率
方法一:选中ONU,右键选中业务配置—光模块参数信息
方法二:选中ONU,点击右下角查看详情
选择ONU状态回调信息—光模块参数信息
OLT脱管告警
在网管主页面,右上角处红色灯旁显示数字为脱管OLT的数量,点击此红灯,能查看当前脱管的OLT信息。
Citrans 750城域骨干及汇聚节点Citrans 750为标准型10G MSTP设备,提供强大的组网能力,可靠性设计完善,多业务接口丰富,提供灵活的高阶/低阶业务调度和接入能力,是目前获得广泛商用的骨干或大型城域网的汇聚层MSTP节点设备。
产品特点组网能力强Citrans 750支持多达6×10G的线路接口,同时支持最多16个1+1/1:1/2BLSR保护的STM-1/4分支链/环,组网能力强大,适合在复杂的网络环境下构建骨干层传输平台。
优化的多业务承载Citrans 750除支持传统语音业务外,还支持10M/100Mb/s/1000Mb/s全速率的以太网业务,ATM业务;支持以太网业务的透传、交换、汇聚功能,支持GFP/LAPS/PPP封装、虚级联、LCAS、VLAN、STP、RPR、MPLS、ATM业务的统计复用等功能极大优化了数据业务的处理。
将MSTP统一传输平台的技术优势发挥到淋漓尽致,最大限度地降低了建设和运营成本。
支持灵活的低阶业务接口Citrans 750能够根据用户需要灵活配置低阶业务的交叉和接口模块,支持2M业务直接上下,相比于传统的采用低速率设备转接的方式,具有低成本、高可靠性、便于管理等等一系列突出优势。
槽位丰富,扩展性好Citrans 750的槽位数量丰富,且各种业务接口完全通用,能够轻松适应网络结构的调整和业务扩展、升级带来的挑战。
高可用性设计Citrans 750继承了烽火通信传统设备的高可用特性,在设备级提供重要部件的1+1备份;分散式电源供电,背板双电源接入,单盘双电源保护。
网络级提供通道保护、复用段保护、子网连接保护等完善的保护措施,为您的网络提供高度可用性。
纳入OTNM2000/2100统一管理和Citrans/IBAS家族其它成员一起,Citrans 750能够统一纳入OTNM2000管理平台,分享OTNM2000/2100所提供的强大管理功能,提升网络的运维效率。

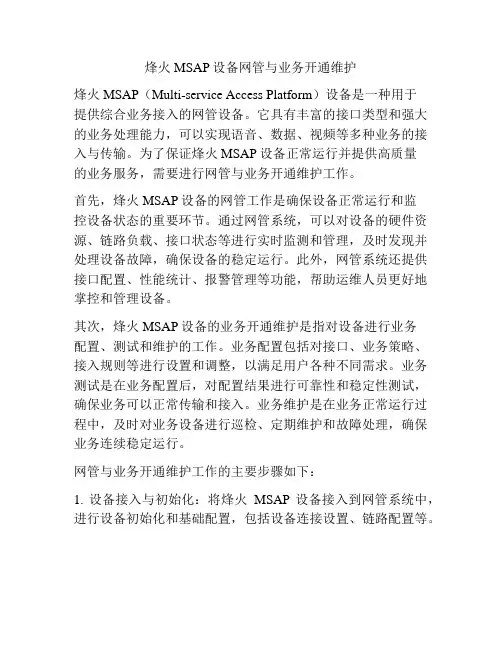

烽火MSAP设备网管与业务开通维护烽火MSAP(Multi-service Access Platform)设备是一种用于提供综合业务接入的网管设备。
它具有丰富的接口类型和强大的业务处理能力,可以实现语音、数据、视频等多种业务的接入与传输。
为了保证烽火MSAP设备正常运行并提供高质量的业务服务,需要进行网管与业务开通维护工作。
首先,烽火MSAP设备的网管工作是确保设备正常运行和监控设备状态的重要环节。
通过网管系统,可以对设备的硬件资源、链路负载、接口状态等进行实时监测和管理,及时发现并处理设备故障,确保设备的稳定运行。
此外,网管系统还提供接口配置、性能统计、报警管理等功能,帮助运维人员更好地掌控和管理设备。
其次,烽火MSAP设备的业务开通维护是指对设备进行业务配置、测试和维护的工作。
业务配置包括对接口、业务策略、接入规则等进行设置和调整,以满足用户各种不同需求。
业务测试是在业务配置后,对配置结果进行可靠性和稳定性测试,确保业务可以正常传输和接入。
业务维护是在业务正常运行过程中,及时对业务设备进行巡检、定期维护和故障处理,确保业务连续稳定运行。
网管与业务开通维护工作的主要步骤如下:1. 设备接入与初始化:将烽火MSAP设备接入到网管系统中,进行设备初始化和基础配置,包括设备连接设置、链路配置等。
2. 硬件资源监测与管理:通过网管系统对设备的硬件资源进行监测,包括CPU利用率、内存占用等,及时发现并处理资源不足或异常情况,以保证设备正常工作。
3. 接口配置与管理:根据用户需求,对设备的接口进行配置和管理,包括接口类型、速率、协议等设置,确保用户的业务要求能够得到满足。
4. 业务策略配置与管理:基于用户提出的接入要求,进行业务策略的设置和管理,包括访问控制、流量控制等,确保业务的安全性和可控性。
5. 性能监控与统计:通过网管系统对设备的性能进行监控和统计,包括链路负载、丢包率等指标的实时监测,以及对历史性能数据的分析与统计,为设备优化提供参考依据。

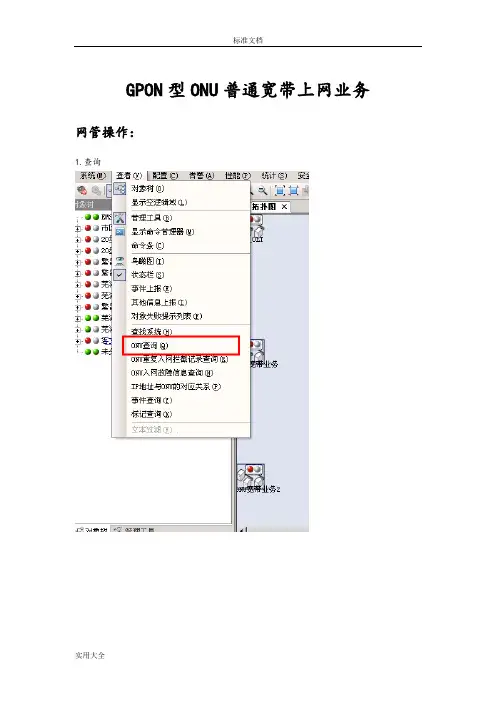

GPON型ONU普通宽带上网业务网管操作:1.查询2.告警的查看查看板卡下所有的当前告警和历史告警查看PON下所有的当前告警和历史告警查看ONU的当前告警和历史告警查看当前告警详细信息查看历史告警详细信息(历史告警都持续时间和结束时间)3.光功率读取读取单个ONU的光功率信息点击从设备读才可以查看到光功率信息读取PON口下的光功率信息4.ONU的重启和板卡重启操作ONU的重启操作然后点击在设备上创建就可重启ONU板卡的重启操作然后点击在设备上创建就可重启板卡5.ONU的删除点击后会有提示删除后ONU会被去授权6.ONU的数据查看点击修改后就可以查看ONU端口上的业务配置Onu端口只配置了内层VLAN,外层VLAN需要通过查看ONU绑定的QINQ域7.新加业务板卡操作首先进行板卡检测然后对板卡授权最后需要修改PON口的认证模式选择“物理标识认证/逻辑标识(不含密码)混合认证”:ONU的授权操作1.网管直接授权(有两种模式1.是物理白名单(SN号授权),2逻辑标示白名单(LOADID授权))专线业务都是通过第一种物理标示授权,家庭宽带业务通过第二种方式授权2.通过TELNET到OLT通过命令授权移动GPON开通命令行整理-修订版.txtONU的业务配置:1.网管配置点击确定后在设备上修改,就可完成配置常见故障处理:ONU自动注册不成功(通过LOADID注册)可能有以下原因1.ONU接收的光太强或者太弱2.ONU工单资源和现场不一致(PON不对)通过网管查找ONU所在PON口和获取未授权的ONU进行比对3.ONU的LOADID输入错误4.ONU工单下发型号和现场不一致通过网管查找ONU所在PON口查看ONU的型号烽火ONU现在下发型号不支持通用5.利旧ONU重新注册,ONU已在同一台OLT上注册,没有下发拆机工单,需要通过SN号查找到这台ONU 之前OLT所注册的信息,然后删除6.单个ONU经常掉线,可能光衰耗问题也有可能ONU 故障7.ONU注册后不能正常拨号,需要查看业务配置是否正确专线业务:1.利旧ONU重新注册,ONU已在同一台OLT上注册,需要通过SN号查找到这台ONU之前OLT所注册的信息,然后删除2.单个ONU经常掉线,可能光衰耗问题也有可能ONU 故障3.ONU注册后不能正常拨号,需要查看业务配置是否正确4.单个ONU业务突然不通,通过网管查看告警。
烽火网管配置步骤
1.首先进入到网管界面找到主控板,第9块板子或第10块!然后右击》业务配置管理,就会出现以下界面,按数字提示依次操作!
2.第4步到第7步是获取未授权设备,第8步是授权设备
3.授权之后,记住该设备所在的框/口/设备id,如下图红色标记:
4.例如该设备是4槽3口第50台设备,找到该设备右击》业务配置
5.接下来得到以下界面,点击增加
6.然后主要是以下配置,vlan模式选择tag,cvlan怕有些项目混乱不清,为了保险起见,从201开始到300随便填,优先级选择1,
7.开启qinq使能状态,业务名和vlan id是一一对应的,只要vlan id 一般在3000到4000之间就可以,如果不行,换一个再试!接着单击确定!
8.以下3个网口做相同的配置,然后再点击在设备上修改!至此该台设备已配完!让用户测试!。
OTNM2000网元管理系统张皓烽火科技学院培训中心内容摘要课程目标学习完本课程要求:☻掌握OTNM2000网管系统组成☻掌握OTNM2000网管系统的管理功能☻能够独立的完成不同的设备在网管上的配置内容摘要烽火通信传输网管理系统解决方案资源管理网络管理子网管理网元管理Citrans系列城域MSTPFONST系列长途传输设备e-OTNM2100e-Fim ®OTNM3000其它厂家的光网络设备OTNM2000的硬件平台为Dell PC机,服务器或者100%兼容机(推荐使用服务器);Pentium 4处理器(推荐双Pentium 4处理器);系统内存要求512MB以上(推荐1024 MB或2048MB);硬盘容量要有36G以上;19英寸以上彩色显示器,支持1024×768以上分辨率;视频卡,8 MB RAM及以上;服务器专用网卡(推荐使用双网卡)。
☻操作系统平台为Windows2000 server,预装OTNM2000网元管理系统软件,INFORMIX数据库(或MYSQL数据库),其中包括数据采集模块、数据处理模块;管理界面模块等。
Windows2000server 操作系统配置管理故障管理性能管理安全管理数据库数据采集模块组网方式☻组网方式1-最常规的应用模式:单机方式组网方式(续1)☻组网方式2-远程、多用户支持:客户端/服务器方式组网方式(续2)☻组网方式3-简便实用的集中/分布式管理:一二级方式主网管OTNM2000系统(续3)☻组网方式4-高可靠性模式:主备方式☻在局域网中的连接OTNM2000☻在广域网中的连接OTNM2000☻对不相关的网络连接内容摘要目录网络的管理结构连的网元既执行代理者功能,同时又担当网元层管理者的角色。
工作站WS实行管理者功能,对全网进行管理。
工作站与各个网元直接相连,网元执行代理者功能。
网元不执行管理功能网元执行部分管理功能OTNM2000系统结构网块管理网元管理单盘管理网管信息流程的单元盘控器BCT1、单盘控制器BCT 存在于光传输设备的每一块机盘上,它是网管系统的最低层。
烽火OLT网管系统实用操作说明
目录
一、ONU发现和配置 (2)
1、发现新上线未授权ONU (2)
2、在相应PON口下做ONU端口数据: (5)
二、ONU统计: (8)
1、统计——ONU用户统计详单 (8)
2、选择要统计的前端——执行 (9)
3、选择任意一个ONU——右键 (9)
三、ONU光信号查询 (10)
1、对着相应ONU——右键——状态回调——光模板参数信息 (10)
四、快速定位ONU: (11)
1、查看——ONU查询 (11)
2、在物理地址栏输入ONU的物理地址: (11)
3、得到结果: (12)
一、ONU发现和配置
1、发现新上线未授权ONU
(1)主控板(HSAW9)——右键——ONU认证——ONU物理标识白名单
(2)获取未授权ONU
通过上术步骤,新的ONU已经发现到相应PON口下。
2、在相应PON口下做ONU端口数据:
(1)对着要配置的ONU——右键——配置——端口业务配置
(2)选中要配置的端口——增加
(3)VLAN模式配置为“透传”——确定——在设备上修改——写数据库
3、保存配置,以免OLT重启后数据丢失。
(1)对着主控板(HSWA9)——系统控制——保存配置到FLASH
二、ONU统计:
1、统计——ONU用户统计详单
2、选择要统计的前端——执行
3、选择任意一个ONU——右键
三、ONU光信号查询
1、对着相应ONU——右键——状态回调——光模板参数信息
四、快速定位ONU:
1、查看——ONU查询
2、在物理地址栏输入ONU的物理地址:
3、得到结果:。
