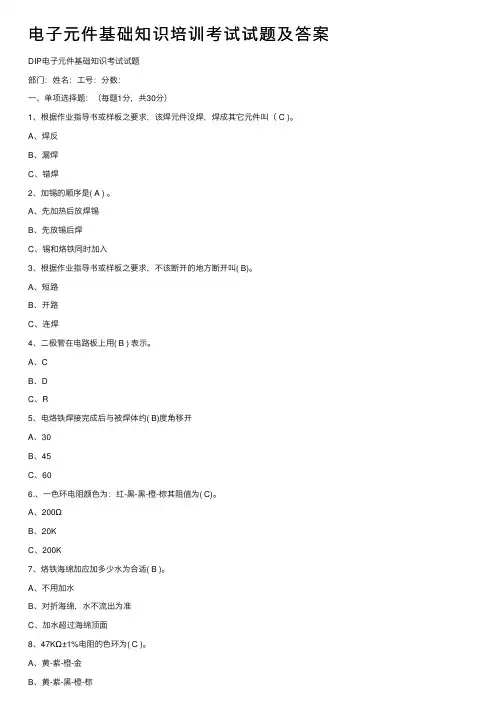

电⼦元件基础知识培训考试试题及答案DIP电⼦元件基础知识考试试题部门：姓名：⼯号：分数：⼀、单项选择题：（每题1分，共30分）1、根据作业指导书或样板之要求，该焊元件没焊，焊成其它元件叫（ C )。
A、焊反B、漏焊C、错焊2、加锡的顺序是( A ) 。
A、先加热后放焊锡B、先放锡后焊C、锡和烙铁同时加⼊3、根据作业指导书或样板之要求，不该断开的地⽅断开叫( B)。
A、短路B、开路C、连焊4、⼆极管在电路板上⽤( B ) 表⽰。
A、CB、DC、R5、电烙铁焊接完成后与被焊体约( B)度⾓移开A、30B、45C、606.、⼀⾊环电阻颜⾊为：红-⿊-⿊-橙-棕其阻值为( C)。
A、200ΩB、20KC、200K7、烙铁海绵加应加多少⽔为合适( B )。
A、不⽤加⽔B、对折海绵，⽔不流出为准C、加⽔超过海绵顶⾯8、47KΩ±1%电阻的⾊环为( C )。
A、黄-紫-橙-⾦B、黄-紫-⿊-橙-棕C、黄-紫-⿊-红-棕9、电烙铁短时间不使⽤时，应( A )。
A、给烙铁头加少量锡B、关闭电烙铁电源C、不⽤对烙铁进⾏处理10、元件引脚的剪脚⾼度为( B)。
A、0.5MM以下B、0.5-2.5MMC、2.5MM以上11、电感线圈的单位符号是( B )。
A.LB.HC.R12、连接器(插座)插件时，连接器底⾯与板⾯允许的最⼤间距为( A)。
A、0.4MMB、1MMC、1.5MM13、⽤烙铁进⾏焊接时，速度要快，⼀般焊接时间应不超过( B )。
A、1 秒B、3秒C、5秒14、焊接时，当烙铁头上有锡氧化的焊锡或锡渣，正确的做法是( C)。
A、不⽤理会，继续焊接B、在纸筒或烙铁架上敲掉C、在烙铁架的海绵上擦掉15、电容器容量与电荷关系是（ B ）A、电容量越⼤，存储电荷越少B、电容量越⼤，存储电荷越多C、电容量越⼩，存储电荷越多16、下列所⽰( C )不是造成虚焊的原因。
A、焊锡固化前，⽤其他东西接触过焊点B、加热过度、重复焊接次数过多C、烙铁的撤离⽅法不当17、下图所⽰的不良焊点为( C)。
接线端子和各类连接器的基础知识接线端子用于将分开的电路连接到一起。
通常这些连接器用于常需要切换和断开的场合，如连接电源，连接外围电路，或者需要更换的扩展部分。
该教程涵盖内容在本教程中，我们将介绍下面主题•关于接线端子的常见术语•将接线端子进行区别分类•介绍上述分类之间的区别•介绍如何使用极性防反的接线端子•介绍如何使用极性防反的接线端子建议先阅读在您开始阅读本文之前，请确保您已经知道或者学习了以下教程中所罗列的内容:•什么是电路？（What is a circuit？)•电压、电流、电阻和欧姆定律（Voltage， Current，Resistance and Ohm’s Law)•导线的基础知识（Working with Wire）•极性和极性元件（Polarity)•如何给项目供电(Powering Your Project）接线端子术语在我们开始讨论一些常用的连接器之前，让我们来探讨用于描述接线端子的术语.公母端子Gender–接线端子的公母性说明了它是用来插入还是被插入的。
（哈哈，如果你还是单纯的孩子,更详细的解释估计你得去问问你父母)遗憾的是，有些被称为公头的端子，实际上是按照母头的端子来使用的。
在接下来的示例中，我们将将说明这些缘由。
Male and female 2。
0mm PH series JST connectors左边公右边母的 2。
0mm PH系列的JSP接线端子极性—大多数接线端子有约定的极性方向.这种特性使得接线端子可以防止接反。
North America wall plug 有极性的美规墙上插头。
通过为插头叶片两种不同的宽度，插头只能单向进入插座触点—触点是接线端子真正起作用的功能部分。
它们是彼此接触的金属部件，形成电气导通的连接。
这里也往往是导致连接不良的地方：触点可能变脏或氧化、或者金属弹片的弹性随时间蠕化变小而将导致触点松脱或连接不可靠.ADH8066 mating connector该连接器上的触点清晰可见.间距–许多连接器由重复排列的一组触点组成。
电子基础知识培训资料 -----------------------作者：-----------------------日期：电子知识培训资料一、常用元器件的识别1、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置等。
常用电阻的种类有碳膜电阻、金膜电阻、水泥电阻、陶瓷电阻、贴片电阻等。
1）参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。
换算方法是：1兆欧=1000千欧=1000000欧。
电阻的参数标注方法有3种，即直标法、色标法和数标法。
A、数标法主要用于贴片等小体积的电阻，数标法普通为三位数，前两位代表有效数，后一位代表倍率。
如上图所示的贴片电阻102表示1 KΩ。
B、色环标注法使用最多。
有四色环电阻、五色环电阻（精密电阻），色环标注法的前两条色环(四色环电阻)或者前三条色环（五色环电阻）代表有效数字，倒数第二条代表倍率，最后一条代表误差。
如:上图所示的色环电阻，它的前三条色环棕、绿、黑表示有效数字150，倒数第二条金色表示倍率X0.1，它的阻值为150 X0.1=15Ω，最后一条棕色表示误差为±1%。
2）电阻的色标位置和倍率关系如下表所示：颜色 有效数字 倍率 允许偏差（%）银色 X0.01 ±10金色 X0.1 ±5黑色 0 +0棕色 1 X10 ±1红色 2 X100 ±2橙色 3 X1000黄色 4 X10000绿色 5 X100000 ±0.5蓝色 6 X1000000 ±0.2紫色 7 X10000000 ±0.1灰色 8 X100000000白色 9 X10000000003）不同功率的电阻对应的相关尺寸：功率尺寸ФD±0.5mm L±1.0mm1/8W 1.5 3.21/4W 2.3 61/2W 3 91W 4 112W 5 153W 6 175W 8 24 4）贴片电阻各类参数封装尺寸对应功率 L(mm)±0.2W(mm)±0.2H(mm)±0.10402 1.0 0.5 0.35 1/32W0603 1.6 0.8 0.5 1/16W、1/10W0805 2.0 1.25 0.55 1/10W、1/8W1206 3.2 1.6 0.6 1/8W、1/4W2、电容1）电容在电路中普通用“C”加数字表示（如C13表示编号为13的电容）。
AMP连接器培训文档一、AMP连接器的基础知识二、AMP连接器的寻找三、AMP连接器的销售一、AMP连接器的基础知识1、TYCO/AMPTYCO世界上最大的无源电子元器件供应商.在2005年的世界500强企业排行里面是在103位TYCO 99年收购美国AMP公司也是目前收购最大的一家企业。
其每年的销售额为三百多亿美金2、AMP连接器（接插件）优势AMP连接器在连接器行业是世界第一品牌。
其要紧产品是表达在汽车行业上，没有任何一家企业（Molex、JST、YAZAKI…）做的有AMP连接器这样全面，能够说设计到了每一个角落目前除了一些日系车与农用、工程、大巴会用的少一点，其它90%都用的是AMP连接器汽车工业产品现目前都是在美国生产、目前在苏州投资了5000万美金专门生产AMP汽车工业产品（东莞有2个生产基地、深圳2个、中山、佛山、顺德、各一个。
上海4个、苏州一个只做AMP汽车，投资5000万美金）AMP连接器的品质重点表达其载流量、稳固性、耐高温、密封性、抗震抗冲击性好3、AMP连接器涉及的行业1、汽车2、航空、航天与军事防御3、通讯设备4、工业与商用设备5、电力6、外部通信设备7、综合布线8、有连接的地方就有AMP连接器4、AMP连接器的结构连接器的基本结构件有①接触件；②绝缘体；③外壳（视品种而定）；④附件2．绝缘体绝缘体也常称之基座（base）或者安装板（insert），它的作用是使接触件按所需要的位置与间距排列，并保证接触件之间与接触件与外壳之间的绝缘性能。
良好的绝缘电阻、耐电压性能与易加工性是选择绝缘材料加工成绝缘体的基本要求5、连接器的基本性能三大指标：①机械性能；②电气性能；③环境性能1．连接器的插拔力与机械寿命与接触件结构（正压力大小）接触部位镀层质量（滑动摩擦系数）与接触件排列尺寸精度（对准度）有关2．电气性能连接器的要紧电气性能包含接触电阻、绝缘电阻与抗电强度②绝缘电阻衡量电连接器接触件之间与接触件与外壳之间绝缘性能的指标，其数量级为数百兆欧至数千兆欧不等③抗电强度或者称耐电压、介质耐压，是表征连接器接触件之间或者接触件与外壳之间耐受额定试验电压的能力对射频同轴连接器而言，还有特性阻抗、插入损耗、反射系数、电压驻波比（VSWR）等电气指标。
KX最基础的插件知识KX基础在2001年的春天，一位独立的开发者成功地开发出了一个重新把创新声卡的潜力拿回到最终用户手中的WDM驱动程序，并且向为10kx声卡开发无任何限制的、实用软件的人开发敞开了大门。
这位勇猛并且热情的开发者就是Eugene Gavrilovx(尤金?加弗利莱)，kX工程是一个完全独立开发的工程，其目的是在新的操作系统下（Win98SE以后）为与Kx兼容的声卡提供WDM 音频驱动。
kX工程是由Eugene Gavrilov， Max Mikhailov和Hanz Petrov 主持开发的。
我们的使命是给予使用与kX兼容声卡的用户无约束地使用所有的特性，促进应用程序支持的开发，并且鼓励所有的使用与kX驱动兼容声卡的用户自由地进行信息交流，以推进相关软件的进一步开发。
些问题关系到创新公司生产的Live!,Audigy系列声卡,与E-mu公司的APS声卡无关。
所有基于EMU10kX芯片的创新声卡的音频数字信号为了产生模拟输出而要经过DAC(数字到模拟的转换器)。
通常来说，这个任务是交给AC97 Codecs（编码解码器，下同）或I2S Codecs来完成的。
而创新的声卡的“前置”和“中央/低音”输出使用AC97 Codec，而“后置”的输出则由I2S Codec负责。
AC97 Codec也同时被用作ADC(由模拟到数字的转换器)，并且还要对声卡上所有的模拟输入负责。
(要注意LiveDrives和其他的主板集成的声卡使用不同的方法实现)。
相对于I2S Codecs来说，在SB Live！使用的 AC97 Codecs是一个会产生较多杂音的设备，并且这将导致最终输出的声音出现一些质量上的问题。
因此可以这样说，由于使用了I2S Codecr，SBLive后置输出有着更出色的信噪比(SNR),总谐音失真(THD)与声道分离度(acs) 。
因此，如果想要在音乐欣赏中获得更好的声音质量，建议把音箱插到声卡的“后置输出”插孔，然后启用kX混音器的“前置与后置互换”这个功能(前后互换默认是启用的)。
培训教材目录第一章基础培训教材第一节常用术语解释（一） (1)1．组装图 (1)2．轴向引线元件 (1)3．单端引线元件 (1)4．印刷电路板 (1)5．成品电路板 (1)6．单面板 (1)7．双面板 (1)8．层板 (2)9．焊盘 (2)10．元件面 (2)11．焊接面 (2)12．元件符号 (2)13．母板 (2)14．金属化孔(PTH） (2)15．连接孔 (2)16．极性元件 (2)17．极性标志 (2)18．导体 (2)19．绝缘体 (2)20．半导体 (3)21．双面直插 (3)22．套管 (3)23．阻脚 (3)24．管脚打弯 (3)25．预面型 (3)第一节常用术语解释（二） (4)1．空焊 (4)2．假焊 (4)3．冷焊 (4)4．桥接 (4)5．错件 (4)6．缺件 (4)7．极性反向 (4)8．零件倒置 (4)9．零件偏位 (4)10．锡垫损伤 (4)11．污染不洁 (4)12．爆板 (4)13．包焊 (4)14．锡球 (4)15．异物 (4)16．污染 (4)17．跷皮 (4)18板弯变形 (4)19．撞角、板伤 (4)20．爆板 (4)21．跪脚 (4)22．浮高 (4)23．刮伤 (4)24．PCB板异物 (4)25．修补不良 (4)26．实体 (5)27．过程 (5)28．程序 (5)29．检验 (5)30．合格 (5)31．不合格 (5)32．缺陷 (5)33．质量要求 (5)34．自检 (5)35．服务 (5)第二节电子元件基础知识 (6)（一）阻器和电容器 (6)1．种类 (6)2．电阻的单位 (6)3．功率 (6)4．误差 (6)5．电阻的标识方法·····················6—86．功率电阻 (8)7．电阻网络························8—98．电位器 (9)9．热敏电阻器 (9)10．可变电阻器 (9)（二）电容器 (10)1．概念和作用 (10)2．电路符号 (10)3．类型 (10)4．电容量 (10)5．直流工作电压 (10)6．电容器上的工程编码 (10)7．习题·························11-12二、变压器（Transformer）和电感器（Inductor） (13)（一)变压器 (13)（二)电感器 (13)三、二极管（diodc) (14)1．稳压二极管 (14)2．发光二极管(LED） (14)四、三极管（triode) (15)1．习题 (16)五、晶体(crystal） (17)六、晶振（振荡器） (17)七、集成电路(IC） (17)八、稳压器 (18)九、IC插座（Socket) (18)十、其它各种元件 (19)1．开关（Rwitch） (19)2．继电器（Relayo） (20)3．连接器(Connector) (20)4．混合电(mixed circuit） (20)5．延迟器 (20)6．篇程连接器 (20)7．保险丝(fuse） (20)8．光学显示器（optic monitor) (20)9．信号灯（signal lamp） (20)十一、静电防护知识 (20)1．手带 (21)2．脚带 (21)3．工作台表层材料 (21)4．导电地板胶和导电腊 (21)5．导电框 (21)6．防静电袋 (22)7．空气电离器 (22)8．抗静电链 (22)十二、储蓄过程 (23)十三、元件符号归类 (23)一、公司产品生产工艺流程 (24)二、插件技术 (24)1．电阻的安装 (24)2．电容的插装························25—263．二极管的插装 (27)4．三极管的安装 (27)5．晶体的安装 (27)6．振荡器的安装 (27)7．IC的安装 (27)8．电感器的发装 (27)9．变压器的安装 (27)三、补焊技术 (28)四、测试技术..........................28-29第二章品质管制的演进史.. (30)第一节、品质管制演进史 (30)一、品质管制的进化史 (30)第二节、品管教育之实施 (31)一、品质意识的灌输 (31)二、品管方法的训练及导入 (32)三、全员参与，全员改善 (33)第三节品管应用手法 (34)一、层别法 (34)二、柏拉图法··························35/36三、特性要因图法 (37)（一）特性要因图使用步骤 (37)（二）特性要因图与柏拉图之使用 (38)（三）特性要因图再分析 (38)四、散布图法 (39)五、直方图法 (40)六、管制图法 (41)（一）管制图的实施循环 (41)（二）管制图分类 (42)1．计量值管制图 (42)2．计数值管制图 (42)（三)X—R管制图 (43)七、查核表（Check Sheet）····················44/45第四节品管抽样检验 (46)（一）抽样检验的由来 (46)（二）抽样检验的定义 (46)（三）用语说明 (46)1．交货者及检验收者 (46)2．检验群体 (46)3．样本 (46)4．合格判定个数 (46)5．合格判定值 (46)6．缺点 (46)7．不良品 (47)四、抽样检验的型态分类 (47)1．规准型抽样检验 (47)2．选别型抽样检验 (47)3．调整型的抽样检验 (47)4．连续生产型抽样检验 (47)五、抽样检验与全数检验之采用 (48)1．检验的场合 (48)2．适应全数检验的场合 (48)六、抽样检验的优劣 (48)1．优点 (48)2．缺点 (48)七、规准型抽样检验 (48)1．允收水准（Acceptable Quality Level） (48)2．AQL型抽样检验 (49)八、MIL-STD-105EⅡ抽样步骤···················49/50九、抽取样本的方法 (50)第三章5S 活动与ISO9000知识第一节5S活动 (51)一、5S活动的兴起 (51)二、定义 (51)三、整理整顿与5S活动·······················52/53四、推行5S活动的心得 (54)五、5S活动的作用 (54)第二节ISO9000基础知识 (55)一、前言 (55)二、ISO9000：94版标准的构成 (55)三、重要的术语 (5556)四、现场质量管理 (56)1．目标 (56)2．精髓 (56)3．任务 (56)4．要求 (57)ISO9001：2000版 (58)1．范围 (58)2．参考标准 (58)3．名词与定义 (58)4．品质管理系统···························58/69。
DIP电子元件基础知识考试试题部门：姓名：工号：分数：一、单项选择题：（每题1分，共30分）1、根据作业指导书或样板之要求，该焊元件没焊，焊成其它元件叫（ C )。
A、焊反B、漏焊C、错焊2、加锡的顺序是( A ) 。
A、先加热后放焊锡B、先放锡后焊C、锡和烙铁同时加入3、根据作业指导书或样板之要求，不该断开的地方断开叫( B)。
A、短路B、开路C、连焊4、二极管在电路板上用( B ) 表示。
A、CB、DC、R5、电烙铁焊接完成后与被焊体约( B)度角移开A、30B、45C、606.、一色环电阻颜色为：红-黑-黑-橙-棕其阻值为( C)。
A、200ΩB、20KC、200K7、烙铁海绵加应加多少水为合适( B )。
A、不用加水B、对折海绵，水不流出为准C、加水超过海绵顶面8、47KΩ±1%电阻的色环为( C )。
A、黄-紫-橙-金B、黄-紫-黑-橙-棕C、黄-紫-黑-红-棕9、电烙铁短时间不使用时，应( A )。
A、给烙铁头加少量锡B、关闭电烙铁电源C、不用对烙铁进行处理10、元件引脚的剪脚高度为( B)。
A、0.5MM以下B、0.5-2.5MMC、2.5MM以上11、电感线圈的单位符号是( B )。
A.LB.HC.R12、连接器(插座)插件时，连接器底面与板面允许的最大间距为( A)。
A、0.4MMB、1MMC、1.5MM13、用烙铁进行焊接时，速度要快，一般焊接时间应不超过( B )。
A、1 秒B、3秒C、5秒14、焊接时，当烙铁头上有锡氧化的焊锡或锡渣，正确的做法是( C)。
A、不用理会，继续焊接B、在纸筒或烙铁架上敲掉C、在烙铁架的海绵上擦掉15、电容器容量与电荷关系是（ B ）A、电容量越大，存储电荷越少B、电容量越大，存储电荷越多C、电容量越小，存储电荷越多16、下列所示( C )不是造成虚焊的原因。
A、焊锡固化前，用其他东西接触过焊点B、加热过度、重复焊接次数过多C、烙铁的撤离方法不当17、下图所示的不良焊点为( C)。
