电子基础培训资料电子技术是现代社会的基础,无论是通信设备、家用电器还是计算机,都离不开电子组件和电路的支持。
为了满足市场需求,培养一支专业的电子技术人才队伍是非常必要的。
本文将介绍电子基础培训的相关资料,以帮助初学者快速掌握电子技术的基本知识。
一、电子基础知识1. 电子元器件分类和基本特性电子元器件是构成电子电路的基本单元,主要包括电阻、电容、电感、二极管和晶体管等。
每种元器件都有其独特的特性和用途,初学者应该了解它们的基本分类和特点。
2. 电路分析方法电路分析是电子技术的重要基础,包括直流电路和交流电路的分析方法。
直流电路的分析主要涉及欧姆定律和基尔霍夫定律等,而交流电路则涉及到复数和相量的概念。
3. 信号与系统信号与系统是电子技术中的重要概念,它涉及到信号的传输、变换和处理等内容。
初学者需要了解信号的分类、性质以及系统的基本特性,为后续的学习打下基础。
二、数字电路基础1. 逻辑门与布尔代数数字电路是电子技术中的重要分支,它使用离散的信号进行信息的处理。
了解逻辑门的类型、真值表以及其在布尔代数中的表示方法对于理解数字电路的原理和设计方法至关重要。
2. 组合逻辑电路组合逻辑电路是由逻辑门组成的,它将多个输入信号通过门电路得到相应的输出信号。
初学者需要了解组合逻辑电路中的与门、与非门、或门、异或门等常见电路,并能够进行逻辑方程到电路的转换。
3. 时序逻辑电路时序逻辑电路是基于时钟信号进行时序控制的电路,它具有记忆能力和状态转换特性。
了解触发器、计数器等时序逻辑元件的工作原理以及它们在数字系统中的应用是必要的。
三、模拟电路基础1. 放大器与滤波器放大器是电子系统中的核心部件之一,它能够将输入信号进行增益处理。
初学者需要了解放大器的基本分类、特性参数和常用电路拓扑,以及滤波器的基本原理与设计方法。
2. 模拟运算放大器模拟运算放大器(Op-Amp)是模拟电路中应用最广泛的集成电路之一,它可实现电压放大、电流放大和运算等功能。
电子电器基础知识培训教材杭州珍琪电器有限公司培训教材一.直流电及交流电电荷在导体内的运动就是电流。
电流的单位是“A”,读“安”,1000mA=1A.。
两点之间的电位差称为电压。
电压的单位是“V”,读“伏”,1000mV=1V.。
电流始终向一个方向流动的就是直流电,如各种电池都是直流电;如果在一定的范围内,电流的方向和大小都保持不变的电流就是恒流电源,如LED的驱动电源。
电流的大小和方向都随时间作周期变化的就是交流电,通常所指的交流电是正弦波交流电,如220V电源就是正弦交流电。
直流电及交流电可以形象地比喻为推着自行车走(用手朝一个方向推)和骑自行车(双脚上下循环)。
直流电的基本参数是电压,交流电的基本参数除电压外还有频率,如一般的220V 电是50Hz,表示1秒钟变化50个周期。
电流是在有用电器的情况下才会产生,没有用电器就没有电流。
如一个12V/1A的电源,在没接负载时就没有电流,接额定负载时就有1A的电流,接一半的负载就有0.5A 的电流,但它的电压是不变的。
二.功率因数所谓功率因数,是指交流电路中,两端电压U及其中电流I之间的位相差的余弦,即电压及电压不是同步变化,相差越大,功率因数就越低,直流电中因电流方向是固定的,因此没有功率因数。
功率因数是0.5,可以理解为有50%的电能在用电器及发电机之间来回流动,不能利用,也不消耗掉,因此也就是需要两倍及用电器功率的发电机及供电线路来供电,或者说从发电机出来的电能只有50%可以利用。
比喻:用滑轮向高处运物品,桶重50公斤,物品重50公斤,则要用100公斤的力才能把物品拉上去;但如果在拉的一端也挂上50公斤的配重,则只要50公斤的拉力就可以把物品拉上去,这就是功率因数补偿。
三.电阻1.电阻的功用电阻在电路中起限止电流的作用,即把某个部位的电流限止在一定的电流值。
电阻的阻值越大,就越能限止电流通过,加同样的电压,它的电流就越小。
电阻在限止电流通过的同时,多余的电能就在电阻上以热量的形式散发出来,因此电阻要发热,但发热量小于1/4W 时感觉不到热量,大于1/4W 时就要选择比实际发热量稍大功率的电阻。

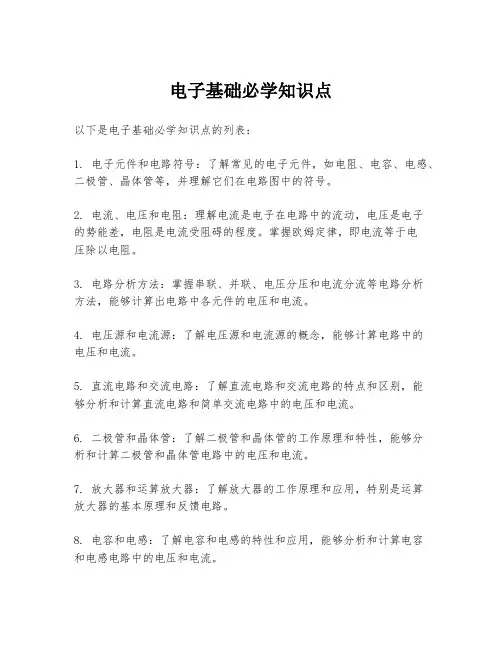

电子基础必学知识点
以下是电子基础必学知识点的列表:
1. 电子元件和电路符号:了解常见的电子元件,如电阻、电容、电感、二极管、晶体管等,并理解它们在电路图中的符号。
2. 电流、电压和电阻:理解电流是电子在电路中的流动,电压是电子
的势能差,电阻是电流受阻碍的程度。
掌握欧姆定律,即电流等于电
压除以电阻。
3. 电路分析方法:掌握串联、并联、电压分压和电流分流等电路分析
方法,能够计算出电路中各元件的电压和电流。
4. 电压源和电流源:了解电压源和电流源的概念,能够计算电路中的
电压和电流。
5. 直流电路和交流电路:了解直流电路和交流电路的特点和区别,能
够分析和计算直流电路和简单交流电路中的电压和电流。
6. 二极管和晶体管:了解二极管和晶体管的工作原理和特性,能够分
析和计算二极管和晶体管电路中的电压和电流。
7. 放大器和运算放大器:了解放大器的工作原理和应用,特别是运算
放大器的基本原理和反馈电路。
8. 电容和电感:了解电容和电感的特性和应用,能够分析和计算电容
和电感电路中的电压和电流。
9. 滤波器和振荡器:了解滤波器和振荡器的工作原理和应用,能够设计和分析常见的RC滤波器和振荡器电路。
10. 数字电子基础知识:了解数字电子的基本概念,如二进制、逻辑门、组合逻辑和时序逻辑等,能够分析和设计数字电路。
这些知识点是电子基础的核心内容,掌握了这些知识点,可以为后续学习电子技术打下坚实的基础。

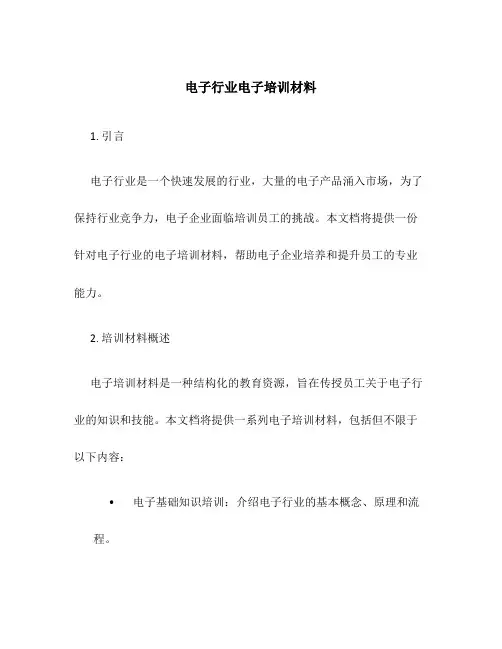

电子行业电子培训材料1. 引言电子行业是一个快速发展的行业,大量的电子产品涌入市场,为了保持行业竞争力,电子企业面临培训员工的挑战。
本文档将提供一份针对电子行业的电子培训材料,帮助电子企业培养和提升员工的专业能力。
2. 培训材料概述电子培训材料是一种结构化的教育资源,旨在传授员工关于电子行业的知识和技能。
本文档将提供一系列电子培训材料,包括但不限于以下内容:•电子基础知识培训:介绍电子行业的基本概念、原理和流程。
•电子产品制造流程培训:讲解电子产品从设计、制造到上市销售的整个流程。
•电子材料和元器件培训:介绍常用的电子材料和元器件,包括电路板、芯片、电容等。
•电子测试和质量控制培训:讲解电子产品测试和质量控制的方法和技术。
•电子行业的最新趋势和发展培训:了解电子行业的最新技术和趋势,例如人工智能、物联网等。
3. 电子基础知识培训3.1 电子行业简介电子行业是指以电子技术为核心的一系列产业,涵盖了电子器件制造、电子产品设计与制造、电子信息技术与应用等领域。
电子行业在现代社会起到了至关重要的作用,推动了经济、科技和社会的发展。
3.2 电子基本概念本部分将介绍一些电子行业中常用的基本概念,包括:•电流、电压和电阻:讲解电流、电压和电阻的定义、单位和特性。
•电路:介绍电路的基本概念和组成元素。
•电源:讲解不同类型的电源和其工作原理。
•传感器和执行器:介绍常见的传感器和执行器的原理和功能。
3.3 电子行业流程本部分将介绍电子产品的整个制造流程,包括:•产品设计和原理图设计:讲解电子产品设计的基本流程和原理图设计的要点。
•PCB设计:介绍电路板设计的基本流程和设计规范。
•元器件采购和管理:讲解元器件选型、采购和管理的方法和技巧。
•生产制造和组装:介绍电子产品的生产制造和组装过程。
•成品测试和包装:讲解电子产品的测试方法和最终的包装过程。
4. 电子培训资料的使用方法本部分将介绍如何使用电子培训资料来培训员工,包括:•培训计划制定:讲解如何根据员工的需求和公司的目标制定培训计划。
电子基础知识培训资料随着科技的不断进步和信息技术的飞速发展,电子领域的应用日益广泛。
作为现代社会中不可或缺的一部分,我们每个人都应该具备一定的电子基础知识。
本资料将为大家提供一些关于电子基础知识的培训内容,帮助大家进一步了解和掌握有关电子的基本概念和原理。
一、电子的基本概念1. 电子的定义:电子是指元素具有最小电荷的负电荷粒子,它是构成原子基本粒子的一种。
2. 电子的特性:电子具有负电荷、质量极小以及波粒二象性等特性,同时也是构成电流的基本粒子,对于电子的研究对于理解电子技术起着重要作用。
二、电子的运动与场1. 电荷与电场:电子所具有的负电荷会在周围形成电场,电场力线表示了电场的方向和强度。
2. 电流与电磁场:当电子在导体中自由移动时,形成了电流。
电流会产生磁场,而磁场也会对电子运动产生影响。
三、电路基础知识1. 电路与元件:电路是由电源、负载和导线构成的,通过导线连接的元件之间可以形成不同的电路结构,例如串联电路、并联电路等。
2. 电压、电流、电阻:电压是电路中电子流动产生的电势差,电流则是电子流动的数量和方向,电阻是电流流过一个元件时产生的阻碍。
四、数字电子技术1. 逻辑门与布尔代数:逻辑门是数字电子技术中常用的元件,通过逻辑门的不同组合可以实现复杂的逻辑运算,而布尔代数则是描述逻辑关系的数学工具。
2. 数字电路与计算机:数字电子技术在计算机领域有着广泛的应用,计算机中的各种逻辑电路通过控制电子信号的流动实现了复杂的运算和数据处理功能。
五、电子器件与应用1. 半导体器件:半导体器件是现代电子技术中不可或缺的一部分,例如二极管、晶体管、集成电路等,它们具有快速、小型化和高效能的特点,广泛应用于各个领域。
2. 电子产品与通信技术:电子产品如手机、电视、电脑等已经成为人们生活和工作中常见的工具,而通信技术的快速发展也使得信息传递更加便捷和高效。
六、电子安全与环保1. 电子废弃物的处理:随着电子产品的普及和更新换代,电子废弃物的处理成为一个重要的环保问题,我们需要采取合适的方式进行回收和处理。
电子基础知识培训资料-----------------------作者:-----------------------日期:电子知识培训资料一、常用元器件的识别1、电阻电阻在电路中用“R”加数字表示,如:R1表示编号为1的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置等。
常用电阻的种类有碳膜电阻、金膜电阻、水泥电阻、陶瓷电阻、贴片电阻等。
1)参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。
换算方法是:1兆欧=1000千欧=1000000欧。
电阻的参数标注方法有3种,即直标法、色标法和数标法。
A、数标法主要用于贴片等小体积的电阻,数标法一般为三位数,前两位代表有效数,后一位代表倍率。
如上图所示的贴片电阻102表示1 KΩ。
B、色环标注法使用最多。
有四色环电阻、五色环电阻(精密电阻),色环标注法的前两条色环(四色环电阻)或前三条色环(五色环电阻)代表有效数字,倒数第二条代表倍率,最后一条代表误差。
如:上图所示的色环电阻,它的前三条色环棕、绿、黑表示有效数字150,倒数第二条金色表示倍率X0.1,它的阻值为150 X0.1=15Ω,最后一条棕色表示误差为±1%。
2颜色有效数字倍率允许偏差(%)银色X0.01 ±10金色X0.1 ±5黑色0 +0棕色 1 X10 ±1红色 2 X100 ±2橙色 3 X1000黄色 4 X10000绿色 5 X100000 ±0.5蓝色 6 X1000000 ±0.2紫色7 X10000000 ±0.1灰色8 X100000000白色9 X10000000003)不同功率的电阻对应的相关尺寸:功率尺寸ФD±0.5mm L±1.0mm1/8W 1.5 3.21/4W 2.3 61/2W 3 91W 4 112W 5 153W 6 175W 8 244)贴片电阻各类参数封装尺寸对应功率L(mm)±0.2 W(mm)±0.2H(mm)±0.10402 1.0 0.5 0.35 1/32W0603 1.6 0.8 0.5 1/16W、1/10W0805 2.0 1.25 0.55 1/10W、1/8W1206 3.2 1.6 0.6 1/8W、1/4W 2、电容1)电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容)。
电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。
容抗XC=1/2πfc(f表示交流以信号的频率,c表示电容容量)。
常用的电容种类有电解电容、瓷片电容、独石电容、聚脂薄膜电容、聚苯烯薄膜电容、贴片电容等。
2)识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。
电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(μF)、纳法(nF)、皮法(PF)。
其中:1法拉=103毫法=106微法=109纳法=1012皮法。
容量大的电容其容量值在电容上直接标明,如上图所示的电解电容:10μF/250V。
容量小的电容其容量值在电容上用字母表示或数字表示。
如上图所示的聚苯烯薄膜电容:6n8=6.8nF。
数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。
如上图所示的聚脂薄膜电容:102表示10×102PF=1000PF。
3)电容容量误差表如上图所示的聚脂薄膜电容102J:表示1000PF,误差为±5%。
4)注意事项:A、电解电容有正负极之分,使用时注意不能插反。
电解电容的正负极一般可从引脚的长短来识别,长脚为正、短脚为负。
一般电容本身也会标明,“-”号指向的即是负极。
B、电容上一般都有耐压值的标明,使用时注意电容两端的电压不能超过其值。
如上图所示的聚苯烯薄膜电容的耐压为1600V。
3、晶体二极管晶体二极管在电路中常用“D”加数字表示,如:D5表示编号为5的二极管。
1)作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。
正因为二极管具有上述特性,常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
晶体二极管按作用可分为:整流二极管(如1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管、快速二极管(如FR107)等。
2)识别方法:二极管的识别很简单,小功率二极管的N极(负极),在二极管外表大多采用一种色圈标出来,有些二极管也用二极管专用符号来表示P极(正极)或N极(负极),也有采用符号标志为“P”、“N”来确定二极管极性的。
发光二极管的正负极可从引脚长短来识别,长脚为正,短脚为负。
3)测试注意事项:用数字式万用表去测二极管时,红表笔接二极管的正极,黑表笔接二极管的负极,此时测得的阻值才是二极管的正向导通阻值,指针式万用表的表笔接法刚好相反。
4、稳压二极管稳压二极管在电路中常用“ZD”加数字表示,如:ZD5表示编号为5的稳压管。
1)稳压二极管的稳压原理:稳压二极管的特点就是击穿后,其两端的电压基本保持不变。
这样,当把稳压管接入电路以后,若由于电源电压发生波动,或其它原因造成电路中各点电压变动时,负载两端的电压将基本保持不变。
2)故障特点:稳压二极管的故障主要表现在开路、短路和稳压值不稳定。
在这3种故障中,前一种故障表现出电源电压升高;后2种故障表现为电源电压变低到零伏或输出不稳定。
5、电感电感在电路中常用“L”加数字表示,如:L6表示编号为6的电感。
电感线圈是将绝缘的导线(漆包线)在绝缘的骨架上绕一定的圈数,再套上磁芯制成。
在线制电感线圈时需注意:漆包线的圈数须和BOM单相符;漆包线绕在骨架引脚的位置要与线路板的图示相符;绕好的线圈测试其电感量要符合BOM规定。
直流可通过线圈,直流电阻就是导线本身的电阻,压降很小;当交流信号通过线圈时,线圈两端将会产生自感电动势。
自感电动势的方向与外加电压的方向相反,阻碍交流的通过,所以电感的特性是通直流阻交流,频率越高,线圈阻抗越大。
电感在电路中可与电容组成振荡电路。
电感一般有直标法和色标法,色标法与电阻类似。
如:棕、黑、金表示1μH(误差5%)的电感。
电感的基本单位为:亨(H)。
换算单位有:1H=103mH=106μH。
6、晶体三极管晶体三极管在电路中常用“Q”加数字表示,如:Q17表示编号为17的三极管。
1)特点:晶体三极管(简称三极管)是内部含有2个PN结,并且具有放大能力的特殊器件。
它分NPN型和PNP型两种类型,这两种类型的三极管从工作特性上可互相弥补,所谓OTL电路中的对管就是由PNP型和NPN型配对使用。
2)晶体三极管主要有放大和开关两种作用。
在我司的线路中,主要是使用三极管的开关作用。
我司使用的三极管主要有三种封装,220和126封装的管脚识别:正对三极管的标识面,左边为基极(b),右边为发射极(e),中间为集电极(c)。
92封装的管脚识别:正对三极管的标识面,左边为发射极(e),右边为基极(b),中间为集电极(c)。
如图所示:7、触发管触发管在电路中一般用“DB3”表示,主要有塑封和玻璃封装两种。
触发管的触发电压一般在28V-36V。
二、生产工艺1、插件1)常用元器件对应线路板上的图示:2)插件应遵守从小到大,由里往外的原则。
平插的元件应紧贴线路板,元件本体高出线路面应小于2 mm;竖插的元件本体端应紧贴线路板,元件本体高出线路面应小于2 mm。
注意元器件的引脚不能相碰,元件不超出板边。
元器件插在线路板上符合下表要求:元器件类别插件方式图示尺寸要求注意事项贴片元件沾贴A〈1mm 1、贴片元件不能反贴;②PCB贴片时,可参照SMT表面粘着工艺标准,主要应避免以下几种不良情况:A、SMT缺件:应有零件而没有零件者;B、SMT多件:PCB上多出不应该有的零件;C、SMT错件:不符合BOM或样品或错放位置;D、SMT极性反;E、SMT浮件:不得≥1mm;F、SMT站立:应正面平放而侧面平放者;G、墓碑:应正面平放而正面竖放者;H、零件垂直偏移:吃锡面必须有≥0.15mm; I、SMT零件水平偏移:超出锡垫(PAD)部分不得超过零件脚宽度的1/2;J:零件歪斜:零件歪斜不可超过15度。
③PCB在插件投料时,要检查PCB外观有无明显破损、变形,文字印刷是否清晰,有无明显印错或印反现象。
④PCB插件时,主要应避免以下几种不良情况:DIP缺件:应有零件的位置而没有零件者;DIP多件:PCB多出不应该有的零件;DIP错件:不符合BOM或样品值不符或错放位置;DIP板性反:正负板极性反,如二极管、电解电容等;DIP损件:伤及到零件本体者,或者虽不影响功能,但影响产品的品质;DIP浮件:常规元件必须<2mm;DIP脚未出:焊锡表面看不到零件脚端;零件脚没入孔:零件脚没插入孔中;零件歪斜:零件歪斜不可超过15度。
2、前加工工序前加工工序主要有二极管和电阻成形、绕磁环、自制线圈、自制保险管、开线。
1)二极管和电阻成形:①根据线路板上元件的实际脚距调整成形机,使元件成形后脚距正好合适,元件成形后引脚不能有刮破皮露铜现象。
②成形前要对应BOM检查元件规格是否正确,每成形几百个,须在线路板试几个,检查元件是否有变形现象。
2)绕磁环:磁环在加工之前,应检查其型号、规格是否与BOM或样品一致(φ10×6×5,表示外径×内径×高)。
磁环在加工时,应根据不同产品型号使用磁环线或漆包线;绕线时,注意不得损坏磁环线和漆包线的绝缘层。
绕磁环时,要对应BOM和线路板,注意每组线的圈数和位置要正确。
3)自制线圈:自制线圈的步骤:绕线圈——线头上锡——包线圈——测试电感量——浸绝缘油绕线圈前,要检查漆包线和骨架的规格是否正确,还要对绕线机进行参数调整,每绕完一个线圈,要检查绕线机显示的圈数是否正确,若不正确,要对绕线机参数重新设定;注意线圈的漆包线最好能绕得平整,不能超出骨架边,以防影响上磁芯;电感引线脚方向照PCB上要求进行绕绕制; 在绕制QZ漆包线时,电感引线脚应留30mm-40mm长度以利于刮漆; 漆包线和丝包线在绕制时,注意不得损坏其绝缘层。
线头上锡时,应注意:A、锡炉温度控制在300℃-350℃之间;B、过锡时间不得超过5S,且上锡良好;C、骨架本体(即漆包线主体)不可触及焊锡;D、若是绕制的漆包线,应先刮去外面的缘层。
包线圈时,应先检查磁芯的外观有无破裂,有无磨隙。
