CATIA V5在汽车白车身焊装与检验夹具设计中的应用一汽集团曲智随着目前全球汽车行业的迅猛发展，新车型的车身外观不断花样翻新，汽车车身表面曲面愈加复杂，汽车车身的设计制造周期日趋缩短，所有的汽车制造商都在采用三维数据进行汽车的设计开发，车身零件的形状、尺寸和装配关系都采用三维数学模型来表达。
传统的二维设计和制造模式已经无法满足汽车车身发展的要求，基于三维设计平台的CAD/CAM 技术在焊装与检验夹具的应用也就成为汽车工业发展的必然结果。
我公司2004 年开始使用CATIA V5 进行检验夹具的设计，2005 年开始使用CATIA V5 进行焊装夹具的设计。
经过不断地摸索与实践，已经形成一整套基于CATIA V5 的焊装与检验夹具三维实体设计流程，同时也积累了丰富的经验。
1. 焊装方案图的设计方案图是焊装夹具设计的依据和基础，需要将所有的夹紧截面、定位基准等清楚、准确的表达。
以往的二维焊装方案图有不能准确表达空间几何和零件间装配关系等固有缺点，设计所需信息不全，不能很有效的指导焊装夹具的设计，容易造成后期设计大量修改。
现在，我们利用CATIA V5 进行方案图的三维设计（如下图），可以准确的表达各类几何关系、装配关系、设计信息（包括坐标轴系，焊点、夹紧截面位置和夹紧方式、产品定位基准和方式、夹具零件的定位元素等），能够有效地指导后期设计，大大减少了方案图和夹具图的错误和修改。
对于主机厂提供的方案图，我们也要将其三维化，目的是一方面初步检查焊装方案的可行性，同时将后期结构设计所需要的设计信息补充完整，以方便后期结构设计加以利用。
2. 焊装与检验夹具设计A、PowerCopy 和User Feature（UDF）的应用我们利用CATIA 的PowerCopy 和UDF 功能，实现了一些标准样式结构的自动化生成。
例如检验夹具设计过程中，有很多位置使用相同的检测方式，这些地方需要设计员做大量的曲面造型工作，而造型过程往往所用的命令、功能乃至步骤都完全一样，只不过是初始输入条件不同，使得造型过程费时费力。
基于CATIA的轿车车体夹具设计及模拟乔印虎;张春燕【摘要】依据车体焊装线夹具设计理论,对轿车后地板各工位焊接夹具及其焊装总线进行规划、设计,应用CATIA V5R17进行夹具建模、装配,并应用CATIA的DMU模块对各工位夹具每个单元气缸运动过程进行模拟,检查干涉并优化结构,插入焊钳确定其数量、型号及判断其可达性,最终设计出符合要求的夹具图并生成相应工程图.【期刊名称】《机械设计与制造》【年(卷),期】2010(000)006【总页数】3页(P236-238)【关键词】焊装夹具;焊装线;轿车车体后地板;CATIA【作者】乔印虎;张春燕【作者单位】合肥工业大学机械与汽车工程学院,合肥,230009;安徽科技学院工学院,凤阳,233100;安徽科技学院工学院,凤阳,233100【正文语种】中文【中图分类】TH16;TB471 引言当前，轿车需求呈现多样化和普遍化。
轿车车体开发占轿车开发资金的1/7，而其焊装线及夹具的开发和设计是车体开发关键[1]，市场竞争要求产品研发周期更短、新产品寿命变短，而目前国内白车体焊装线领域，绝大多数轿车制造厂还停留在二维图纸、EXCEL 报表水平上，文本性工作占据了大量时间，采用先进成熟的三维软件不仅能实现二维图需要，且能满足一些其它需要。
论文先用CATIA 进行参数化建模、装配，并应用其DMU 模块对每个夹具单元气缸运动过程进行模拟，以缩短产品开发周期，提高产品质量。
2 待焊工件特点分析论文设计了一款轿车后地板左后侧梁分总成焊装夹具，采用CATIAV5R17 软件环境。
左后侧梁分总成三维数模，如图1 所示。
图1 左后侧梁分总成工件呈狭长型，曲面复杂且极不规则，焊接工件数量多，焊点数量多且不在同一平面，需要定位销和定位面进行多重定位。
此工位的作用是将之前已焊接好的左后拖车钩总成、后桥左安装支座总成、后螺旋弹簧支撑座、左后侧梁加强板与左后侧梁本体焊接在一起，其中，左后拖车钩总成、后桥左安装支座总成与左后侧梁本体的主定位不在一个平面内，这是此工位设计的重点和难点。
基于CATIA汽车焊装夹具设计流程1 Project文档Directory的预备1.1创建Project Directory具体位置请向你的System Administrator问询。
其目录结构，如图1.1所示：图1.1 文档目录结构1.2 文件名命名规则◆工件：工位代号—UNIT号—零件序号（与相应图纸图号相比，少项目代号）例：FW002L-00-00 ——FW002L工位的GAFW002L-01-00 ——FW002L工位的U01FW002L-01-01——FW002L工位U01的零件01◆标准件：名称与标准件号一致。
但若文件内容更改，文件名也要作相应修改。
◆外购件：名称与样本订购编号一致。
气缸后面加“_ 实际应用行程”◆国标件：国标号_型号例：GB93-87_8 代表弹簧垫圈82 CATIA设计过程中的工作环境图2.1 CATIA主要模块如图2.1所示，设计所涉及的模块包括：2.1零部件设计做基本PART的设计，对某个PART一般设计和修改时所在的工作状态。
2.2装配件设计在对PRODUCT操作和修改时所在的工作状态。
可以完成装配和新建产品和零部件。
2.3草图绘制器当新建文件时要先画草图再拉伸，当在PART下画草图时自动进入该状态。
按工作台按钮自动退出。
2.4工程图绘制做二维图时所在的状态。
新建DRAWING时自动进入。
2.5线框和曲面设计/创成式外形设计是在操作PART时的一种状态，可以和零部件设计状态互换，当一些操作在零部件设计状态下不能完成时可以在该状态下完成。
如画圆、作曲面的有关操作时。
3设计步骤3.1 新建PRODUCT文件为工位总成图3.1 新建产品对话框如图3.1所示，建立新产品。
如图3.2所示，对PRODUCT操作，右键—属性—产品—零部件号，进行修改，改为工位总成编号，“确定”后保存到工位文件夹下如：…\FW002L。
图3.2 修改产品属性 1 选择产品节点2 修改产品属性3.2加载PANEL如图3.3所示，在GA下使用插入“现在组件”图3.3 装配车身数模1 选择总装配节点2 装配现有部件3.3 创建模拟焊点如图3.4所示，在GA下使用新建“产品”分别建单元PRODUCT，用“右键—属性—产品—实体名称/零部件号”重命名为WELDING-POINTS-ASSEMBLY和WELDING-POINTS零件节点。
CATIA软件装配设计教程CATIA（Computer Aided Three-dimensional Interactive Application）是一种常用的三维CAD设计软件，广泛应用于机械、航空、汽车等领域。
本教程将介绍CATIA的装配设计功能及使用方法，帮助初学者快速上手。
一、CATIA软件简介CATIA是由法国达索系统公司开发的一款专业的三维CAD软件，可实现产品的设计、分析、装配和制造。
其强大的功能和广泛的应用使得CATIA成为工业设计师和工程师们首选的软件之一。
二、CATIA装配设计基础1. 新建装配文件在CATIA中，选择“文件”-“新建”-“产品”的方式新建装配文件。
2. 导入零部件将需要装配的零部件导入到装配文件中，点击工具栏上的“插入组件”按钮，选择要导入的零部件文件。
3. 定义装配关系使用CATIA的装配功能，可以将零部件精确地组合起来，并定义它们之间的关系。
通过选择零部件的表面或几何特性，设置装配关系，如配合、定位、约束等。
4. 约束设置在装配设计中，为了确保零部件的正确组装和运动，需要设置适当的约束。
常见的约束包括平行、垂直、对称、固定等。
5. 碰撞检测CATIA提供了碰撞检测功能，可以检测装配模型中是否存在碰撞或间隙。
通过该功能，可以有效避免设计中的错误和问题。
三、CATIA装配设计进阶1. 零部件可视化CATIA可以对装配模型进行可视化设置，通过调整显示属性、透明度等参数，使得装配模型更加直观清晰。
2. 装配分析CATIA提供了强大的装配分析功能，可以进行装配过程的运动仿真、应力分析等。
通过这些分析工具，可以评估装配的性能和可靠性。
3. 参数化设计利用CATIA的参数化设计功能，可以将装配模型中的尺寸、几何特性等参数化，方便进行多个版本的设计比较和修改。
4. 图纸生成在装配设计完成后，可以通过CATIA生成工程图纸。
CATIA提供了丰富的图纸模板和标准符号库，可以快速生成符合标准的图纸。
CATIA设计汽车焊装夹具的基本过程第一步：打开如下图的CATIA的文件界面从START新建一个Product文件，命名这个装配图文件与要设计的工位的GA名字相同，比如 AFO 30-01-00-00第二步：在激活AFO30-01-00-00的情况下新建一个装配图，装入PNL,比如AFO30 PNL从此出点击新建AFO30PNL点击此处命令到存放各部分PNL的文件夹里面，选定此工位所需要则各部分pnl装入AFO30PNL的装配图下第三步：进入如下界面，则PNL装入完成，进行下一步各UNIT设计第四步：鼠标双击AFO30-01-00-00,将GA激活，新建一个UNIT的Product，比如AFO30-01-01-00同样点击此处新建各个UNIT的Pruduct，新取名字AF030-01-01-00第五步：鼠标双击AFO30-01-01-00,将第一个UNIT激活，在AFO30-01-01-00下新建一个PART，比如：SECTION 准备放入新建的断面点击此处新建一个PART ,比如SECTION,此PART专门放置截取注意，新建一个PART时，此处提示一定要选“否“，这样PART坐标第六步：假设在垂直X方向上的900X的面上有一定位点，首先激活SECTION,在SECTION下建一X=900平面,如下：双击此处将SECTION激活点击此处新建平面点击鼠标右键，选择YZ Plane 将此处的数值改为900，确认后将建立x=900的平面，注意方向建成后的平面第七步：用建成的平面截取pnl的断面。
进入Generative Shape Design设计模式下点击此处，出现如图示界面选择要剪切的部件pnl如有多个pnl则剪切多次，厚度方向需要判断后，再偏置选择用那个平面剪切，比如，选择我们做的x=900的平面剪切剪切后的断面第八步：回到part design模式下，激活afo30-01-01-00新建一零件，比如afo30-01-01-01点击此处新建零件，比如afo30-01-01-01第九步：激活零件，开始进行第一个零件设计点击此处，进入草图设计模式选择x=900的平面作为草图放置平面对草图相对于车体进行整数约束在对草图进行详细的尺寸约束编辑完毕后点击此处退出，则本孔打完，后开始打下一孔打孔完毕后，本零件建模结束，然后按同样的办法进行下一个零件的设计文件夹里面，选定此工位所需要的PNL打开新取名字AF030-01-01-00SECTION,此PART专门放置截取的车体PNL断面一定要选“否“，这样PART坐标与车体坐标一致。
汽车焊装夹具CATIA三维设计摘要：汽车在焊接过程中，所需要的非标设备主要是焊装夹具。
通过8年来焊装夹具的设计、制造，我认识到：焊接夹具的设计数据是否准确、可靠，是整个设计、制造的关键；三维设计是提高设计质量和控制设计周期的最好方法。
关键词：焊装夹具概念设计详细设计工程图部件图前言CAD(CAD即计算机辅助设计)/CAM(CAM即计算机辅助制造)市场一个重要的变化就是微机平台的三维造型软件开始崭露头角。
从企业应用情况来看，二维CAD占据较大的份额，软件应用大多停留在低层次的绘图而不是设计工作上。
随着应用水平的提高，基于三维CAD)进行设计的优势已显现出来。
目前三维造型软件仍以国外厂家为主。
国产CAD/CAM软件与国外竞争最大优势就是服务，这种服务既有售前普及化服务和售后的本地化服务，又有由此延伸出来的一系列增值服务。
应用推广，三维造型软件这样复杂产品特别需要优质的服务。
目前来看，国内的CAD/CAM软件市场经过商家激烈竞争的洗礼，已经变得更加理性和成熟。
广大用户已经能够根据自己的需要和软件的功能、价格、服务、升级、兼容性，以及软件公司的发展前景作出正确的选择。
在汽车行业，以往业主提供的供设计使用的数模是五花八门，有：CATIA格式、PR-E格式、UG格式等等。
使得我们的设计工具也是五花八门。
对此我们也深深感受到自己设计上需要一种能解决这种问题的办法。
经过我们多年的设计体会及设计人员的深入交流、分析、比较和总结，我们认为如何灵活、科学运用软件来适合、指导我们的设计工作是我们所重点关注的问题。
它既能立足于我们现在的设计现状，并且又能和多个三维软件进行数据的共享、运用。
在初步了解了一些三维软件在其他专业厂家的一些使用效果后，我们觉得将它作为我们发展的一个重点是可行的。
由于在车身焊装夹具中，各公司的做法不一，也没有现成的经验可以学习，我们在焊装夹具设计中作了几点探索。
一．数据管理（文件夹的管理）我们在2005年下半年的《某公司焊装车间项目》中使用CATIA 软件完成焊装夹具的三维设计（概念设计）、详细设计、工程图生成（二维设计）、焊钳模拟、运动分析等；所有的设计工作都是在CATIA 平台上完成。

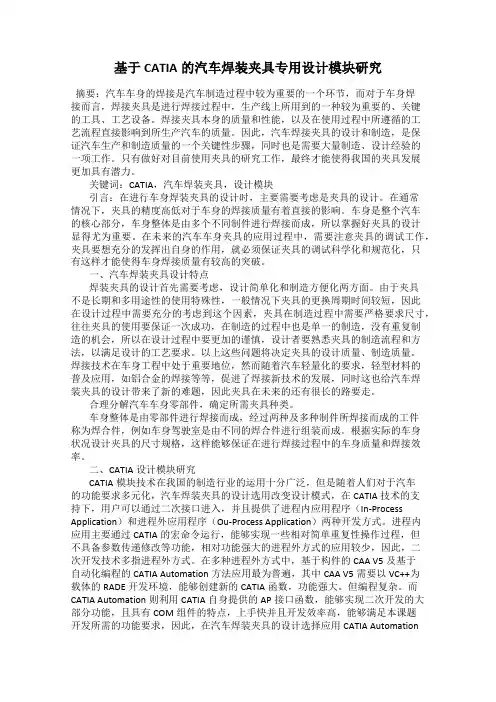

基于CATIA的汽车焊装夹具专用设计模块研究摘要：汽车车身的焊接是汽车制造过程中较为重要的一个环节，而对于车身焊接而言，焊接夹具是进行焊接过程中，生产线上所用到的一种较为重要的、关键的工具、工艺设备。
焊接夹具本身的质量和性能，以及在使用过程中所遵循的工艺流程直接影响到所生产汽车的质量。
因此，汽车焊接夹具的设计和制造，是保证汽车生产和制造质量的一个关键性步骤，同时也是需要大量制造、设计经验的一项工作。
只有做好对目前使用夹具的研究工作，最终才能使得我国的夹具发展更加具有潜力。
关键词：CATIA，汽车焊装夹具，设计模块引言：在进行车身焊装夹具的设计时，主要需要考虑是夹具的设计。
在通常情况下，夹具的精度高低对于车身的焊接质量有着直接的影响。
车身是整个汽车的核心部分，车身整体是由多个不同制件进行焊接而成，所以掌握好夹具的设计显得尤为重要。
在未来的汽车车身夹具的应用过程中，需要注意夹具的调试工作，夹具要想充分的发挥出自身的作用，就必须保证夹具的调试科学化和规范化，只有这样才能使得车身焊接质量有较高的突破。
一、汽车焊装夹具设计特点焊装夹具的设计首先需要考虑，设计简单化和制造方便化两方面。
由于夹具不是长期和多用途性的使用特殊性，一般情况下夹具的更换周期时间较短，因此在设计过程中需要充分的考虑到这个因素，夹具在制造过程中需要严格要求尺寸，往往夹具的使用要保证一次成功，在制造的过程中也是单一的制造，没有重复制造的机会，所以在设计过程中要更加的谨慎，设计者要熟悉夹具的制造流程和方法，以满足设计的工艺要求。
以上这些问题将决定夹具的设计质量、制造质量。
焊接技术在车身工程中处于重要地位，然而随着汽车轻量化的要求，轻型材料的普及应用，如铝合金的焊接等等，促进了焊接新技术的发展，同时这也给汽车焊装夹具的设计带来了新的难题，因此夹具在未来的还有很长的路要走。
合理分解汽车车身零部件，确定所需夹具种类。
车身整体是由零部件进行焊接而成，经过两种及多种制件所焊接而成的工件称为焊合件，例如车身驾驶室是由不同的焊合件进行组装而成。

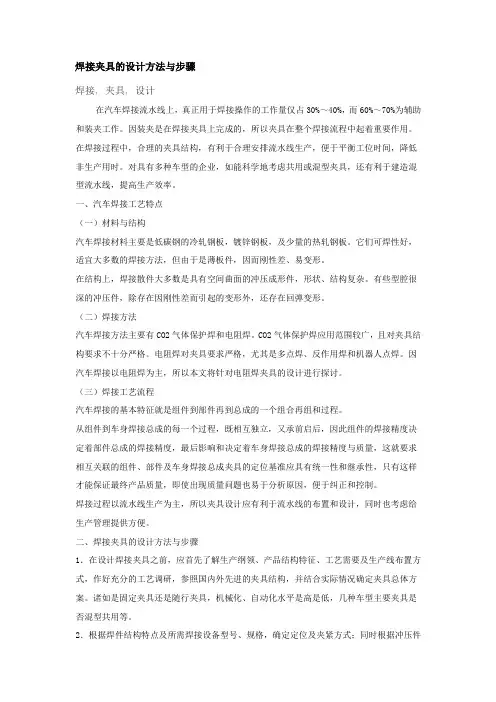

焊接夹具的设计方法与步骤焊接, 夹具, 设计在汽车焊接流水线上，真正用于焊接操作的工作量仅占30%～40%，而60%～70%为辅助和装夹工作。
因装夹是在焊接夹具上完成的，所以夹具在整个焊接流程中起着重要作用。
在焊接过程中，合理的夹具结构，有利于合理安排流水线生产，便于平衡工位时间，降低非生产用时。
对具有多种车型的企业，如能科学地考虑共用或混型夹具，还有利于建造混型流水线，提高生产效率。
一、汽车焊接工艺特点（一）材料与结构汽车焊接材料主要是低碳钢的冷轧钢板，镀锌钢板，及少量的热轧钢板。
它们可焊性好，适宜大多数的焊接方法，但由于是薄板件，因而刚性差、易变形。
在结构上，焊接散件大多数是具有空间曲面的冲压成形件，形状、结构复杂。
有些型腔很深的冲压件，除存在因刚性差而引起的变形外，还存在回弹变形。
（二）焊接方法汽车焊接方法主要有CO2气体保护焊和电阻焊。
CO2气体保护焊应用范围较广，且对夹具结构要求不十分严格。
电阻焊对夹具要求严格，尤其是多点焊、反作用焊和机器人点焊。
因汽车焊接以电阻焊为主，所以本文将针对电阻焊夹具的设计进行探讨。
（三）焊接工艺流程汽车焊接的基本特征就是组件到部件再到总成的一个组合再组和过程。
从组件到车身焊接总成的每一个过程，既相互独立，又承前启后，因此组件的焊接精度决定着部件总成的焊接精度，最后影响和决定着车身焊接总成的焊接精度与质量，这就要求相互关联的组件、部件及车身焊接总成夹具的定位基准应具有统一性和继承性，只有这样才能保证最终产品质量，即使出现质量问题也易于分析原因，便于纠正和控制。
焊接过程以流水线生产为主，所以夹具设计应有利于流水线的布置和设计，同时也考虑给生产管理提供方便。
二、焊接夹具的设计方法与步骤1．在设计焊接夹具之前，应首先了解生产纲领、产品结构特征、工艺需要及生产线布置方式，作好充分的工艺调研，参照国内外先进的夹具结构，并结合实际情况确定夹具总体方案。
诸如是固定夹具还是随行夹具，机械化、自动化水平是高是低，几种车型主要夹具是否混型共用等。
基于CATIA VBA二次开发汽车焊装夹具智能设计系统的技术方案一.绪论随着市场竞争日益激烈，制造业中起着重要作用的人工夹具设计已经不能满足生产的需要，有着高效快捷特点的计算机辅助夹具设计(CAFD)应运而生。
计算机辅助夹具设计经历了不同的发展阶段，技术日趋成熟并且正在逐步应用到生产实际之中，起到缩短生产周期、提高设计质量、降低生产成本、提高设计和生成效率等等多方面的作用。
1.1项目的研究背景和意义随着世界经济飞速发展和市场的全球化，制造业空前激烈发展。
传统的制造技术已经不能适应经济的高速发展，也不能满足多样性的要求，为了改进传统的制造技术，提高生产效率，使企业在竞争中获胜，对工艺装备的柔性化提出了迫切的要求。
计算机辅助夹具设计技术就是在上述背景下产生的，即利用计算机辅助人工进行夹具设计的一种先进制造技术。
最初的CAFD系统是交互式设计界面，可以完成相对复杂的夹具设计任务，在一定程度上节省了设计绘图和修改的时间。
随着计算机水平的提高和各种理论的成熟，在基于成组技术和知识工程的基础上CAFD带有一定的智能性，提高了夹具设计自动化程度。
目前的CAFD 系统正在朝着以实际生产应用为导向的计算机辅助夹具设计上发展，使其更具智能化和自动化。
最终，带来工程设计速度加快和节约设计成本两方面的益处，改善汽车焊装夹具建模过程，减少夹具设计所需的经验，使设计过程便捷省力，使设计过程更加灵活。
1.1.1项目的研究背景在现代汽车生产中，焊装夹具是必不可少的工具。
它们用于保持汽车零部件在正确的位置并确保焊接的准确性和一致性。
然而，传统的焊装夹具设计方法存在许多不足之处，如设计效率低下、重复劳动等。
因此，开发一种基于CATIA VBA的二次开发汽车焊装夹具智能设计系统具有重要的研究意义。
1.1.2项目的研究意义通过开发智能设计系统，可以提高焊装夹具的设计效率和精确度。
智能设计系统可以利用计算机的案例推理和规则推理技术，根据之前的经验和规则来生成夹具设计方案，减少设计师的重复工作。
A s s e m b l y D e s i g n F u n d a m e n t a l sD e t a i l e d S t e p sTable of ContentsConnector Assembly (3)Step (1): Assembling Components (3)Step (2): Positioning Components (6)Step (3): Analysing the assembly (13)Step (4): Editing Part (16)Step (5): Working with Components (20)Vice Assembly (24)Step 1: Creating the Structure (24)Step 2: Positioning the components (33)Step 3: Designing Parts (50)Step 4: Inserting Fitting Components (62)Flexible sub-assemblies (86)Step (1): Assembling Components (86)Step (2): Constrain Full Assembly (90)Step (3): Change configuration (92)Connector AssemblyIn this exercise, you will assemble the different components making up the connector assembly and learn how to analyze an assembly.Step (1): Assembling Components1. Start a new CATProduct assembly with Start menu +Mechanical Design+ Assembly Design orFile + New + Product.2. Watch out : with the CATIA Companion, click on the exercise icon (load model) : this will open adefault empty Product. Then, select File + Open menu and click on the Cancel button in the File Selection box (This is a necessary step that will set the selection path for the rest of this exercise).3.4. Right-click on the default product in the specification tree and select Properties option in thecontextual menu to get the Properties dialog box.5. Type“Assembly Connector” in the Part Number field located in the “Product” tab:6.7. The name is displayed in the specification tree:8.9. Let’s add the components that are ready (=already designed) in this assembly.10. Right-click on the blue Connector Assembly and select “Existing components…” under"Components" branch in the contextual menu (or use the icon or the menu Insert + Existing component…”) and in the folder ConnectorAssembly_MasterExercise, selectCATASMConnector_Shell.CATPart11. Repeat the same procedure and select: CATASMConnector_Card_Assembly.CATProduct12. Using the [ctrl] key you could have selected and inserted both components at once.13. The part and the assembly, are added in the geometry and in the tree:14.15. Now let’s duplicate the shell for the bottom part of the connector assembly:16. Copy the Connector Shell17.18. Paste it into Connector Assembly.19.20. The second instance of the connector shell is added in the tree and in the geometry. Hint: you do notsee it in the geometry as it is at the exact same position as the first instance.21.22. Let’s give some more explicit names to the instances :23. In Properties of the first instance (i.e.: Connector Shell (Connector shell.1)) Key in "Top Shell" in thetop “Instance name” field;24. Repeat the procedure on the second instance and type“Bottom shell” in the“Instance name”field:25.26. Both instances are renamed in the tree.27. With File + Save All as .., save the assembly in your work folder under the name“ConnectorAssembly2”and make a Propagate Directory before validating.Step (2): Positioning ComponentsIn this step, we will define all the necessary constraints to define the relation between the card subassembly and the 2 shells.1. Starting from the ConnectorAssembly2 that you saved, let’s first fix the card assembly in space: itwill be the reference element.2. In the tree or in the geometry, select the Connector Card Assembly component and click on thefix icon , the component is now fixed in space3. Let’s now position the components in the geometry roughly as they will be assembled and in such away as to be able to select all the necessary elements later to put the constraints. We will start by separating the 2 shells:4. - Make sure that the Connector Assembly is the active component (blue node in the tree)5. - Drag and drop the compass onto the top face of one of the connector shell instances until it turnsgreen6. - Select the Top Shell instance in the tree so this one will be moved with the compass7.8.9. Position your cursor anywhere along the z axis on the compass and drag upwards10. To move the Bottom Shell now, select it in the tree or in the geometry to have it highlighted in orange(note that the compass stays green) and in the same way, move your cursor on the z axis of the compass and drag downwards this time:5. Now let’s flip the Bottom Shell to have it match the top one: Select the zy arc on the compass (seepicture above) and drag along it until the shell is flipped 180 degrees6. Now let’s reposition the 2 shells with respect to the Card: they both need to be rotated 180 degreeson the xy plane of the compass.7. Multi select with [ctrl] key both components.Select the xy arc on the compass and drag clockwiseuntil both components are flipped 180 degrees8. Now that all components are roughly in place, let’s start constraining them: We will first set the axialconstraints between the holes of the top shell and the card.9. Select the axial icon , zoom on the left holes, and select the inside of the left hole on the topshell and the inside of the corresponding hole on the card:10.Note: do not hesitate to zoom: with the inside of the hole selected, the hole axis only appears when the zoom is big.When the constraint is set, the top shell moves above the card so as to have both hole axes perfectly aligned (see right picture above). The 2 red circles are the symbols showing the coaxial constraint.11. Repeat the same procedure on the right hole of the top shell with its corresponding hole in thecard:12.13. Note: that both coaxial constraints appear as 2 Coincidence nodes under the new Constraints nodeadded in the tree.Now the top shell cann ot slide anymore on the horizontal plane, but it can still move up or down, so let’s finish constraining it in that direction:Select the contact icon , and the top face of the card. Then rotate the assembly so as to be able to select the bottom face of one of the standoffs on the top shell:Note: again do not hesitate to zoom enough to be able to select the bottom face of the standoff.The Surface contact is added in the tree and 2 square symbols appear on the geometry.Now the Top Shell is fully constrained with respect to the Card assembly.14. Now let’s repeat the same procedure to constrain the Bottom Shell to the card:15. Doucle-click the axial icon so as to keep it on for both holes.- Select the inside of the Bottom Shell left hole and the inside of the corresponding holeon the card. Note that you need to zoom to have the axes showing and to rotate the wholeassembly to be able to select the hole on the card.-Repeat for the right hole.The circle symbols are added on the geometry and both constraints appear in the tree.16. Finally constrain the Bottom Shell to Card in the vertical direction:Select the Contact icon and the bottom face of the Card, then rotate again and zoom well to be able to select the top face of one of the standoffs:The bottom shell automatically moves up so as to match the top shell around the card assembly,The last constraint is added in the tree (Surface contact.6) and the 2 square symbols are added on the geometrySave the constrained assembly with the same name (with File + Save).Note that you can check that the assembly is properly and fully constrained by moving all components apart with the compass and then updating it with the Update icon: all components must be back in place:Step (3): Analysing the assemblyIn this step, we will analyze our Connector Assembly for clashes.1. Starting from the ConnectorAssembly2 that you saved in step 2, check that the top node is active (=Connector Assembly node is blue in the tree) and pull down the Analyze menu to get the Compute Clash option:The “Clash Detection” dialog box is displayed empty.2. Check that the top pull down list is set to “Clash” and as you can analyze clashes between 2compone nts only: let’s start with the Top Shell and the Connector Card Assembly. Use the Control key to multi-select them in the tree. When their names are in the Clash Detection box list, then click on the Apply button:3. Note that the icon under the list shows a red light to indicate the Clash.4. Here you need to click in the geometry space to better see where the clash is:5. Repeat the same analysis with the Bottom Shell: you will find the same result.6. Save the Assembly.Step (4): Editing PartIn this step, we will eliminate the clashes between the Connector Card Assembly and Connector Shells by editing the Connector Shell in-context of the assembly The idea is to make an opening in the Connector Shell so that the Card Socket Receptacle can stick out of the shell, and to leave a small clearance space around it so that it mounts easily.Let’s modify the design of the Shell.a) Note that as the Top Shell and the Bottom Shell are 2 instances of the same Shell, we only need to modify the source Connector Shell, it will modify both instances.b) Note also that we do not need to know the exact size of the Socket Receptacle. By designing in context, we will use the outer edges of the Socket Receptacle to set a 1mm clearance around it when we define the pocket to remove the material to make the opening.1. Starting from the Connector Assembly that you saved in step 2 or 3(ConnectorAssembly_withClashes for us), hide the bottom shell component2.3. Open the Top Shell node in the tree and double click on the Connector Shell CATPart iconto enter the Part Design workbench.4. Then select the front face of the Connector Socket Receptacleand enter the Sketcher5. Select the Rectangle tool to draw the profile of the pocket around the Socket Receptacle.6. Note that you draw 2 rectangles at the same time as you are drawing on both instances of the Shellat the same time.7. Note also that you can draw the pocket profile roughly here – do not try to have any exact values.8.9. To make things easier and see better, we can hide the second instance, the Bottom Shell:10. select the Connector Shell (Bottom Shell) node in the tree and the hide/show tool11.12. Now let’s position the rectangle at exactly 1mm d istance around the Socket Receptacle:13. Double-click on the Dimension tool to keep it active for a while14.15. Select the left most edge of Socket Receptacle and the left side of the rectangle16. (Hint: you may have to zoom or rotate the connector a little to select the edge)17. When the dimension is displayed, double-click on it to set it exactly to 1mm18.19. While the Dimension tool is still on, select the top edge of the Socket Receptacle and the topside of the rectangle and double-click on the value to set the distance to 1mm20.21. While the Dimension tool is still on, select the right most edge of the Socket Receptacle and theright side of the rectangle and double-click on the value to set the distance to 1mm22.You can check here that the length of the rectangle top edge by selecting it: the 66mm dimension will be displayed in purple to show that it is over constrained. Use undo or delete it as the 1mm clearance on each size is enough to define the pocket size in relation with the Socket Receptacle.Note that the height of the rectangle is not important as the pocket will remove the material.23. Exit the Sketcher and while the rectangular profile is selected, click on the Pocket tool24. In the Pocket Definition dialog box, select “Dimension” in the Type drop down list, key 8mm indepth field and click on OK.25.The opening is performed exactly around the Socket Receptacle with a clearance of 1mm and Pocket2 node is added in the tree.26. Retrieve the Bottom Shell by clicking on it in the tree and on the Hide/show icon:27.28. Things looking good,let’s save our work:29. as we are now in the Part Design workbench with the Connector Shell active and highlighted in bluein the tree, we are asked to save the the shell first. Use Save As…. to save it as ConnectorShell5 or ConnectorShell_withOpening for example.30. Activate the Connector Assembly now by double-clicking on the top node in the tree and use againthe Save As option to save the whole assembly as ConnectorAssembly5 orConnectorAssembly_withOpening for example.Step (5): Working with ComponentsIn this step, we will add and constrain a Screw and then duplicate the Screw and its constraints using a patternGo on with the assembly you saved in step 4 or open the CATASMConnector_Assembly_5.CATProduct. In orderLet’s add the screw in the assembly. With your cursor over the Connector Assembly node at the top of the tree, open the contextual menu and select the Existing Component option.In the current folder select the CATASMConnector_Screw.CATPart.The Connector Screw node is added in the tree and the screw geometry is displayed. Here we used the compass to locate it roughly above the left of the hole of the Shell.Let’s now constrain the screw position. Let’s start with the coincidence between the 2 axes.Select the coincidence icon and the screw axis and the corresponding hole axis. Hint: zoom enough on the screw cylinder or use the Other selection… option in the contextual menu on the screw.1. Select the Contact icon and the top face of the top shell and the bottom face of the screw headHint: use the magnifier from View + Magnifier… to ease the selection if you want.Update to see the Screw in place.Let’s now duplicate the Screw so that it follows the pattern that was used for the holes on the Shell. Select the Screw component (in the tree or on the geometry) and the Reuse pattern iconHere the top field in the dialog box is empty: we need to select the pattern to be re-used. To do so, open the Connector Shell node until you see the pattern in the treeSelect RectPattern.2 in the tree or in the geometrythe name appears in the top field of the dialog box and the constraints between the screw and the Shell are added in the list of “Re-use Constraints” at the bottom of the dialog box. Keep them selected and click on OK to duplicate the screw component.The second screw and its relative constraints are added in the tree.THE ENDVice Assembly In this exercise you will build the Vice Assembly, modify two of its components and complete the fitting by inserting components from catalogsStep 1: Creating the StructureLoad the file called CATASMViceAssemblyStep1.CATProduct from the ''Companion''In order to connect the “Insert existing Component” to the right folder (where the existing components to insert are stored), begin a Save as instruction from the File Menu, click in the File name field then on the Cancel button.You are going to create the structure of your assembly.Using contextual menu of Product1 rename it ViceAssembly.In ViceAssembly insert two New Product and name them RotatingComponent and FixedComponent.In RotatingComponent insert a New Component and name it AxisAssembly.In AxisAssembly, insert the following existing Components :- CATASMAxis.CATPart- CATASMAxisNut.CATPartIn RotatingComponent, insert the following Existing component : - CATASMBigScrew.CATPartIn FixedComponent, insert the following Existing Components :- CATASM2ndStaticJaw.CATPart- CATASMJawHolderFlange.CATPart- CATASMMovableJawHolder.CATPart- CATASMStatic Jaw.CATPartUsing the contextual menu of Jaw Holder Flange component, make a copy of it, then paste it in FixedComponent.In ViceAssembly, insert the following component : -CATASMMovableJaw.CATPartUsing the Jaw Holder Flange Components Properties, change instance names into Right Flange and Left FlangeMake sure that the root assembly (ViceAssembly) is active then save it in StudentFolder.You should get this message displayed in CATIA windowsClick on OK and then check that the New Products you have just created are stored in the same folder (StudentFolder)Step 2: Positioning the components1. Load the file called CATASMViceAssemblyStep2.CATProduct from the ''Companion''.2. First we are going to position with assembly constraints components inside the AxisAssembly.3. Put a Coincidence constraint between those geometric elements.4.5. Put a Contact constraint between those geometric elements.6. Update the Assembly .7. Hide the Created Constraints.8. Now we want to position with assembly constraints components that are inside RotatingComponent,so we must activate it.9. Put a Coincidence constraint between geometric elements highlighted below.10. Update the Assembly .11. Put a Contact constraint between geometric elements highlighted below.In constraint definition dialog box that appear when putting the constraint, select external for the orientation of line contact.12. Update the Assembly .13. Hide the created constraints : +14. Save the active assembly under StudentFolder as “RotatingComponent3”15. Now we want to position with assembly constraints components that are inside FixedComponent, sowe must activate it.16. Fix in Space Movable Jaw Holder17. Select the Stack Mode as Multi-Constraint mode then double click on Offset command .18. First selected geometric element must be this one ……then select one after the other all those geometric elements……and each time, select Same as orientation and key “0” as Offset value in constraint properties dialog box before clicking on OK button.19. Click on the icon to deactivate the command, then double click on it again to createanother set of offset constraints20. First selected geometric element must be this one……then select one after the other those two geometric elements……and each time, select Same as orientation and key “0” as Offset value in constraint properties dialog box before clicking on OK button.21. Click on the icon to deactivate the command, then double click on it again to createanother set of offset constraints22. First selected geometric element must be this one…then select one after those other two elements…and each time, Select Same as orientation and key “0” as Offset value in constraint properties dialog box before clicking on OK button.23. Click on the icon to deactivate the command, then click on it to create the last offsetconstraint between those geometric elements…with same orientation and “0” as offset value24. Now select the Default Mode as Multi-Constraint mode and double click on Contactconstraint icon.25. Select one after the other all those couples of geometric elements.26. Update the Assembly , you should get this.27. Hide the created constraints : +28. Save the active assembly under StudentFolder as FixedComponent3.29. Now we want to position with assembly constraints components that are inside ViceAssembly, so wemust activate it.30. Put a coincidence constraint between those two geometric elements.31. Now select the Default Mode as Multi-Constraint mode and double click on Contactconstraint icon.32. Select one after the other all those couples of geometric elements.33. Update the Assembly , you should get this.34. Hide the created constraints : + .35. Save the active assembly under StudentFolder as ”CATASMViceAssemblyStep3”.Step 3: Designing PartsLoad the file called CATASMViceAssemblyStep3.CATProduct from the ''Companion''First we are going to modify in the context of the assembly, the design of .2ndStaticJaw CATPart, so we need in order to edit it. to activate the 2ndStaticJaw part.Select the Wireframe(NHR) rendering style to get transparency.。
目录1.CA TIA V5 R17 安装........................................................2.CA TIA V5 R17设置..........................................................3.CA TIA V5 R17 设计方案.....................................................4.CA TIA V5 17 夹具设计步骤:............................................1.CA TIA V5 R17 的安装进入安装光盘，看到三个文件其中前两个是虚拟光盘文件。
必须安装虚拟光驱后方可使用虚拟光驱软件的安装请查阅相关书籍。
已经安装了虚拟光驱软件的用户可以看到，你桌面的右下角有虚拟光驱的快捷图标当装载了虚拟光盘后，可以自动运行安装程序自动运行完成安装后，把Cr_catia V5R17 夹中的jsogroup.dll 拷贝到相关路径中，覆盖原始文件。
C:\Catia5\B17\intel_a\code\bin2. CATIA V5 R17 的用户环境设置进入opotions进入Part Infrastructure 确认设置如下图所示进入Product Strusture进入Assembly Design3. CATIA V5 R17 夹具设计步骤3.1 确定夹具方案，或者客户已经初步确定了夹具设计方案并提供了dwg的方案示意图，如图所示。
在下面两张CAD 图纸中，你可以看出，总图对定位和夹持要求，大致的长宽高等尺寸。
主定位基准，辅助定位基准。
夹持方式，调整方式，调整角度。
移动方向等等，相关信息。
这就是一个完整的方案图。
总图给出了需要定位和夹持的位置并以单元号的形式在第二幅图纸中加以说明。
从每个单元站中，你可以读出方案中的要求，例如，第一个站是一个主定位销。
CATIA装配设计指南CATIA是一款领先的三维计算机辅助设计软件，广泛应用于机械设计、航空航天、汽车工程等领域。
在CATIA中，装配设计是一个重要的环节，它涉及到多个零件的组合和相互关系。
本文将为您提供CATIA装配设计的指南，帮助您准确、高效地进行装配设计。
一、装配设计的准备工作在进行装配设计之前，我们需要进行一些准备工作，以确保设计的顺利进行。
首先，我们需要明确装配的目标和要求，对于装配的功能、尺寸、材料等方面有一个清晰的认识。
其次，我们需要对零件进行分类和归档，确保零件的命名规范、版本管理等工作得到落实。
此外，我们还需要清理和优化零件模型，在进行装配之前确保零件的几何形状和特征完善和准确。
二、装配设计的基本流程CATIA中的装配设计主要包括零件的装配关系建立、约束关系的定义、装配分析和问题排查等环节。
下面将为您介绍装配设计的基本流程。
1. 零件的装配关系建立在CATIA中，可以通过各种方法建立零件的装配关系，比如使用装配约束、使用装配特征等。
通过选择零件的共面、共线、共轴等特征，我们可以建立零件之间的位置关系。
在建立装配关系时，需要注意零件之间的干涉和间隙，确保装配的准确性和紧密度。
2. 约束关系的定义在装配设计中，我们需要定义零件之间的约束关系，以确保装配的稳定性和运动性。
CATIA提供了多种约束工具，比如平行、垂直、对称等约束，可以根据需要对零件进行约束。
在定义约束关系时，需要注意约束的类型和顺序，以避免产生冲突或错误。
3. 装配分析在装配设计完成后，我们需要对装配进行分析，以验证装配的可行性和性能。
CATIA提供了多种分析工具，比如干涉检查、碰撞分析等，可以帮助我们识别和解决装配中的问题。
在进行装配分析时，需要关注装配的稳定性、刚度、运动性等方面，确保装配符合设计要求。
4. 问题排查和修正在装配设计的过程中，可能会出现问题和错误，比如干涉、约束冲突等。
我们需要及时排查和修正这些问题，以确保装配的准确性和完整性。
CATIA装配设计CATIA（计算机辅助三维交互应用）是一款由法国达索系统公司开发的三维设计软件，被广泛应用于航空航天、汽车、工业机械等领域的产品设计与装配。
本文将探讨CATIA装配设计的相关内容，包括装配的概念、装配的步骤和技巧，以及在装配设计中的常见问题和解决方法。
一、装配的概念装配是指将多个部件组装在一起，形成一个完整的产品的过程。
在CATIA中，装配设计主要涉及到部件的定位、连接和配合等方面。
通过装配设计，可以直观地了解产品的组成结构，验证各部件之间的相互关系，并进行碰撞检测和运动仿真。
二、装配的步骤和技巧1. 创建新的装配文件：在CATIA中，可以通过新建一个装配文件来开始装配设计工作。
选择适当的单位和坐标系，并确定装配文件的保存位置。
2. 导入部件文件：在装配文件中，可以通过导入已经设计好的部件文件来进行装配。
导入的部件文件将在装配中充当不同的组成部分。
3. 定位部件：在进行装配时，需要通过定位来确定每个部件在三维空间中的位置和姿态。
可以使用CATIA提供的零件定位功能，或者根据设计需求自定义部件的位置和姿态。
4. 连接部件：在将部件组装在一起时，需要使用适当的连接方式。
CATIA提供了多种连接方式，如螺纹连接、销钉连接和焊接连接等。
根据需要选择合适的连接方式，并进行正确的参数设定。
5. 配合分析：在完成装配后，可以进行配合分析，检查各部件之间的配合关系。
CATIA提供了配合分析工具，可以检测部件之间的间隙、干涉和误差，并提供相应的修正方案。
6. 碰撞检测：在装配设计中，碰撞是一个常见的问题。
通过碰撞检测，可以及时发现并解决部件之间的碰撞问题，确保装配的可靠性和安全性。
7. 运动仿真：对于需要进行动态分析的装配设计，可以进行运动仿真。
通过CATIA提供的动力学仿真工具，可以模拟装配过程中各部件的运动轨迹和碰撞情况，评估产品的运动性能。
三、常见问题和解决方法1. 部件定位不准确：在装配设计中，如果部件定位不准确，将导致装配后的产品存在误差和不稳定性。
