电路的基本元件和电路定律

电路的基本规律知识点总结第一、基本元件电路中的基本元件包括电源、导线、电阻、电容、电感等。

其中电源是提供电流的能源，导线负责将电流传输到电路的各个部分，而电阻、电容和电感是用来调节电流和电压的元件。

电路中的元件都符合一定的物理规律，比如欧姆定律、基尔霍夫法则等。

第二、欧姆定律欧姆定律是电路中最基本的规律之一，它描述了电流、电压和电阻之间的关系。

欧姆定律的表达式为：U=IR，其中U代表电压，I代表电流，R代表电阻。

根据欧姆定律，电流和电压成正比，而电阻和电流成反比。

欧姆定律在电路分析中起着非常重要的作用，可以帮助我们计算电路中各个元件的参数。

第三、基尔霍夫法则基尔霍夫法则是电路分析中另一个重要的定律，主要包括基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律指出，电路中任意一个节点处的电流总和等于零，即输入的电流等于输出的电流。

而基尔霍夫电压定律则指出，电路中任意一个闭合回路中的电压之和等于零，即电路中的电压总和等于零。

基尔霍夫法则可以帮助我们在复杂的电路中进行电流和电压的分析。

第四、电感和电容电感和电容是电路中常用的元件，它们分别用来存储电能。

电感是由螺线圈或线圈组成，当通过电流时，会产生一个磁场，从而存储电能。

而电容则是由两个导体之间的绝缘材料组成，当电压加到电容上时，会在两个导体之间产生电场，从而存储电能。

在电路中，电感和电容经常用来改变电流和电压的频率，从而实现信号调理和滤波的功能。

第五、交流电路和直流电路电路可以分为交流电路和直流电路两种。

直流电路是电流方向不变的电路，一般使用直流电源供电，例如电池。

而交流电路是电流方向会周期性地改变的电路，一般使用交流电源供电，例如插座。

交流电路和直流电路在元件选择、电压波形分析等方面有很大的区别，需要根据不同的应用来进行设计和分析。

第六、耦合和隔离在电路中，元件之间会存在耦合和隔离的关系。

耦合是指两个元件之间的相互影响，可以是电流或电压的共享，也可以是信号的传输。

电路原理总结第一章基本元件和定律1.电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则i>0，反之i<0。

电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则u>0反之u<0。

2．功率平衡一个实际的电路中，电源发出的功率总是等于负载消耗的功率。

3．全电路欧姆定律：U=E-RI4．负载大小的意义：电路的电流越大，负载越大。

电路的电阻越大，负载越小。

5．电路的断路与短路电路的断路处：I＝0，U≠0电路的短路处：U＝0，I≠0二．基尔霍夫定律1．几个概念：支路：是电路的一个分支。

结点：三条（或三条以上）支路的联接点称为结点。

回路：由支路构成的闭合路径称为回路。

网孔：电路中无其他支路穿过的回路称为网孔。

2．基尔霍夫电流定律：（1）定义：任一时刻，流入一个结点的电流的代数和为零。

或者说：流入的电流等于流出的电流。

（2）表达式：i进总和=0或：i进=i出（3）可以推广到一个闭合面。

3．基尔霍夫电压定律（1）定义：经过任何一个闭合的路径，电压的升等于电压的降。

或者说：在一个闭合的回路中，电压的代数和为零。

或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。

（2）表达式：1或：2或：3（3）基尔霍夫电压定律可以推广到一个非闭合回路三．电位的概念（1）定义：某点的电位等于该点到电路参考点的电压。

（2）规定参考点的电位为零。

称为接地。

（3）电压用符号U表示,电位用符号V表示（4）两点间的电压等于两点的电位的差。

（5）注意电源的简化画法。

四．理想电压源与理想电流源1．理想电压源（1）不论负载电阻的大小，不论输出电流的大小，理想电压源的输出电压不变。

理想电压源的输出功率可达无穷大。

（2）理想电压源不允许短路。

2．理想电流源（1）不论负载电阻的大小，不论输出电压的大小，理想电流源的输出电流不变。

理想电流源的输出功率可达无穷大。

（2）理想电流源不允许开路。

电路的三大基本定律一、欧姆定律1. 内容- 欧姆定律描述了通过导体的电流与导体两端电压以及导体电阻之间的关系。

对于一段导体而言，其电流I与导体两端的电压U成正比，与导体的电阻R成反比。

- 数学表达式为I = (U)/(R)，变形公式U = IR和R=(U)/(I)。

2. 适用条件- 欧姆定律适用于金属导体和电解液导电，对于气体导电和半导体导电等情况，欧姆定律不适用。

3. 应用示例- 已知一个电阻R = 10Ω，两端电压U = 20V，根据I=(U)/(R)，可求出电流I=(20V)/(10Ω)=2A。

二、基尔霍夫定律1. 基尔霍夫电流定律（KCL）- 内容- 所有进入某节点的电流的总和等于所有离开这节点的电流的总和。

或者表述为，在任意时刻，流入一个节点的电流代数和为零。

- 数学表达式- 对于一个节点，∑_{k = 1}^nI_{k}=0，其中I_{k}为流入或流出节点的第k个电流，规定流入节点的电流为正，流出节点的电流为负。

- 应用示例- 在一个具有三个支路的节点处，已知I_1 = 3A流入节点，I_2 = 2A流出节点，设I_3为未知电流，根据I_1 - I_2+I_3 = 0，可得I_3=I_2 - I_1=2A - 3A=-1A，负号表示I_3是流出节点的电流。

2. 基尔霍夫电压定律（KVL）- 内容- 沿着闭合回路所有元件两端的电势差（电压）的代数和等于零。

- 数学表达式- 对于一个闭合回路∑_{k = 1}^mU_{k}=0，其中U_{k}为第k个元件两端的电压，在确定电压的正负时，需要先选定一个绕行方向，当元件电压的参考方向与绕行方向一致时取正，反之取负。

- 应用示例- 在一个简单的串联电路中，有电源E = 10V，电阻R = 5Ω，设电流I的方向为顺时针。

按照顺时针方向绕行，根据E - IR=0，可得I=(E)/(R)=(10V)/(5Ω)=2A。

三、焦耳定律1. 内容- 电流通过导体时会产生热量，热量Q与电流I的平方、导体电阻R以及通电时间t成正比。

电工基础-电路的基本概念和基本定律教案第一章：电路的基本概念1.1 电流定义：电流是电荷的流动，单位是安培（A）电流的产生：电压使电荷发生移动形成电流1.2 电压定义：电压是电场力推动电荷移动的能力，单位是伏特（V）电压的产生：电源提供电压，使电荷在电路中流动1.3 电阻定义：电阻是电路对电流阻碍作用的大小，单位是欧姆（Ω）电阻的计算：R = V/I，其中V为电压，I为电流第二章：电路的基本元件2.1 电源定义：电源是提供电压的装置常见电源：电池、发电机、电源适配器等2.2 负载定义：负载是电路中消耗电能的装置常见负载：电灯、电动机、电阻等2.3 开关定义：开关是控制电路通断的装置常见开关：手动开关、自动开关等第三章：基本电路定律3.1 欧姆定律定义：电流I与电压V成正比，与电阻R成反比，公式为I = V/R 应用：计算电路中的电流、电压和电阻3.2 基尔霍夫电压定律（KVL）定义：电路中任意闭合回路电压的代数和等于零应用：分析电路中的电压关系，解决电压问题3.3 基尔霍夫电流定律（KCL）定义：电路中任意节点流入电流的代数和等于流出电流的代数和应用：分析电路中的电流关系，解决电流问题第四章：简单电路分析4.1 串联电路定义：电路中元件依次连接，电流相同，电压分配特点：电流相同，电压分配应用：计算串联电路中的电流、电压和电阻4.2 并联电路定义：电路中元件并行连接，电压相同，电流分配特点：电压相同，电流分配应用：计算并联电路中的电流、电压和电阻第五章：电路测量与实验5.1 测量工具电流表：测量电路中的电流电压表：测量电路中的电压电阻表：测量电路中的电阻5.2 实验步骤与方法实验设计：确定实验目的、电路连接方式等实验操作：按照实验步骤进行测量和数据记录实验分析：根据测量数据进行分析，得出结论第六章：电路的进阶概念6.1 交流电与直流电定义：交流电是电压和电流方向周期性变化的电，直流电是电压和电流方向不变的电特点：交流电有频率和相位，直流电稳定6.2 频率与周期定义：频率是单位时间内交流电变化的次数，周期是一次完整变化所需的时间关系：f = 1/T，其中f为频率，T为周期6.3 相位差定义：交流电中两个电压或电流波形的相对时间差应用：分析电路中波形的相位关系第七章：电路图的绘制7.1 电路图符号电源符号：电池、发电机等负载符号：电灯、电动机、电阻等开关符号：手动开关、自动开关等7.2 电路图绘制规则清晰：符号清晰，连线准确简洁：简化电路，删除多余部分一致：符号一致，电压方向一致7.3 电路图的解读与绘制解读：分析电路元件和连接方式，理解电路功能绘制：根据电路元件和连接方式，绘制电路图第八章：电路仿真软件的使用8.1 电路仿真软件概述定义：电路仿真软件是一种用于电路分析和设计的工具作用：模拟电路运行，验证电路设计，分析电路性能8.2 常见的电路仿真软件Multisim：功能强大，操作简单，广泛应用于电路设计和实验教学Proteus：界面友好，兼容性好，支持多种硬件描述语言LabVIEW：基于图形化编程语言，适用于复杂电路系统的研究和开发8.3 电路仿真软件的使用方法打开软件，创建新项目绘制电路图，添加元件设置参数，运行仿真分析结果，优化电路设计第九章：磁路与电磁感应9.1 磁路定义：磁力线在电路中的路径磁阻：磁路对磁力线的阻碍作用磁通量：磁场穿过磁路的面积与磁场强度之积9.2 电磁感应定义：磁通量变化时，产生感应电动势法拉第电磁感应定律：ε= -dΦ/dt，其中ε为感应电动势，Φ为磁通量，t为时间楞次定律：感应电流的方向是阻碍磁通量变化的方向第十章：电机的工作原理与控制10.1 直流电机工作原理：电流通过电枢产生磁场，与磁极相互作用产生转矩控制方式：电压控制、电流控制、转速控制等10.2 交流电机工作原理：电流通过线圈产生磁场，与磁极相互作用产生转矩控制方式：电压控制、频率控制、转速控制等10.3 电机控制系统定义：通过控制电机的工作原理和运行参数，实现对电机的控制应用：电动汽车、工业、风力发电等第十一章：电力电子技术11.1 电力电子器件定义：用于电力转换和控制的电子器件常见器件：二极管、晶体管、晶闸管、GTO、IGBT等11.2 电力电子电路定义：利用电力电子器件实现电能转换和控制的电路应用：变频调速、整流、逆变、斩波等11.3 电力电子技术的应用定义：电力电子技术在电力系统和电气设备中的应用应用领域：电源、电机控制、电力系统、可再生能源等第十二章：电气设备12.1 概述定义：用于发电、输电、变电、配电和用电的设备分类：发电设备、输电设备、变电设备、配电设备、用电设备12.2 发电设备定义：将机械能、热能等转化为电能的设备常见设备：汽轮机、水轮机、风力发电机、太阳能光伏板等12.3 输电设备定义：将电能从发电站输送到用户的设备常见设备：输电线路、变压器、断路器等第十三章：电力系统分析13.1 电力系统的基本组成部分定义：电力系统由发电、输电、变电、配电和用电五个部分组成作用：实现电能的生产、传输、分配和消费13.2 电力系统的稳定性分析定义：分析电力系统在受到扰动时的稳定运行能力稳定性指标：暂态稳定性、静态稳定性、暂态过程中的电压稳定性等13.3 电力系统的经济性分析定义：分析电力系统的运行成本和效率经济性指标：发电成本、输电损耗、用电成本等第十四章：电力系统的保护与控制14.1 电力系统的保护定义：对电力系统进行故障检测和隔离，保护设备和人员安全保护装置：继电保护、差动保护、距离保护等14.2 电力系统的控制定义：对电力系统的运行参数进行调节和控制，保证系统稳定运行控制方法：开关控制、调节控制、最优控制等14.3 电力系统自动化定义：利用计算机技术和自动化装置实现电力系统的运行控制和管理应用：发电控制、输电控制、变电控制、配电控制等第十五章：可再生能源与电力系统15.1 可再生能源概述定义：指在自然界中不断补充的能源，如太阳能、风能、水能等优点：清洁、可再生、减少化石能源依赖等15.2 可再生能源并网技术定义：将可再生能源发电装置接入电力系统，实现电能的互补和利用技术难点：波动性、不稳定、电能质量等15.3 电力系统的可持续发展定义：在满足人类需求的保证电力系统的长期稳定和发展措施：发展可再生能源、提高能源利用效率、减少环境污染等重点和难点解析本文主要介绍了电工基础-电路的基本概念和基本定律，包括电路的基本概念、基本元件、基本电路定律、简单电路分析、电路测量与实验、电路的进阶概念、电路图的绘制、电路仿真软件的使用、磁路与电磁感应、电机的工作原理与控制、电力电子技术、电气设备、电力系统分析、保护与控制以及可再生能源与电力系统等方面的知识。

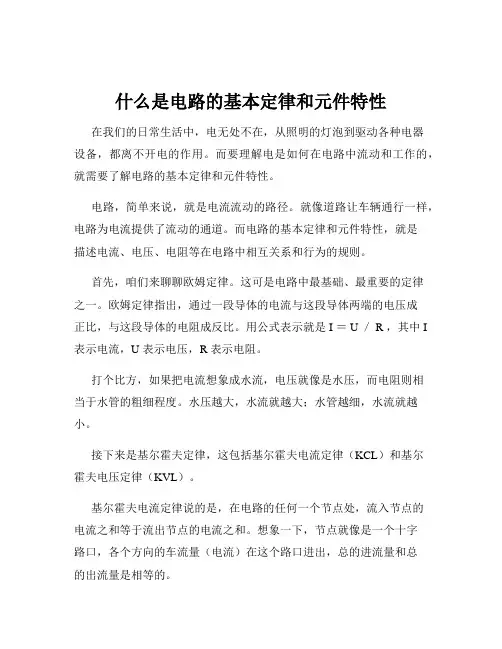

什么是电路的基本定律和元件特性在我们的日常生活中，电无处不在，从照明的灯泡到驱动各种电器设备，都离不开电的作用。

而要理解电是如何在电路中流动和工作的，就需要了解电路的基本定律和元件特性。

电路，简单来说，就是电流流动的路径。

就像道路让车辆通行一样，电路为电流提供了流动的通道。

而电路的基本定律和元件特性，就是描述电流、电压、电阻等在电路中相互关系和行为的规则。

首先，咱们来聊聊欧姆定律。

这可是电路中最基础、最重要的定律之一。

欧姆定律指出，通过一段导体的电流与这段导体两端的电压成正比，与这段导体的电阻成反比。

用公式表示就是 I ＝ U ／ R ，其中 I 表示电流，U 表示电压，R 表示电阻。

打个比方，如果把电流想象成水流，电压就像是水压，而电阻则相当于水管的粗细程度。

水压越大，水流就越大；水管越细，水流就越小。

接下来是基尔霍夫定律，这包括基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。

基尔霍夫电流定律说的是，在电路的任何一个节点处，流入节点的电流之和等于流出节点的电流之和。

想象一下，节点就像是一个十字路口，各个方向的车流量（电流）在这个路口进出，总的进流量和总的出流量是相等的。

基尔霍夫电压定律则表示，在任何一个闭合回路中，各段电压的代数和为零。

这就好比我们绕着一个圈走路，上升的高度（正电压）和下降的高度（负电压）加起来总是等于零。

说完了电路的基本定律，再来说说电路中的元件特性。

电阻是电路中常见的元件，它的特性就是阻碍电流的流动。

电阻的大小取决于材料的性质、长度、横截面积等因素。

电阻在电路中起到限流、分压等作用。

电容是另一种重要的元件，它能够储存电荷。

电容的大小与极板的面积、极板间的距离以及介质的介电常数有关。

在电路中，电容常用于滤波、耦合等。

电感也是电路中不可或缺的元件，它通过产生自感电动势来抵抗电流的变化。

电感的大小与线圈的匝数、线圈的形状以及是否有铁芯等因素有关。

电感常用于滤波、振荡等电路中。

电路的基本定律欧姆定律与基尔霍夫定律电路的基本定律：欧姆定律与基尔霍夫定律电路是由电器元件以特定方式连接成的，电流在其中流动以传送电能。

为了准确地描述电路中电流、电压和电阻之间的关系，人们提出了一些基本的电路定律。

在本文中，我们将介绍两个最为重要的电路定律：欧姆定律和基尔霍夫定律。

一、欧姆定律欧姆定律是电路中最为基本的定律之一，它描述了电流、电压和电阻之间的关系。

根据欧姆定律，当一个电阻器两端施加电压时，通过它的电流与电压成正比，与电阻成反比。

数学表达式为：I = V / R其中，I代表电流，单位为安培(A)；V代表电压，单位为伏特(V)；R代表电阻，单位为欧姆(Ω)。

欧姆定律告诉我们，电流的大小与电压的大小成正比，与电阻的大小成反比。

二、基尔霍夫定律基尔霍夫定律是电路分析中非常重要的定律，它由德国物理学家基尔霍夫提出，并应用于电路的各种复杂情况。

基尔霍夫定律包括两个基本原理：第一定律和第二定律。

1. 第一定律（节点定律）第一定律也称为节点定律，它是基尔霍夫定律中的电流守恒定律。

根据第一定律，一个节点处的电流总和等于零。

具体而言，对于一个节点，所有进入节点的电流总和等于所有离开节点的电流总和。

数学表达式为：∑I_in = ∑I_out这个定律可以帮助我们在复杂的电路中分析节点处的电流情况，进而推导出电路中各个部分的电流数值。

2. 第二定律（回路定律）第二定律也称为回路定律，它是基尔霍夫定律中的电压守恒定律。

根据第二定律，在一个回路中，沿着回路的总电压等于零。

具体而言，对于一个回路，所有通过元件的电压之和等于所有电源的电压之和。

数学表达式为：∑V_loop = 0这个定律可以帮助我们在复杂的电路中分析回路中的电压情况，进而推导出电路中各个部分的电压数值。

综上所述，电路中的欧姆定律与基尔霍夫定律是电路分析与设计的基础。

欧姆定律描述了电流、电压和电阻之间的关系，而基尔霍夫定律提供了节点电流和回路电压的守恒原理。

大一下学期电路知识点总结大一下学期的电路学习是电子与通信类专业学生的重要基础课程之一，通过学习电路理论和实践，我们可以了解电流、电压、电阻等基本概念，熟悉基本电路元件的特性，掌握电路分析和设计的方法。

下面我将对大一下学期电路相关的知识点进行总结和归纳。

一、基本电路元件和电路定律1. 电阻：电阻是电路中常见的基本元件，用于控制电流的流动。

在电路中，电阻的阻值可以根据欧姆定律进行计算，即电阻等于电压与电流的比值。

电阻还有串联和并联的特性，分别根据串联电阻和并联电阻的关系进行计算。

2. 电容：电容是能够储存电荷的元件，也是电路中的重要元件之一。

电容的特性可以通过电容的电压与电流之间的关系进行描述。

电容还有串联和并联的特性，分别根据串联电容和并联电容的关系进行计算。

3. 电感：电感是利用电流通过线圈时产生的磁场储存电能的元件。

电感的特性可以通过电感上的电压与电流之间的关系进行描述。

电感还有串联和并联的特性，分别根据串联电感和并联电感的关系进行计算。

4. 电路定律：大一下学期我们还学习了基本的电路定律，如欧姆定律、基尔霍夫定律等。

欧姆定律描述了电路中电压、电流和电阻之间的关系；基尔霍夫定律描述了电路中电压和电流的分布和流动。

掌握这些电路定律对于电路分析和解题非常重要。

二、直流电路和交流电路1. 直流电路：直流电路是指电流方向不发生变化的电路。

在直流电路中，我们可以使用Kirchhoff的定律和欧姆定律等进行电路分析和计算。

此外，我们还学习了戴维南定理和诺顿定理，用于简化复杂直流电路的分析。

2. 交流电路：交流电路是指电流方向发生周期性变化的电路。

在交流电路中，我们引入了频率、周期、相位等新的概念。

交流电路的分析需要考虑电阻、电感和电容对交流信号的影响，掌握相应的计算方法。

我们还学习了交流电路中的波形表示、相量与复数的关系等内容。

三、放大器和滤波器1. 放大器：放大器是一种能够将弱信号放大为较大幅值信号的电路。

电路基础总结知识点电路基础知识是电子工程、电气工程等相关专业学生必须掌握的基础内容。

本文将从电路的基本概念、基本元件、基本定律、基本原理及常见电路类型等方面进行总结。

一、电路的基本概念1. 电路的定义：电路是指电器件按照一定的连接方式，形成能够传输电流的结构。

2. 电路的分类：根据电流的传输方式，电路可分为直流电路和交流电路；根据连接方式，电路可分为串联电路、并联电路和混合电路。

3. 电路的基本参数：电路的基本参数包括电压、电流、电阻、功率等。

4. 电路的基本元件：电路中的基本元件包括电源、电阻、电容和电感等。

二、电路的基本元件1. 电源：电路中提供电流的设备称为电源，通常分为直流电源和交流电源。

2. 电阻：电阻是电路中最基本的元件之一，用来限制电流的大小。

3. 电容：电容是能够储存电荷的元件，具有储存电荷的能力。

4. 电感：电感是具有储存能量的元件，其作用是通过互感作用储存电磁场能量。

三、电路的基本定律1. 基尔霍夫定律：基尔霍夫定律包括基尔霍夫电压定律和基尔霍夫电流定律，用来描述电路中电压和电流的分布规律。

2. 欧姆定律：欧姆定律是电路理论中最基本的定律，描述了电压、电流和电阻之间的关系。

3. 马克斯韦尔方程组：马克斯韦尔方程组是描述电磁场的动力学规律的方程组，可用来描述电磁场中电荷和电流的分布情况。

四、电路的基本原理1. 超定原理：超定原理是指当电路中的支路电阻大于等于零时，支路电流等于零；当支路电压等于零或支路无电压源时，支路电压等于零。

2. 叠加原理：叠加原理是指一个线性电路中多个电压或电流的叠加效应等于每个电压或电流分别作用时的效应之和。

3. 置换原理：置换原理是指在电路中可以用一个等值的电路代替另一个电路而不改变电路的原有特性。

五、常见电路类型1. 直流电路：直流电路是指电流方向保持不变或变动很小的电路，主要包括串联电路和并联电路。

2. 交流电路：交流电路是指电流方向不断变化的电路，主要包括谐振电路、滤波电路和功率电路等。

电路分析基础电路分析基础是电子工程学习的重要基础，是了解电子学知识的必要步骤。

本文将介绍电路的基本概念、基本定律、基本电路元件的特点和作用，及其它相关基础知识。

一、电路的基本概念电路是由电源、导体和连接这些导体的元件构成的系统。

电源可输出电流或电压，导体可传输电流，元件包括电阻、电容、电感等。

在电路中，电源为电路提供能量，元件限制、调节电流或电压，导体将电流传输至各处。

电路的表示方法有两种，一种是以原理图的形式表示电路；另一种是使用布线图来展示电路。

原理图使用符号图示电源和元件，使得我们更清楚地了解电路的结构。

布线图是实际连接的电路图，直观体现了电路的连接方式。

电路中最基本的参数有电流、电压、功率、电阻等。

电流指电荷运动的方向和流过导体横截面的带电粒子数，单位是安培(A)，用I表示。

电压指电源的电势差，单位是伏特(V)，用U 表示。

功率是电路中能量转换的速率，单位是瓦特(W)，用P 表示。

电阻指电路中阻碍电流流动的程度，单位是欧姆(Ω)，用R表示。

二、基本定律1.欧姆定律欧姆定律描述了电路中电流、电阻和电压之间的关系。

当电路中的电阻保持不变时，电流与电压成正比，当电压增大时电流也随之增大，公式为：I=U/R。

使用欧姆定律，我们可以计算出电阻、电流和电压中的任意一个参数值，只要另外两个参数中有两个即可。

2.基尔霍夫定律基尔霍夫定律是指分析电路时应使用的两个重要定律：基尔霍夫第一定律和基尔霍夫第二定律。

基尔霍夫第一定律又称作电流守恒定律，它描述的是电流的总和在电路中保持不变。

也就是说，在一个节点处，所有进入该节点的电流值之和等于所有离开该节点的电流值之和。

基尔霍夫第二定律则称作电压守恒定律，描述的是电压在电路中的分配情况。

它指出，一个封闭电路中，所有电压升降之和等于零。

即所有电流通过一个闭合回路的电路元素后，电源所提供的电势能与电路消耗掉的电势能之和为零。

三、基本电路元件1.电阻电阻是爱欧姆定律定义的基本元素，描述了电流流过时电荷受到的拦截。
