快速锻造油压机的自动控制系统

  • 格式：pdf
  • 大小：163.91 KB
  • 文档页数：2

快速锻造油压机的自动控制系统闫　军(西安重型机械研究所　陕西西安　710032)摘　要:快速锻造油压机是冶金锻造行业的重要设备,具有锻造速度快、锻件精度高及自动化程度高等特点。

如何实现快速锻造油压机的快速性和精度高是控制系统的关键。

通过合理配置硬件和软件,构建了基于可编程控制器为核心的自动控制系统,充分发挥现代控制系统中的网络和通讯功能,同时达到了最大的性能成本比。

结合实际应用,系统地介绍了自动控制系统的组成和特点。

关键词:可编程控制器;总线系统;上位计算机;锻造中图分类号:TP273 文献标识码:B 文章编号:1004373X (2006)0611702Automatic Control System in High Speed Oil H ydraulic Forging MachineYAN J un(Xi ′an Heavy Machinery Research Institute ,Xi ′an ,710032,China )Abstract :High speed oil hydraulic forging machine ,with features as quickly forging ,high precision and highly automatic ,is the important equipment in the field of metallurgy forging.The realization of the quickly forging and high precision is the key problem in control system.The automatic control system based on the programmable logic controller is built by means of configuration hardware and software in reason.The f unction of net and communication in the modern control system is fully realized ,meanwhile ,the maximum ratio of performance and cost is achieved.In paper the constitutes and features of the automatic control system is introduced detailedly on the basis of practice production.Keywords :programmable logic controller ;bus system ;upper computer ;forging收稿日期:20051015 快速锻造油压机是广泛应用于冶金锻造行业的重要设备,具有锻造速度快、锻件精度高、自动化程度高等特点,这些正是其他普通水压机和锻锤所不具备的特点,故尤其适用于高速合金模具钢的锻造。

本文从控制角度,结合工程实践,对快速锻造油压机的自动控制系统做讨论。

1　电气自动控制系统的构成在快速锻造油压机的电气自动控制系统中,是以可编程控制器(PLC )作为控制核心,所有的控制任务均由可编程控制器来完成。

可编程控制器选用德国西门子公司的S7400系列产品,主要是由1个含有中央处理器的主站、4个分布子站和上位计算机通过MPI (多点接口)网络和Profibus DP 现场总线构成,如图1所示。

1.1　主站主站是以西门子S7400系列产品为核心构建,包括电源模板和中央处理单元及基板。

其中中央处理单元为CPU4142DP ,适用于大量编程和高速指令处理的大系统,内置128kB 的RAM 内存装载存储区,高速执行操作时间。

如处理位和字操作仅用0.1μs ,并且集成了PROFIBUS DP 接口和MPI 多点接口,节省了插槽、成本,使性能得到了优化,最多连接MPI 站的数目为32个。

1.2　分布子站在整个控制系统中共设4个PROFIBUS DP 分布子站:图1　可编程控制器系统构成电机控制分布子站;操作台按钮和指示灯控制分布子站;传感器信号采集分布子站;执行元件控制分布子站。

每个分布子站均选用高密度配置的模块化I/O 站ET200M ,每个ET200M 配置一个IM153接口模块和最多有8个S7300可编程控制器的I/O 模块,每个分布子站经过IM153接口连接到PROFIBUSDP 。

模块化ET200M 站的输入/输出可像中央控制器的输入/输出那样,通过自动化系统和可编程控制器中的用户程序存取。

经过总线系统的通讯是完全由中央控制器的主接口和IM153接口模块处理的。

ET200M 是否正常工作也是通过诊断功能检验的,可诊断模块故障、短路输出、总线出错等故障。

他能应用光纤技术,经过IM1532FO ,或经过一711《现代电子技术》2006年第6期总第221期 集成电路个附加的OL M(光纤链路模块)或OL P(光纤链路插头)连结到PROFIBUS DP。

最大站点数为127,每个分布子站的最大数据量可达到244B。

ET200M自动识别总线的传输速率,最大数据传输速率可达12Mb/s。

通过屏蔽双绞线或纤维光缆,可使传输距离最远达90km。

每个分布子站均放置于被控对象附近,过程信号在本地即被转换或处理。

大大降低布线电缆的成本,增强了在调整和扩展情况下的灵活性。

1.3　上位计算机在控制系统中选用西门子的SIMA TIC RACK PC 1L402型工业控制计算机作为上位计算机,通过人机界面接口(HMI)可以与可编程控制器进行数据交换,输入控制所需的各种参数,同时实时显示所有过程变量的变化情况,例如液压阀的工作状态、接近开关是否感应、及压力温度值、快锻压机的行程等。

上位计算机内置通讯网卡CP5611,通过MPI网络与可编程控制器的主站相连接。

1.4　编程软件控制软件的编制采用西门子软件包SIMA TIC Step7。

可使用梯形逻辑、功能块或语句表来编程。

通过优化用户控制程序,整个快速锻造油压机的用户控制程序的扫描周期平均为1ms,完全满足控制要求。

上位计算机人机界面软件包采用可视化监控软件SI2 MA TIC WinCC6.0。

他基于Windows N T操作系统,采用Microsoft COM/DCOM技术开发,同时支持ANSI C, Visual Basic,SQL,OPC等应用软件,并与Step7的功能相集成,可直接使用其变量表和调用功能块。

2　工程控制算法快速锻造油压机的主要特点是速度快和锻造精度高。

为了满足这2个要求,必须采取相应的控制策略。

2.1　快速性选用高速的可编程控制器是满足快速锻造油压机速度要求的必要条件,由工艺要求及液压阀的控制特性而知,主控液压阀在锻造时是频繁动作的,其通断间隔周期T最小为10ms。

可编程控制器管理用户控制程序也是周期循环扫描的,其扫描周期的长短取决于基本指令的执行速度及程序指令的数量。

扫描周期越短或扫描频率越高则能对信号的变化做出更快的反应,扫描周期偏大或扫描频率偏小会产生延误动作的现象,造成控制失败;同样扫描周期过小或扫描频率过高会增加对可编程控制器的系统要求,增加不必要的成本。

选取合理的扫描周期是整个控制过程中一个重要的环节。

由采样定理得知,只有扫描频率大于动作频率的2倍,即f>23f max,或扫描周期小于最小动作周期的一半,即t<T min/2,才能满足控制要求。

经过选取高速的中央处理器单元及对控制程序的优化,整个控制程序的扫描周期在1～5ms之间,平均扫描周期为2ms,仅是最快动作周期的20%左右,完全满足快速锻造油压机的快速性。

2.2　精确性准确地控制锻件尺寸是快速锻造油压机与普通自由锻压机最显著的差别之一,其控制精度可达到±0.5mm,实现精确锻造。

控制误差的产生主要是由液压电磁阀的动作精度及锻造时负载的不均匀变化引起,如何修正误差是实现高精度的关键,在实际控制中,采用误差反馈补偿的方法来修正下一次锻造的程序给定值,修正的方法采用黄金分割法处理。

例如可编程控制器通过位移传感器检测到第n次锻造的实际值与设定值之间的误差值,则第n+1次的程序给定值应加上0.618倍的误差值,使误差逐步减小,最终达到精度要求,具体表达见式(1):G[n+1]=(v[n]V)30.618+V(1)其中,G[n+1]为第n+1次锻造的程序给定值;v[n]为第n次锻造的实际检测值;V为设定的锻造尺寸。

采用黄金分割法(即0.618法)处理上一次的误差值,可避免误差的波动过大及快速逼近控制点,不变的区间缩短率0.618效果非常好,在运筹学中的一维搜索极限值中是一种等速对称进行搜索的方法,是一系列的迭代过程。

锻件的误差分布符合正态分布,为了更快地达到控制精度,在实际中,必须给修正值一个初值,此初值的大小与液压系统压力及流量有关,考虑第一锤锻造不能使误差为负,故初值应稍微大一些。

在8MN快速锻造油压机中,一般2～3次锻造即可达到控制精度。

3　结　语快速锻造油压机在我国已经有了近30多年的发展,其电气控制系统也随着逐步改进和不断完善,从单纯的继电器控制,经过STD总线控制计算机控制、单片机控制,发展到目前上位计算机与可编程控制器联合控制,自动化程度与可靠性大大地提高,成本也在不断地下降,达到了很高的性能成本比。

本文介绍的控制系统已在贵阳特钢8MN快速锻造油压机、鞍山汽车配件厂8MN快速锻造油压机、广州冶金研究所6.3MN快速锻造油压机等多台设备上得到了很好的实际应用,取得了理想的效果。

参　考　文　献[1]蔡尚峰.动控制理论[M].北京:机械工业出版社,1980.[2]李德,钱颂迪.运筹学[M].北京:清华大学出版社,1982.[3]谢剑英.微型计算机控制技术[M].北京:国防工业出版社,1985.作者简介　闫　军　男,1971年出生,西安重型机械研究所电气工程师。

主要从事冶金自动化方面的研究。

811制造技术闫　军:快速锻造油压机的自动控制系统。

合集下载

浅析快速锻造压机液压系统及控制系统

浅析快速锻造压机液压系统及控制系统

浅析快速锻造压机液压系统及控制系统在关键零件锻造和新材料制备方面，因为大量的应用了锻造液压机，极大的提升了工作效率，但是，随着时代的发展与进步，一些先进的技术不断被应用到了锻造液压机控制系统中，进而出现了快速的锻造液压机控制系统给，在提升工作效率和工作速度的过程中都发挥着重要的作用，为了能够使更多的单位掌握此项技术，因此，文章通过下文对快速锻造液压机液压控制系统的有关内容进行了分析与阐述，进而为有关操作人员以及相关单位在工作中提供一定的借鉴作用。

标签：快速锻造；液压机；液压系统传统锻造液压机因为锻造精度差、能耗高、速度低的缺陷，无法适应当前技术发展的需要，因此，将快速锻造液压机液压控制系统制作做出来是非常必要的，所以，对于这方面的内容，我们需要高度的重视起来，以促进生产的发展，满足社会发展的需要。

1 快速锻造液压机的构成主要有这样几个部分一同构成了快速锻造液压机：（1）主机机械设备。

主要为：主机、上砧快换装置、横向移砧装置、移动工作台。

在工作台的下砧上完成锻造，将上砧用主机带动起来，然后完成拔长和镦粗处理。

（2）液压控制系统。

主要为主机提供可靠的液压控制动力源。

（3）锻压操作设备。

是实现锻造机械化与自动化的重要设备，在锻造的过程中，用于夹持锻件来配合主机完成锻造工艺。

完成工件输送、翻转和取出等动作。

（4）电气控制系统。

主要负责机组的取电和电机启停，以及整个机组的控制、信息采集等工作。

2 系统的构成分析快锻压机液压系统主要包括以下部分：低压供液系统、主泵系统、高压系统、辅助系统等。

低压供液系统是主要作用是给主泵和辅助系统提供清洁的液压油，保证主泵和辅助泵的正常工作，并能在压机快速下降过程中为主缸供液，以消除压机快降过程中主泵供液不足，防止主缸内产生负压。

主泵系统是给压机主控阀站提供高压油，主要由：主泵装置泵卸载分配器等构成。

高压系统是压机动作的控制中心，是液压系统的核心机构。

由于锻造速度快、频次高是快速锻造液压机组的主要特征，所以在短行程内能够完成多次锻造，液压系统的控制要求在快速锻造液压机中要求较高。

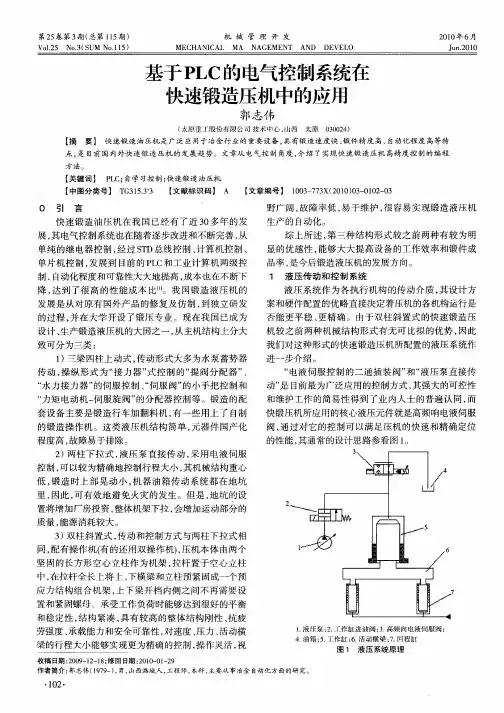

基于PLC的电气控制系统在快速锻造压机中的应用
