储能焊接

储能点焊机原理
储能点焊机是一种利用电能储存装置进行点焊的设备，其工作原理是通过储能
装置储存电能，然后在需要进行点焊时释放电能，通过电流产生高温，使焊接件瞬间熔化并连接在一起。

储能点焊机的原理和工作过程如下：
1. 储能装置充电，储能点焊机的储能装置通常采用电容器或电池进行储能。

在
点焊之前，需要将储能装置进行充电，将电能储存起来以备使用。

2. 控制系统准备，在储能装置充电的同时，控制系统也开始准备工作。

控制系
统会监测储能装置的充电情况，并在达到设定数值后发出点焊指令。

3. 点焊过程，当控制系统发出点焊指令后，储能装置会释放储存的电能，通过
电流产生高温。

高温使得焊接件表面瞬间熔化，形成熔池，然后焊接头与工件接触，利用电流的热效应使焊接头与工件瞬间熔化，然后冷却凝固，形成焊点。

4. 控制系统监测，在点焊过程中，控制系统会持续监测焊接电流、电压和时间
等参数，确保焊接质量达到要求。

5. 冷却和固化，焊接完成后，焊接头与工件冷却凝固，形成牢固的焊点。

储能点焊机的原理是利用储能装置储存电能，并在需要时释放电能进行点焊。

其优点是焊接速度快，焊接质量高，适用于各种金属材料的点焊。

同时，储能点焊机还具有能耗低、环保等优点，是一种高效、节能的焊接设备。

总的来说，储能点焊机的原理是利用储能装置储存电能，并在需要时释放电能
进行点焊。

通过控制系统的监测和控制，实现高效、高质量的焊接过程。

这种原理的点焊机在工业生产中得到了广泛的应用，成为了现代焊接技术中不可或缺的一部分。

储能点焊机工作原理储能点焊机是一种广泛应用于汽车制造、电子产品制造等领域的焊接设备。

它利用储能电容器的电能储存和释放，通过高电流瞬间放电来完成金属材料的焊接。

储能点焊机工作原理相对简单，主要包括储能、放电和焊接三个过程。

储能过程是储能点焊机的第一步。

当储能点焊机接通电源时，电能从电源输入到储能电容器中。

储能电容器是储能点焊机的核心部件，它能够快速存储大量电能并在需要时迅速释放。

储能电容器通常由多个电容器组成，以增加储能容量。

在储能过程中，电能通过充电电路充电，使储能电容器的电压逐渐上升，直到达到设定的储能电压。

放电过程是储能点焊机的第二步。

当需要进行焊接时，储能电容器中的电能需要迅速释放。

通过控制放电开关，储能电容器中的电能被瞬间放电，产生高电流。

放电开关在放电过程中起到关键作用，它能够使储能电容器的电能快速释放，并将电流导入焊接电极。

放电时间的控制非常重要，过长或过短的放电时间都会影响焊接质量。

焊接过程是储能点焊机的最后一步。

在放电过程中，通过焊接电极将电流导入待焊接的金属材料。

当高电流通过金属材料时，由于电阻产生了大量热量，导致金属材料局部熔化。

当电流停止时，金属材料迅速冷却并凝固，完成焊接过程。

焊接电极的设计和选择对焊接质量有着重要影响，要考虑到焊接材料的导电性和热传导性。

储能点焊机工作原理的关键是储能电容器的电能储存和释放。

储能电容器能够在很短的时间内释放大量电能，产生高电流，从而实现金属材料的焊接。

储能点焊机在焊接过程中具有高效、快速和稳定的特点，能够满足大批量生产的需求。

总结一下，储能点焊机工作原理主要包括储能、放电和焊接三个过程。

在储能过程中，电能从电源输入到储能电容器中。

在放电过程中，储能电容器中的电能被瞬间放电，产生高电流。

在焊接过程中，通过焊接电极将电流导入待焊接的金属材料，实现焊接。

储能点焊机的工作原理简单明了，通过储能电容器的电能储存和释放来实现金属材料的焊接，具有高效、快速和稳定的特点。

中高压储能点焊工艺中高压储能点焊是一种常见的金属连接技术，广泛应用于制造业的各个领域。

本文将介绍中高压储能点焊的工艺过程、优点和应用范围。

中高压储能点焊是一种通过电流通过金属接点产生瞬时高温，使金属接点熔化并形成焊接的工艺。

它采用高压储能电容器作为能量储存装置，在焊接时通过电极对金属进行压力和电流的作用，使接触面产生高温并瞬间熔化，然后冷却固化，形成坚固的焊接接头。

中高压储能点焊的工艺过程包括以下几个步骤：1. 准备工作：准备焊接材料和设备，包括金属工件、电极、储能电容器等。

2. 设定参数：根据金属工件的厚度和硬度，设定合适的焊接参数，如电流、电压和焊接时间等。

3. 清洁表面：将金属工件的接触面清洁干净，以确保焊接接头的质量。

4. 夹紧工件：将金属工件夹紧在焊接台上，保持稳定的位置，以便进行焊接。

5. 点焊操作：将电极对准金属工件的接触面，通过脚踏开关或自动控制装置触发焊接过程。

在设定的时间内，电流通过电极流过接触面，产生高温并瞬时熔化金属，然后冷却固化。

6. 检查焊接质量：对焊接接头进行目测和检测，确保焊接质量符合要求。

中高压储能点焊具有以下优点：1. 焊接速度快：由于中高压储能点焊的工艺特点，焊接时间非常短暂，通常只需几毫秒到几十毫秒，因此能够实现高效的焊接速度。

2. 焊接质量高：中高压储能点焊产生的焊接接头坚固可靠，焊缝质量高，焊接强度大，能够满足工程应用的要求。

3. 适用范围广：中高压储能点焊适用于多种金属材料的连接，包括钢铁、铝合金、铜等。

4. 焊接变形小：由于焊接时间短，中高压储能点焊产生的热影响区域小，能够有效减少焊接变形，保持工件的原始形状和尺寸。

中高压储能点焊在制造业的各个领域都有广泛的应用，特别是在汽车制造、电子设备、家电制造等行业。

在汽车制造中，中高压储能点焊被广泛应用于汽车车身焊接、车门焊接、座椅焊接等工艺中，能够提高生产效率和产品质量。

在电子设备制造中，中高压储能点焊可用于焊接电路板上的元件和连接线，确保电子设备的可靠性和稳定性。

储能焊接的工作原理
储能焊接是一种高能量焊接技术，它利用电容器、电感器、电阻器和放电装置等器件
将电能存储在储能装置中，然后将其在一瞬间释放出来，使得焊接部位产生高温、高压和
高速度的电弧放电，从而实现金属材料的融合。

储能装置的能量储存是通过电荷积累、磁场能量储存等方式来实现的，它能够在很短
的时间内将电能转换成焊接能量。

储能装置的种类有很多，其中电容器储能装置是最常见
的一种，在其内部储存了高压电荷，当电容器的两极短接时，电能就能以迅雷不及掩耳之
势产生高温高压的电弧放电，焊接传能量浸入工件内部并瞬间融化工件，然后在金属液的
作用下完成焊接。

储能焊接还包括了一个重要的工件定位系统和焊接控制系统，需要确保工件在加热、
冷却以及焊接过程中保持稳定，控制焊接时间和放电的能量大小以保证焊缝质量。

在焊接
过程中，储能装置的电极需与工件电极接触，放电时两者之间的距离非常重要，距离过大
会影响放电弧的稳定性，距离过小会引起电弧短路，因此，电极接触距离需要严格控制。

储能焊接的优点包括焊接速度快、焊接接头强度高、储能装置组件简单和使用方便等，但是其缺点也不容忽视，包括焊接成本高、设备维护难度大和焊接质量对操作者的技术要
求较高等。

总之，储能焊接技术是目前一种比较成熟的高能量焊接技术，它将电能转化为焊接能量，具有高效、高效、低污染等优点，在汽车、航空、电气设备行业等领域得到了广泛应用，并且在实践中不断探索、完善，未来有望成为焊接领域中的主流技术之一。

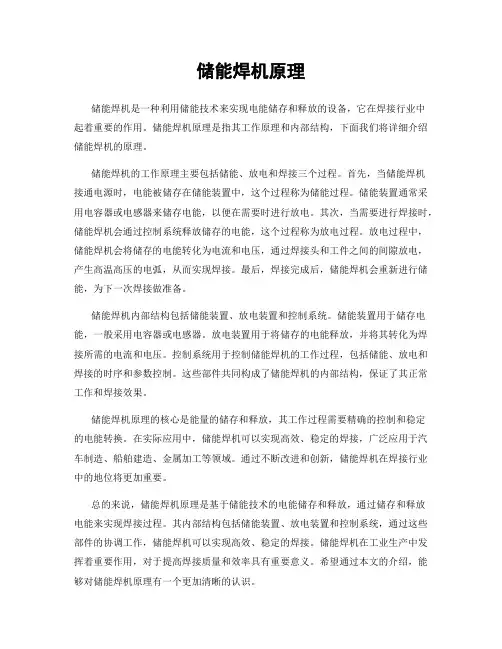

储能焊机原理储能焊机是一种利用储能技术来实现电能储存和释放的设备，它在焊接行业中起着重要的作用。

储能焊机原理是指其工作原理和内部结构，下面我们将详细介绍储能焊机的原理。

储能焊机的工作原理主要包括储能、放电和焊接三个过程。

首先，当储能焊机接通电源时，电能被储存在储能装置中，这个过程称为储能过程。

储能装置通常采用电容器或电感器来储存电能，以便在需要时进行放电。

其次，当需要进行焊接时，储能焊机会通过控制系统释放储存的电能，这个过程称为放电过程。

放电过程中，储能焊机会将储存的电能转化为电流和电压，通过焊接头和工件之间的间隙放电，产生高温高压的电弧，从而实现焊接。

最后，焊接完成后，储能焊机会重新进行储能，为下一次焊接做准备。

储能焊机内部结构包括储能装置、放电装置和控制系统。

储能装置用于储存电能，一般采用电容器或电感器。

放电装置用于将储存的电能释放，并将其转化为焊接所需的电流和电压。

控制系统用于控制储能焊机的工作过程，包括储能、放电和焊接的时序和参数控制。

这些部件共同构成了储能焊机的内部结构，保证了其正常工作和焊接效果。

储能焊机原理的核心是能量的储存和释放，其工作过程需要精确的控制和稳定的电能转换。

在实际应用中，储能焊机可以实现高效、稳定的焊接，广泛应用于汽车制造、船舶建造、金属加工等领域。

通过不断改进和创新，储能焊机在焊接行业中的地位将更加重要。

总的来说，储能焊机原理是基于储能技术的电能储存和释放，通过储存和释放电能来实现焊接过程。

其内部结构包括储能装置、放电装置和控制系统，通过这些部件的协调工作，储能焊机可以实现高效、稳定的焊接。

储能焊机在工业生产中发挥着重要作用，对于提高焊接质量和效率具有重要意义。

希望通过本文的介绍，能够对储能焊机原理有一个更加清晰的认识。

储能点焊机操作指南储能点焊机操作指南1、简介1.1 储能点焊机的定义1.2 储能点焊机的作用1.3 储能点焊机的组成部分2、安全操作2.1 储能点焊机的安装2.2 储能点焊机的调试2.3 储能点焊机的使用前准备2.4 储能点焊机的操作注意事项2.5 储能点焊机的维护保养2.6 储能点焊机的紧急处理措施3、操作步骤3.1 储能点焊机的启动与关闭3.2 储能点焊机的设置参数3.3 储能点焊机的工作流程3.4 储能点焊机的焊接操作3.5 储能点焊机的焊后处理4、故障排除4.1 储能点焊机常见故障及解决方法4.2 储能点焊机故障代码解析5、附件5.1 储能点焊机操作示意图5.2 储能点焊机维修记录表5.3 储能点焊机操作视频教程6、法律名词及注释6.1 法律名词1：法律名词解释6.2 法律名词2：法律名词解释6.3 ：：：以上为储能点焊机操作指南的详细内容，包括了简介、安全操作、操作步骤、故障排除等具体章节。

为了更好地操作和维护储能点焊机，建议请按照本指南的步骤进行操作，并遵守相关的安全操作规定。

本文档涉及附件：1、储能点焊机操作示意图：详细展示储能点焊机的结构和操作步骤。

2、储能点焊机维修记录表：用于记录储能点焊机的维修情况和维护记录。

3、储能点焊机操作视频教程：提供视频教程，可视化演示操作步骤和注意事项。

本文所涉及的法律名词及注释：1、法律名词1：法律名词解释：解释该法律名词的定义和用法。

2、法律名词2：法律名词解释：解释该法律名词的定义和用法。

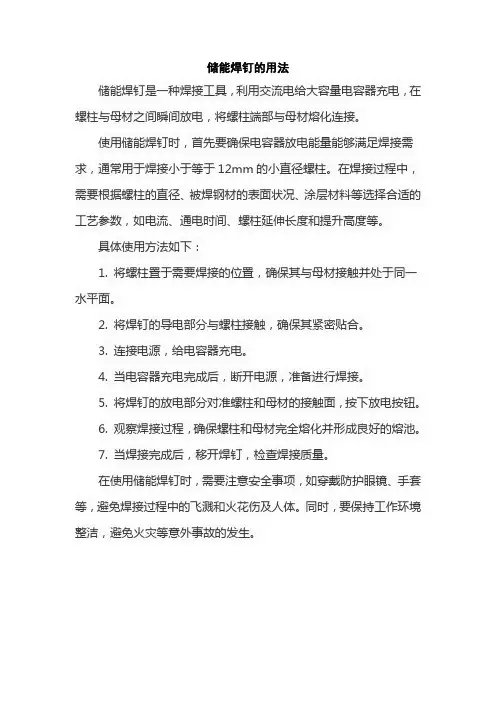

储能焊钉的用法
储能焊钉是一种焊接工具，利用交流电给大容量电容器充电，在螺柱与母材之间瞬间放电，将螺柱端部与母材熔化连接。

使用储能焊钉时，首先要确保电容器放电能量能够满足焊接需求，通常用于焊接小于等于12mm的小直径螺柱。

在焊接过程中，需要根据螺柱的直径、被焊钢材的表面状况、涂层材料等选择合适的工艺参数，如电流、通电时间、螺柱延伸长度和提升高度等。

具体使用方法如下：
1. 将螺柱置于需要焊接的位置，确保其与母材接触并处于同一水平面。

2. 将焊钉的导电部分与螺柱接触，确保其紧密贴合。

3. 连接电源，给电容器充电。

4. 当电容器充电完成后，断开电源，准备进行焊接。

5. 将焊钉的放电部分对准螺柱和母材的接触面，按下放电按钮。

6. 观察焊接过程，确保螺柱和母材完全熔化并形成良好的熔池。

7. 当焊接完成后，移开焊钉，检查焊接质量。

在使用储能焊钉时，需要注意安全事项，如穿戴防护眼镜、手套等，避免焊接过程中的飞溅和火花伤及人体。

同时，要保持工作环境整洁，避免火灾等意外事故的发生。

储能点焊机操作指南储能点焊机是一种常用的焊接设备，用于将金属片或导线通过电流进行连接。

本文将为您介绍储能点焊机的基本操作指南，帮助您正确使用该设备。

1. 设备准备在开始操作储能点焊机之前，确保设备处于良好的工作状态。

首先，检查设备的电源和电线是否连接牢固，以及电源开关是否关闭状态。

然后，检查设备的电缆是否无损坏。

最后，确认焊接垫是否已正确安装在储能点焊机上。

2. 材料准备在进行焊接之前，您需要准备好要连接的金属片或导线。

将它们清理干净，确保表面没有灰尘、油脂或其他污垢。

使用砂纸或清洁剂可以帮助您清除这些污垢，以确保焊接连接的可靠性。

3. 参数设置储能点焊机通常具有可调节的参数，例如电流大小、焊接时间和电极压力等。

在进行焊接之前，根据您的需要和具体金属材料，正确设置这些参数。

一般来说，较低的电流和较短的焊接时间适用于较薄的金属材料，而较大的电流和较长的焊接时间适用于较厚的金属材料。

4. 保护措施储能点焊机在操作过程中会产生高温，因此您需要采取一些必要的保护措施以避免受伤。

首先，戴上耐高温手套以防止手部被烧伤。

其次，确保工作区域有良好的通风，避免因焊接过程中产生的有害气体而引发健康问题。

5. 正确操作在开始焊接之前，确保焊接电极对准金属片或导线上的焊点。

然后，按下储能点焊机上的焊接按钮，设备将在设定的时间内施加电流并连接金属部件。

在焊接过程中，请确保焊接电极与金属片或导线保持良好接触，并保持适当的压力。

此外，焊接完毕后，等待设备冷却后再进行其他操作。

6. 故障排除在使用储能点焊机时，有时可能会遇到一些故障。

例如，焊接点不牢固、电流不稳定或设备无法正常工作等。

如果出现这些问题，首先检查设备是否连接稳固，然后检查参数设置是否正确。

如果问题仍然存在，请参考设备操作手册或联系专业人士进行咨询和维修。

7. 设备维护为了确保储能点焊机的长期稳定工作，定期进行设备维护是必要的。

清洁设备表面的灰尘和污垢，确保设备通风良好以防止过热。

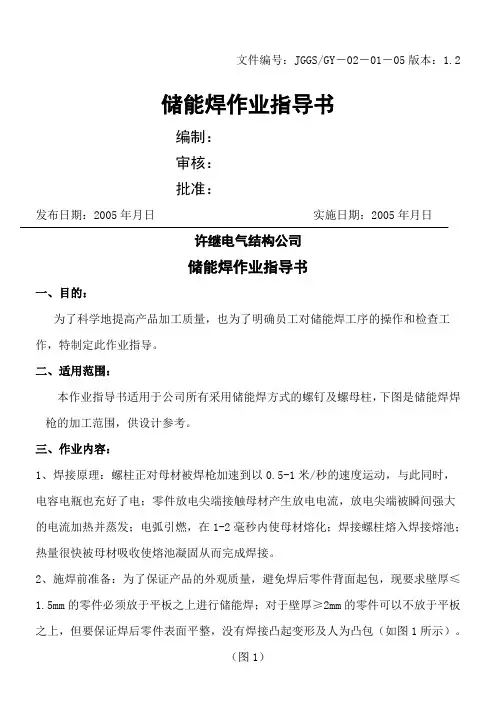

文件编号：JGGS/GY－02－01－05版本：1.2储能焊作业指导书编制：审核：批准：发布日期：2005年月日实施日期：2005年月日许继电气结构公司储能焊作业指导书一、目的：为了科学地提高产品加工质量，也为了明确员工对储能焊工序的操作和检查工作，特制定此作业指导。

二、适用范围：本作业指导书适用于公司所有采用储能焊方式的螺钉及螺母柱，下图是储能焊焊枪的加工范围，供设计参考。

三、作业内容：1、焊接原理：螺柱正对母材被焊枪加速到以0.5-1米/秒的速度运动，与此同时，电容电瓶也充好了电；零件放电尖端接触母材产生放电电流，放电尖端被瞬间强大的电流加热并蒸发；电弧引燃，在1-2毫秒内使母材熔化；焊接螺柱熔入焊接熔池；热量很快被母材吸收使熔池凝固从而完成焊接。

2、施焊前准备：为了保证产品的外观质量，避免焊后零件背面起包，现要求壁厚≤1.5mm的零件必须放于平板之上进行储能焊；对于壁厚≥2mm的零件可以不放于平板之上，但要保证焊后零件表面平整，没有焊接凸起变形及人为凸包（如图1所示）。

（图1）3.螺柱焊接的基本原则：3.1、工件表面应干净，没有油或油脂。

3.2、工件表面涂料，例如锌、锈、漆，对焊接质量有严重影响甚至无法焊接。

因此对于敷铝锌板材料，焊接前先用砂轮机将焊接部位轻微打磨一小面积将涂层去除，焊接后应将打磨部位涂漆加以保护。

3.3、零件母材必须适于焊接。

3.4、高碳钢或易切削钢不能被焊接。

3.5、螺柱材质一般采用10#~15#钢，螺柱尺寸必须符合要求，引弧尖端的精确度对焊接质量有直接的影响。

3.6、在开始生产前，应对零件进行试焊。

4、选择储能焊机的工艺参数。

储能焊的充电电压工艺参数见表1，其适用于目前常加工的螺柱零件，具体的参数应根据试焊的效果确定，原则上先保证零件的焊接强度，然后兼顾零件正面无加工痕迹：目前结构公司所用的普通焊接螺钉型号有：M5×12（外圆φ5）、M6×15（外圆φ6），焊接螺母型号有：M5×14（外径φ8）、M6×16（外径φ8）。
