单相、三相交流电路功率计算公式相电压：三相电源中星型负载两端的电压称相电压。
用UA、UB、UC 表示。
相电流：三相电源中流过每相负载的电流为相电流，用IAB、IBC、ICA 表示。
线电压：三相电源中，任意两根导线之间的电压为线电压，用UAB、UBC、UCA 表示。
线电流：从电源引出的三根导线中的电流为线电流，用IA、IB、IC 表示。
如果是三相三线制，电压电流均采用两个互感器，按V/v接法，测量结果为线电压和线电流；如果是三相四线制：1、电压可采用V/v接法，电流必须采用Y/y接法，测量结果为线电压和线电流，线电流也等于相电流。
2、电压和电流均采用Y/y接法，测量结果为相电压和相电流，相电流也等于线电流。
Y/y接法时，电压互感器一次接在火线及零线之间，每个电压互感器二次输出接一个独立仪表。
每根火线穿过一个电流互感器，每个电流互感器二次输出接一个独立仪表。
电压V/v接法时，电压互感器一次接在火线之间，二次分别连接一个电压表，如需测量另一个线电压，可将两个互感器的二次输出的n端连接在一起，a、b端连接第三个电压表。
电流V/v接法时，两根火线分别穿过一个电流互感器，每个互感器的二次分别接一个电流表，如需测量第三个线电流，可将两个的s2端连接在一起，与两个互感器的s1端一起共三个端子，另外，将三个电流表的负端连在一起，其它三个端子分别与上述三个端子连接在一起。
三相电流计算公式I=P/(U*1.732)所以1000W的线电流应该是1.519A。
功率固定的情况下，电流的大小受电压的影响，电压越高，电流就越小，公式是I=P/U 当电压等于220V时，电流是4.545A，电压等于380V时，电流是2.63A，以上说的是指的单相的情况。
380V三相的时候，公式是I=P/(U*1.732)，电流大小是1.519A三相电机的电流计算 I= P/(1.732*380*0.75) 式中： P是三相功率 (1.732是根号3) 380 是三相线电压 (I是三相线电流) 0.75是功率因数，这里功率因数取的是0.75 ，如果功率因数取0.8或者0.9，计算电流还小。
12.1 三相电路三相电路由三相电源、三相负载和三相输电线路三部分组成。
三相电路的优点：发电方面：比单项电源可提高功率50%;输电方面：比单项输电节省钢材25%;配电方面：三相变压器比单项变压器经济且便于接入负载；运电设备：结构简单、成本低、运行可靠、维护方便。
以上优点使三相电路在动力方面获得了广泛应用，是目前电力系统采用的主要供电方式。
三相电路的特殊性：(1)特殊的电源；(2)特殊的负载(3)特殊的连接(4)特殊的求解方式研究三相电路要注意其特殊性。
1. 对称三相电源的产生三相电源是三个频率相同、振幅相同、相位彼此相差1200的正弦电源。
通常由三相同步发电机产生，三相绕组在空间互差120 °当转子以均匀角速度「转动时，在三相绕组中产生感应电压，从而形成对称三相电源。
a. 瞬时值表达式U A (t)二' 2U cos tW(t)二2U cos( t -120°)u C(t)二2U c°s( t 120°)A、B、C三端称为始端，X、Y、Z三端称为末端b. 波形图如右图所示c. 相量表示U：=U 0oU；=U -120oU：=U 120od. 对称三相电源的特点U A U B U c = 0u A u；U C-oe. 对称三相电源的相序定义：三相电源各相经过同一值（如最大值）的先后顺序。
正序（顺序）：A —B—C—A负序（逆序）：A —C—B—A （如三相电机给其施加正序电压时正转，反转则要施加反序电压）以后如果不加说明，一般都认为是正相序。
2. 三相电源的联接（1）星形联接（Y联接）X, Y, Z接在一起的点称为丫联接对称三相电源的中性点，用N表示。
4〜C ------------------------------- °N （2）三角形联接e联接）注意：三角形联接的对称三相电源没有中点3. 三相负载及其联接三相电路的负载由三部分组成，其中每一部分称为一相负载，三相负载也有二种联接方式。

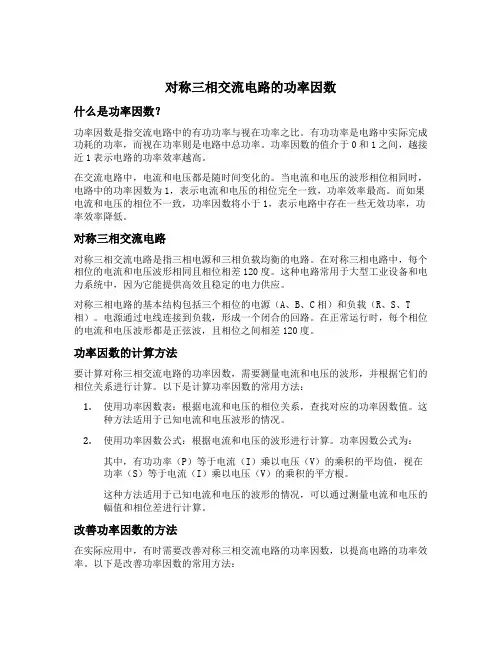

对称三相交流电路的功率因数什么是功率因数？功率因数是指交流电路中的有功功率与视在功率之比。
有功功率是电路中实际完成功耗的功率，而视在功率则是电路中总功率。
功率因数的值介于0和1之间，越接近1表示电路的功率效率越高。
在交流电路中，电流和电压都是随时间变化的。
当电流和电压的波形相位相同时，电路中的功率因数为1，表示电流和电压的相位完全一致，功率效率最高。
而如果电流和电压的相位不一致，功率因数将小于1，表示电路中存在一些无效功率，功率效率降低。
对称三相交流电路对称三相交流电路是指三相电源和三相负载均衡的电路。
在对称三相电路中，每个相位的电流和电压波形相同且相位相差120度。
这种电路常用于大型工业设备和电力系统中，因为它能提供高效且稳定的电力供应。
对称三相电路的基本结构包括三个相位的电源（A、B、C相）和负载（R、S、T 相）。
电源通过电线连接到负载，形成一个闭合的回路。
在正常运行时，每个相位的电流和电压波形都是正弦波，且相位之间相差120度。
功率因数的计算方法要计算对称三相交流电路的功率因数，需要测量电流和电压的波形，并根据它们的相位关系进行计算。
以下是计算功率因数的常用方法：1.使用功率因数表：根据电流和电压的相位关系，查找对应的功率因数值。
这种方法适用于已知电流和电压波形的情况。
2.使用功率因数公式：根据电流和电压的波形进行计算。
功率因数公式为：其中，有功功率（P）等于电流（I）乘以电压（V）的乘积的平均值，视在功率（S）等于电流（I）乘以电压（V）的乘积的平方根。
这种方法适用于已知电流和电压的波形的情况，可以通过测量电流和电压的幅值和相位差进行计算。
改善功率因数的方法在实际应用中，有时需要改善对称三相交流电路的功率因数，以提高电路的功率效率。
以下是改善功率因数的常用方法：1.安装功率因数校正装置：功率因数校正装置可以根据电路中的功率因数情况，调节电路中的电感或电容元件，以改善功率因数。
这种方法适用于需要频繁调整功率因数的情况。
电功率计算公式电功率计算公式一、电功率计算公式：1、在纯直流电路中：P=UI，P=I²R，P=U²/R；式中：P---电功率（W），U---电压（V），I---电流（A），R---电阻（Ω)。
2、在单相交流电路中：P=UIcosφ式中：cosφ---功率因数，如白炽灯、电炉、电烙铁等可视为电阻性负载，其中cosφ=1则P=UI；U、I---分别为相电压（220V）、相电流。
3、在对称三相交流电路中，不论负载的连接是哪种形式，对称三相负载的平均功率都是：P=√3UIcosφ式中：U、I---分别为线电压（380V）、线电流。
cosφ---功率因数，若为三相阻性负载，如三相电炉，cosφ=1则P=√3UI；若为三相感性负载，如电动机、压缩机、继电器、日光灯等等。
cosφ=0.7～0.85，计算取值0.75。
4、说明：阻性负载：即和电源相比当负载电流负载电压没有相位差时负载为阻性（如负载为白炽灯、电炉等）。
通俗一点讲，仅是通过电阻类的元件进行工作的纯阻性负载称为阻性负载。
感性负载：通常情况下，一般把带电感参数的负载，即符合电压超前电流特性的负载，称为感性负载。
通俗地说，即应用电磁感应原理制作的大功率电器产品。
二、欧姆定律部分1、I=U/R（欧姆定律:导体中的电流跟导体两端电压成正比，跟导体的电阻成反比）2、I=I1=I2=…=In(串联电路中电流的特点：电流处处相等)3、U=U1+U2+…+Un(串联电路中电压的特点：串联电路中，总电压等于各部分电路两端电压之和)4、I=I1+I2+…+In(并联电路中电流的特点：干路上的电流等于各支路电流之和)5、U=U1=U2=…=Un（并联电路中电压的特点：各支路两端电压相等。
都等于电源电压）6、R=R1+R2+…+Rn(串联电路中电阻的特点：总电阻等于各部分电路电阻之和)7、1/R=1/R1+1/R2+…+1/Rn(并联电路中电阻的特点：总电阻的倒数等于各并联电阻的倒数之和)8、R并=R/n（n个相同电阻并联时求总电阻的公式）9、R串=nR(n个相同电阻串联时求总电阻的公式)10、U1:U2=R1:R2（串联电路中电压与电阻的关系：电压之比等于它们所对应的电阻之比）11、I1:I2=R2:R1（并联电路中电流与电阻的关系：电流之比等于它们所对应的电阻的反比）二、电功率部分12、P=UI（经验式，适合于任何电路）13、P=W/t（定义式，适合于任何电路）14、Q=I2Rt(焦耳定律，适合于任何电路)15、P=P1+P2+…+Pn（适合于任何电路）16、W=UIt(经验式,适合于任何电路)17、P=I2R(复合公式，只适合于纯电阻电路)18、P=U2/R(复合公式，只适合于纯电阻电路)19、W=Q（经验式，只适合于纯电阻电路。
三相电路的基本计算方法( 老头儿的博客)目录一.对称三相电路的计算方法 (1)1 计算三相对称电路的基本方法概述 (1)2. Y-Y 结线的三相对称电路的计算 (2)3. Y-Δ 结线的三相对称电路的计算 (3)4. 对称电源的转换和对称负载的转换 (5)5. Δ-Y 结线的三相对称电路的计算 (6)6. ∆-∆结线的三相对称电路的计算 (7)二．非对称三相电路的计算 (8)1. 有中性线的非对称三相四线电路的计算 (8)2. 无中性线的 Y-Y 非对称三相电路的计算 (9)3. ∆-∆结线的非对称三相电路的计算 (12)4．非对称三相负载结线的转换 (14)5. ∆-Y 和Y -∆形不对称三相电路的计算 (14)6．计算非对称三相电路计算方法的小结 (16)三．三相功率的计算方法和测量方法 (16)1. 对称三相电路的功率 (16)2 三相功率和三相电能的测量方法 (17)附：参考文献 (18)一. 对称三相电路的计算方法1．计算三相对称电路的基本方法概述所谓对称电路是指三相电路的各相负载相等、供电的三相电压也对称的情况。
在电力系统中，多数情况下是对称的电力系统。
计算对称的三相电路时，有许多方法可用。
最基本的方法是KVL 、KCL 、网孔法和节点电压法等。
但是，三相电路本身有很强的规律性，当计算对称的三相电路时，如果能善于利用这些规律，将可能使计算过程大为简化。
甚至可以把所有问题都作为单相电路计算。
计算对称的三相电路时，有以下事项需要考虑：① 计算时，首先要审视负载是怎样结线的。
至于电源是怎样结线的，是星形，还是三角形？并不重要。
因为只要知道了电源的线电压，我们都可以根据负载的结线方式对它的结线方式进行假设。
当然，如果在题目中已经明确了电源的结线方式，就没有必要进行假设了。
② 如果负载是星形结线的，可以假设电源的结线也是星形的。
因为计算三相电路时必须首先选定参考电压，选哪个呢？一般都是选线电压ab V ，因为不管是星形结线，还是三角形结线，其线电压的大小和方向都是一致的。
单相、三相交流电路功率计算公式精彩文档相电压：三相电源中星型负载两端的电压称相电压。
用UA、UB、UC 表示。
相电流：三相电源中流过每相负载的电流为相电流，用IAB、IBC、ICA 表示。
线电压：三相电源中，任意两根导线之间的电精彩文档压为线电压，用UAB、UBC、UCA 表示。
线电流：从电源引出的三根导线中的电流为线电流，用IA、IB、IC 表示。
如果是三相三线制，电压电流均采用两个互感器，按V/v接法，测量结果为线电压和线电流；如果是三相四线制：1、电压可采用V/v接法，电流必须采用Y/y 接法，测量结果为线电压和线电流，线电流也等于相电流。
2、电压和电流均采用Y/y接法，测量结果为相电压和相电流，相电流也等于线电流。
Y/y接法时，电压互感器一次接在火线及零线之间，每个电压互感器二次输出接一个独立仪表。
每根火线穿过一个电流互感器，每个电流互感精彩文档器二次输出接一个独立仪表。
电压V/v接法时，电压互感器一次接在火线之间，二次分别连接一个电压表，如需测量另一个线电压，可将两个互感器的二次输出的n端连接在一起，a、b端连接第三个电压表。
电流V/v接法时，两根火线分别穿过一个电流互感器，每个互感器的二次分别接一个电流表，如需测量第三个线电流，可将两个的s2端连接在一起，与两个互感器的s1端一起共三个端子，另外，将三个电流表的负端连在一起，其它三个端子分别与上述三个端子连接在一起。
三相电流计算公式精彩文档I=P/(U*1.732)所以1000W的线电流应该是1.519A。
功率固定的情况下，电流的大小受电压的影响，电压越高，电流就越小，公式是I=P/U 当电压等于220V时，电流是4.545A，电压等于380V时，电流是2.63A，以上说的是指的单相的情况。
380V三相的时候，公式是I=P/(U*1.732)，电流大小是1.519A三相电机的电流计算 I= P/(1.732*380*0.75) 式中： P是三相功率 (1.732是根号3) 380 是三相线电压 (I是三相线电流) 0.75是功率因数，这里功率因数取的是0.75 ，如果功率因数取0.8或者0.9，计算电流还小。
单相、三相交流电路功率计算公式文案大全相电压：三相电源中星型负载两端的电压称相电压。
用UA、UB、UC 表示。
相电流：三相电源中流过每相负载的电流为相电流，用IAB、IBC、ICA 表示。
线电压：三相电源中，任意两根导线之间的电压为线电压，用UAB、UBC、UCA 表示。
线电流：从电源引出的三根导线中的电流为线电流，用IA、IB、IC 表示。
如果是三相三线制，电压电流均采用两个互感器，按V/v接法，测量结果为线电压和线电流；如果是三相四线制：文案大全1、电压可采用V/v接法，电流必须采用Y/y接法，测量结果为线电压和线电流，线电流也等于相电流。
2、电压和电流均采用Y/y接法，测量结果为相电压和相电流，相电流也等于线电流。
Y/y接法时，电压互感器一次接在火线及零线之间，每个电压互感器二次输出接一个独立仪表。
每根火线穿过一个电流互感器，每个电流互感器二次输出接一个独立仪表。
电压V/v接法时，电压互感器一次接在火线之间，二次分别连接一个电压表，如需测量另一个线电压，可将两个互感器的二次输出的n端连接在一起，a、b端连接第三个电压表。
电流V/v接法时，两根火线分别穿过一个文案大全电流互感器，每个互感器的二次分别接一个电流表，如需测量第三个线电流，可将两个的s2端连接在一起，与两个互感器的s1端一起共三个端子，另外，将三个电流表的负端连在一起，其它三个端子分别与上述三个端子连接在一起。
三相电流计算公式I=P/(U*1.732)所以1000W的线电流应该是1.519A。
功率固定的情况下，电流的大小受电压的影响，电压越高，电流就越小，公式是I=P/U 当电压等于220V时，电流是4.545A，电压等于380V时，电流是2.63A，以上说的是指的单相的情况。
380V三相的时候，公式是I=P/(U*1.732)，电流大小是1.519A三相电机的电流计算 I= P/(1.732*380*0.75) 式中： P是三相功率 (1.732是根号3) 380 是三相线电压 (I是三相线电流) 0.75是功率因数，这里功率因数取的是0.75 ，如果功率因数取0.8或者0.9，计算电流还小。
对称三相电路功率的计算
（1）平均功率
设对称三相电路中一相负载汲取的功率等于Pp=UpIpcosφ，其中Up、Ip 为负载上的相电压和相电流。
则三相总功率为：P =3Pp =3UpIpcosφ
留意：
1) 上式中的φ 为相电压与相电流的相位差角( 阻抗角) ；
2) cosφ为每相的功率因数，在对称三相制中三相功率因数：
cosφA=cosφB=cosφC= cosφ；
3) 公式计算的是电源发出的功率( 或负载汲取的功率) 。
当负载为星形连接时，负载端的线电压，线电流，代入上式中有：
当负载为三角形连接时，负载端的线电压，线电流，代入上式中有：
（2）无功功率
对称三相电路中负载汲取的无功功率等于各相无功功率之和：（3）视在功率
（4）对称三相负载的瞬时功率
设对称三相负载A 相的电压电流为：
则各相的瞬时功率分别为：
可以证明它们的和为：
上式表明，对称三相电路的瞬时功率是一个常量，其值等于平均功率，这是对称三相电路的优点之一，反映在三相电动机上，就得到均衡的电磁力矩，避开了机械振动，这是单相电动机所不具有的。
三相功率计算公式(精)P=√3IUcosΦ (W或kw 无功功率的公式: Q=√3IUsinΦ (var或kvar 视在功率的公式：S=√3IU (VA或kVA ⑴ 有功功率三相交流电路的功率与单相电路一样，分为有功功率、无功功率和视在功率。
不论负载怎样连接，三相有功功率等于各相有功功率之和，即：当三相负载三角形连接时：当对称负载为星形连接时因UL=根号3*Up， IL= Ip 所以 P＝= ULILcosφ当对称负载为三角形连接时因UL=Up，IL=根号3*Ip所以 P＝= ULILcosφ对于三相对称负载，无论负载是星形接法还是三角形接法，三相有功功率的计算公式相同，因此，三相总功率的计算公式如下。
P＝根号3*Ip ULILcosφ⑵ 三相无功功率：Q＝根号3*Ip ULILsinφ （3）三相视在功率S＝根号3*Ip ULIL对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流当电机星接时：线电流＝相电流；线电压＝根号3相电压。
三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏当电机角接时：线电流＝根号3相电流；线电压＝相电压。
绕组是直接接380的，导线的电流是两个绕组电流的矢量之和功率计算公式 p=根号三UI乘功率因数是对的用一个钳式电流表卡在A B C任意一个线上测到都是线电流电流和相电流与钳式电流表测量无关，与电机定子绕组接线方式有关。
当电机星接时：线电流＝根3相电流；线电压＝相电压。
当电机角接时：线电流＝相电流；线电压＝根3相电压。
所以无论接线方式如何，都得乘以根3。
电机功率＝电压电流根3功率因数。
