saw滤波器工艺流程声表面波（Surface Acoustic Wave，SAW）滤波器是一种利用声表面波在晶体材料表面传播特性进行信号处理的器件。
它通过声波在晶片表面传播时的特性来实现对特定频率信号的选择性传输和滤波，被广泛应用于无线通信、雷达系统、电子对抗等领域。
1. SAW滤波器的原理SAW滤波器的工作原理基于声表面波在压电材料表面传播的物理特性。
压电晶体上施加交变电场时，会在晶体表面激发出声波，这种声波沿着表面传播并被传感器捕捉。
通过选择合适的晶片结构和制备工艺，可以实现对特定频率的信号进行滤波和传输。
2. 制备工艺流程步骤一：晶片制备首先，选择适合的压电材料并在其表面制备金属电极。
常用的压电材料包括石英、锆酸铅等。
金属电极的制备通常采用光刻和蒸镀工艺，确保电极的精确性和连接性。
步骤二：声波激发在晶片制备完成后，通过专用的激发装置在晶片表面激发出声波。
这一步需要精密的定位和调节，确保声波的准确传播和捕捉。
步骤三：滤波器设计根据需要滤波的信号频率，设计合适的声表面波结构和传输路径。
优化滤波器的频率响应和衰减特性，以满足不同应用场景的需求。
步骤四：制备封装最后，将制备好的晶片封装在合适的外壳中，保护其免受外界干扰和损坏。
封装工艺需要考虑热膨胀系数匹配、耐高温性能等因素，确保滤波器的稳定性和可靠性。
3. SAW滤波器的特点SAW滤波器作为一种基于声表面波传播原理的器件，具有以下特点：•高选择性：能够实现对特定频率的信号进行有效滤波和传输。
•小尺寸：由于采用声表面波传播，使得器件可以设计成小尺寸、轻量化。
•低损耗：声表面波在晶片表面传播，减少了能量损失，具有较低的传输损耗。
•高稳定性：制备工艺精密，信号传输稳定可靠，适用于各种恶劣环境下的应用。
4. 应用领域SAW滤波器在通信系统、雷达系统、无线传感网络等领域有着广泛的应用。
例如，在无线通信系统中，SAW滤波器可用于选择性地过滤和放大信号，提高系统的抗干扰能力和性能稳定性。

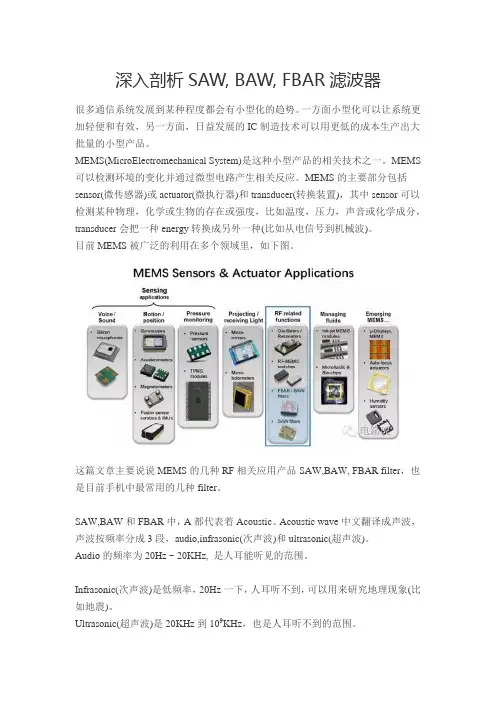

深入剖析SAW, BAW, FBAR滤波器很多通信系统发展到某种程度都会有小型化的趋势。
一方面小型化可以让系统更加轻便和有效，另一方面，日益发展的IC制造技术可以用更低的成本生产出大批量的小型产品。
MEMS(MicroElectromechanical System)是这种小型产品的相关技术之一。
MEMS 可以检测环境的变化并通过微型电路产生相关反应。
MEMS的主要部分包括sensor(微传感器)或actuator(微执行器)和transducer(转换装置)，其中sensor可以检测某种物理，化学或生物的存在或强度，比如温度，压力，声音或化学成分，transducer会把一种energy转换成另外一种(比如从电信号到机械波)。
目前MEMS被广泛的利用在多个领域里，如下图。
这篇文章主要说说MEMS的几种RF相关应用产品SAW,BAW, FBAR filter，也是目前手机中最常用的几种filter。
SAW,BAW和FBAR中，A都代表着Acoustic。
Acoustic wave中文翻译成声波，声波按频率分成3段，audio,infrasonic(次声波)和ultrasonic(超声波)。
Audio的频率为20Hz ~ 20KHz, 是人耳能听见的范围。
Infrasonic(次声波)是低频率，20Hz一下，人耳听不到，可以用来研究地理现象(比如地震)。
Ultrasonic(超声波)是20KHz到109KHz，也是人耳听不到的范围。
下面提到的声波都是超声波的范围，首先我们看看SAW filter。
Surface Acoustic Wave(SAW) filter顾名思义，SAW是一种沿着固体表面(surface)传播的声波(acoustic wave)。
一个基本的SAW filter由压电材料(piezoelectric substrate)和2个Interdigital Transducers(IDT)组成，如下图。

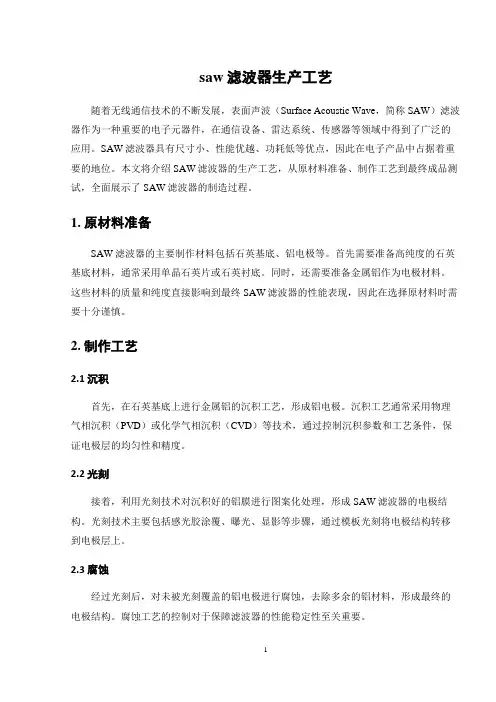

saw滤波器生产工艺随着无线通信技术的不断发展，表面声波（Surface Acoustic Wave，简称SAW）滤波器作为一种重要的电子元器件，在通信设备、雷达系统、传感器等领域中得到了广泛的应用。
SAW滤波器具有尺寸小、性能优越、功耗低等优点，因此在电子产品中占据着重要的地位。
本文将介绍SAW滤波器的生产工艺，从原材料准备、制作工艺到最终成品测试，全面展示了SAW滤波器的制造过程。
1. 原材料准备SAW滤波器的主要制作材料包括石英基底、铝电极等。
首先需要准备高纯度的石英基底材料，通常采用单晶石英片或石英衬底。
同时，还需要准备金属铝作为电极材料。
这些材料的质量和纯度直接影响到最终SAW滤波器的性能表现，因此在选择原材料时需要十分谨慎。
2. 制作工艺2.1 沉积首先，在石英基底上进行金属铝的沉积工艺，形成铝电极。
沉积工艺通常采用物理气相沉积（PVD）或化学气相沉积（CVD）等技术，通过控制沉积参数和工艺条件，保证电极层的均匀性和精度。
2.2 光刻接着，利用光刻技术对沉积好的铝膜进行图案化处理，形成SAW滤波器的电极结构。
光刻技术主要包括感光胶涂覆、曝光、显影等步骤，通过模板光刻将电极结构转移到电极层上。
2.3 腐蚀经过光刻后，对未被光刻覆盖的铝电极进行腐蚀，去除多余的铝材料，形成最终的电极结构。
腐蚀工艺的控制对于保障滤波器的性能稳定性至关重要。
2.4 包封最后，将制作好的SAW滤波器进行封装，以保护器件内部结构免受外界影响，提高器件的可靠性和耐久性。
常用的封装材料包括环氧树脂、玻璃等，选择合适的封装材料能有效提升SAW滤波器的性能。
3. 成品测试制作完成的SAW滤波器需要进行严格的测试验证，以确保其性能符合设计要求。
常见的测试项目包括频率特性测试、衰减测试、带宽测试等。
通过这些测试，可以评估SAW滤波器的性能指标，如中心频率、通频带、衰减损耗等，确保产品质量。
结语通过以上制作工艺的介绍，可以看出SAW滤波器的生产过程需要经过多个关键步骤，每个步骤的精准控制都对最终产品的性能有着重要影响。

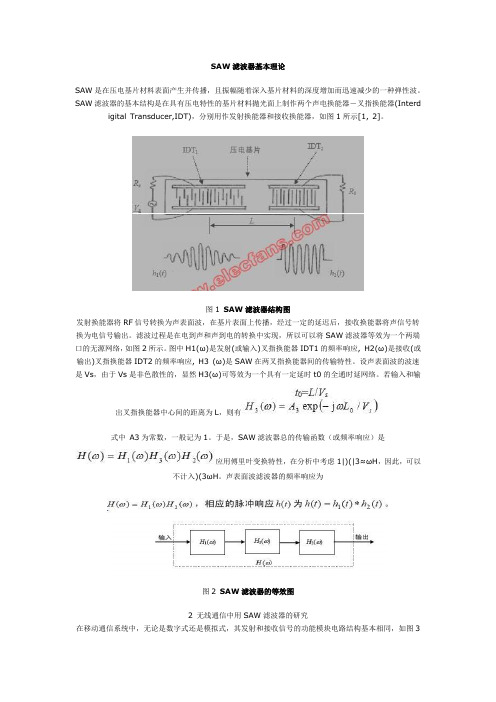

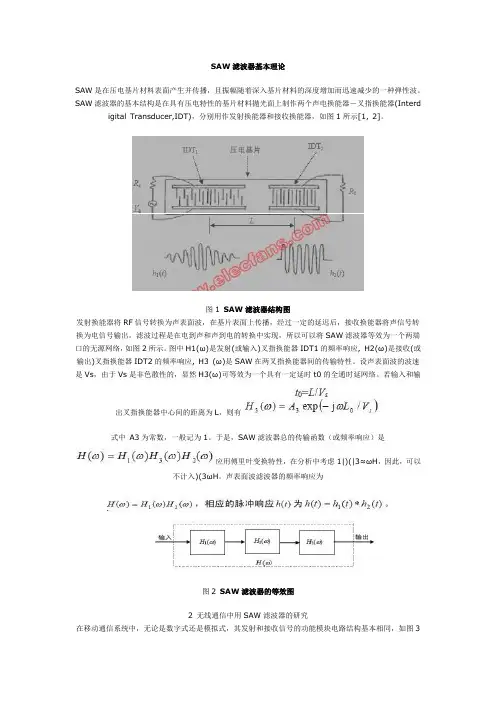

SAW滤波器基本理论SAW是在压电基片材料表面产生并传播，且振幅随着深入基片材料的深度增加而迅速减少的一种弹性波。
SAW滤波器的基本结构是在具有压电特性的基片材料抛光面上制作两个声电换能器－叉指换能器(Interd igital Transducer,IDT)，分别用作发射换能器和接收换能器，如图1所示[1, 2]。
图1 SAW滤波器结构图发射换能器将RF信号转换为声表面波，在基片表面上传播，经过一定的延迟后，接收换能器将声信号转换为电信号输出。
滤波过程是在电到声和声到电的转换中实现，所以可以将SAW滤波器等效为一个两端口的无源网络，如图2所示。
图中H1(ω)是发射(或输入)叉指换能器IDT1的频率响应, H2(ω)是接收(或输出)叉指换能器IDT2的频率响应, H3 (ω)是SAW在两叉指换能器间的传输特性。
设声表面波的波速是Vs，由于Vs是非色散性的，显然H3(ω)可等效为一个具有一定延时t0的全通时延网络。
若输入和输出叉指换能器中心间的距离为L，则有式中A3为常数，一般记为1。
于是，SAW滤波器总的传输函数（或频率响应）是应用傅里叶变换特性，在分析中考虑1|)(|3≈ωH，因此，可以不计入)(3ωH。
声表面波滤波器的频率响应为图2 SAW滤波器的等效图2 无线通信中用SAW滤波器的研究在移动通信系统中，无论是数字式还是模拟式，其发射和接收信号的功能模块电路结构基本相同，如图3所示。
在Tx端，在载波上对信号进行调制, 通过放大电路将功率放大，然后经过SAW滤波器滤波后由天线将信号发出，本通道要求滤波器损耗低，可承受大功率；在R x端通道，天线接收到的微弱信号经SA W滤波器过滤后，进行放大解调，最终获得所要的信息，要求滤波器损耗低，阻带抑制高。
图3 GSM系统的发射和接收模块传统的介质滤波器一般具有损耗低、大带宽以及较高的功率承受能力等特点。
但其致命的弱点是体积太大，难以适应移动电话向微型化方向发展的趋势。
什么是SAWF(声表面滤波器),特点及用途什么是SAWF(声表面波滤波器)声表面波滤波器是利用石英、铌酸锂、钛酸钡晶体具有压电效应的性质做成的。
所谓压电效应，即是当晶体受到机械作用时，将产生与压力成正比的电场的现象。
具有压电效应的晶体，在受到电信号的作用时，也会产生弹性形变而发出机械波（声波），即可把电信号转为声信号。
由于这种声波只在晶体表面传播，故称为声表面波。
声表面波滤波器的英文缩写为SAWF，声表面波滤波器具有体积小，重量轻、性能可靠、不需要复杂调整。
在有线电视系统中实现邻频传输的关键器件。
声表面波滤波器的特点是：（1）频率响应平坦，不平坦度仅为±0.3-±0.5dB，群时延±30-±50ns。
（2）SAWF矩形系数好，带外抑制可达40dB以上。
（3）插入损耗虽高达25-30dB，但可以用放大器补偿电平损失。
声表面波滤波器包括声表面波电视图像中频滤波器、电视伴音滤波器、电视频道残留边带滤波器。
声表面波滤波器的典型技术指标如下表所示。
声表面滤波器封装的分类插件型和贴片型(具体的图片如下图声表面波滤波器的应用及发展1 前言声表面波—SAW（SurfaceAcousticWave）就是在压电基片材料表面产生和传播、且振幅随深入基片材料的深度增加而迅速减少的弹性波。
SAW滤波器的基本结构是在具有压电特性的基片材料抛光面上制作两个声电换能器——叉指换能器（IDT）。
它采用半导体集成电路的平面工艺，在压电基片表面蒸镀一定厚度的铝膜，把设计好的两个IDT的掩膜图案，利用光刻方法沉积在基片表面，分别作为输入换能器和输出换能器。
其工作原理是输入换能器将电信号变成声信号，沿晶体表面传播，输出换能器再将接收到的声信号变成电信号输出。
2 SAW滤波器的特点SAW滤波器的主要特点是设计灵活性大、模拟/数字兼容、群延迟时间偏差和频率选择性优良（可选频率范围为10MHz～3GHz）、输入输出阻抗误差小、传输损耗小、抗电磁干扰（EMI）性能好、可靠性高、制作的器件体小量轻，其体积、重量分别是陶瓷介质滤波器的1/40和1/30左右，且能实现多种复杂的功能。
声表面波(SAW)器件市场前景分析引言声表面波(SAW)器件是一种利用表面声波传播来进行信号处理的电子器件。
它具有体积小、功耗低、工作频率范围广等优点，广泛应用于无线通信、传感器、滤波器等领域。
本文将对声表面波器件市场前景进行深入分析。
市场概览声表面波(SAW)器件市场近年来快速增长，主要受到无线通信行业需求的推动。
随着5G技术的推出和智能手机的普及，对于更高频率、更高性能的SAW器件的需求也在不断增加。
此外，物联网、汽车电子等行业对于高性能传感器和滤波器的需求也为SAW器件市场增长提供了机会。
市场驱动因素1.5G技术的推广：5G技术的使用将大大增加无线通信设备的频谱需求，而SAW器件可提供高性能的频率滤波功能，满足5G通信设备的需求。
2.智能手机市场的增长：随着智能手机的快速普及，对于更高频率、更高性能的SAW器件的需求也在快速增长。
3.物联网需求的增加：随着物联网技术的发展，对于高性能传感器的需求也在迅速增加，而SAW器件可用于实现高性能传感器。
4.汽车电子市场的增长：汽车电子行业对于高性能滤波器的需求也将推动SAW器件市场的增长，用于提高汽车电子设备的性能。
市场挑战与机遇挑战：1.市场竞争激烈：声表面波(SAW)器件市场竞争激烈，主要厂商涌入这一领域，导致市场份额有限。
2.技术难题：虽然SAW器件具有广阔的应用前景，但其制造和测试技术也面临一定的困难，包括成本高、制造复杂、测试设备缺乏等。
机遇：1.新兴应用领域：随着人工智能、无人驾驶、物联网等新兴领域的发展，对于高性能传感器和滤波器的需求也在不断增加，为SAW器件提供了新的市场机遇。
2.技术创新：新的制造和测试技术的发展将进一步降低SAW器件的成本，推动市场增长。
此外，对于新材料和新结构的研究也将促进SAW器件的技术创新。
市场地域分析结论综合以上分析，声表面波(SAW)器件市场前景广阔，市场需求不断增长，尤其是在5G技术、智能手机、物联网和汽车电子等领域。
SAW滤波器技术知识简介SAW滤波器是声表⾯波滤波器的简称，是采⽤⽯英晶体、压电陶瓷等压电材料，利⽤其压电效应和声表⾯波传播的物理特性⽽制成的⼀种滤波专⽤器件，⼴泛应⽤于电视机及录像机中频电路中，以取代LC中频滤波器，使图像、声⾳的质量⼤⼤提⾼。
声表⾯波SAW（Surface Acoustic Wave）就是在压电基⽚材料表⾯产⽣和传播、且振幅随深⼊基⽚材料的深度增加⽽迅速减少的弹性波。
原理SAW滤波器的结构如图所⽰。
它由压电材料制成的基⽚及烧制在其上⾯的梳状电极所构成。
当给声表⾯波滤波器输⼤端输⼊信号后，在电极司压电材料表⾯将产⽣与外加信号频率相同的机械振动波。
该振动波以声波速度在压电基⽚表⾯传播，当该波传⾄输出端时，由输出端梳状电极构成的换能器将声能转换成交变电信号输出。
从上⾯介绍不难看出，SAW滤波器是由两个换能器组成的，输⼊端换能器将电能转换成声能发出声表⾯波，⽽输出端换能器则是将接收到的声表⾯波声能转换成电能输出。
声表⾯波滤波器就是利⽤压电基⽚上的这两个换能器来产⽣声表⾯波和检出声表⾯波的，以完成滤波的作⽤。
特点SAW 滤波器的主要特点是：设计灵活性⼤、模拟/数字兼容、群延迟时间偏差和频率选择性优良（可选频率范围10MHz ~ 3GHz）、输⼊输出阻抗误差⼩、传输损耗⼩、抗电磁⼲扰（EMI）性能好、可靠性⾼、制作的器件体积⼩、重量轻（其体积、重量分别是陶瓷介质滤波器的1/40 和1/30 左右），且能实现多种复杂的功能。
SAW 滤波器的特征和优点，正适应了现代通信系统设备及便携式电话轻薄短⼩化和⾼频化、数字化、⾼性能、⾼可靠等⽅⾯的要求。
其不⾜之处是：所需基⽚材料价格昂贵，另对基⽚的定向、切割、研磨、抛光和制造⼯艺要求⾼。
阻抗匹配对⾼频电路⽽⾔，电路之间的电感匹配很重要。
电感匹配是指在信号的传输线路上，让发送端电路的输出阻抗与接收端电路的输⼊阻抗⼀致，匹配后，可以超⼤限度地把发送端的电⼒传送到接收端。

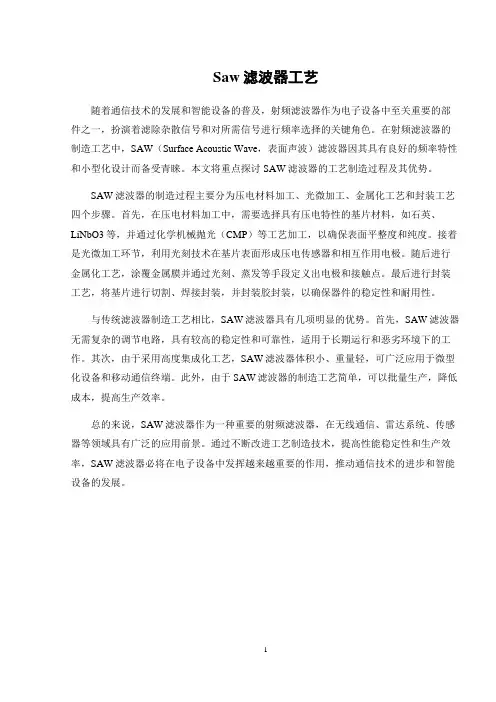

Saw滤波器工艺
随着通信技术的发展和智能设备的普及，射频滤波器作为电子设备中至关重要的部件之一，扮演着滤除杂散信号和对所需信号进行频率选择的关键角色。
在射频滤波器的制造工艺中，SAW（Surface Acoustic Wave，表面声波）滤波器因其具有良好的频率特性和小型化设计而备受青睐。
本文将重点探讨SAW滤波器的工艺制造过程及其优势。
SAW滤波器的制造过程主要分为压电材料加工、光微加工、金属化工艺和封装工艺四个步骤。
首先，在压电材料加工中，需要选择具有压电特性的基片材料，如石英、LiNbO3等，并通过化学机械抛光（CMP）等工艺加工，以确保表面平整度和纯度。
接着是光微加工环节，利用光刻技术在基片表面形成压电传感器和相互作用电极。
随后进行金属化工艺，涂覆金属膜并通过光刻、蒸发等手段定义出电极和接触点。
最后进行封装工艺，将基片进行切割、焊接封装，并封装胶封装，以确保器件的稳定性和耐用性。
与传统滤波器制造工艺相比，SAW滤波器具有几项明显的优势。
首先，SAW滤波器无需复杂的调节电路，具有较高的稳定性和可靠性，适用于长期运行和恶劣环境下的工作。
其次，由于采用高度集成化工艺，SAW滤波器体积小、重量轻，可广泛应用于微型化设备和移动通信终端。
此外，由于SAW滤波器的制造工艺简单，可以批量生产，降低成本，提高生产效率。
总的来说，SAW滤波器作为一种重要的射频滤波器，在无线通信、雷达系统、传感器等领域具有广泛的应用前景。
通过不断改进工艺制造技术，提高性能稳定性和生产效率，SAW滤波器必将在电子设备中发挥越来越重要的作用，推动通信技术的进步和智能设备的发展。
1。

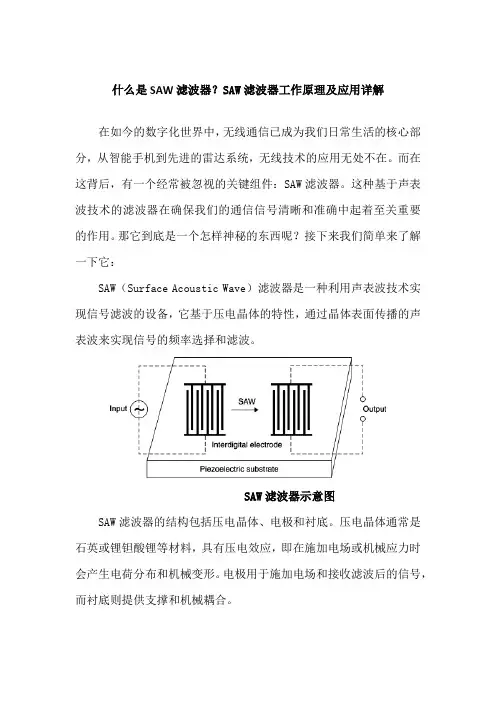

什么是SAW滤波器？SAW滤波器工作原理及应用详解在如今的数字化世界中，无线通信已成为我们日常生活的核心部分，从智能手机到先进的雷达系统，无线技术的应用无处不在。
而在这背后，有一个经常被忽视的关键组件：SAW滤波器。
这种基于声表波技术的滤波器在确保我们的通信信号清晰和准确中起着至关重要的作用。
那它到底是一个怎样神秘的东西呢？接下来我们简单来了解一下它：SAW（Surface Acoustic Wave）滤波器是一种利用声表波技术实现信号滤波的设备，它基于压电晶体的特性，通过晶体表面传播的声表波来实现信号的频率选择和滤波。
SAW滤波器示意图SAW滤波器的结构包括压电晶体、电极和衬底。
压电晶体通常是石英或锂钽酸锂等材料，具有压电效应，即在施加电场或机械应力时会产生电荷分布和机械变形。
电极用于施加电场和接收滤波后的信号，而衬底则提供支撑和机械耦合。
SAW滤波器材料示意图SAW滤波器的工作原理如下：输入信号：待滤波的信号通过输入端进入SAW滤波器。
电极激励：电极施加电场，产生声表波。
声表波传播：声表波在压电晶体表面传播，同时与电极相互作用。
滤波效果：声表波的传播路径和电极的设计使得只有特定频率范围的信号能够通过滤波器，其他频率的信号被抑制或阻塞。
输出信号：滤波后的信号从输出端输出，只包含通过滤波器的特定频率范围内的信号。
SAW滤波器工作原理示意图SAW滤波器特点和优势：高品质因数：SAW滤波器具有较高的品质因数，可以实现较窄的带通或带阻滤波特性。
低插入损耗：相对于其他滤波器技术，SAW滤波器的插入损耗较低。
温度稳定性：SAW滤波器具有较好的温度稳定性，适用于在不同温度环境下的应用。
小尺寸：由于利用了晶体表面进行信号传播，SAW滤波器可以实现较小的尺寸。
宽带特性：SAW技术允许设计宽频带的滤波器。
SAW滤波器应用领域：移动通信：在手机和其他无线通信设备中，SAW滤波器用于选择性地滤除或传递特定的频率带段。
国际电工技术委员会(IEC)标准——声表面波(SAW)滤波器黄显淑【期刊名称】《压电与声光》【年(卷),期】1987(0)4【摘要】1)本标准介绍由IEC技术委员会制订的关于一些技术问题的正式决定或协定,其中有些决定或协定对各国标准委员会都有一定的利益,这些决定或协定尽量准确地表达了国际上处理这些技术问题的一致意见.2)这些决定或协定具有国际通用的推荐形式,因而可为各国标准委员会所接受.3)为促进国际统一,IEC希望,在正常条件允许的情况下,各国标准委员会都采用IEC推荐的各国标准文本.当然。
【总页数】4页(P96-99)【关键词】SAW;滤波器;电子设备;声表面波;IEC【作者】黄显淑【作者单位】【正文语种】中文【中图分类】F2【相关文献】1.国际电工委员会(IEC)中央办公室秘书长阿米特先生致函IEC中国国家委员会对地震灾区表示慰问/国际标准、认证机构向国家认监委发来慰问电函/ISO图形符号技术委员会发来慰问函 [J],2.全国原电池标准化技术委员会国际电工委员会IEC／TC35技术委员会 [J],3.国际技术电工委员会(IEC)、国际标准化组织(ISO)、国际电信联盟(ITU)世界标准日祝词 [J], Sei-ichi Takayanagi;OliVer Smoot;Yoshio Utsumi4.我国首例机床国际标准提案在IEC成功立项——中国IEC60204-3×《机床电气设备及控制系统安全》国际标准提案通过国际电工委员会（IEC）新工作项目（NP）投票 [J], 黄祖广5.标准联结全世界————国际技术电工委员会（IEC）、国际标准化组织（ISO）、国际电信联盟（ITU）世界标准日祝词 [J], Sei-ichiTakayanagi;OliverSMOOT;YoshioUtsumi因版权原因，仅展示原文概要，查看原文内容请购买。
Saw滤波器原理共振在电子领域中，滤波器是一种常用的电路元件，用于从信号中提取特定频率范围的部分。
其中，Saw滤波器是一种基于声表面波（Surface Acoustic Wave）技术原理设计的滤波器。
Saw滤波器具有广泛的应用，包括通信、雷达、无线电等领域。
本文将介绍Saw 滤波器的原理，共振现象以及相关特性。
Saw滤波器原理Saw滤波器是一种利用声表面波在压电晶体表面传播的原理进行信号处理的装置。
其工作原理主要基于压电效应和表面声波的传播特性。
当压电材料施加电场时，会产生机械振动，这种振动会形成表面声波并在晶体表面传播。
Saw滤波器利用这种表面声波在压电晶体表面的传播特性实现信号的滤波效果。
Saw滤波器的一个关键部分是刻有互补的传输线结构的压电晶片。
当信号输入到Saw 滤波器中时，被转换成表面声波并在晶片表面传播。
根据晶片上的传输线结构和尺寸，不同频率的信号将以不同的方式被传输和滤波，从而实现对信号频谱的调整和处理。
Saw滤波器的共振现象在Saw滤波器中，共振是一个重要的现象。
当输入信号的频率与Saw滤波器的共振频率相匹配时，将产生共振现象。
在共振状态下，Saw滤波器将对这一特定频率的信号有较高的传输率，同时对其他频率的信号进行衰减。
这种现象可以用来选择性地提取特定频率范围的信号，实现滤波效果。
Saw滤波器的共振现象是基于声表面波在晶片表面传播时的多次反射和干涉效应。
当输入信号的频率与晶片上的传输线结构以及厚度等因素匹配时，将引起表面声波的共振放大效应。
这种现象可以被精确地设计和调控，使Saw滤波器在特定频率下具有较高的灵敏度和选择性。
Saw滤波器的特性除了共振现象外，Saw滤波器还具有其他一些特性，使其在电子领域中得到广泛应用。
其中包括：•高品质因子：Saw滤波器具有较高的品质因子，表现为在共振频率附近有较窄的带宽，可以实现对信号的精确选择和滤波。
•低插入损耗：由于Saw滤波器工作基于声表面波的传播，其在信号处理过程中具有较低的插入损耗，有助于保持信号的原始质量。
