医药化工行业设备介绍：
制药设备包括：粉碎机，切片机，炒药机，煎药机，压片机，制丸机，多功能提取罐，储液罐，配液罐，减压干燥箱，可倾式反应锅，胶囊灌装机，泡罩式包装机，颗粒包装机，散剂包装机，V型混合机，提升加料机等。
制药设备分类：
（1）原料药设备及机械；
（2）制剂机械；
（3）药用粉碎机械；
（4）饮片机械；
（5）制药用水设备；
（6）药品包装机械；
（7）药物检测设备；
（8）其他制药机械及设备（制药辅助设备）
制药设备、杀菌锅、反应釜、提取设备、干燥机冷水机部份参数：。
冷冻能力（Kcal/h) 7216冷冻水流量m3/h 1.44冷却风量m3/h 3000制冷剂品名 R22水箱容量m3/h 0.038温控范围（℃） 5-常温压缩机输入功率（KW) 2.25水泵输入功率0.37KW；扬程：20米，台湾源立牌进出水管径 1"电源 3N-380V/50HZ外形尺寸（长×宽×高）mm 945×565×1365重量（KG） 130编辑本段选型参数冷水机型号项目0, 0, 1, 0, 0, 46, 2, 4 EIC-1/2AEIC-01AEIC-02AEIC-03AEIC-04AEIC-05AEIC-06AEIC-08AEIC-10AEIC-12AEIC-15AEIC-20AEIC-25AE-A制冷量KW1.532.945.678.39 10.913.9516.9 21.828.0133.7944.1559.0871.7282 Kcal/h13162528487272169374119901453018748240892905937965508056168379电源AC 3P 380V 50HZ额定功率KW0.68 1.31 2.6 3.6 4.5 5.5 6.6 8.6 11 13.3 17 22.8 27.737最大运行电流A 4.1 815.88.8 10.9 13.4 16 20.9 26.7 32.3 41.3 55.4 63.178压缩机功率kw 0.380.75 1.5 2.25 3 3.75 4.5 6 7.5 911.251518.7525冰水流量m³/hr _ _1.371.37 1.62.27 2.273.64.535.976.8 9.0510.2915泵浦流量L/min16 25 25 35 38-60 60-80 120 120-150 200-240 3泵浦功率0.75 0.750.750.75 0.75 0.75 0.75 1.5 1.5 1.5 2.2 2.2 3.7 3泵浦扬程m 25水温范围℃固定温度5-40℃环境温度℃10℃-45℃出入水口尺寸3/8"3/8" 1/2" 1" 1 1/2" 2" 2 1/2" 3制冷剂R22或R407C可选水箱容量L 20 30 38 65 65 65 110 150 200 200 250 300 450 4冷水机型号项目0, 0, 20, 0, 0, 46, 21, 4 EIC-1/2WEIC-01WEIC-02WEIC-03WEIC-04WEIC-05WEIC-06WEIC-08WEIC-10WEIC-12WEIC-15WEIC-20WEIC-25WE-W制冷量KW9.5912.4315.9119.1824.8531.8338.3750.1467.1481.5399.19117.281291. Kcal/h825110680136901650321375273703299443120577487012085303100861109818电源AC 3P 380V 50HZ额定功率KW 2.8 3.55 4.5 5.4 6.8 8.4 10.1 13.1 17.3 21.3 25.6 29.4 33.136最大运行电流A 6.7 8.410.512.6 16.5 20.4 24.6 31.8 42.1 48.5 58.3 65.4 75.486压缩机功率kw 0.380.75 1.5 2.25 3 3.75 4.5 6 7.5 911.251518.7525冰水流量m³/hr _ _ _ 1.55 _ 2.58 _ 4.09 5.14 _ 7.7210.2911.714泵浦流量16 25 25 35 35 65 100 100 150 200 250 300 350 4L/min泵浦功率0.75 0.750.750.75 0.75 0.75 0.75 1.5 1.5 1.5 2.2 2.2 3.7 3泵浦扬程m 25水温范围℃固定温度：5—40℃；控制精度±1℃环境温度℃10℃—45℃出入水口尺寸3/8"3/8" 1/2" 1" 1 1/2" 2" 2 1/2" 3制冷剂R22或R407C可选水箱容量L 20 30 38 65 65 65 110 150 200 200 250 300 450 4。
冷水机制冷量系数和运行参数目前，工业制冷设备-主要有螺杆式冷水机，冷水机组，低温冷水机等。
其结构有密封式和开放式之分，密封式冷水机是箱体结构，可防止灰尘等杂物进入到机组内部影响其运行，且机组内部配置有水泵、自动补水水箱等，安装特别简单。
开放式冷水机则比密封式少了机箱，所使用的蒸发器也不一样，可大大减少占用空间。
冷水机组的运行参数主要有电压、电流、功率、温度、压力、流量、液位、浓度等。
这些参数主要由有关仪器仪表进行显示。
1、电压：目前我国冷水机组采用220V(单相)和380V(三相)两种电压。
供电电压必须与设备用电电压相符，过高或过低都会影响冷水机的安全运行。
2、电流：冷水机的铭牌上有电流与实际运行电流。
3、功率：冷水机的运行耗电功率。
4、温度：冷水机的温度有蒸发器温度、冷凝温度、压缩机吸气温度、压缩机排气温度、中间温度、节流阀前制冷剂的过冷温度、曲轴箱内压缩机油温度、冷却水温度、冷冻水温度等。
5、压力：工业冷水机的压力有蒸发压力、冷凝压力、中间压力、冷却水压力、冷冻水压力、润滑油压力等。
6、流量：制冷剂流量、冷却水流量、冷冻水流量等。
7、液位：曲轴箱内油液位和制冷剂液位。
8、浓度：是指制冷剂浓度等。
正确选择和规定上述参数，并在运行时控制各个参数，使其在许可的上下限内，经济合理的运行，从而达到制冷量大、能耗少的效果，大大提高冷水机寿命。
介绍国标工业制冷设备制冷量性能及系数：（大家可以参考下）1. 涡旋式冷水机其性能系数（COP）要求如下：当额定制冷量小于528KW时，其COP不应小于3.8；当额定制冷量528～1163KW 时，其COP不应小于4.0；当额定制冷量大于1163KW时，其COP不应小于4.2；2. 对于螺杆式冷水机，其性能系数（COP）要求如下：当额定制冷量小于528KW时，其COP不应小于4.10；当额定制冷量528～1163KW 时，其COP不应小于4.30；当额定制冷量大于1163KW时，其COP不应小于4.60；3. 对于离心式冷水机组，其性能系数（COP）要求如下：当额定制冷量小于528KW时，其COP不应小于4.40；当额定制冷量528～1163KW 时，其COP不应小于4.70；当额定制冷量大于1163KW时，其COP不应小于5.10；4. 对于蒸发冷却或风冷冷水机/活塞式/涡旋式冷水机组，其性能系数（COP）要求如下：当额定制冷量小于或等于50KW时，其COP不应小于2.40；当额定制冷量大于50KW时，其COP不应小于2.60；5. 对于风冷或蒸发冷却的螺杆式冷水机组，其性能系数（COP）要求如下：当额定制冷量小于或等于50KW时，其COP不应小于2.60；当额定制冷量大于50KW时，其COP不应小于2.80；6. 水冷螺杆式冷水机组的综合部分负荷性能系数（IPLV）要求如下：当额定制冷量小于528KW时，其IPLV不应小于4.47；当额定制冷量528～1163KW 时，其IPLV不应小于4.81；当额定制冷量大于1163KW时，其IPLV不应小于5.13；7. 对于离心式水冷机组的综合部分负荷性能系数（IPLV）要求如下：当额定制冷量小于528KW时，其IPLV不应小于4.49；当额定制冷量528～1163KW 时，其IPLV不应小于4.88；当额定制冷量大于1163KW时，其IPLV不应小于5.42；当名义制冷量大于7.1kW的风冷单元式机组，其能效比要求如下：当不接风管时，能效比不小于2.60；接风管时，能效比不小于2.30；当名义制冷量大于7.1kW的水冷单元式机组，其能效比要求如下：当不接风管时，能效比不小于3.00；接风管时，能效比不小于2.70；8.使用侧：制冷进/出口水温12/7℃；9. 热源侧（或放热侧）：水冷式冷却水进出口水温30/35℃，风冷式制冷空气干球温度35℃，蒸发冷却式空气湿球温度24℃；10.使用侧和水冷式热源侧污垢系数0.086m2.℃/kW。

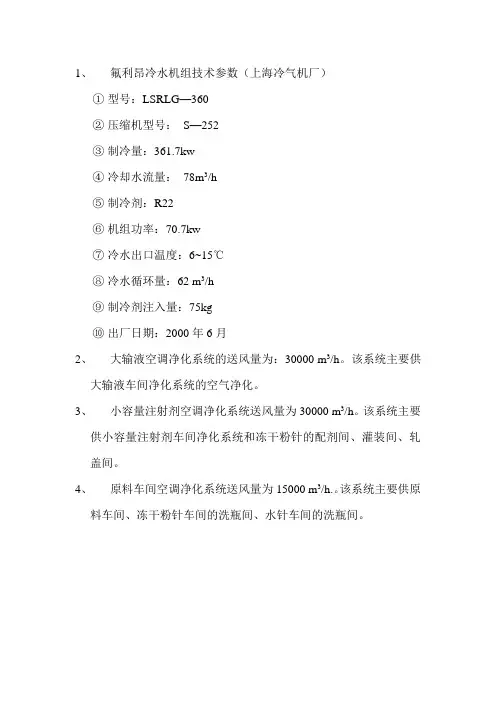

1、氟利昂冷水机组技术参数（上海冷气机厂）
①型号：LSRLG—360
②压缩机型号：S—252
③制冷量：361.7kw
④冷却水流量：78m3/h
⑤制冷剂：R22
⑥机组功率：70.7kw
⑦冷水出口温度：6~15℃
⑧冷水循环量：62 m3/h
⑨制冷剂注入量：75kg
⑩出厂日期：2000年6月
2、大输液空调净化系统的送风量为：30000 m3/h。
该系统主要供
大输液车间净化系统的空气净化。
3、小容量注射剂空调净化系统送风量为30000 m3/h。
该系统主要
供小容量注射剂车间净化系统和冻干粉针的配剂间、灌装间、轧盖间。
4、原料车间空调净化系统送风量为15000 m3/h.。
该系统主要供原
料车间、冻干粉针车间的洗瓶间、水针车间的洗瓶间。
