《皮带基础知识概述》一、引言皮带，作为一种常见的机械传动部件和日常用品，在工业生产和人们的生活中发挥着重要的作用。
从古老的手工制作到现代的高精度工业制造，皮带经历了漫长的发展历程。
它不仅在机械传动领域有着广泛的应用，还在时尚配饰等领域展现出独特的魅力。
本文将深入探讨皮带的基础知识，包括基本概念、核心理论、发展历程、重要实践以及未来趋势，为读者提供一个全面而深入的了解。
二、皮带的基本概念（一）定义皮带是一种环形带状物，通常由橡胶、皮革、合成材料等制成，用于传递动力、承载物品或作为装饰。
在机械传动中，皮带通过与带轮的摩擦作用，将动力从一个轴传递到另一个轴。
在日常生活中，皮带则常被用作裤带、腰带等，起到固定衣物和装饰的作用。
（二）分类1. 按材质分类- 皮革皮带：以天然皮革为主要材料，具有柔软、耐用、高档的特点，常用于时尚配饰和高端机械传动。
- 橡胶皮带：由橡胶材料制成，具有良好的弹性和耐磨性，广泛应用于工业传动和农业机械等领域。
- 合成材料皮带：如尼龙、聚酯等合成纤维制成的皮带，具有强度高、重量轻、耐腐蚀等优点，适用于各种特殊环境下的传动。
2. 按用途分类- 传动皮带：用于机械传动，将动力从动力源传递到工作部件。
- 输送皮带：用于输送物料，如在矿山、工厂、物流等领域。
- 装饰皮带：作为时尚配饰，用于装饰服装，提升个人形象。
三、皮带的核心理论（一）摩擦传动原理皮带传动主要依靠皮带与带轮之间的摩擦力来传递动力。
当主动轮转动时，通过摩擦力带动皮带运动，皮带再将动力传递给从动轮。
摩擦力的大小取决于皮带与带轮之间的压力、摩擦系数以及皮带的张紧程度。
为了确保皮带传动的可靠性，需要合理选择皮带的材质和张紧装置，以保证足够的摩擦力。
（二）皮带长度计算在皮带传动系统中，准确计算皮带的长度是非常重要的。
皮带长度的计算需要考虑带轮的直径、中心距以及皮带的厚度等因素。
常用的皮带长度计算公式为：L = 2C + π/2(D1 + D2) + (D2 - D1)^2 / 4C，其中 L 为皮带长度，C 为中心距，D1 和 D2 分别为主动轮和从动轮的直径。
一、产品型号代号含义P D J台数及电机功率输送量t h带宽mm皮带机二、设备主要技术参数型号序参数号PDJ100/13/2×15PDJ80/9/5×11 PDJ60/7/1×5.51 输送量（t/h）130 90 702 输送长度（m）24 20 143 胶带速度（m/s） 1.25 1.25 1.254 输送机倾角（度） 12°12°12°5 被动滚筒直径（mm）φ600 φ600φ4006 主动滚筒直径（mm）φ630φ630φ400三、用途和使用条件1 用途本机是以胶带作为牵引力承载机构的连续运输设备。
本输送机主要用于井下主运输系统。
2 使用条件（1）输送物料为散状的不规则形状矿石或矸石；（2）工作环境允许存在淋水现象；（3）输送机零部件应能适应搬运和安装过程中的正常碰撞；（4）输送机应配有软启动装置；四、工作原理本机是以胶带作为牵引力承载机构的连续运输设备五、电气保护装置本机电器保护主要配置有：胶带跑偏监测、打滑监测、超速监测、沿线紧急停机拦线开关等保护装置。
六、安装1 整机空载运行时应平整,不得有冲击、振动以及跳带等现象。
2 输送带边缘不得超出托辊或滚筒的端缘，输送带运行速度的偏差为额定带速的5~10％。
3 各运动部件应运转灵活,工作可靠.4 各轴承的润滑密封装置、减速器的上、下箱体结合面等无渗油现象。
5 空载功率不大于铺助长度功率的15％。
6负载运行要求:（1）输送机负载运行时，应工作平稳，驱动装置不得有异常振动，拉紧装置应调整方便、动作灵活并保证输送机启动和运行时滚筒不打滑、动力张紧时应动作准确。
（2）噪声不得超过90Db(A),实测运输量不低于额定值的90％。
（3）负载运行时,不应有不转动辊子存在。
（4）清扫器清扫效果好、性能稳定。
（5）驱动装置部分不得渗漏油。
（6）各种机电保护装置需反应灵敏、动作准确可靠。
七、调整1 胶带跑偏调整（1）胶带跑偏是带式输送机运转过程中的一种不正常现象。

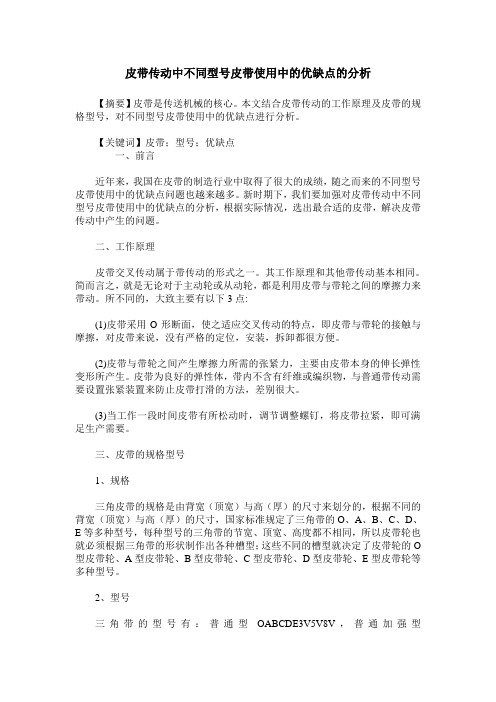

皮带传动中不同型号皮带使用中的优缺点的分析【摘要】皮带是传送机械的核心。
本文结合皮带传动的工作原理及皮带的规格型号，对不同型号皮带使用中的优缺点进行分析。
【关键词】皮带；型号；优缺点一、前言近年来，我国在皮带的制造行业中取得了很大的成绩，随之而来的不同型号皮带使用中的优缺点问题也越来越多。
新时期下，我们要加强对皮带传动中不同型号皮带使用中的优缺点的分析，根据实际情况，选出最合适的皮带，解决皮带传动中产生的问题。
二、工作原理皮带交叉传动属于带传动的形式之一。
其工作原理和其他带传动基本相同。
简而言之，就是无论对于主动轮或从动轮，都是利用皮带与带轮之间的摩擦力来带动。
所不同的，大致主要有以下3点:(1)皮带采用O形断面，使之适应交叉传动的特点，即皮带与带轮的接触与摩擦，对皮带来说，没有严格的定位，安装，拆卸都很方便。
(2)皮带与带轮之间产生摩擦力所需的张紧力，主要由皮带本身的伸长弹性变形所产生。
皮带为良好的弹性体，带内不含有纤维或编织物，与普通带传动需要设置张紧装置来防止皮带打滑的方法，差别很大。
(3)当工作一段时间皮带有所松动时，调节调整螺钉，将皮带拉紧，即可满足生产需要。
三、皮带的规格型号1、规格三角皮带的规格是由背宽（顶宽）与高（厚）的尺寸来划分的，根据不同的背宽（顶宽）与高（厚）的尺寸，国家标准规定了三角带的O、A、B、C、D、E等多种型号，每种型号的三角带的节宽、顶宽、高度都不相同，所以皮带轮也就必须根据三角带的形状制作出各种槽型；这些不同的槽型就决定了皮带轮的O 型皮带轮、A型皮带轮、B型皮带轮、C型皮带轮、D型皮带轮、E型皮带轮等多种型号。
2、型号三角带的型号有：普通型OABCDE3V5V8V，普通加强型AXBXCXDXEX3VX5VX8VX，窄V带SPZSPASPBSPC，强力窄V带XPAXPBXPC；三角带的每一个型号规定了三角带的断面尺寸，A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。
皮带传送原理
皮带传送是一种常见的物料传输方式，它利用皮带作为传动装置，将物料沿着特定的路径从起点传送到终点。
皮带传送的原理主要包括以下几个方面：
1. 皮带：皮带是皮带传送中起到传动作用的关键部件，通常由橡胶、聚酯纤维等材料制成。
皮带本身具有一定的强度和耐磨性，能够承受物料的重量和运动产生的摩擦力。
2. 传动装置：皮带传送系统通常会配备有传动装置，比如驱动轮和从动轮，通过电动机驱动驱动轮转动，从而带动皮带一起转动。
驱动轮和从动轮之间通过张紧装置来控制皮带的张紧程度，以确保传动的稳定性和正常运转。
3. 物料传输：当驱动轮转动时，皮带与物料接触部分产生摩擦力，将物料从起点处吸附到皮带上，然后随着皮带的运动，将物料沿着设定的路径传送到终点处。
同时，在传送过程中可以通过输送机的设计和倾斜角度的调整来控制物料的速度和流量。
4. 辅助设备：为了提高传送效率和保证安全性，皮带传送系统还可以配置一些辅助设备，如导向装置、托辊、减速器和防尘罩等。
这些设备可以有效地引导和固定物料的传送方向，减少物料的摩擦和溢出，同时保护操作人员的人身安全。
总的来说，皮带传送利用皮带作为传动装置，借助摩擦力将物
料从起点传送到终点。
通过合理设计和配置，能够实现高效、稳定的物料传输，广泛应用于工矿企业、物流仓储等领域。
