电子皮带秤的秤架结构和工作原理

电子皮带秤工作原理电子皮带秤是一种用于连续称重的设备，广泛应用于物料输送系统中。

它能够精确测量物料在输送过程中的重量，并通过传感器将数据传输到控制系统，实现自动化控制和数据记录。

下面将详细介绍电子皮带秤的工作原理。

1. 传感器电子皮带秤的核心部件是传感器，它通常采用压力传感器或称重传感器。

传感器安装在皮带秤的支撑架上，用于感知物料通过皮带秤时对称重装置的压力或重量。

2. 称重装置电子皮带秤的称重装置位于物料输送系统的皮带上方。

它由称重传感器、支撑架和皮带秤的构架组成。

当物料通过皮带秤时，其重量会通过称重传感器传递给控制系统。

3. 控制系统电子皮带秤的控制系统用于接收和处理传感器传输的重量数据，并根据需要进行相应的控制操作。

控制系统通常由计算机、PLC（可编程逻辑控制器）或其他控制设备组成。

4. 数据处理和显示电子皮带秤的控制系统可以对传感器传输的重量数据进行处理和分析，包括计算物料的总重量、流量、平均重量等指标。

这些数据可以通过显示屏、打印机或网络传输到其他设备或系统中。

5. 校准和校验为了确保电子皮带秤的准确性和可靠性，需要进行定期的校准和校验。

校准是通过与已知重量进行比较来调整电子皮带秤的测量精度。

校验是通过与其他称重设备进行比对来验证电子皮带秤的准确性。

6. 应用领域电子皮带秤广泛应用于矿山、电力、化工、建材等行业的物料输送系统中。

它可以实现对物料的实时称重和计量，帮助企业掌握生产过程中的物料流量和消耗情况，提高生产效率和质量管理水平。

总结：电子皮带秤是一种用于连续称重的设备，通过传感器感知物料通过皮带秤时的重量，并将数据传输给控制系统进行处理和显示。

它在物料输送系统中的应用广泛，可以实现自动化控制和数据记录，提高生产效率和质量管理水平。

为确保准确性和可靠性，电子皮带秤需要定期进行校准和校验。

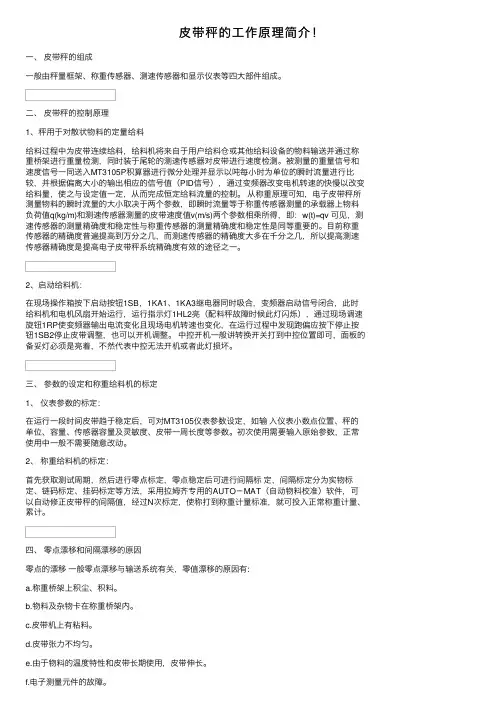

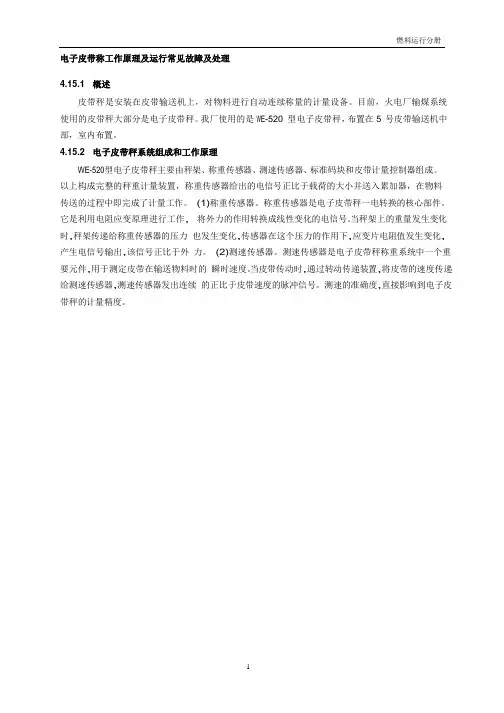

⽪带秤的⼯作原理简介！⼀、⽪带秤的组成⼀般由秤量框架、称重传感器、测速传感器和显⽰仪表等四⼤部件组成。

⼆、⽪带秤的控制原理1、秤⽤于对散状物料的定量给料给料过程中为⽪带连续给料，给料机将来⾃于⽤户给料仓或其他给料设备的物料输送并通过称重桥架进⾏重量检测，同时装于尾轮的测速传感器对⽪带进⾏速度检测。

被测量的重量信号和速度信号⼀同送⼊MT3105P积算器进⾏微分处理并显⽰以吨每⼩时为单位的瞬时流量进⾏⽐较，并根据偏离⼤⼩的输出相应的信号值（PID信号），通过变频器改变电机转速的快慢以改变给料量，使之与设定值⼀定，从⽽完成恒定给料流量的控制。

从称重原理可知，电⼦⽪带秤所测量物料的瞬时流量的⼤⼩取决于两个参数，即瞬时流量等于称重传感器测量的承载器上物料负荷值q(kg/m)和测速传感器测量的⽪带速度值v(m/s)两个参数相乘所得，即：w(t)=qv 可见，测速传感器的测量精确度和稳定性与称重传感器的测量精确度和稳定性是同等重要的。

⽬前称重传感器的精确度普遍提⾼到万分之⼏，⽽测速传感器的精确度⼤多在千分之⼏，所以提⾼测速传感器精确度是提⾼电⼦⽪带秤系统精确度有效的途径之⼀。

2、启动给料机：在现场操作箱按下启动按钮1SB，1KA1、1KA3继电器同时吸合，变频器启动信号闭合，此时给料机和电机风扇开始运⾏，运⾏指⽰灯1HL2亮（配料秤故障时候此灯闪烁），通过现场调速旋钮1RP使变频器输出电流变化且现场电机转速也变化，在运⾏过程中发现跑偏应按下停⽌按钮1SB2停⽌⽪带调整，也可以开机调整。

中控开机⼀般讲转换开关打到中控位置即可，⾯板的备妥灯必须是亮着，不然代表中控⽆法开机或者此灯损坏。

三、参数的设定和称重给料机的标定1、仪表参数的标定：在运⾏⼀段时间⽪带趋于稳定后，可对MT3105仪表参数设定，如输⼊仪表⼩数点位置、秤的单位、容量、传感器容量及灵敏度、⽪带⼀周长度等参数。

初次使⽤需要输⼊原始参数，正常使⽤中⼀般不需要随意改动。

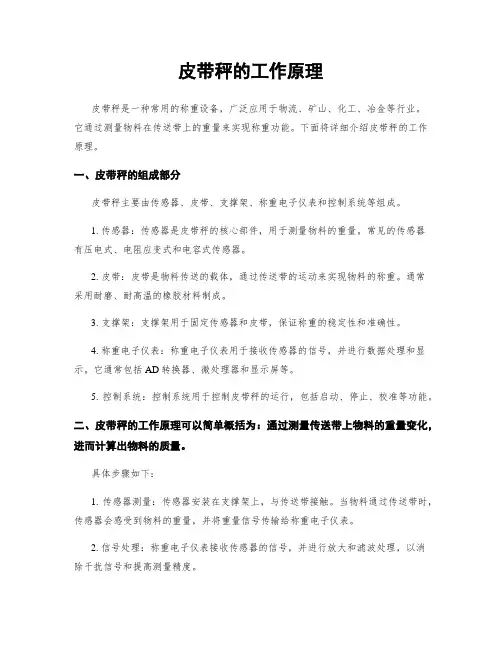

皮带秤的工作原理皮带秤是一种常用的称重设备，广泛应用于物流、矿山、化工、冶金等行业。

它通过测量物料在传送带上的重量来实现称重功能。

下面将详细介绍皮带秤的工作原理。

一、皮带秤的组成部分皮带秤主要由传感器、皮带、支撑架、称重电子仪表和控制系统等组成。

1. 传感器：传感器是皮带秤的核心部件，用于测量物料的重量。

常见的传感器有压电式、电阻应变式和电容式传感器。

2. 皮带：皮带是物料传送的载体，通过传送带的运动来实现物料的称重。

通常采用耐磨、耐高温的橡胶材料制成。

3. 支撑架：支撑架用于固定传感器和皮带，保证称重的稳定性和准确性。

4. 称重电子仪表：称重电子仪表用于接收传感器的信号，并进行数据处理和显示。

它通常包括AD转换器、微处理器和显示屏等。

5. 控制系统：控制系统用于控制皮带秤的运行，包括启动、停止、校准等功能。

二、皮带秤的工作原理可以简单概括为：通过测量传送带上物料的重量变化，进而计算出物料的质量。

具体步骤如下：1. 传感器测量：传感器安装在支撑架上，与传送带接触。

当物料通过传送带时，传感器会感受到物料的重量，并将重量信号传输给称重电子仪表。

2. 信号处理：称重电子仪表接收传感器的信号，并进行放大和滤波处理，以消除干扰信号和提高测量精度。

3. 数据计算：经过信号处理后，称重电子仪表会根据传感器的信号计算出物料的质量。

通常采用质量传递比例法或质量流量法进行计算。

4. 数据显示：计算结果会显示在称重电子仪表的显示屏上，以便操作人员实时了解物料的质量。

5. 控制功能：控制系统可以根据需要对皮带秤进行启动、停止、校准等操作，以确保称重的准确性和稳定性。

三、皮带秤的优势和应用1. 高精度：皮带秤可以实现较高的称重精度，通常可以达到0.1%~0.5%。

2. 宽量程：皮带秤适用于不同质量范围的物料称重，可以满足不同行业的需求。

3. 自动化程度高：皮带秤可以与自动化生产线相结合，实现自动称重和数据传输。

4. 可靠性强：皮带秤采用耐磨、耐高温的材料制成，具有较强的耐用性和可靠性。

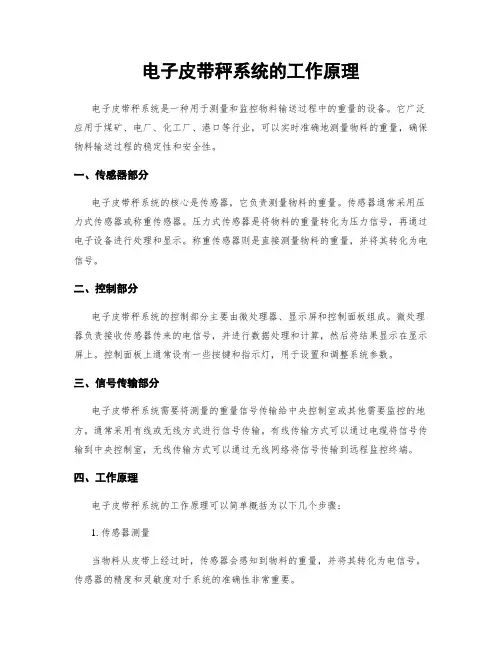

电子皮带秤系统的工作原理电子皮带秤系统是一种用于测量和监控物料输送过程中的重量的设备。

它广泛应用于煤矿、电厂、化工厂、港口等行业，可以实时准确地测量物料的重量，确保物料输送过程的稳定性和安全性。

一、传感器部分电子皮带秤系统的核心是传感器，它负责测量物料的重量。

传感器通常采用压力式传感器或称重传感器。

压力式传感器是将物料的重量转化为压力信号，再通过电子设备进行处理和显示。

称重传感器则是直接测量物料的重量，并将其转化为电信号。

二、控制部分电子皮带秤系统的控制部分主要由微处理器、显示屏和控制面板组成。

微处理器负责接收传感器传来的电信号，并进行数据处理和计算，然后将结果显示在显示屏上。

控制面板上通常设有一些按键和指示灯，用于设置和调整系统参数。

三、信号传输部分电子皮带秤系统需要将测量的重量信号传输给中央控制室或其他需要监控的地方。

通常采用有线或无线方式进行信号传输。

有线传输方式可以通过电缆将信号传输到中央控制室，无线传输方式可以通过无线网络将信号传输到远程监控终端。

四、工作原理电子皮带秤系统的工作原理可以简单概括为以下几个步骤：1. 传感器测量当物料从皮带上经过时，传感器会感知到物料的重量，并将其转化为电信号。

传感器的精度和灵敏度对于系统的准确性非常重要。

2. 信号处理传感器传来的电信号会经过微处理器进行处理和计算。

微处理器会根据预设的参数和算法，将电信号转化为物料的实际重量，并进行校准和修正。

3. 数据显示微处理器将计算得到的物料重量结果显示在显示屏上。

显示屏通常会显示当前的物料重量、累计的物料重量、速度等信息。

操作员可以通过观察显示屏上的数据，实时监控物料的输送情况。

4. 数据传输电子皮带秤系统通常需要将测量的重量数据传输给中央控制室或其他监控终端。

通过有线或无线方式，将数据传输给监控系统，以便进行数据分析、报表生成和远程监控。

五、优势和应用电子皮带秤系统相比传统的机械皮带秤具有以下优势：1. 高精度：电子皮带秤系统采用先进的传感器和数据处理技术，可以实现高精度的重量测量，提高了测量的准确性。

皮带秤的原理和构造皮带秤是一种常见的称重装置，广泛应用于工业生产、物流运输、粮食加工等领域。

其原理和构造相对简单，下面我将详细介绍。

皮带秤的原理是基于物体在重力作用下的称重原理。

当物体放置在皮带上时，物体的重量会使皮带产生弯曲，并改变皮带传感器的输出信号。

通过对皮带传感器输出信号的处理和计算，可以得到物体的重量。

皮带秤的构造主要包括皮带系统、传感器系统、控制系统和显示系统。

首先是皮带系统。

皮带系统由皮带、轧辊和传动装置组成。

皮带是承载物体重量的关键部分，通常由橡胶、聚氨酯等材料制成，具有较高的耐磨性和承载能力。

轧辊用于支撑和引导皮带的运动，通常由金属材料制成，具有较高的强度和稳定性。

传动装置可以通过电机驱动皮带的移动，其设计应该能够实现稳定而均匀的皮带运动。

其次是传感器系统。

传感器系统主要用于检测和测量皮带的变形，从而获得物体的重量信息。

常用的传感器包括负荷传感器和皮带张力传感器。

负荷传感器通常是一种弹性材料制成的弯曲梁，当物体施加在其上时，弯曲梁会产生一定的变形，通过检测变形的程度可以推算出物体的重量。

皮带张力传感器则是通过检测皮带传感器上的张力变化来测量物体的重量。

这些传感器将输出的电信号进行放大和处理，然后传输给控制系统进行分析和计算。

控制系统是皮带秤的核心部分。

它主要负责接收和处理传感器系统的信号，并进行相关的数学计算以获得物体的精确重量。

控制系统通常包括微处理器、数据处理模块和控制算法等。

微处理器负责接收传感器系统的信号，然后通过数据处理模块将信号转化为物体的重量数据，并参考预先设定的标定参数进行精确计算。

控制算法则是通过统计学方法对传感器输出的数据进行滤波、校正和修正等，以提高测量的精确度和稳定性。

最后是显示系统。

显示系统主要用于将物体的重量信息显示出来，方便操作人员观察和记录。

通常采用数码显示器或液晶显示器来显示物体的重量，并有相应的操作界面和功能键，方便人们使用和设置。

总结起来，皮带秤的原理是利用重力作用下物体的称重特性，通过对皮带传感器输出信号的处理和计算，可以获得物体的重量信息。

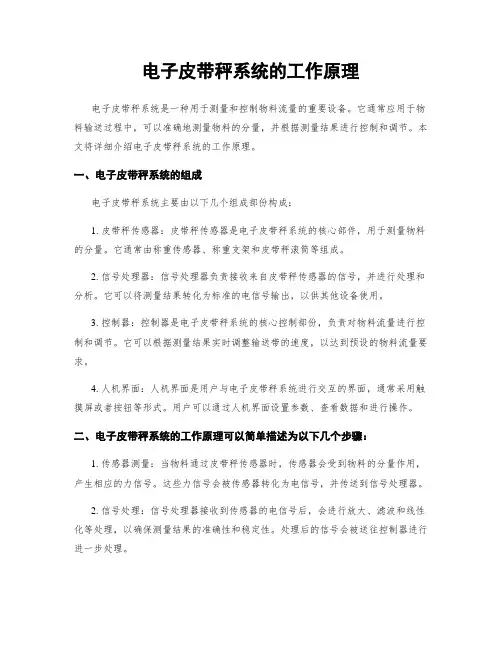

电子皮带秤系统的工作原理电子皮带秤系统是一种用于测量和控制物料流量的重要设备。

它通常应用于物料输送过程中，可以准确地测量物料的分量，并根据测量结果进行控制和调节。

本文将详细介绍电子皮带秤系统的工作原理。

一、电子皮带秤系统的组成电子皮带秤系统主要由以下几个组成部份构成：1. 皮带秤传感器：皮带秤传感器是电子皮带秤系统的核心部件，用于测量物料的分量。

它通常由称重传感器、称重支架和皮带秤滚筒等组成。

2. 信号处理器：信号处理器负责接收来自皮带秤传感器的信号，并进行处理和分析。

它可以将测量结果转化为标准的电信号输出，以供其他设备使用。

3. 控制器：控制器是电子皮带秤系统的核心控制部份，负责对物料流量进行控制和调节。

它可以根据测量结果实时调整输送带的速度，以达到预设的物料流量要求。

4. 人机界面：人机界面是用户与电子皮带秤系统进行交互的界面，通常采用触摸屏或者按钮等形式。

用户可以通过人机界面设置参数、查看数据和进行操作。

二、电子皮带秤系统的工作原理可以简单描述为以下几个步骤：1. 传感器测量：当物料通过皮带秤传感器时，传感器会受到物料的分量作用，产生相应的力信号。

这些力信号会被传感器转化为电信号，并传送到信号处理器。

2. 信号处理：信号处理器接收到传感器的电信号后，会进行放大、滤波和线性化等处理，以确保测量结果的准确性和稳定性。

处理后的信号会被送往控制器进行进一步处理。

3. 测量计算：控制器接收到信号处理器传来的信号后，会根据预设的参数和算法进行计算。

它会根据测量结果判断当前物料流量是否符合要求，并根据需要进行调节。

4. 控制输出：根据测量计算的结果，控制器会通过控制输出端口调整输送带的速度。

如果物料流量过大，控制器会减小输送带的速度；如果物料流量过小，控制器会增大输送带的速度。

通过不断调整输送带的速度，控制器可以实现对物料流量的精确控制。

5. 数据显示：电子皮带秤系统通常会在人机界面上显示实时的测量数据和运行状态。

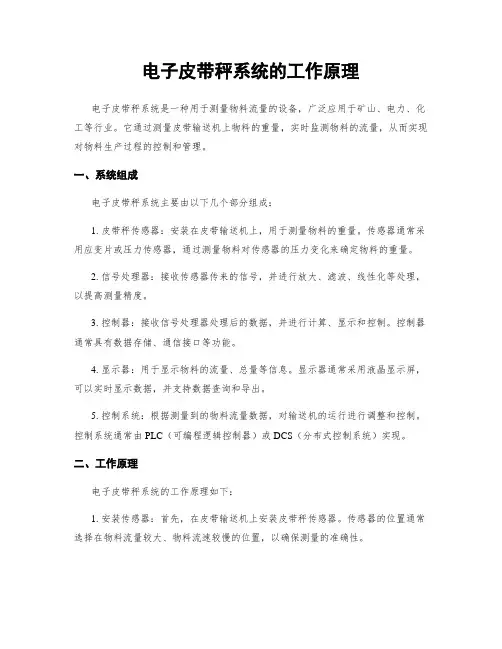

电子皮带秤系统的工作原理电子皮带秤系统是一种用于测量物料流量的设备，广泛应用于矿山、电力、化工等行业。

它通过测量皮带输送机上物料的重量，实时监测物料的流量，从而实现对物料生产过程的控制和管理。

一、系统组成电子皮带秤系统主要由以下几个部分组成：1. 皮带秤传感器：安装在皮带输送机上，用于测量物料的重量。

传感器通常采用应变片或压力传感器，通过测量物料对传感器的压力变化来确定物料的重量。

2. 信号处理器：接收传感器传来的信号，并进行放大、滤波、线性化等处理，以提高测量精度。

3. 控制器：接收信号处理器处理后的数据，并进行计算、显示和控制。

控制器通常具有数据存储、通信接口等功能。

4. 显示器：用于显示物料的流量、总量等信息。

显示器通常采用液晶显示屏，可以实时显示数据，并支持数据查询和导出。

5. 控制系统：根据测量到的物料流量数据，对输送机的运行进行调整和控制。

控制系统通常由PLC（可编程逻辑控制器）或DCS（分布式控制系统）实现。

二、工作原理电子皮带秤系统的工作原理如下：1. 安装传感器：首先，在皮带输送机上安装皮带秤传感器。

传感器的位置通常选择在物料流量较大、物料流速较慢的位置，以确保测量的准确性。

2. 传感器测量：当物料通过传感器时，传感器会受到物料的压力作用，产生相应的信号。

这些信号会被传送给信号处理器进行处理。

3. 信号处理：信号处理器会对传感器的信号进行放大、滤波、线性化等处理，以提高测量的准确性和稳定性。

处理后的信号会被发送给控制器。

4. 数据处理和显示：控制器接收到信号处理器发送的数据后，会进行计算和处理。

它会根据传感器测量到的物料重量和时间，计算出物料的流量和总量，并将结果显示在显示器上。

5. 控制和管理：控制器还可以与控制系统进行通信，根据测量到的物料流量数据，对输送机的运行进行调整和控制。

例如，当物料流量过大或过小时，控制器可以自动调整输送机的速度，以保持物料流量在设定的范围内。

三、优势与应用电子皮带秤系统具有以下优势：1. 高精度：传感器和信号处理器的精确度高，可以实现对物料流量的准确测量。

电子皮带秤工作原理电子皮带秤是一种常用的称重设备，广泛应用于物料输送和称重过程中。

它通过测量物料在传送带上的重量来实现称重功能。

本文将详细介绍电子皮带秤的工作原理。

1. 传感器电子皮带秤的核心部件是传感器，它主要用于测量物料在传送带上的重量。

传感器通常采用应变片、压力传感器或称重传感器等技术，能够将物料的重量转化为电信号。

2. 皮带传送系统电子皮带秤的工作需要依靠传送带进行物料的输送。

传送带通常由驱动装置、滚筒和托辊等组成。

驱动装置通过电机驱动传送带的运转，滚筒和托辊则起到支撑和导向物料的作用。

3. 称重装置电子皮带秤的称重装置安装在传送带的下方，用于测量物料的重量。

称重装置通常由称重传感器和称重电子设备组成。

称重传感器安装在传送带的支撑架上，当物料通过时，传感器会受到物料的压力，进而产生应变，将应变转化为电信号。

称重电子设备会接收传感器的信号，并进行数据处理和计算，最终得出物料的重量。

4. 信号处理与显示电子皮带秤的信号处理和显示部分通常由微处理器、显示屏和控制面板组成。

微处理器用于接收和处理称重装置传来的信号，并进行数据处理、校准和校正，确保称重结果的准确性。

显示屏用于显示物料的重量，通常以数字形式呈现。

控制面板则用于设置参数、调整称重范围和进行故障诊断等操作。

5. 数据记录与输出电子皮带秤通常具备数据记录和输出功能，可以将称重数据保存和输出给上位系统进行进一步处理。

数据记录可以通过内置存储器或外部存储设备实现，可以记录每次称重的时间、重量和其他相关信息。

数据输出可以通过串口、以太网或无线通信等方式实现，方便与其他设备或系统进行数据交互。

总结：电子皮带秤通过传感器测量物料在传送带上的重量，利用称重装置将物料的重量转化为电信号，并通过信号处理和显示部分进行数据处理和显示。

它具备数据记录和输出功能，方便与其他设备或系统进行数据交互。

电子皮带秤的工作原理简单明了，准确可靠，广泛应用于物料输送和称重领域。

一、电子皮带秤1.电子皮带秤的结构电子皮带秤一般由六大部件组成，如图：电子皮带秤的结构物料在输送状态下,皮带秤的称重是利用称重传感器和测速传感把皮带上通过的物料重量与皮带速度转换成电信号。

现场放大器对两组信号进行适当处理,输送给主控制计算机进行积算、调节、控制等。

最后从显示器给出称重累计结果。

这是皮带秤自动、连续累计称重的过程。

方框图见图。

皮带秤方框图1.称重原理皮带秤是对散状物料自动地连续、累计称量的计量器具。

连续、自动称重是皮带秤的主要特点。

为了测行运动皮带上单位长度的瞬时流量,某一段距离的物料重量,或一段时间和一段距离的累积重量。

这些量在理论上的计算,可用积分法和累加法两种数学模式来演算。

积分法输送机输送物料时,主控机连续测量皮带上每单位长度的载荷值q(kg/m)并与皮带在同一时刻的速度u(m/s)相乘,测得结果为物料的瞬时流量q•v(kg/s)。

因物料输送的不均匀性和皮带速度随时间变化,所以在T时间间隔的累计流量可以用以下积分式表示。

式中:w—T时间间隔的物料累计量kg或t;T—物料通过秤的时间S或h;q(t)—皮带单位长度上的物料重量kg/m;u(t)—物料在皮带上的运行速度m/S。

(注:按习惯将重量称为“Kg”,而未用“Kgf’’)累加法输送机输送物料时,我们约定每当皮带运行一段距离t时,累加器作一次称料重量的累加q,在一段时间内,皮带运行了n倍1的距离,累加器则有n次被称物料重量的累加w。

即:2.称重技术的发展及分类（1）称重技术的发展皮带秤起源于19世纪末、西方工业发展时期。

它的称重原理最早来源于斗式输送机对散料连续自动称重的装置。

这种装置于1880年获得了计量许可。

1908年在英国公布了第一个皮带秤的专利。

1970年由英国制订了一个自动秤的检定规程。

二次大战后,尤其是近三十年来,由于传感器制造工艺和电子技术的飞速发展,给整个称重技术注入了新的血液,激发了活力,为提高皮带秤的计量性能创造了有利条件。

皮带秤的工作原理皮带秤是一种常用的重量测量设备，广泛应用于物料输送过程中的称重环节。

它通过测量物料在传送带上的重量来实现对物料重量的准确计量。

下面将详细介绍皮带秤的工作原理。

1. 皮带传送系统：皮带秤的工作原理首先涉及到皮带传送系统。

皮带传送系统由驱动装置、传送带和支撑架组成。

驱动装置通过电动机等动力装置带动传送带运行，传送带负责将物料从起点输送到终点。

2. 皮带秤结构：皮带秤通常由称重传感器、皮带秤控制器和显示器组成。

称重传感器位于传送带下方，用于测量物料的重量。

皮带秤控制器接收传感器的信号，并进行数据处理和控制。

显示器用于显示物料的重量信息。

3. 称重传感器：称重传感器是皮带秤的核心部件，用于测量物料的重量。

常见的称重传感器有压力传感器、应变传感器和振动传感器等。

这些传感器安装在传送带下方的支撑架上，当物料经过时，传感器会受到物料的压力或振动，从而测量出物料的重量。

4. 皮带秤控制器：皮带秤控制器是皮带秤的核心控制部件，负责接收传感器的信号，并进行数据处理和控制。

它通常具有高精度的模拟/数字转换功能，能够将传感器信号转换为数字信号进行处理。

控制器还可以根据预设的参数进行自动校准和调整，确保测量结果的准确性和稳定性。

5. 数据处理和显示：皮带秤控制器将测量到的重量数据进行处理，包括单位转换、数据校正和数据存储等。

处理后的数据可以通过显示器显示出来，供操作人员实时监测。

同时，控制器还可以通过通信接口将数据传输给上位机或其他外部设备，实现数据的远程监控和管理。

6. 工作流程：皮带秤的工作流程如下：- 物料进入传送带，并通过传送带运行到称重传感器下方。

- 称重传感器测量物料的重量，并将信号传输给皮带秤控制器。

- 皮带秤控制器接收传感器信号，进行数据处理和校正，并将结果显示在显示器上。

- 操作人员可以实时监测物料的重量信息，并根据需要进行相应的控制和调整。

7. 优势和应用：皮带秤具有以下优势：- 高精度：皮带秤可以实现对物料重量的高精度测量，满足工业生产中对精确称重的需求。

电子皮带秤工作原理电子皮带秤是一种用于连续称重和计量物料流的设备。

它通常被广泛应用于矿山、电力、冶金、化工等行业中，用于测量物料的质量和流量。

下面将详细介绍电子皮带秤的工作原理。

1. 传感器电子皮带秤的核心部件是传感器。

传感器通常由负载传感器和速度传感器组成。

负载传感器用于测量物料的重量，速度传感器用于测量物料的运动速度。

这些传感器将测量到的数据转化为电信号，并传输给控制系统。

2. 皮带秤结构电子皮带秤由皮带、称重装置、传感器和控制系统组成。

皮带是用于传送物料的载体，称重装置安装在皮带上，用于测量物料的重量。

传感器与称重装置相连，用于检测物料的重量和运动速度。

控制系统接收传感器的信号，并进行数据处理和控制。

3. 称重原理电子皮带秤的称重原理基于牛顿第二定律，即质量乘以加速度等于物体所受的力。

在皮带秤中，物料的重量通过负载传感器测量。

当物料通过称重装置时，负载传感器会受到物料的压力，从而产生应变。

根据应变的大小，可以计算出物料的重量。

4. 速度测量原理电子皮带秤中的速度传感器用于测量物料的运动速度。

通常使用非接触式的速度传感器，如激光测距仪或编码器。

速度传感器会测量物料通过皮带的时间和距离，从而计算出物料的运动速度。

5. 数据处理和控制电子皮带秤的控制系统接收传感器的信号，并进行数据处理和控制。

它会将测量到的物料重量和运动速度数据进行计算和分析，从而得出物料的质量和流量。

控制系统还可以根据设定的参数，对物料进行控制，如调整物料的流量、报警等。

6. 精度和误差电子皮带秤的精度是衡量其性能的重要指标。

精度受到多种因素的影响，如传感器的准确性、皮带的运动稳定性、环境条件等。

为了提高精度，可以采用校准和校验等方法。

误差是指测量结果与真实值之间的差异，常见的误差源包括传感器漂移、环境干扰等。

为了减小误差，可以采用补偿和滤波等技术。

总结：电子皮带秤是一种用于连续称重和计量物料流的设备。

它通过传感器测量物料的重量和运动速度，并通过控制系统进行数据处理和控制。

皮带秤的工作原理皮带秤是一种常见的工业称重设备，广泛应用于物料输送和称重过程中。

它通过皮带传送带上的物料重量来实现称重功能。

下面将详细介绍皮带秤的工作原理。

一、皮带秤的组成结构皮带秤主要由皮带传送带、称重传感器、电子秤控制系统和显示器等部分组成。

1. 皮带传送带：皮带传送带是皮带秤的核心部件，用于输送物料。

它一般由橡胶制成，具有一定的弹性和耐磨性。

2. 称重传感器：称重传感器用于测量物料的重量。

它一般安装在皮带传送带的支撑架上，通过测量传感器的变形来确定物料的重量。

3. 电子秤控制系统：电子秤控制系统是皮带秤的核心控制部分，用于接收称重传感器的信号并进行数据处理和显示。

它一般由微处理器、模数转换器和显示器等组成。

二、皮带秤的工作原理皮带秤的工作原理可以分为以下几个步骤：1. 物料输送：当物料被放置在皮带传送带上时，传送带会开始运行，将物料从起点输送到终点。

2. 称重传感器测量：在物料输送过程中，称重传感器安装在皮带传送带的支撑架上，通过测量传感器的变形来测量物料的重量。

当物料通过传感器时，传感器会受到物料重量的作用而发生变形。

3. 信号传输：称重传感器测量到的物料重量信息会通过电缆传输给电子秤控制系统。

4. 数据处理和显示：电子秤控制系统接收到称重传感器的信号后，会进行数据处理，将物料重量转换为数字信号，并通过显示器显示出来。

同时，电子秤控制系统还可以进行数据记录、报警等功能。

5. 控制操作：根据实际需求，电子秤控制系统可以与其他设备进行联动，实现自动控制操作，如自动停机、报警等。

三、皮带秤的优势和应用领域皮带秤具有以下优势：1. 高精度：皮带秤采用称重传感器进行测量，具有较高的称重精度，可以满足精确称重的要求。

2. 高效率：皮带秤能够实现物料的连续输送和称重，提高工作效率。

3. 自动化控制：皮带秤可以与其他设备进行联动，实现自动化控制操作，减少人工干预。

4. 广泛应用：皮带秤适用于各种物料的称重，广泛应用于矿山、电力、化工、建材等行业。

电子皮带秤工作原理电子皮带秤是一种用于连续称重的设备，广泛应用于物料输送系统中。

它能够准确测量物料在输送过程中的重量，并实时反馈给控制系统。

本文将详细介绍电子皮带秤的工作原理及其组成部分。

1. 工作原理概述电子皮带秤的工作原理基于负载传感器和称重传感器的测量。

当物料通过皮带输送机时，皮带上的负载会作用在负载传感器上，通过称重传感器测量得到物料的重量。

这些重量数据会被传送到控制系统，用于监测和控制物料的输送过程。

2. 组成部分电子皮带秤主要由以下几个组成部分构成：2.1 皮带输送机皮带输送机是电子皮带秤的基础设备，用于将物料从一个地方输送到另一个地方。

它通常由输送带、驱动装置和支撑结构组成。

物料在输送过程中会经过电子皮带秤，从而实现重量的测量。

2.2 负载传感器负载传感器是电子皮带秤的核心部件之一，用于测量物料对皮带的负载。

它通常采用应变片、压阻传感器或压电传感器等技术原理，将物料的重量转化为电信号。

负载传感器的安装位置通常在皮带支撑结构上，以保证测量的准确性和稳定性。

2.3 称重传感器称重传感器是负载传感器的扩展部分，用于将负载传感器测量到的电信号转化为标准的重量数值。

称重传感器通常采用模拟或数字信号转换技术，将电信号转化为可读取的重量数值。

这些重量数据可以通过接口传送给控制系统，以实现对物料输送过程的监测和控制。

2.4 控制系统控制系统是电子皮带秤的核心部分，用于接收并处理来自称重传感器的重量数据。

控制系统通常由计算机、PLC或其他控制设备组成，具备数据处理、显示和通信功能。

它可以实时监测物料的重量，并根据设定的参数进行控制和调整，以确保物料输送过程的准确性和稳定性。

3. 工作流程电子皮带秤的工作流程一般包括以下几个步骤：3.1 物料输送物料从起点处通过皮带输送机开始被输送。

在输送过程中，物料会经过电子皮带秤的测量区域。

3.2 重量测量当物料通过电子皮带秤的测量区域时，负载传感器会受到物料负载的作用，并将其转化为电信号。

皮带秤教程一：秤架结构皮带秤体主要包括：机架、料斗(或预给料机)、拖动装置、称重传感器、卸料罩、自动张紧器、内外清扫装置、模拟标定器等。

1- 卸料罩 2- 模拟标定器 3- 称量框架 4- 导流挡板 5- 机架 6- 料斗 7- 张紧装置 8- 内清扫装置 9- 导向纠偏装置 10- 接线 11- 环型皮带 12- 称重传感器 13- 外清扫装置 14- 传动装置二：工作原理1.称重传感器检测称量托辊所受到的力 Q，将其成比例地转换成电信号送入称重控制仪，处理和运算后，得到皮带上单位长度的料重值 q (kg/m) 和称重柜架上的皮带载荷值。

用速度传感器测得的带速脉冲信号或者采用变频器中输出的脉冲频率信号 (替代速度信号) 送入称重控制仪，进行数据处理变换后，即可得到带速信号 V (m/s) 。

瞬时流量 I (Kg/s)即为： I=q*V (kg/s)将瞬时流量 I (Kg/s)在称重控制仪内累计积分，即可得到积分时间内输送的物料累计重量。

2.由： I 值(瞬时流量)物料流量是由皮带上的载荷和皮带速度决定的，控制皮带速度 V (调速秤) 或者控制皮带载荷值 Q (恒速秤) 均可控制给料流量。

定量给料机在运行过程中，不断将实际流量 I 与给料设定值 P 比较，其偏差经称重控制仪运算后，输出偏差控制量，由变频器调节减速电机转速，即调整皮带速度，或者控制预给料机调整给料量，使物料流量 I 值接近给料设定值 P，且保持不变，达到定量给料的目的。

三：控制仪表1.信号灯：● 电源正常 (绿色)灯熄灭，应检查：上电？指示灯损坏？仪表损坏？●仪表准备就绪 (绿色)灯熄灭或闪烁：仪表有故障，系统停止工作。

●故障事件报警 (红色)灯闪烁；系统有故障事件，若未即时排除，仪表将停止工作。

●流量极小值(MIN) ●流量极大值(MAX)(红色)。

(红色)。

2.仪表按键功能3.系统菜单列表：仪表的启动仪表的停止累积计数器复位调用系统主菜单功能选择键：预选下部显示的条目删除键：删除输入值或确认事件信息中止键：中断输入或退出系统子菜单预备输入键：准备输入或选择新的数值回车键：确认输入数字键：输入参数值符号与小数点~Display EventsDisplay CheckStop/Start PrefeederService ValuesVolumetric/GravimetricVolum SynchronousStop/Start Keyb, ModeSelect Bacth>0:Zero SetStop/Start EasProgrammingCalibra FunctionsPrint FMZ四．维护：1 ，稳重传感器：(显示事件)(显示检查)(停止/启动预给料机) (服务数值)( 体积/测重)( 体积同步)(停止/启动键盘模式) (批量操作)(零点设置)(停止/启动 D0 输出) (程序参数)(校验标定)(打印计数器值)1>.清除承重螺杆端头与受力柱上钢球之间的灰尘杂物；2>. 检查传感器安装模块底部限位保护螺钉，与传感器受力杆底面之间的间隙，应在 40um 左右。

电子皮带秤工作原理电子皮带秤是一种常用于工业生产中的称重设备，它能够准确测量物料在运输过程中的分量。

本文将详细介绍电子皮带秤的工作原理。

一、概述电子皮带秤由传感器、称重控制器、显示器等组成。

其工作原理基于压力传感技术和电子称重技术。

二、工作原理1. 传感器电子皮带秤的传感器通常采用称重传感器。

称重传感器是一种能够将物料分量转化为电信号的装置。

它通常由应变片、弹簧、传感器壳体等组成。

当物料通过皮带传输时，物料的分量作用在传感器上，使得弹簧发生变形，应变片受到应力，从而产生电信号。

2. 称重控制器称重控制器是电子皮带秤的核心部件，负责接收传感器产生的电信号，并进行处理和计算。

其主要功能包括：- 采集传感器信号：称重控制器通过摹拟转换器将传感器产生的摹拟信号转化为数字信号，以便进行后续处理。

- 数据处理：称重控制器对传感器信号进行放大、滤波和线性化处理，以提高测量精度和稳定性。

- 分量计算：称重控制器根据传感器信号和预设参数，计算物料的分量，并实时显示在显示器上。

- 数据存储和传输：称重控制器可以将测量数据存储在内部存储器中，并通过通信接口传输给上位机或者其他设备。

3. 显示器电子皮带秤的显示器用于实时显示物料的分量。

显示器通常采用液晶显示屏，可以显示数字或者图形。

通过显示器，操作员可以直观地了解物料的分量情况。

三、工作流程1. 校准在使用电子皮带秤之前，需要进行校准操作。

校准是通过给定的已知分量，调整称重控制器的参数，使其能够准确测量物料的分量。

2. 传感器信号采集当物料通过皮带传输时，传感器受到物料分量的作用，产生相应的电信号。

称重控制器通过摹拟转换器将传感器信号转化为数字信号，并进行放大、滤波和线性化处理。

3. 分量计算称重控制器根据传感器信号和预设参数，计算物料的分量。

预设参数包括皮带速度、传感器灵敏度、皮带长度等。

分量计算结果将实时显示在显示器上。

4. 数据存储和传输称重控制器可以将测量数据存储在内部存储器中，并通过通信接口传输给上位机或者其他设备。

电子皮带秤工作原理和组成电子皮带秤系统的工作原理称重给料机将经过皮带上的物料，通过称重秤架下的称重传感器进行检测重量，以确定皮带上的物料重量；装在尾部滚筒或旋转设备上的数字式测速传感器，连续测量给料速度，该速度传感器的脉冲输出正比于皮带速度；速度信号与重量信号一起送入皮带给料机控制器，产生并显示累计量/瞬时流量。

给料控制器将该流量与设定流量进行比较,由控制器输出信号控制变频器调速，实现定量给料的要求（如图1）。

可由上位PC机设定各种相关参数，并与PLC实现系统的自动控制。

它可以采用两种运行方式：自动方式和半自动/手动方式。

自动方式图1：称重给料机工作原理示意图通过在工控机上选择的预先编好的配方，配方确定后启动系统。

配料系统根据配方的设定自动控制各配料给料机运行。

Ø 半自动方式/手动方式由人工在控制器上设定配方的配比，手动启动控制器，BW500积算仪控制变频器和称重式给料机加料。

2.1.2 系统的组成图2：称重给料机的组成示意图称重给料机系统主要包括：秤架（包括安装支架）、称重传感器、速度传感器、手动挂码校验装置、防跑偏措施、头部刮板、内清扫、拉紧装置、配料秤的密封罩、支撑架、胶带、托辊、辊筒、结构件(卸料端带有衬板的卸料漏斗、拖料端带拖料漏斗及手动调节门等)、变频调速电机、接线盒及连接电缆（称重传感器之间）、通讯连接设施（称重给料机系统）、数字显示表、标定及调校设施、成套仪表盘等（如图2）。

称重给料机的核心部分是皮带秤（如图3）。

皮带秤的主要组成由秤架、积算仪和速度传感器组成；而称重给料机系统的结构特点和精度主要由皮带秤的设计结构决定。

图3：皮带秤是称重给料机的核心部分2.2 技术特点称重给料机在皮带秤的秤架结构、积算仪以及称重给料机的整体设计上都具有它的特点。

WF1200系列给料机使用的是MSI直接承重式秤架结构和BW500积算仪，这种秤秤架结构简化了称重给料机的称重结构, 降低称重系统的无效载荷, 提供合适的量程和灵敏度, 对于小流量称重有独特的优势。

电子皮带秤工作原理电子皮带秤是一种常用于物料称重的装置，广泛应用于各种工业领域。

它通过测量物料在皮带上的分量来实现称重功能。

本文将详细介绍电子皮带秤的工作原理及其组成部份。

1. 工作原理电子皮带秤的工作原理基于重力和电子技术。

当物料通过皮带传送时，皮带会受到物料的重力作用而产生弯曲。

电子皮带秤通过测量皮带的弯曲程度来确定物料的分量。

2. 组成部份电子皮带秤主要由以下几个组成部份构成：2.1 皮带传送系统：包括驱动装置、皮带和支承装置。

驱动装置用于驱动皮带传送物料，皮带则负责将物料从一个位置传送到另一个位置，支承装置用于支撑皮带。

2.2 称重传感器：用于测量皮带的弯曲程度，并将其转化为电信号。

称重传感器通常采用应变片或者压力传感器等技术，能够精确地测量物料的分量。

2.3 信号处理器：接收称重传感器传输的电信号，并进行放大、滤波和数字化处理。

信号处理器能够将传感器测量到的物料分量转化为数字信号，并提供给显示器或者控制系统使用。

2.4 显示器：用于显示物料的分量信息。

显示器通常采用液晶显示屏或者LED 显示屏，能够直观地显示物料的称重结果。

2.5 控制系统：用于控制电子皮带秤的工作状态。

控制系统可以根据需求进行自动或者手动控制，能够实现称重过程的自动化管理。

3. 工作流程电子皮带秤的工作流程如下：3.1 物料进料：物料通过进料口进入皮带传送系统。

3.2 皮带传送：驱动装置启动，驱动皮带将物料从进料口传送到出料口。

3.3 称重测量：称重传感器测量皮带的弯曲程度，并将其转化为电信号。

3.4 信号处理：信号处理器接收传感器的电信号，并进行放大、滤波和数字化处理。

3.5 显示结果：处理后的信号通过显示器显示物料的分量信息。

3.6 控制输出：根据需要，控制系统可以将称重结果输出给其他设备或者进行进一步的处理。

4. 优势和应用领域电子皮带秤具有以下优势：4.1 高精度：电子皮带秤能够实现高精度的称重，通常可以达到0.1%的精度要求。
