Verilog设计进阶

综合过程
可综合的设计中应注意
➢ 不使用初始化语句；不使用带有延时的描述；不使用循环次数不确定的循环语句，如forever，while等。 ➢ 应尽量采用同步方式设计电路。除非是关键路径的设计，一般不采用调用门级元件来描述设计的方法，建议采用行为语句来完成设计。 ➢ 用always过程块描述组合逻辑，应在敏感信号列表中列出块中出现的所有输入信号。
2. ZigBee特性
9 9）数据传输可靠 ZigBee的媒质传入控制层（MAC层）采用talk-whenready的碰撞避免机制。在这种完全确认的数据传输机制下，当有数据传送需求时则立刻发送，发送的每个数据分组都必须等待接收方的确认消息，并进行确认信息回复。若没有得到确认信息的回复就表示发生了冲突，将重传一次。采用这种方法可以提高系统信息传送的可靠性。ZigBee为需要固定带宽的通信业务预留了专用时隙，
为2美元。
3）低速率
3
ZigBee工作在20～250kbps的速率，分别提供250 kbps(2.4GHz)、
40kbps(915 MHz)和20kbps(868 MHz)的原始数据吞吐率，满足低速率传输数
据的应用需求。
第五章
5.1ZigBee介绍
5.1.1 什么是ZigBee
2. ZigBee特性
Zigbee是一种新兴的短距离、低速率无线网络技术，它
是一种介于无线标记技术和蓝牙之间的技术方案。它有自
己的无线电标准，在数千个微小的传感器之间相互协调实
第五章
5.1ZigBee介绍
5.1.1 什么是ZigBee
2. ZigBee特性
1）低功耗
1 在工作模式下，ZigBee技术的传输速率低，传输数据量很小，因此信号的收发时间很短。其次，在非工作模式情况下，ZigBee的节点处于休眠状态。设备搜索延迟一般为30ms，休眠激活时延为 15ms，活动设备接入信道时延为15 ms。由于工作时间较短，收发信息功耗较低且采用了休眠模式，使得ZigBee节点非常省电。ZigBee 节点的电池工作时间可以长达6个月到2年左右，对于某些占空比（工作时间/（工作时间+休眠时间））小于1%的应用，电池的寿命甚至可以超过十年。相比较蓝牙仅能工作数周，WIFI仅可工作数小时。

verilog三段式

verilog三段式
Verilog的三段式（Three-Level Hierarchy）是一种组织和设计Verilog代码的结构方法，它将代码分成三个级别，以实现模块化和可重用性。

这些级别分别是顶层（Top-level）、中层（Intermediate-level）和底层（Low-level），每个级别都有不同的功能和目的。

1.顶层（Top-level）：顶层是整个设计的最高级别，它组织和
连接所有的模块，包括顶层模块和其它外部模块。

在这个层次上，你可以定义主要的模块和其它全局信号，处理模块之间的接口和通信。

通常，顶层模块是设计的入口点，在这里实例化和连接所有的子模块。

2.中层（Intermediate-level）：中层是中间级别的模块，它们被
实例化在顶层模块中使用。

这些模块可以是包含顶层模块的主要子模块，也可以是一些复杂的功能模块。

在中层模块中，你可以定义局部信号和局部逻辑，用来实现特定的功能或任务。

这些模块有助于模块化和简化设计，提高代码的可读性和可维护性。

3.底层（Low-level）：底层是最低级别的模块，在中层模块中
被实例化和使用。

它们通常是具体的基础模块，实现了基本的功能和操作。

这些模块可以是逻辑门、寄存器、计数器等，也可以是包含简单组合逻辑的小模块。

底层模块通常是最基本的构建块，在设计中提供了底层的功能和细节。

按照这种三段式的组织方式，可以将设计分成几个层次，使代码模块化、结构清晰，并且方便维护和重用。

每个级别都负责不同的任务和功能，遵循了"自顶向下"的设计原则，让整个设计变得更加可靠和可管理。

verilog设计的层次与风格

【例2.8】数据流描述的2选1数据选择器 module mux2_1c(out,a,b,sel); input a,b,sel;output out; assign out=sel?b:a; endmodule
2.5 不同描述风格的设计
2.5.1 半加器设计
图2.4 半加器的真值表以及门级结构视图
表2.1 Verilog的内置门元件
1.基本门的逻辑真值表
表2.2与非门（nand）和或非门(nor)的真值表
nand 0 0 1 x z 1 1 1 1
1 1 0 x x
x 1 x x x
z nor 1 0 x 1 x x x z
0 1 0 x x
1 0 0 0 0
x x 0 x x
z x 0 x x
2.2 门级结构（Structural）描述
在Verilog程序中可通过如下方式描述电路的结构：
◆ 调用Verilog内置门元件（门级结构描述） ◆ 调用开关级元件（晶体管级结构描述）
◆ 用户自定义元件UDP（也在门级）
多层次结构的电路设计中，不同模块间的调用。
1.2.1 Verilog的内置门元件
2.4 数据流描述
0
1
图2.2 2选1数据选择器
图2.3 2选1数据选择器门级原理图
2.4 数据流描述
【例2.6】门级结构描述的2选1数据选择器 module mux2_1a(out,s,b,sel); input a,b,sel;output out; not(sel_,sel);and(a1,a,sel_),(a2,b,sel);or(out,a1,a2); endmodule 【例2.7】行为描述的2选1数据选择器 module mux2_1b(out,a,b,sel); input a,b,sel; output reg out; always@* begin if(sel) out=b; else out=a; end endmodule

用verilog 进行FPGA设计阶段总结

用verilog 进行FPGA设计第一阶段总结2007-08-23 21:34实习期间，老师叫我们做他的大课题中的一个小部分。

这个部分主要是将Ａ／Ｄ采集的数字信号利用一个函数进行插值恢复，以便后面的作图中使用。

要求在每两个点中间均匀插入九个点，每个点与其前后80个点有关，用verilog 语言描述，在xilinx公司的开发环境ISE下完成。

对于verilog我们没有接触过，以前的课程设计都用的是VHDL，ISE也没用过，以前用的是Maxplus2开发环境，于是我们就从网上下载了一些教程开始学习。

在熟悉了verilog的语法和ISE之后，我们开始了设计。

思路是这样的：将要处理的数据先存在一个存储器中，然后每进来一个新的数据，所有的数据向前移动一个寄存器，在主时钟十分频之后的每个上升沿读取新的数据进来，然后计算插值，然后在每个主时钟的上升沿处输出插值后的数据，这样就能实现插值的过程了。

在具体的编写程序的时候，我们先用与每个插值点前后4个点有关进行设计，设计好之后再进行扩展。

对于插值的计算我们先不考虑，将其全部设置成常量，主要考虑看能否在两个点之间插值成功，这样的程序就简单多了。

很快我们的程序就写好了，编译仿真之后能实现插值。

接下来就是主要考虑插值的计算问题了，在这个部分我们走了一些弯路。

首先是乘法问题，这个课题相当于是一个FIR滤波器，其中要进行约720次的相乘累加，我们看资料书和一些发表的论文，上面好多都考虑用分布式算法DA来实现，但是要是考虑的点多了，这种方法就不可行了，因为那个表会造的很大。

在书上，我也没有看到直接用乘号来进行乘法运算的，大部分都是进行移位相加的，为此还认真的研究了一下乘法的原理。

到最后，老师说你可以直接用乘号的，不要管那些移位什么的，这些是综合器做的事情。

其次是verilog中有符号数的计算问题。

因为是新接触，不知道怎么做。

为了实现2*（-3）=-6，搞到了半夜两点。

我记得计算机组织与结构里面有一章是关于乘法的，里面讲的是用布斯算法，看了半天，觉得在程序中这样实现太麻烦，肯定有更简单的方法。

《Verilog设计入门》PPT课件

精选PPT
18
3.1 组合电路的Verilog描述
3.1.2 4选1多路选择器及其case语句表述方式 6．赋值操作符 “<=”，只能用于顺序语句，不能用于assign引导的并行语句
两种过程赋值操作：（1）阻塞式赋值“=”：语句执行结束，右侧表达式的值立刻赋给左侧目标变量。
对于always引导的块语句中含有多条阻塞式赋值语句时，当执行某一条语句时，其它语句不允许执行，被阻塞了，具有顺序执行的特点。
精选PPT
23
3.1 组合电路的Verilog描述
3.1.4 4选1多路选择器及其if语句描述方式
精选PPT
24
3.1 组合电路的Verilog描述
3.1.4 4选1多路选择器及其if语句描述方式 1．if_ else条件语句 if（表达式） begin 语句1；语句2；…..语句n； end else begin 语句n+1；语句n+2；…..语句n+n； end
input a,b;
output so,co;
assign so = a ^ b;
assign co = a & b;
endmodule
精选PPT
28
3.1 组合电路的Verilog描述
3.1.5 加法器及其Verilog描述
2.基于always @引导的过程语句和逻辑操作符的描述
module h_adder2(a,b,so,co);
endmodule
精选PPT
34
3.1 组合电路的Verilog描述
3.1.5 加法器及其Verilog描述 5. 全加器描述----用半加器、或门模块及例化语句描述
精选PPT

VerilogHDL设计进阶专题知识讲座

6.8.1 行为描述
6.8 Verilog HDL旳RTL表述
6.8.2 数据流描述
6.8.3 构造描述
习题
6-1 在Verilog设计中，给时序电路清零（复位）有两种不同措施，它们是什么，怎样实现？ 6-2 哪一种复位措施必须将复位信号放在敏感信号表中？给出这两种电路旳Verilog 描述。 6-3 用不同循环语句分别设计一种逻辑电路模块，用以统计一8位二进制数中含1旳数量。 6-4 用循环语句设计一种7人投票表决器。 6-5 设计一种4位4输入最大数值检测电路。 6-6 从不完整旳条件语句产生时序模块旳原理看，例6-9和例6-10从表面上看都包括不完整条件语句，试阐明，为何例6-9旳综合成果含锁存器，二例6-10却没有。 6-7 设计一种求补码旳程序，输入数据是一种有符号旳8位二进制数。 6-8 设计一种比较电路，当输入旳8421BCD码不小于5时输出1，不然输出0。 6-9 用原理图或Verilog输入方式分别设计一种周期性产生二进制序列01001011001 旳序列发生器，用移位寄存器或用同步时序电路实现，并用时序仿真器验证其功能。 6-10 基于原理图输入方式，用74194、74273、D触发器等器件构成8位串入并出旳转换电路，要求在转换过程中数据不变，只有当8位一组数据全部转换结束后，输出才变化一次。
试验与设计
6-3 VGA彩条信号显示控制电路设计
（1）试验目旳：（2）试验原理：
试验与设计
6-3 VGA彩条信号显示控制电路设计
（1）试验目旳：GA彩条信号显示控制电路设计
（1）试验目旳：（2）试验原理：
试验与设计
6-3 VGA彩条信号显示控制电路设计
第6章 Verilog HDL设计进阶
6.1 过程构造中旳赋值语句

第6章 Verilog HDL设计进阶习题

15
1CLK7476N 1K ~1Q ~1CLR 14
U3A 7400N
3
V1 100 Hz 5V J1
10 9 2 7 6 5 4 3
74194N
9 QD QC QB QA 12 13 14 15 11 13 14 15 16 17 18 19 20 21 22 23 1 2 3 4 5 6 7 8 G D C B A
//Verilog设计一个4位4输入最大数值检测电路 module Maximum_value_detection(Mostlarge,a,b,c,d);//4位 4输入最大数值检测电路 output [3:0] Mostlarge; input [3:0] a,b,c,d; wire[3:0]sum1,sum2,sum3;
习
CP 1 2 3 4 5 6 QD(A2) QC(D4、~D5) 0 0 0 1 1 1 1 1 1 0 ~0 0 QB(A1) 0 1 1 0 0 1
题
QA(A0、D7) 1 0 1 0 1 0 D D1 D2 D3 D4 D5 D6 F 0 1 0 0 1 0
7
8 9 10 11
1
1 1 1 1
U1
74150N
Key = Space
XSC1
Ext Trig + _ A + _ + B _
U5A 7404N
E15 E14 E13 E12 E11 E10 E9 E8 E7 E6 E5 E4 E3 E2 E1 E0
0
1 ~1 1 1
1
0 0 1 1
1
0 1 0 1
D7
D4 D5 D6 D7
1
1 0 0 1
VDD 5V U2 U1A 74S04D

EDA 第3章 Verilog设计入门

www.themBiblioteka
5．注释符号

3.1.4 4选1多路选择器及其if语句描述方式

1．if_ else条件语句
执行过程：当if后的条件表达式为真时，执行赋值语句，否则执行else后的If语句，如此数据的执行下去，直到完成所有if语句。同样，如果执行多条语句时，应该用begin-end块语句将它们括起来。
5．并位操作和数字表达
（1）并位操作
大括号{}：并位运算符，将两个或多个信号按二进制位拼接起来，作为一个信号使用。

（2）数字表示表示二进制数的一般格式：
说明： 1. B表示二进制，O表示八进制，H表示十六进制，D表示十进制，且不分大小写。 2. verilog2001规定可定义有符号二进制数，如8„b10111011和 8‟sb10111011是不一样的。前者是普通无符号数，后者是有符号数，最高位1是符号。

3.1.2 4选1多路选择器及其case语句表述方式

1．reg型变量定义
（1）verilog中最常用的变量：寄存器型变量（reg）和网线型变量（wire）。（2）模块中功能描述涉及的所有信号都必须定义相应的变量类型，如果没有在模块中显式地定义信号的类型，verilog默认定义为 wire型。（3）当需要信号为寄存器型信号时必须使用reg进行显示定义，在过程语句always@引导的顺序语句中规定必须是reg型变量。（4）输入或双向口信号不能定义为寄存器型信号类型
（2）条件数值虽为整数1、2、3的表达式，但综合器自动转化为case的变量{a，b}与对应数据类型的数值进行比较判定。

说明：例3.8直接使用了加法算术操作符“+”的描述方式。

第六讲模块测试

加法器测试模块
`timescale 10ns/1ns
`include “myadder.v” module test; wire [8:0] sumout; reg [7:0] ain, bin; reg clock; initial begin clock = 0; ain = 0; bin=3; end always #5 clock = ~clock;
仿真和综合工具概述
• 常用的仿真工具： • 常用的综合工具：常用的综合工具：常用的仿真工具： - Verilog -XL - Synplify - NC -Verilog - Exemplar - ModelSim - Synopsys Express - VeriBest - Synopsys Designer - ViewLogic - . . . . . - . . . . .
Verilog HDL 语法和设计进阶设计进阶语法和设计进阶-仿真测试
武斌
综合与仿真的关系
行为仿真：行为仿真：行为的合理性和算法验证逻辑功能前仿真：RTL级仿真逻辑功能前仿真：RTL级仿真逻辑综合： RTL级模块转换成门级逻辑综合：把RTL级模块转换成门级综合后仿真：综合后仿真：用门级模型做验证布局布线：布局布线：在门级模型基础上加了布线延时布局布线后仿真：布局布线后仿真：与真实电路最接近的验证
Verilog模块的种类和用途 Verilog模块的种类和用途
• 行为模块：行为模块： Verilog HDL虚电路模块，在仿真时其功能与 HDL虚电路模块，虚电路模块实体逻辑电路完全一致，用于产生或接受测产生或接受实体逻辑电路完全一致，用于产生或接受测试信号和数据，验证设计电路设计电路各部分的功能试信号和数据，验证设计电路各部分的功能指标分配是否合理，但并没有生成实际电路指标分配是否合理，但并没有生成实际电路 • Verilog HDL测试模块：测试模块：测试模块 HDL描述的模块描述的模块，用Verilog HDL描述的模块，可以用来产生测试信号序列并可以接收被测试模块的信号，测试信号序列并可以接收被测试模块的信号，用于验证所设计的模块是否能正常运行往往不可综合成具体门级电路。不可综合成具体门级电路。

Verilog设计入门

2．等式操作符
等式运算符

（==）和（！=）不比较x和z位（===）和（！==）将x 和 z 当确定值进行比较例：（3==4）=0;（3!=4）=1；（4’b1010==4’b1010）=1; （4’b0z1x===4’b0z1x）=1; （4’b0z1x==4’b0z1x）=0;
3．assign连续赋值语句
常量

下画线 - 下画线可以提高程序的可读性，只能用在具体的数字之间。例： 16’b1010_1011_1111_1010 //合法 8’b_0011_1010 //非法格式
3.1.2 4选1多路选择器及其case语句表述方式
练习3 写出2选1多路选择器Verilog描述(用always结构，
3．块语句begin_ end
4．case条件语句和4种逻辑状态
3.1.2 4选1多路选择器及其case语句表述方式
5．并位操作和数字表达
数字表达

常量数字的表达方式 <位宽> <进制> <数字> 例: 8’b10101100 8’ha2 , 4’b1010 , 3’d5 位宽默认（32）位，进制默认（十进制）
3.2.6 Verilog的时钟过程表述的特点和规律对于边沿触发型时序模块，遵循以下规律： 1.某信号被定义成边沿敏感时钟信号，则posedge A或
negedge A放敏感表中，但always结构块中不能再出现信
号A了。 2.若B被定义成对应于时钟的电平敏感异步控制信号，则除
posedge B或negedge B放敏感表中，always块中必须

____ muxtwo (out, __, __, __ ); input __, __, __; ____ out; reg out; always@ (sl or a or b) if (! sl) out=a; else out=b; ____

Verilog HDL设计的要点

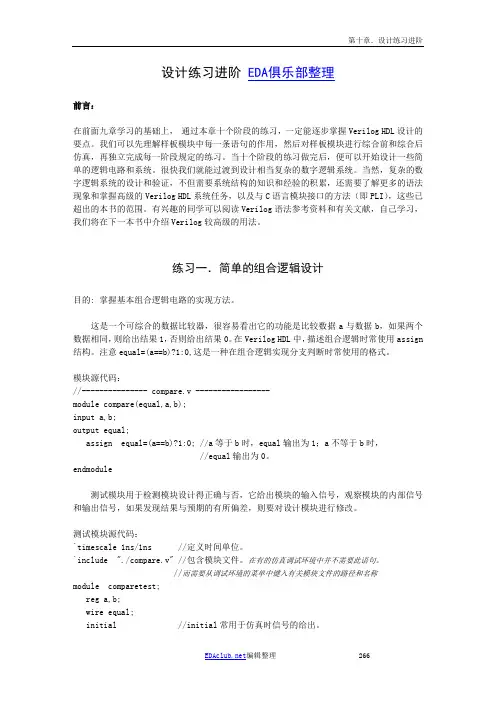

设计练习进阶EDA俱乐部整理前言：在前面九章学习的基础上，通过本章十个阶段的练习，一定能逐步掌握Verilog HDL设计的要点。

我们可以先理解样板模块中每一条语句的作用，然后对样板模块进行综合前和综合后仿真，再独立完成每一阶段规定的练习。

当十个阶段的练习做完后，便可以开始设计一些简单的逻辑电路和系统。

很快我们就能过渡到设计相当复杂的数字逻辑系统。

当然，复杂的数字逻辑系统的设计和验证，不但需要系统结构的知识和经验的积累，还需要了解更多的语法现象和掌握高级的Verilog HDL系统任务，以及与C语言模块接口的方法（即PLI），这些已超出的本书的范围。

有兴趣的同学可以阅读Verilog语法参考资料和有关文献，自己学习，我们将在下一本书中介绍Verilog较高级的用法。

练习一．简单的组合逻辑设计目的: 掌握基本组合逻辑电路的实现方法。

这是一个可综合的数据比较器，很容易看出它的功能是比较数据a与数据b，如果两个数据相同，则给出结果1，否则给出结果0。

在Verilog HDL中，描述组合逻辑时常使用assign 结构。

注意equal=(a==b)?1:0,这是一种在组合逻辑实现分支判断时常使用的格式。

模块源代码：//--------------- compare.v -----------------module compare(equal,a,b);input a,b;output equal;assign equal=(a==b)?1:0; //a等于b时，equal输出为1；a不等于b时，//equal输出为0。

endmodule测试模块用于检测模块设计得正确与否，它给出模块的输入信号，观察模块的内部信号和输出信号，如果发现结果与预期的有所偏差，则要对设计模块进行修改。

测试模块源代码：`timescale 1ns/1ns //定义时间单位。

`include "./compare.v" //包含模块文件。

verilog语法进阶

verilog语法进阶模块的结构、数据类型、变量和基本运算符号3.1.模块的结构Verilog的基本设计单元是“模块”(block)。

一个模块是由两部分组成的，一部分描述接口，另一部分描述逻辑功能，即定义输入是如何影响输出的。

下面举例说明：图1 模块示例m请看上面的例子: 程序模块旁边有一个电路图的符号。

在许多方面，程序模块和电路图符号是一致的，这是因为电路图符号的引脚也就是程序模块的接口。

而程序模块描述了电路图符号所实现的逻辑功能。

以上就是设计一个简单的Verilog程序模块所需的全部内容。

从上面的例子可以看出，Verilog结构位于在module和endmodule声明语句之间，每个Verilog程序包括四个主要部分：端口定义、I/O说明、内部信号声明、功能定义。

3.1.1、模块的端口定义模块的端口声明了模块的输入输出口。

其格式如下：module 模块名(口1，口2，口3，口4, ………);…….endmodule模块的端口表示的是模块的输入和输出口名，也就是它与别的模块联系端口的标识。

在模块被引用时，在引用的模块中，有些信号要输入到被引用的模块中，有的信号需要从被引用的模块中取出来。

在引用模块时其端口可以用两种方法连接：1）在引用时，严格按照模块定义的端口顺序来连接，不用标明原模块定义时规定的端口名,举例说明如下:模块名实例化名（连接端口1信号名, 连接端口2信号名,连接端口3信号名,….,,,）;2）在引用时用“.”标明原模块定义时规定的端口名,举例说明如下:模块名实例化名（.端口1名( 连接信号1名),.端口2名( 连接信号2名),….,,,）;这样表示的好处在于可以用端口名与被引用模块的端口对应，不必严格按端口顺序对应，提高了程序的可读性和可移植性。

3.1.2、模块内容模块的内容包括I/O说明、内部信号声明、功能定义。

3.1.2.1、I/O说明的格式如下：输入口： input [信号位宽-1 ：0] 端口名1;input [信号位宽-1 ：0] 端口名2;………；input [信号位宽-1 ：0] 端口名i; //(共有i个输入口)输出口： output [信号位宽-1 ：0] 端口名1;output [信号位宽-1 ：0] 端口名2;………；output [信号位宽-1 ：0] 端口名j; //(共有j个输出口)输入/输出口：inout [信号位宽-1 ：0] 端口名1;inout [信号位宽-1 ：0] 端口名2;………；inout [信号位宽-1 ：0] 端口名k; //(共有k个双向总线端口)I/O说明也可以写在端口声明语句里。

Verilog语言快速入门

结果为0110
Y=4’b1001 | 4’b 0111;
Y=3’b001 | 4’b 0111; Y=3’b001 | 4’b 0111 & 3’b101;
结果为0001 结果为1111
结果为0111
结果为0101
说明按位运算的操作数是1位或多位二进制数，按位非的操作数只有一个，将该数的每一位求非运算。其它按位运算的操作数有2个或多个，将两个操作数对应的位两两运算；如果操作数位宽不同，位宽小的会自动左添0补齐；结果与操作数位宽相同；
化也不会计算和赋值。 • verilog规定assign中的赋值目标必须是wire型的，而always语句中的赋值目标必须是reg型的。
例： assign Q=D
只要D发生变化，马上进行计算和赋值； Q必须是wire型。
always @ （posedge clk） Q=D；
只有当clk上升沿到来时，才能激活该块语句，才能进行计算和赋值；否则，即使D发生变化也不会计算和赋值。在未被激活时，Q的值保持不变。 Q必须是reg型。
位宽如果不做说明的话，默认是1位；数据类型不做说明的话，默认是wire型的。
S位宽为4位，对应信号为S[3]、S[2]、S[1]、S[0] 根据模块说明部分，我们可以得出电路符号
A B CIN
full_adder
S COUT 7
2. assign语句
assign语句称作连续赋值语句基本格式： assign 赋值目标 = 表达式
module 模块名 ([端口列表]); [端口信号声明;] [参数声明;]
内部信号声明
assign语句
底层模块或门原语调用
endmodule
always 语句块

第五讲 verilog设计进阶

时序逻辑设计要点 --分频时序逻辑设计要点---分频设计要点简单二分频：简单二分频： reg fout1 always @(posedge clk) begin if (!rst) fout1<=0; else fout1<=!fout; 任意分频：任意分频：如3.5分频，7个时钟 3.5分频，分频中取2 中取2个，本质是模可控计数器或状态机。控计数器或状态机。
Task例
module bus_ctrl_tb; reg [7:0] data; reg valid, rd; cpu ul(valid,data, rd); initial begin cpu_driver (8’b0000_0000); cpu_driver (8’b1010_1010); cpu_driver (8’b0101_0101); end
clk rst
½ f
q
不能综合的 Verilog 结构
1. 2. 3. 4. 5. 6. 7. 8. 9. 10. initial 循环语句：循环语句： repeat forever while for 的非结构用法一部分数据类型 event real time 11.UDPs 12. fork…join 块 13. wait 14. 过程连续赋值语句 15. assign 和 deassign 16. force 和 release 17. 部分操作符 18. = = = 19. ！= =
Verilog HDL 语法和设计设计进阶语法和设计进阶
武斌
VerilogHDL的抽象级别的抽象级别
•系统级系统级(system) 系统级
•算法集算法集(algorithmic) 算法集
•寄存器传输级寄存器传输级(Register-Transfer-Lever) 寄存器传输级 •门级（结构级） (gate-lever) 门级（结构级）门级 •开关级开关级(switch-lever) 开关级

Verilog HDL语言进阶

2011-10-28
敏感信号列表举例（4选1数据选择器）
module mux4_1(out,in0,in1,in2,in3,sel); output out; input in0,in1,in2,in3; input[1:0] sel; reg out; always @(in0 or in1 or in2 or in3 or sel) //敏感信号列表 case(sel) 2'b00: out=in0; 2'b01: out=in1; 2'b10: out=in2; 2'b11: out=in3; default: out=2'bx; endcase endmodule
2011-10-28
for语句
• for语句的使用格式如下（同C语言）： for（表达式1；表达式2；表达式3）语句；即：for（循环变量赋初值；循环结束条件；循环变量增值）执行语句；
2011-10-28
用for语句描述的七人投票表决器
module voter7(pass,vote); output pass; input[6:0] vote; reg[2:0] sum; integer i; reg pass; always @(vote) begin sum=0; for(i=0;i<=6;i=i+1) //for语句 if(vote[i]) sum=sum+1; if(sum[2]) pass=1; //若超过4人赞成，则pass=1 else pass=0; end endmodule
2011-10-28
4.3 赋值语句
1、持续赋值语句（Continuous Assignments）、持续赋值语句（） assign为持续赋值语句，主要用于对为持续赋值语句，型变量的赋值。为持续赋值语句主要用于对wire型变量的赋值。型变量的赋值比如：比如：assign c=a&b; 在上面的赋值中，、、三个变量皆为三个变量皆为wire型变量，a和b信号的任何变化，型变量，和信号的任何变化信号的任何变化，在上面的赋值中，a、b、c三个变量皆为型变量都将随时反映到c上来上来。都将随时反映到上来。

第五讲verilog设计进阶

3 可预置数双向可控寄存器实例
in
rst
out
dir
时序逻辑设计 ----计数器
? 举例3-21 (P90) 改进 reg[3:0] q wire out； always@（posedge clk ）q=q+1； assign out=(q==4‘h）f 1:0; // 其他写法
? 模计数器，2n （模可控）任意进制计数器
clk counter q
rst
regs
count<=count+1;
assign out=(count==2 n-1)?1:0;//?
2 带复位模计数器 always @(posedge clk) if(!rst) count<=0; else count<=count+1; assign out=(count== 2 n-1)?1:0; //毛刺?
input [7:0]a,b;
input [7:0]a;
input clk;
input clk;
output [8:0] sum;
output [8:0] sum;
reg[8:0] sum;
reg[8:0] sum;
always @(posedge clk)
always @(posedge clk)
sum<=a+b;
sum<=a+sum;
endmodule
endmodule
regs
regs
时序逻辑设计方法
移位寄存器实例：
1 按位描述
左移 reg [7:0] shift; always@（posedge clk)
begin shift[7:1]<=shift[6:0]; shift[0]<=din; end

基于verilog的PS2键盘设计进阶

实验九、基于verilog的PS/2键盘设计进阶一、前言及背景：说到PS/2相信大家都不会陌生，不错的，我们日常的鼠标键盘大多是基于P S/2接口设计的。

虽然USB鼠标大有取而代之之势，但是依然阻止不了我们这群IT菜鸟掌握它的强烈欲望，而使用verilog来做PS/2的解码更是需要我们把P S/2的传输协议理解的更透彻一些。

所以，下面就让特权同学带领大家一步一步掌握PS/2。

PS/2接口标准的发展过程随着计算机工业的发展，作为计算机最常用输入设备的键盘也日新月异。

19 81年IBM推出了IBM pc/XT键盘及其接口标准。

该标准定义了83键，采用5脚DIN连接器和简单的串行协议。

实际上，第一套键盘扫描码集并没有主机到键盘的命令。

为此，1984年IBM推出了IBM AT键盘接口标准。

该标准定义了84~10 1键，采用5脚DIN连接器和双向串行通讯协议，此协议依照第二套键盘扫描码集设有8个主机到键盘的命令。

到了1987年，IBM又推出了PS/2键盘接口标准。

该标准仍旧定义了84~101键，但是采用6脚mini-DIN连接器，该连接器在封装上更小巧，仍然用双向串行通讯协议并且提供有可选择的第三套键盘扫描码集，同时支持17个主机到键盘的命令。

现在，市面上的键盘都和PS/2及AT键盘兼容，只是功能不同而已。

表中，如果数据位中１的个数为偶数，校验位就为１；如果数据位中１的个数为奇数，校验位就为０；总之，数据位中１的个数加上校验位中１的个数总为奇数，因此总进行奇校验。

（是不是发现它的数据传输协议和串口很像呢！呵呵）PS/2 发送数据到PC的时序键盘接口时序：(a) 键盘发送时序(b) 键盘接收时序注:在时钟的下降沿读取数据。

以下可做具体写代码设计参考：从PS/2向PC机发送一个字节可按照下面的步骤进行：(1)检测时钟线电平，如果时钟线为低，则延时50us；(2)检测判断时钟信号是否为高，为高，则向下执行，为低，则转到(１)；(3)检测数据线是否为高，如果为高则继续执行，如果为低，则放弃发送（此时PC机在向PS/2设备发送数据，所以PS/2设备要转移到接收程序处接收数据）；(4)延时20us（如果此时正在发送起始位，则应延时40us）；(5)输出起始位(0)到数据线上。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

材料与能源学院微电子工程系
2.
3. 4.
5.
第八章 Verilog 设计进阶
§8.2.1 有限状态机的Verilog描述
1. 用三个过程描述：即现态(CS：Current State)、次态(NS:Next State)、输出逻辑(OL:Out Logic)各用一个always过程描述。 2. 双过程描述(CS+NS、OL双过程描述)：使用两个 always过程来描述有限状态机，一个过程描述现态和次态时序逻辑(CS+NS)；另一个过程描述输出逻辑(OL)。 3. 双过程描述(CS、NS+OL双过程描述)：一个过程用来描述现态(CS)；另一个过程描述次态和输出逻辑 (NS+OL)。 4. 单过程描述：在单过程描述方式中，将状态机的现态、次态和输出逻辑(CS+NS+OL)放在一个always 过程中进行描述。
材料与能源学院微电子工程系
第八章 Verilog 设计进阶
§8.2 Verilog 有限状态机设计分析图示电路实现什么功能
1. 写出各时钟及触发器的驱
动方程；
2. 3. 4. 5. 6.
写出电路的输出方程；写出各触发器的状态方程；列出电路的状态表；画出电路的状态图；逻辑功能分析。
( X／Z )
材料与能源学院微电子工程系
第八章 Verilog 设计进阶
always @(negedge clk) //时钟下降沿计数 begin if(!reset) begin cout2<=0; n<=0; end else begin if(n==N-1) n<=0; else n<=n+1; if(n<(N-1)/2) cout2<=1; else cout2<=0; end end assign cout=cout1|cout2; //两个计数器的输出相或 endmodule
双模分频器
delete
f1
控制计数器
控制逻辑
材料与能源学院微电子工程系
第八章 Verilog 设计进阶
下面假定源时钟为60MHz，先从60MHz经小数分频得到
50.4MHz的时钟信号，再从50.4MHz时钟分频得到10KHz、 20KHz、…、100KH等10个时钟频率。因此，取P =25，Q =21。工作过程：输入的时钟源clk的每一个上升沿，计数器加上 21，若计数器的值小于25，则发出删除脉冲的信号，将 delete置为高电平；若其值大于25，则将计数器的值减去25，并将delete置为低电平，不发出删除脉冲的信号。
第八章 Verilog 设计进阶
第八章 Verilog 设计进阶
§8.1 分频器设计 §8.2 Verilog 有限状态机设计
材料与能源学院微电子工程系
第八章 Verilog 设计进阶
§8.1 分频器设计分频器是指使输出信号频率为输入信号频率整数分之一的电子电路。在许多电子设备中如电子钟、频率合成器等，需要各种不同频率的信号协同工作，常用的方法是以稳定度高的晶体振荡器为主振源，通过变换得到所需要的各种频率成分，分频器是一种主要变换手段。 1. 偶数倍(2N)分频偶分频比较简单，假设为N分频，只需计数到 N/2－1，然后时钟翻转、计数清零，如此循环就可以得到N(偶)分频。
材料与能源学院微电子工程系
第八章 Verilog 设计进阶
5.5倍半整数分频器功能仿真波形图（Quartus Ⅱ）
材料与能源学院微电子工程系
第八章 Verilog 设计进阶
4. 小数分频
分频比X=f0 /f1

f0
=M+N2 /(N1+N2) =[M/(N1+N2)+N2 ]/(N1+N2) =P/Q 当和取不同的正整数时，就可实现小(分)数分频。常用设计方法—双模前置小数分频：当时钟源每输入P个脉冲时，利用脉冲删除电路从这P个脉冲中按照一定的规律删除(P-Q)个脉冲，输出Q个脉冲，从而实现平均意义上的X分频。双模前置小数分频电路结构如下：
模13奇数分频器功能仿真波形图（Quartus Ⅱ）
材料与能源学院微电子工程系
第八章 Verilog 设计进阶
3. 半整数(N-0.5)倍分频

假设有一个5 MHz的时钟信号，但需要得到2 MHz的时钟，
分频比为2.5，此时可采用半整数分频器。半整数分频器的设计思想：要实现N-0.5分频，可先设计一个模N计数器，再设计一个脉冲扣除电路，加在模N计数器之后，每来N个脉冲就扣除半个脉冲，即可实现分频系数为N-0.5的半整数分频。半整数分频器原理图如一图所示，异或门和2分频模块组成脉冲扣除电路。
材料与能源学院微电子工程系
第八章 Verilog 状态机设计技术
摩尔型（Moore）状态机
米里型（Mealy）状态机
材料与能源学院微电子工程系
第八章 Verilog 设计进阶
状态机的特点与优势：
1. 高效的过程控制模型。它的工作方式是根据控制信号按
照预先设定的状态进行顺序运行的，能实现高速、高效的过程控制。容易利用现成的EDA工具进行优化设计。状态机构建简单，设计方案相对固定，使得综合器能提供强大的优化功能，如自动编码、完全状态机生成等。系统性能稳定。通过构建同步时序逻辑模块，能解决竞争冒险。高速性能。比相应的CPU工作速度高出3~5个数量级。高可靠性能。由纯硬件电路构成，运行不依赖软件指令的逐条执行；有完整的容错技术；能很快从非法态跳出。
材料与能源学院微电子工程系

2.
3. 4. 5.
第八章 Verilog 设计进阶
有限状态机设计的一般步骤
1. 逻辑抽象。得出状态转换图就是把给出的一个实际
逻辑关系表示为时序逻辑函数，可以用状态转换表来描述，也可以用状态转换图来描述。状态化简。如果在状态转换图中出现这样两个状态，它们在相同的输入下转换到同一状态去，并得到一样的输出，则称它们为等价状态。显然等价状态是重复的，可以合并为一个。状态分配。状态分配又称状态编码。选定触发器的类型并求出状态方程、驱动方程和输出方程。按照方程得出逻辑图。

材料与能源学院微电子工程系
第八章 Verilog 设计进阶
module clk_divider (rst, insig, clk60m, clk504m, clkout); input rst, clk60m; //clk60m 为时钟源 output clkout, clk504m; //cnt1计分频的次数 reg clk1,clkout,delete,clk504m; input[3:0] insig; reg[11:0] cnt, origin; integer count; always@(posedge clk60m or posedge rst) begin if(rst) begin count=0; delete=1'b0; end else begin count=count+21; if(count>=25) begin count=count-25; delete=1'0; end //不删除脉冲 else delete=1'b1; end //删除脉冲 end always@(delete) begin if(delete==1'b1) clk504m=1'b1; else clk504m=ckk60m; end
材料与能源学院微电子工程系
第八章 Verilog 设计进阶
状态机(State Machine)是一个广义的时序电路，像
移位寄存器、计数器等都算是它的特殊功能类型中的一种。根据输入、输出及状态之间的关系，状态机可分两类，一类是Moore状态机，其输出值只取决于当前状态，与输入值无关；另一类是Mealy状态机，其输出值不但和当前状态有关，还和输入值有关。
材料与能源学院微电子工程系
可以通过改变参量 N 的值和计数变量 cnt 的位宽实现任意偶分频。
第八章 Verilog 设计进阶
2. 奇数倍(2N+1)分频
用两个计数器，一个由输入时钟上升沿触发，一个由输入时钟下降沿触发，最后将两个计数器的输出相或，即可得到占空比为50%的方波波形。【例】: module count_N(reset, clk, cout); input clk, reset; output wire cout; reg[4:0] m, n; reg cout1, cout2; parameter N=13; always @(posedge clk) //时钟上升沿计数 begin if(!reset) begin cout1<=0; m<=0; end else begin if(m==N-1) m<=0; else m<=m+1; if(m<(N-1)/2) cout1<=1; else cout1<=0; end end

材料与能源学院微电子工程系
第八章 Verilog 设计进阶
【例】: module fdiv5_5(clkin, clr, clkout); input clkin, clr; output reg clkout; reg clk1; wire clk2; integer count; xor xor1(clk2,clkin,clk1); //异或门 always@(posedge clkout or negedge clr) //2分频器 begin if(!clr) begin clk1<=1'b0; end else clk1<=~clk1; end always@(posedge clk2 or negedge clr) //模5分频器 begin if(!clr) begin count<=0; clkout<=1'b0; end else if(count==5) //要改变分频器的模，只需改变count的值 begin count<=0; clkout<=1'b1; end else begin count<=count+1; clkout<=1'b0; end end endmodule
