曲线拨道计算以及养护第一节曲线整正的基本原则和要求一、基本原则1、为了保证曲线两端的直线在拨道后方向不变，既使曲线的转角不变，在整个曲线上的实量正矢之和应该与计划正矢总和相等既①实量正矢和=计划正矢和。
因此②实量正矢-计划正矢=正矢差，正矢差的总和应该等于0，由此得到的拨道最后的一点正矢差累计也应该等于0。
2、保证曲线两端的直线位置不变；即使曲线或拨道控制点的头尾半拨量和拨量通过修正等于0使正矢实量总和和计划正矢总和相等是调整以及安排计划正矢的唯一依据；使曲线的首尾拨道量等于0是计算拨道量时的基本要求二、整正曲线时的两个基本要求一、拨量要小在整正计算的过程中，要考虑现场以及劳力的实际情况尽量减少拨道量和拨道点数量，一般情况下两者成反比，既调整点数越少拨量越大，调整点数越多拨量越小。
在桥梁护轨、路堤、路堑、缺碴地段、信号墩台处所应事先调查好可以的拨道量和点号作为调整和计算的依据。
在困难条件下一般不得大于40毫米，电气化铁路不得大于30毫米，超过该标准的应根据《安规》要求设置防护和慢行计划。
二、拨后的曲线要圆顺拨后的正矢应该符合《维规》中对缓和曲线正矢差、圆曲线连续差和最大最小差的要求，即拨后缓和曲线正矢要尽量的递增递减一致，圆曲线正矢尽量均匀一致。
第二节曲线正矢的确定一、圆曲线正矢的确定根据三角函数得到1、正矢=（弦长×弦长）÷（8×半径）2、一般正线曲线采用20米弦绳故代入简化为f=50000/R3、站场附带曲线、连接曲线采用10米弦绳，代入简化为f=12500/R二、缓和曲线的正矢确定我们目前青藏铁路曲线使用的均为直线型的缓和曲线正矢分布，第一缓和曲线一般为“整桩曲线”即所有的正矢点都在10米的正点桩位上。
一第一缓和曲线的正矢1、第一缓和曲线的正矢=从始点到该点的距离×缓和曲线的递增量2、缓和曲线的递增量=圆曲线的正矢÷缓和曲线的长度（以10米的分段数）二第二缓和曲线的正矢第二缓和曲线因为各曲线实际设计的长度不同，一般不为10米的整倍数，极少有现场正矢点正好落在测量的10米点桩上，因此一般情况下均为“破桩曲线”，破桩的长度为曲线的长度的个位长度。
曲线绳正法及正失计算曲线绳正法拨道及正失计算一、曲线绳正法概述曲线圆度通常是用半径来表达，如果一处曲线，其圆曲线部分各点半径完全相等，而缓和曲线部分从起点开始按照同一规律从无限大逐渐减少，到终点时和圆曲线半径相等，那就说明这处曲线是圆顺的。
但是铁路曲线半径都是很大的。
现场无法用实测半径的方法来检查曲线圆度，通常以曲线半径(R)、弦长(L)、正矢(f)的几何关系来检验，如图1一1。
图1－1以弦线测量正矢的方法，即用绳正法来检查曲线的圆度，用调整正矢的方法，使曲线达到圆顺。
测量现场正矢时，应用20m弦，在钢轨踏面下16mm处测量正矢，其偏差不得超过《修规》规定的限度。
曲线正矢作业验收容许偏差表1—1曲线半径R 缓和圆圆曲R≤25061218 250<R≤35051015 350<R≤4504812 450<R≤800369R >800υmax≤120 km／h369υmax>120km／h246注：曲线正矢用20m弦在钢轨踏面下16mm处测量。
《修规》绳正法拨正曲线的基本要求一、曲线两端直线轨向不良，应事先拨正；两曲线间直线段较短时，可与两曲线同时拨正。
二、在外股钢轨上用钢尺丈量，每10m设置1个测点(曲线头尾是否在测点上不限)。
三、在风力较小条件下，拉绳测量每个测点的正矢，测量3次，取其平均值。
四、按绳正法计算拨道量，计算时不宜为减少拨道量而大量调整计划正矢。
五、设置拨道桩，按桩拨道。
二、曲线整正的基本原理 (一)两条假定1、假定曲线两端切线方向不变，即曲线始终点拨量为零。
切线方向不变，也就是曲线的转角不变。
即∑f 现=∑f 计 式中：∑f 现——现场正矢总和 ∑f 计——计划正矢总和同时还要保证曲线两端直线不发生平行移动，即始终点拨量为零，即e 始=e 终=∑∑--=101002n n df式中：e 始——曲线始点处拨量 e 终——曲线终点处拨量df ——正矢差，等于现场正矢减计划正矢∑∑--10102n n df —-全拨量。
曲线绳正法拨道及正失计算一、曲线绳正法概述曲线圆度通常是用半径来表达，如果一处曲线，其圆曲线部分各点半径完全相等，而缓和曲线部分从起点开始按照同一规律从无限大逐渐减少，到终点时和圆曲线半径相等，那就说明这处曲线是圆顺的。
但是铁路曲线半径都是很大的。
现场无法用实测半径的方法来检查曲线圆度，通常以曲线半径(R)、弦长(L)、正矢(f)的几何关系来检验，如图1一1。
图1－1以弦线测量正矢的方法，即用绳正法来检查曲线的圆度，用调整正矢的方法，使曲线达到圆顺。
测量现场正矢时，应用20m弦，在钢轨踏面下16mm处测量正矢，其偏差不得超过《修规》规定的限度。
曲线半径R(m) 缓和曲线的正矢与圆曲线正矢连续差(mm)圆曲线正矢最大R≤250 6 12 18 250<R≤350 5 10 15 350<R≤450 4 8 12 450<R≤800 3 6 9注：曲线正矢用20m 弦在钢轨踏面下16mm 处测量。
《修规》绳正法拨正曲线的基本要求一、曲线两端直线轨向不良，应事先拨正；两曲线间直线段较短时，可与两曲线同时拨正。
二、在外股钢轨上用钢尺丈量，每10m 设置1个测点(曲线头尾是否在测点上不限)。
三、在风力较小条件下，拉绳测量每个测点的正矢，测量3次，取其平均值。
四、按绳正法计算拨道量，计算时不宜为减少拨道量而大量调整计划正矢。
五、设置拨道桩，按桩拨道。
二、曲线整正的基本原理 (一)两条假定1、假定曲线两端切线方向不变，即曲线始终点拨量为零。
切线方向不变，也就是曲线的转角不变。
即∑f 现=∑f 计 式中：∑f 现——现场正矢总和 ∑f 计——计划正矢总和同时还要保证曲线两端直线不发生平行移动，即始终点拨量为零，即e 始=e 终=∑∑--=101002n n df式中：e 始——曲线始点处拨量 e 终——曲线终点处拨量df ——正矢差，等于现场正矢减计划正矢∑∑--10102n n df —-全拨量。
曲线绳正法拨道拨量调整详解一、点号差法----修正计划正矢计算拨量应首先计算正矢差，再计算差累计。
1、计算各测点的正矢差曲线上各测点的正矢差等于现场正矢减去计划正矢，df = f 一f'，因此将各测点第三栏的值减去第四栏的值，把差值填入第五栏中即可。
2、计算正矢差累计某测点的正矢差累计等于到该测点为此的以前各测点正矢差的合计。
因此，可按表1 —1中第五、六栏箭头所示，用“斜加平写”的方法累计。
曲线整正计算表（点号差法）表1 —1第六栏最后一测点的正矢差累计必为零，否则说明计算有误。
3、计算半拨量某点的半拨量等于该点前所有测点正矢差累计的合计（不包括该测点）因此，可按表1 —1中第七栏箭头所示，用“平加下写”的方法计算。
半拨量的符号为正时，表示该测点应向外拨（上挑），半拨量的符号为负时，表示该测点应向内拨（下压）。
为了不使曲线两端直线发生平移，应使en =2—• df =0，亦即必须使0 0最后一测点的半拨量为零。
而在表1 一1第七栏中，最后第23测点的半拨量为—27,这表示曲线终端直线要向内拨移（下压）2x27mm,显然，此方案是违背整正曲线的基本原理，必须重新修正计划正矢，以使最后一测点的半拨量为零，来满足曲线两端直线位置不变的要求。
4、使终点半拨量调整为零终点半拨量不为零且数值不大时，通常采用点号差法对计划正矢进行修正。
从半拨量的计算过程可知，如果在某测点上，将计划正矢减少lmm,同时在其下边相距为M个点号的测点上，将计划正矢增加lmm（计划正矢在上一测点减lmm，在下一测点加lmm，简称“上减下加”)，其结果，将使下一测点以后的各测点的半拨量增加1 x Mmm。
反之，如果在相距为M个点号的一对测点上，对其计划正矢进行“上加下减”的修正，其结果将使下一测点以后各测点的半拨量减少1 x Mmm。
由于计划正矢的修正是在一对测点上进行的，修正值为lmm，且符号相反，故不会影响曲线整正的原则，即a df = O这一条件，仍能保证使曲线两端直线方向不变的要求。

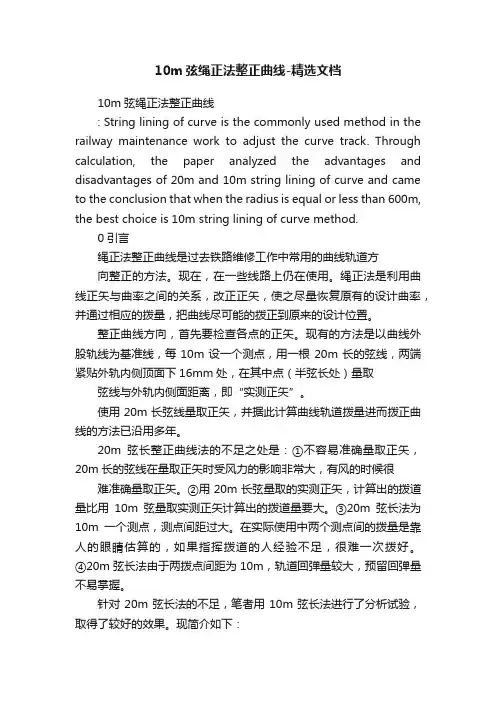

10m弦绳正法整正曲线-精选文档10m弦绳正法整正曲线: String lining of curve is the commonly used method in the railway maintenance work to adjust the curve track. Through calculation, the paper analyzed the advantages and disadvantages of 20m and 10m string lining of curve and came to the conclusion that when the radius is equal or less than 600m, the best choice is 10m string lining of curve method.0引言绳正法整正曲线是过去铁路维修工作中常用的曲线轨道方向整正的方法。
现在，在一些线路上仍在使用。
绳正法是利用曲线正矢与曲率之间的关系，改正正矢，使之尽量恢复原有的设计曲率，并通过相应的拨量，把曲线尽可能的拨正到原来的设计位置。
整正曲线方向，首先要检查各点的正矢。
现有的方法是以曲线外股轨线为基准线，每10m设一个测点，用一根20m长的弦线，两端紧贴外轨内侧顶面下16mm处，在其中点（半弦长处）量取弦线与外轨内侧面距离，即“实测正矢”。
使用20m长弦线量取正矢，并据此计算曲线轨道拨量进而拨正曲线的方法已沿用多年。
20m弦长整正曲线法的不足之处是：①不容易准确量取正矢，20m长的弦线在量取正矢时受风力的影响非常大，有风的时候很难准确量取正矢。
②用20m长弦量取的实测正矢，计算出的拨道量比用10m弦量取实测正矢计算出的拨道量要大。
③20m弦长法为10m一个测点，测点间距过大。
在实际使用中两个测点间的拨量是靠人的眼睛估算的，如果指挥拨道的人经验不足，很难一次拨好。
