架桥机安装及拆除专项施工方案编制：审核：2022年10月目录一、编制目的........................................................................................................................... - 3 -二、编制依据........................................................................................................................... - 3 -三、编制原则........................................................................................................................... - 3 -四、工程概况........................................................................................................................... - 3 -五、安全保证体系................................................................................................................. - 3 -1、安全目标...................................................................................................................... - 4 -2、安全管理组织机构...................................................................................................... - 4 -3、主要职责...................................................................................................................... - 4 -六、预制梁架设工艺............................................................................................................. - 10 -1、架桥机拼装................................................................................................................ - 10 -2、移梁、运梁................................................................................................................ - 22 -3、架桥机安装预制梁.................................................................................................... - 23 -七、架桥机拆卸施工............................................................................................................. - 29 -八、施工安全措施................................................................................................................. - 30 -1、施工临时用电安全措施............................................................................................ - 30 -2、预制梁架设施工安全措施........................................................................................ - 33 -九、危险因素及应对措施..................................................................................................... - 36 -1、重大危险源的识别.................................................................................................... - 36 -2、对重大危险源的评价................................................................................................ - 36 -3、预防措施.................................................................................................................... - 37 -4、四个危险源的具体预防措施.................................................................................... - 38 -十、应急预案管理................................................................................................................. - 39 -1、突发事故应急预案.................................................................................................... - 39 -2、培训与演练................................................................................................................ - 42 -3、应急预案的管理........................................................................................................ - 42 - 十一、文明施工及环境保护措施......................................................................................... - 42 -1、文明施工.................................................................................................................. - 42 -2、环境保护措施.......................................................................................................... - 42 -架桥机安装、拆除专项施工方案一、编制目的为了规范架桥机的安装、使用、拆除过程中的作业行为，有针对性地加强架桥机安装拆除施工时安全施工体系建设与管理工作，对架桥机安装拆除施工中存在的危险源有预测、有预警、有预防，确保事前防范充分，防止各类安全事故的发生，有效地保障起重机拆装施工相关人员的职业安全健康，相关设备的完好，特制定本方案。
架桥机安装与拆除专项施工方案1. 引言架桥机是一种用于桥梁建设的重要设备，通过将桥梁上的桥梁梁段吊装、移动和连接，实现了桥梁的快速建设。
安装和拆除是架桥机使用过程中的两个重要环节，本文将详细介绍架桥机的安装和拆除专项施工方案。
2. 架桥机安装2.1 安装准备在进行架桥机的安装之前，需要进行一些准备工作。
2.1.1 安全评估在进行架桥机安装前，必须进行全面的安全评估，确认场地环境是否满足安装要求，以及安全措施是否齐全。
2.1.2 材料准备准备好需要使用的安装工具、吊装设备、防护设备等。
2.1.3 现场标识在安装现场进行标识，确保人员清楚了解危险区域和安全通道的位置。
2.2 安装步骤安装架桥机的步骤如下：2.2.1 架设吊装设备使用适当的吊装设备将架桥机吊装到安装位置，确保吊装设备的可靠性和稳定性。
2.2.2 安装支撑脚手架在架桥机的安装位置搭建支撑脚手架，提供稳定的工作平台。
2.2.3 安装主体框架将架桥机的主体框架按照设计要求进行拼装和安装，确保连接处紧固可靠。
2.2.4 安装起重设备安装起重设备，包括主臂、副臂和各种辅助吊具等。
2.2.5 连接输电线路根据需要，连接架桥机和输电线路，确保供电正常。
2.2.6 安装控制系统安装架桥机的控制系统，包括电气控制和遥控操作等。
2.2.7 安装防护装置安装架桥机的防护装置，包括安全栏杆、防护网等，确保施工期间的安全。
2.3 安装验收在安装完成后，需要进行安装工程的验收，确保安装质量符合要求，各项功能正常。
3. 架桥机拆除3.1 拆除准备在进行架桥机的拆除前，需要进行一些准备工作。
3.1.1 安全检查在拆除前，对架桥机进行全面的安全检查，确认设备的工作状态是否正常，不存在故障。
3.1.2 设备准备准备好需要使用的设备，包括吊车、切割设备、拆解工具等。
3.1.3 人员调配合理安排人员，确保拆除过程中的安全和效率。
3.2 拆除步骤进行架桥机的拆除，步骤如下：3.2.1 断电和拆卸电缆在拆除前，先断开电源，并拆卸与架桥机相关的电缆和连接线路。
架桥机安装拆除专项施工方案一、项目概况架桥机是一种特殊的机械设备，用于临时架设桥梁，主要用于桥梁施工工程。
在进行架桥机安装、拆除施工时，需要制定专项施工方案，明确施工步骤和安全措施，以确保施工过程顺利进行，人员安全。
二、前期准备1.负责人组织施工人员进行施工前的培训，确保所有参与施工的人员都理解并遵守安全操作规程，并能正确使用工作装备和个人防护设备。
2.负责人与相关单位进行协商，确定施工期限、施工范围、施工时段等事项，并通知相关人员。
三、安装施工方案1.施工准备1.1确认施工地点，清理施工区域，确保施工区域没有杂物、碎石等障碍物。
1.2进行土方工程，为架桥机提供稳定的施工基础。
1.3准备相关施工工具和器材，包括钢丝绳、起重机、扳手等。
2.运输架桥机2.1确保架桥机处于关闭状态。
2.2用起重机将架桥机吊装到车辆上，并固定好。
2.3按照行车路线安全驶离施工现场，确保运输过程安全。
3.1将架桥机运输到施工区域，确保架桥机与桥梁之间有足够的空间。
3.2使用起重机将架桥机吊卸到安装位置上。
3.3使用起重机将架桥机与桥梁连接，确保连接牢固稳定。
3.4对架桥机进行调试，确保能正常运转。
4.安全演练和培训4.1负责人组织相关人员进行安全演练，包括操作架桥机的步骤，紧急事故处理等。
4.2培训所有相关人员，包括安全操作规程和风险防范措施。
4.3负责人监督和检查施工现场，确保所有人员都按照安全操作规程进行作业。
5.安装完毕5.1负责人进行验收，确认架桥机安装完毕，能正常运转。
5.2清理施工现场，确保施工现场整洁。
四、拆除施工方案1.施工准备1.1确认拆除施工的时间和地点。
1.2确保施工现场周围被隔离并设立警告标志以确保行人和车辆的安全。
1.3准备相关拆除工具和器材，包括起重机、气动工具等。
2.1首先关闭架桥机的各项设备，切断电源。
2.2使用起重机将架桥机吊卸下来，并垂直放置在安全区域。
3.安全检查与清理3.1进行安全检查，检查架桥机拆除过程是否有残留物，有无损坏部件等。
架桥机安装、拆除专项施工方案一、前言在桥梁建设工程中，架桥机是一种重要的设备，能够高效且安全地完成桥梁的安装和拆除工作。
本文将介绍架桥机的安装、拆除专项施工方案，旨在确保施工过程的顺利进行。
二、施工前准备1.确定施工现场：根据设计要求和实际情况，选择合适的施工地点。
2.安排施工人员：指定负责人员负责安装、拆除工作，并组织好施工人员。
3.准备必要的工具和设备：包括架桥机、起重设备、安全器材等。
三、架桥机安装施工方案1.确定安装位置：根据设计要求和现场条件，确定架桥机的安装位置。
2.固定基础：首先进行基础的固定工作，确保架桥机安装稳固。
3.安装架桥机：安装架桥机的主体和附属设备，确保各部件正常工作。
4.联调检验：对架桥机进行功能测试和联调检验，确保各项指标符合要求。
四、架桥机拆除施工方案1.进行安全检查：在拆除前对架桥机进行全面的安全检查，确保拆除过程安全可靠。
2.拆除附属设备：按照逆序原则，先拆除架桥机的附属设备。
3.拆除主体结构：逐步拆除架桥机的主体结构，注意操作规范，确保安全。
4.清理现场：拆除完成后及时清理施工现场，确保周围环境整洁。
五、施工安全注意事项1.操作人员必须经过专业培训，并持证上岗。
2.使用安全带和其他安全器材，保障操作人员的安全。
3.严格遵守操作规程，禁止擅自操作或修改设备。
4.施工过程中应注意防火防爆，确保施工现场安全。
结语架桥机安装、拆除是桥梁建设工程中的重要环节，本文介绍了安装、拆除的专项施工方案，希望能够对相关施工人员有所帮助，确保施工过程的安全顺利进行。
架桥机安装拆除安全专项方案1. 介绍架桥机是一种用于临时架设桥梁的重型机械设备。
它承担着架设桥梁的任务，包括桥梁的安装和拆除。
由于其操作过程涉及到高空作业和重物搬运，安全性是架桥机工作中最重要的考虑因素之一。
本文档将详细介绍架桥机安装拆除的安全专项方案，以确保工作过程中的安全性。
2. 安全准备工作在架桥机安装拆除工作开始之前，需要进行一系列的安全准备工作，以确保工作过程中的安全性。
2.1 现场勘察和规划在开始工作之前，必须进行现场勘察和规划。
这包括评估工作区域的安全性、确定工作场地的位置和尺寸、制定工作计划和时间表等。
2.2 风险评估和控制措施在进行现场勘察和规划的基础上，需要进行风险评估，并采取相应的控制措施以降低风险。
这可能包括设置警告标志和隔离区域、使用安全带和安全网、确保工作人员具备相关技能和培训等。
2.3 设备检查和维护在进行架桥机安装拆除工作之前，必须对设备进行检查和维护，确保其正常工作。
这包括检查所有关键部件和机械系统的运作状况、检查液压系统和电气系统的功能性、检查安全装置的可靠性等。
3. 安全操作指南架桥机安装拆除工作中的安全操作是关键的。
以下是一些安全操作指南，以确保工作过程中的安全性。
3.1 操作员培训和资质要求架桥机的操作是一项复杂的任务，需要经过专门的培训和获得相应的资质证书。
操作员必须熟悉机器的操作和控制方式，了解各个部件和系统的功能，并能正确应对各种突发状况和紧急情况。
3.2 安全装备的使用在进行架桥机安装拆除工作时，必须正确使用个人防护装备和其他安全装备。
这包括安全帽、安全鞋、安全手套、安全眼镜等。
同时，还需要检查这些安全装备的完好性，并定期更换损坏的装备。
3.3 确保周围人员的安全在进行架桥机安装拆除工作时，必须确保周围的人员的安全。
这可能包括设置警告标志和隔离区域、指定专人负责保护周围的人员、确保人员远离危险区域等。
3.4 安全操作程序在进行架桥机安装拆除工作时，必须按照安全操作程序进行操作。
目录一、工程概况 (1)二、方案编制依据 (1)三、900t架桥机要紧技术参数 (1)设备要紧技术参数 (2)要紧部件重量及外形尺寸 (2)要紧标准件 (3)四、900T辅助导梁架桥机安装工程人员配置 (4)职位编制表 (4)五、所需设备、材料和工具 (5)所需设备、材料和工具清单 (5)施工机械、工机具要求 (6)六、工期安排 (6)七、安装场地要求 (6)八、安装要紧步骤 (7)下导梁的安装： (12)地面组拼架桥机： (12)架桥机的顶升： (16)九、安装工艺要点 (18)十、拆除方案 (19)施工工艺 (19)施工流程 (19)拆除步骤 (19)十一、施工平安保证方法 (22)十二、高空作业平安防护方法及注意事项 (26)平安防护方法 (26)安装进程注意事项 (27)十三、环境爱惜、文明施工方法 (28)环境爱惜方法 (28)文明施工 (28)十四、应急救援预案 (28)适用范围 (29)突发事件防范应急组织机构、职责和启动 (29)应急预案工作流程图 (31)突发事件风险分析和预防 (32)应急资源 (32)合作协议 (33)各类突发事件应急方法 (34)应急预案的宣传、教育、学习和演练 (36)应急预案实施终止后的恢复工作 (36)附件1 特种设备安装改造维修许可证一、工程概况TLJ900架桥机由北戴河通联重工股分与铁道建筑研究设计院联合研制,属国际领先机型。
TLJ900型架桥机要紧由前后2台吊梁行车、箱型主梁2根及横联、前支腿1套、后支腿1套、后支腿台车及顶升装置、辅助支腿、悬臂梁、下导梁、下导梁小车、轨道、电气操纵系统、液压系统和动力系统等组成，架桥机的机构见以下图：依照梁场设备及场地情形，整体安装方案：在各零部件运抵现场后，在450T 龙门吊工作面内利用汽车吊组装桥机至低位状态，再用两台450T龙门吊将低位桥机提升安装前支腿、辅支腿和O型腿，最终提升至桥面对接导梁完成安装。

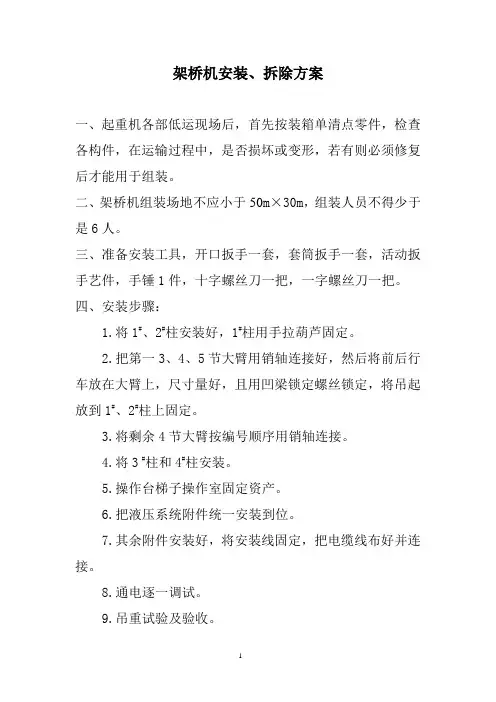

架桥机安装、拆除方案一、起重机各部低运现场后，首先按装箱单清点零件，检查各构件，在运输过程中，是否损坏或变形，若有则必须修复后才能用于组装。
二、架桥机组装场地不应小于50m×30m，组装人员不得少于是6人。
三、准备安装工具，开口扳手一套，套筒扳手一套，活动扳手艺件，手锤1件，十字螺丝刀一把，一字螺丝刀一把。
四、安装步骤：1.将1#、2#柱安装好，1#柱用手拉葫芦固定。
2.把第一3、4、5节大臂用销轴连接好，然后将前后行车放在大臂上，尺寸量好，且用凹梁锁定螺丝锁定，将吊起放到1#、2#柱上固定。
3.将剩余4节大臂按编号顺序用销轴连接。
4.将3 #柱和4#柱安装。
5.操作台梯子操作室固定资产。
6.把液压系统附件统一安装到位。
7.其余附件安装好，将安装线固定，把电缆线布好并连接。
8.通电逐一调试。
9.吊重试验及验收。
五、拆除步骤：1.将架桥机退天井拆除位置，把大臂隆到最低点，固定好1 #柱；2.把电缆线、风绳等附件拆除；3.将0#、3#柱拆除；4.把1 #前两件大臂拆除，2#后两件大臂拆除；5.用曲梁锁定螺丝，将大臂锁定，把1#、2#行车退出，三节大臂拆除；6.将1#、2#柱拆除。
六、架桥机安全操作规程1.现场施工人员必须服从现场专职指挥人员统一指挥，在得到指挥人员的指挥信号后，方可开始操作，操作前必须鸣哨（铃）示意。
2.架桥机应有专人操作，司机应经过专门训练，熟悉本机械的结构特点和操作方法。
禁止非操作人员进行操作。
3.每日每次开车前，必须检查所有机械和电气设备是否良好，操作系统是否灵活，并按规定对设备进行润滑。
4.每班每一次吊运重物时，司机应先将重物起升至不超过0.5米高度，然后下降至接近地面时制动，重复三次后，正式起吊。
5.施工中如有大雪、大雨、大雾和六级以上大风影响施工安全时，应停止作业,夹紧夹轨器，防止滑溜。
6.进入施工现场人员不准穿拖鞋、短裤和背心，必须戴安全帽，高空作业必须系安全带。
架桥机安拆及管理专项方案架桥机是一种重型施工机械，主要用于搭建临时桥梁，为施工工程提供通道。
在安装和拆卸架桥机时，需要确保安全可靠，并进行适当的管理。
本文将提出一种架桥机的安拆及管理专项方案，以确保工程施工的顺利进行。
一、安拆方案1. 安装前准备工作（1）确定工程需求：在安装架桥机之前，需要清楚地了解工程需求，包括宽度、长度、承重能力等要求，以便选择合适的架桥机。
（2）制定具体计划：根据工程需求，制定详细的安装计划，包括安装过程、时间安排、所需人员和设备等。
（3）检查设备状态：在安装之前，要对架桥机进行全面检查，确保设备状态良好，能够正常工作。
2. 安装过程（1）确定桥梁位置：根据设计要求和工程需要，选择合适的位置进行桥梁施工。
要确保位置平稳和安全，以便于架桥机的操作和安装。
（2）安装基础设施：根据桥梁设计，安装桥基础设施，包括桥墩和支撑结构。
要确保设施牢固可靠，能够承受架桥机的重量和运动。
（3）架设主体结构：根据安装计划，使用起重设备将架桥机主体结构提升到预定位置，并进行固定。
在安装过程中要注意平衡和稳定，以保证架桥机的安全性。
（4）连接支撑设备：将支撑设备与主体结构连接，以增加支撑能力和稳定性。
要确保连接牢固可靠，避免松动和变形。
（5）验收和测试：在安装完成后，进行验收和测试，确保架桥机的正常运行。
要进行功能测试、负荷测试和安全测试，以确保设备符合要求。
3. 拆卸过程（1）撤销连接：在拆除之前，先撤销支撑设备与主体结构的连接。
要注意操作的顺序和方法，确保拆除过程平稳和安全。
（2）降低主体结构：使用起重设备逐步降低主体结构，将其安全地放置在地面上。
在降低过程中要保持平衡和稳定，防止倾斜和摇晃。
（3）拆除基础设施：根据需要和规划，拆除桥墩和支撑结构。
要注意操作的顺序和方法，以避免对周围环境和设备造成影响。
（4）整理和保养：在拆除完成后，对架桥机进行整理和保养。
清理设备和周围环境，检查设备的状态和功能，做好保养工作。
架桥机安装拆除安全专项方案一、编制依据根据《中华人民共和国安全生产法》、《建设工程安全生产管理条例》等法律法规，结合本工程实际情况，制定本架桥机安装拆除安全专项方案。
本方案旨在确保架桥机安装拆除过程中的安全，保护作业人员的人身安全和设备安全，减少施工对周边环境的影响。
二、工程概况本工程位于XX省XX市，为一座跨江大桥。
桥长XX 米，宽XX米，采用XX型架桥机进行安装拆除。
架桥机主要由主梁、支腿、横移系统、起升系统、控制系统等部分组成。
三、编制原则1. 安全第一：确保架桥机安装拆除过程中，作业人员的人身安全和设备安全。
2. 预防为主：加强安全隐患的排查和治理，预防事故的发生。
3. 科学管理：采用先进的技术和管理方法，提高架桥机安装拆除的效率和安全性。
4. 环保施工：减少施工对周边环境的影响，保护生态环境。
四、架桥机安装拆除安全措施1. 人员培训：对作业人员进行架桥机安装拆除的安全技术培训，确保作业人员熟练掌握操作规程。
2. 设备检查：在安装拆除前，对架桥机进行全面检查，确保设备性能良好，符合安全要求。
3. 作业环境：确保作业现场平整、宽敞，无障碍物，符合安全作业条件。
4. 安全防护：为作业人员配备安全带、防护眼镜、防护手套等劳保用品，确保作业人员的人身安全。
5. 应急预案：制定应急预案，确保在突发情况下，能够迅速采取措施，减少事故损失。
6. 施工监控：对架桥机安装拆除过程进行全程监控，发现问题及时处理。
7. 施工记录：详细记录架桥机安装拆除过程中的各项数据，为后续施工提供参考。
五、架桥机安装拆除施工流程1. 安装流程：（1）基础施工：确保桥墩、支腿等基础工程质量符合要求。
（2）设备运输：将架桥机各部件运输至施工现场。
（3）组装：按照组装顺序和工艺要求，将架桥机各部件组装起来。
（4）调试：对架桥机进行调试，确保各系统正常运行。
（5）试运行：进行试运行，检查架桥机运行状态，确保安全无误。
2. 拆除流程：（1）停机：停止架桥机运行，切断电源。
某高速公路架桥机安装拆除安全专项方案在高速公路架桥机的安装和拆除过程中，为了保证施工人员和过往车辆的安全，必须制定详尽的安全专项方案。
本方案将对架桥机的安装和拆除过程中可能的安全风险进行分析和预防措施的制定，以确保施工过程中的安全。
二、安装过程1. 施工前的准备工作在进行架桥机安装前，需要对工地进行清理，确保施工区域周围没有障碍物。
同时，需要对设备本身进行彻底的检查和维护，确保设备运行正常，没有任何潜在的安全隐患。
2. 安装过程中的安全措施（1）设备搬运：在搬运架桥机的过程中，需要使用专业的起重设备进行搬运，同时要配备足够的人员进行指挥和监督，确保搬运过程中不会对周围环境和人员造成伤害。
（2）设备安装：在架桥机的安装过程中，需要严格按照设备操作手册的要求进行操作，并由专业的操作人员进行操作。
同时，要对设备的安装过程进行严密的监控和检查，确保操作过程中的安全。
（3）现场管控：在安装过程中，需要设置专门的施工警戒线和安全标识，禁止未经许可的人员靠近施工现场。
同时，要对施工现场进行24小时监控，确保施工过程中没有安全隐患。
三、拆除过程1. 施工前的准备工作在进行架桥机的拆除前，需要对设备进行彻底的检查，确保设备在拆除过程中不会出现安全隐患。
同时，要对拆除工作进行详细的计划，并做好周围环境的防护工作。
2. 拆除过程中的安全措施（1）设备搬运：在搬运架桥机的过程中，需要按照专业的操作流程进行，确保设备在搬运过程中不会对周围的人员和环境造成伤害。
（2）设备拆除：在拆除设备的过程中，需要严格按照设备操作手册的要求进行操作，并由专业的操作人员进行操作。
同时，要对设备的拆除过程进行严密的监控和检查，确保操作过程中的安全。
（3）现场管控：在拆除过程中，需要设置专门的施工警戒线和安全标识，禁止未经许可的人员靠近施工现场。
同时，要对施工现场进行24小时监控，确保施工过程中没有安全隐患。
四、总结通过制定安全专项方案并严格执行，可以有效降低架桥机安装和拆除过程中的安全风险，保障施工人员和周围环境的安全。
中原路西延上街至巩义S237快速通道JD 150-40型架桥机安装施工方案中原路西延上街至巩义S237快速通道JD 150-40A3型架桥机安装专项方案一、编制依据1、中原路西延上街至巩义S237快速通道工程桥梁设计图纸2、《起重机设计规范》（GB3811-2008）3、《钢结构设计规范》（GB50017-2003）4、《城市桥梁工程施工与质量验收规范》（CJJ2-2008）5、《公路桥涵设计通用规范》（JTG D60-2004）6、《公路桥涵施工技术规范》（JTG/TF50-2011）7、《钢结构工程施工质量验收规范》（GB50205-2001）8、《城镇道路工程施工与质量验收规范》（CJJ1-2008）9、《建设工程安全生产管理条例》10、《特种设备安全监察条例》11、《建筑起重机械安全监督管理规定》12、《建筑施工特种作业人员管理规定》13、《建筑起重机械备案登记办法》14、《架桥机通用技术条件》（GB/T 26470-2011）15、架桥机安装使用说明书、合格证。
16、国家、省有关安全生产、文明施工有关规程规定。
17、本单位施工类似工程项目的能力、技术、械设备实力及多年来参与类似工程项目的施工经验。
本施工方案是在充分研究该项目工程总的施工工期和桥型、规格的实际情况基础上编制的，为了满足箱梁的铺架需要，按甲方所要求的总体规划和施工方案来实现铺架技术上的保证，达到安全、高效、确保工期为目的。
三、施工进度计划、材料与设备计划1、设备进场当施工现场具备架桥机拼装及架梁条件前七天，甲方通知我方设备进场，我方将在接到通知后3天内组织装车进场。
装车前我公司质监人员将对架桥机进行全面检查，确保架桥机的完好。
2、设备拼装进度计划设备进场后，现场施工人员对进场设备数量进行核实，确保没有缺少不见，并对架桥机再次进行全面检查，确保部件及各个系统的完整。
完成上述工作后，对架桥机进行组装。
附组装进度计划表：3、材料计划表4、架桥机拼装所需设备根据架桥机拼装施工现场情况，确定本次架桥机拼装所使用设备为25t汽吊二台。
⑴ 25t汽吊负责设备的地面组拼，包括大梁对接、天车横移梁与天车纵移箱体的组装、架桥机前支腿及中支腿组装、架桥机前底横梁安装。
四、施工工艺技术1、技术参数架桥机技术参数表2、工艺流程架桥机的安装按照主梁地面对接→天车横梁及纵移机构地面组拼→安装中支腿地横梁、前支腿地横梁、后托轮架→大梁安装→前支腿安装、调整→后支腿的安装→提升小车安装→电器系统安装→吊具安装的顺序完成。
架桥机安装流程图架桥机安装、拆除人员机械配备表4、施工方法①、主梁地面对接a、按照主梁的编号顺序依次将两列主梁采用销轴连接成整体，将导梁用销轴连接成整体。
②、天车横梁及纵移机构地面组拼a、将提升小车的纵移轮箱和天车横梁组装，保证两个纵移轮箱中心距离达到要求，偏差不大于3mm ，担梁中心距离1.5米，偏差不大于3mm。
b、完成上述a步骤后，将纵移小车的针轮减速器、电机安装完毕。
③、安装中支腿地横梁、前支腿地横梁、后托轮架a、在已架设箱梁端头顶部摆放中支腿地横梁，底部采用枕木或竹夹板支垫。
两支点距离最大不超过0.8米，支垫时每个支点承载力不小于30吨。
横移轨道两头端部的支垫承载力不小于50吨。
b、使用水平仪将中托轨道调整水平，并要求与前支横移轨道平行，两端距离偏差不得大于2cm。
c、将中支腿部件根据桥梁平曲线组装成整体，按过孔方向将其置于中支腿地横梁上部，两中支腿中心距离根据实际需要确定。
d、安装临时电源，检验中托轮的车轮转向是否一致。
e、将后托轮架装成整体，安装在架桥机的尾端。
f、在已架设箱梁前方盖梁顶部摆放前支腿地横梁，底部采用枕木或竹夹板支垫。
两支点距离最大不超过0.6米，支垫时每个支点承载力不小于30吨。
横移轨道两头端部的支垫承载力不小于50吨。
④、大梁安装b、检查两列主梁中心距是否达到要求，保证两端偏差不大于5mm，中间偏差不大于7mm⑤、前支腿安装、调整a、地面组拼前支腿。
b、安装前支腿液压系统。
c、将前支腿油缸接上油泵，启动前支腿油泵，将油缸和上下横梁用销轴连接。
d、用龙门吊将整个前支腿吊起，用螺栓将支腿座与主梁连接成整体。
e、通过油缸调整下部轮箱的高度，使前支腿处于待过孔状态。
⑥、后支腿的安装a、利用龙门吊安装架桥机后支腿至预定位置，并紧固牢靠，使后支腿与主大梁形成一个整体。
⑦、提升小车安装a、利用龙门吊将提升小车放置在主梁轨道之上。
b、将横移小车放置在提升小车的横移轨道之上。
c、将卷扬机吊起放置在横移小车的车体上。
⑧、电器系统安装电器设备安装时参考电器原理图、接线图进行安装。
架桥机工作之前，接通临时电源，确定各驱动电机转向是否正确一致，制动器是否有效，各安全装置是否安全可靠。
⑨、吊具安装按要求缠绕钢丝绳，安装吊具，吊具安装须注意钢丝绳的缠绕：a、钢丝绳须从动滑轮的中部穿入。
b、钢丝绳的端部固定在定滑轮上。
c、钢丝绳穿好后，安装吊具。
保证吊具自然下垂，不得扭转，钢丝绳之间不得相互干涉。
d、吊具下放到所需最低位置时，卷筒上的钢丝绳不得少于三圈也不宜多于十圈。
5、施工过程中的质量控制与检查验收第一项检查：持证人员全部到位核对人头、验核资格、收存资格证书复印件第二项检查：技术与安全交底交底并填写《技术与安全交底表》、汽车吊方面签署合作协议。
第三项检查：工具、器材、零部件全部到位；汽吊到位工具准备参照上述表格材料准备零部件准备按配套清单预点、预润滑后勤准备工具室一间，门窗完好，饮用水、伙食、住宿房等落实。
同使用单位协商正式开工进场日期，一经确定，提前检查他方应做好的配合工作。
第四项检查：安全措施到位：1、所有操作人员必须严格执行本工种的操作规程。
2、施工前队长必须认真查看施工现场，排除可能影响正常施工的安全隐患。
3、施工人员进入现场必须带好安全帽，穿好工作服和工作鞋，高空作业系好安全带，工作区域围好警戒绳。
4、吊装件两端必须栓好安全绳。
严禁无指挥作业、严禁指挥信号不明作业。
严禁酒后作业、严禁大于5级风吊装和上高空作业。
c、高温高空作业时，连续作业时间一般不能超过一小时，具体有队长掌握。
每次作业前，必须仔细检查梯子的每步踏杆和整体固定牢靠。
起重吊装时，队长必须检查的安全点如下：汽车吊装的位置、起重吨位、吊臂幅度、吊钩垂直度、吊具强度。
起吊物件时必须听从队长指挥（或听从汽车吊指挥员指挥）。
任何时候载荷起重机下严禁有人。
若有违规或违章施工现象时，队长、安全员、及任何人有权喝令暂停。
第五项检查：地横梁铺设用水平仪检查地横梁两端的高低差，坡差不大于3‰。
前地横梁与中地横梁的不平行度不超过15MM时。
前支腿必须用线垂校直。
安装地横梁夹板，螺栓全部禁固。
装车挡，地横梁安装完毕后，在中地横梁的两端先装上车挡，前地横梁上的车挡安装时必须与前者调校在同一位置，此时架桥机大梁与地横梁规方。
地横梁安装结束后，复测检查安装误差，记录存挡。
第六项检查：架桥机拼装1、整机的拼装应以JD型架桥机的使用说明书为准。
2、拼装时不应随便在设备上施焊，气割，扩孔等。
3、起重机上用销轴联结的大梁，以及起重机上所有用螺栓连接的件，一般为对号制造，因此装配时应注意其配对编号和单件上的连接记号标志。
4、拼装中支腿时，确保四轮形位公差，对角线误差不大于5mm。
5、装前支腿时用缆风绳固定于垂直状态、并与地横梁锁定。
6、吊装主梁，主梁在平地上拼接成两片，分片吊装，控制两片主梁的跨度和平行度，吊上支腿后安装前后横联装置，最后用吊紧螺栓与支腿完全紧固。
天车先在平地上拼装完毕，然后分天车架和横移小车两部分吊装到主梁上。
天车与小车拼装时对四轮定位的要求是对角线误差不大于5mm。
当完成电气试车后穿绕起吊滑轮组。
所有钢丝绳不应有锈蚀，损伤，弯折，打环，裂嘴、松散和打扭的现象，并保证在卷筒上排列整齐。
安装完进行机械部分的安装质量检查。
第七项检查：电气安装总则架桥机电气安装应该以使用说明书为准。
电气安装前，应具备下列条件：司机室上部的顶棚不应渗水。
各电气件及接线外观符合要求。
电缆无破损或老化。
司机室与架桥机本体用螺栓连接时，应进行电器跨接；其跨接点不应少于两处，跨接宜采用多股软铜线，其截面积不得小于16M/N，两端压接接线端子应采用镀锌螺栓固定。
架桥机的地横梁，应设两点接地，在轨道之间的接头处，宜作电气跨接；接地电阻应小于4Ω软缆供电支撑软缆的钢丝绳和绳端拉紧装置应有足够的强度。
当钢丝绳的长度<25M时,绳端拉紧装置的调节余量不应小于0.1M;当钢丝绳的长度>25M时,绳端拉紧装置的调节余量不应小于0.2M.软缆两端应固定可靠。
配线检查所配置电缆和导线的耐压和截面积是否符合负荷要求。
所有电线电缆均应装在管内,线槽内或保护罩内.钢管，线槽应固定牢固，露天钢管，应使管口向下，或有其它防水措施，管口应装护口套。
电器装置配电屏柜不应焊接固定，紧固螺栓应有措施，户外配电屏柜应有防雨装置。
电阻器直接叠装不能超过4箱。
制动器动作灵敏，准确，可靠；分别驱动的两台制动器应同步。
行程开关的极限距离：上升极限<100MM;运行极限<200MM。
撞杆应是可调节的，碰接角度为45度，并有足够的宽度。
控制器的安装应便于操作和维修；操作方向和运行方向一致。
照明电器在主电路断电后不应断电；照明回路应设置专用零线或隔离变压器。
第九项检查：设备调试调试前关闭起重机电源，检查所有连接部位（包括小车）的坚固情况；检查电路系统和电气设备的绝缘电阻是否符合要求。
清除大车运行轨道上、起重机上以及试验区域内有碍调试的一切物品。
第九项：无负荷试车分别开动各机构，操纵机构操作方向应与各机构运动方向一致，观察各机构应平稳的运转，没有冲击和振动等现象。
沿行程全长，往返运行3次，检查大、小车运行机构情况。
进行各种开关的试验，包括起升限位器、大车运行限位装置。
第十项：负荷试验起重机试运转分为额定负荷、静负荷、动负荷试验三个部分五、架桥机拆除本工程施工结束后，架桥机退回原架桥机拼装点进行架桥机拆除工作，拆除区域同为封闭施1、设备拆除进度计划架桥机退回到原架桥机拼装点后，施工人员对进场设备数量进行核实，确保没有缺少不见。
完成上述工作后，对架桥机进行拆除。
附拆除进度计划表：施工进度计划表2、材料计划表序号名称规格数量1 活扳手150、300、350、450 各2把2 梅花扳手2套3 套筒扳手1套4 钳工工具1套5 电工工具1套6 起吊工具2套7 钢卷尺5米、30米各1把3、架桥机拆除所需设备根据施工现场情况，确定本次架桥机拼装所使用设备为25t汽吊一台。
（1）、25t汽吊负责设备的地面打散及装车，包括大梁打散、天车横移梁与天车纵移箱体的打散、架桥机前支腿及中支腿打散。
4、拆除顺序架桥机的安装按照吊具拆除→电器系统拆除→提升小车拆除→后支腿的拆除→前支腿拆除→大梁拆除→中支腿地横梁、前支腿地横梁、后托轮架拆除→的顺序完成。
