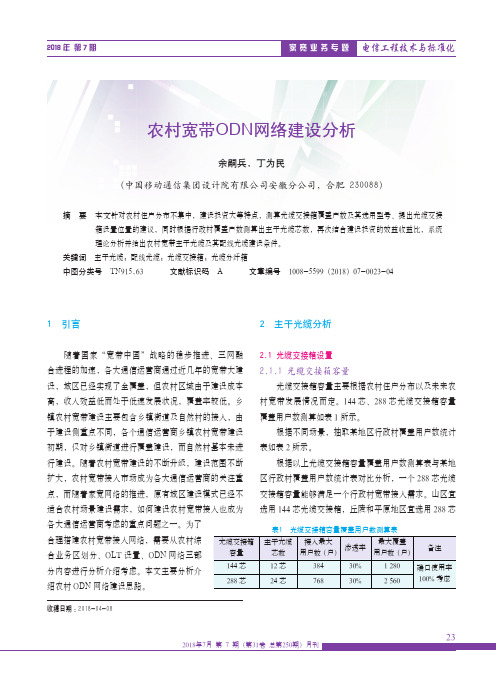

农村宽带ODN 网络建设分析余嗣兵，丁为民（中国移动通信集团设计院有限公司安徽分公司，合肥 230088）摘 要 本文针对农村住户分布不集中，建设投资大等特点，测算光缆交接箱覆盖户数及其选用型号、提出光缆交接箱设置位置的建议，同时根据行政村覆盖户数测算出主干光缆芯数，再次结合建设投资的效益收益比，系统理论分析并给出农村宽带主干光缆及其配线光缆建设条件。
关键词 主干光缆；配线光缆；光缆交接箱；光缆分纤箱中图分类号 TN915.63 文献标识码 A 文章编号 1008-5599（2018）07-0023-04收稿日期：2018-04-081 引言随着国家“宽带中国”战略的稳步推进、三网融合进程的加速，各大通信运营商通过近几年的宽带大建设，城区已经实现了全覆盖，但农村区域由于建设成本高，收入效益低而处于低速发展状况，覆盖率较低。
乡镇农村宽带建设主要包含乡镇街道及自然村的接入，由于建设侧重点不同，各个通信运营商乡镇农村宽带建设初期，仅对乡镇街道进行覆盖建设，而自然村基本未进行建设。
随着农村宽带建设的不断升级，建设范围不断扩大，农村宽带接入市场成为各大通信运营商的关注重点，而随着家宽网络的推进， 原有城区建设模式已经不适合农村场景建设需求，如何建设农村宽带接入也成为各大通信运营商考虑的重点问题之一。
为了合理搭建农村宽带接入网络， 需要从农村综合业务区划分、OLT 设置、ODN 网络三部分内容进行分析介绍考虑。
本文主要分析介绍农村ODN 网络建设思路。
2 主干光缆分析2.1 光缆交接箱设置2.1.1 光缆交接箱容量光缆交接箱容量主要根据农村住户分布以及未来农村宽带发展情况而定。
144芯、288芯光缆交接箱容量覆盖用户数测算如表1所示。
根据不同场景，抽取某地区行政村覆盖用户数统计表如表2所示。
根据以上光缆交接箱容量覆盖用户数测算表与某地区行政村覆盖用户数统计表对比分析，一个288芯光缆交接箱容量能够满足一个行政村宽带接入需求。

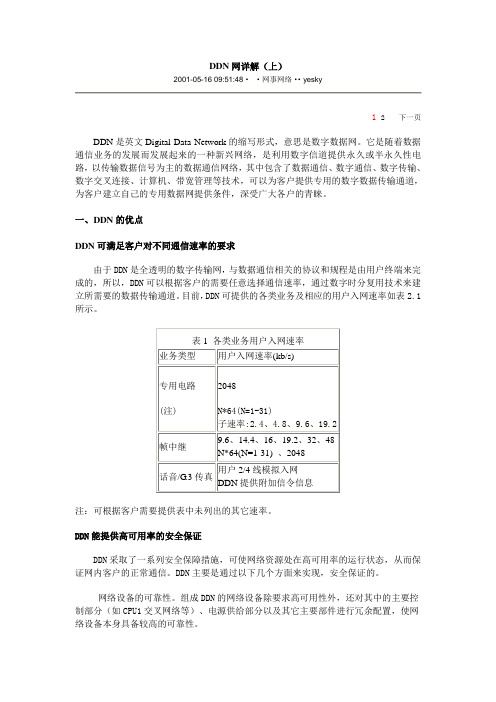

DDN网详解（上）2001-05-16 09:51:48··网事网络··yesky1 2下一页DDN是英文Digital Data Network的缩写形式，意思是数字数据网。
它是随着数据通信业务的发展而发展起来的一种新兴网络，是利用数字信道提供永久或半永久性电路，以传输数据信号为主的数据通信网络，其中包含了数据通信、数字通信、数字传输、数字交叉连接、计算机、带宽管理等技术，可以为客户提供专用的数字数据传输通道，为客户建立自己的专用数据网提供条件，深受广大各户的青睐。
一、DDN的优点DDN可满足客户对不同通信速率的要求由于DDN是全透明的数字传输网，与数据通信相关的协议和规程是由用户终端来完成的，所以，DDN可以根据客户的需要任意选择通信速率，通过数字时分复用技术来建立所需要的数据传输通道。
目前，DDN可提供的各类业务及相应的用户入网速率如表2.1所示。
注：可根据客户需要提供表中未列出的其它速率。
DDN能提供高可用率的安全保证DDN采取了一系列安全保障措施，可使网络资源处在高可用率的运行状态，从而保证网内客户的正常通信。
DDN主要是通过以下几个方面来实现，安全保证的。
网络设备的可靠性。
组成DDN的网络设备除要求高可用性外，还对其中的主要控制部分（如CPU1交叉网络等）、电源供给部分以及其它主要部件进行冗余配置，使网络设备本身具备较高的可靠性。
数字电路的稳定性。
网络设备之间均是数字传输电路，它具有很强的搞噪声和失真的能力，具有很小的传输比特差错率，并且性能稳定。
网络设备的智能化。
网络设备会不停地对所有连接到系统上的2048kb/s数字电路进行监视，并按ITU-TU.821/G.826建议进行分析。
如果遇到电路发生故障，网络设备会自动地进行路由迂回，线索点，以此来保证通路的畅通，减少对客户数据通信的影响。
灵活的网络管理系统。
DDN采用的图形化网络管理系统可以实时地收集网络内发生的故障并进行故障分析和定位。
连锁企业数据通信解决方案－移动无线DDN业务1.概述无线DDN(Digital Data Network)业务以中国移动的GSM/GPRS网络为平台，采用SMS、CSD (Circuit Switched Data)、USSD（Unstructured Supplementary Services Data）、GPRS等接入方式，采用点对点或点对多点的传输方式，通过特种行业终端，为各种行业客户服务的、机器到机器（M2M）的无线数据实时传输业务。
无线DDN业务可广泛应用在行业监测、远程控制、团队协作、物流管理、数据备份、信息互传、无线POS等领域，实现外围设备间、外围设备同中心节点间的通信。
2.目标客户目标客户为水利、电力、采油、采矿、环保、气象、交通、税务、医疗、公安、教育、金融、烟草、海关等多种行业客户。
3.产品优势（1）多种无线接入方式：无线DDN主要的承载方式包括GPRS、CSD、SMS等，根据行业客户的需求以及其设备配置情况，可以选择其中的一种或者几种方式进行数据的传输和交互。
实用文档在无线DDN的几种承载方式中，GPRS虽然资费相对较高，但是由于其永远在线、按量计费、快速登录等特点，行业客户一般选用GPRS为主要传输方式，辅以SMS、CSD 实现提醒、交互或者备用等功能。
（2）企业与移动网络快速接入：提供与现有数据网的无缝连接，仅需几秒种；还可根据安全性要求的不同，分别以INTERNET、VPN和专线接入。
（3）安全能够保障：对于行业客户较为关注的完全性问题，GPRS无线接入方式提供了较好的解决方案。
无线部分：GPRS是在GSM系统上发展而来的分组交换业务，该业务继承了GSM 系统安全的特点，其在空中传递的数据都是经过加密的。
因此可以有效防止用户数据在实用文档无线部分被非法截获。
有线部分：由于行业客户的内部网是通过专线方式与GPRS核心网相连的，可以从根本上杜绝恶意入侵者从互联网截获行业客户相关数据的可能。

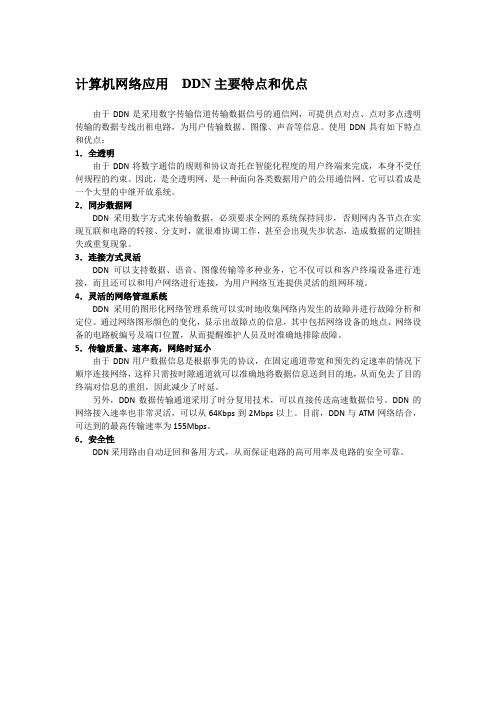

计算机网络应用DDN主要特点和优点由于DDN是采用数字传输信道传输数据信号的通信网，可提供点对点、点对多点透明传输的数据专线出租电路，为用户传输数据、图像、声音等信息。
使用DDN具有如下特点和优点：1．全透明由于DDN将数字通信的规则和协议寄托在智能化程度的用户终端来完成，本身不受任何规程的约束。
因此，是全透明网，是一种面向各类数据用户的公用通信网。
它可以看成是一个大型的中继开放系统。
2．同步数据网DDN采用数字方式来传输数据，必须要求全网的系统保持同步，否则网内各节点在实现互联和电路的转接、分支时，就很难协调工作，甚至会出现失步状态，造成数据的定期挂失或重复现象。
3．连接方式灵活DDN可以支持数据、语音、图像传输等多种业务，它不仅可以和客户终端设备进行连接，而且还可以和用户网络进行连接，为用户网络互连提供灵活的组网环境。
4．灵活的网络管理系统DDN采用的图形化网络管理系统可以实时地收集网络内发生的故障并进行故障分析和定位。
通过网络图形颜色的变化，显示出故障点的信息，其中包括网络设备的地点、网络设备的电路板编号及端口位置，从而提醒维护人员及时准确地排除故障。
5．传输质量、速率高，网络时延小由于DDN用户数据信息是根据事先的协议，在固定通道带宽和预先约定速率的情况下顺序连接网络，这样只需按时隙通道就可以准确地将数据信息送到目的地，从而免去了目的终端对信息的重组，因此减少了时延。
另外，DDN数据传输通道采用了时分复用技术，可以直接传送高速数据信号。
DDN的网络接入速率也非常灵活，可以从64Kbps到2Mbps以上。
目前，DDN与ATM网络结合，可达到的最高传输速率为155Mbps。
6．安全性DDN采用路由自动迂回和备用方式，从而保证电路的高可用率及电路的安全可靠。

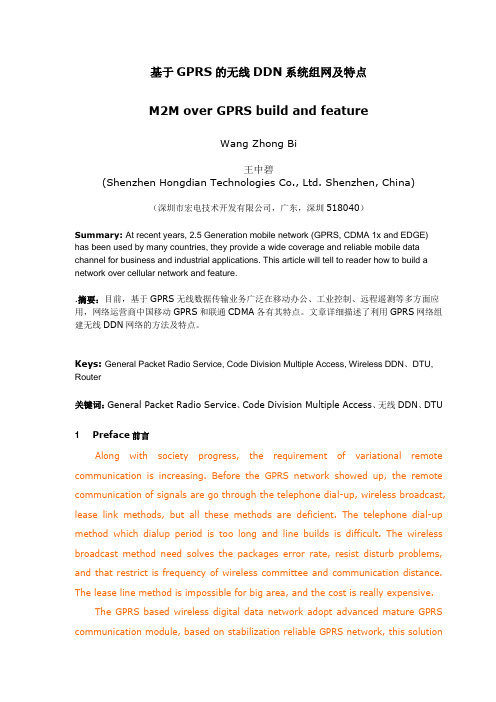

基于GPRS的无线DDN系统组网及特点M2M over GPRS build and featureWang Zhong Bi王中碧(Shenzhen Hongdian Technologies Co., Ltd. Shenzhen, China)（深圳市宏电技术开发有限公司，广东，深圳518040）Summary:At recent years, 2.5 Generation mobile network (GPRS, CDMA 1x and EDGE)has been used by many countries, they provide a wide coverage and reliable mobile data channel for business and industrial applications. This article will tell to reader how to build a network over cellular network and feature..摘要：目前，基于GPRS无线数据传输业务广泛在移动办公、工业控制、远程遥测等多方面应用，网络运营商中国移动GPRS和联通CDMA各有其特点。
文章详细描述了利用GPRS网络组建无线DDN网络的方法及特点。
Keys: General Packet Radio Service, Code Division Multiple Access, Wireless DDN、DTU, Router关键词：General Packet Radio Service、Code Divis ion Multiple Access、无线DDN、DTU1 Preface前言Along with society progress, the requirement of variational remote communication is increasing. Before the GPRS network showed up, the remote communication of signals are go through the telephone dial-up, wireless broadcast, lease link methods, but all these methods are deficient. The telephone dial-up method which dialup period is too long and line builds is difficult. The wireless broadcast method need solves the packages error rate, resist disturb problems, and that restrict is frequency of wireless committee and communication distance. The lease line method is impossible for big area, and the cost is really expensive.The GPRS based wireless digital data network adopt advanced mature GPRS communication module, based on stabilization reliable GPRS network, this solutionwill reduce communication cost to lowest.随着社会的发展，各种设备远程通信的需求越来越多，在GPRS网络建设以前，设备的远程通讯通常采用电话拨号、无线电台、专线等方式，但这些方式均有很多不足之处。
数字数据网（DDN）概述计算机通信技术层出不穷，国民经济的飞速发展，金融、证券、海关、外贸等集团用户和租用数据专线的部门、单位大幅度增加，数据库及其检索业务也迅速发展，现代社会对电信业务的依赖性越来越强。
数字数据网DDN(Digital Date Network)就是适合这些业务发展的一种传输网络。
他是将数万、数十万条以光缆为主体的数字电路，通过数字电路管理设备，构成一个传输速率高、质量好，网络时延小，全透明、高流量的数据传输基础网络。
什么是DDN？它是利用数字信道传输数据信号的数据传输网。
它的主要作用是向用户提供永久性和半永久性连接的数字数据传输信道，既可用于计算机之间的通信，也可用于传送数字化传真，数字话音，数字图像信号或其他数字化信号。
永久性连接的数字数据传输信道对用户来说是非交换性的。
但用户可提出申请，由网络管理人员对其提出的传输速率、传输数据的目的地和传输路由进行修改。
网络经营者向广大用户提供了灵活方便的数字电路出租业务，使各行业构成自己的专用网。
DDN的产生20世纪60年代，随着计算机技术的迅速发展和广泛应用，人们对数据通信不断提出新的要求，而以往用来传送数据的PSTN，是为语音通信设计的通信网络，远远不能满足数据通信的发展需求。
为了满足许多需要高速、实时、大业务量用户的需求，同时支持多种业务网和增值业务的发展，DDN由此而产生并逐渐发展起来。
目前，DDN采用的技术越来越先进，不仅能在PDH中使用，可以在SDH中使用，DDN已成为数据通信基础网络中的一个重要的技术分支，可为用户提供高速率、高质量的传输通路环境。
20世纪70年代前期是数据通信的发展前期，当时数据终端无智能，传输手段是模拟式实线传输，因此线路噪声干扰大，传输质量低。
70年代中期出现低速时分多路复用器和频带型Modem，提高了端到端数据传输的速率和质量。
70年代末，以X.25协议为核心的分组交换数据通信技术的实用化使各种不同大小规模的公众分组交换数据网(PSPDN)遍及全世界。
DDN是利用数字信道传输数据信号的数据传输网。
它的主要作用是向用户提供永久性和半永久性连接的数字数据传输信道，既可用于计算机之间的通信，也可用于传送数字化传真，数字话音，数字图像信号或其它数字化信号。
永久性连接的数字数据传输信道是指用户间建立固定连接，传输速率不变的独占带宽电路。
半永久性连接的数字数据传输信道对用户来说是非交换性的。
但用户可提出申请，由网络管理人员对其提出的传输速率、传输数据的目的地和传输路由进行修改。
网络经营者向广大用户提供了灵活方便的数字电路出租业务，供各行业构成自己的专用网。
ddn计算机通信技术层出不穷，国民经济的飞速发展，金融、证券、海关、外贸等集团用户和租用数据专线的部门、单位大幅度增加，数据库及其检索业务也迅速发展，现代社会对电信业务的依赖性越来越强。
数字数据网DDN（Digital Data Network）就是适合这些业务发展的一种传输网络。
它是将数万、数十万条以光缆为主体的数字电路，通过数字电路管理设备，构成一个传输速率高、质量好，网络时延小，全透明、高流量的数据传输基础网络。
数字数据网(Digital Data Network)是利用数字信道传输数据信号的数据传输网，它的传输媒介有光缆、数字微波、卫星信道以及用户端可用的普通电缆和双绞线。
利用数字信道传输数据信号与传统的模拟信道相比，具有传输质量高、速度快、带宽利用率高等一系列优点。
DDN向用户提供的是半永久性的数字连接，沿途不进行复杂的软件处理，因此延时较短，避免了分组网中传输时延大且不固定的缺点；DDN采用交叉连接装置，可根据用户需要，在约定的时间内接通所需带宽的线路，信道容量的分配和接续在计算机控制下进行，具有极大的灵活性，使用户可以开通种类繁多的信息业务，传输任何合适的信息。
DDN以光缆为中继干线，其基本单位是节点（node），每个节点具备主控模块，中继模块，用户模块及其他功能块，支持速率为16kb／s，8kb／S等话音和高于2Mb/s的图像信号的传输。
空管分局DDN网络系统的运行风险评估及控制对策摘要本文旨在对空管分局的DDN网络系统进行运行风险评估，并提出相应的控制对策。
首先，通过对DDN网络系统进行整体架构和功能的介绍，分析了系统可能面临的风险。
然后，采用风险评估模型对这些风险进行了定量评估，并根据评估结果提出了相应的控制对策。
最后，总结了本文的工作，并对未来可能的研究方向进行了展望。
1. 简介1.1 DDN网络系统概述空管分局的DDN网络系统是指空管分局内部使用的数据分发网络系统。
它提供了各个部门之间数据的交流和共享，是空管分局运行管理的重要工具。
该系统承载了空管分局的关键业务信息，一旦发生故障或遭受攻击，将对空管分局的运行产生重大影响。
1.2 本文内容本文将对空管分局DDN网络系统的运行风险进行评估，并提出相应的控制对策。
主要内容包括： - DDN网络系统的架构和功能介绍； - 风险评估模型的构建；- 运行风险评估结果及分析； - 控制对策的提出； - 结论和展望。
2. DDN网络系统架构和功能介绍2.1 架构DDN网络系统由核心交换机、接入交换机、服务器和终端设备组成。
其中，核心交换机负责整个网络的数据交换和转发，接入交换机将外部数据传递给核心交换机，服务器提供数据存储和处理功能，终端设备用于用户接入和数据交互。
2.2 功能DDN网络系统具有以下主要功能： - 数据传输和交换：通过核心交换机实现各部门之间的数据传输和交换； - 数据存储和管理：服务器提供数据存储和管理功能，保证数据的可靠性和安全性； - 用户接入和权限管理：终端设备用于用户接入系统，并通过权限管理确保数据的安全性； - 监控和管理：系统提供监控和管理功能，实时监测系统运行状态，及时处理故障和安全事件。
3. 风险评估模型的构建为了评估空管分局DDN网络系统的运行风险，我们构建了一个风险评估模型，该模型主要从系统可用性、安全性和管理性三个维度进行评估。
3.1 可用性评估可用性评估主要考虑以下因素： - 线路故障：核心交换机或接入交换机发生故障，导致数据传输中断； - 服务器故障：服务器发生故障，导致数据无法存储和处理； - 终端设备故障：终端设备发生故障，导致用户接入系统受阻。
中国xx银行xx省分行无线DDN网络接入方案第一章可行性分析一、概述进入90年代以来，世界经济发生了显著的变化，银行业进入了一个全新的发展时期，信息与网络的应用将是体现21世纪银行竞争力的重要尺度。
目前，xx银行xx省分行信息系统采用的主要手段为：租用邮电公用数字数据网。
这种方式在一定程度上解决了部分数据传输问题。
但随着银行业务的不断增长，营业网点的不断增多，新形式下竞争的加剧要求银行信誉的万无一失，各种用户不断提出新要求，这时，有线网越来越难满足银行飞速发展的要求。
其缺陷也就显露出来，集中表现在对邮电线路依赖性过强，难以应付突发事件，给银行造成巨大经济损失，例如：当邮电线路一旦中断，银行根本无法短时间恢复业务通讯，完全处于被动状态，无法通过自身的努力去解决问题。
无线扩频通信网络在许多方面都有无法比拟的优越性，它不用铺设线路就可以通过选用先进的调制方式，提供可与有线光纤相媲美的高质量无线数字通道，它可靠性高、安全性能好，安装施工简便、灵活，便于搬迁和系统升级。
因此xx无线DDN网络就势在必行了。
二、现有网络业务中的问题分析xx银行xx省分行目前通信线路主要租用邮电线路。
计算中心配置路由器，网络结构为大集中式处理结构，即在各网点没有数据处理能力，每一笔业务均需通过通信线路传至分行计算中心，由主机系统进行处理。
从银行业务角度来讲，此种网络结构有利于保障各网点数据统一、准确、便于管理，但从另一角度来讲，此种网络结构完全建立在通信线路可靠、畅通的前提之上。
银行的业务对通信线路的依赖是如此之大，以至于一旦通信线路出现问题，各网点所有业务都将中断。
因此，银行迫切需要找到一种可靠、高效、经济的通信手段，保障网络正常运行。
单独租用邮电线路存在如下不足:1、专线初装费及租用费昂贵。
租费不能转化为银行的固定资产。
2、线路不在银行控制之下，管理难度大。
所有线路由邮电部们管理,如出现问题,银行无法自行修复线路.只能向邮电部们报告,由邮电部们安排查找故障,修复线路,通常修复时间少则半天,多则数天甚至数周,严重影响业务正常运行.3、受外界环境及人为因素影响大.邮电线路经常可能由于市政施工,雷击或人为搭错线等因素造成中断,并且往往由于牵涉因素多,而导致恢复周期较长.4、邮电部门组织结构及服务效率亟待提高，反应速度难以满足用户要求。
邮电DDN接入网主要借助公用网，DDN主干网则使用专门铺设的光纤网。
从管理结构上来讲，公用网由当地市话局管理，而DDN则由当地数据局管理。
当用户一条DDN线路发生故障时，首先需要判断的即是故障发生在接入部分还是在骨干网部分，是由市话局派人检修还是数据局派人检修。
显而易见，这种组织结构容易导致推诿，扯皮的现象发生。
从另外一个角度来讲，邮电数据业务发展较快，用户较多，维护力量相对薄弱，对于线路或其他原因造成的通信中断，往往不能及时响应，在工休日这种情况尤为突出。
5、由于银行业务实时性强，可靠性要求高，即使租用光纤或铜缆作为主链路，也有必要在不同的路径上采用不同的传输媒介设置备份线路以防万一。
6、线路质量难以保证。
邮电为了降低线路xx投资总成本，往往在用户末端使用一般的接入设备，导致线路误码多，误码率高，影响客户使用。
7、许多地方有线无法连通。
例如：水域、山地等地形条件不利有线架设的地方；满号的市区，不易大规模施工架线、布缆。
8、从申请线路到连通周期长。
从当地邮电局申请线路，到实际布线联通，市政审批复杂，短则3个月，多则长达半年以上。
基于以上分析可见：无线数字通信网络作为有线网的补充有着非常重要的意义。
尤其是基于银行目前的需求，无线链路可以在短时间建立起来并符合用户高可靠、高质量、安全的通讯要求，是一种既经济又安全可靠的选择。
三、无线扩频技术的优势：区别于其他常规无线系统,CYLINK无线产品采用扩展频谱技术,这是一种军用技术,是美国军方为防止数据泄密及对抗敌人的电子干扰而发展起来的技术,但长期只限于军事通信使用.1989年,美国联邦通信委员会(FCC),在L、S和C波段总共划出200多MHz频带，供工业（I）、科学（S）和卫生（M）部门使用（故称之为ISM频带）。
发射功率限小于1W，不能影响已有的任何无线通信设备的正常运行。
这些无线电频带的开放使用，带来了巨大的社会效益，因而后来得到世界上很多国家的赞同，并仿照执行。
我国也于1996年12月将S波段及1997年4月将C波段规划出来，供扩频通信使用。
扩频技术有如下优势：1．网络安全性高。
能无差错，地进行信息传输。
发信端PN码对用户信息进行扩频，从天线发射后信号能量很快被衰减到噪声电平下面。
常规接收机接收不到这种信号，只有PN码相同的扩频接收机，才能在相关检测后接收到发出的信号。
而且PN码可根据需要随时变换。
2. 抗同频干扰性能好。
对所有载波频率相同、进入接收机的外来干扰信号，接收机对它们都具有抑制能力，将它们扩展成为宽带噪声。
结果使得此接收机只接收PN码相同的扩频信号。
3．抗衰落能力强。
一般来讲无线电信号传播时，衰落是有频率选择性的。
而扩频信号将信号功率扩展到很宽频带中，其中一部份信号频率出现衰落，不会对信号整体接收产生太大的影响。
4．抗多径效应能力强。
由于扩频系统中采用的PN码具有很好的自相关性，互相关性很弱，不同路径传输来的信号能容易地被分离开，并可在时间和相位上重新对齐，形成几路信号功率的叠加，从而改善了接收系统的性能，增加了系统的可靠性。
5．通讯速率高。
一般从300bps到2Mbps。
6．使用频率易于申请。
7．自然环境对扩频通讯影响小。
雨、雪、大风等恶劣天气对扩频设备影响很小。
雨衰等损耗对扩频微波通讯距离的缩减基本可以忽略不计。
第二章无线DDN网络系统容量分析美国P-COM公司的无线扩频产品工作在ISM频段，频率从2.4GHZ-2.4875GHZ,带宽共87.5MHZ。
其产品分为64K、128K、256K、384K、512K5个品种。
其带宽见表。
一、容量分析的前提:1、覆盖区的半径20公里，国中型城市建筑高度的规模，链路视距无阻挡。
2、在覆盖区点对点的应用占总数的99%(使用P-COM 24dBi定向天线)；点对多点的应用占总数的1%(使用P-COM 8dBi全向天线)；点对点的通信距离为l～40公里。
3、P-COM PN码隔离度大约15dB左右。
4、P-COM 24dBi定向天线3dB衰减角为10度(实际3dB衰减角E平面为10度，H平面为7.5度)，根据抛物面天线理论，定向天线对天线角18度以外的区域影响很小。
5、可以不考虑邻近信道的干扰：由于发射机所发射的最大功率才几百毫瓦,并且采用先进的CDMA方式，所以邻近信道的干扰可以不考虑(有足够的带宽而所发比特率最大为64Kb/s)；也就是说,在一个点对点的通信中.可以使用所有的频率(假如有这种可能)而不会存在邻近信道千扰。
6、P-COM的发射机由于采用发射功率控制技术，应该在满足通信质量的条件下使发射功率尽量小。
在此，假定所有接收机在不考虑干扰的情况下，所接收的载噪比相同，都为20 dB左右。
7、关于接收的考虑：为了满足链路误码率为10-6，接收载噪比的阙值为7dB，考虑链路有2-3dB的功率余量，所以应该接收的总载噪比为9-10dB。
8、关于干扰的考虑：只考虑载波干扰比小于20dB-25dB的因素，否则，载波干扰比对接收载噪比不会产生多大的影响，将不予考虑。
9、在通信地点确定以后，电波传输条件是固定的，可以认为近似是恒参信道。
二、链路预算:以下是15公里（20公里）网点的链路预算（不考虑干扰）：系统噪声功率=N F KTB=5-228.6+24.6+67.1+30=-102dBm发射功率 1.5dBm(4dBm)发射天线增益 24dB发射损耗 4dB自由空间损耗 123.5dB(126dB) 接收天线损耗 24dB接收损耗 4dB接收载波功率 -82dBm接收载噪比 20dB系统余量 24-26dB三、系统容量分析:1、假设覆盖区所有的点对点链路都通过覆盖区的中心时，系统的容量为：首先定义点对点的方向如下：将任何一个点对点的连线和X 轴正向的夹角定义为此点对点的方向。
由于定向天线的3dB 点所对应的角为10度，将同一10度的所有点对点看为同一个方向。
如图所示：图1 一个点对点方向的定义由图1可以看出，一个点对点占据圆周上的20度。
根据空分X原理，采用定向天线，可以区分不同方向的信号。
在此，假设相邻的两个方向采用不同的极化方式，这样可以将方向紧密排列，不用保留间隔；并且相邻方向可有1度的重叠。
因为P-COM天线的极化隔离度达26dB，所以不考虑正交极化的干扰。
根据有关天线的理论，18度以外的区域不会构成干扰，所以空分复用时一个方向的宽度为9度，相邻方向采用不同极化方式，相邻方向公用1度的区域。
因而，空分复用和极化复用系数为20（360/9/2=20）。
由于相邻频率间不存在干扰，所以频分复用系数为15。
P-COM的码间隔离度为15dB，那么当一个方向存在4个不同码时，对其中一个码来说，其他三个码（4.8dB）是这个码的干扰，最差的情况下形成的载干比为10.2dB（15-4.8）。
总的载噪比为9.8 dB[(20DB-1+10.2DB-1)],已经接近检测的阙值，所以同一方向的码分复用系数为4。
四个码用于其他可能途径，以避免PN码间隔离度降低。
假设覆盖区所有的点对点都通过覆盖区的中心时，系统的容量为20×15×4=12002、当覆盖区的点对点是随机分布时：实际的系统设计中，点对点的方向性是随机的，对任何一个不通过覆盖中心的点对点，都可将其平移至中心，定义它的方向。
例如，对图2中的AB点对，认为AB属于CD方向，因为AB连线与CD连线平行；同样，EF连线与CD连线平行，图2 随机点对点的方向示意认为EF也是CD方向。
由于覆盖区的直径达40公里，而点对点通信的距离一般小于20公里，并且天线的方向性很强，只要AB与EF之间的平行距离间隔足够大，A与B和E与F是分别可以采用同频、同极化、同码进行通信，而且A与B、E与F之间不会存在干扰。
由于点对点的通信距离是随机的，AB与EF之间的平行间隔也是随机的，经过计算，同一覆盖区同一方向由于平移造成的复用系数一定大于2。
在此，认为平移复用系数为2。
如果将8个CDMA码分为两组，每组4个CDMA码，那么AB与EF可以分别采用不同的码组，这样，AB与EF之间的干扰将大大减小。
当覆盖区的点对点是随机分布时，系统的总容量为：1200×2=2400对点对点。
3、覆盖区实际的容量数：①. 以上是考虑在一条直线上只存在一个点对点的情况，得出的系统容量为2400对点对点。
②. 在实际系统中，很可能将出现两个点对点在一条直线上的情况，如下图所示：图3 两个点对点在一条直线上的示意图在这种情况下，AB 与CD 需要采用不同的频率进行分开，系统容量为20×（15/2）×4×2=1200对点对点。
