无线自组网络无线自组织网络由不需要任何基础设施的一组具有动态组网能力的节点组成，这种网络适应了军事和商用中对网络和设备移动性的要求，而引起了人们的关注，并在20世纪90年代以后获得了广泛的研究和发展。

与其他通信网络相比，无线自组织网络具有带宽有限、链路容易改变、节点的移动性以及由此带来的网络拓扑的动态性、物理安全有限、受设备限制等特点。

正是由于这些区别，无线自组织网络协议栈也产生了比传统网络协议栈更高的要求：适应移动分布节点随机收发行为的媒体接入控制(MAC)协议，基于动态拓扑结果的高效、稳健的路由算法，便利的异构网络互联技术，有效的功率控制，合理的跨层信息交互、多层协同设计，可靠的安全机制等等。

1 MAC协议MAC协议是无线自组织网络协议的重要组成部分，是分组在无线信道上发送和接收的主要控制者。

目前，在无线自组织网络中MAC协议面临着隐藏终端、暴露终端，信道分配，单向链路，广播扩散等问题。

1.1 隐藏终端、暴露终端问题如图1所示，节点A、B、C都工作在同一个信道上，当节点A向节点B发送分组时，载波侦听机制无法阻止节点C发送数据，造成信号在节点B处冲突。

节点C是隐藏在节点A的覆盖范围之外的、却又能对节点A的发送形成冲突的节点，这种在发送节点覆盖范围以外的、存在着潜在冲突的节点问题就是信道访问中的隐藏终端问题。

隐藏终端问题会大大降低信道的通信能力。

另外还有一种情况也会降低信道的通信能力，即所谓的暴露终端问题。

如图2所示，当节点B向节点A发送分组时，节点C侦听到节点B在发送分组，所以推迟发送分组。

这种推迟是毫无必要的，因为节点C向节点D发送分组和节点B向节点A发送分组并不冲突，此时节点C是节点B的暴露终端。

这种因发送节点在其覆盖范围内，感知到有其他节点在传输，而进行不必要的发送延迟就是暴露终端问题。

IEEE 802.11中提出的请求发送/准备接受/确认(RTS/CTS/ACK)握手机制，以及目前在很多研究中提出的控制信道-数据信道协作的方式，可以在一定程度上解决隐藏终端问题，但对于暴露终端问题，目前还没有充分有效的解决方式。

无线自组织网络路由协议概述

无线自组织网络路由协议概述

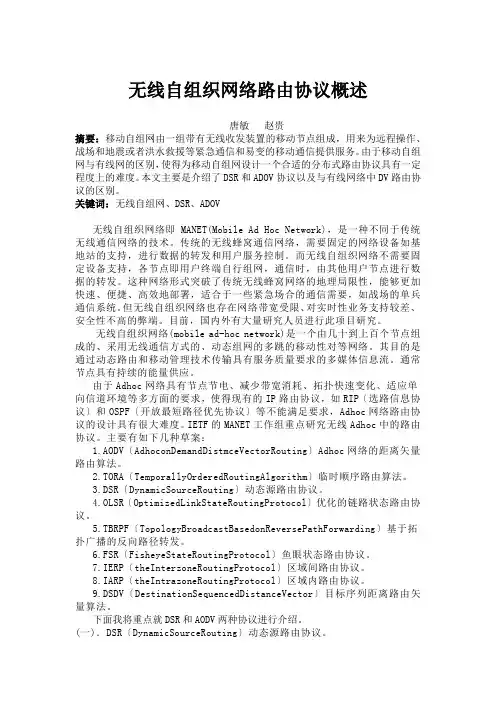

无线自组织网络路由协议概述唐敏赵贵摘要：移动自组网由一组带有无线收发装置的移动节点组成，用来为远程操作、战场和地震或者洪水救援等紧急通信和易变的移动通信提供服务。

由于移动自组网与有线网的区别，使得为移动自组网设计一个合适的分布式路由协议具有一定程度上的难度。

本文主要是介绍了DSR和ADOV协议以及与有线网络中DV路由协议的区别。

关键词：无线自组网、DSR、ADOV无线自组织网络即MANET(Mobile Ad Hoc Network)，是一种不同于传统无线通信网络的技术。

传统的无线蜂窝通信网络，需要固定的网络设备如基地站的支持，进行数据的转发和用户服务控制。

而无线自组织网络不需要固定设备支持，各节点即用户终端自行组网，通信时，由其他用户节点进行数据的转发。

这种网络形式突破了传统无线蜂窝网络的地理局限性，能够更加快速、便捷、高效地部署，适合于一些紧急场合的通信需要，如战场的单兵通信系统。

但无线自组织网络也存在网络带宽受限、对实时性业务支持较差、安全性不高的弊端。

目前，国内外有大量研究人员进行此项目研究。

无线自组织网络(mobile ad-hoc network)是一个由几十到上百个节点组成的、采用无线通信方式的、动态组网的多跳的移动性对等网络。

其目的是通过动态路由和移动管理技术传输具有服务质量要求的多媒体信息流。

通常节点具有持续的能量供应。

由于Adhoc网络具有节点节电、减少带宽消耗、拓扑快速变化、适应单向信道环境等多方面的要求，使得现有的IP路由协议，如RIP〔选路信息协议〕和OSPF〔开放最短路径优先协议〕等不能满足要求，Adhoc网络路由协议的设计具有很大难度。

IETF的MANET工作组重点研究无线Adhoc中的路由协议。

主要有如下几种草案：1.AODV〔AdhoconDemandDistmceVectorRouting〕Adhoc网络的距离矢量路由算法。

2.TORA〔TemporallyOrderedRoutingAlgorithm〕临时顺序路由算法。

无线自组织网络

无线自组织网络

摘要Ad Hoc网络是近年来发展起来的一种无线移动分组网络，它具有动态变化的拓扑结构，网络中的节点可以任意移动，也可以动态的加入或退出网络。

Ad Hoc网络无任何中心和固定基础设施，网络中各个节点的地位平等，每个节点都具有主机与路由器的双重功能，形成了一个以中间主机节点为中继的多跳的分布式网络结构。

路由技术是Ad Hoc网络的关键技术，也是影响网络整体性能最重要的因素之一。

与单跳的无线网络不同，移动Ad Hoc网络中节点之间是通过多跳数据转发机制进行数据交换，需要路由协议进行分组转发决策。

无线信道变化的不规则性，节点的移动、加入、退出等都会引起网络拓扑结构的动态变化。

路由协议的作用就是在这种环境中，监控网络拓扑结构变化，交换路由信息，定位目的节点位置，产生、维护和选择路由，并根据选择的路由转发数据，提供网络的连通性。

本文首先介绍移动Ad Hoc网络的概念、产生、定义，详细总结了移动Ad Hoc 网络的特点、应用场合和研究热点。

然后对Ad Hoc网络体系结构和信道接入协议进行了介绍。

第三章对Ad Hoc网络的路由协议进行了研究分析，并对DSDV、DSR和AODV协议进行了详细的分析研究。

最后，介绍了Ad Hoc网络的分簇算法，详细说明了AOW算法。

关键词：Ad Hoc，自组织网络，AODV，分簇算法ABSTRACTAd hoc network is a kind of wireless and mobile network developed in recent years. It has a dynamic and variable topology, each node not only can move but can join or exit the network freely. It has no center and fix e d infrastructure distributed multi-hop structure，all nodes have an equal status and act as two roles-router and node itself.Routing technique is the key technique of the Ad Hoc network, but also one of the most important factors affect the performance of the whole network. It is different from single hop wireless network，mobile Ad hoc network nodes intercommunicate according to multi-hops data store-forward，which need the support of routing protocol packet forwarding decisions. The regular change of bandwidth and node motivation，pass in and out will lead to the dynamic changes of network topology. The routing protocols will monitor the changing topology，exchange routing information，locate the position of destination nodes，product, select and maintain routing, According to the selected routing and forwarding data to provide network connectivity.In this paper, first of all, introduces the concept, produce, definition of the MANET, summarizes the characteristics, applications, and research focus of the MANET. And then the Ad Hoc network architecture and the channel access protocol is introduced. In chapter 3, we researches and analysis routing protocol of the Ad Hoc network, and carried out a detailed analysis of the DSDV, DSR and AODV protocol. At last, introduces clustering algorithm of the Ad Hoc network, and detailed description of the AOW algorithm.KEY WORDS：Ad Hoc network, self-organizing network, AODV, clustering algorithm目录第一章绪论 (4)1.1A D H OC网络概述 (4)1.1.1 Ad Hoc网络的产生 (5)1.1.2 Ad Hoc网络的定义 (5)1.1.3 Ad Hoc网络的特点 (6)1.1.4 Ad Hoc网络的应用场合 (8)1.2A D H OC网络研究的主要问题 (9)1.3论文的主要研究内容 (10)第二章体系结构与信道接入 (10)2.1节点结构 (10)2.2网络结构 (11)2.3A D H OC协议栈 (13)2.4A D H OC网络体系结构的跨层设计 (13)2.4.1 设计策略 (13)2.4.2 设计方法 (14)2.4.3 跨层设计的优势与挑战 (15)2.5信道接入协议 (15)2.5.1简介 (15)2.5.2面临的问题 (15)2.5.3协议的分类 (18)第三章路由协议的设计 (19)3.1A D H OC网络路由协议的分类 (20)3.1.1平面式路由协议和分级式路由协议 (20)3.1.2表驱动路由协议和按需路由协议 (20)3.1.3 评价路由协议的标准 (21)3.1.4 各类路由协议之间的性能比较 (21)3.2几种典型的A D H OC网络路由协议 (23)3.2.1 DSDV路由协议 (23)3.2.2 DSR路由协议 (24)3.2.3 AODV路由协议 (27)第四章AD HOC网络的分簇算法 (30)4.1概述 (30)4.2基本概念和目标 (31)4.3A D H OC网络中分簇算法的分类和比较 (32)4.3.1 基于节点ID的分簇算法 (32)4.3.2 最高节点度分簇算法 (33)4.3.3 最低节点移动性分簇算法 (33)4.4自适应按需加权分簇算法（AOW） (33)4.4.1一般介绍 (33)4.4.2 AOW算法的特点和目标 (34)4.4.3算法描述 (35)4.4.4网络初始化和簇维护策略 (36)4.5基于分簇结构的A D H OC网络路由协议 (36)4.5.1 CBRP (37)4.5.2 CEDAR (37)4.5.3 ZHLS (37)总结 (38)致谢 (39)参考文献 (40)第一章绪论1.1 Ad Hoc网络概述Ad Hoc网络是一种特殊的无线移动通信网络。

无线自组织网络概述

无线自组织网络概述

无线自组织网络概述无线自组织网络（Wireless Ad Hoc Network）是指一种无需基础设施的网络通信模式，节点之间通过无线信号直接通信，形成一个分布式的网络系统。

与传统的无线网络不同，无线自组织网络中的节点不依赖于中心节点或者基础设施节点来完成通信，而是通过互相协作的方式建立和维护网络连接。

1.分布式结构：无线自组织网络中的节点分布在空间上不同的地方，相互之间没有固定的物理连接。

每个节点在网络中具有相同的地位，没有中心节点或者主节点。

2.自组织性：无线自组织网络是一种自组织的网络结构，节点可以自主地加入或离开网络。

当新节点加入网络时，它会与周围的节点相互协调，建立连接。

同样地，当一些节点离开网络时，网络中的其他节点会自动调整来保持网络的连通性。

3.自适应性：无线自组织网络可以根据环境变化自动调整网络结构和路由路径。

当网络中有节点故障或者节点出现移动时，其他节点会自动调整自己的路由路径，保证网络的鲁棒性和可用性。

4.低成本：无线自组织网络不需要额外的基础设施节点或者网络设备，节点之间通过无线信号进行通信。

这样可以大大降低网络的成本，并且提高了网络的灵活性和可扩展性。

5.安全性：无线自组织网络通常部署在无信任环境中，因此对网络安全要求较高。

无线自组织网络采用了一些安全机制来保护网络的数据通信，如身份验证、加密和密钥管理等。

在无线自组织网络中，通信主要分为两种方式：单跳通信和多跳通信。

在单跳通信中，两个节点直接通过无线信号进行通信；而在多跳通信中，数据需要通过中间节点进行转发才能到达目的节点。

为了实现无线自组织网络中的数据传输，需要设计有效的路由协议和拓扑控制算法来管理网络连接和路由选择。

目前，最常用的无线自组织网络协议是Ad Hoc On-Demand Distance Vector（AODV）协议和Dynamic Source Routing（DSR）协议。

AODV协议是一种基于距离向量的路由协议，它通过节点之间的路由请求和应答来构建和维护路由路径。

物联网通信技术第7章 自组织网络

物联网通信技术第7章 自组织网络
在分级网络中，簇头节点负责簇间数据的转发
单频分级结构
多频分级结构
7.2.3 自组织网络协议栈
1.物理层
物理信道成型 物理层同步 高吞吐量技术的采用与改造 安全性的提高
2.数据链路层
主要实现网络节点的寻址、流量控制、差错控 制、业务汇聚、QoS保障机制等。
一般把链路层分成MAC子层和逻辑链路子层 MAC子层治理和协调多个用户共享可用频谱资
7.3.3 功率控制
功率控制是指通过调整信号的发射功率，在保 证一定通信质量的前提下尽量降低信号发射功 率。
由于Ad hoc网络的特殊性，如果对它进行功率 控制，不但可以降低网络的能量消耗，还可以 减少对邻近节点的干扰，提高信道的空间复用 度，从而提高整个网络的容量。
理想的Ad hoc网络功率控制方 法需满足要求
源，需要解决MAC层同步、网络组织与治理、 多路复用与竞争解决、路由维护与邻居发现、 安全性等问题 逻辑链路层(LLC)实现流量控制、差错控制和业 务汇聚。
3.网络层
多跳路由协议
单播路由 组（广）播路由
邻居节点维护
4.传输层
传输层负责排序接收的数据并将其送交相应的 应用程序，检测分组的错误和重传分组
3种QoS模型
集成服务模型：可采用资源预留协议为每个流 预留端到端的网络资源
区分服务模型：将网络分为边缘和核心两部分， 前者主要负责业务的分类、标记等，后者主要 利用IP数据包头中的服务类型字段（ToS）， 把服务模型对资源预留协议的使用限制在用户 网络侧
集成区分服务模型：对集成服务和区分服务的 综合，融合了两者的特点，它既可以控制每流 服务的细粒度，又可以根据不同的业务类型提 供相应的服务，是一种更优化的服务模型
7.3 自组织网络的关键技术

第6章 无线自组织网络要点

第6章 无线自组织网络要点

●物理层，根据实际应用需要设计MANET物理层 ●数据链路层，分为MAC子层和LLC子层 ●网络层，主要进行邻居发现、分组路由、拥塞 控制、网络互联等 ●传输层，为应用层提供可靠的端到端服务 ●应用层，提供面向用户的各种应用服务
12

MANET的路由协议
MANET的路由协议通常分为两大类：表驱动路 由协议、按需路由协议 ☆表驱动路由协议又称先验式，每个节点维护一 张包含到达其它节点路由信息的路由表，代表性 的有：WRP、DSDV、FSR、OLSR等 ☆按需路由协议也称反应式，需发送数据时才查 找路由，代表性的有：AODV、TORA、DSRP、 SSR等
☆节点作为主机，可运行相关应用程序，以获取
或处理数据；
☆节点作为路由器，需运行相关路由协议，进行
路由发现、路由维护等常见操作，对收到的并非 发给自身的分组予以转发。
6
A
B
C
一个简单的MANET网络
7

MANET的特点
☆拓扑结构动态变化 无固定通信设施，网络节点随机移动 ☆资源有限 节点的能量和网络带宽有限 ☆多跳通信 实现不同覆盖网络间的源与目标主机间的通信 ☆安全性较低 无线信道易受窃听、篡改、伪造等攻击的威胁
4

移动Ad Hoc网络的定义 ☆Ad Hoc网络是由若干个无线终端构成一个临时
性的、无中心的网络，网络中亦不需要任何基础 设施。
☆移动Ad Hoc网络(又称移动多跳网或移动对等
网)是一种特殊的在不借助任何中间网络设备的情 况下，可在有限范围内实现多个移动终端临时互 联互通的网络。
5

移动Ad Hoc网络中，每个节点既可作为主机，也 可作为中间路由设备。
13

DSDV路由协议

自组织神经网络概述(PPT 70页)

自组织神经网络概述(PPT 70页)

x1
4
-32 -180
5
11 -180
w1
6 7
24 -180 24 -130
8
34 -130
w2
9
34 -100
10
44 -100
11
40.5 -100
12
40.5 -90
13
43 -90
14
43 -81
15
47.5 -81
16
42
-81
x2
x4
9
34 -100
10
44 -100
11
40.5 -100
12
40.5 -90
13
43 -90
14
43 -81
15
47.5 -81
16
42
-81
w2
x2
x4
17
42 -80.5
18
43.5 -80.5
19
43.5 -75
20
48.5 -75
x5
训练 次数
40.5 -100
12
40.5 -90
13
43 -90
14
43 -81
15
47.5 -81
16
42
-81
w2
x2
x4
17
42 -80.5
18
43.5 -80.5
19
43.5 -75
20
48.5 -75
4.2自组织特征映射神经网络 （Self-Organizing feature Map）

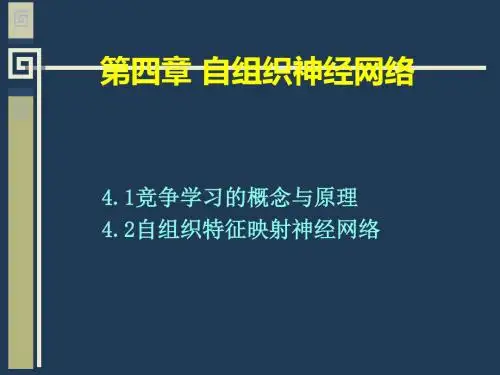

第四章 自组织神经网络
